Lexus GS450h 2017 Handleiding (in Dutch)

1012. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus van de ver-
schillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 231)Controlelampje
mistachterlicht
(→Blz. 250)
Controlelampje achterlicht
(→Blz. 237) Controlelampje
cruise control
(→Blz. 304, 308)
Controlelampje
grootlicht (→Blz. 238)
(indien
aanwezig)
Controlelampje
Dynamic Radar Cruise
Control (→Blz. 296)
(indien
aanwezig)
Controlelampje Automatic
High Beam-systeem
(→Blz. 246)
Controlelampje Adaptive
High Beam-systeem
(→Blz. 242)Controlelampje
cruise control SET
(→Blz. 296, 308)
Controlelampje
mistlampen voor
(→Blz. 250)
(indien
aanwezig)
Controlelampje LKA
(→Blz. 286)
*1
(indien
aanwezig)
Controlelampje Lexus
Parking Assist-sensor
*2
Controlelampje
Brake Hold-systeem
(→Blz. 235)
*3
(indien
aanwezig)
Controlelampje AFS OFF
(→Blz. 239)
*3, 4Controlelampje
PA S S E N G E R
AIR BAG
(→Blz. 54)
*2, 5Controlelampje
Traction Control
(→Blz. 326)*6Controlelampje lage
buitentemperatuur
(→Blz. 104)
*2Controlelampje VSC OFF
(→Blz. 327)Controlelampje READY
(→Blz. 217)
*3, 7
(indien
aanwezig)
Waarschuwingslampje PCS
(Pre-Crash Safety-systeem)
(→Blz. 273) Controlelampje EV-modus
(→Blz. 78)
GS450h_300h_OM_OM30F92E_(EE).book Page 101 Tuesday, November 29, 2016 2:56 PM

1022. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

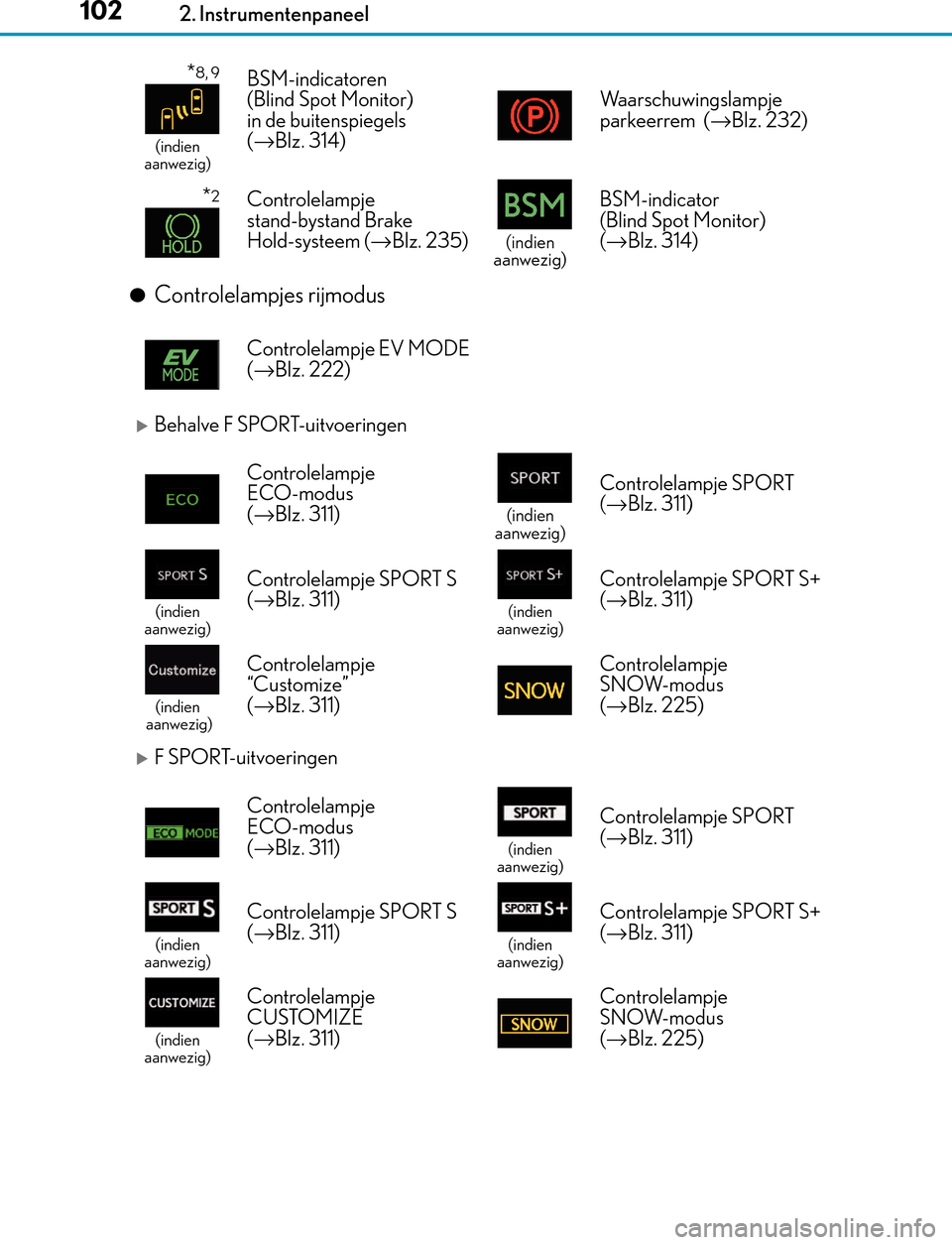

●Controlelampjes rijmodus
Behalve F SPORT-uitvoeringen
F SPORT-uitvoeringen
*8, 9
(indien
aanwezig)
BSM-indicatoren
(Blind Spot Monitor)
in de buitenspiegels
(→Blz. 314)Waarschuwingslampje
parkeerrem (→Blz. 232)
*2Controlelampje
stand-bystand Brake
Hold-systeem (→Blz. 235)
(indien
aanwezig)
BSM-indicator
(Blind Spot Monitor)
(→Blz. 314)
Controlelampje EV MODE
(→Blz. 222)
Controlelampje
ECO-modus
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT S
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT S+
(→Blz. 311)
(indien
aanwezig)
Controlelampje
“Customize”
(→Blz. 311)Controlelampje
SNOW-modus
(→Blz. 225)
Controlelampje
ECO-modus
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT S
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT S+
(→Blz. 311)
(indien
aanwezig)
Controlelampje
CUSTOMIZE
(→Blz. 311)Controlelampje
SNOW-modus
(→Blz. 225)
GS450h_300h_OM_OM30F92E_(EE).book Page 102 Tuesday, November 29, 2016 2:56 PM

1032. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

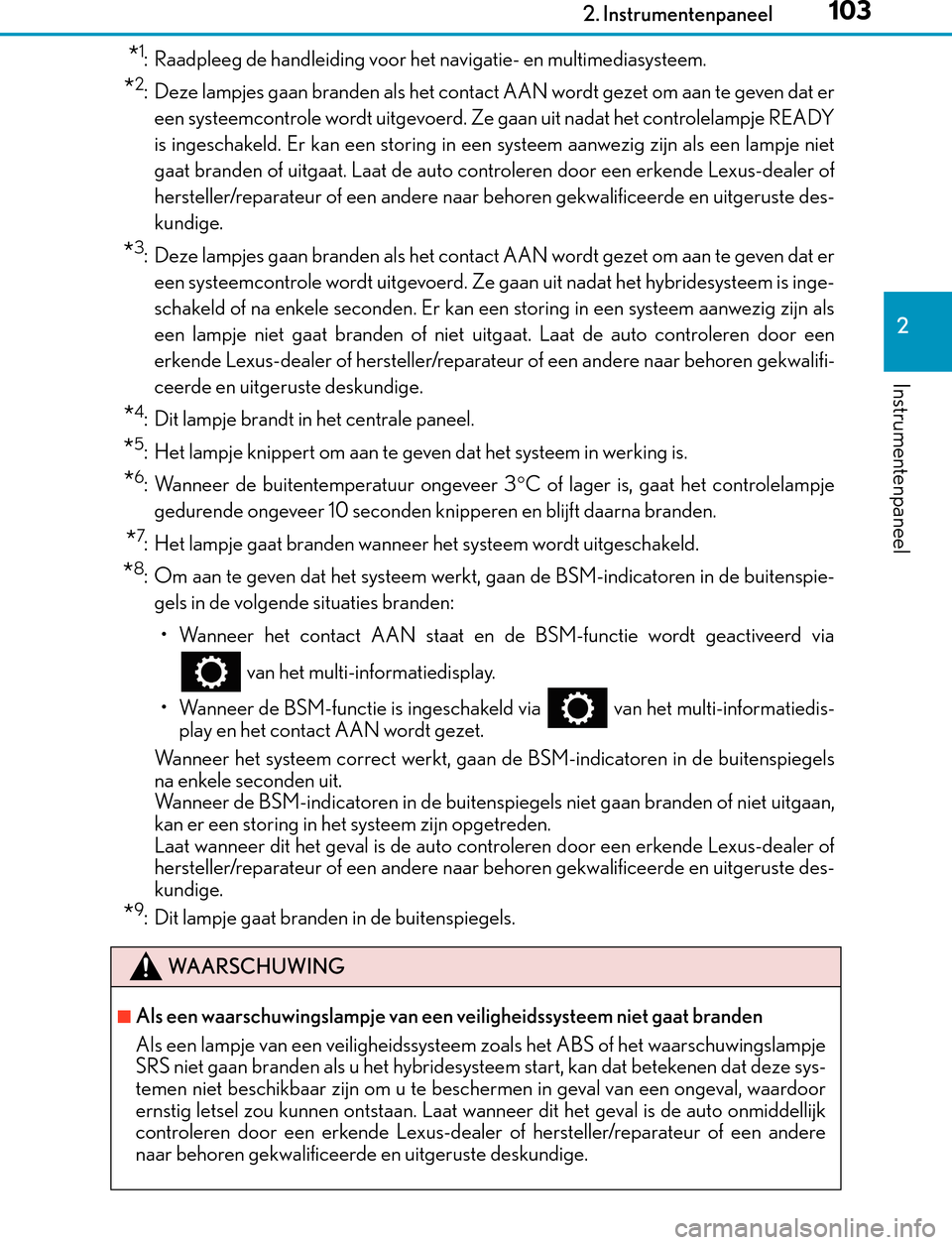

*1: Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
*2: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het controlelampje READY
is ingeschakeld. Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of uitgaat. Laat de auto controleren door een erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*3: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is inge-
schakeld of na enkele seconden. Er kan een storing in een systeem aanwezig zijn als
een lampje niet gaat branden of niet uitgaat. Laat de auto controleren door een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*4: Dit lampje brandt in het centrale paneel.
*5: Het lampje knippert om aan te geven dat het systeem in werking is.
*6: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende ongeveer 10 seconden knipperen en blijft daarna branden.
*7: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*8: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
• Wanneer het contact AAN staat en de BSM-functie wordt geactiveerd via
van het multi-informatiedisplay.
• Wanneer de BSM-functie is ingeschakeld via van het multi-informatiedis-
play en het contact AAN wordt gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buitenspiegels
na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem zijn opgetreden.
Laat wanneer dit het geval is de auto controleren door een erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*9: Dit lampje gaat branden in de buitenspiegels.
WA A R S C H U W I N G
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschuwingslampje
SRS niet gaan branden als u het hybridesysteem start, kan dat betekenen dat deze sys-
temen niet beschikbaar zijn om u te beschermen in geval van een ongeval, waardoor
ernstig letsel zou kunnen ontstaan. Laat wanneer dit het geval is de auto onmiddellijk
controleren door een erkende Lexus-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
GS450h_300h_OM_OM30F92E_(EE).book Page 103 Tuesday, November 29, 2016 2:56 PM

1042. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

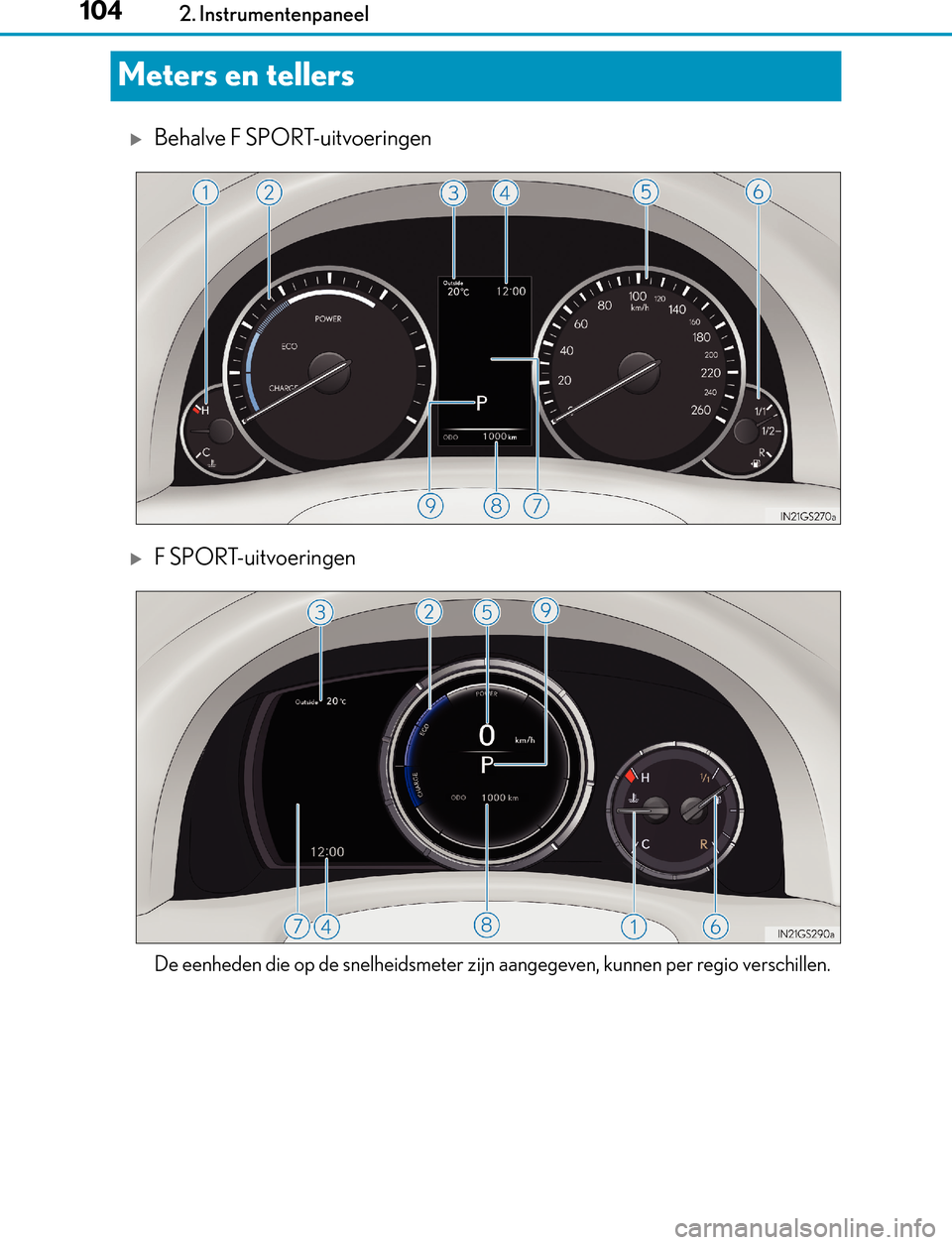

Meters en tellers
Behalve F SPORT-uitvoeringen
F SPORT-uitvoeringen
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per regio verschillen.
GS450h_300h_OM_OM30F92E_(EE).book Page 104 Tuesday, November 29, 2016 2:56 PM

1052. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

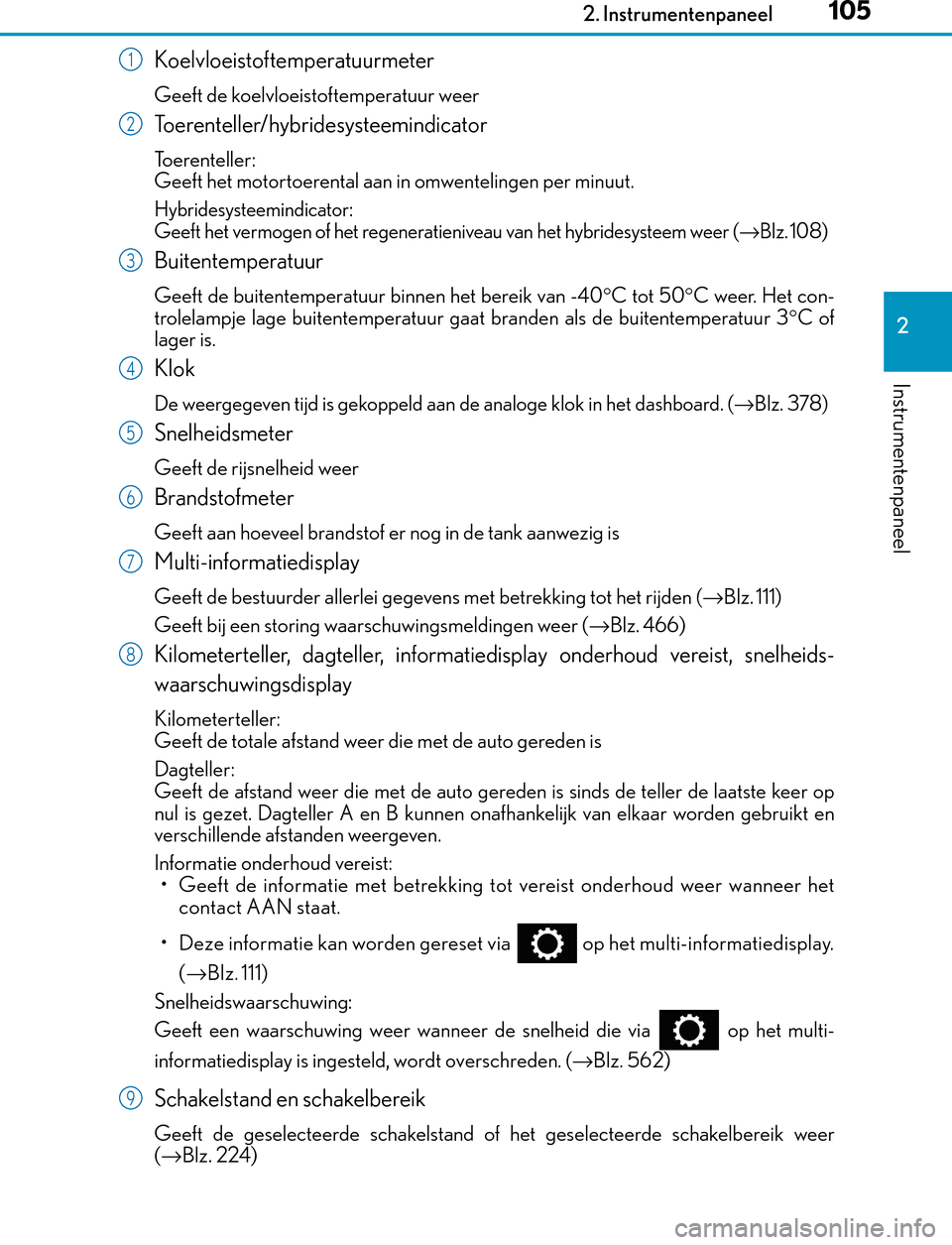

Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Toerenteller/hybridesysteemindicator
Toerenteller:
Geeft het motortoerental aan in omwentelingen per minuut.
Hybridesysteemindicator:
Geeft het vermogen of het regeneratieniveau van het hybridesysteem weer (
→Blz. 108)
Buitentemperatuur
Geeft de buitentemperatuur binnen het bereik van -40°C tot 50°C weer. Het con-
trolelampje lage buitentemperatuur gaat branden als de buitentemperatuur 3°C of
lager is.
Klok
De weergegeven tijd is gekoppeld aan de analoge klok in het dashboard. (→Blz. 378)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot het rijden (→Blz. 111)
Geeft bij een storing waarschuwingsmeldingen weer (→Blz. 466)
Kilometerteller, dagteller, informatiedisplay onderhoud vereist, snelheids-
waarschuwingsdisplay
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de teller de laatste keer op
nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en
verschillende afstanden weergeven.
Informatie onderhoud vereist:
• Geeft de informatie met betrekking tot vereist onderhoud weer wanneer het
contact AAN staat.
• Deze informatie kan worden gereset via op het multi-informatiedisplay.
(→Blz. 111)
Snelheidswaarschuwing:
Geeft een waarschuwing weer wanneer de snelheid die via op het multi-
informatiedisplay is ingesteld, wordt overschreden. (→Blz. 562)
Schakelstand en schakelbereik
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik weer
(→Blz. 224)
1
2
3
4
5
6
7
8
9
GS450h_300h_OM_OM30F92E_(EE).book Page 105 Tuesday, November 29, 2016 2:56 PM

1062. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

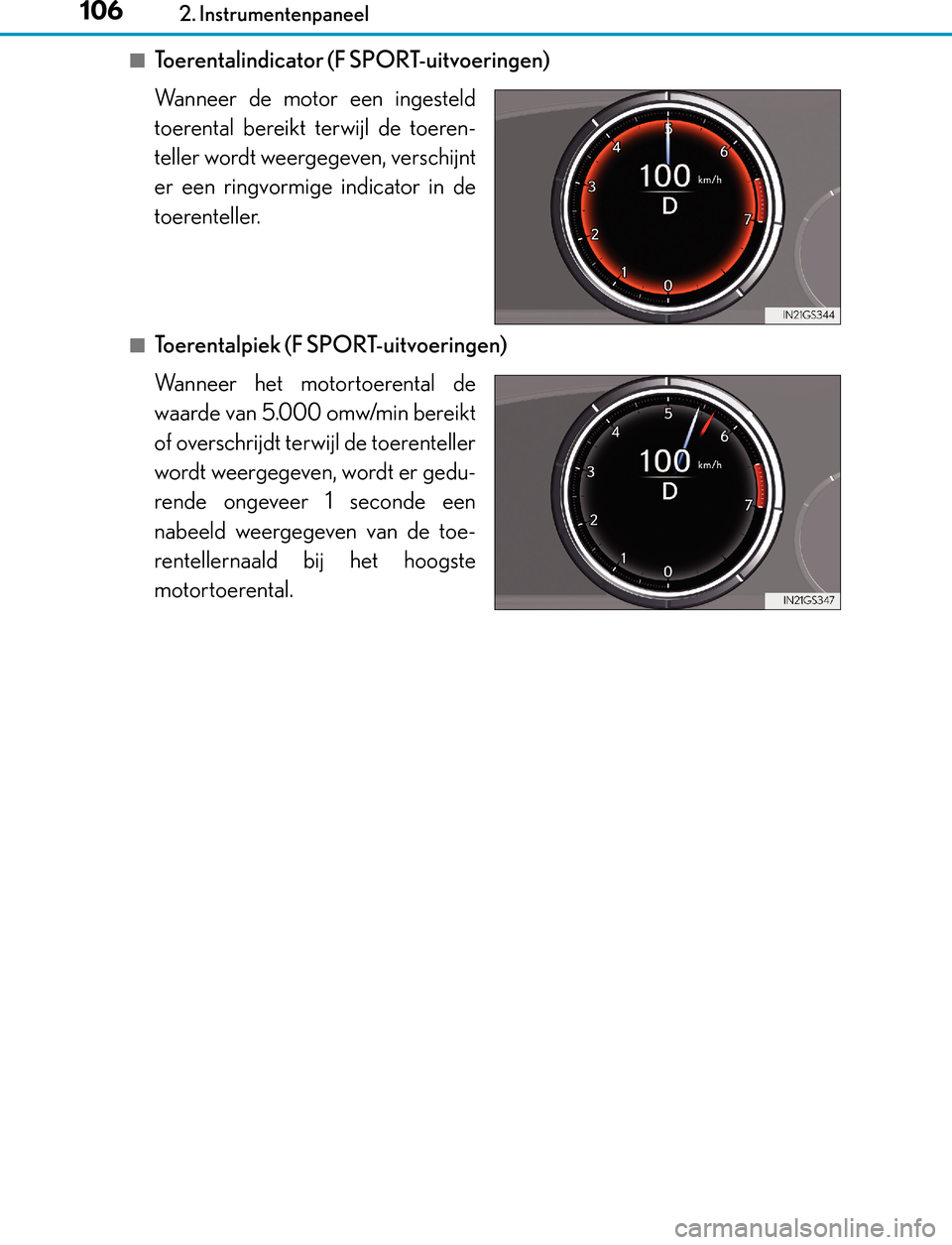

■Toerentalindicator (F SPORT-uitvoeringen)
Wanneer de motor een ingesteld
toerental bereikt terwijl de toeren-
teller wordt weergegeven, verschijnt
er een ringvormige indicator in de
toerenteller.
■Toerentalpiek (F SPORT-uitvoeringen)
Wanneer het motortoerental de
waarde van 5.000 omw/min bereikt
of overschrijdt terwijl de toerenteller
wordt weergegeven, wordt er gedu-
rende ongeveer 1 seconde een
nabeeld weergegeven van de toe-
rentellernaald bij het hoogste
motortoerental.
GS450h_300h_OM_OM30F92E_(EE).book Page 106 Tuesday, November 29, 2016 2:56 PM

1072. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

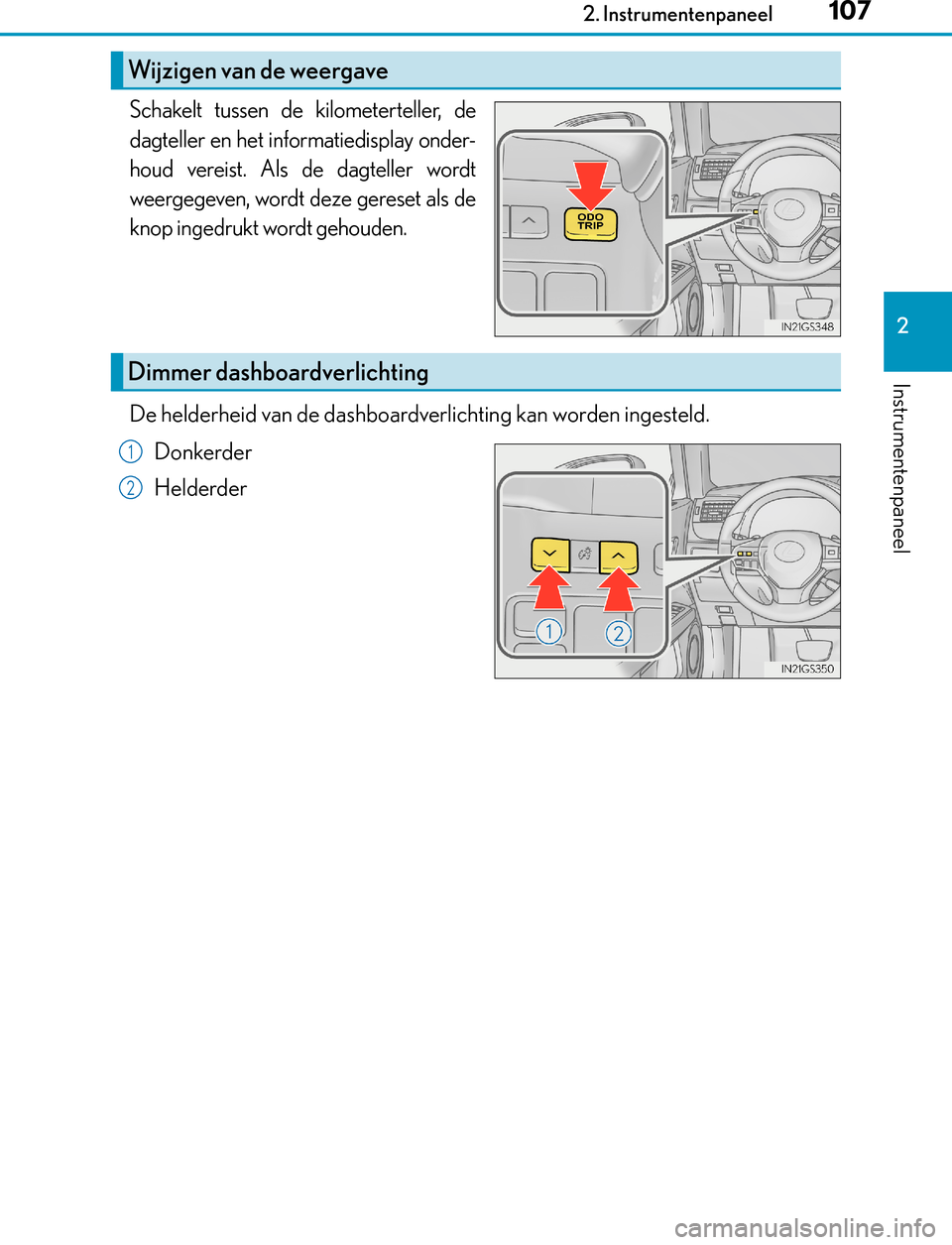

Schakelt tussen de kilometerteller, de
dagteller en het informatiedisplay onder-
houd vereist. Als de dagteller wordt
weergegeven, wordt deze gereset als de
knop ingedrukt wordt gehouden.
De helderheid van de dashboardverlichting kan worden ingesteld.
Donkerder
Helderder
Wijzigen van de weergave
Dimmer dashboardverlichting
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 107 Tuesday, November 29, 2016 2:56 PM

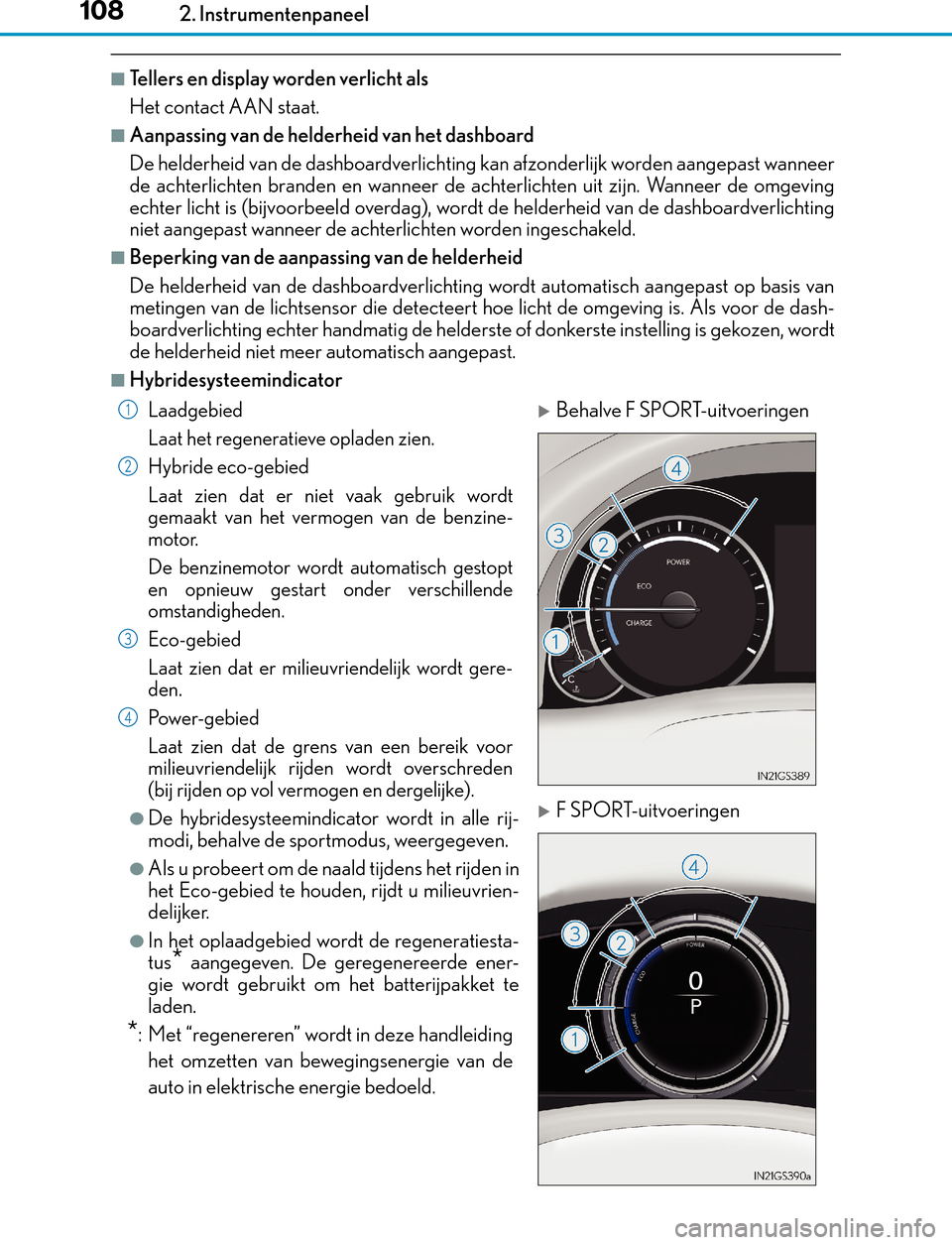

1082. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
■Tellers en display worden verlicht als
Het contact AAN staat.
■Aanpassing van de helderheid van het dashboard
De helderheid van de dashboardverlichting kan afzonderlijk worden aangepast wanneer
de achterlichten branden en wanneer de achterlichten uit zijn. Wanneer de omgeving
echter licht is (bijvoorbeeld overdag), wordt de helderheid van de dashboardverlichting
niet aangepast wanneer de achterlichten worden ingeschakeld.
■Beperking van de aanpassing van de helderheid
De helderheid van de dashboardverlichting wordt automatisch aangepast op basis van
metingen van de lichtsensor die detecteert hoe licht de omgeving is. Als voor de dash-
boardverlichting echter handmatig de helderste of donkerste instelling is gekozen, wordt
de helderheid niet meer automatisch aangepast.
■Hybridesysteemindicator
Laadgebied
Laat het regeneratieve opladen zien.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gere-
den.
Power-gebied
Laat zien dat de grens van een bereik voor
milieuvriendelijk rijden wordt overschreden
(bij rijden op vol vermogen en dergelijke).
●De hybridesysteemindicator wordt in alle rij-
modi, behalve de sportmodus, weergegeven.
●Als u probeert om de naald tijdens het rijden in
het Eco-gebied te houden, rijdt u milieuvrien-
delijker.
●In het oplaadgebied wordt de regeneratiesta-
tus
* aangegeven. De geregenereerde ener-
gie wordt gebruikt om het batterijpakket te
laden.
*: Met “regenereren” wordt in deze handleiding
het omzetten van bewegingsenergie van de
auto in elektrische energie bedoeld.
Behalve F SPORT-uitvoeringen
F SPORT-uitvoeringen
1
2
3
4
GS450h_300h_OM_OM30F92E_(EE).book Page 108 Tuesday, November 29, 2016 2:56 PM

1092. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

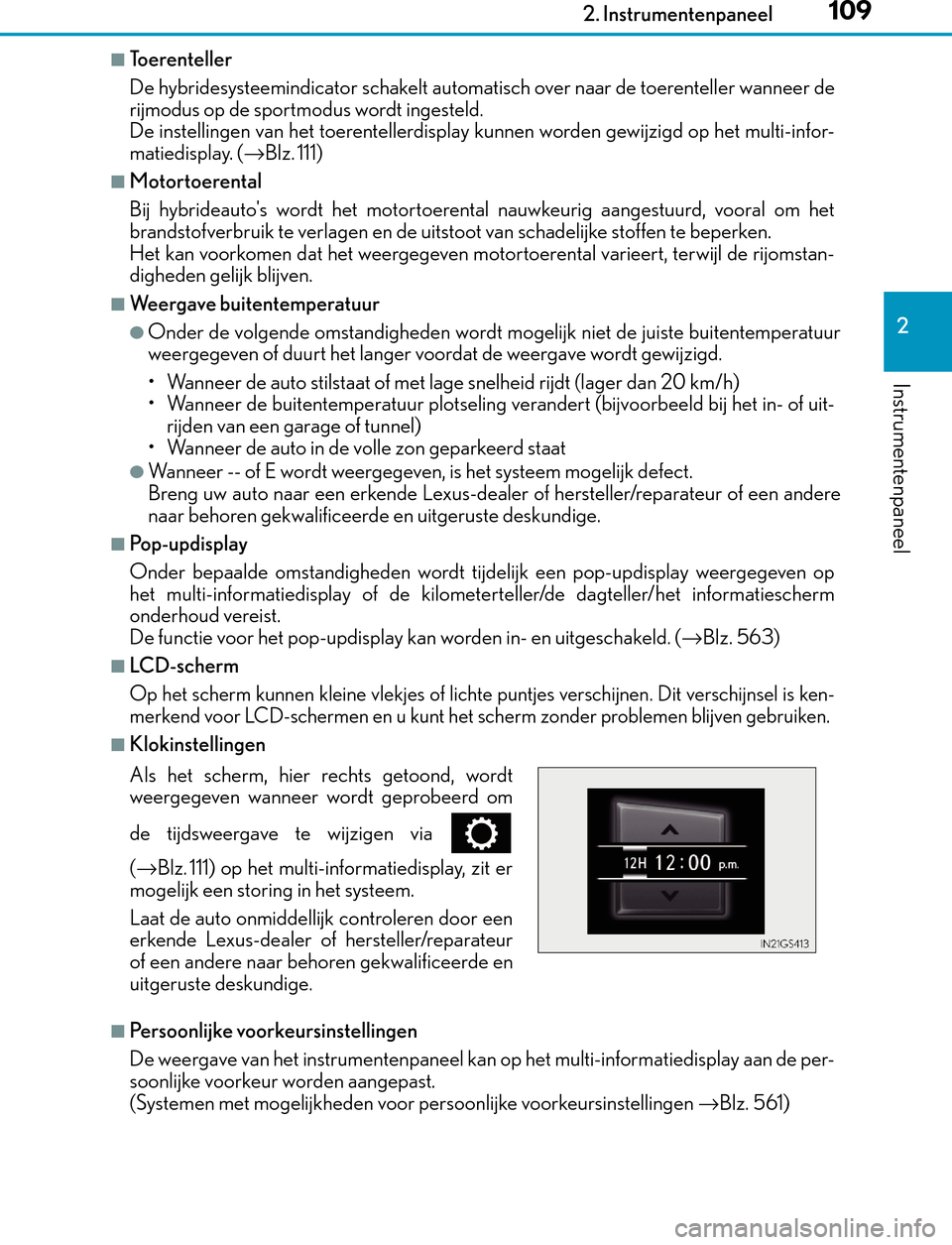

■Toerenteller
De hybridesysteemindicator schakelt automatisch over naar de toerenteller wanneer de
rijmodus op de sportmodus wordt ingesteld.
De instellingen van het toerentellerdisplay kunnen worden gewijzigd op het multi-infor-
matiedisplay. (→Blz. 111)
■Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuurd, vooral om het
brandstofverbruik te verlagen en de uitstoot van schadelijke stoffen te beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de rijomstan-
digheden gelijk blijven.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat de weergave wordt gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uit-
rijden van een garage of tunnel)
• Wanneer de auto in de volle zon geparkeerd staat
●Wanneer -- of E wordt weergegeven, is het systeem mogelijk defect.
Breng uw auto naar een erkende Lexus-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■Pop-updisplay
Onder bepaalde omstandigheden wordt tijdelijk een pop-updisplay weergegeven op
het multi-informatiedisplay of de kilometerteller/de dagteller/het informatiescherm
onderhoud vereist.
De functie voor het pop-updisplay kan worden in- en uitgeschakeld. (→Blz. 563)
■LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijnen. Dit verschijnsel is ken-
merkend voor LCD-schermen en u kunt het scherm zonder problemen blijven gebruiken.
■Klokinstellingen
■Persoonlijke voorkeursinstellingen
De weergave van het instrumentenpaneel kan op het multi-informatiedisplay aan de per-
soonlijke voorkeur worden aangepast.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen →Blz. 561) Als het scherm, hier rechts getoond, wordt
weergegeven wanneer wordt geprobeerd om
de tijdsweergave te wijzigen via
(→Blz. 111) op het multi-informatiedisplay, zit er
mogelijk een storing in het systeem.
Laat de auto onmiddellijk controleren door een
erkende Lexus-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
GS450h_300h_OM_OM30F92E_(EE).book Page 109 Tuesday, November 29, 2016 2:56 PM

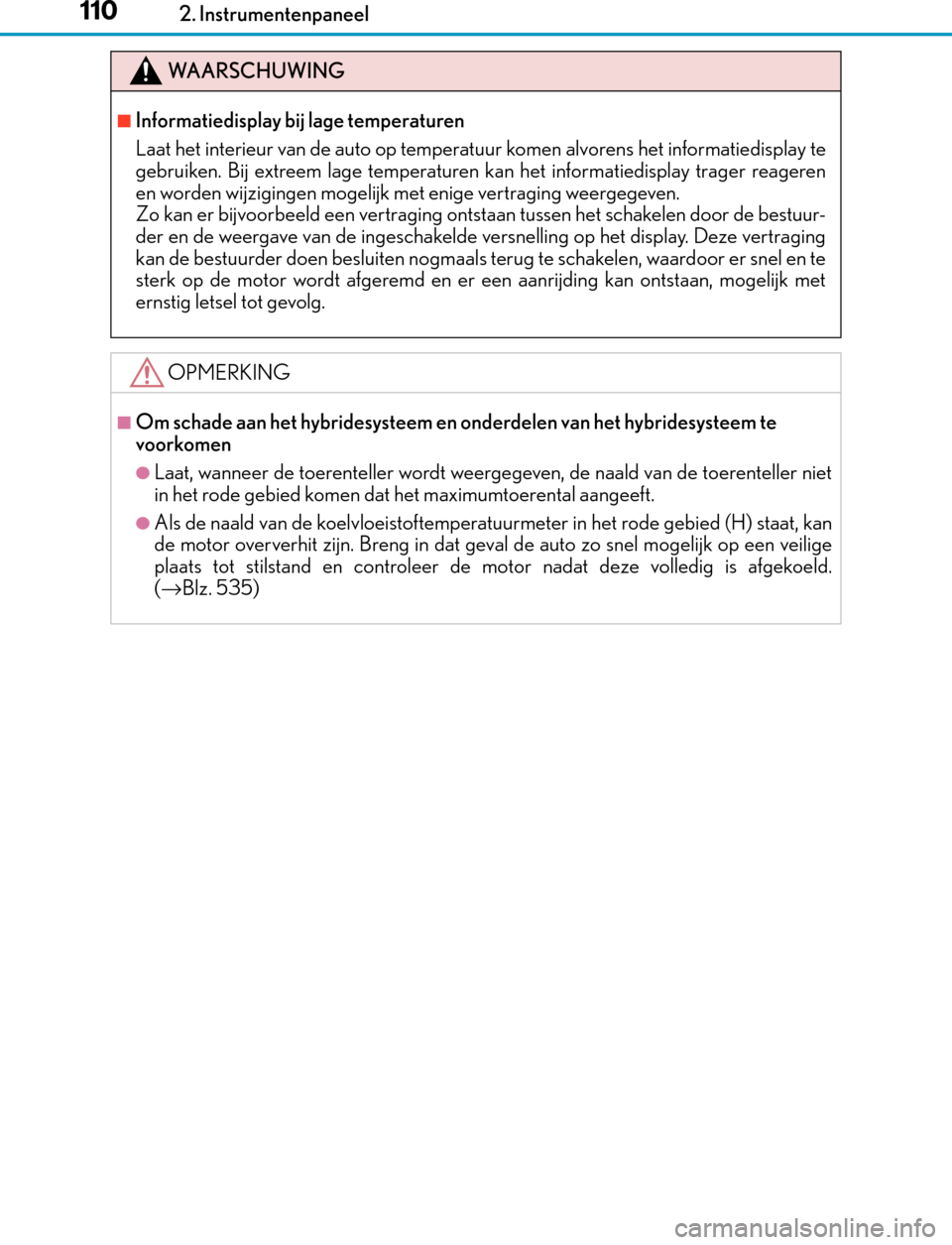

1102. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
WA A R S C H U W I N G
■Informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informatiedisplay te
gebruiken. Bij extreem lage temperaturen kan het informatiedisplay trager reageren
en worden wijzigingen mogelijk met enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ontstaan tussen het schakelen door de bestuur-
der en de weergave van de ingeschakelde versnelling op het display. Deze vertraging
kan de bestuurder doen besluiten nogmaals terug te schakelen, waardoor er snel en te
sterk op de motor wordt afgeremd en er een aanrijding kan ontstaan, mogelijk met
ernstig letsel tot gevolg.
OPMERKING
■Om schade aan het hybridesysteem en onderdelen van het hybridesysteem te
voorkomen
●Laat, wanneer de toerenteller wordt weergegeven, de naald van de toerenteller niet
in het rode gebied komen dat het maximumtoerental aangeeft.
●Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H) staat, kan
de motor oververhit zijn. Breng in dat geval de auto zo snel mogelijk op een veilige
plaats tot stilstand en controleer de motor nadat deze volledig is afgekoeld.
(→Blz. 535)
GS450h_300h_OM_OM30F92E_(EE).book Page 110 Tuesday, November 29, 2016 2:56 PM
