Lexus GS450h 2017 Handleiding (in Dutch)

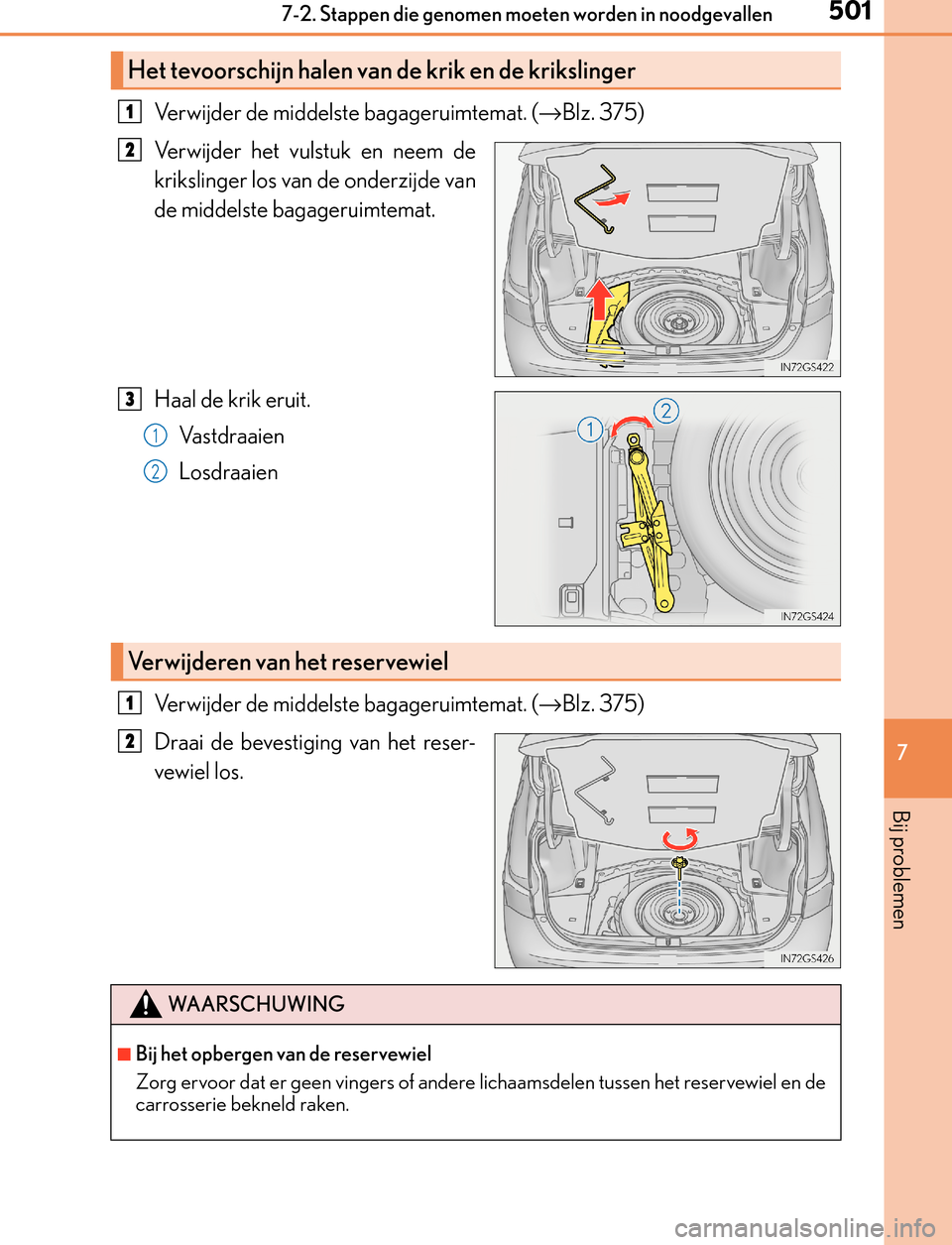

5017-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)
Verwijder de middelste bagageruimtemat. (→Blz. 375)
Verwijder het vulstuk en neem de
krikslinger los van de onderzijde van
de middelste bagageruimtemat.
Haal de krik eruit.
Va s t d r a a i e n
Losdraaien
Verwijder de middelste bagageruimtemat. (→Blz. 375)
Draai de bevestiging van het reser-
vewiel los.
Het tevoorschijn halen van de krik en de krikslinger
1
2
3
1
2
Verwijderen van het reservewiel
1
2
WA A R S C H U W I N G
■Bij het opbergen van de reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reservewiel en de
carrosserie bekneld raken.
GS450h_300h_OM_OM30F92E_(EE).book Page 501 Tuesday, November 29, 2016 2:56 PM

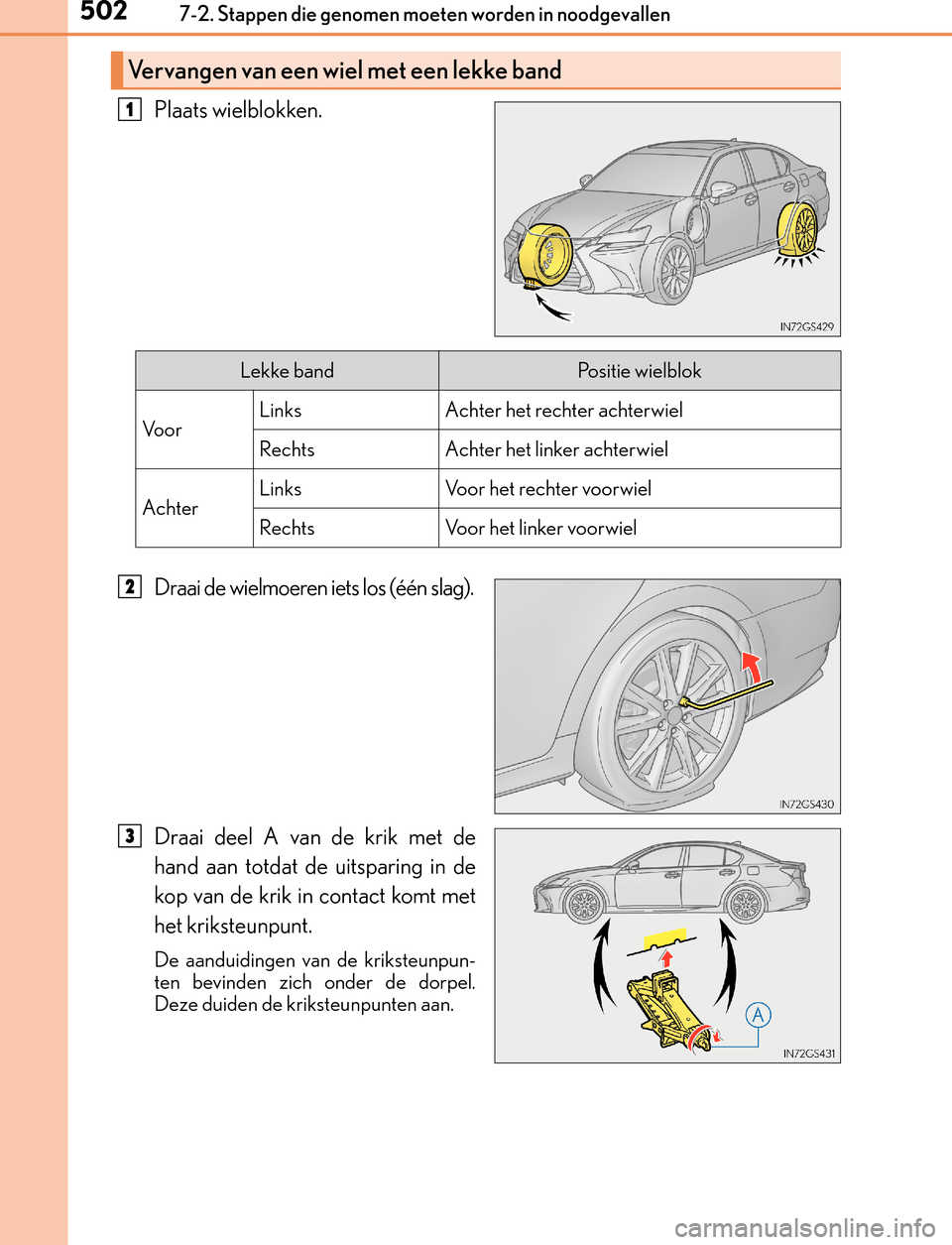

5027-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)
Plaats wielblokken.
Draai de wielmoeren iets los (één slag).
Draai deel A van de krik met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
De aanduidingen van de kriksteunpun-
ten bevinden zich onder de dorpel.
Deze duiden de kriksteunpunten aan.
Vervangen van een wiel met een lekke band
1
Lekke bandPo s i t i e w i e l b l o k
Vo o rLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 502 Tuesday, November 29, 2016 2:56 PM

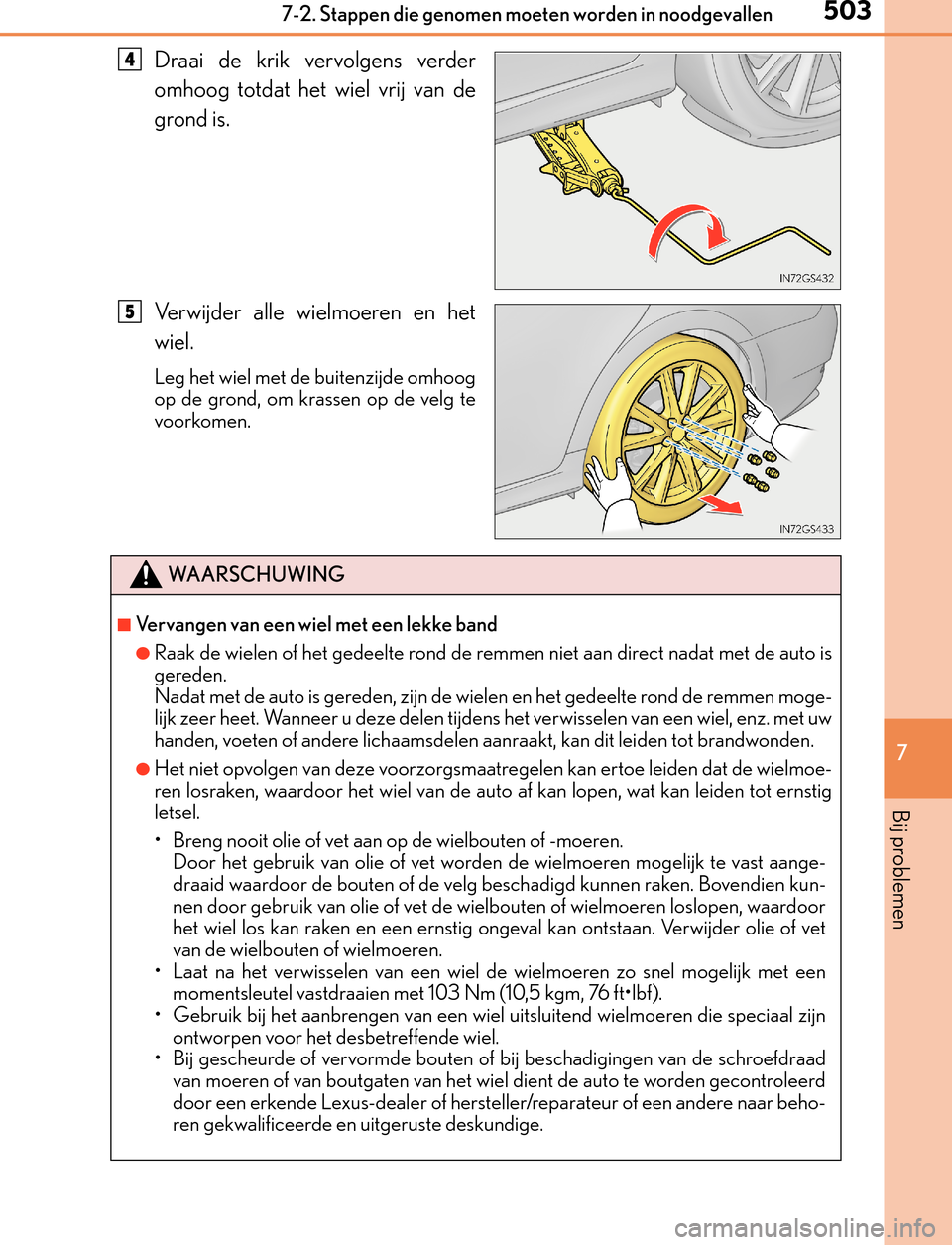

5037-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde omhoog
op de grond, om krassen op de velg te
voorkomen.
4
5
WA A R S C H U W I N G
■Vervangen van een wiel met een lekke band
●Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto is
gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de remmen moge-
lijk zeer heet. Wanneer u deze delen tijdens het verwisselen van een wiel, enz. met uw
handen, voeten of andere lichaamsdelen aanraakt, kan dit leiden tot brandwonden.
●Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de wielmoe-
ren losraken, waardoor het wiel van de auto af kan lopen, wat kan leiden tot ernstig
letsel.
• Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de velg beschadigd kunnen raken. Bovendien kun-
nen door gebruik van olie of vet de wielbouten of wielmoeren loslopen, waardoor
het wiel los kan raken en een ernstig ongeval kan ontstaan. Verwijder olie of vet
van de wielbouten of wielmoeren.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk met een
momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten of bij beschadigingen van de schroefdraad
van moeren of van boutgaten van het wiel dient de auto te worden gecontroleerd
door een erkende Lexus-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
GS450h_300h_OM_OM30F92E_(EE).book Page 503 Tuesday, November 29, 2016 2:56 PM

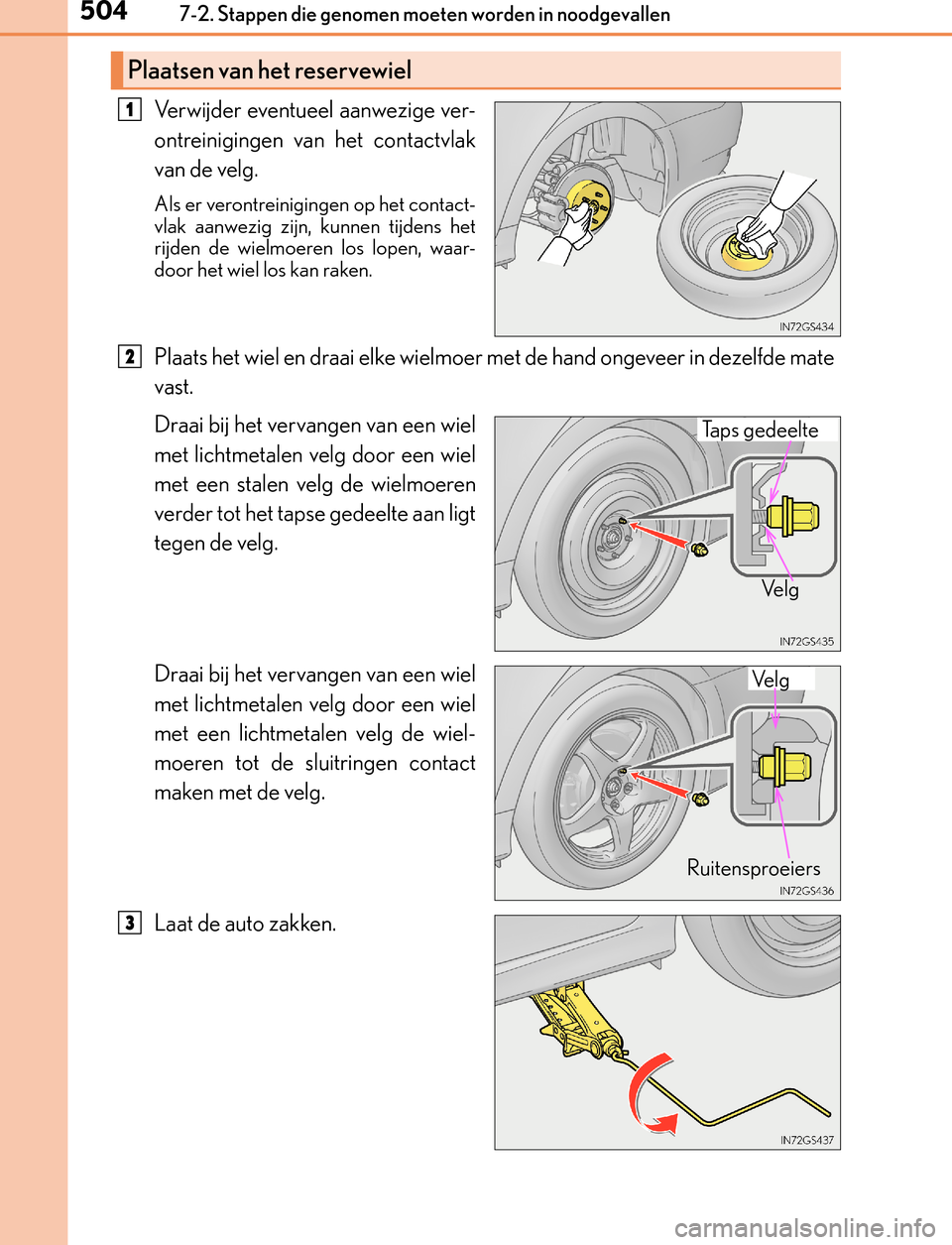

5047-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)
Verwijder eventueel aanwezige ver-
ontreinigingen van het contactvlak
van de velg.
Als er verontreinigingen op het contact-
vlak aanwezig zijn, kunnen tijdens het
rijden de wielmoeren los lopen, waar-
door het wiel los kan raken.
Plaats het wiel en draai elke wielmoer met de hand ongeveer in dezelfde mate
vast.
Draai bij het vervangen van een wiel
met lichtmetalen velg door een wiel
met een stalen velg de wielmoeren
verder tot het tapse gedeelte aan ligt
tegen de velg.
Draai bij het vervangen van een wiel
met lichtmetalen velg door een wiel
met een lichtmetalen velg de wiel-
moeren tot de sluitringen contact
maken met de velg.
Laat de auto zakken.
Plaatsen van het reservewiel
1
2
Ve l g
Taps gedeelte
Ruitensproeiers
Ve l g
3
GS450h_300h_OM_OM30F92E_(EE).book Page 504 Tuesday, November 29, 2016 2:56 PM

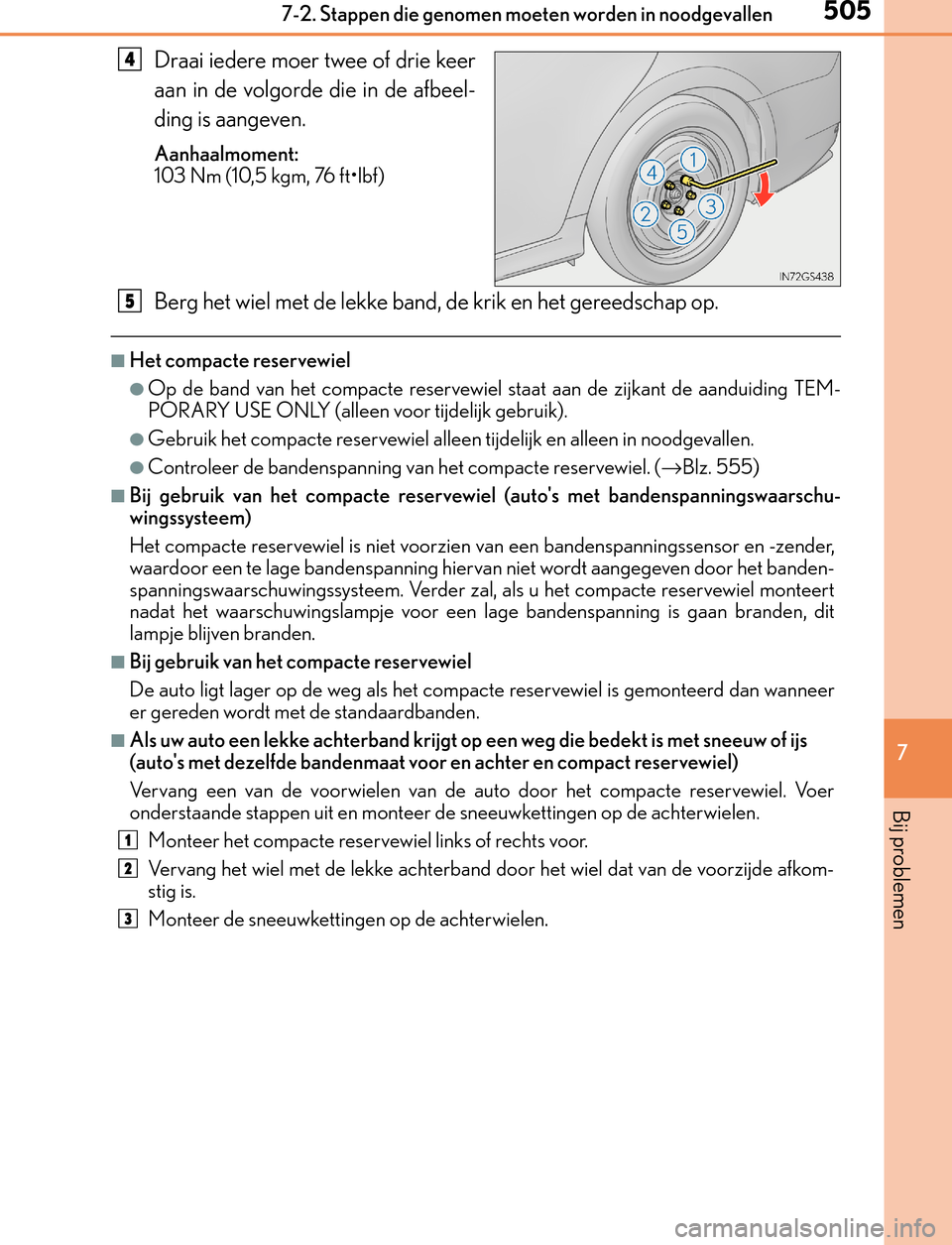

5057-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)
Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
■Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk gebruik).
●Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het compacte reservewiel. (→Blz. 555)
■Bij gebruik van het compacte reservewiel (auto's met bandenspanningswaarschu-
wingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hiervan niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder zal, als u het compacte reservewiel monteert
nadat het waarschuwingslampje voor een lage bandenspanning is gaan branden, dit
lampje blijven branden.
■Bij gebruik van het compacte reservewiel
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan wanneer
er gereden wordt met de standaardbanden.
■Als uw auto een lekke achterband krijgt op een weg die bedekt is met sneeuw of ijs
(auto's met dezelfde bandenmaat voor en achter en compact reservewiel)
Vervang een van de voorwielen van de auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer de sneeuwkettingen op de achterwielen.
Monteer het compacte reservewiel links of rechts voor.
Vervang het wiel met de lekke achterband door het wiel dat van de voorzijde afkom-
stig is.
Monteer de sneeuwkettingen op de achterwielen.
4
5
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 505 Tuesday, November 29, 2016 2:56 PM

5067-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)

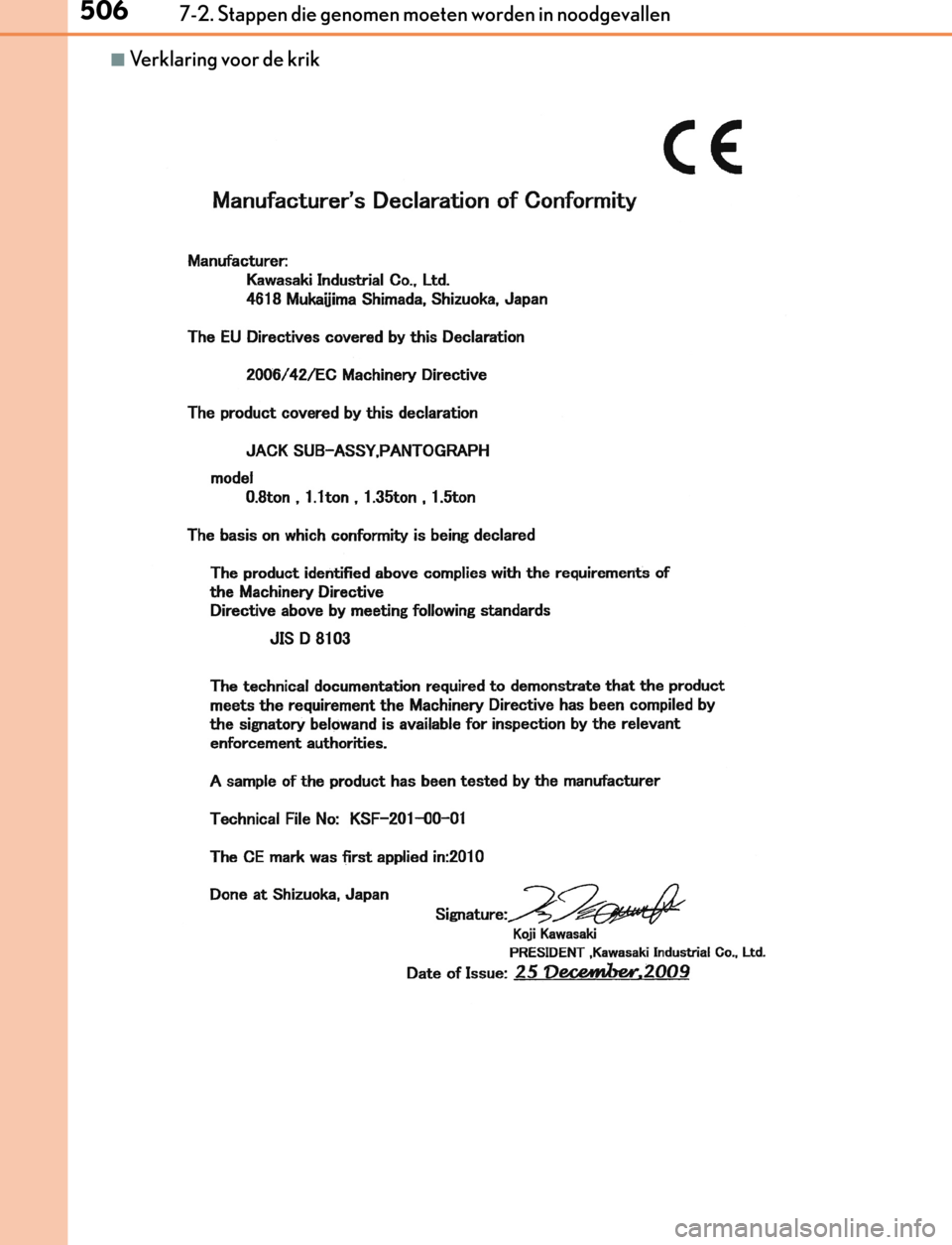

■Verklaring voor de krik
GS450h_300h_OM_OM30F92E_(EE).book Page 506 Tuesday, November 29, 2016 2:56 PM

5077-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)
WA A R S C H U W I N G
■Bij gebruik van het compacte reservewiel
●Houd er rekening mee dat het reservewiel speciaal ontworpen is voor gebruik onder
uw auto. Gebruik uw reservewiel daarom niet onder een andere auto.
●Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel mogelijk door een wiel met een standaardband.
●Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en schakel-
handelingen die een plotselinge motorremwerking veroorzaken.
■Bij gebruik van het compacte reservewiel
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
■Snelheidsbeperking bij gebruik van het compacte reservewiel
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto is gemon-
teerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snelheden. Het niet
opvolgen van deze voorzorgsmaatregel kan leiden tot een ongeval en ernstig letsel.
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn opgeborgen
en bevestigd. Dit om te voorkomen dat een van deze voorwerpen bij een aanrijding of
bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
• Cruise control (indien aanwezig)
•Dynamic Radar Cruise Control
met volledig snelheidsbereik
(indien aanwezig)
• (Pre-Crash Safety-systeem)
(indien aanwezig)
•EPS
• AFS (indien aanwezig)
• LHD (indien aanwezig)
• DRS (indien aanwezig)• Adaptive Variable Suspension-
systeem (indien aanwezig)
• LKA (Lane Keeping Assist)
(indien aanwezig)
• Bandenspanningswaarschuwings-
systeem (indien aanwezig)
•VDIM
• VGRS (indien aanwezig)
• Lexus Parking Assist Monitor
(indien aanwezig)
• Lexus Parking Assist-sensor
(indien aanwezig)
• Navigatiesysteem (indien aanwezig)
GS450h_300h_OM_OM30F92E_(EE).book Page 507 Tuesday, November 29, 2016 2:56 PM

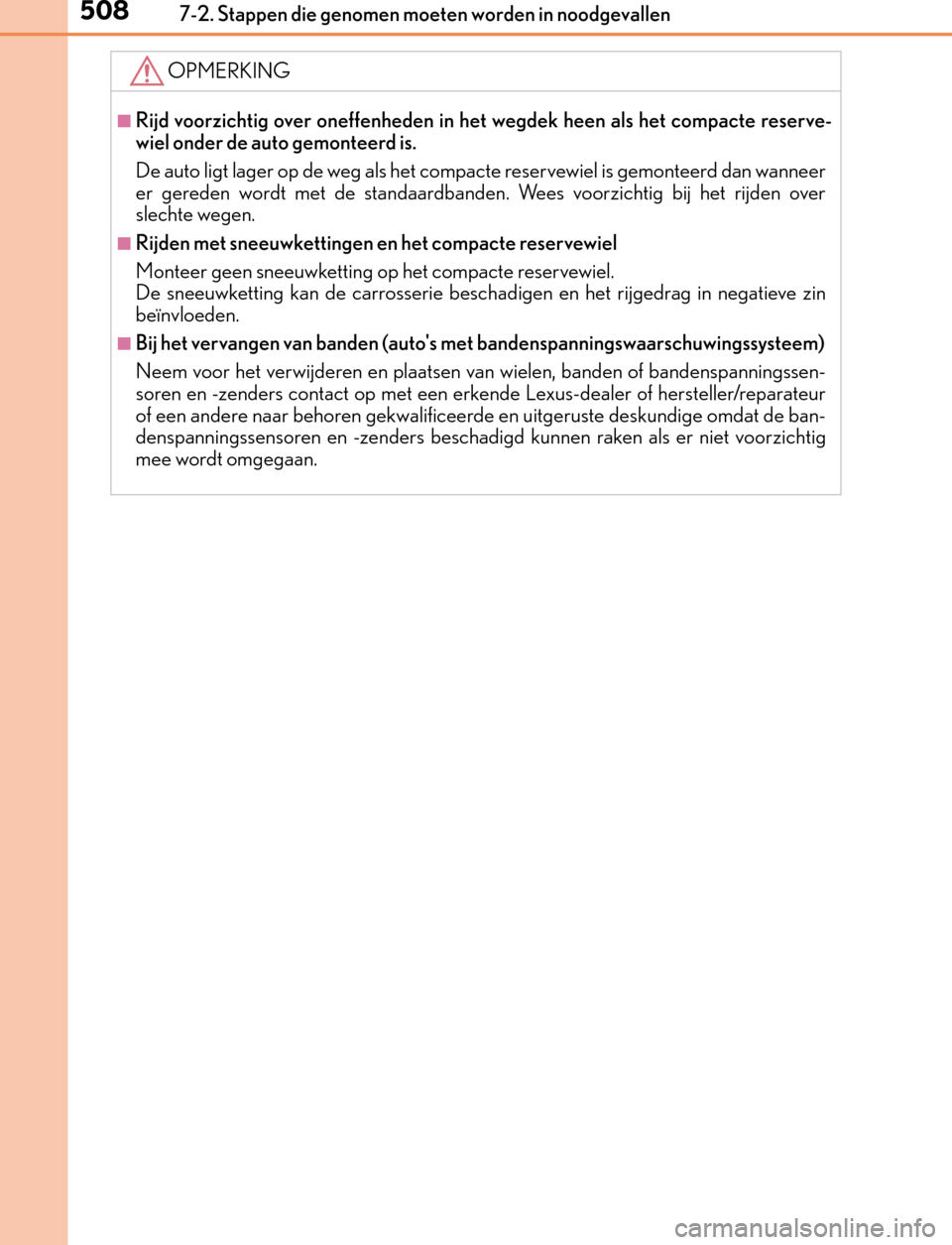

5087-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)
OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het compacte reserve-
wiel onder de auto gemonteerd is.
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan wanneer
er gereden wordt met de standaardbanden. Wees voorzichtig bij het rijden over
slechte wegen.
■Rijden met sneeuwkettingen en het compacte reservewiel
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in negatieve zin
beïnvloeden.
■Bij het vervangen van banden (auto's met bandenspanningswaarschuwingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspanningssen-
soren en -zenders contact op met een erkende Lexus-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige omdat de ban-
denspanningssensoren en -zenders beschadigd kunnen raken als er niet voorzichtig
mee wordt omgegaan.
GS450h_300h_OM_OM30F92E_(EE).book Page 508 Tuesday, November 29, 2016 2:56 PM

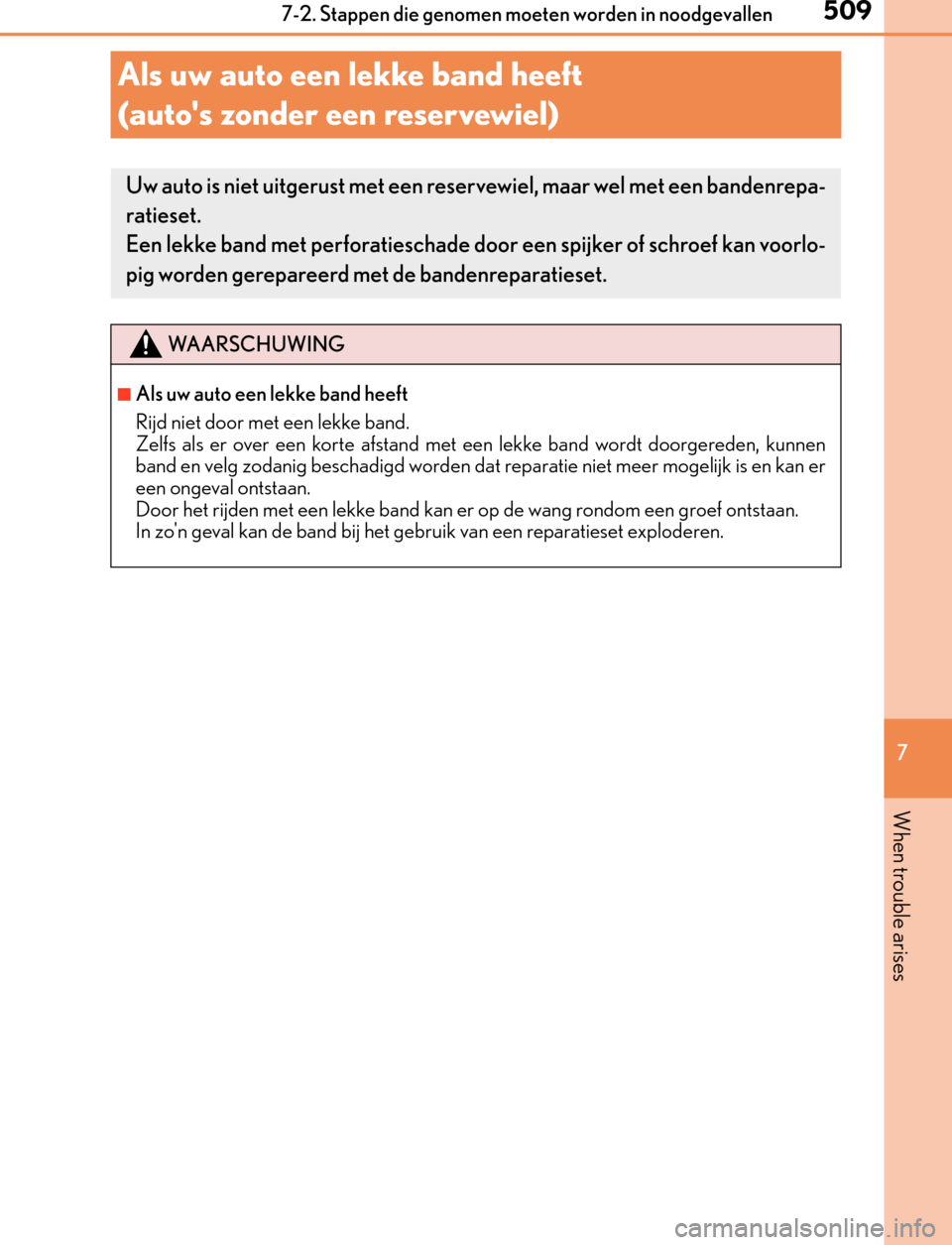

509
7 7-2. Stappen die genomen moeten worden in noodgevallen
When trouble arises
GS450h_300h_OM_OM30F92E_(EE)
Als uw auto een lekke band heeft
(auto's zonder een reservewiel)
Uw auto is niet uitgerust met een reservewiel, maar wel met een bandenrepa-
ratieset.
Een lekke band met perforatieschade door een spijker of schroef kan voorlo-
pig worden gerepareerd met de bandenreparatieset.
WA A R S C H U W I N G
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden dat reparatie niet meer mogelijk is en kan er
een ongeval ontstaan.
Door het rijden met een lekke band kan er op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik van een reparatieset exploderen.
GS450h_300h_OM_OM30F92E_(EE).book Page 509 Tuesday, November 29, 2016 2:56 PM

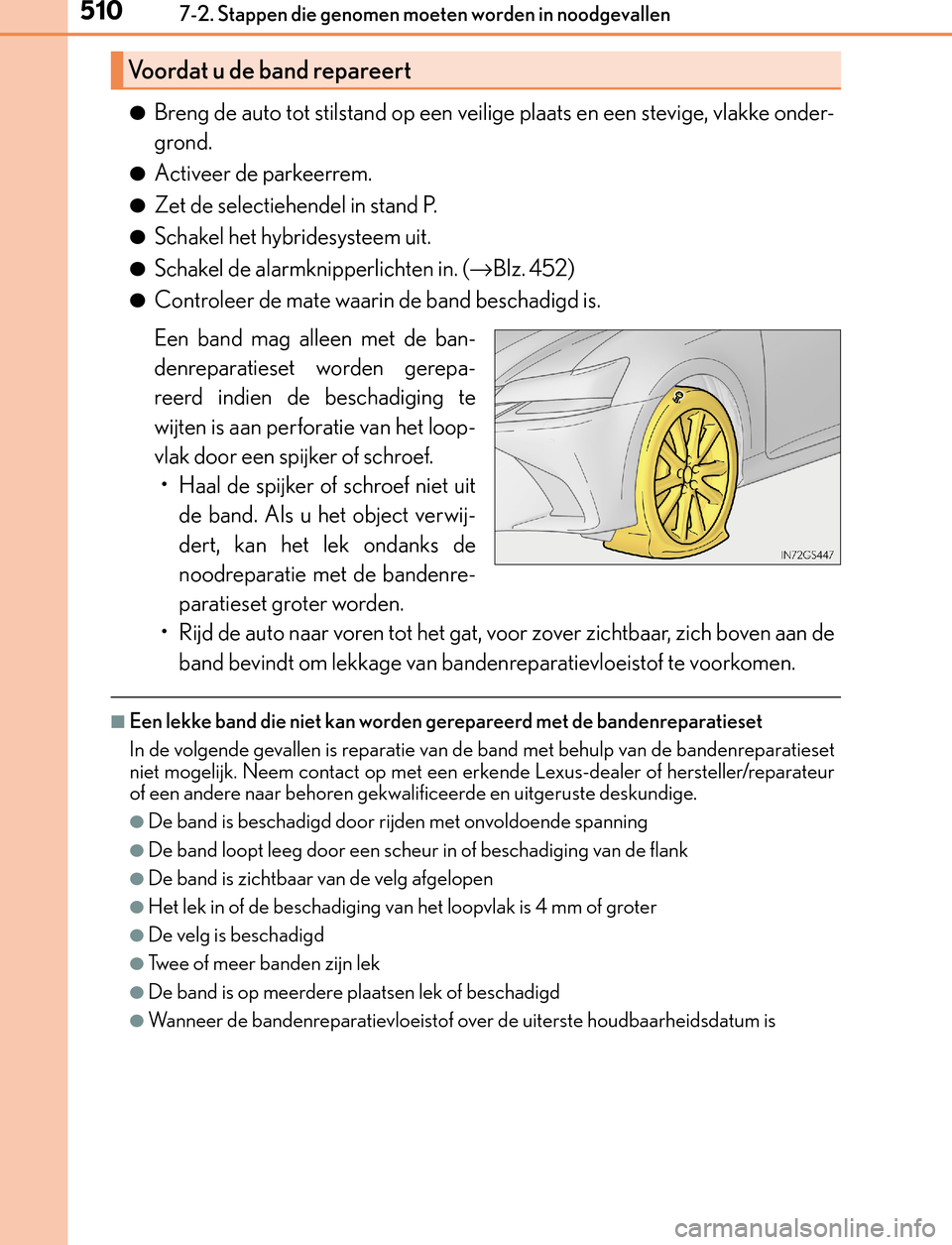

5107-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)
●Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke onder-
grond.
●Activeer de parkeerrem.
●Zet de selectiehendel in stand P.
●Schakel het hybridesysteem uit.
●Schakel de alarmknipperlichten in. (→Blz. 452)
●Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de ban-
denreparatieset worden gerepa-
reerd indien de beschadiging te
wijten is aan perforatie van het loop-
vlak door een spijker of schroef.
• Haal de spijker of schroef niet uit
de band. Als u het object verwij-
dert, kan het lek ondanks de
noodreparatie met de bandenre-
paratieset groter worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan de
band bevindt om lekkage van bandenreparatievloeistof te voorkomen.
■Een lekke band die niet kan worden gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de band met behulp van de bandenreparatieset
niet mogelijk. Neem contact op met een erkende Lexus-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●De band is beschadigd door rijden met onvoldoende spanning
●De band loopt leeg door een scheur in of beschadiging van de flank
●De band is zichtbaar van de velg afgelopen
●Het lek in of de beschadiging van het loopvlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●De band is op meerdere plaatsen lek of beschadigd
●Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum is
Voordat u de band repareert
GS450h_300h_OM_OM30F92E_(EE).book Page 510 Tuesday, November 29, 2016 2:56 PM
