5117-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)
*: Gebruik van de krik (→Blz. 502)

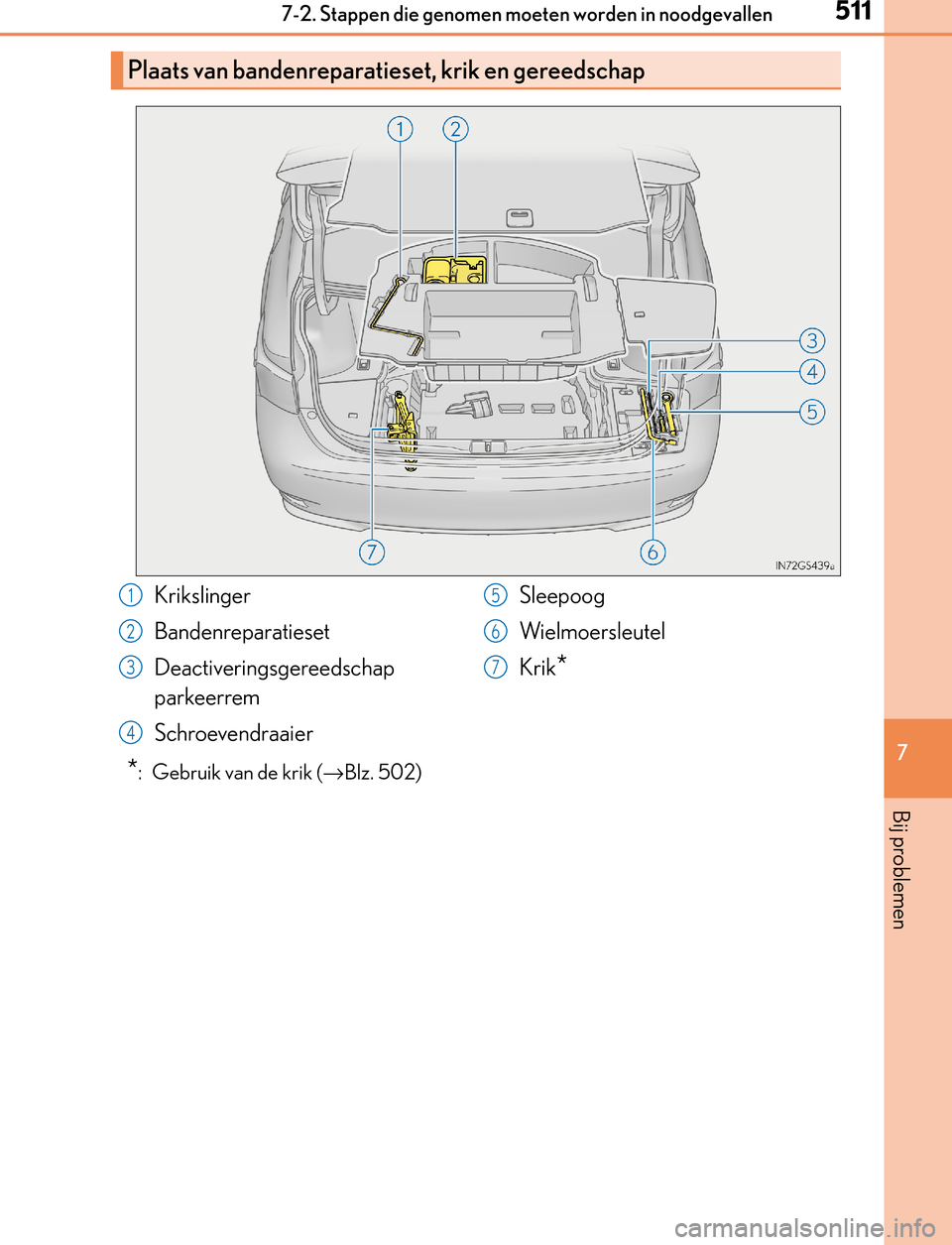

Plaats van bandenreparatieset, krik en gereedschap
Krikslinger
Bandenreparatieset
Deactiveringsgereedschap
parkeerrem
SchroevendraaierSleepoog
Wielmoersleutel
Krik
*
1
2
3
4
5
6
7
GS450h_300h_OM_OM30F92E_(EE).book Page 511 Tuesday, November 29, 2016 2:56 PM

5127-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)

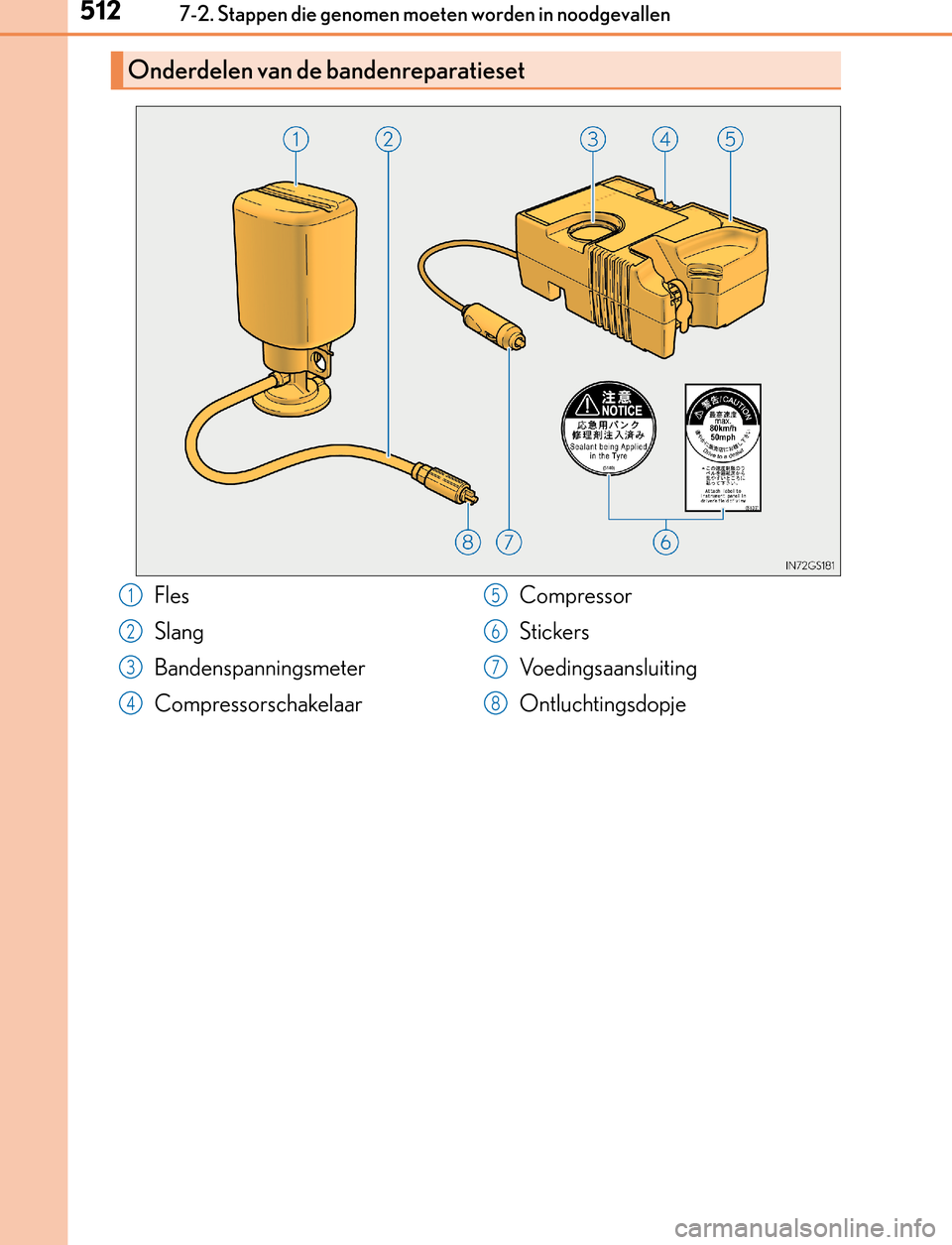

Onderdelen van de bandenreparatieset
Fles
Slang
Bandenspanningsmeter
CompressorschakelaarCompressor
Stickers
Voedingsaansluiting
Ontluchtingsdopje1
2
3
4
5
6
7
8
GS450h_300h_OM_OM30F92E_(EE).book Page 512 Tuesday, November 29, 2016 2:56 PM

5137-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)

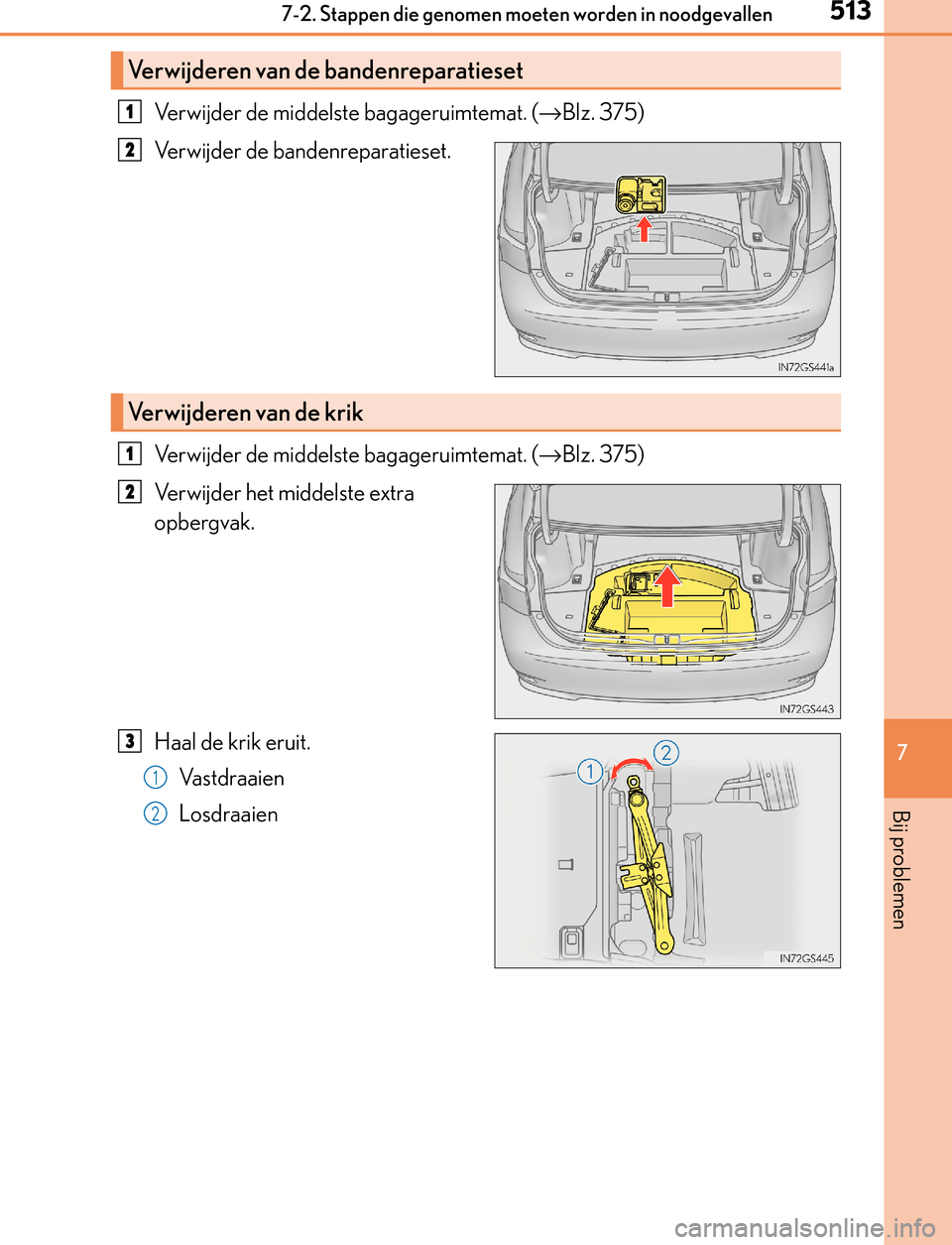

Verwijder de middelste bagageruimtemat. (→Blz. 375)
Verwijder de bandenreparatieset.
Verwijder de middelste bagageruimtemat. (→Blz. 375)
Verwijder het middelste extra
opbergvak.
Haal de krik eruit.
Va s t d r a a i e n
Losdraaien
Verwijderen van de bandenreparatieset
1
2
Verwijderen van de krik
1
2
3
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 513 Tuesday, November 29, 2016 2:56 PM

5147-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)

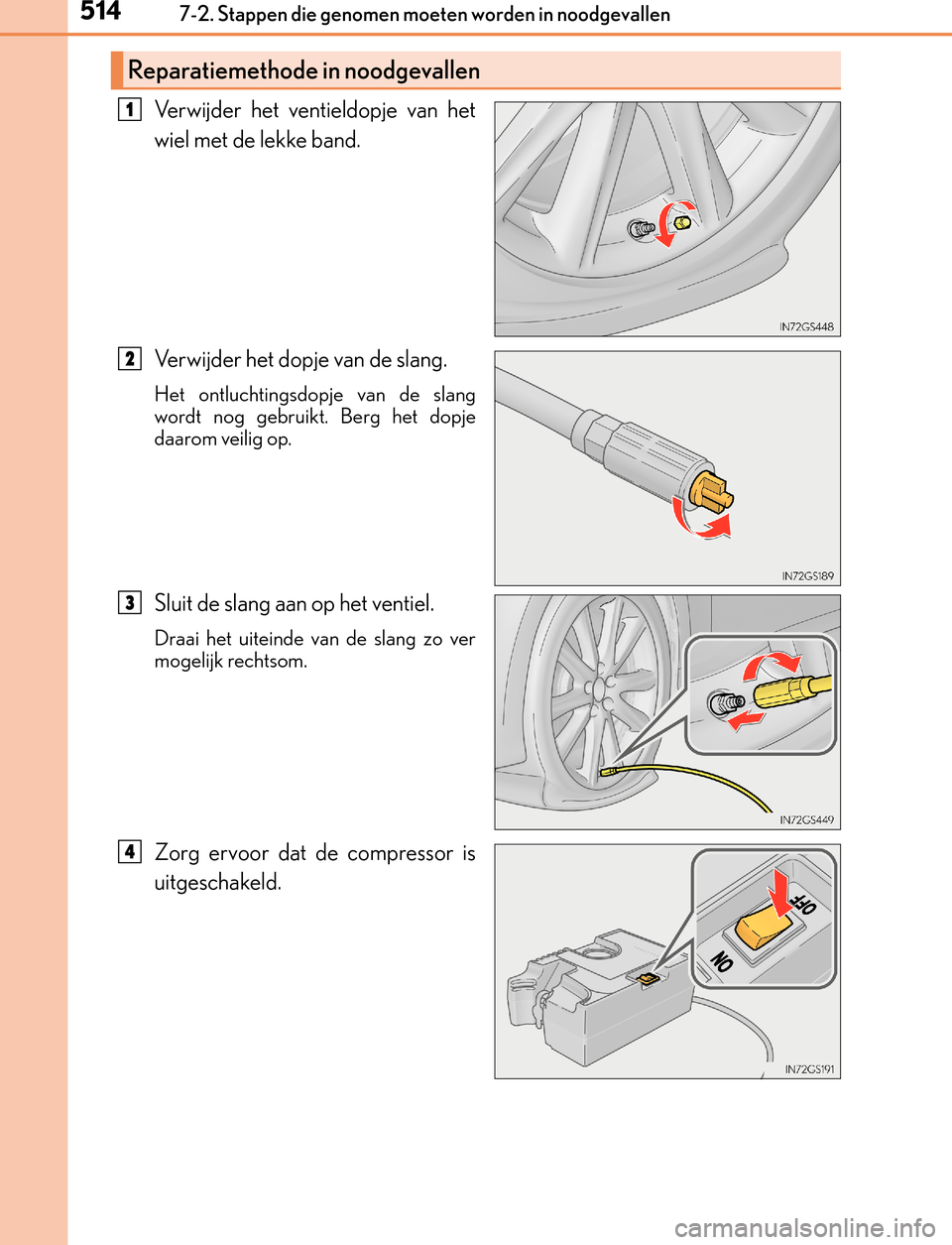

Verwijder het ventieldopje van het
wiel met de lekke band.
Verwijder het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
Zorg ervoor dat de compressor is
uitgeschakeld.
Reparatiemethode in noodgevallen
1
2
3
4
GS450h_300h_OM_OM30F92E_(EE).book Page 514 Tuesday, November 29, 2016 2:56 PM

5157-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)

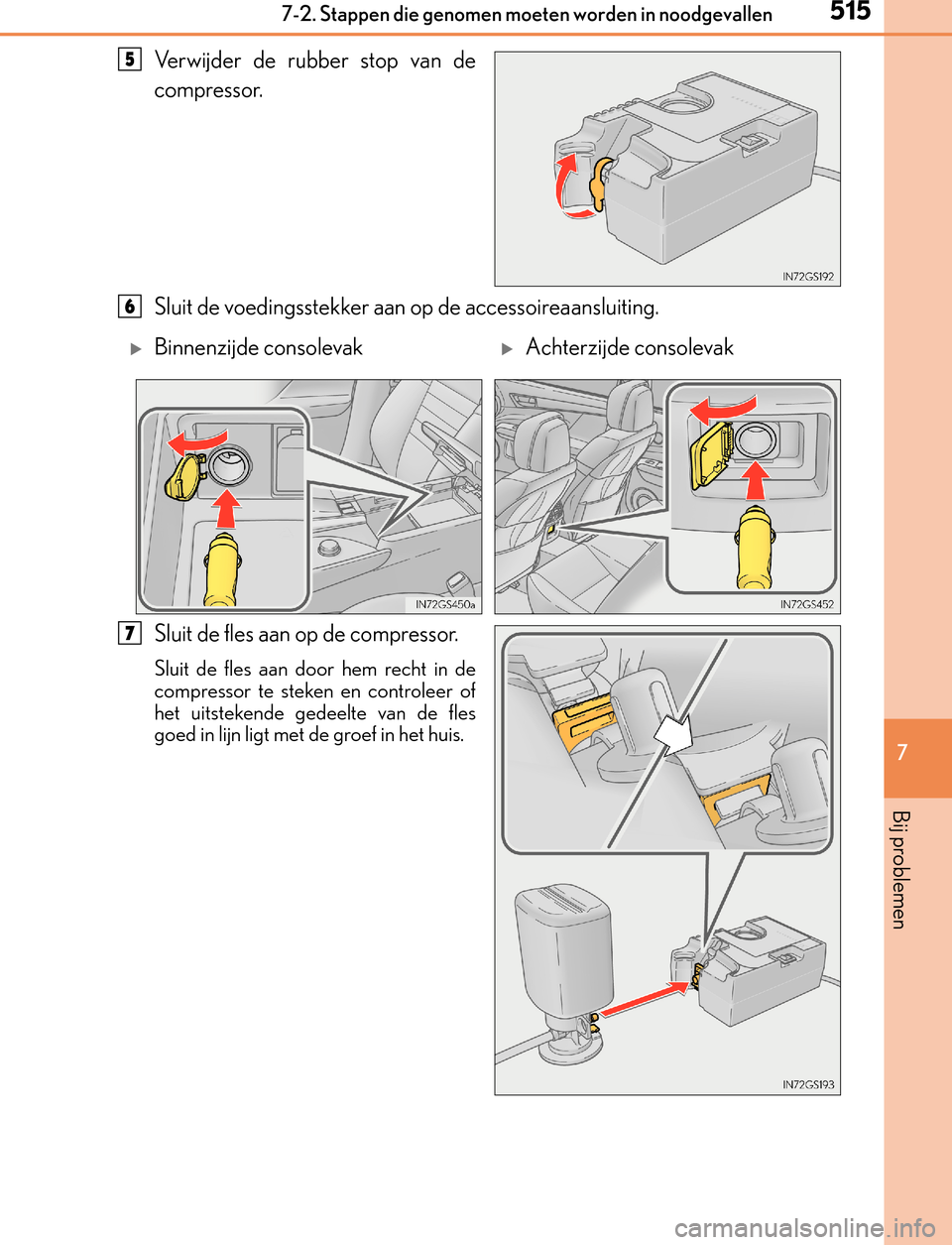

Verwijder de rubber stop van de
compressor.
Sluit de voedingsstekker aan op de accessoireaansluiting.
Sluit de fles aan op de compressor.
Sluit de fles aan door hem recht in de
compressor te steken en controleer of
het uitstekende gedeelte van de fles
goed in lijn ligt met de groef in het huis.
5
6
Binnenzijde consolevakAchterzijde consolevak
7
GS450h_300h_OM_OM30F92E_(EE).book Page 515 Tuesday, November 29, 2016 2:56 PM

5167-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)

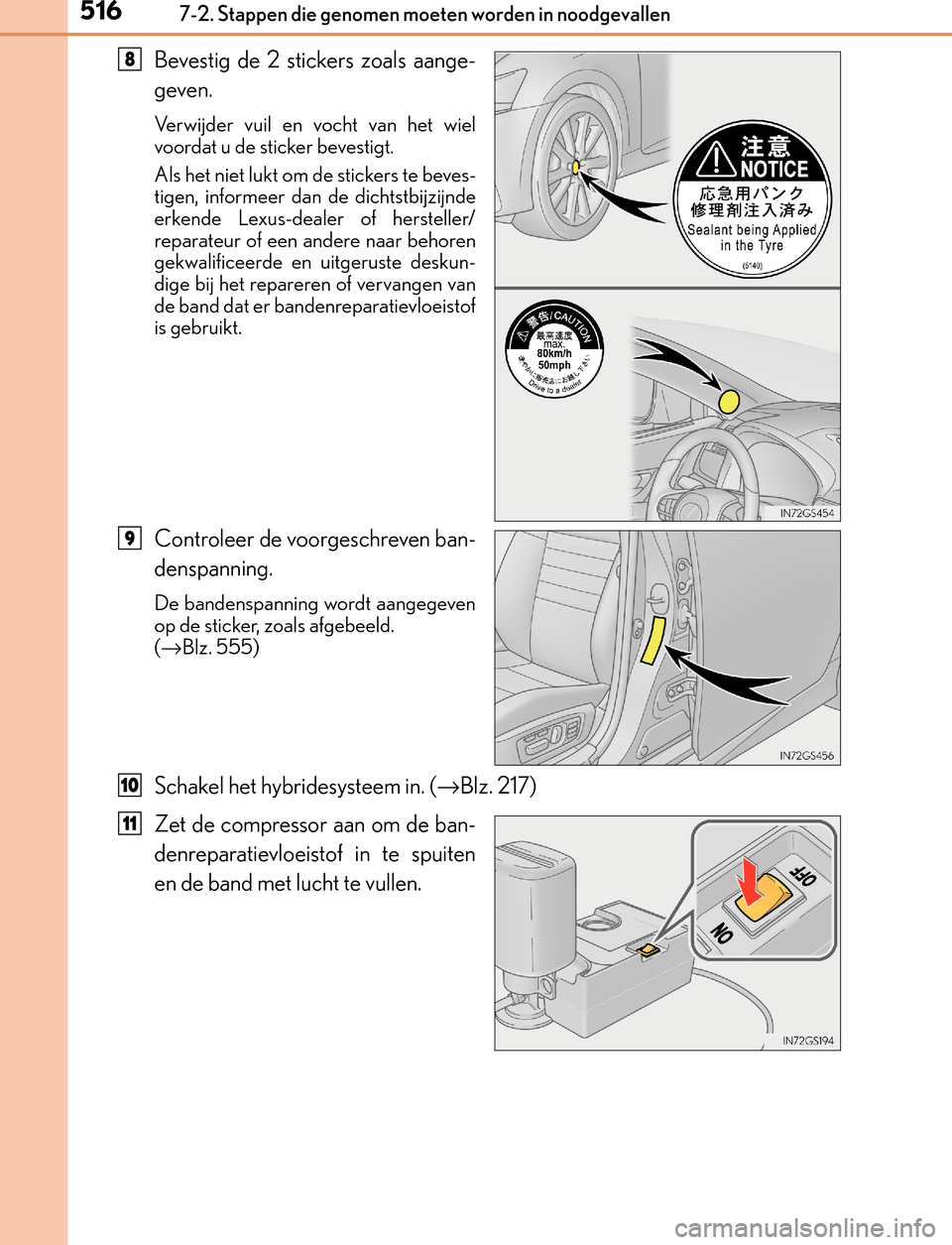

Bevestig de 2 stickers zoals aange-
geven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt.
Als het niet lukt om de stickers te beves-
tigen, informeer dan de dichtstbijzijnde
erkende Lexus-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige bij het repareren of vervangen van
de band dat er bandenreparatievloeistof
is gebruikt.
Controleer de voorgeschreven ban-
denspanning.
De bandenspanning wordt aangegeven
op de sticker, zoals afgebeeld.
(→Blz. 555)
Schakel het hybridesysteem in. (→Blz. 217)
Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
8
9
10
11
GS450h_300h_OM_OM30F92E_(EE).book Page 516 Tuesday, November 29, 2016 2:56 PM

5177-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)

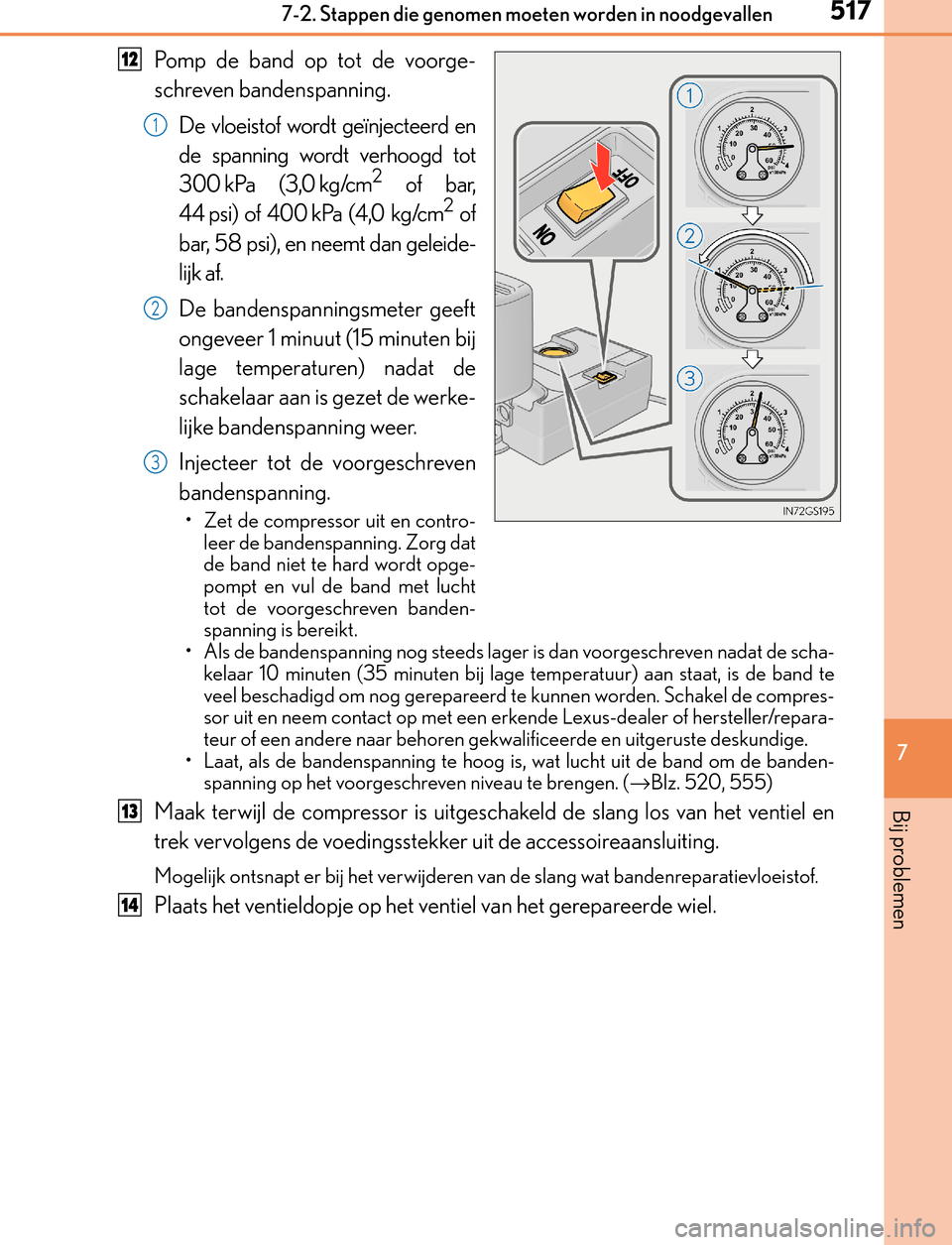

Pomp de band op tot de voorge-
schreven bandenspanning.
De vloeistof wordt geïnjecteerd en
de spanning wordt verhoogd tot
300 kPa (3,0 kg/cm
2 of bar,
44 psi) of 400 kPa (4,0 kg/cm2 of
bar, 58 psi), en neemt dan geleide-
lijk af.
De bandenspanningsmeter geeft
ongeveer 1 minuut (15 minuten bij
lage temperaturen) nadat de
schakelaar aan is gezet de werke-
lijke bandenspanning weer.
Injecteer tot de voorgeschreven
bandenspanning.
• Zet de compressor uit en contro-
leer de bandenspanning. Zorg dat
de band niet te hard wordt opge-
pompt en vul de band met lucht
tot de voorgeschreven banden-
spanning is bereikt.
• Als de bandenspanning nog steeds lager is dan voorgeschreven nadat de scha-
kelaar 10 minuten (35 minuten bij lage temperatuur) aan staat, is de band te
veel beschadigd om nog gerepareerd te kunnen worden. Schakel de compres-
sor uit en neem contact op met een erkende Lexus-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
• Laat, als de bandenspanning te hoog is, wat lucht uit de band om de banden-
spanning op het voorgeschreven niveau te brengen. (→Blz. 520, 555)
Maak terwijl de compressor is uitgeschakeld de slang los van het ventiel en
trek vervolgens de voedingsstekker uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatievloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
12
1
2
3
13
14
GS450h_300h_OM_OM30F92E_(EE).book Page 517 Tuesday, November 29, 2016 2:56 PM

5187-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)

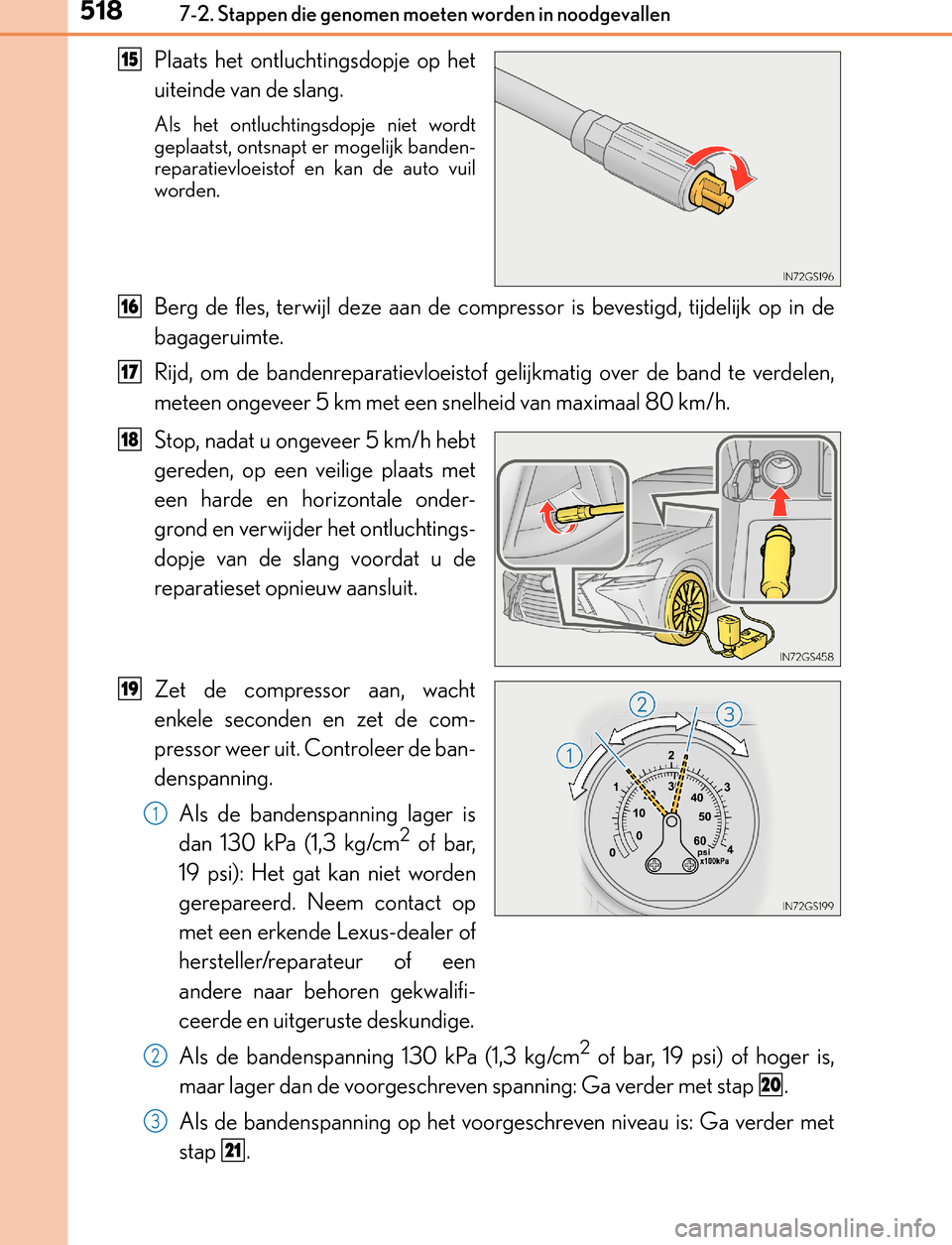

Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk banden-
reparatievloeistof en kan de auto vuil
worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, tijdelijk op in de
bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te verdelen,
meteen ongeveer 5 km met een snelheid van maximaal 80 km/h.
Stop, nadat u ongeveer 5 km/h hebt
gereden, op een veilige plaats met
een harde en horizontale onder-
grond en verwijder het ontluchtings-
dopje van de slang voordat u de
reparatieset opnieuw aansluit.
Zet de compressor aan, wacht
enkele seconden en zet de com-
pressor weer uit. Controleer de ban-
denspanning.
Als de bandenspanning lager is
dan 130 kPa (1,3 kg/cm
2 of bar,
19 psi): Het gat kan niet worden
gerepareerd. Neem contact op
met een erkende Lexus-dealer of
hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of hoger is,
maar lager dan de voorgeschreven spanning: Ga verder met stap .
Als de bandenspanning op het voorgeschreven niveau is: Ga verder met
stap .
15
16
17
18
19
1
2
20
3
21
GS450h_300h_OM_OM30F92E_(EE).book Page 518 Tuesday, November 29, 2016 2:56 PM

5197-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)

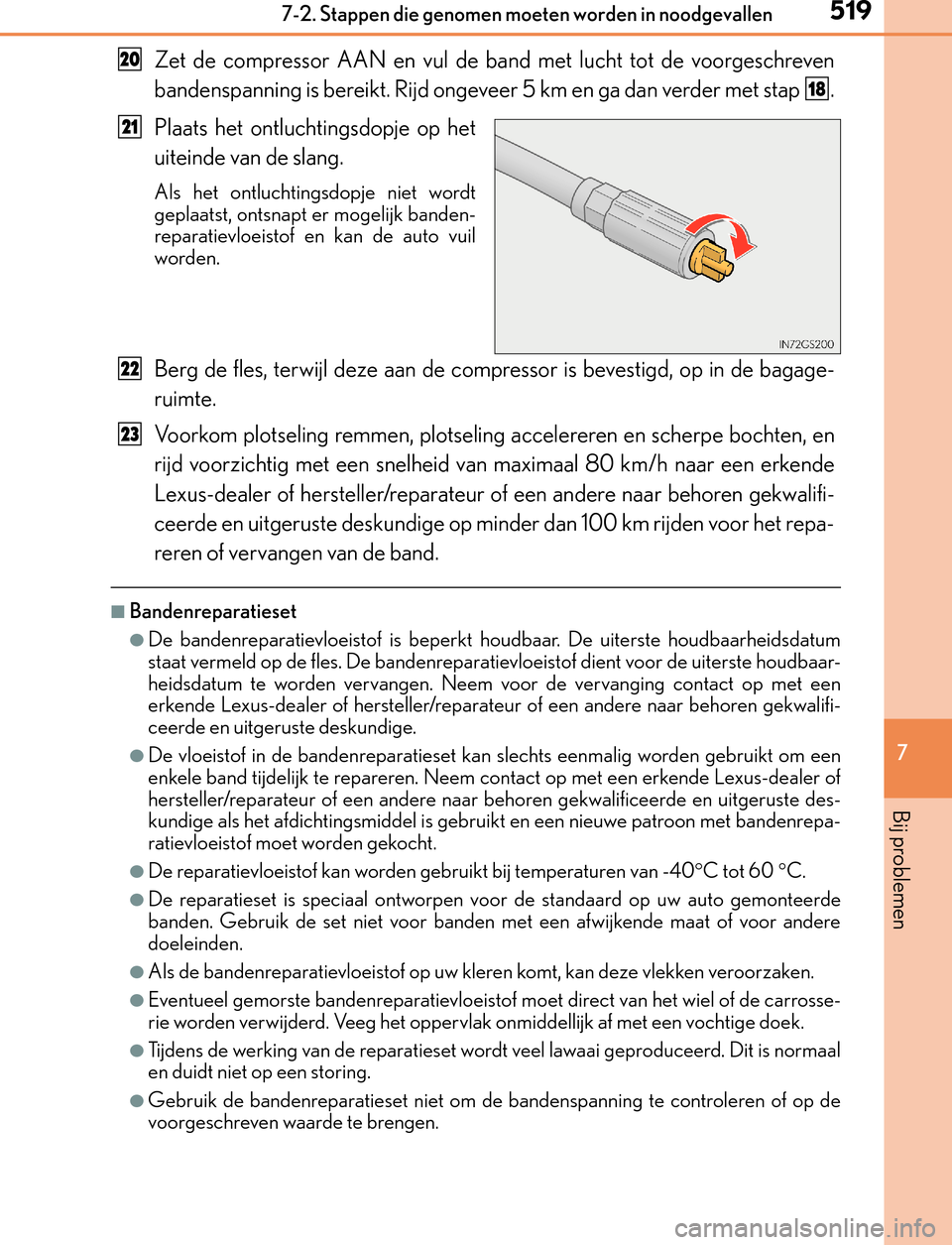

Zet de compressor AAN en vul de band met lucht tot de voorgeschreven
bandenspanning is bereikt. Rijd ongeveer 5 km en ga dan verder met stap .
Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk banden-
reparatievloeistof en kan de auto vuil
worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, op in de bagage-
ruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe bochten, en
rijd voorzichtig met een snelheid van maximaal 80 km/h naar een erkende
Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige op minder dan 100 km rijden voor het repa-
reren of vervangen van de band.
■Bandenreparatieset
●De bandenreparatievloeistof is beperkt houdbaar. De uiterste houdbaarheidsdatum
staat vermeld op de fles. De bandenreparatievloeistof dient voor de uiterste houdbaar-
heidsdatum te worden vervangen. Neem voor de vervanging contact op met een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Neem contact op met een erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als het afdichtingsmiddel is gebruikt en een nieuwe patroon met bandenrepa-
ratievloeistof moet worden gekocht.
●De reparatievloeistof kan worden gebruikt bij temperaturen van -40°C tot 60°C.
●De reparatieset is speciaal ontworpen voor de standaard op uw auto gemonteerde
banden. Gebruik de set niet voor banden met een afwijkende maat of voor andere
doeleinden.
●Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken veroorzaken.
●Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de carrosse-
rie worden verwijderd. Veeg het oppervlak onmiddellijk af met een vochtige doek.
●Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit is normaal
en duidt niet op een storing.
●Gebruik de bandenreparatieset niet om de bandenspanning te controleren of op de
voorgeschreven waarde te brengen.
20
18
21
22
23
GS450h_300h_OM_OM30F92E_(EE).book Page 519 Tuesday, November 29, 2016 2:56 PM

5207-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)

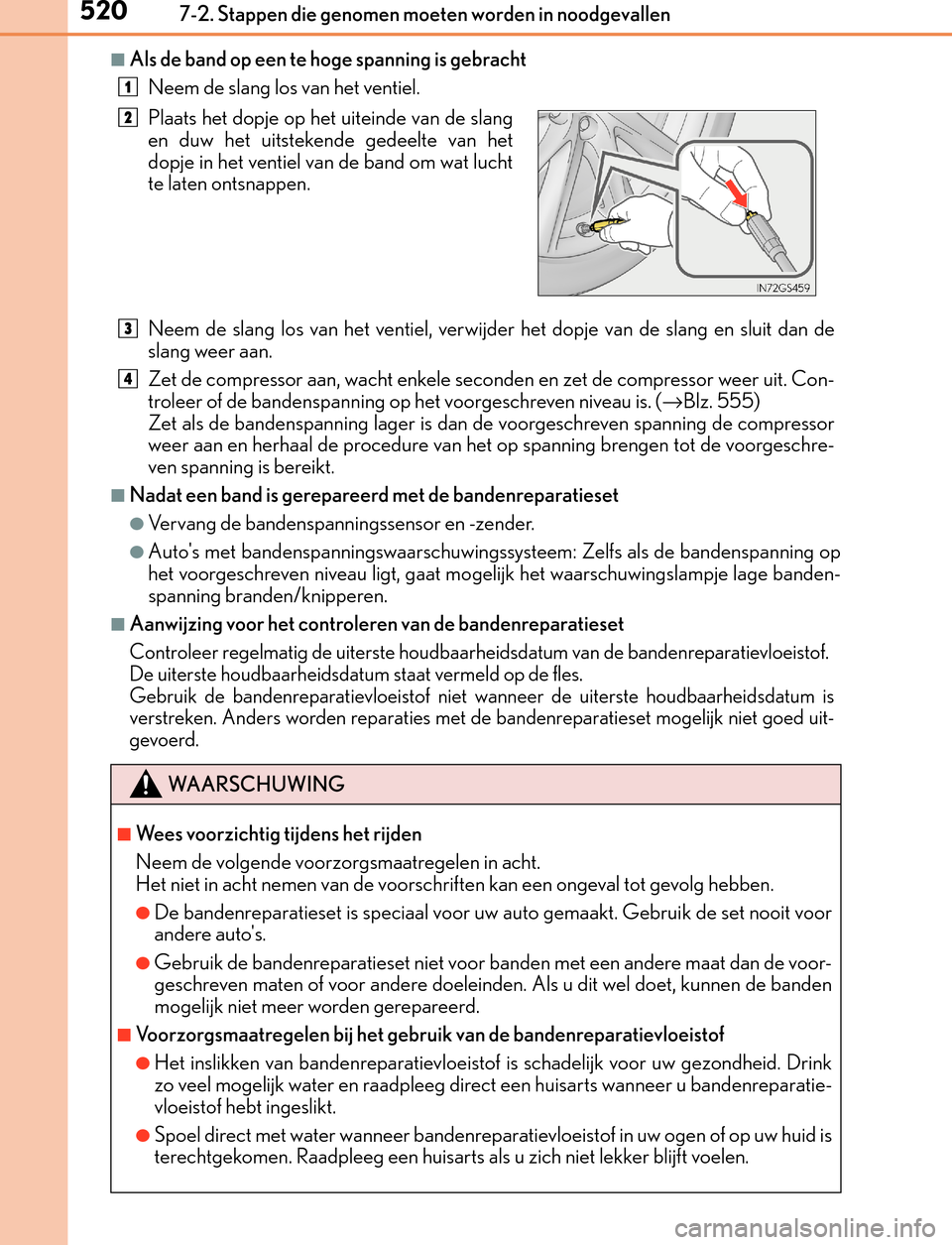

■Als de band op een te hoge spanning is gebracht
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de slang en sluit dan de
slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor weer uit. Con-
troleer of de bandenspanning op het voorgeschreven niveau is. (→Blz. 555)
Zet als de bandenspanning lager is dan de voorgeschreven spanning de compressor
weer aan en herhaal de procedure van het op spanning brengen tot de voorgeschre-
ven spanning is bereikt.
■Nadat een band is gerepareerd met de bandenreparatieset
●Vervang de bandenspanningssensor en -zender.
●Auto's met bandenspanningswaarschuwingssysteem: Zelfs als de bandenspanning op
het voorgeschreven niveau ligt, gaat mogelijk het waarschuwingslampje lage banden-
spanning branden/knipperen.
■Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenreparatievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles.
Gebruik de bandenreparatievloeistof niet wanneer de uiterste houdbaarheidsdatum is
verstreken. Anders worden reparaties met de bandenreparatieset mogelijk niet goed uit-
gevoerd.
Plaats het dopje op het uiteinde van de slang
en duw het uitstekende gedeelte van het
dopje in het ventiel van de band om wat lucht
te laten ontsnappen.
WA A R S C H U W I N G
■Wees voorzichtig tijdens het rijden
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorschriften kan een ongeval tot gevolg hebben.
●De bandenreparatieset is speciaal voor uw auto gemaakt. Gebruik de set nooit voor
andere auto's.
●Gebruik de bandenreparatieset niet voor banden met een andere maat dan de voor-
geschreven maten of voor andere doeleinden. Als u dit wel doet, kunnen de banden
mogelijk niet meer worden gerepareerd.
■Voorzorgsmaatregelen bij het gebruik van de bandenreparatievloeistof
●Het inslikken van bandenreparatievloeistof is schadelijk voor uw gezondheid. Drink
zo veel mogelijk water en raadpleeg direct een huisarts wanneer u bandenreparatie-
vloeistof hebt ingeslikt.
●Spoel direct met water wanneer bandenreparatievloeistof in uw ogen of op uw huid is
terechtgekomen. Raadpleeg een huisarts als u zich niet lekker blijft voelen.
1
2
3
4
