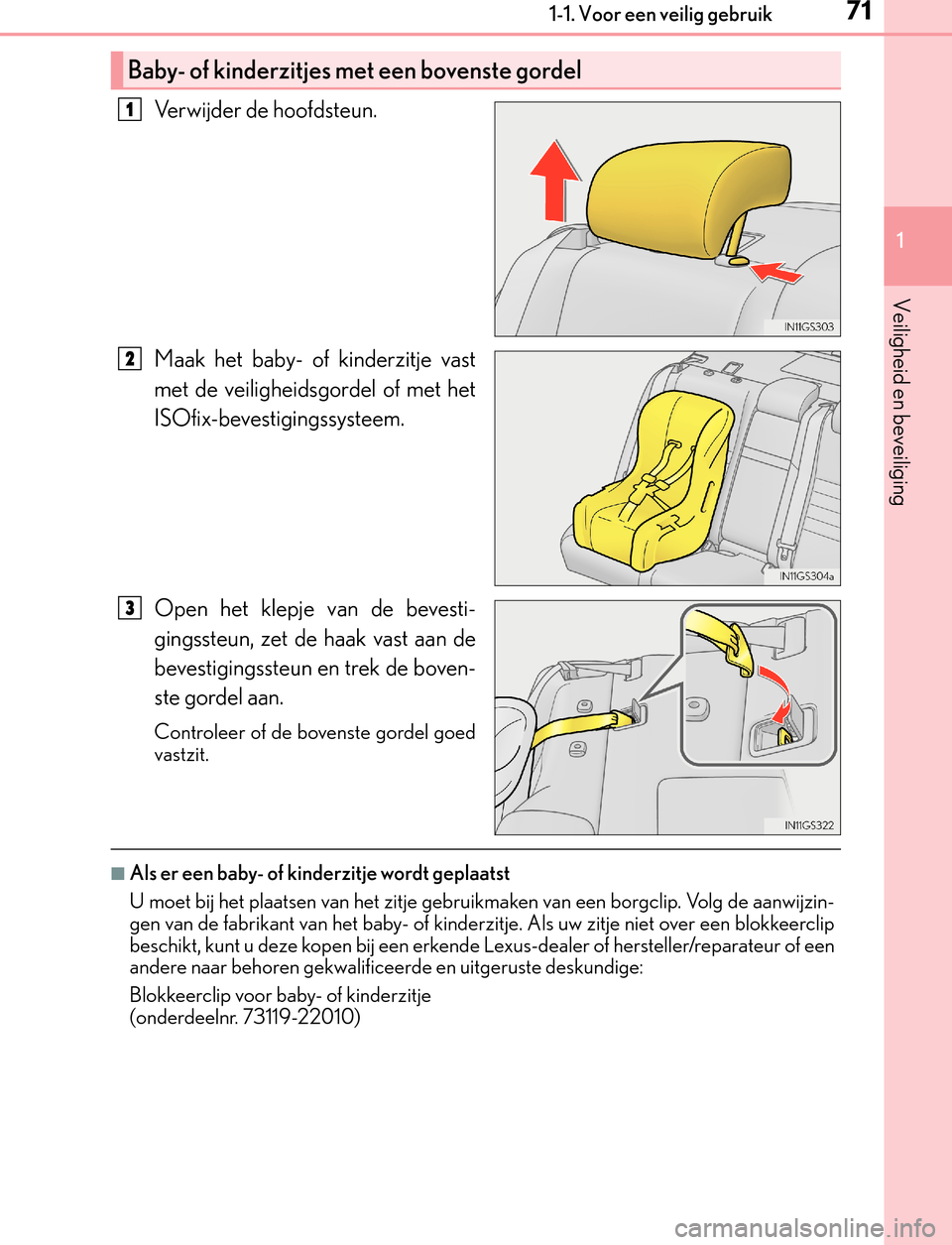

711-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
GS450h_300h_OM_OM30F92E_(EE)
Verwijder de hoofdsteun.
Maak het baby- of kinderzitje vast
met de veiligheidsgordel of met het
ISOfix-bevestigingssysteem.
Open het klepje van de bevesti-
gingssteun, zet de haak vast aan de
bevestigingssteun en trek de boven-
ste gordel aan.
Controleer of de bovenste gordel goed
vastzit.
■Als er een baby- of kinderzitje wordt geplaatst
U moet bij het plaatsen van het zitje gebruikmaken van een borgclip. Volg de aanwijzin-
gen van de fabrikant van het baby- of kinderzitje. Als uw zitje niet over een blokkeerclip
beschikt, kunt u deze kopen bij een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige:
Blokkeerclip voor baby- of kinderzitje
(onderdeelnr. 73119-22010)
Baby- of kinderzitjes met een bovenste gordel
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 71 Tuesday, November 29, 2016 2:56 PM

721-1. Voor een veilig gebruik
GS450h_300h_OM_OM30F92E_(EE)
WA A R S C H U W I N G
■Als er een baby- of kinderzitje wordt geplaatst
Volg de aanwijzingen in de montagehandleiding van het baby- of kinderzitje en zet het
zitje goed vast.
Als het baby- of kinderzitje niet goed wordt vastgezet, kan het kind of een andere pas-
sagier bij plotseling remmen, een uitwijkmanoeuvre of een aanrijding ernstig letsel
oplopen.
●Als het kinderzitje niet goed gemonteerd kan
worden omdat de bestuurdersstoel in de weg
zit, moet het kinderzitje rechts achterin (auto's
met linkse besturing) of links achterin (auto's
met rechtse besturing) worden gemonteerd.
●Verstel de voorpassagiersstoel zodanig dat
deze geen contact maakt met het baby- of kin-
derzitje.
●Plaats een in de rijrichting geplaatst baby- of
kinderzitje alleen op de voorstoel als het niet
anders kan. Als er een in de rijrichting
geplaatst baby- of kinderzitje op de voorpas-
sagiersstoel wordt geplaatst, moet de stoel zo
ver mogelijk naar achteren worden gescho-
ven.
Als dat niet gedaan wordt, kan er ernstig letsel
ontstaan als de airbags geactiveerd worden.
GS450h_300h_OM_OM30F92E_(EE).book Page 72 Tuesday, November 29, 2016 2:56 PM

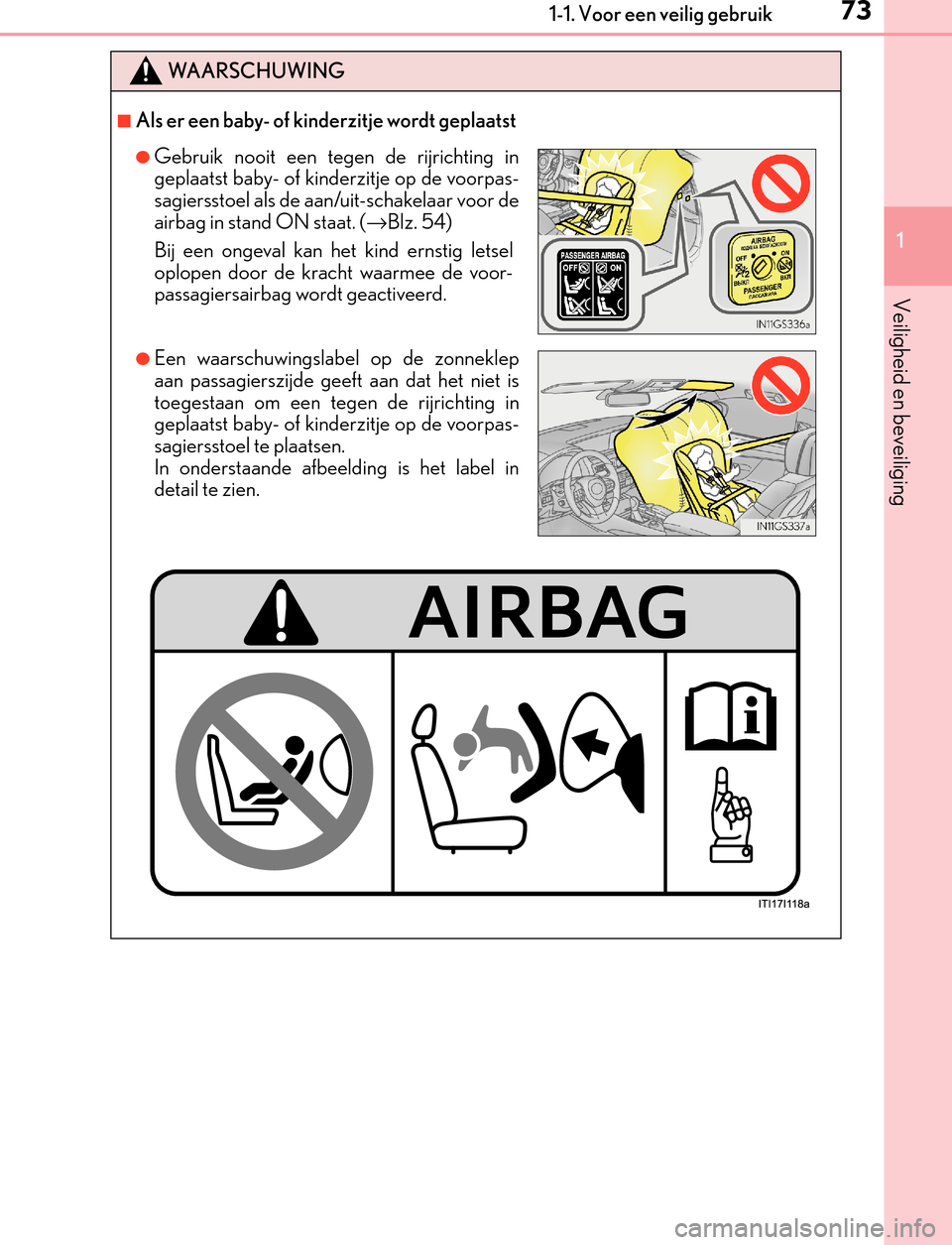

731-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
GS450h_300h_OM_OM30F92E_(EE)
WA A R S C H U W I N G
■Als er een baby- of kinderzitje wordt geplaatst
●Gebruik nooit een tegen de rijrichting in
geplaatst baby- of kinderzitje op de voorpas-
sagiersstoel als de aan/uit-schakelaar voor de
airbag in stand ON staat. (→Blz. 54)
Bij een ongeval kan het kind ernstig letsel
oplopen door de kracht waarmee de voor-
passagiersairbag wordt geactiveerd.
●Een waarschuwingslabel op de zonneklep
aan passagierszijde geeft aan dat het niet is
toegestaan om een tegen de rijrichting in
geplaatst baby- of kinderzitje op de voorpas-
sagiersstoel te plaatsen.
In onderstaande afbeelding is het label in
detail te zien.
GS450h_300h_OM_OM30F92E_(EE).book Page 73 Tuesday, November 29, 2016 2:56 PM

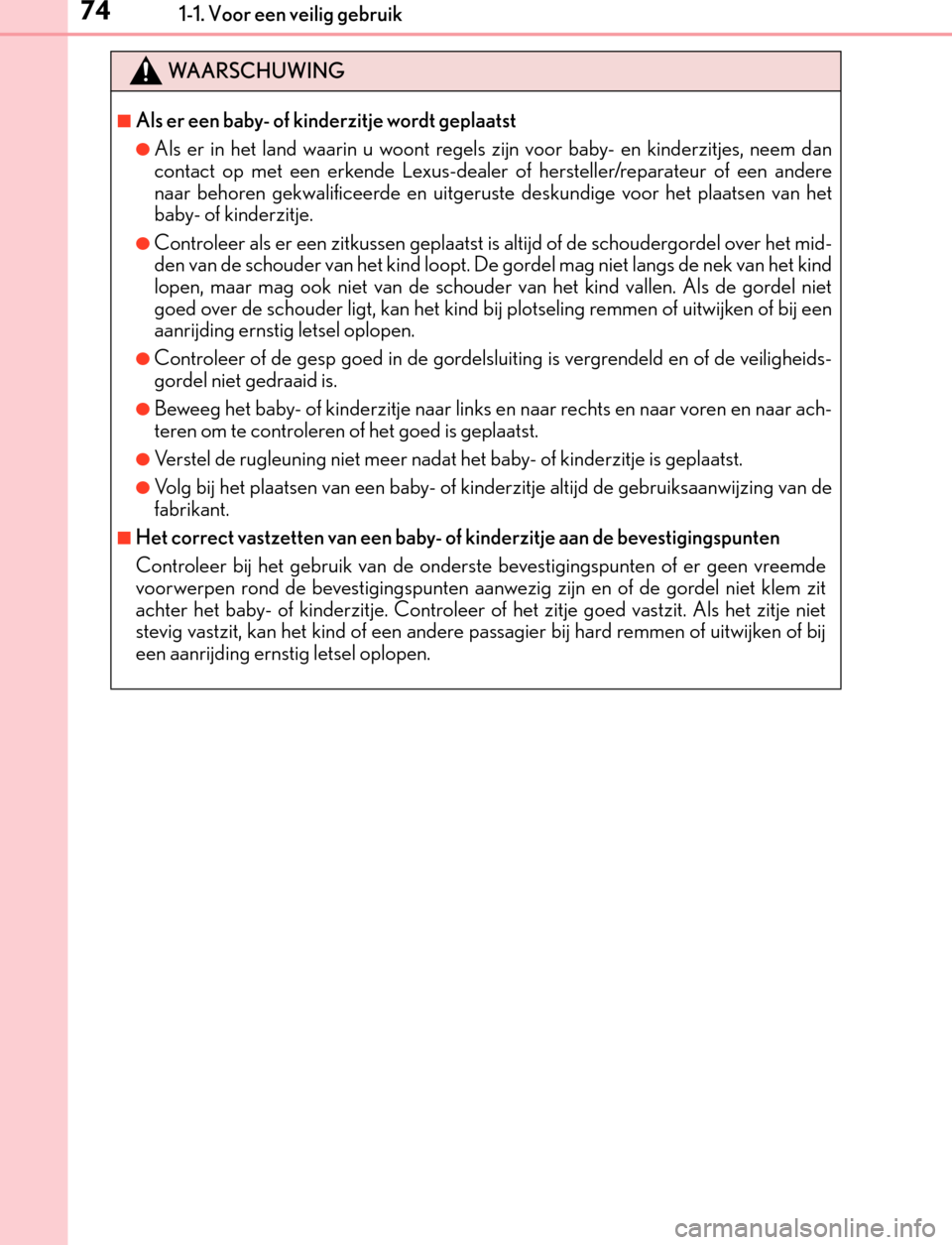

741-1. Voor een veilig gebruik
GS450h_300h_OM_OM30F92E_(EE)
WA A R S C H U W I N G
■Als er een baby- of kinderzitje wordt geplaatst
●Als er in het land waarin u woont regels zijn voor baby- en kinderzitjes, neem dan
contact op met een erkende Lexus-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige voor het plaatsen van het
baby- of kinderzitje.
●Controleer als er een zitkussen geplaatst is altijd of de schoudergordel over het mid-
den van de schouder van het kind loopt. De gordel mag niet langs de nek van het kind
lopen, maar mag ook niet van de schouder van het kind vallen. Als de gordel niet
goed over de schouder ligt, kan het kind bij plotseling remmen of uitwijken of bij een
aanrijding ernstig letsel oplopen.
●Controleer of de gesp goed in de gordelsluiting is vergrendeld en of de veiligheids-
gordel niet gedraaid is.
●Beweeg het baby- of kinderzitje naar links en naar rechts en naar voren en naar ach-
teren om te controleren of het goed is geplaatst.
●Verstel de rugleuning niet meer nadat het baby- of kinderzitje is geplaatst.
●Volg bij het plaatsen van een baby- of kinderzitje altijd de gebruiksaanwijzing van de
fabrikant.
■Het correct vastzetten van een baby- of kinderzitje aan de bevestigingspunten
Controleer bij het gebruik van de onderste bevestigingspunten of er geen vreemde
voorwerpen rond de bevestigingspunten aanwezig zijn en of de gordel niet klem zit
achter het baby- of kinderzitje. Controleer of het zitje goed vastzit. Als het zitje niet
stevig vastzit, kan het kind of een andere passagier bij hard remmen of uitwijken of bij
een aanrijding ernstig letsel oplopen.
GS450h_300h_OM_OM30F92E_(EE).book Page 74 Tuesday, November 29, 2016 2:56 PM

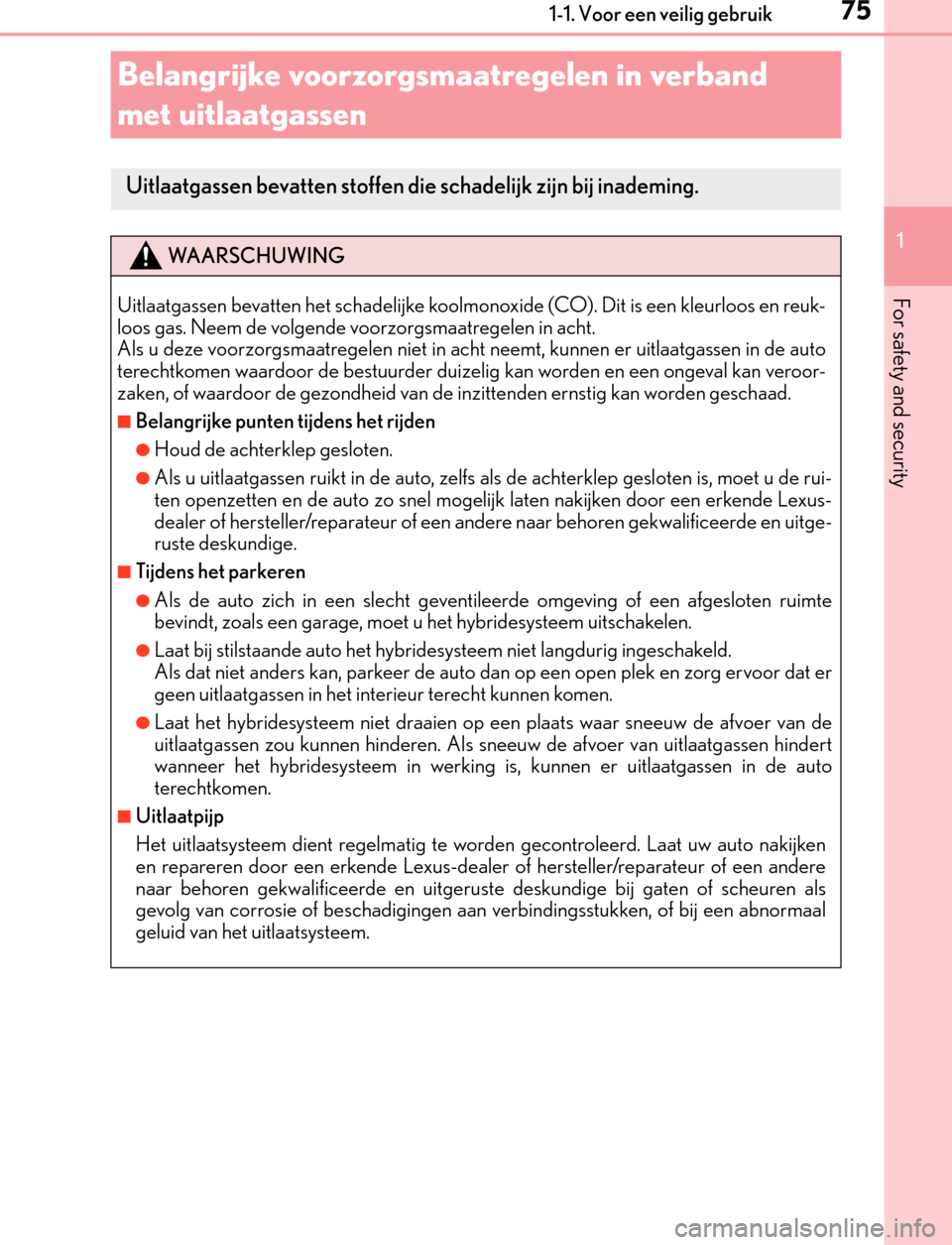

751-1. Voor een veilig gebruik
1
GS450h_300h_OM_OM30F92E_(EE)
For safety and security
Belangrijke voorzorgsmaatregelen in verband
met uitlaatgassen
Uitlaatgassen bevatten stoffen die schadelijk zijn bij inademing.
WA A R S C H U W I N G
Uitlaatgassen bevatten het schadelijke koolmonoxide (CO). Dit is een kleurloos en reuk-
loos gas. Neem de volgende voorzorgsmaatregelen in acht.
Als u deze voorzorgsmaatregelen niet in acht neemt, kunnen er uitlaatgassen in de auto
terechtkomen waardoor de bestuurder duizelig kan worden en een ongeval kan veroor-
zaken, of waardoor de gezondheid van de inzittenden ernstig kan worden geschaad.
■Belangrijke punten tijdens het rijden
●Houd de achterklep gesloten.
●Als u uitlaatgassen ruikt in de auto, zelfs als de achterklep gesloten is, moet u de rui-
ten openzetten en de auto zo snel mogelijk laten nakijken door een erkende Lexus-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■Tijdens het parkeren
●Als de auto zich in een slecht geventileerde omgeving of een afgesloten ruimte
bevindt, zoals een garage, moet u het hybridesysteem uitschakelen.
●Laat bij stilstaande auto het hybridesysteem niet langdurig ingeschakeld.
Als dat niet anders kan, parkeer de auto dan op een open plek en zorg ervoor dat er
geen uitlaatgassen in het interieur terecht kunnen komen.
●Laat het hybridesysteem niet draaien op een plaats waar sneeuw de afvoer van de
uitlaatgassen zou kunnen hinderen. Als sneeuw de afvoer van uitlaatgassen hindert
wanneer het hybridesysteem in werking is, kunnen er uitlaatgassen in de auto
terechtkomen.
■Uitlaatpijp
Het uitlaatsysteem dient regelmatig te worden gecontroleerd. Laat uw auto nakijken
en repareren door een erkende Lexus-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige bij gaten of scheuren als
gevolg van corrosie of beschadigingen aan verbindingsstukken, of bij een abnormaal
geluid van het uitlaatsysteem.
GS450h_300h_OM_OM30F92E_(EE).book Page 75 Tuesday, November 29, 2016 2:56 PM

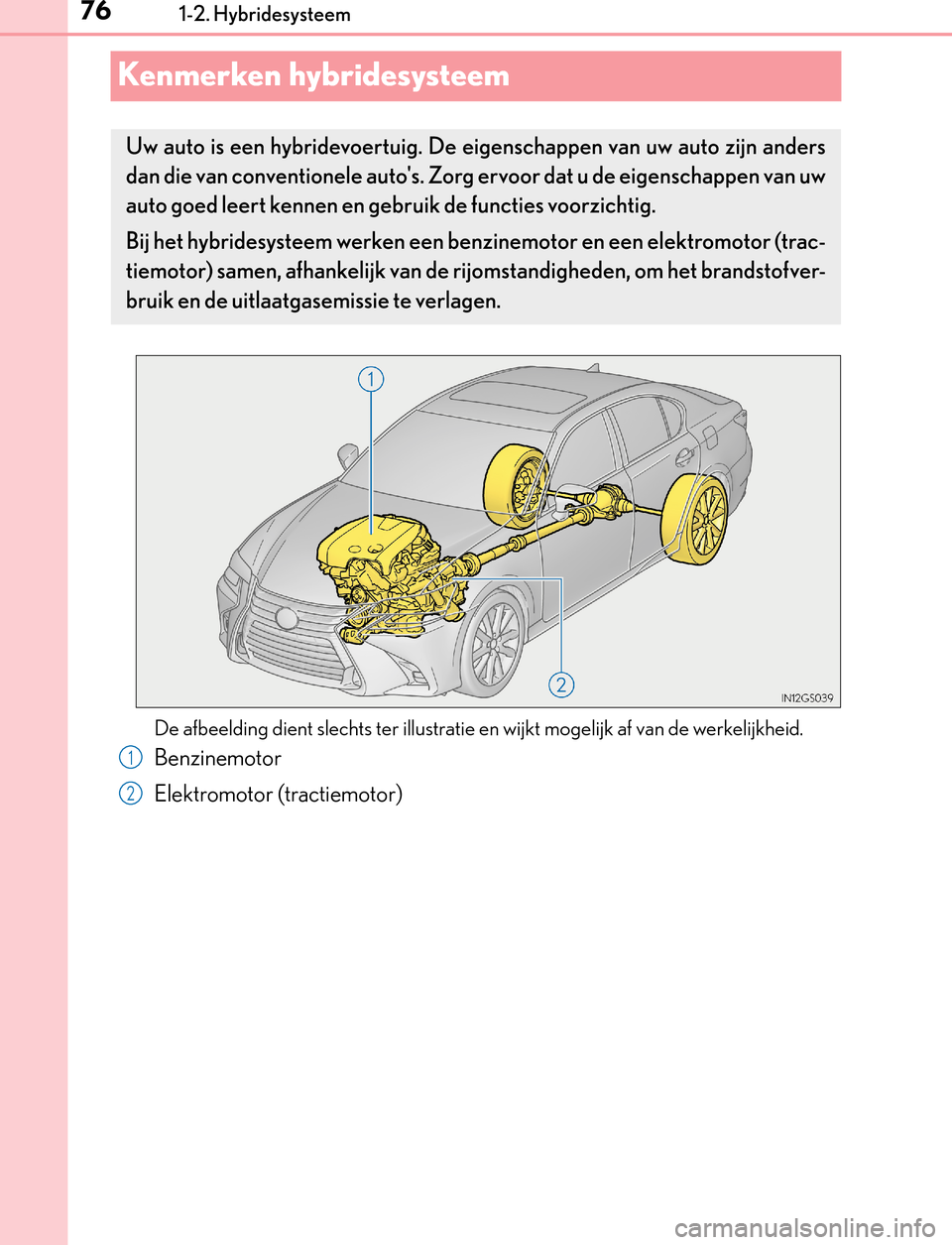

761-2. Hybridesysteem
GS450h_300h_OM_OM30F92E_(EE)
Kenmerken hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.
Benzinemotor
Elektromotor (tractiemotor)
Uw auto is een hybridevoertuig. De eigenschappen van uw auto zijn anders
dan die van conventionele auto's. Zorg ervoor dat u de eigenschappen van uw
auto goed leert kennen en gebruik de functies voorzichtig.
Bij het hybridesysteem werken een benzinemotor en een elektromotor (trac-
tiemotor) samen, afhankelijk van de rijomstandigheden, om het brandstofver-
bruik en de uitlaatgasemissie te verlagen.
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 76 Tuesday, November 29, 2016 2:56 PM

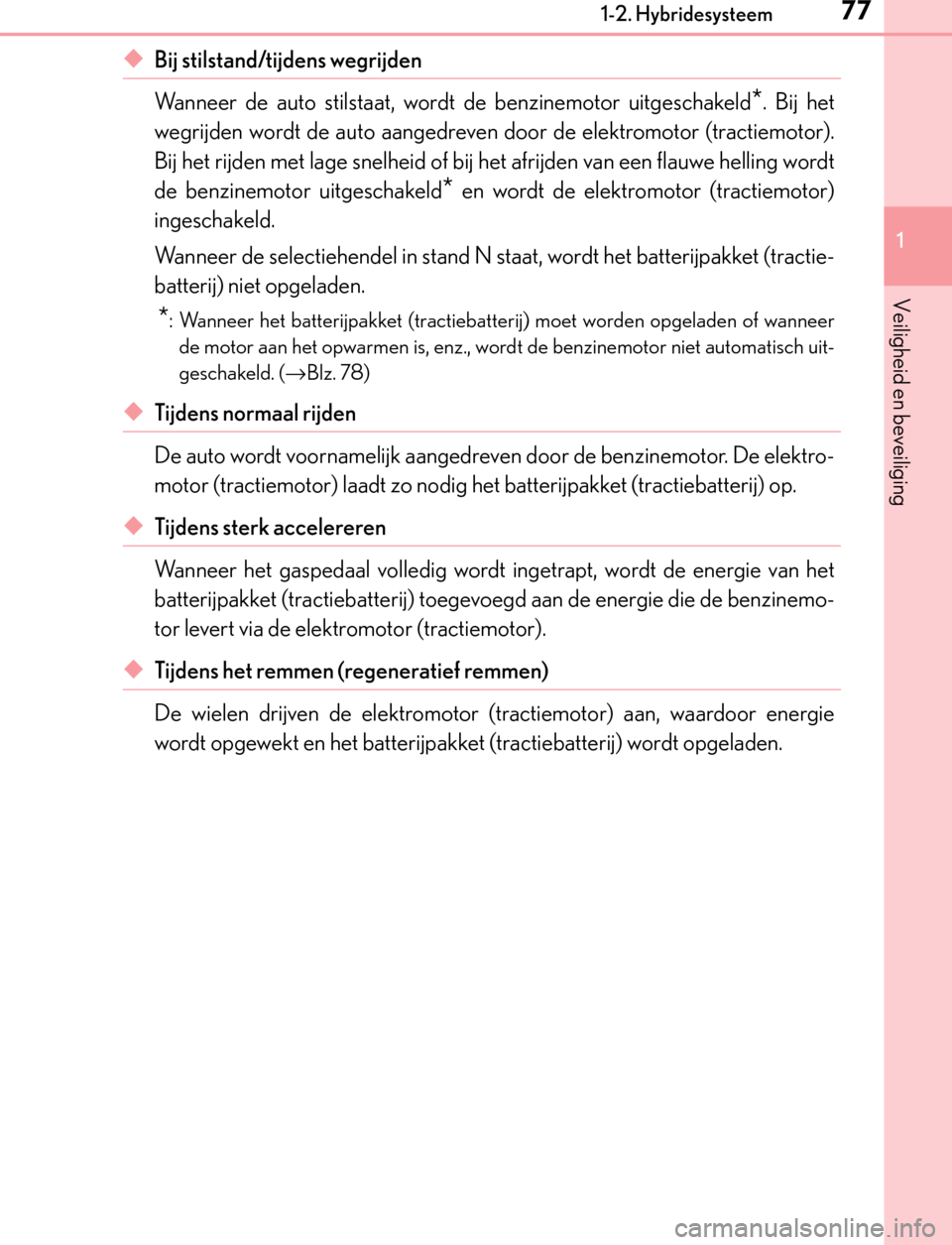

771-2. Hybridesysteem
1
GS450h_300h_OM_OM30F92E_(EE)
Veiligheid en beveiliging
◆Bij stilstand/tijdens wegrijden
Wanneer de auto stilstaat, wordt de benzinemotor uitgeschakeld
*. Bij het
wegrijden wordt de auto aangedreven door de elektromotor (tractiemotor).
Bij het rijden met lage snelheid of bij het afrijden van een flauwe helling wordt
de benzinemotor uitgeschakeld
* en wordt de elektromotor (tractiemotor)
ingeschakeld.
Wanneer de selectiehendel in stand N staat, wordt het batterijpakket (tractie-
batterij) niet opgeladen.
*: Wanneer het batterijpakket (tractiebatterij) moet worden opgeladen of wanneer
de motor aan het opwarmen is, enz., wordt de benzinemotor niet automatisch uit-
geschakeld. (→Blz. 78)
◆Tijdens normaal rijden
De auto wordt voornamelijk aangedreven door de benzinemotor. De elektro-
motor (tractiemotor) laadt zo nodig het batterijpakket (tractiebatterij) op.
◆Tijdens sterk accelereren
Wanneer het gaspedaal volledig wordt ingetrapt, wordt de energie van het
batterijpakket (tractiebatterij) toegevoegd aan de energie die de benzinemo-
tor levert via de elektromotor (tractiemotor).
◆Tijdens het remmen (regeneratief remmen)
De wielen drijven de elektromotor (tractiemotor) aan, waardoor energie
wordt opgewekt en het batterijpakket (tractiebatterij) wordt opgeladen.
GS450h_300h_OM_OM30F92E_(EE).book Page 77 Tuesday, November 29, 2016 2:56 PM

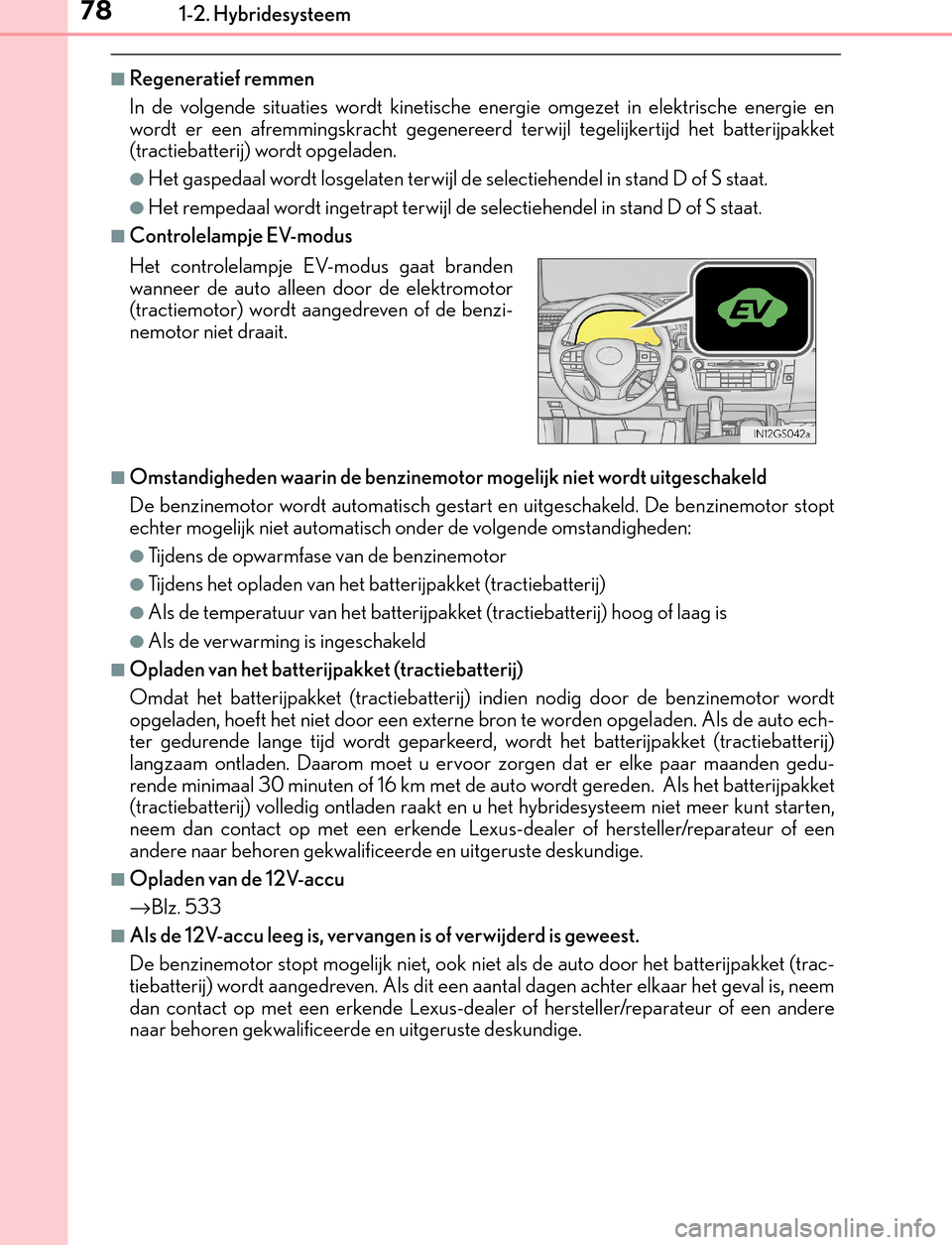

781-2. Hybridesysteem
GS450h_300h_OM_OM30F92E_(EE)
■Regeneratief remmen
In de volgende situaties wordt kinetische energie omgezet in elektrische energie en
wordt er een afremmingskracht gegenereerd terwijl tegelijkertijd het batterijpakket
(tractiebatterij) wordt opgeladen.
●Het gaspedaal wordt losgelaten terwijl de selectiehendel in stand D of S staat.
●Het rempedaal wordt ingetrapt terwijl de selectiehendel in stand D of S staat.
■Controlelampje EV-modus
■Omstandigheden waarin de benzinemotor mogelijk niet wordt uitgeschakeld
De benzinemotor wordt automatisch gestart en uitgeschakeld. De benzinemotor stopt
echter mogelijk niet automatisch onder de volgende omstandigheden:
●Tijdens de opwarmfase van de benzinemotor
●Tijdens het opladen van het batterijpakket (tractiebatterij)
●Als de temperatuur van het batterijpakket (tractiebatterij) hoog of laag is
●Als de verwarming is ingeschakeld
■Opladen van het batterijpakket (tractiebatterij)
Omdat het batterijpakket (tractiebatterij) indien nodig door de benzinemotor wordt
opgeladen, hoeft het niet door een externe bron te worden opgeladen. Als de auto ech-
ter gedurende lange tijd wordt geparkeerd, wordt het batterijpakket (tractiebatterij)
langzaam ontladen. Daarom moet u ervoor zorgen dat er elke paar maanden gedu-
rende minimaal 30 minuten of 16 km met de auto wordt gereden. Als het batterijpakket
(tractiebatterij) volledig ontladen raakt en u het hybridesysteem niet meer kunt starten,
neem dan contact op met een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■Opladen van de 12V-accu
→Blz. 533
■Als de 12V-accu leeg is, vervangen is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpakket (trac-
tiebatterij) wordt aangedreven. Als dit een aantal dagen achter elkaar het geval is, neem
dan contact op met een erkende Lexus-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. Het controlelampje EV-modus gaat branden
wanneer de auto alleen door de elektromotor
(tractiemotor) wordt aangedreven of de benzi-
nemotor niet draait.
GS450h_300h_OM_OM30F92E_(EE).book Page 78 Tuesday, November 29, 2016 2:56 PM

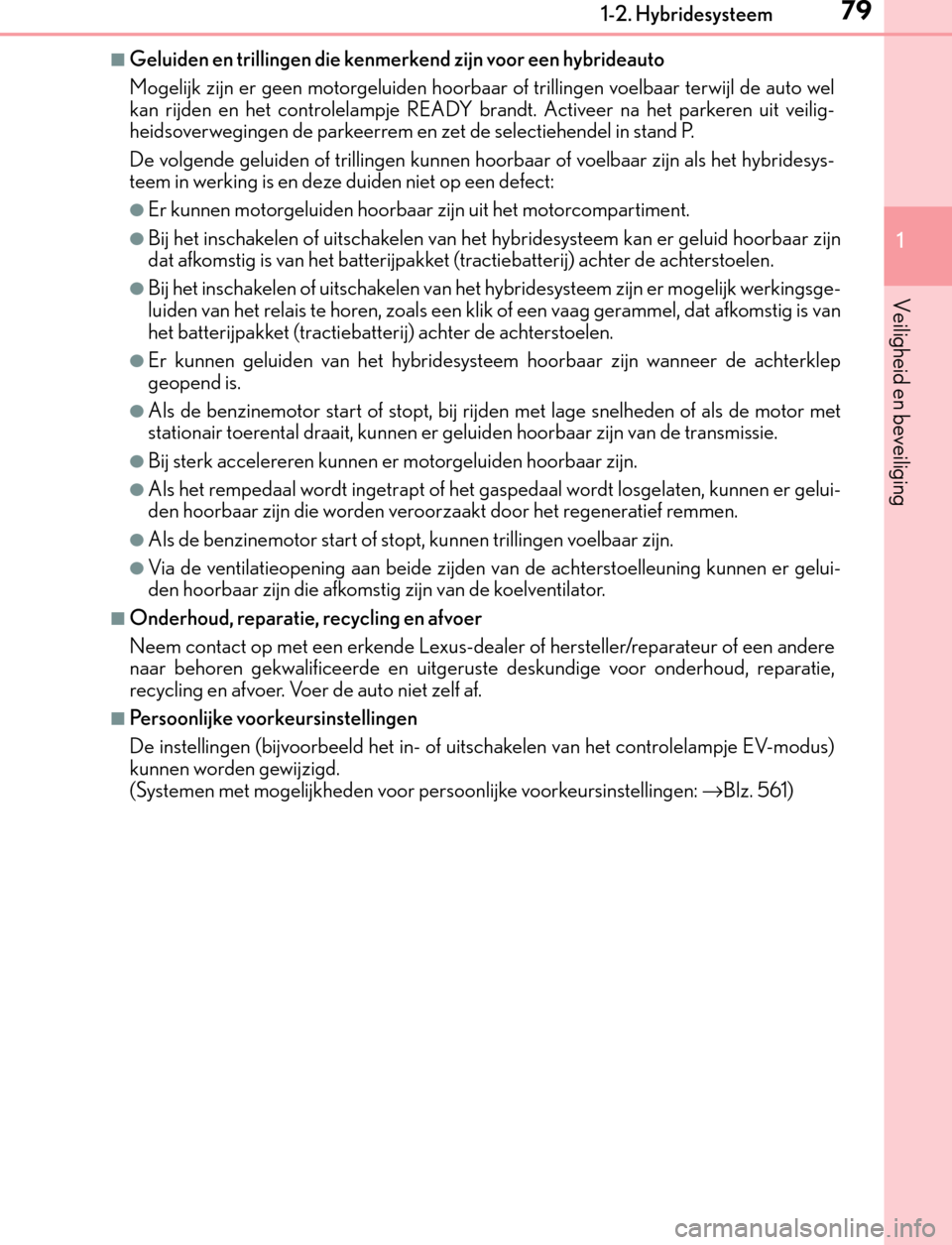

791-2. Hybridesysteem
1
GS450h_300h_OM_OM30F92E_(EE)
Veiligheid en beveiliging
■Geluiden en trillingen die kenmerkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voelbaar terwijl de auto wel
kan rijden en het controlelampje READY brandt. Activeer na het parkeren uit veilig-
heidsoverwegingen de parkeerrem en zet de selectiehendel in stand P.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het hybridesys-
teem in werking is en deze duiden niet op een defect:
●Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment.
●Bij het inschakelen of uitschakelen van het hybridesysteem kan er geluid hoorbaar zijn
dat afkomstig is van het batterijpakket (tractiebatterij) achter de achterstoelen.
●Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk werkingsge-
luiden van het relais te horen, zoals een klik of een vaag gerammel, dat afkomstig is van
het batterijpakket (tractiebatterij) achter de achterstoelen.
●Er kunnen geluiden van het hybridesysteem hoorbaar zijn wanneer de achterklep
geopend is.
●Als de benzinemotor start of stopt, bij rijden met lage snelheden of als de motor met
stationair toerental draait, kunnen er geluiden hoorbaar zijn van de transmissie.
●Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
●Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kunnen er gelui-
den hoorbaar zijn die worden veroorzaakt door het regeneratief remmen.
●Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
●Via de ventilatieopening aan beide zijden van de achterstoelleuning kunnen er gelui-
den hoorbaar zijn die afkomstig zijn van de koelventilator.
■Onderhoud, reparatie, recycling en afvoer
Neem contact op met een erkende Lexus-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige voor onderhoud, reparatie,
recycling en afvoer. Voer de auto niet zelf af.
■Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld het in- of uitschakelen van het controlelampje EV-modus)
kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: →Blz. 561)
GS450h_300h_OM_OM30F92E_(EE).book Page 79 Tuesday, November 29, 2016 2:56 PM

801-2. Hybridesysteem
GS450h_300h_OM_OM30F92E_(EE)

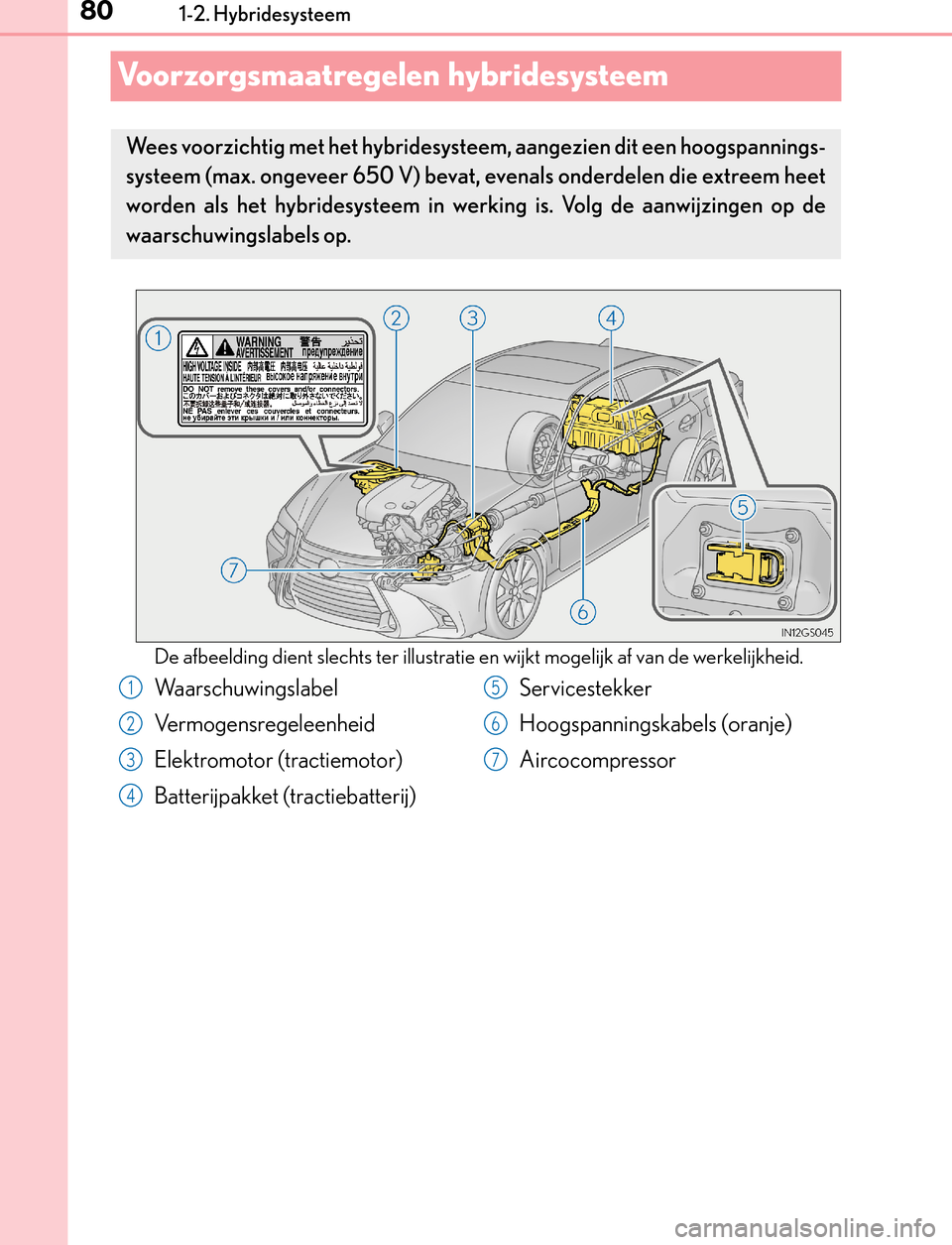

Voorzorgsmaatregelen hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.
Wees voorzichtig met het hybridesysteem, aangezien dit een hoogspannings-
systeem (max. ongeveer 650 V) bevat, evenals onderdelen die extreem heet
worden als het hybridesysteem in werking is. Volg de aanwijzingen op de
waarschuwingslabels op.
Waarschuwingslabel
Vermogensregeleenheid
Elektromotor (tractiemotor)
Batterijpakket (tractiebatterij)Servicestekker
Hoogspanningskabels (oranje)
Aircocompressor1
2
3
4
5
6
7
GS450h_300h_OM_OM30F92E_(EE).book Page 80 Tuesday, November 29, 2016 2:56 PM
