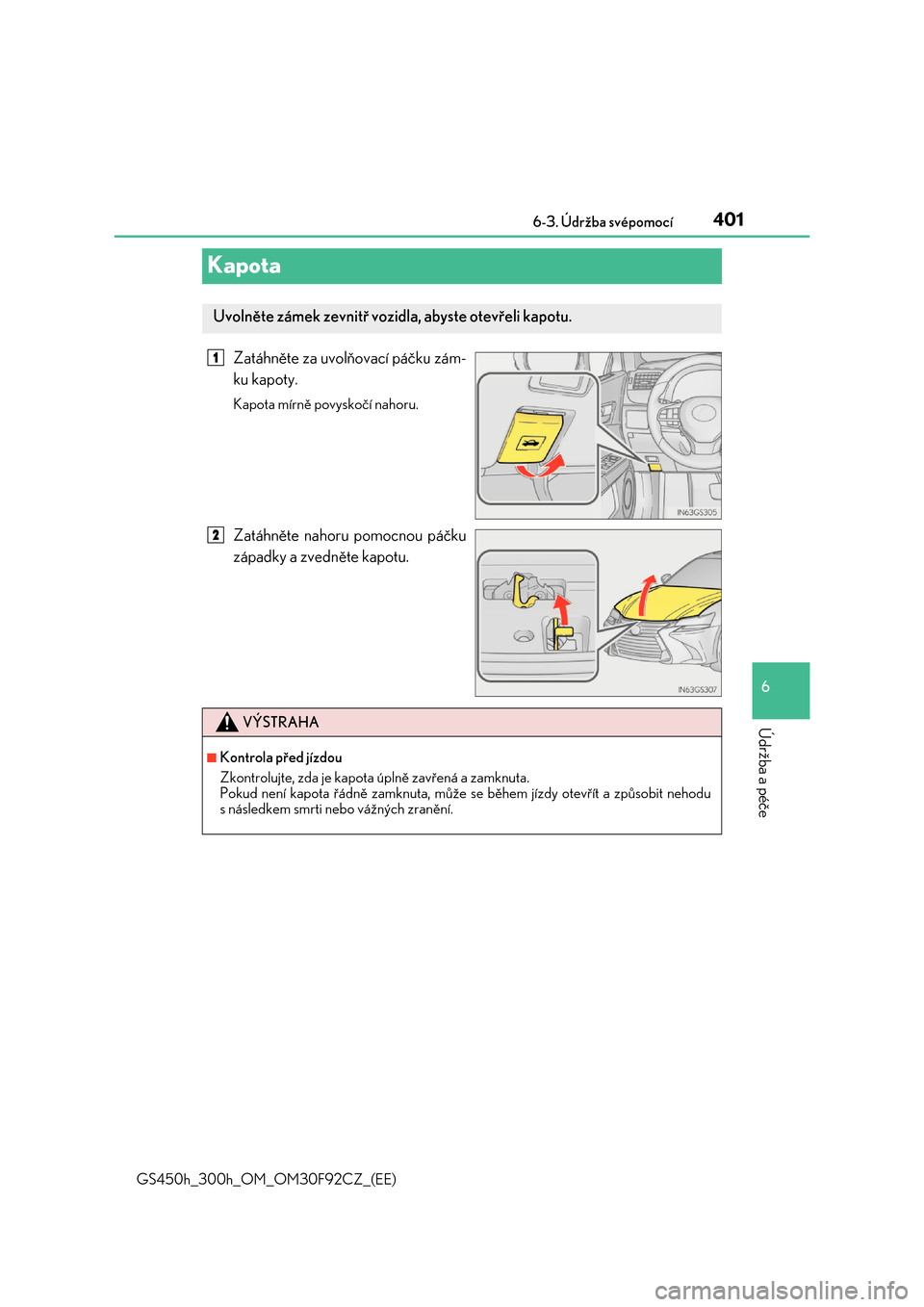

Page 401 of 600

401
6
6-3. Údržba svépomocí
Údržba a péče
GS450h_300h_OM_OM30F92CZ_(EE)
Kapota
Zatáhněte za uvolňovací páčku zám-
ku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou páčku
západky a zvedněte kapotu.
Uvolněte zámek zevnitř vozidl a, abyste otevřeli kapotu.
1
2
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způsobit nehodu
s následkem smrti nebo vážných zranění.

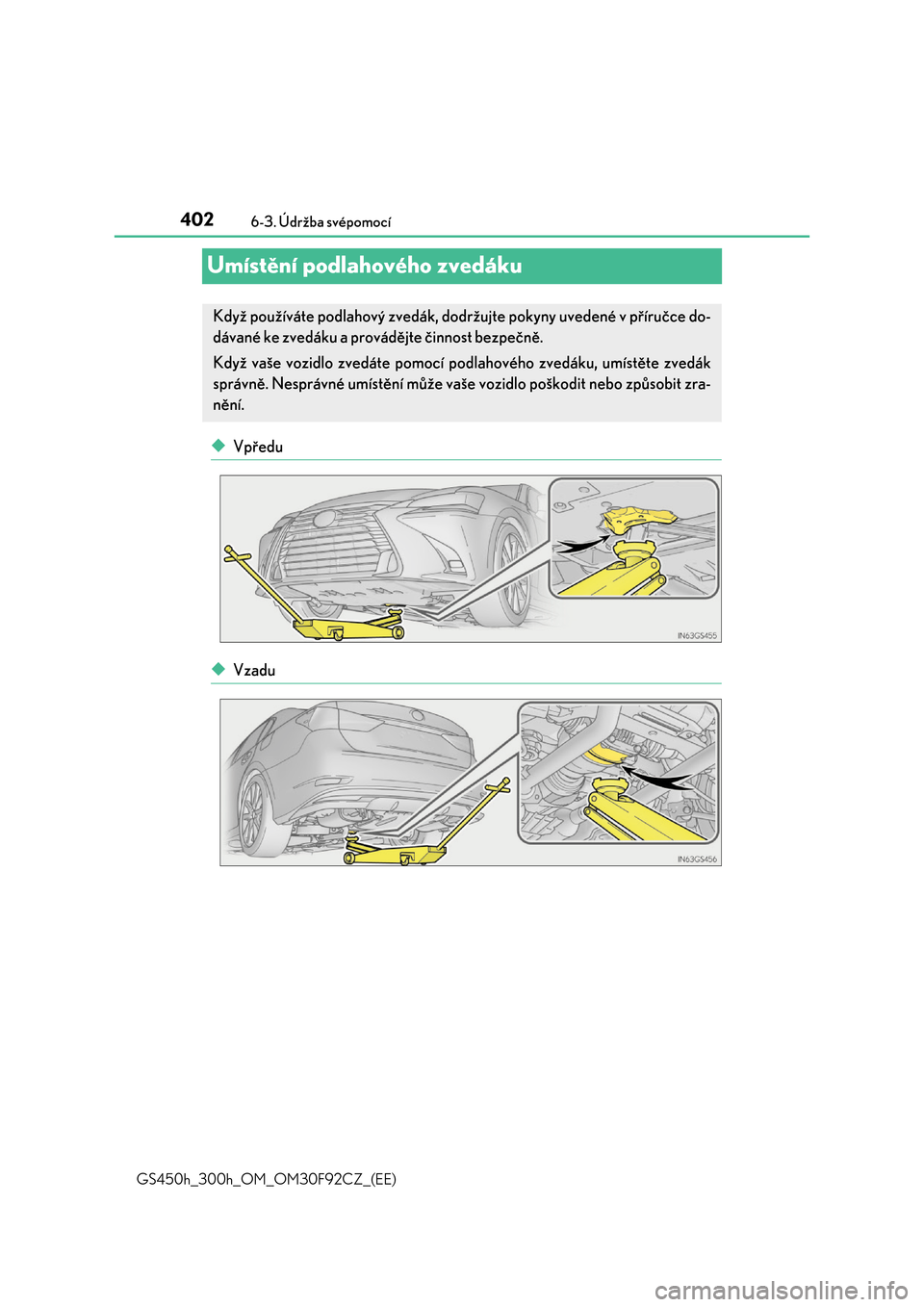

Page 402 of 600

4026-3. Údržba svépomocí
GS450h_300h_OM_OM30F92CZ_(EE)
Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené v příručce do-
dávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí po dlahového zvedáku, umístěte zvedák
správně. Nesprávné umístění může vaše vozidlo poškodit nebo způsobit zra-
nění.

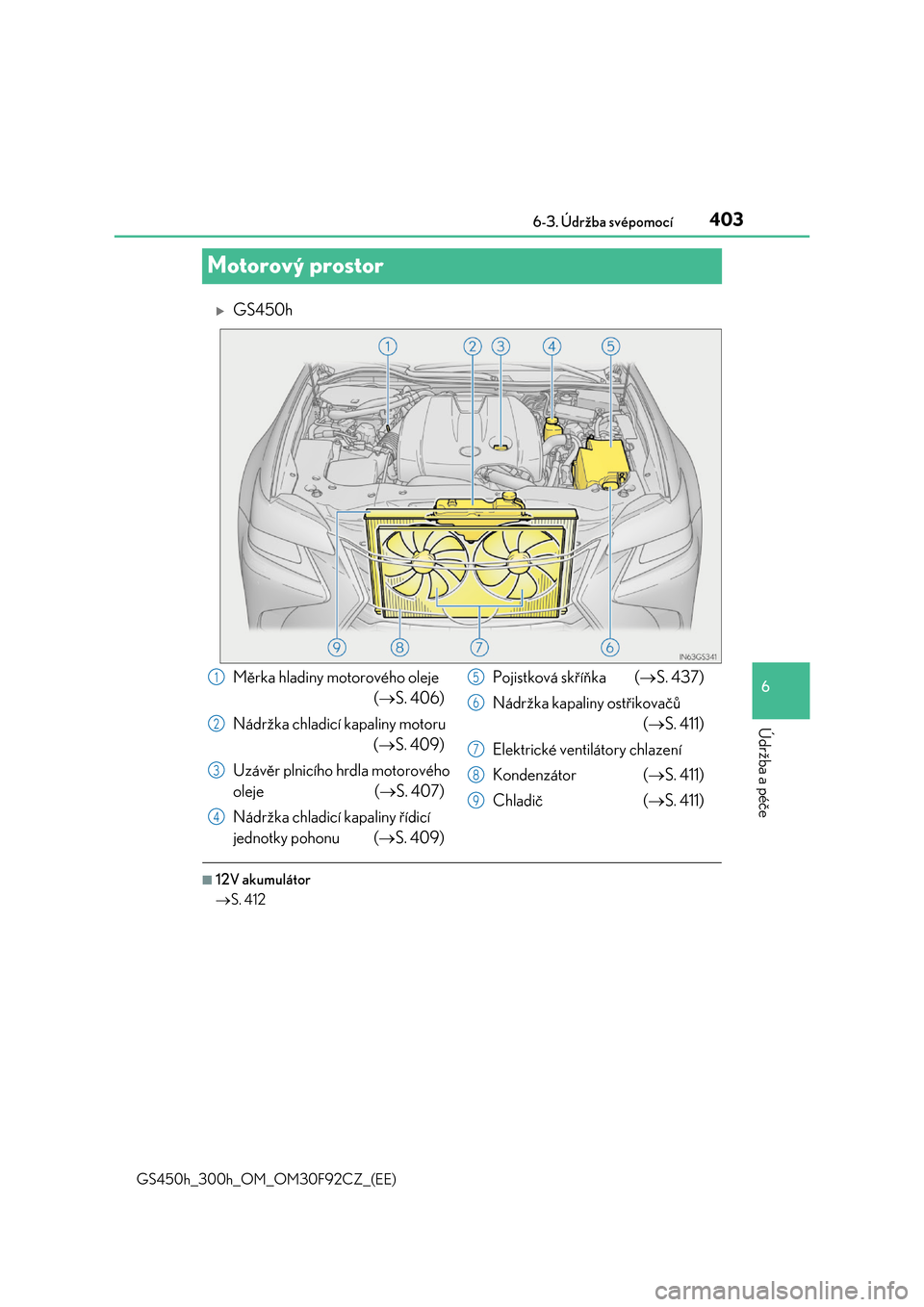

Page 403 of 600

403
6
6-3. Údržba svépomocí
Údržba a péče
GS450h_300h_OM_OM30F92CZ_(EE)
Motorový prostor
GS450h
■12V akumulátor
S. 412
Měrka hladiny motorového oleje
( S. 406)
Nádržka chladicí kapaliny motoru
( S. 409)
Uzávěr plnicího hrdla motorového
oleje ( S. 407)
Nádržka chladicí kapaliny řídicí
jednotky pohonu ( S. 409)
Pojistková skříňka ( S. 437)
Nádržka kapaliny ostřikovačů
( S. 411)
Elektrické vent ilátory chlazení
Kondenzátor ( S. 411)
Chladič ( S. 411)
1
2
3
4
5
6
7
8
9

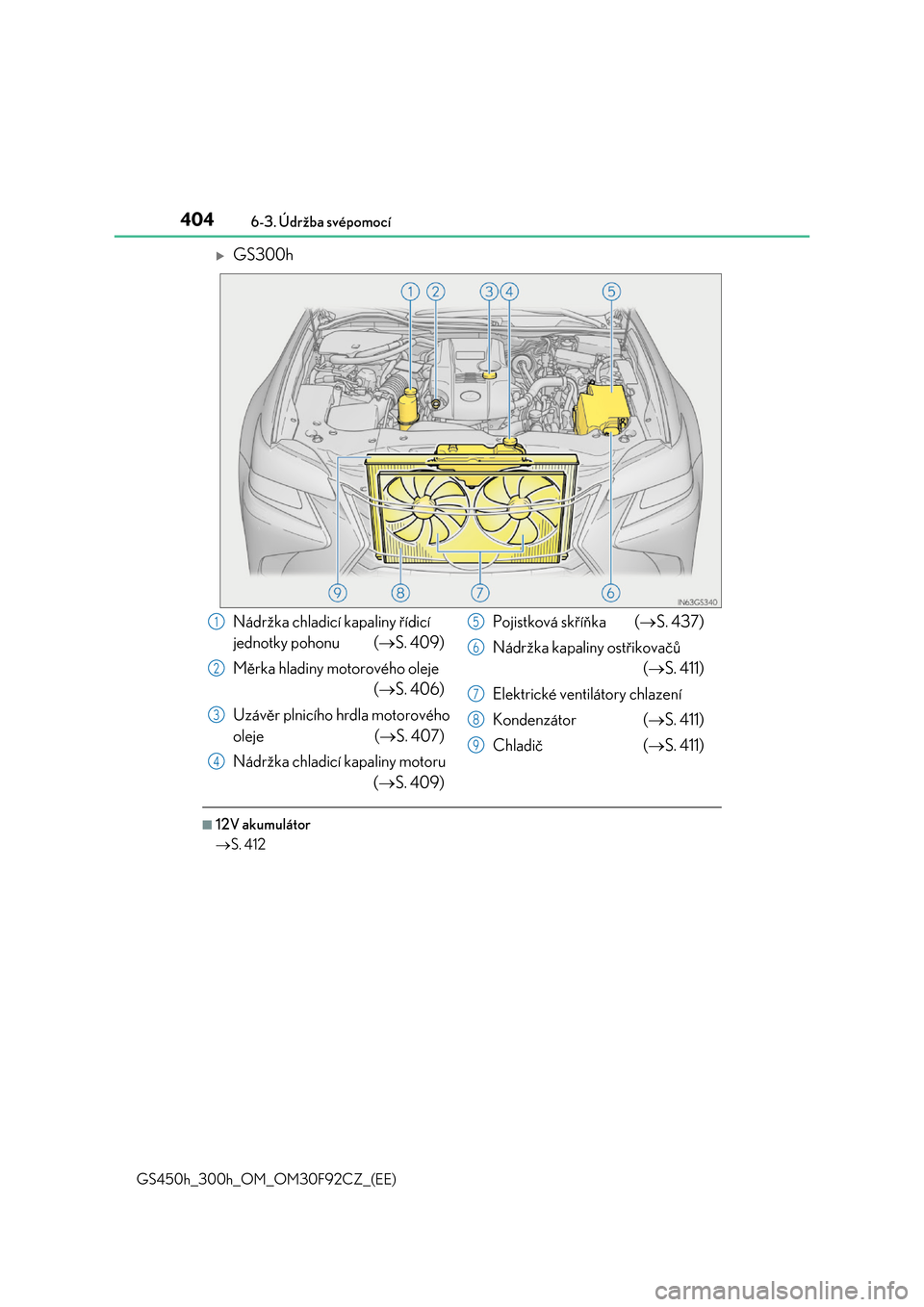

Page 404 of 600

4046-3. Údržba svépomocí
GS450h_300h_OM_OM30F92CZ_(EE)
GS300h
■12V akumulátor
S. 412
Nádržka chladicí kapaliny řídicí
jednotky pohonu ( S. 409)
Měrka hladiny motorového oleje
( S. 406)
Uzávěr plnicího hrdla motorového
oleje ( S. 407)
Nádržka chladicí kapaliny motoru
( S. 409)
Pojistková skříňka ( S. 437)
Nádržka kapaliny ostřikovačů
( S. 411)
Elektrické vent ilátory chlazení
Kondenzátor ( S. 411)
Chladič ( S. 411)
1
2
3
4
5
6
7
8
9

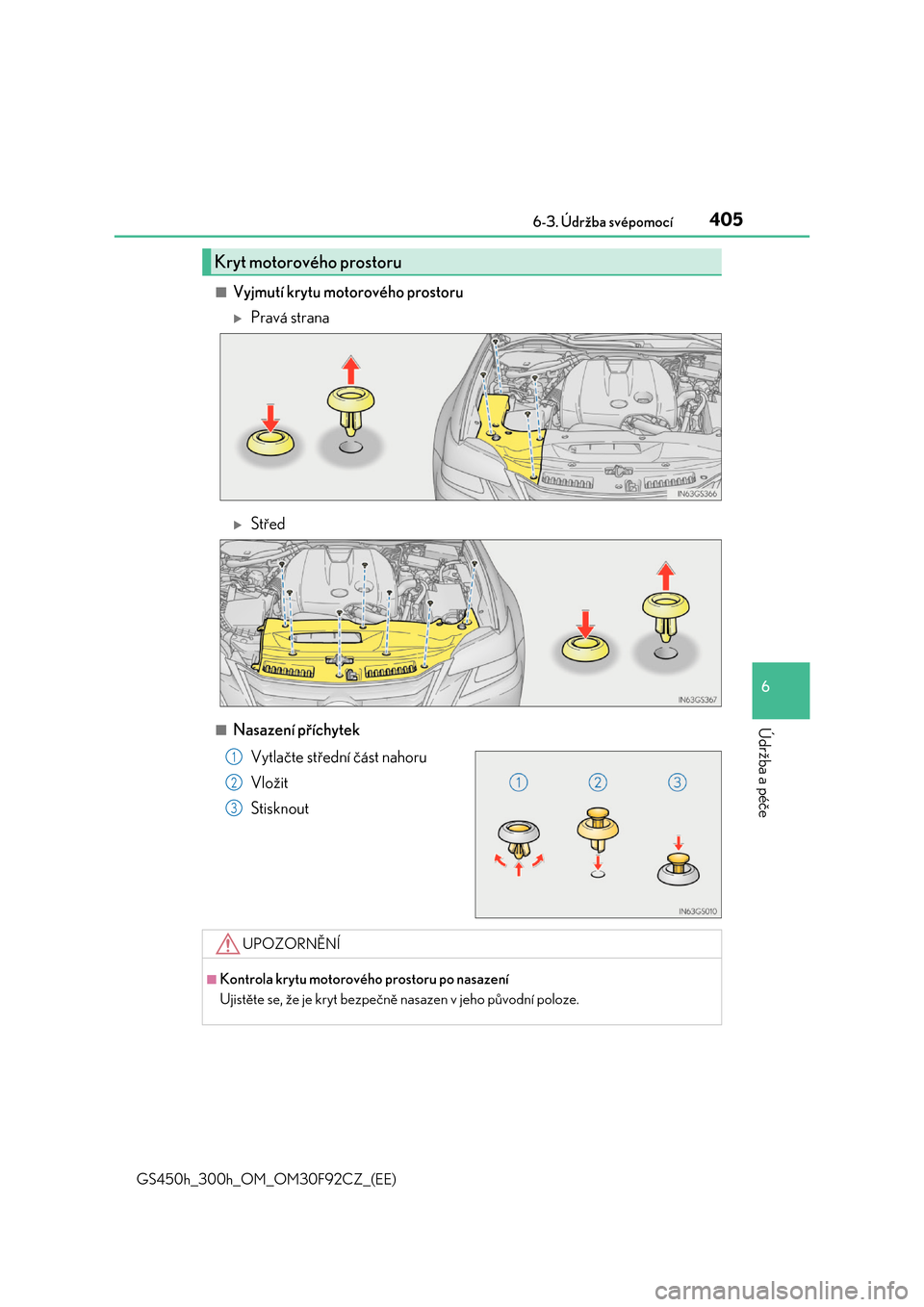

Page 405 of 600

405 6-3. Údržba svépomocí
6
Údržba a péče
GS450h_300h_OM_OM30F92CZ_(EE)
■Vyjmutí krytu motorového prostoru
Pravá strana
Střed
■Nasazení příchytek
Vytlačte střední část nahoru
Vložit
Stisknout
Kryt motorového prostoru
1
2
3
UPOZORNĚNÍ
■Kontrola krytu motorového prostoru po nasazení
Ujistěte se, že je kr yt bezpečně nasazen v jeho původní poloze.

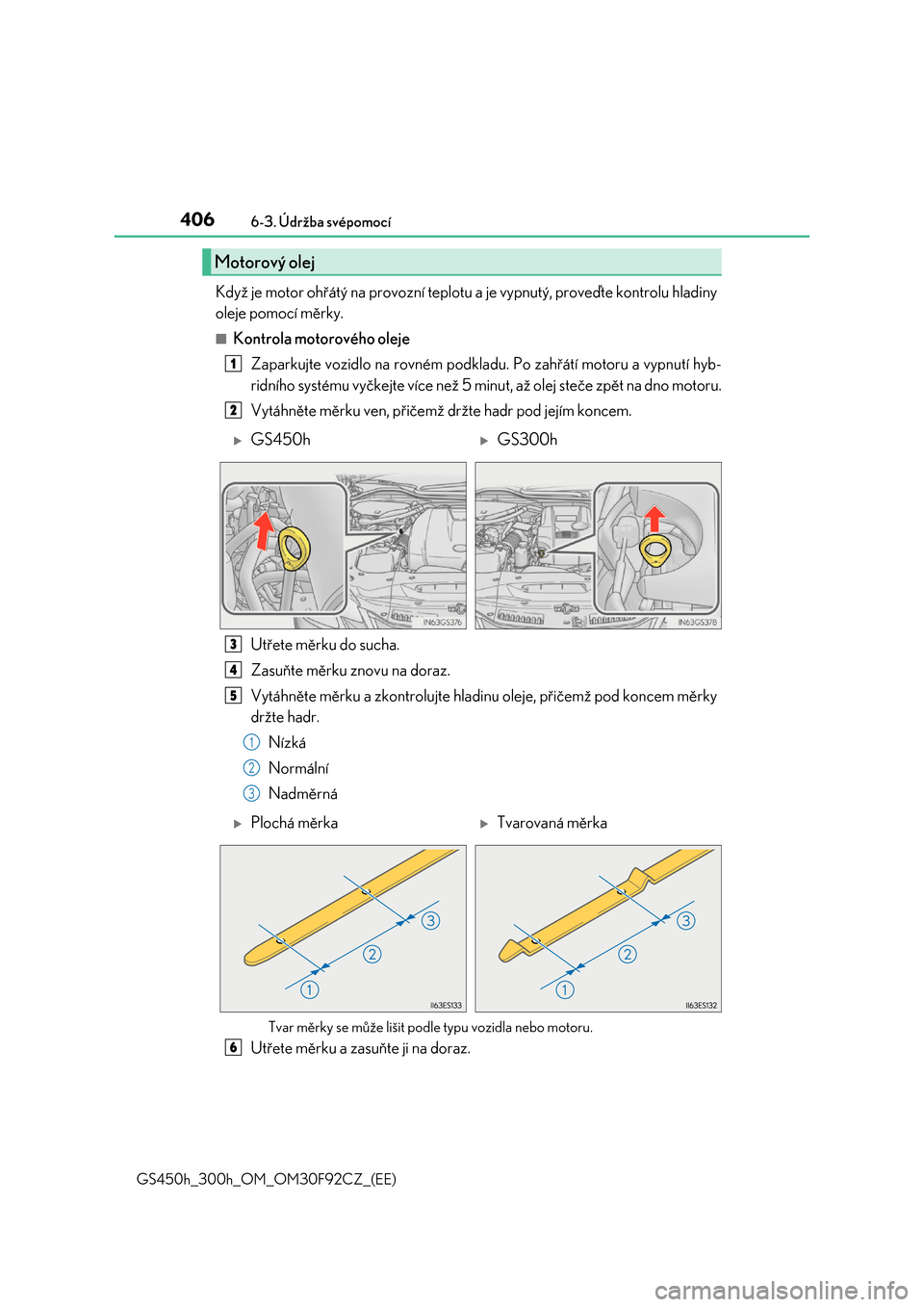

Page 406 of 600

4066-3. Údržba svépomocí
GS450h_300h_OM_OM30F92CZ_(EE)
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kontrolu hladiny
oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkla du. Po zahřátí motoru a vypnutí hyb-
ridního systému vyčkejte více než 5 minu t, až olej steče zpět na dno motoru.
Vytáhněte měrku ven, přičemž držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod koncem měrky
držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
GS450hGS300h
3
4
5
1
2
3
Plochá měrkaTvarovaná měrka
6

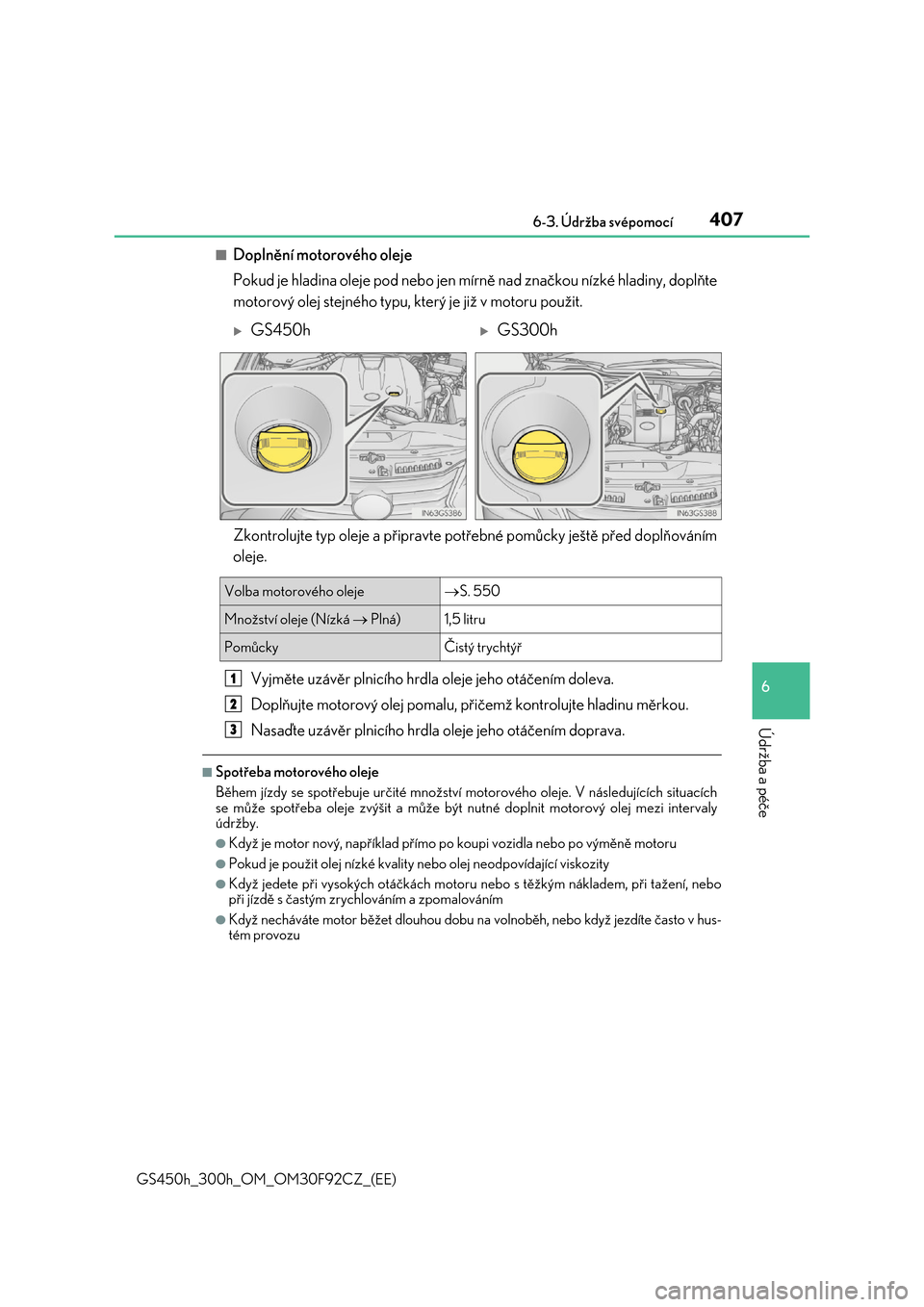

Page 407 of 600

407 6-3. Údržba svépomocí
6
Údržba a péče
GS450h_300h_OM_OM30F92CZ_(EE)
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen mí rně nad značkou nízké hladiny, doplňte
motorový olej stejného typu, který je již v motoru použit.
Zkontrolujte typ oleje a připravte potř ebné pomůcky ještě před doplňováním
oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, př ičemž kontrolujte hladinu měrkou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících situacích
se může spotřeba oleje zvýšit a může být nutné doplnit motorový olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně motoru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při tažení, nebo
při jízdě s častým zryc hlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte často v hus- tém provozu
GS450hGS300h
Volba motorového oleje S. 550
Množství oleje (Nízká Plná) 1,5 litru
Pomůcky Čistý trychtýř
1
2
3
Page 408 of 600

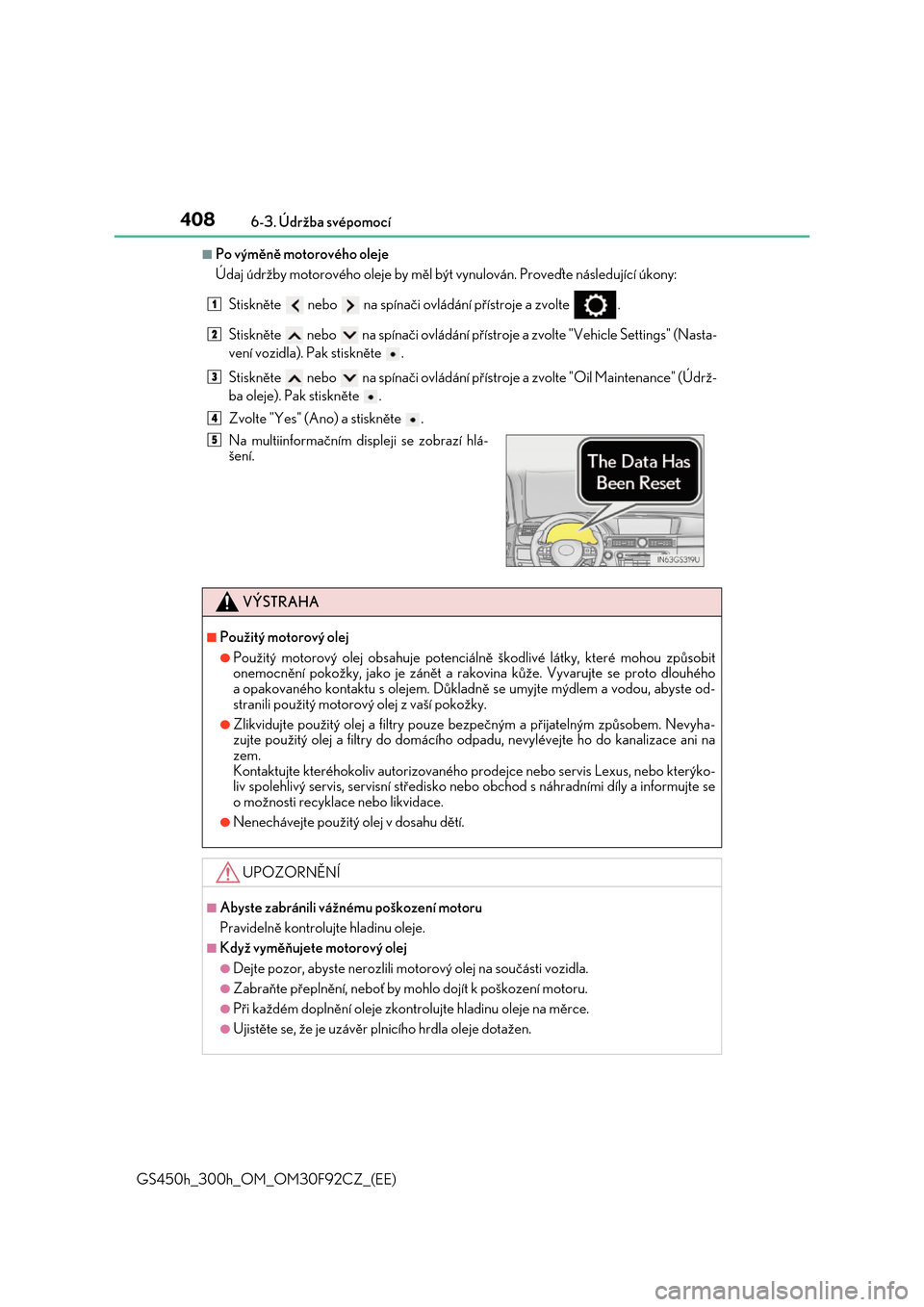

4086-3. Údržba svépomocí
GS450h_300h_OM_OM30F92CZ_(EE)
■Po výměně motorového oleje
Údaj údržby motorového oleje by měl bý t vynulován. Proveďte následující úkony:
Stiskněte nebo na spínači ovládání přístroje a zvolte .
Stiskněte nebo na spínači ovládání přístroje a zvolte "Vehicle Settings" (Nasta-
vení vozidla). Pak stiskněte .
Stiskněte nebo na spínači ovládání př ístroje a zvolte "Oil Maintenance" (Údrž-
ba oleje). Pak stiskněte .
Zvolte "Yes" (Ano) a stiskněte .
Na multiinformačním displeji se zobrazí hlá- šení.
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciá lně škodlivé látky, které mohou způsobit onemocnění pokožky, jako je zánět a ra kovina kůže. Vyvarujte se proto dlouhého
a opakovaného kontaktu s olejem. Důkladně se umyjte mýdlem a vodou, abyste od-
stranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem. Nevyha-
zujte použitý olej a filtry do domácího od padu, nevylévejte ho do kanalizace ani na
zem. Kontaktujte kteréhokoliv autorizovaného pr odejce nebo servis Lexus, nebo kterýko-
liv spolehlivý servis, servisní středisko nebo obchod s náhradními díly a informujte se
o možnosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážn ému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili moto rový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
1
2
3
4
5

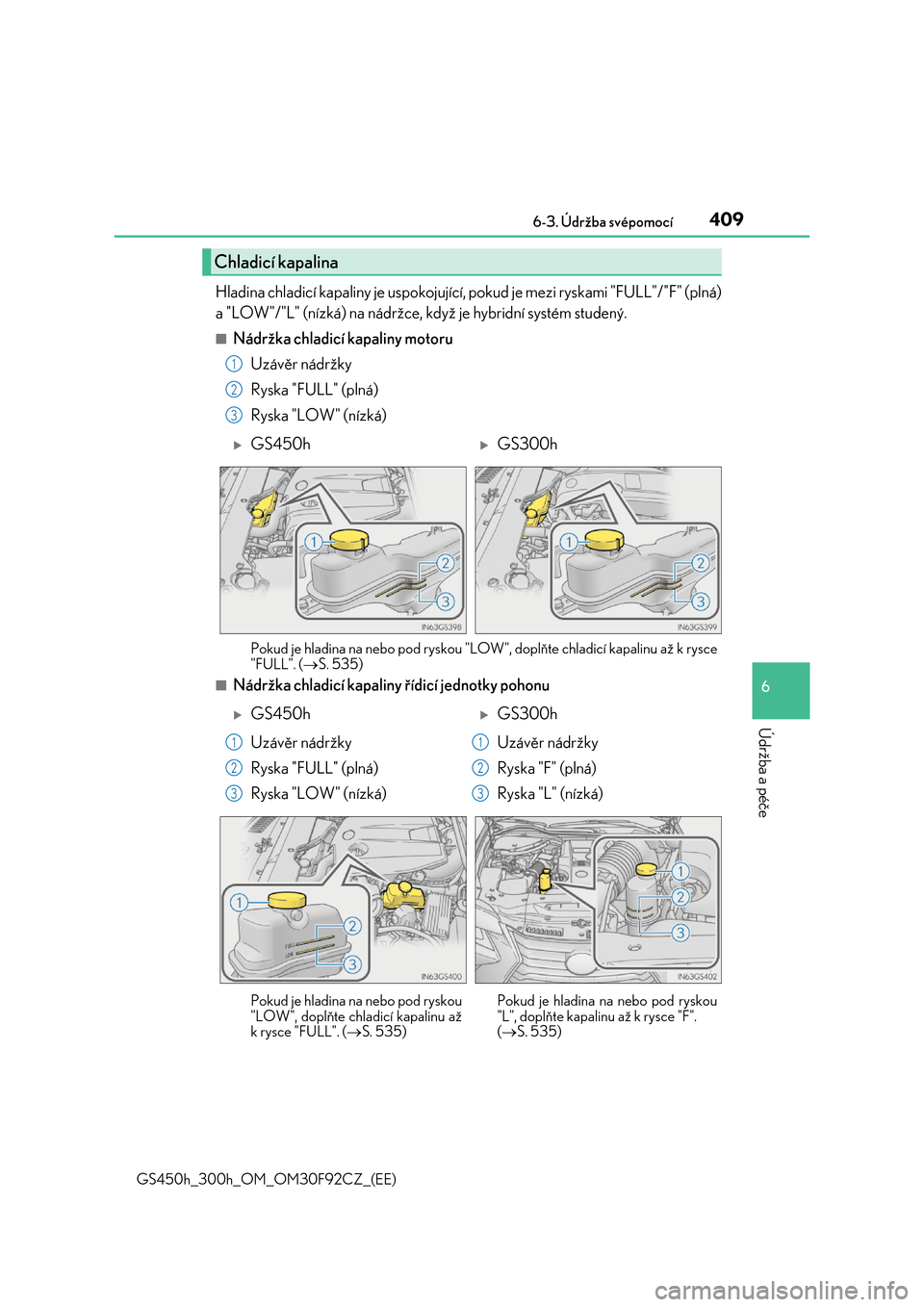

Page 409 of 600

409 6-3. Údržba svépomocí
6
Údržba a péče
GS450h_300h_OM_OM30F92CZ_(EE)
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskami "FULL"/"F" (plná)
a "LOW"/"L" (nízká) na nádržce, kd yž je hybridní systém studený.
■Nádržka chladicí kapaliny motoru
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou "LOW ", doplňte chladicí kapalinu až k rysce
"FULL". ( S. 535)
■Nádržka chladicí kapaliny řídicí jednotky pohonu
Chladicí kapalina
1
2
3
GS450hGS300h
GS450hGS300h
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Uzávěr nádržky
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chla dicí kapalinu až k rysce "FULL". ( S. 535)
Pokud je hladina na nebo pod ryskou
"L", doplňte kapalinu až k rysce "F". ( S. 535)
1
2
3
1
2
3
Page 410 of 600

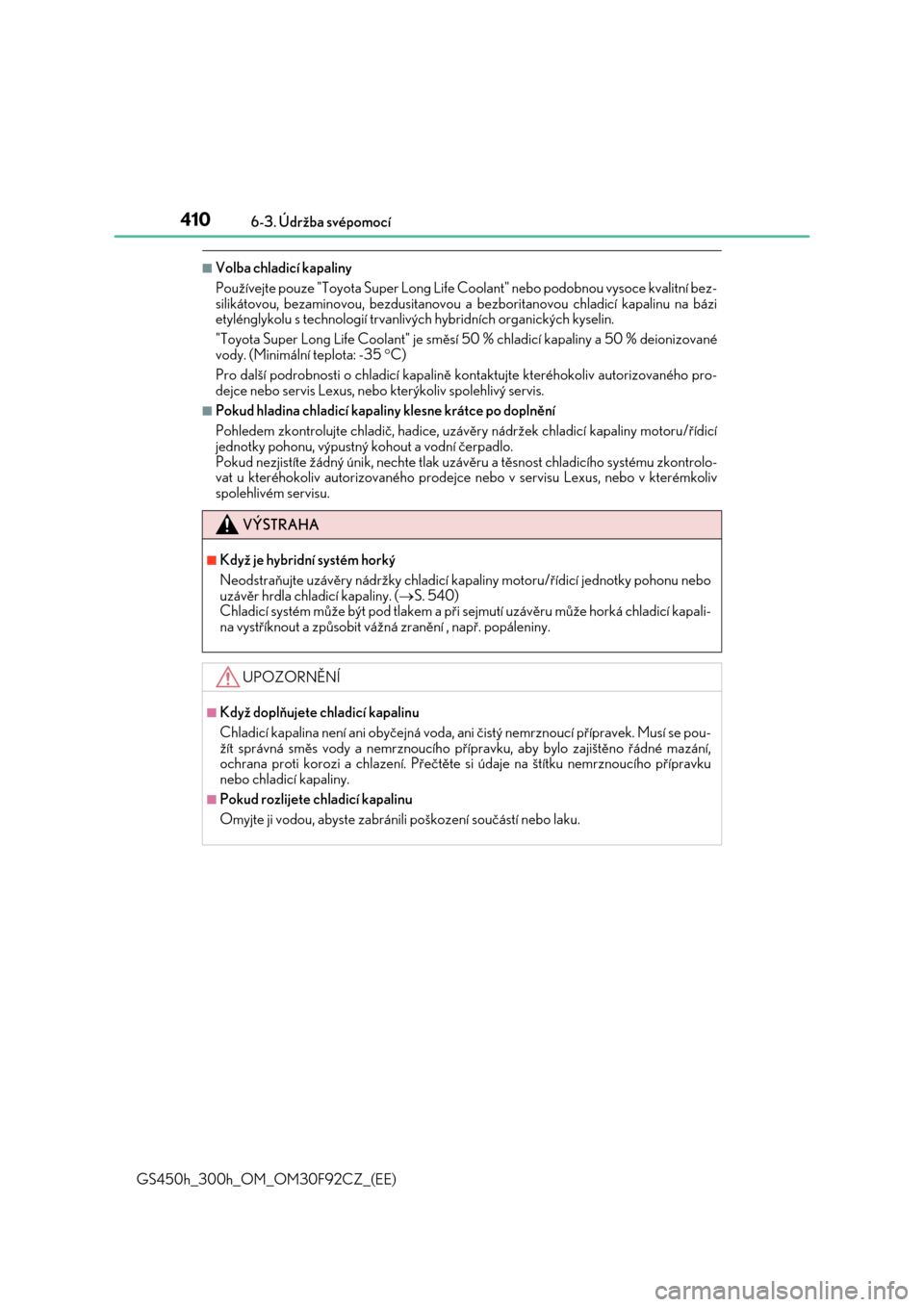

4106-3. Údržba svépomocí
GS450h_300h_OM_OM30F92CZ_(EE)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce kvalitní bez-
silikátovou, bezaminovou, bezdusitanovou a bezboritanovou chladicí kapalinu na bázi
etylénglykolu s technologií trvanlivých hybridních organických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % deionizované
vody. (Minimální teplota: -35 C)
Pro další podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Lexus, nebo kterýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěry nádržek chladicí kapaliny motoru/řídicí
jednotky pohonu, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému zkontrolo-
vat u kteréhokoliv autorizovaného prodejce nebo v servisu Lexus, nebo v kterémkoliv
spolehlivém servisu.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chladicí kapaliny motoru/řídicí jednotky pohonu nebo
uzávěr hrdla chladicí kapaliny. (S. 540)
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká chladicí kapali-
na vystříknout a způsobit vážná zranění , např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek. Musí se pou-
žít správná směs vody a nemrznoucího přípravku, aby bylo zajištěno řádné mazání,
ochrana proti korozi a chlazení. Přečtěte si údaje na štítku nemrznoucího přípravku
nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
