navigation system Lexus GX460 2010 Manuel du propriétaire (in French)

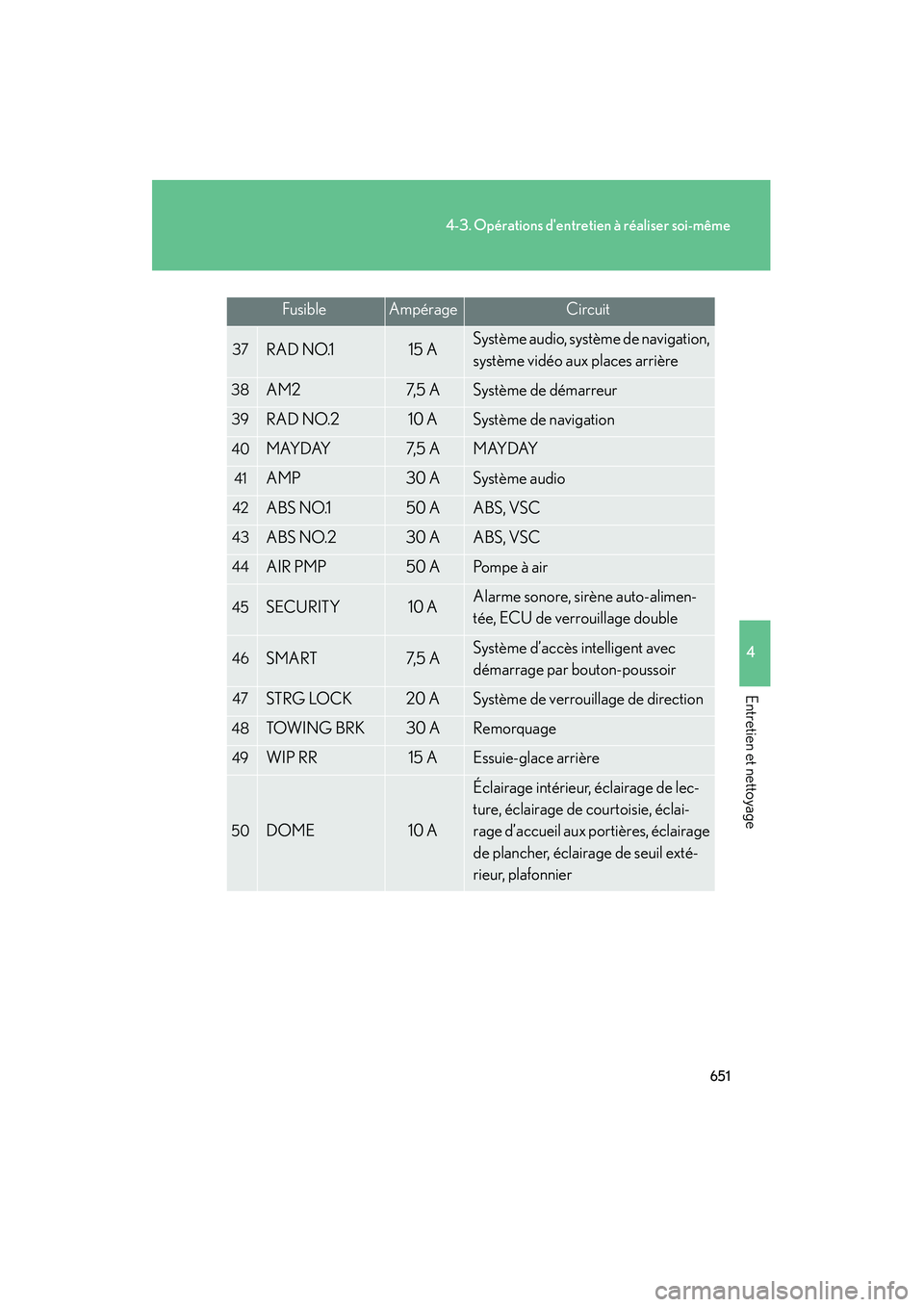

651
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
37RAD NO.115 ASystème audio, système de navigation,
système vidéo aux places arrière
38AM27, 5 ASystème de démarreur
39RAD NO.210 ASystème de navigation
40MAYDAY7, 5 AMAYDAY
41AMP30 ASystème audio
42ABS NO.150 AABS, VSC
43ABS NO.230 AABS, VSC
44AIR PMP50 APompe à air
45SECURITY10 AAlarme sonore, sirène auto-alimen-
tée, ECU de verrouillage double
46SMART7, 5 ASystème d’accès intelligent avec
démarrage par bouton-poussoir
47STRG LOCK20 ASystème de verrouillage de direction
48TOW I N G B R K30 ARemorquage
49WIP RR15 AEssuie-glace arrière
50DOME10 A
Éclairage intérieur, éclairage de lec-
ture, éclairage de courtoisie, éclai-
rage d’accueil aux portières, éclairage
de plancher, éclairage de seuil exté-
rieur, plafonnier
FusibleAmpérageCircuit
GX460_D.book Page 651 Friday, October 9, 2009 8:55 AM

653
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage

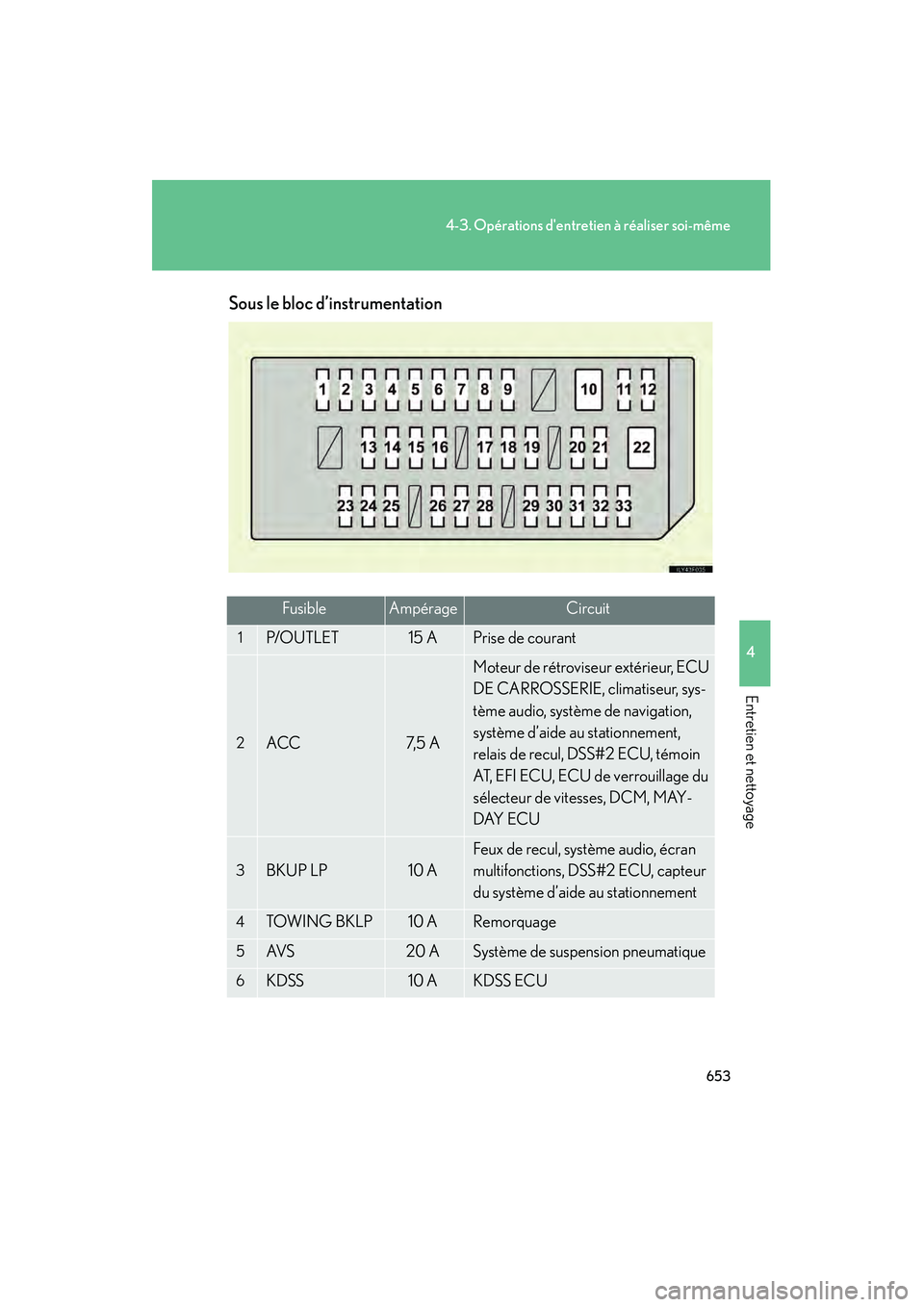

GX460_D (OM60F29D)Sous le bloc d’instrumentation
FusibleAmpérageCircuit
1P/O U T L E T15 APrise de courant
2ACC7, 5 A
Moteur de rétroviseur extérieur, ECU
DE CARROSSERIE, climatiseur, sys-
tème audio, système de navigation,
système d’aide au stationnement,
relais de recul, DSS#2 ECU, témoin
AT, EFI ECU, ECU de verrouillage du
sélecteur de vitesses, DCM, MAY-
DAY ECU
3BKUP LP10 A
Feux de recul, système audio, écran
multifonctions, DSS#2 ECU, capteur
du système d’aide au stationnement
4TOW I N G B K L P10 ARemorquage
5AV S20 ASystème de suspension pneumatique
6KDSS10 AKDSS ECU
GX460_D.book Page 653 Friday, October 9, 2009 8:55 AM

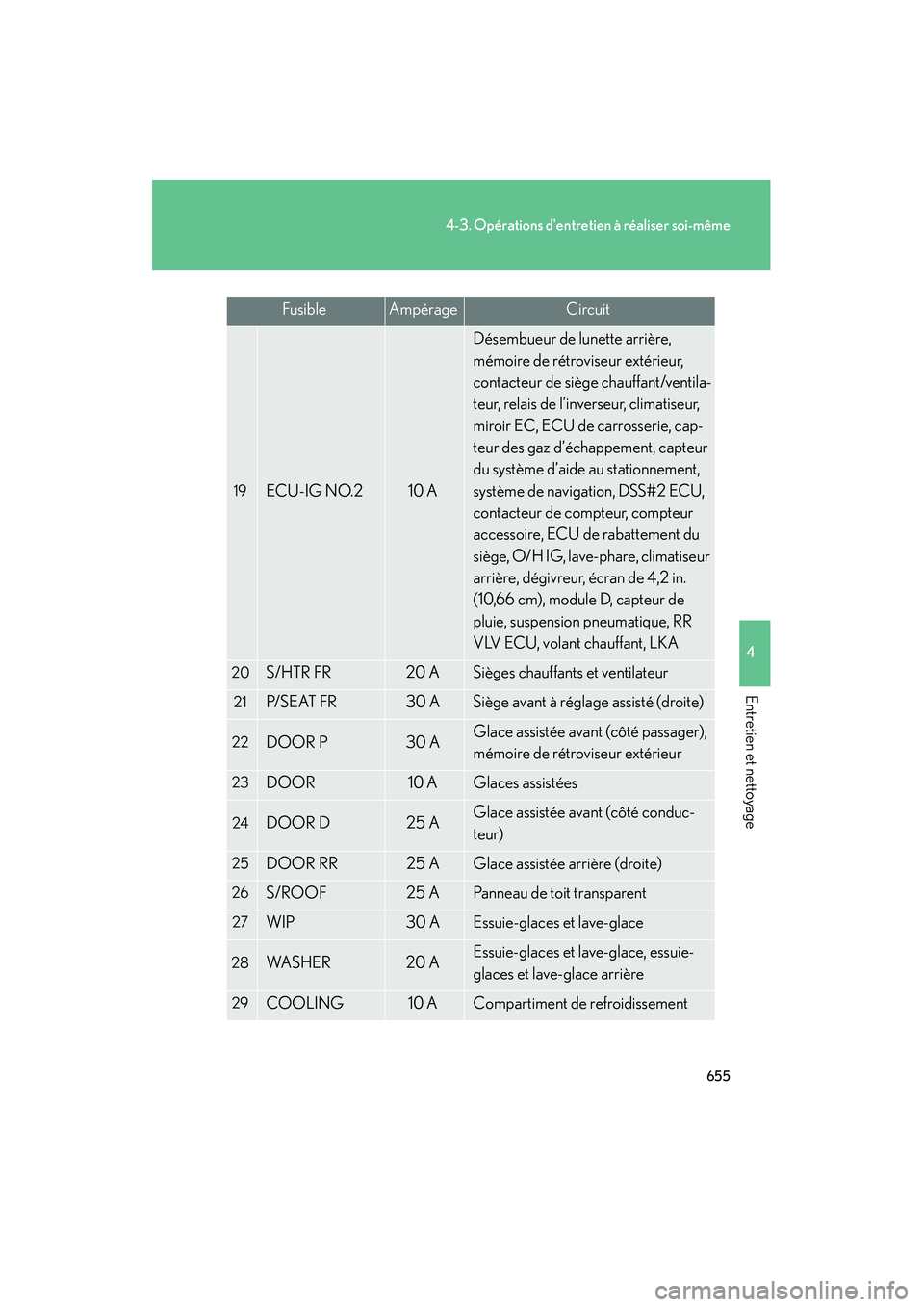

655
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
19ECU-IG NO.210 A
Désembueur de lunette arrière,
mémoire de rétroviseur extérieur,
contacteur de siège chauffant/ventila-
teur, relais de l’inverseur, climatiseur,
miroir EC, ECU de carrosserie, cap-
teur des gaz d’échappement, capteur
du système d’aide au stationnement,
système de navigation, DSS#2 ECU,
contacteur de compteur, compteur
accessoire, ECU de rabattement du
siège, O/H IG, lave-phare, climatiseur
arrière, dégivreur, écran de 4,2 in.
(10,66 cm), module D, capteur de
pluie, suspension pneumatique, RR
VLV ECU, volant chauffant, LKA
20S/HTR FR20 ASièges chauffants et ventilateur
21P/ S E AT F R30 ASiège avant à réglage assisté (droite)
22DOOR P30 AGlace assistée avant (côté passager),
mémoire de rétroviseur extérieur
23DOOR10 AGlaces assistées
24DOOR D25 AGlace assistée avant (côté conduc-
teur)
25DOOR RR25 AGlace assistée arrière (droite)
26S/ROOF25 APanneau de toit transparent
27WIP30 AEssuie-glaces et lave-glace
28WA S H E R20 AEssuie-glaces et lave-glace, essuie-
glaces et lave-glace arrière
29COOLING10 ACompartiment de refroidissement
FusibleAmpérageCircuit
GX460_D.book Page 655 Friday, October 9, 2009 8:55 AM

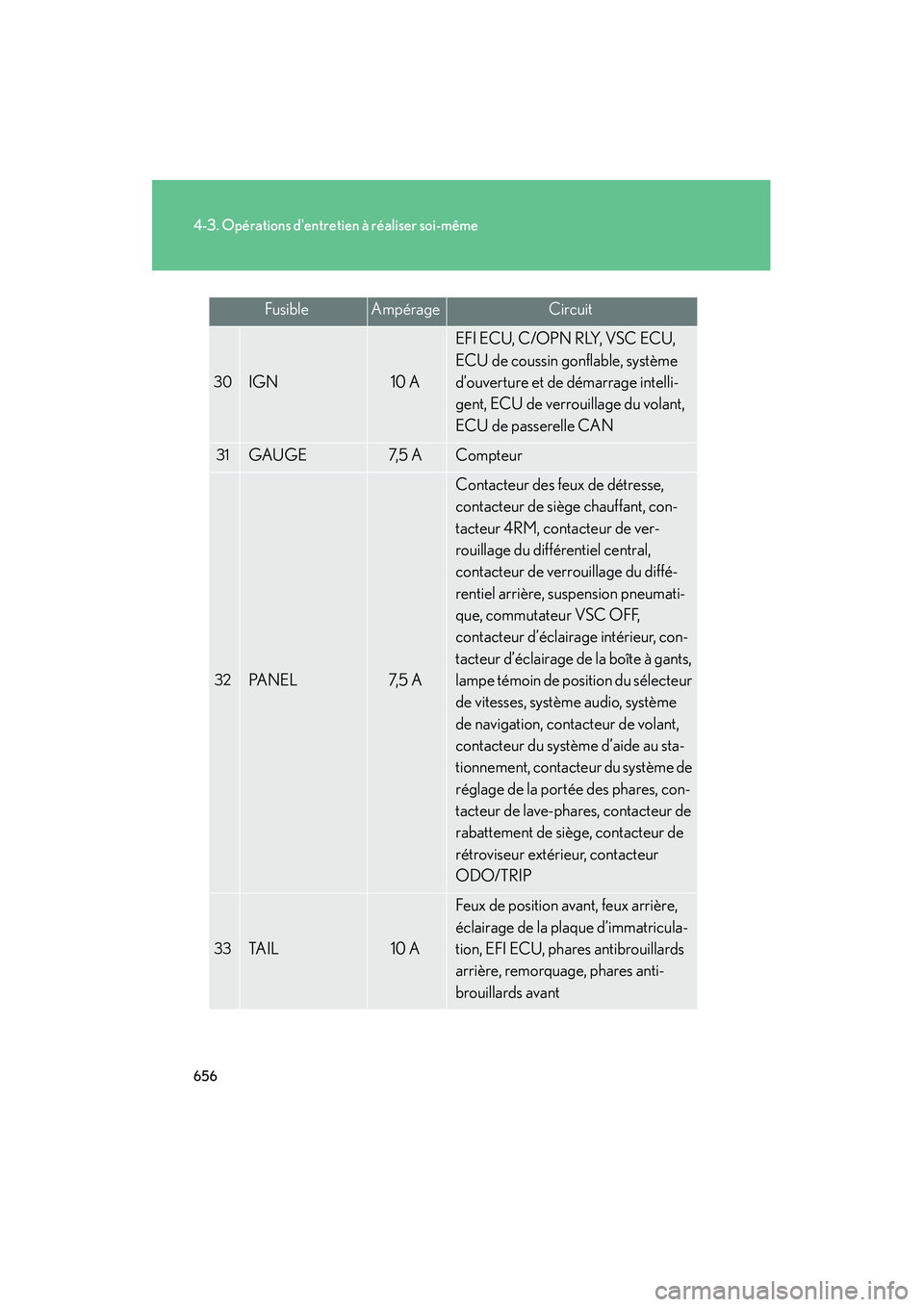

656
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)
30IGN10 A
EFI ECU, C/OPN RLY, VSC ECU,
ECU de coussin gonflable, système
d’ouverture et de démarrage intelli-
gent, ECU de verrouillage du volant,
ECU de passerelle CAN
31GAUGE7, 5 ACompteur
32PA N E L7, 5 A
Contacteur des feux de détresse,
contacteur de siège chauffant, con-
tacteur 4RM, contacteur de ver-
rouillage du différentiel central,
contacteur de verrouillage du diffé-
rentiel arrière, suspension pneumati-
que, commutateur VSC OFF,
contacteur d’éclairage intérieur, con-
tacteur d’éclairage de la boîte à gants,
lampe témoin de position du sélecteur
de vitesses, système audio, système
de navigation, contacteur de volant,
contacteur du système d’aide au sta-
tionnement, contacteur du système de
réglage de la portée des phares, con-
tacteur de lave-phares, contacteur de
rabattement de siège, contacteur de
rétroviseur extérieur, contacteur
ODO/TRIP
33TA I L10 A
Feux de position avant, feux arrière,
éclairage de la plaque d’immatricula-
tion, EFI ECU, phares antibrouillards
arrière, remorquage, phares anti-
brouillards avant
FusibleAmpérageCircuit
GX460_D.book Page 656 Friday, October 9, 2009 8:55 AM

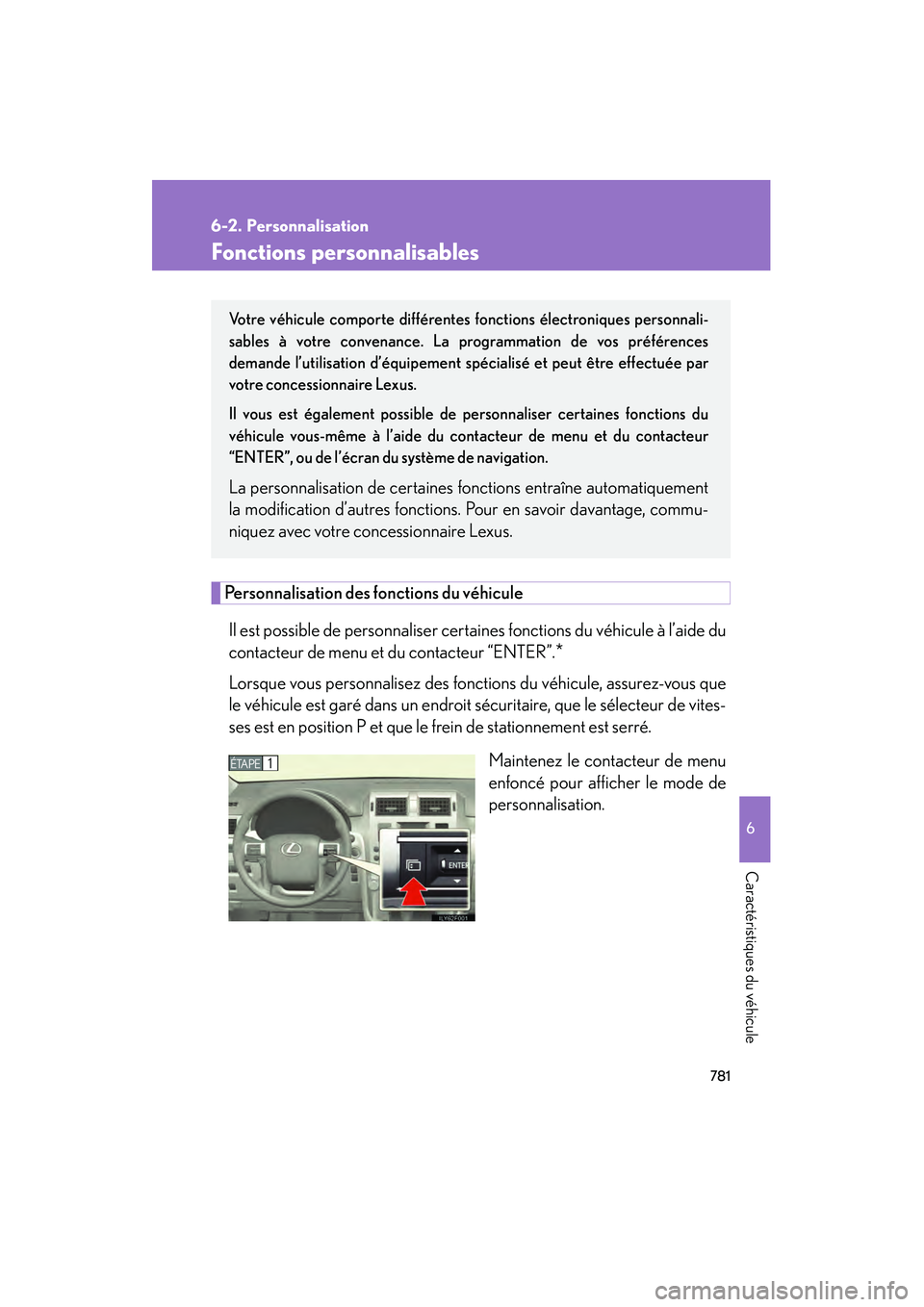

781
6
GX460_D (OM60F29D)
Caractéristiques du véhicule
6-2. Personnalisation
Fonctions personnalisables
Personnalisation des fonctions du véhiculeIl est possible de personnaliser certai nes fonctions du véhicule à l’aide du
contacteur de menu et du contacteur “ENTER”.
*
Lorsque vous personnalisez des fonctions du véhi cule, assurez-vous que
le véhicule est garé dans un endroit sé curitaire, que le sélecteur de vites-
ses est en position P et que le frein de stationnement est serré.
Maintenez le contacteur de menu
enfoncé pour afficher le mode de
personnalisation.
Votre véhicule comporte différentes fonctions électroniques personnali-
sables à votre convenance. La programmation de vos préférences
demande l’utilisation d’équipement spécialisé et peut être effectuée par
votre concessionnaire Lexus.
Il vous est également possible de personnaliser certaines fonctions du
véhicule vous-même à l’aide du contacteur de menu et du contacteur
“ENTER”, ou de l’écran du système de navigation.
La personnalisation de certaines fonctions entraîne automatiquement
la modification d’autres fonctions. Pour en savoir davantage, commu-
niquez avec votre concessionnaire Lexus.
1ÉTAPE
GX460_D.book Page 781 Friday, October 9, 2009 8:55 AM

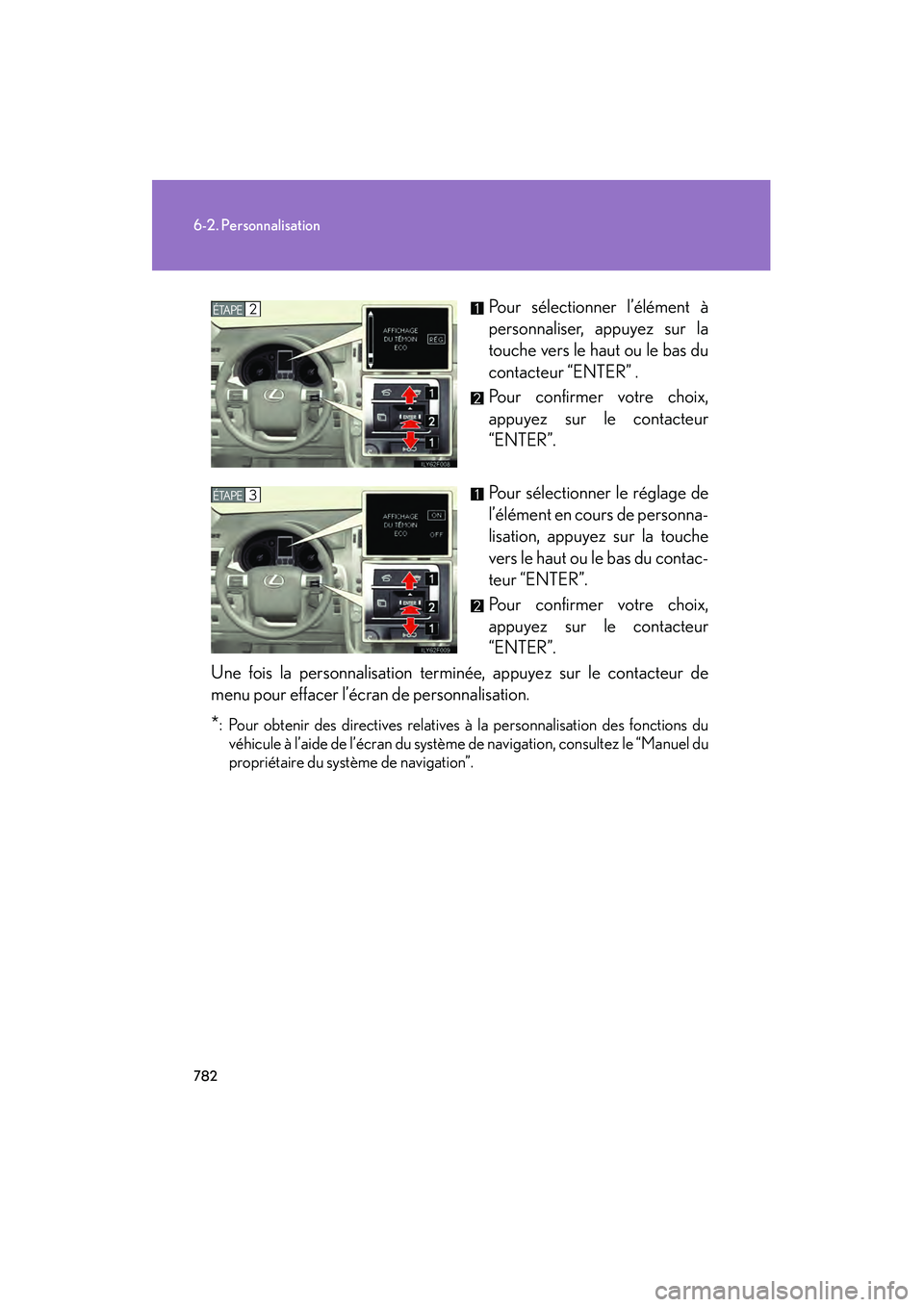

782
6-2. Personnalisation
GX460_D (OM60F29D)Pour sélectionner l’élément à
personnaliser, appuyez sur la
touche vers le haut ou le bas du
contacteur “ENTER” .
Pour confirmer votre choix,
appuyez sur le contacteur
“ENTER”.
Pour sélectionner le réglage de
l’élément en cours de personna-
lisation, appuyez sur la touche
vers le haut ou le bas du contac-
teur “ENTER”.
Pour confirmer votre choix,
appuyez sur le contacteur
“ENTER”.
Une fois la personnalisation termin ée, appuyez sur le contacteur de
menu pour effacer l’écra n de personnalisation.
*: Pour obtenir des directives relatives à la personnalisation des fonctions du
véhicule à l’aide de l’écran du systèm e de navigation, consultez le “Manuel du
propriétaire du système de navigation”.
2ÉTAPE
3ÉTAPE
sec_06-02.fm Page 782 Friday, October 9, 2009 1:11 PM

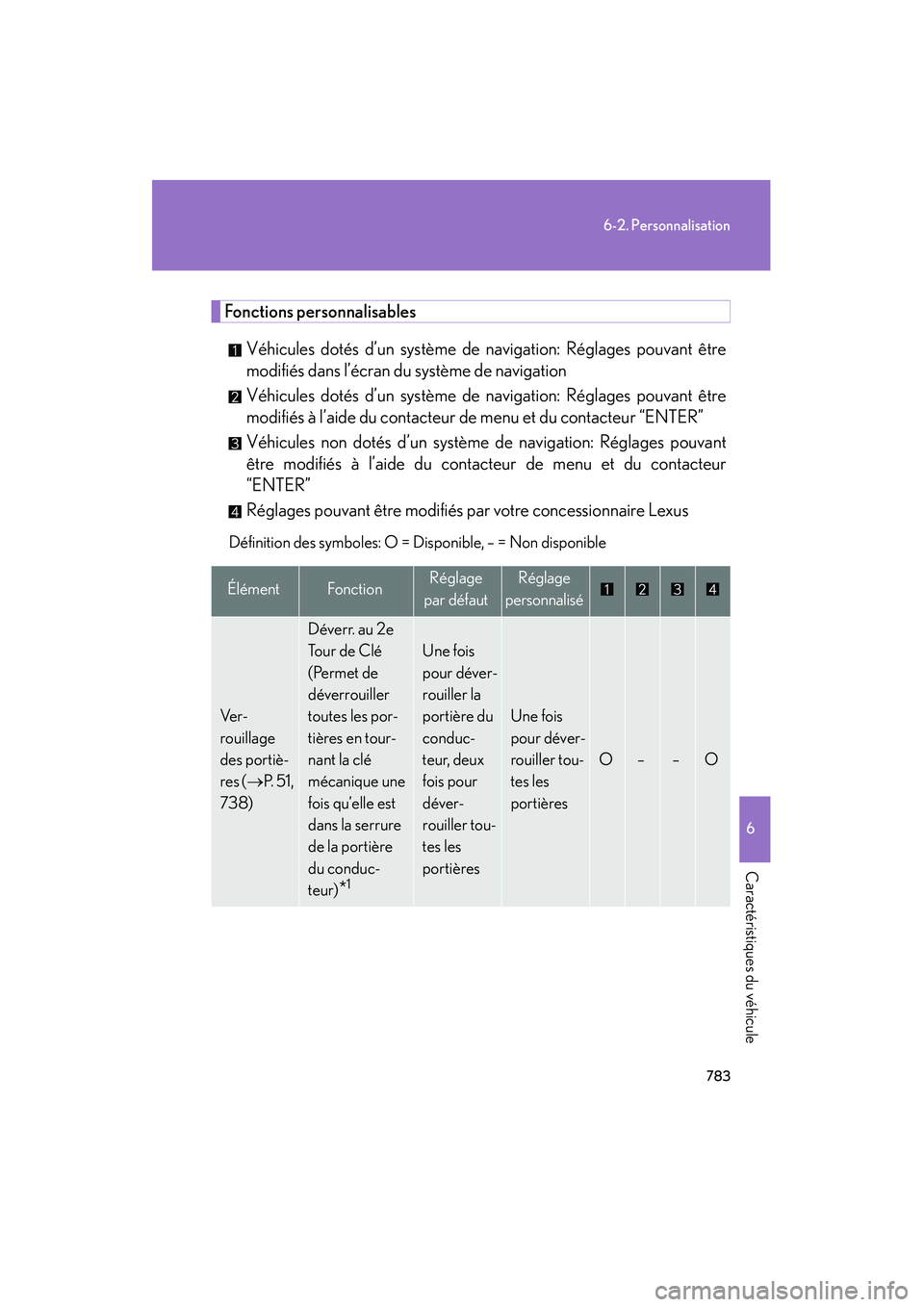

783
6-2. Personnalisation
6
GX460_D (OM60F29D)
Caractéristiques du véhicule
Fonctions personnalisablesVéhicules dotés d’un système de navigation: Réglages pouvant être
modifiés dans l’écran du système de navigation
Véhicules dotés d’un système de navigation: Réglages pouvant être
modifiés à l’aide du contacteur de menu et du contacteur “ENTER”
Véhicules non dotés d’un système de navigation: Réglages pouvant
être modifiés à l’aide du contac teur de menu et du contacteur
“ENTER”
Réglages pouvant être modifiés par votre concessionnaire Lexus
Définition des symboles: O = Disponible, – = Non disponible
ÉlémentFonctionRéglage
par défautRéglage
personnalisé
Ve r -
rouillage
des portiè-
res ( →P. 5 1 ,
738)
Déverr. au 2e
Tour de Clé
(Permet de
déverrouiller
toutes les por-
tières en tour-
nant la clé
mécanique une
fois qu’elle est
dans la serrure
de la portière
du conduc-
teur)
*1
Une fois
pour déver-
rouiller la
portière du
conduc-
teur, deux
fois pour
déver-
rouiller tou-
tes les
portières
Une fois
pour déver-
rouiller tou-
tes les
portières
O––O
GX460_D.book Page 783 Friday, October 9, 2009 8:55 AM

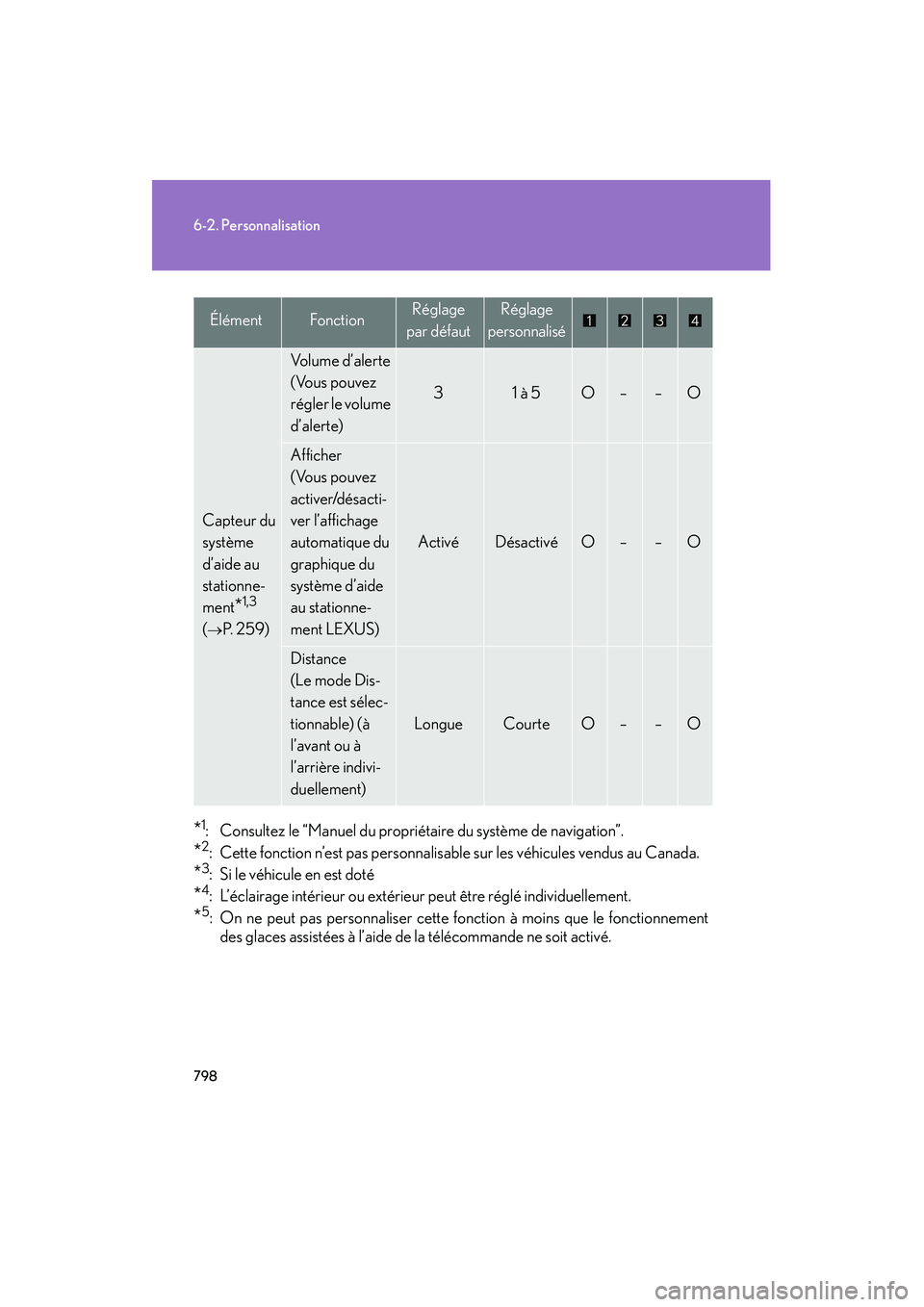

798
6-2. Personnalisation
GX460_D (OM60F29D)
*1: Consultez le “Manuel du propriétaire du système de navigation”.
*2: Cette fonction n’est pas personnalisable sur les véhicules vendus au Canada.
*3: Si le véhicule en est doté
*4: L’éclairage intérieur ou extérieur peut être réglé individuellement.
*5: On ne peut pas personnaliser cette fonction à moins que le fonctionnement
des glaces assistées à l’aide de la télécommande ne soit activé.
Capteur du
système
d’aide au
stationne-
ment
*1,3
(
→P. 2 5 9 )
Volume d’alerte
(Vous pouvez
régler le volume
d’alerte)
31 à 5O––O
Afficher
(Vous pouvez
activer/désacti-
ver l’affichage
automatique du
graphique du
système d’aide
au stationne-
ment LEXUS)
ActivéDésactivéO––O
Distance
(Le mode Dis-
tance est sélec-
tionnable) (à
l’avant ou à
l’arrière indivi-
duellement)
LongueCourteO––O
ÉlémentFonctionRéglage
par défautRéglage
personnalisé
GX460_D.book Page 798 Friday, October 9, 2009 8:55 AM

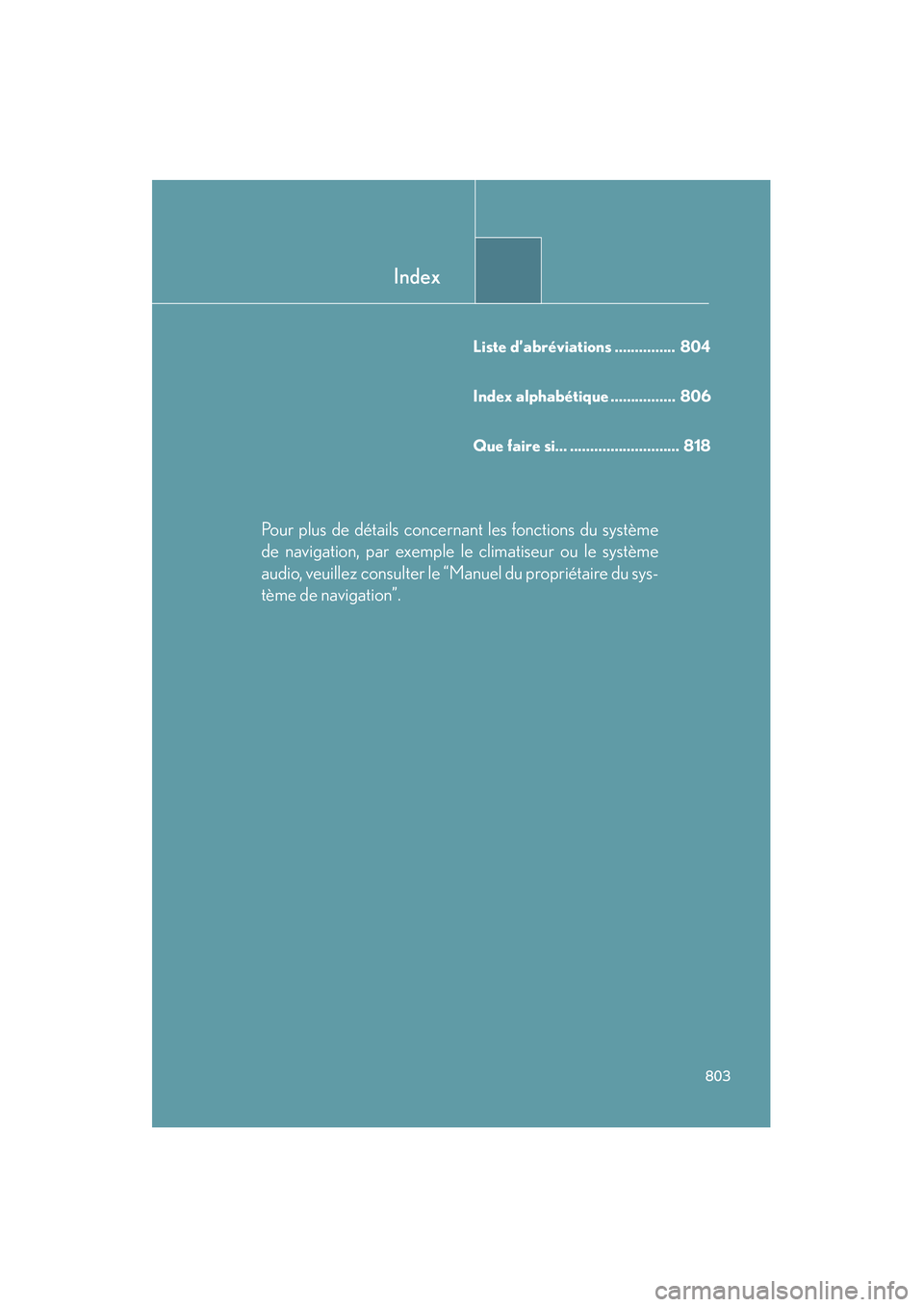

Index
803
GX460_D (OM60F29D)
Liste d’abréviations ............... 804
Index alphabétique ................ 806
Que faire si... ........................... 818
Pour plus de détails concernant les fonctions du système
de navigation, par exemple le climatiseur ou le système
audio, veuillez consulter le “M anuel du propriétaire du sys-
tème de navigation”.
GX460_D.book Page 803 Friday, October 9, 2009 8:55 AM

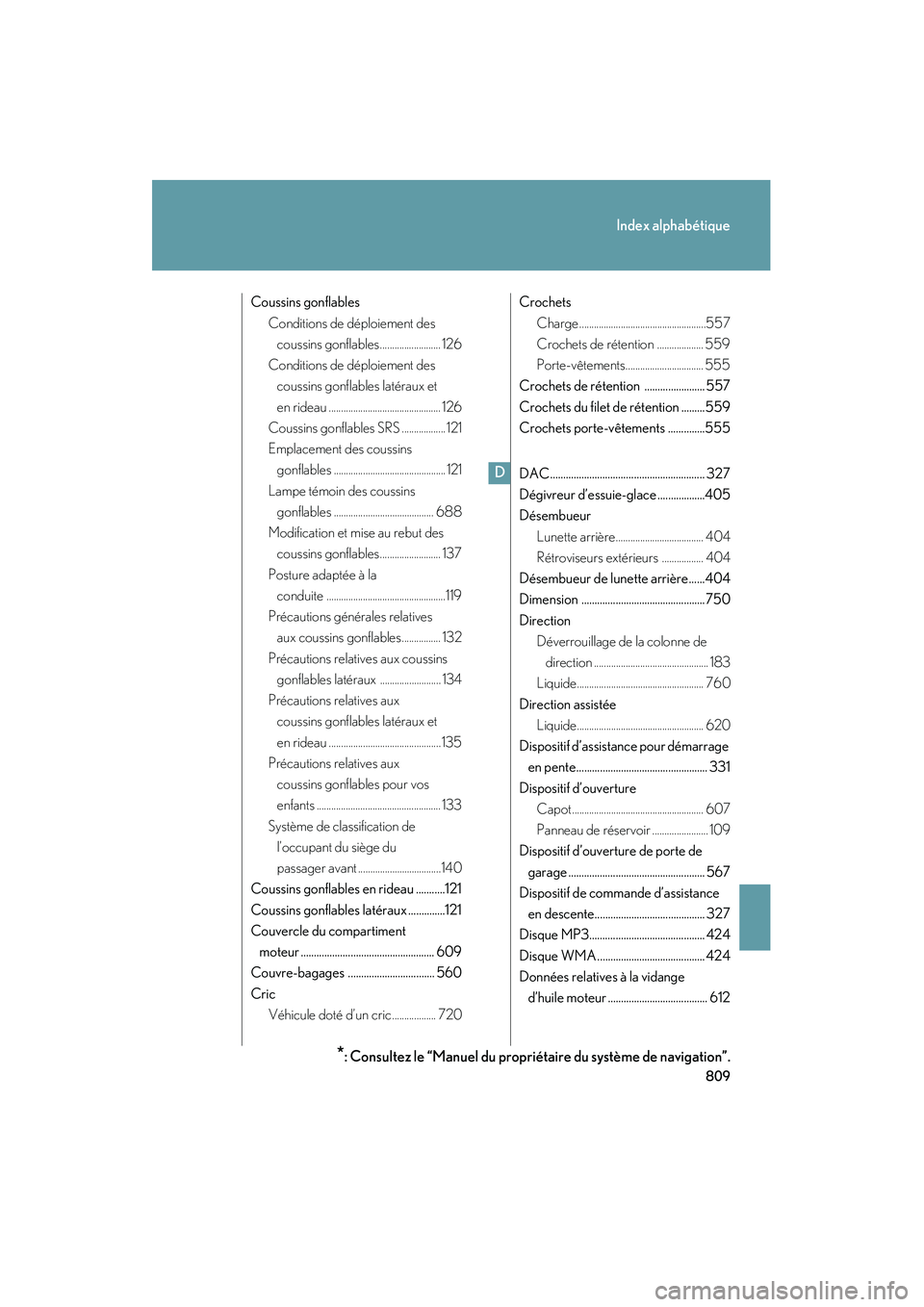

809
Index alphabétique
GX460_D (OM60F29D)
Coussins gonflablesConditions de déploiement des coussins gonflables......................... 126
Conditions de déploiement des coussins gonflables latéraux et
en rideau .............................................. 126
Coussins gonflables SRS .................. 121
Emplacement des coussins gonflables .............................................. 121
Lampe témoin des coussins gonflables ......................................... 688
Modification et mise au rebut des coussins gonflables......................... 137
Posture adaptée à la conduite .................................................119
Précautions géné rales relatives
aux coussins gonflables ................ 132
Précautions relatives aux coussins gonflables latéraux ......................... 134
Précautions relatives aux coussins gonflables latéraux et
en rideau ..............................................135
Précautions relatives aux coussins gonflables pour vos
enfants ................................................... 133
Système de classification de l’occupant du siège du
passager avant ..................................140
Coussins gonflables en rideau ...........121
Coussins gonflables latéraux ..............121
Couvercle du compartiment moteur ................................................... 609
Couvre-bagages ................................. 560
Cric Véhicule doté d’un cric .................. 720 Crochets
Charge ....................................................557
Crochets de rétention ................... 559
Porte-vêtements................................ 555
Crochets de rétent ion ....................... 557
Crochets du filet de rétention .........559
Crochets porte-vê tements ..............555
DAC........................................................... 327
Dégivreur d’essuie-glace ..................405
Désembueur Lunette arrière .................................... 404
Rétroviseurs extérieurs ................. 404
Désembueur de lunette arrière ......404
Dimension ...............................................750
Direction Déverrouillage de la colonne de direction ............................................... 183
Liquide.................................................... 760
Direction assistée Liquide.................................................... 620
Dispositif d’assist ance pour démarrage
en pente.................................................. 331
Dispositif d’ouverture Capot ...................................................... 607
Panneau de réservoir ....................... 109
Dispositif d’ouverture de porte de garage .................................................... 567
Dispositif de co mmande d’assistance
en descente.......................................... 327
Disque MP3............................................ 424
Disque WMA ......................................... 424
Données relatives à la vidange d’huile moteur ...................................... 612
D
*: Consultez le “Manuel du propriét aire du système de navigation”.
sec_08-02.fm Page 809 Friday, October 9, 2009 1:13 PM
