Lexus IS F 2008 Manuel du propriétaire (in French)

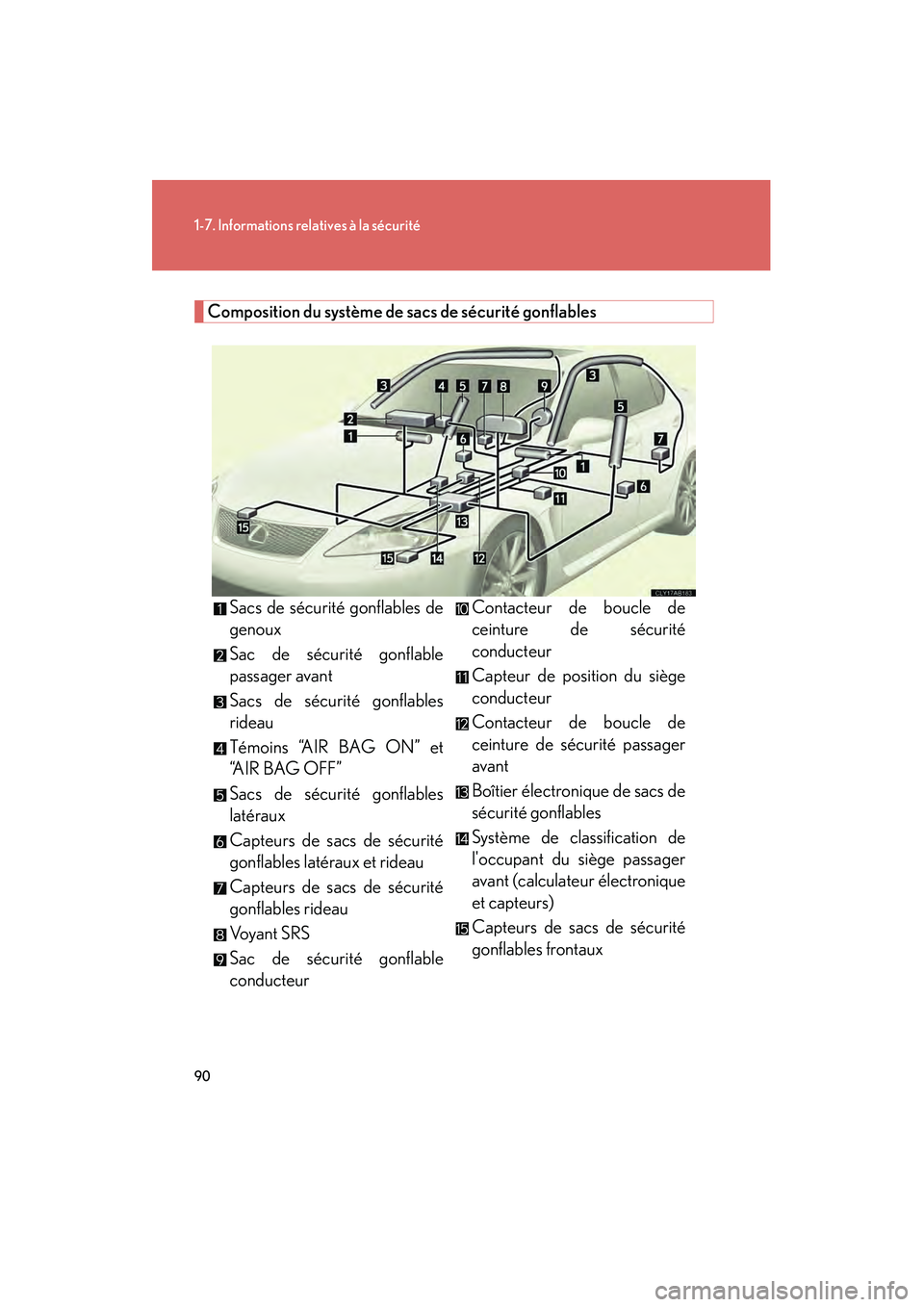

90
1-7. Informations relatives à la sécurité
08_IS F_D_(L/O_0712)
Composition du système de sacs de sécurité gonflables
Sacs de sécurité gonflables de
genoux
Sac de sécurité gonflable
passager avant
Sacs de sécurité gonflables
rideau
Témoins “AIR BAG ON” et
“AIR BAG OFF”
Sacs de sécurité gonflables
latéraux
Capteurs de sacs de sécurité
gonflables latéraux et rideau
Capteurs de sacs de sécurité
gonflables rideau
Vo y a n t S R S
Sac de sécurité gonflable
conducteur Contacteur de boucle de
ceinture de sécurité
conducteur
Capteur de position du siège
conducteur
Contacteur de boucle de
ceinture de sécurité passager
avant
Boîtier électronique de sacs de
sécurité gonflables
Système de classification de
l'occupant du siège passager
avant (calculateur électronique
et capteurs)
Capteurs de sacs de sécurité
gonflables frontaux

91
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
08_IS F_D_(L/O_0712)Votre véhicule est équipé de SACS DE SECURITE GONFLABLES
INTELLIGENTS (ADVANCED AIRBAGS) conçus selon les normes de
sécurité américaines applicables aux véhicules à moteur (FMVSS208).
Le système de sacs de sécurité gonflables régule la puissance de
déploiement des sacs de sécurité gonflables conducteur et passager
avant. Le système de sac de sécurité gonflable conducteur comprend le
capteur de position du siège conducteur, etc. Le système de sac de
sécurité gonflable passager avant comprend le capteur de classification
des occupants du siège passager avant, etc.
Les principaux éléments du système de sacs de sécurité gonflables SRS
sont illustrés ci-dessus. Le système des sacs de sécurité gonflables SRS
est commandé par un boîtier électronique. Ce boîtier intègre un capteur
de sécurité et un capteur de sac de sécurité gonflable.
Lorsque la violence du choc frontal ou latéral l'exige, le système de sacs
de sécurité gonflables SRS déclenche les dispositifs pyrotechniques de
gonflage (générateurs de gaz). Le déploiement rapide des sacs de
sécurité gonflables est obtenu au moyen d'une réaction chimique dans
les dispositifs pyrotechniques, qui produit un gaz inoffensif permettant
d'amortir le mouvement des occupants.
■Vo y a n t S R S
Ce voyant est relié à un système qui surveille en permanence le boîtier
électronique de sacs de sécurité gonflables, les capteurs de sacs de sécurité
gonflables frontaux, les capteurs des sacs de sécurité gonflables latéraux et rideau,
les capteurs des sacs de sécurité gonflables rideau, le capteur de position du siège
conducteur, le contacteur de boucle de ceinture de sécurité conducteur, les
prétensionneurs des ceintures de sécurité, les générateurs de gaz, le câblage
correspondant et les alimentations électriques. (
→P. 3 8 7 )

92
1-7. Informations relatives à la sécurité
08_IS F_D_(L/O_0712)
■En cas de déploiement des sacs de sécurité gonflables SRS (ils se gonflent)
●Le contact avec les sacs de sécurité gonflables SRS en cours de déploiement
est susceptible de causer des contusions et de petites écorchures.
●Le déploiement des sacs de sécurité s'accompagne d'une puissante détonation
et d'une poussière blanche.
●Certaines parties du module de sac de sécurité gonflable (volant de direction,
couvercle du sac de sécurité gonflable et générateur de gaz), ainsi que les
sièges avant et une partie du montant avant, du montant arrière et du rail latéral
de toit, peuvent rester très chauds pendant quelques minutes. Le sac de
sécurité gonflable, lui aussi, peut être très chaud.
●Le pare-brise peut éventuellement se fendre.
■Conditions de déploiement (sacs de sécurité gonflables frontaux)
●Les sacs de sécurité gonflables SRS frontaux se déploient lorsque la violence du
choc frontal dépasse le seuil prévu, lequel correspond approximativement à un
choc à 15 mph (25 km/h) contre un obstacle fixe indéformable.
Cependant, ce seuil de vitesse est considérablement rehaussé si le véhicule
heurte un véhicule en stationnement ou un poteau de signalisation par exemple,
lequel peut se déformer et se déplacer sous l'impact, ou dans le cas d'une
collision avec encastrement (l'avant du véhicule vient s'engager sous le châssis
d'un camion, etc.).
●Lors de certaines collisions, à une vitesse de décélération longitudinale du
véhicule très proche du seuil prévu, il est possible que les sacs de sécurité
gonflables SRS frontaux et les prétensionneurs de ceintures de sécurité ne se
déclenchent pas en même temps.
●Le sac de sécurité gonflable SRS passager ne se déclenche que si une
personne est installée dans le siège passager avant. Toutefois, le sac de sécurité
gonflable passager avant risque de se déclencher également si un bagage a été
placé sur le siège, ou si la ceinture de sécurité est attachée malgré l'absence de
tout passager dans le siège. (→P. 101)

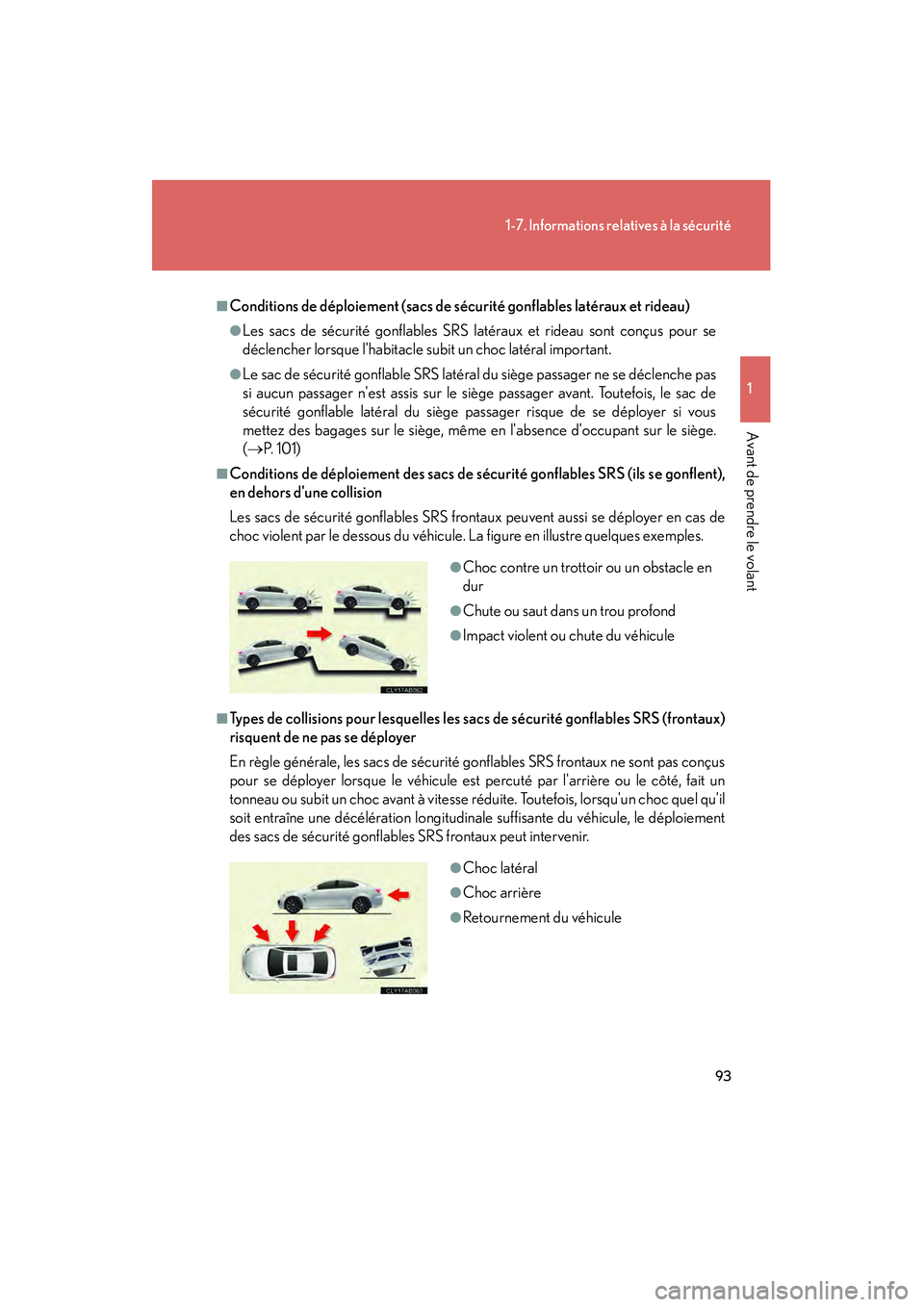

93
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
08_IS F_D_(L/O_0712)
■Conditions de déploiement (sacs de sécurité gonflables latéraux et rideau)
●Les sacs de sécurité gonflables SRS latéraux et rideau sont conçus pour se
déclencher lorsque l'habitacle subit un choc latéral important.
●Le sac de sécurité gonflable SRS latéral du siège passager ne se déclenche pas
si aucun passager n'est assis sur le siège passager avant. Toutefois, le sac de
sécurité gonflable latéral du siège passager risque de se déployer si vous
mettez des bagages sur le siège, même en l'absence d'occupant sur le siège.
(→ P. 1 0 1 )
■Conditions de déploiement des sacs de sécurité gonflables SR S (ils se gonflent),
en dehors d'une collision
Les sacs de sécurité gonflables SRS frontaux peuvent aussi se déployer en cas de
choc violent par le dessous du véhicule. La figure en illustre quelques exemples.
■Types de collisions pour lesquelles les sacs de sécurité gonflables SRS (frontaux)
risquent de ne pas se déployer
En règle générale, les sacs de sécurité gonflables SRS frontaux ne sont pas conçus
pour se déployer lorsque le véhicule est percuté par l'arrière ou le côté, fait un
tonneau ou subit un choc avant à vitesse réduite. Toutefois, lorsqu'un choc quel qu'il
soit entraîne une décélération longitudinale suffisante du véhicule, le déploiement
des sacs de sécurité gonflables SRS frontaux peut intervenir.
●Choc contre un trottoir ou un obstacle en
dur
●Chute ou saut dans un trou profond
●Impact violent ou chute du véhicule
●Choc latéral
●Choc arrière
●Retournement du véhicule

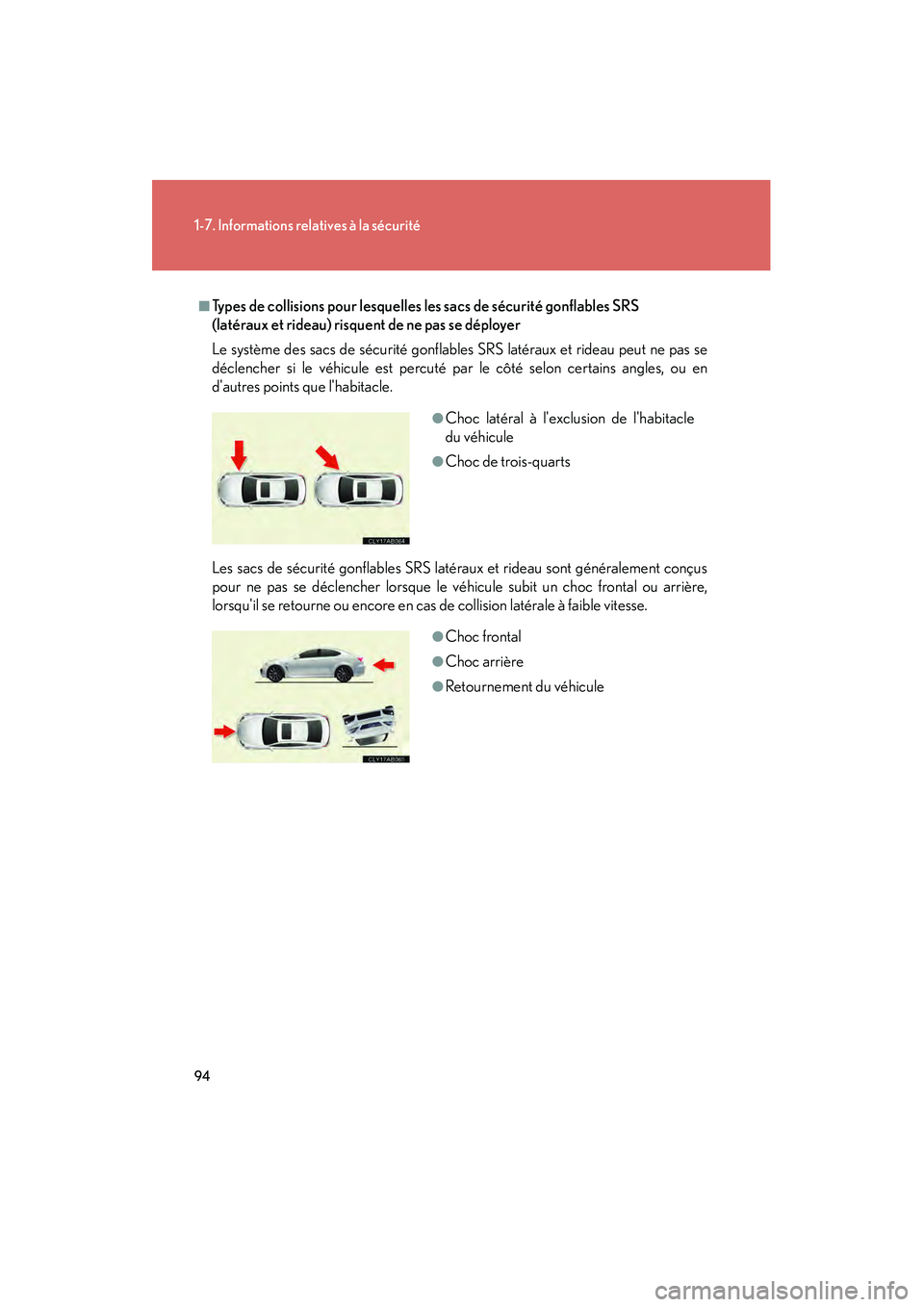

94
1-7. Informations relatives à la sécurité
08_IS F_D_(L/O_0712)
■Types de collisions pour lesquelles les sacs de sécurité gonflables SRS
(latéraux et rideau) risquent de ne pas se déployer
Le système des sacs de sécurité gonflables SRS latéraux et rideau peut ne pas se
déclencher si le véhicule est percuté par le côté selon certains angles, ou en
d'autres points que l'habitacle.
Les sacs de sécurité gonflables SRS latéraux et rideau sont généralement conçus
pour ne pas se déclencher lorsque le véhicule subit un choc frontal ou arrière,
lorsqu'il se retourne ou encore en cas de collision latérale à faible vitesse.
●Choc latéral à l'exclusion de l'habitacle
du véhicule
●Choc de trois-quarts
●Choc frontal
●Choc arrière
●Retournement du véhicule

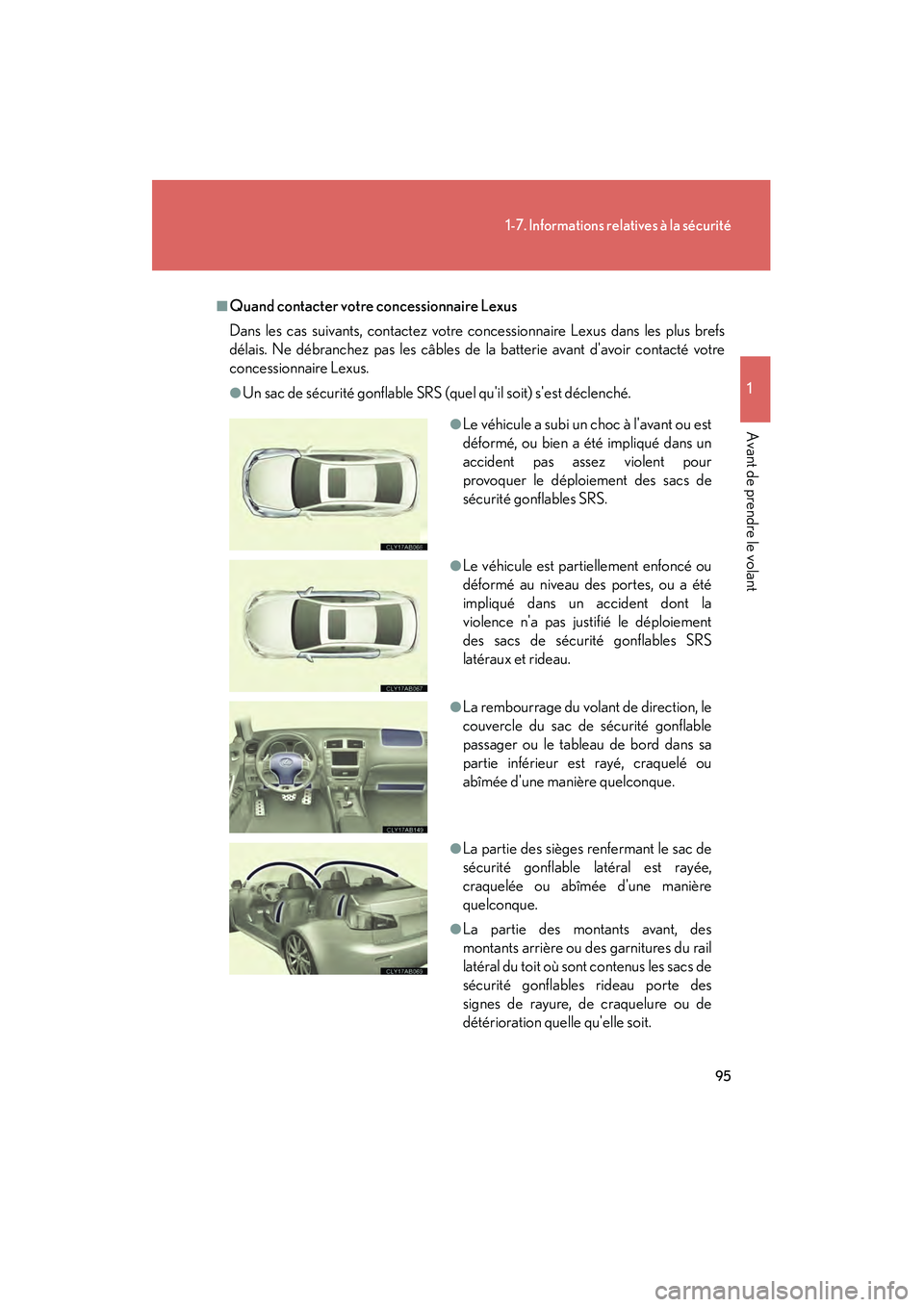

95
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
08_IS F_D_(L/O_0712)
■Quand contacter votre concessionnaire Lexus
Dans les cas suivants, contactez votre concessionnaire Lexus dans les plus brefs
délais. Ne débranchez pas les câbles de la batterie avant d'avoir contacté votre
concessionnaire Lexus.
●Un sac de sécurité gonflable SRS (quel qu'il soit) s'est déclenché.
●Le véhicule a subi un choc à l'avant ou est
déformé, ou bien a été impliqué dans un
accident pas assez violent pour
provoquer le déploiement des sacs de
sécurité gonflables SRS.
●Le véhicule est partiellement enfoncé ou
déformé au niveau des portes, ou a été
impliqué dans un accident dont la
violence n'a pas justifié le déploiement
des sacs de sécurité gonflables SRS
latéraux et rideau.
●La rembourrage du volant de direction, le
couvercle du sac de sécurité gonflable
passager ou le tableau de bord dans sa
partie inférieur est rayé, craquelé ou
abîmée d'une manière quelconque.
●La partie des sièges renfermant le sac de
sécurité gonflable latéral est rayée,
craquelée ou abîmée d'une manière
quelconque.
●La partie des montants avant, des
montants arrière ou des garnitures du rail
latéral du toit où sont contenus les sacs de
sécurité gonflables rideau porte des
signes de rayure, de craquelure ou de
détérioration quelle qu'elle soit.

96
1-7. Informations relatives à la sécurité
08_IS F_D_(L/O_0712)
ATTENTION
■Précautions à observer avec les sacs de sécurité gonflables SRS
Respectez les précautions suivantes avec les sacs de sécurité gonflables.
À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.
●Le conducteur et tous les passagers à bord du véhicule doivent porter leur
ceinture de sécurité correctement.
Les sacs de sécurité gonflables SRS sont des dispositifs de protection
complémentaires aux ceintures de sécurité.
●Le sac de sécurité gonflable SRS conducteur se déploie avec une violence
considérable, qui peut être très dangereuse voire mortelle si le conducteur se
trouve très près du sac de sécurité gonflable. L'autorité fédérale chargée de la
sécurité routière aux États-Unis, la NHTSA (National Highway Traffic Safety
Administration) conseille:
La zone à risque du sac de sécurité gonflable conducteur se situant dans les
premiers 2 à 3 in. (50 à 75 mm) de déploiement, vous disposez d'une
confortable marge de sécurité en vous plaçant à 10 in. (250 mm) de votre sac de
sécurité gonflable conducteur. Cette distance est à mesurer entre le moyeu du
volant de direction et le sternum. Si vous êtes actuellement assis à moins de 10 in.
(250 mm), vous pouvez changer votre position de conduite de différentes
façons:
• Reculez votre siège autant que vous le permet la longueur de vos jambes(vous devez toujours atteindre confortablement les pédales).
• Inclinez légèrement le dossier du siège. Bien que la conception des véhicules soit variable, la plupart des conducteurs
peuvent s'asseoir à une distance de 10 in. (250 mm), même avec le siège
conducteur complètement avancé, en inclinant simplement un peu le dossier
du siège. Si vous avez des difficultés à voir la route après avoir incliné votre
siège, utilisez un coussin ferme et antidérapant pour vous rehausser, ou si
votre véhicule est équipé du réglage en hauteur du siège, remontez-le.
• Si votre volant de direction est réglable, inclinez-le vers le bas. Cela a pour effet d'orienter le sac de sécurité gonflable en direction de votre poitrine
plutôt que de votre tête et de votre cou.
Réglez votre siège selon ces recommandations de la NHTSA, tout en conservant le
contrôle des pédales, du volant de direction et la vue des commandes du tableau
de bord.

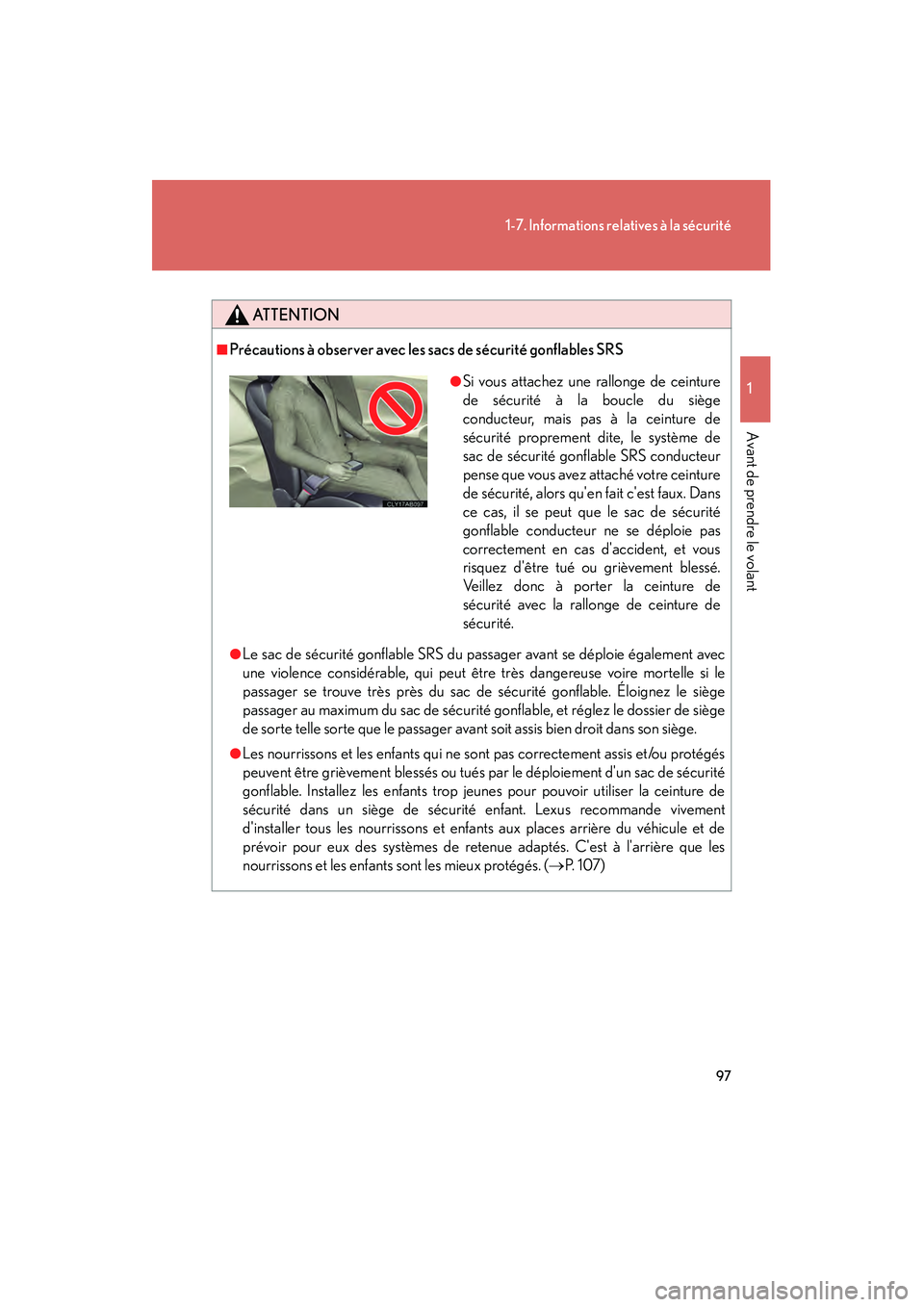

97
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
08_IS F_D_(L/O_0712)
ATTENTION
■Précautions à observer avec les sacs de sécurité gonflables SRS
●Le sac de sécurité gonflable SRS du passager avant se déploie également avec
une violence considérable, qui peut être très dangereuse voire mortelle si le
passager se trouve très près du sac de sécurité gonflable. Éloignez le siège
passager au maximum du sac de sécurité gonflable, et réglez le dossier de siège
de sorte telle sorte que le passager avant soit assis bien droit dans son siège.
●Les nourrissons et les enfants qui ne sont pas correctement assis et/ou protégés
peuvent être grièvement blessés ou tués par le déploiement d'un sac de sécurité
gonflable. Installez les enfants trop jeunes pour pouvoir utiliser la ceinture de
sécurité dans un siège de sécurité enfant. Lexus recommande vivement
d'installer tous les nourrissons et enfants aux places arrière du véhicule et de
prévoir pour eux des systèmes de retenue adaptés. C'est à l'arrière que les
nourrissons et les enfants sont les mieux protégés. (→P. 1 0 7 )
●Si vous attachez une rallonge de ceinture
de sécurité à la boucle du siège
conducteur, mais pas à la ceinture de
sécurité proprement dite, le système de
sac de sécurité gonflable SRS conducteur
pense que vous avez attaché votre ceinture
de sécurité, alors qu'en fait c'est faux. Dans
ce cas, il se peut que le sac de sécurité
gonflable conducteur ne se déploie pas
correctement en cas d'accident, et vous
risquez d'être tué ou grièvement blessé.
Veillez donc à porter la ceinture de
sécurité avec la rallonge de ceinture de
sécurité.

98

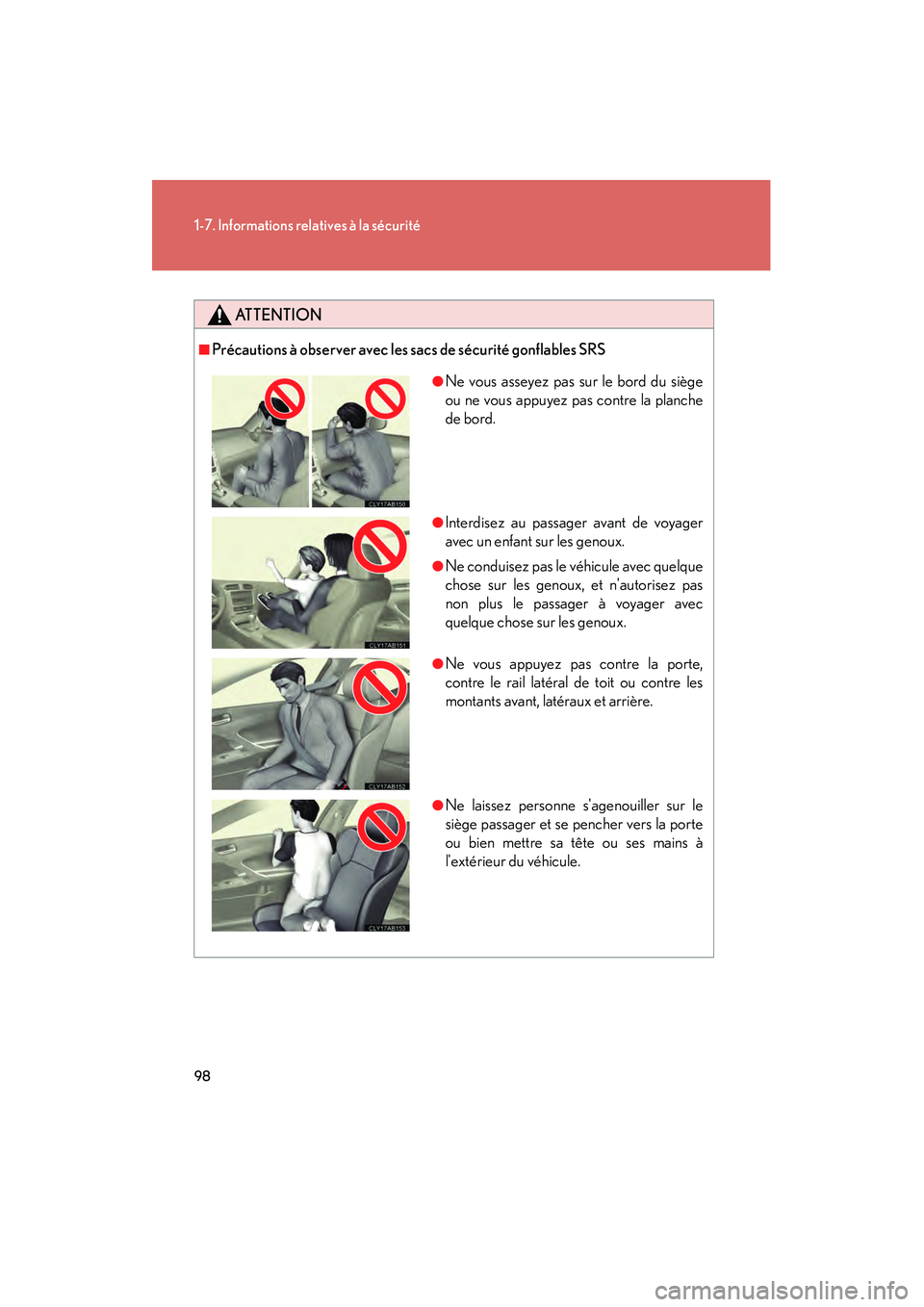

1-7. Informations relatives à la sécurité
08_IS F_D_(L/O_0712)
ATTENTION
■Précautions à observer avec les sacs de sécurité gonflables SRS
●Ne vous asseyez pas sur le bord du siège
ou ne vous appuyez pas contre la planche
de bord.
●Interdisez au passager avant de voyager
avec un enfant sur les genoux.
●Ne conduisez pas le véhicule avec quelque
chose sur les genoux, et n'autorisez pas
non plus le passager à voyager avec
quelque chose sur les genoux.
●Ne vous appuyez pas contre la porte,
contre le rail latéral de toit ou contre les
montants avant, latéraux et arrière.
●Ne laissez personne s'agenouiller sur le
siège passager et se pencher vers la porte
ou bien mettre sa tête ou ses mains à
l'extérieur du véhicule.

99

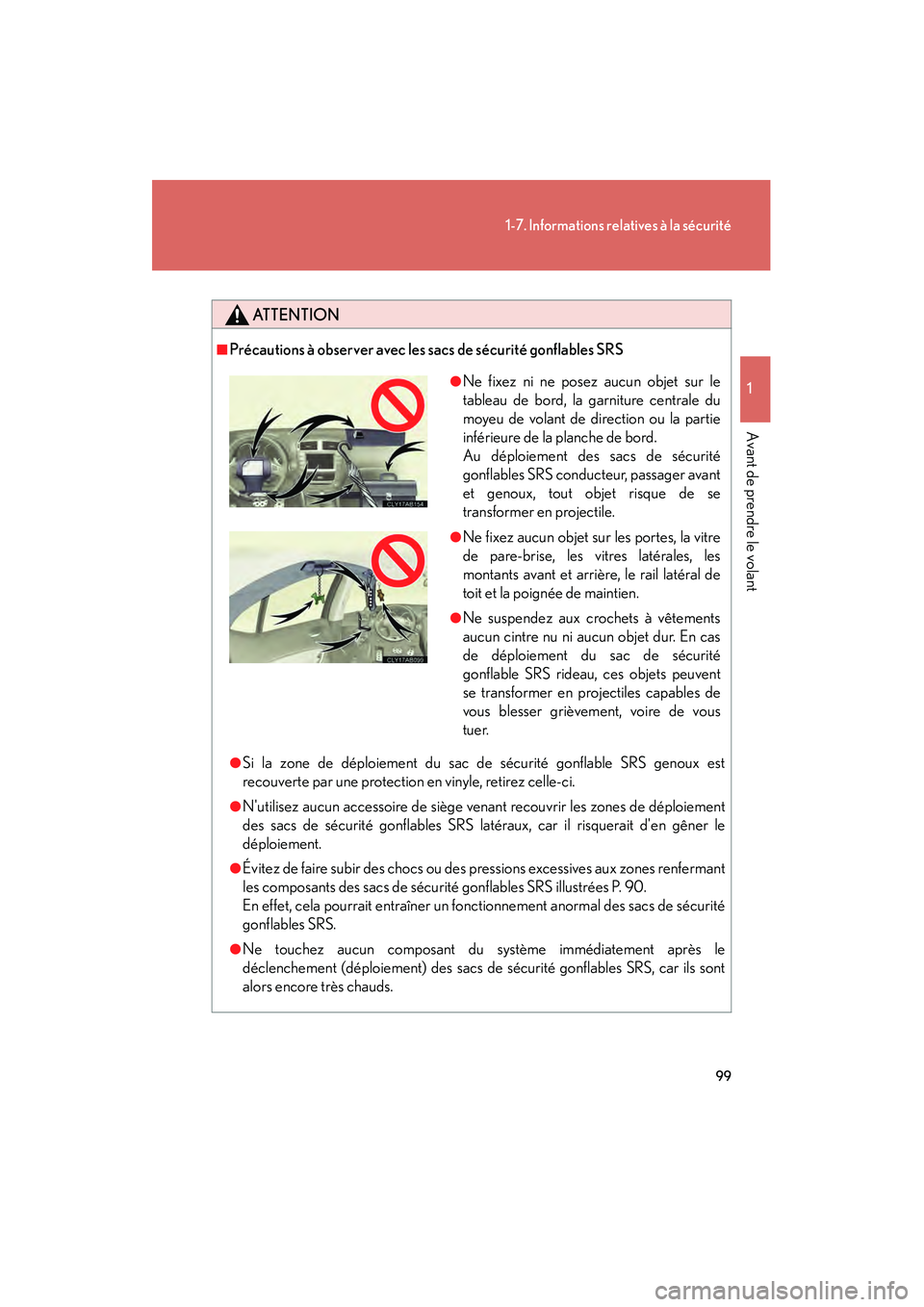

1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
08_IS F_D_(L/O_0712)
ATTENTION
■Précautions à observer avec les sacs de sécurité gonflables SRS
●Si la zone de déploiement du sac de sécurité gonflable SRS genoux est
recouverte par une protection en vinyle, retirez celle-ci.
●N'utilisez aucun accessoire de siège venant recouvrir les zones de déploiement
des sacs de sécurité gonflables SRS latéraux, car il risquerait d'en gêner le
déploiement.
●Évitez de faire subir des chocs ou des pressions excessives aux zones renfermant
les composants des sacs de sécurité gonflables SRS illustrées P. 90.
En effet, cela pourrait entraîner un fonctionnement anormal des sacs de sécurité
gonflables SRS.
●Ne touchez aucun composant du système immédiatement après le
déclenchement (déploiement) des sacs de sécurité gonflables SRS, car ils sont
alors encore très chauds.
●Ne fixez ni ne posez aucun objet sur le
tableau de bord, la garniture centrale du
moyeu de volant de direction ou la partie
inférieure de la planche de bord.
Au déploiement des sacs de sécurité
gonflables SRS conducteur, passager avant
et genoux, tout objet risque de se
transformer en projectile.
●Ne fixez aucun objet sur les portes, la vitre
de pare-brise, les vitres latérales, les
montants avant et arrière, le rail latéral de
toit et la poignée de maintien.
●Ne suspendez aux crochets à vêtements
aucun cintre nu ni aucun objet dur. En cas
de déploiement du sac de sécurité
gonflable SRS rideau, ces objets peuvent
se transformer en projectiles capables de
vous blesser grièvement, voire de vous
tuer.
