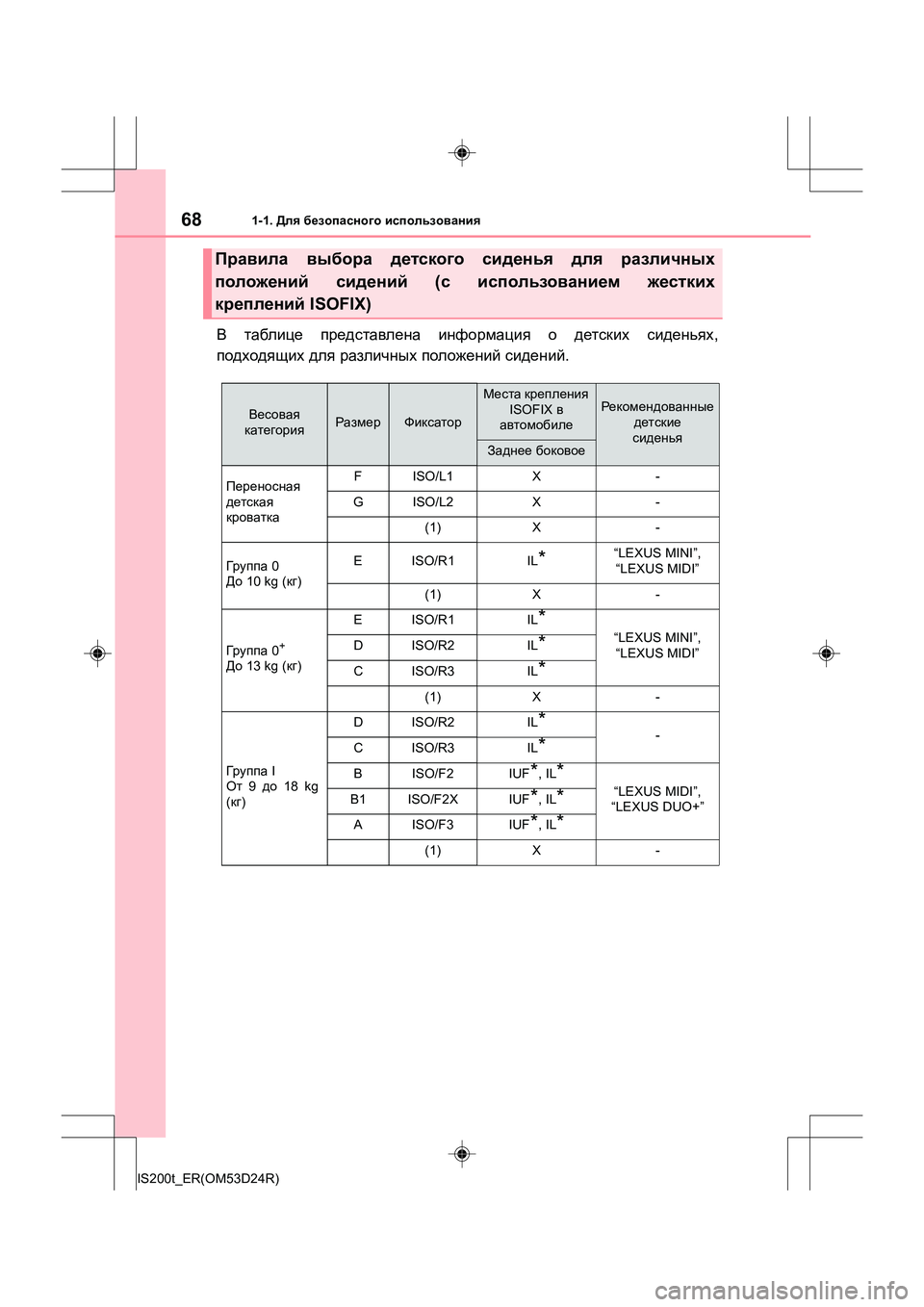

681-1. Для безопасного использования
IS200t_ER(OM53D24R)
В таблице представлена информация о детских сиденьях ,
подходящих для различных положений сидений .
Правила выбора детского сиденья для различных
положений сидений (с использованием жестких
креплений ISOFIX)
Весовая
категорияРазмерФиксатор
Места крепления
ISOFIX в
автомобилеРекомендованные
детские
сиденья
Заднее боковое
Переносная
детская
кроватка F ISO/L1
X-
G ISO/L2
X-
(1)
X-
Группа 0
До 10 kg ( кг) E ISO/R1
IL*“LEXUS MINI”,
“LEXUS MIDI”
(1)
X-
Группа 0
+
До 13 kg ( кг) E ISO/R1
IL*
“LEXUS MINI”,
“LEXUS MIDI”
D ISO/R2IL*
C ISO/R3IL*
(1)X-
Группа I
От 9 до 18 kg
( кг ) D ISO/R2
IL*-
C ISO/R3IL*
B ISO/F2IUF*, IL*
“LEXUS MIDI”,
“LEXUS DUO+”
B1 ISO/F2XIUF*, IL*
A ISO/F3IUF*, IL*
(1)X-

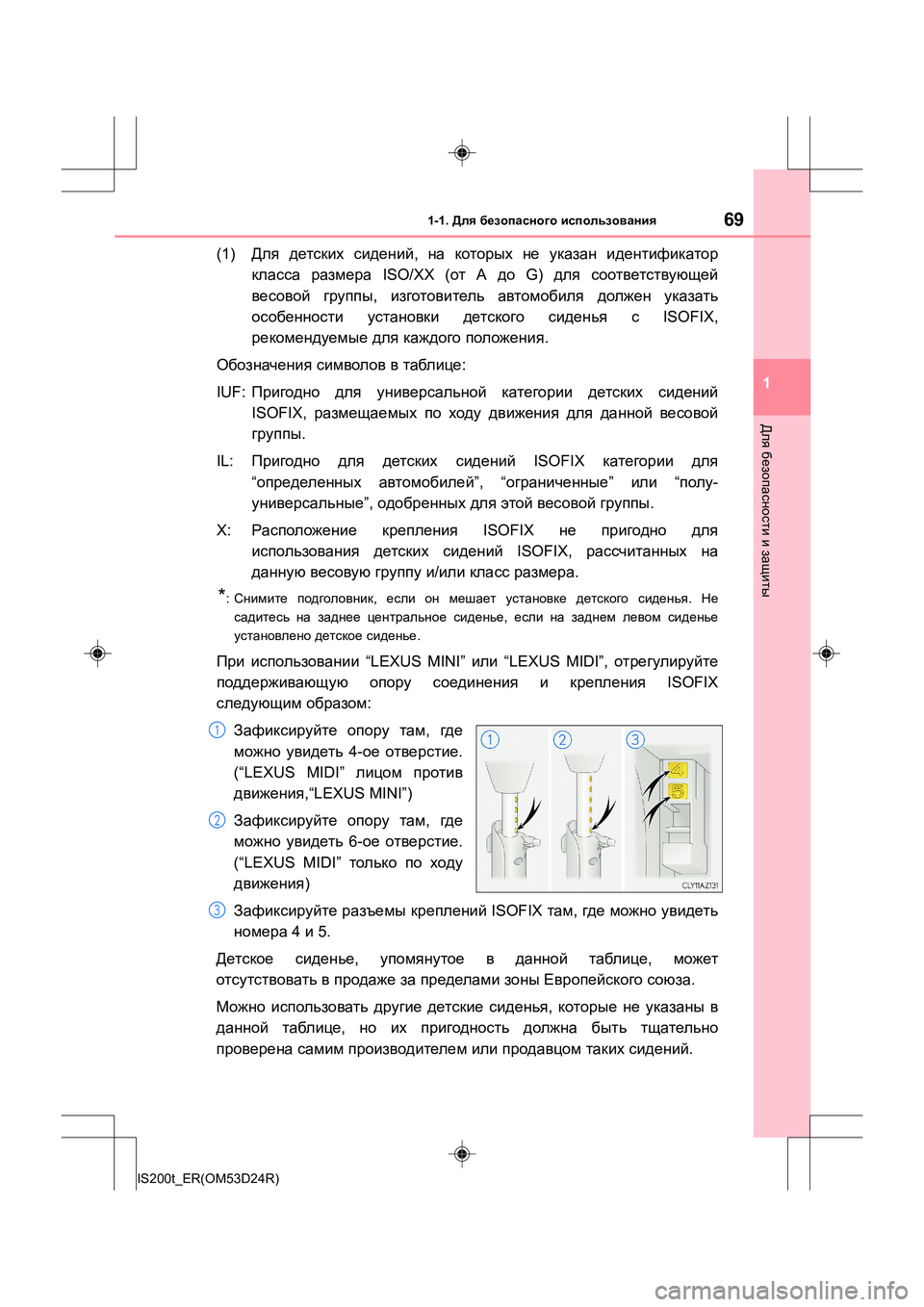

691-1. Для безопасного использования
1
Для безопасности и защиты
IS200t_ER(OM53D24R)
(1) Для детских сидений , на которых не указан идентификатор
класса размера ISO/XX ( от A до G) для соответствующей
весовой группы , изготовитель автомобиля должен указать
особенности установки детского сиденья с ISOFIX,
рекомендуемые для каждого положения .
Обозначения символов в таблице :
IUF: Пригодно для универсальной категории детских сидений
ISOFIX, размещаемых по ходу движения для данной весовой
группы .
IL: Пригодно для детских сидений ISOFIX категории для
“ определенных автомобилей ”, “ограниченные ” или “полу -
универсальные ”, одобренных для этой весовой группы .
X: Расположение крепления ISOFIX не пригодно для
использования детских сидений ISOFIX, рассчитанных на
данную весовую группу и /или класс размера .
*:Снимите подголовник , если он мешает установке детского сиденья . Не
садитесь на заднее центральное сиденье , если на заднем левом сиденье
установлено детское сиденье .
При использовании “LEXUS MINI” или “LEXUS MIDI”, отрегулируйте
поддерживающую опору соединения и крепления ISOFIX
следующим образом :
Зафиксируйте опору там , где
можно увидеть 4-ое отверстие .
(“LEXUS MIDI” лицом против
движения ,“LEXUS MINI”)
Зафиксируйте опору там , где
можно увидеть 6-ое отверстие .
(“LEXUS MIDI” только по ходу
движения )
Зафиксируйте разъемы креплений ISOFIX там, где можно увидеть
номера 4 и 5.
Детское сиденье , упомянутое в данной таблице , может
отсутствовать в продаже за пределами зоны Европейского союза .
Можно использовать другие детские сиденья , которые не указаны в
данной таблице , но их пригодность должна быть тщательно
проверена самим производителем или продавцом таких сидений .
1
2
3

731-1. Для безопасного использования
1
Для безопасности и защиты
IS200t_ER(OM53D24R)
Ремни безопасности (Для ремня
ELR необходим крепежный
зажим )
Жесткие крепления ISOFIX
Нижние крепления предназначены
для боковых задних сидений , за
крышками крепления .
Крепежные скобы (для верхнего
ремня крепления детского
сиденья )
Крепежная скоба предназначена для
боковых задних сидений .
Ус т а н о в к а детского сиденья
Следуйте инструкциям производителя детского сиденья .
Прочно закрепите детское сиденье автомобильным ремнем
безопасности или жесткими креплениями ISOFIX.
Дополнительно закрепите детское сиденье верхним ремнем .

771-1. Для безопасного использования
1
Для безопасности и защиты
IS200t_ER(OM53D24R)
Снимите подголовник , если он
мешает установке детского
сиденья .
Защелкните замки на
специальных крепежных
кронштейнах .
Если на детском сиденье имеется
верхний ремень , его конец следует
застегнуть на жестком креплении .
Ус т а н о в к а сиденья с помощью жесткого крепления ISOFIX
1
2

781-1. Для безопасного использования
IS200t_ER(OM53D24R)
Снимите подголовник , если он
мешает установке детского
сиденья .
Закрепите детское сиденье
автомобильным ремнем
безопасности или жесткими
креплениями ISOFIX.
Откройте крышку крепежной
скобы , защелкните крюк на
крепежной скобе и затяните
верхний ремень .
Убедитесь , что верхний ремень
надежно зафиксирован .
■При установке детского сиденья
Для установки детского сиденья Вам понадобится крепежный зажим . При
установке сиденья следуйте инструкциям производителя . Если в комплект
поставки приобретенного Вами детского сиденья не входит крепежный зажим ,
Вы можете заказать его у официального дилера Lexus, специалиста ремонтной
службы или в другом квалифицированном и технически оснащенном сервисном
центре :
Крепежный зажим для детских сидений
( Деталь номер 73119-22010)
Детские сиденья с верхним крепежным ремнем
1
2
3
