5317-3. Údržba svépomocí
7
Údržba a péče
IS200t_EE(OM53D77CZ)
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze pojistky
typu A.
Levá strana přístrojového panelu
(vozidla s levostranným řízením)
Levá strana přístrojového panelu
(vozidla s pravostranným řízením)
Vyjměte víčko. Vyjměte víčko.
3

5327-3. Údržba svépomocí
IS200t_EE(OM53D77CZ)
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A a B:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodnoty. Proudo- vou hodnotu naleznete na víčku pojistkové skříňky.
Typ C a D:
Kontaktujte kteréhokoliv autorizovaného prod ejce nebo servis Lexus, nebo kterýkoliv spolehlivý servis.
Typ ATyp B
Typ CTyp D
4
1
2

5337-3. Údržba svépomocí
7
Údržba a péče
IS200t_EE(OM53D77CZ)
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit žárovku.
(S. 534)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem Lexus, nebo kterýmkoliv spolehlivým servi-
sem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením celý kabelový
svazek.
■Když měníte žárovky
Lexus doporučuje, abyste používali originální výrobky Lexus určené pro toto vozidlo. Pro-
tože určité žárovky jsou připojeny k obvodům navrženým pro předcházení přetížení, ne-
originální díly nebo díly, které nejsou navrženy pro toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsanou, nebo jiný
předmět namísto pojistky.
●Vždy používejte originální pojistku Lexus nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kteréhokoliv autori-
zovaného prodejce nebo v servisu Lexus, nebo v kterémkoliv spolehlivém servisu.

5347-3. Údržba svépomocí
IS200t_EE(OM53D77CZ)
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 639)
Žárovky
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti výměny se liší
podle žárovek. Protože hrozí nebezp ečí poškození součástí, doporučujeme,
aby výměnu provedl kterýkoliv autorizo vaný prodejce nebo servis Lexus,
nebo kterýkoliv spolehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední směrové světlo (typ se žárovkou)
Vnější nástupní světlo
1
2

5357-3. Údržba svépomocí
7
Údržba a péče
IS200t_EE(OM53D77CZ)
■Přední směrová světla (typ se žárovkou)
Pouze na levé straně: Zmáčkněte
příchytku, abyste vyjmuli plnicí
hrdlo kapaliny ostřikovačů.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Nasaďte novou žárovku, pak na-
montujte patici žá rovky do jednotky
světla jejím zasunutím a otočením
patice žárovky doprava.
Po namontování žárovky zapněte přední směrové světlo, abyste vizuál-
ně zkontrolovali, že z patice žárovky
neuniká žádné světlo.
Po výměně žárovky na levé straně nasaďte plnicí hrdlo kapaliny ostřikovačů
do jeho původní polohy.
Výměna žárovek
1
2
3
4
5

5367-3. Údržba svépomocí
IS200t_EE(OM53D77CZ)
■Vnější nástupní světla
Stiskněte horní část vnějšího
zpětného zrcátka, abyste naklopili
plochu zrcátka nahoru, a nalepte
ochranou pásku na spodní část
krytu zrcátka.
Zasuňte 2 ploché šroubováky
obalené ochrannou páskou a od-
pojte příchytky za zrcátkem.
Vypačte zrcátko ven směrem k sobě
a odpojte 2 příchytky současně.
Pracujte opatrně a dejte pozor, abys- te neupustili zrcátko.
Odpojte konektory za zrcátkem
a vyjměte zrcátko.
Když odpojujete tenké konektory,
označte si jeden z konektorů kous-
kem pásky, abyste předešli jejich zá- měně při opětovné montáži.
Pracujte opatrně a dejte pozor, abys-
te neupustili zrcátko.
Když zacházíte se zrcátkem, nedotý kejte se částí pokrytých vazelínou.
Počet konektorů se liší podle specifikace vozidla.
Vyjměte 5 šroubků a sejměte
vnější kryt zrcátka a kryt za zrcát-
kem.
1
2
3
4

5377-3. Údržba svépomocí
7
Údržba a péče
IS200t_EE(OM53D77CZ)
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Nasaďte novou žárovku, pak na-
montujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
Když vkládáte patici, zarovnejte
značky vytištěné na tělese světla a na
patici.
5
6
7

5387-3. Údržba svépomocí
IS200t_EE(OM53D77CZ)
Nasaďte kryt na rám zrcátka, za-
jistěte ho šroubkem a nasaďte
boční směrové světlo a vnější ná-
stupní světlo.
Použijte pouze polohu šroubku uve-
denou na tomto obrázku.
Zarovnejte výstupky na jednotce
bočního směrového světla a na krytu
a nasaďte ji.
Propojte vybrání vnějšího nástupního
světla s výstupky na krytu a zajistěte
je.
Po namontování vnějšího nástupního
světla zapněte vnější nástupního
světlo, abyste vizuálně zkontrolovali, že z patice žárovky neuniká žádné
světlo.
Rozpojte příchytky a oddělte hor-
ní a spodní část vnějšího krytu zr-
cátka.
8
9

5397-3. Údržba svépomocí
7
Údržba a péče
IS200t_EE(OM53D77CZ)
Namontujte vnější kryt zrcátka
nejprve nasazením spodní strany
a pak nasazením horní strany.
Když nasazujete spodní stranu krytu,
vložte kolík bočního směrového svět- la do otvoru v krytu.
Zajistěte kryt šroubky a zapojte
zpět všechny konektory.
Zajistěte kabelový svazek jeho opě-
tovným nasazením do háčků na boč-
ní straně povrchu zrcátka tak, jak byl.
Zarovnejte příchytky a připevně-
te zrcátko zatlačením na příchyt-
ky, vždy každý pár diagonálně.
Ujistěte se, že jste zasunuli příchytky
v pořadí znázorněném na obrázku,
a stlačte je, až uslyšíte cvaknutí.
Pokud neuslyšíte cvaknutí, netlačte
na příchytky násilím. Místo toho zr-
cátko vyjměte a zkontrolujte, zda jsou příchytky zarovnány.
Po připevnění zrcátka sejměte
ochrannou pásku nalepenou na spodní část krytu zrcátka.
10
11
12

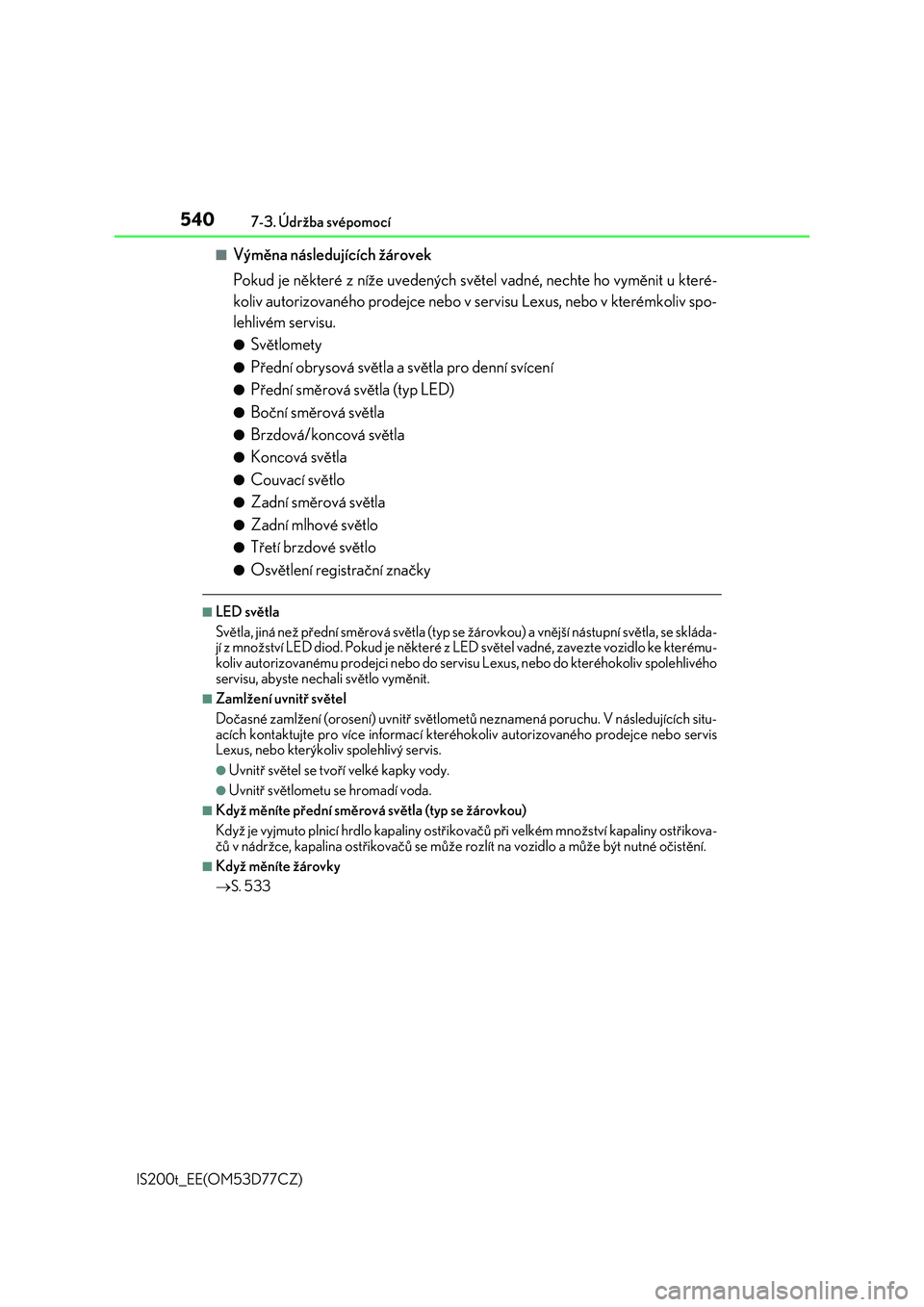

5407-3. Údržba svépomocí
IS200t_EE(OM53D77CZ)
■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vyměnit u které-
koliv autorizovaného prodejce nebo v servisu Lexus, nebo v kterémkoliv spo-
lehlivém servisu.
●Světlomety
●Přední obrysová světla a světla pro denní svícení
●Přední směrová světla (typ LED)
●Boční směrová světla
●Brzdová/koncová světla
●Koncová světla
●Couvací světlo
●Zadní směrová světla
●Zadní mlhové světlo
●Třetí brzdové světlo
●Osvětlení registrační značky
■LED světla
Světla, jiná než přední směrová světla (typ se žárovkou) a vnější nástupní světla, se skláda-
jí z množství LED diod. Pokud je některé z LED světel vadné, zavezte vozidlo ke kterému-
koliv autorizovanému prodejci nebo do servisu Lexus, nebo do kteréhokoliv spolehlivého
servisu, abyste nechali světlo vyměnit.
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V následujících situ-
acích kontaktujte pro více informací kteréhokoliv autorizovaného prodejce nebo servis
Lexus, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte přední směrová světla (typ se žárovkou)
Když je vyjmuto plnicí hrdlo kapaliny ostřikovačů při velkém množství kapaliny ostřikova-
čů v nádržce, kapalina ostřikovačů se může rozlít na vozidlo a může být nutné očistění.
■Když měníte žárovky
S. 533
