7-3. Самостоятельное техническое обслуживание
Меры предосторожности при
самостоятельном техническом обслуживании
Если Вы выполняете техническое обслуживание автомобиля
самостоятельно , в точности следуйте указаниям ,
представленным в данных разделах .
ЭлементыДетали и инструменты
Состояние 12-
вольтовой
аккумуляторной
батареи
( → стр . 508)
•Смазка
• Га еч н ы й ключ (для болтов клемм )
Уро вень
охлаждающей
жидкости
двигателя /бл о к а
управления
питанием
( → стр . 504)
• “Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия Toyota», либо
идентичная по качеству охлаждающая жидкость ,
изготовленная на основе этиленгликоля по технологии
гибридных органических кислот , с продолжительным
сроком службы и не содержащая силикатов , аминов ,
нитритов и боратов
“Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия To y o t a »
представляет собой смесь из 50% охлаждающей
жидкости и 50% деионизированной воды .
•Воронка (используется только для добавления
охлаждающей жидкости )
Уро вень моторного
масла (→ стр . 500)
• “Toyota Genuine Motor Oil” « Оригинальное моторное
масло Toyota» или аналогичное
• Тканевое или бумажное полотенце
• Воронка (используется только для добавления
моторного масла )
Предохранители
(→ стр . 538)•Предохранитель с идентичным номиналом тока
Радиаторы и
конденсатор
(→ стр . 542)
•Лампа с идентичной маркировкой и номинальной
мощностью
• Крестовая отвертк а• Плоская отвертка
• Га еч н ы й ключ
Радиатор и
конденсатор
(→ стр . 506)
Давление в шинах
( → стр . 529)•Манометр для шин• Источник сжатого
воздуха

5057-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
■ Выбор охлаждающей жидкости
В качестве охлаждающей жидкости для двигателя используйте только “Toyota
Super Long Life Coolant” « Охлаждающая жидкость особо длительного действия
To y o t a » либо ее аналог , изготовленный на основе этиленгликоля по технологии
гибридных органических кислот , обладающий продолжительным сроком службы ,
не содержащий силикатов , аминов , нитритов и боратов .
Охлаждающая жидкость “Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия To y o t a » представляет собой смесь 50%
охлаждающей жидкости и 50% деионизированной воды . (Минимальная
температура : -35°C)
Более подробную информацию об охлаждающей жидкости Вы можете получить
у любого официального дилера Lexus, специалиста ремонтной службы или в
другом квалифицированном и технически оснащенном сервисном центре .
■ Если уровень охлаждающей жидкости в бачке понижается вскоре после
доливки
Проверьте визуально радиаторы , патрубки , крышки бачка охлаждающей
жидкости двигателя /блок а управления питанием , сливное отверстие , а также
водяной насос .
Если при осмотре протечек не обнаружено , обратитесь к любому официальному
дилеру Lexus, специалисту ремонтной службы или в другой квалифицированный
и технически оснащенный сервисный центр для проведения теста крышки под
давлением и проверки на наличие утечек жидкости из системы охлаждения .
ПРЕДОСТЕРЕЖЕНИЕ !
■При перегреве гибридной системы
Не снимайте крышки двигателя /бачка охлаждающей жидкости бл о к а
управления питанием или крышку заливной горловины воды . (→ стр . 628)
Система охлаждения может быть под давлением , и, если снять крышку , то
горячая охлаждающая жидкость может вырваться наружу , вызвав серьезные
телесные повреждения , например , ожоги .
ВНИМАНИЕ !
■При добавлении охлаждающей жидкости
В качестве охлаждающей жидкости нельзя использовать в чистом виде ни
обычную воду , ни антифриз . Должное охлаждение , смазку и защиту от
коррозии обеспечивает только правильно подобранная смесь антифриза и
воды . Поэтому внимательно ознакомьтесь с информацией на этикетке
антифриза или охлаждающей жидкости .
■ Если Вы пролили охлаждающую жидкость
Не забывайте смыть ее водой , чтобы она не повредила детали или
лакокрасочное покрытие .

5137-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
Проверьте , видны ли индикаторы износа протектора на шинах . Так же
проверьте шины на неравномерный износ , например , чрезмерный
износ с одной стороны протектора .
Если перестановка не производилась , проверьте состояние
запасного колеса и давление в шине .
Новый протектор
Изношенный протектор
Индикатор износа протектора
Местоположение индикаторов износа протектора обозначается метками “TWI”
или “∆” и т .д ., которые запрессованы в боковую поверхность каждой шины .
Замените шины , если видны индикаторы износа протектора на шине .
Шины
Замените шины или поменяйте их местами в соответствии с
графиком технического обслуживания и степенью износа
протектора .
Проверка шин
1
2
3

5157-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
Ваш автомобиль оснащен системой предупреждения о падении
давления в шинах , использующей клапаны предупреждения
давления воздуха в шине и передатчики для определения снижения
давления , прежде чем это может привести к серьезным неполадкам .
Если давление в шинах падает ниже предустановленного уровня ,
водитель уведомляется об этом посредством сигнальных ламп .
( → стр . 572)
◆Ус т а н о в к а клапанов предупреждения о падении давления в
шинах и датчиков
При замене шин или колес убедитесь в том , что на шинах
установлены клапаны предупреждения о падении давления в
шине и датчики .
Когда установлены новые клапаны предупреждения о падении
давления в шинах и передатчики , необходимо зарегистрировать в
компьютере предупреждений новые ID коды, а также
инициализировать систему предупреждения падения давления в
шинах . Обратитесь к любому официальному дилеру Lexus,
специалисту ремонтной службы или в другой квалифицированный
и технически оснащенный сервисный центр , чтобы
зарегистрировать идентификационный код клапана
предупреждения о падении давления в шине и датчика .
( → стр . 517)
Система предупреждения о падении давления в шинах

5167-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)

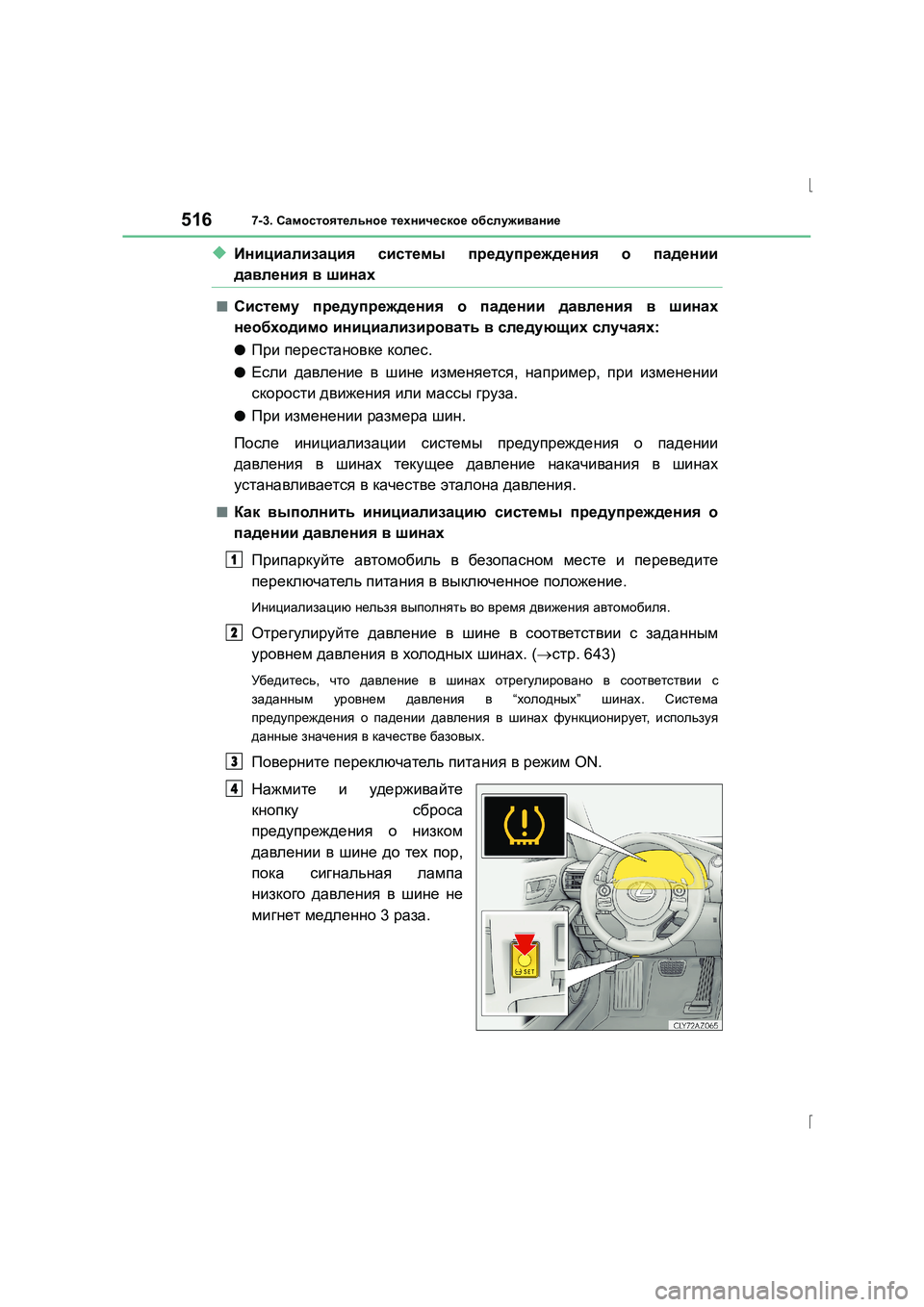

◆Инициализация системы предупреждения о падении
давления в шинах
■Систему предупреждения о падении давления в шинах
необходимо инициализировать в следующих случаях :
●При перестановке колес .
●Если давление в шине изменяется , например , при изменении
скорости движения или массы груза .
●При изменении размера шин .
После инициализации системы предупреждения о падении
давления в шинах текущее давление накачивания в шинах
устанавливается в качестве эталона давления .
■Как выполнить инициализацию системы предупреждения о
падении давления в шинах
Припаркуйте автомобиль в безопасном месте и переведите
переключатель питания в выключенное положение .
Инициализацию нельзя выполнять во время движения автомобиля .
Отрегулируйте давление в шине в соответствии с заданным
уровнем давления в холодных шинах . (→ стр . 643)
Убедитесь , что давление в шинах отрегулировано в соответствии с
заданным уровнем давления в “ холодных ” шинах . Система
предупреждения о падении давления в шинах функционирует , используя
данные значения в качестве базовых .
Поверните переключатель питания в режим ON.
Нажмите и удерживайте
кнопку сброса
предупреждения о низком
давлении в шине до тех пор ,
пока сигнальная лампа
низкого давления в шине не
мигнет медленно 3 раза .
1
2
3
4

5187-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R) ■
Низкопрофильные шины (кроме 16-дюймовых шин )
Как правило , низкопрофильные шины будут изнашиваться быстрее , и сцепление
шины с дорогой будет пониженным на дорогах , покрытых снегом и /или льдом , по
сравнению со стандартными шинами . Обязательно используйте зимние шины
или цепи противоскольжения
* на дорогах , покрытых снегом и/или льдом , и
ведите автомобиль осторожно на скорости , соответствующей дорожным и
погодным условиям .
*: Цепи нельзя устанавливать на 18- дюймовые шины . Вместо этого следует
использовать зимние шины .
■ Если высота протектора шин , предназначенных для эксплуатации в зимних
условиях , составляет менее 4 mm ( мм)
Эффективность этих шин как зимних утрачена .
■ Ситуации , в которых система предупреждения о падении давления в шинах
не работает должным образом
● В следующих случаях система предупреждения о падении давления в шинах
может работать неправильно .
• Если используются нефирменные колеса Lexus.
• Шина была заменена шиной , которая не является оригинальной .
• Шина была заменена шиной , которая не имеет указанного размера .
• Оснащены цепями противоскольжения и т .д .
• Оснащен запасной шиной .
• На стекле имеется тонировка , влияющая на сигналы радиоволн .
• Если имеется большое количество снега или льда на автомобиле , особенно
вокруг колес или колесных арок .
• Если давление в шине значительно выше установленного уровня .
• Если используются шины , не оборудованные клапанами предупреждения о
падении давления в шине и передатчиками .
• Если идентификационные коды клапанов предупреждения о падении
давления в шинах и датчиков не регистрируются в компьютерной системе
предупреждения о падении давления в шинах .
● Это может повлиять на работу в следующих ситуациях .
• Вблизи телевизионных вышек , электростанций , бензоколонок ,
радиостанций , больших экранов , аэропортов и других сооружений , которые
создают сильные радиоволны или электрические помехи
• При переносе портативного радио , сотового телефона или других
беспроводных средств связи
● Когда автомобиль останавливается , время до начала предупреждения или
выключения может быть увеличено .
● Если давление в шинах снижается быстро , например , когда шина взорвалась ,
предупредительный сигнал может не работать .

5197-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
■ Операция инициализации
● Обязательно выполните инициализацию после регулировки давления в шинах .
Такж е проверьте , чтобы шины были холодными перед началом выполнения
инициализации или регулировки давления в шинах .
● Если вы случайно повернули переключатель питания в выключенное
положение во время инициализации , не требуется снова нажимать
переключатель сброса , так как инициализация запустится автоматически , когда
переключатель питания будет повернут в режим ON в следующий раз .
● Если Вы случайно нажмете переключатель сброса , когда инициализация не
нужна , отрегулируйте давление в шине в соответствии с заданным уровнем
давления в холодных шинах , и снова выполните инициализацию .
■ Предупреждение о производительности системы предупреждения о
давлении в шинах
Предупреждение системы предупреждения о падении давления в шинах будет
изменяться в соответствии с условиями , в которых она была инициализирована .
По этой причине , система может дать предупреждение о падении давления в
шине , даже если не достигнут достаточно низкий уровень , или если давление
выше уровня давления , когда система была инициализирована .
■ Когда инициализация системы предупреждения о падении давления в
шинах не удалась
Инициализацию можно выполнить через несколько минут . Однако в следующих
случаях настройки не записываются в память , и система будет работать
неправильно . Если последующие попытки записи настроек давления в шинах
будут неудачными , необходимо проверить автомобиль у любого официального
дилера Lexus, специалиста ремонтной службы или в другом
квалифицированном и технически оснащенном сервисном центре .
● При использовании кнопки сброса предупреждения о низком давлении в шине
сигнальная лампа низкого давления в шине не мигает 3 раза .
● После выполнения процедуры инициализации сигнальная лампа низкого
давления в шине мигает в течение 1 минуты , а затем продолжает гореть в
течение 20 минут после движения .
■ Регистрация идентификационных кодов
Можно зарегистрировать идентификационные коды клапана и передатчиков
системы предупреждения о низком давлении в шинах для двух комплектов
колес .
Не требуется регистрировать идентификационные коды при замене обычных
шин зимними шинами , если идентификационные коды и для обычных , и для
зимних шин были зарегистрированы заранее .
Для получения информации об изменении идентификационных кодов
обратитесь к любому официальному дилеру или в ремонтную службу Lexus,
либо к другому квалифицированному и технически оснащенному специалисту .

5217-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
ПРЕДОСТЕРЕЖЕНИЕ !
■При проверке или замене шин
Во избежание несчастных случаев соблюдайте следующие меры
предосторожности .
Несоблюдение этих мер может привести к повреждению трансмиссии , а также
функций управления автомобилем , что , в свою очередь , может стать причиной
несчастного случая с тяжелыми травмами или смертью .
● Не устанавливайте на автомобиль одновременно шины разных типов ,
моделей или шины с разным рисунком протектора .
Также не используйте одновременно шины со значительно отличающейся
степенью износа протектора .
● Не используйте шины , размеры которых отличаются от размеров ,
рекомендованных для автомобилей Lexus.
● Не устанавливайте на автомобиль одновременно шины разных конструкций
( радиальные шины , диагонально -комбинированные шины и шины с
диагональным расположением нитей корда ).
● Не устанавливайте на автомобиль одновременно летние , всесезонные и
зимние шины .
● Не используйте шины , которые уже использовались на другом автомобиле .
Не устанавливайте шины , если не знаете , как они использовались ранее .
● Автомобили с аварийным ремонтным комплектом : Не буксируйте ничего ,
если установлена шина , которая была отремонтирована при помощи
аварийного ремонтного комплекта для проколотых шин . Нагрузка на шину
может привести к неожиданному повреждению шины .
■ При инициализации системы предупреждения о падении давления в
шинах
Не работайте с кнопкой сброса предупреждения о низком давлении в шине , не
отрегулировав сначала давление в шине до указанного уровня . В противном
случае сигнальная лампа низкого давления в шинах может не включиться даже
при низком давлении , либо может включиться , когда давление в шинах будет
нормальным .

5227-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
ВНИМАНИЕ !
■Ремонт или замена шин , колес , клапанов предупреждения о падении
давления в шинах , передатчиков , а также колпачков на вентилях шин
● Для снятия или установки колес , шин или клапана предупреждения о падении
давления в шине и датчика , обратитесь к любому официальному дилеру
Lexus, специалисту ремонтной службы или в другой квалифицированный и
технически оснащенный сервисный центр , так как клапан предупреждения о
падении давления в шине и датчик может быть поврежден при неправильном
обращении .
● Устан о ви те обратно крышечки клапанов шин . Если колпачки не установлены ,
вода может попасть в клапаны предупреждения о падении давления в шине , и
они могут отскочить .
● При замене колпачков на вентилях шин используйте только указанные для
вентилей шин колпачки . Возможно заедание колпачка .
■ Чтобы избежать повреждения сигнальных клапанов и датчиков низкого
давления в шине
Когда шина была отремонтирована с помощью жидкого герметика , клапан и
передатчик системы предупреждения о низком давлении в шинах могут
работать неправильно . Если использовался жидкий герметик , как можно
быстрее обратитесь к официальному дилеру или в ремонтную службу Lexus,
либо к другому квалифицированному и технически оснащенному специалисту .
После использования жидкого герметика обязательно замените клапан и
передатчик системы предупреждения о низком давлении в шинах после
ремонта или замены шины . (→ стр . 515)
■ При движении по ухабистым дорогам
Будьте особенно внимательны при движении по ухабистым дорогам или
дорогам с рыхлым покрытием .
Эти условия могут вызвать падение давления воздуха в шинах и уменьшить их
амортизирующую способность . Кроме того , движение по неровным дорогам
может вызвать повреждение шин , также как колес и кузова автомобиля .
■ Низкопрофильные шины (кроме 16-дюймовых шин )
Низкопрофильные шины более уязвимы к неровностям дороги и поэтому
подвержены более частым и более серьезным повреждениям , чем обычные .
Поэтому обращайте внимание на следующее :
● Давление в шинах должно соответствовать рекомендованному значению .
Если давление в шинах меньше рекомендованного , то они могут получить
более серьезные повреждения .
● Избегайте выбоин , неровностей дорожного покрытия , бордюров и других
опасных участков дороги . Это может привести к серьезному повреждению
шины и колеса .
■ Если давление в шинах падает во время движения
Продолжать движение не рекомендуется . В противном случае шины и/или
колеса могут прийти в негодность .

5297-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
■ Последствия , вызываемые эксплуатацией автомобиля с неверным
давлением в шинах
Эксплуатация автомобиля с неверным давлением в шинах может привести к
следующим последствиям :
● Сниженная экономия топлива
● Сниженный ездовой комфорт и потеря управления
● Сниженный срок службы шин из -за износа
● Снижение уровня безопасности
● Повреждение привода
Если шины приходится подкачивать слишком часто , проверьте их у любого
официального дилера Lexus, специалиста ремонтной службы или в другом
квалифицированном и технически оснащенном сервисном центре .
■ Инструкции по проверке давления в шинах
При проверке давления в шинах соблюдайте следующие правила :
● Проверяйте давление только на холодных шинах .
Точ н ы е значения давления в шинах могут быть получены , если автомобиль
простоял без движения не менее 3 часов или поездка была протяженностью не
более 1,5 km ( км).
● Для проверки давления всегда используйте манометр .
Сложно определить правильное давление в шине только по ее внешнему виду .
● Это нормально , когда давление в шине выше после поездки , т.к . в шине
образуется тепло . Не снижайте давление в шинах сразу по окончании поездки .
● Пассажиры и груз должны размещаться так , чтобы не нарушать
сбалансированности автомобиля .
Давление в шинах
Убедитесь , что давление в шинах соответствует норме .
Проверять давление в шинах следует не реже одного раза в
месяц . Однако Lexus рекомендует проверять давление в шинах
каждые две недели . (→ стр . 643)
