Lexus IS300h 2016 Manuale del proprietario (in Italian)

591

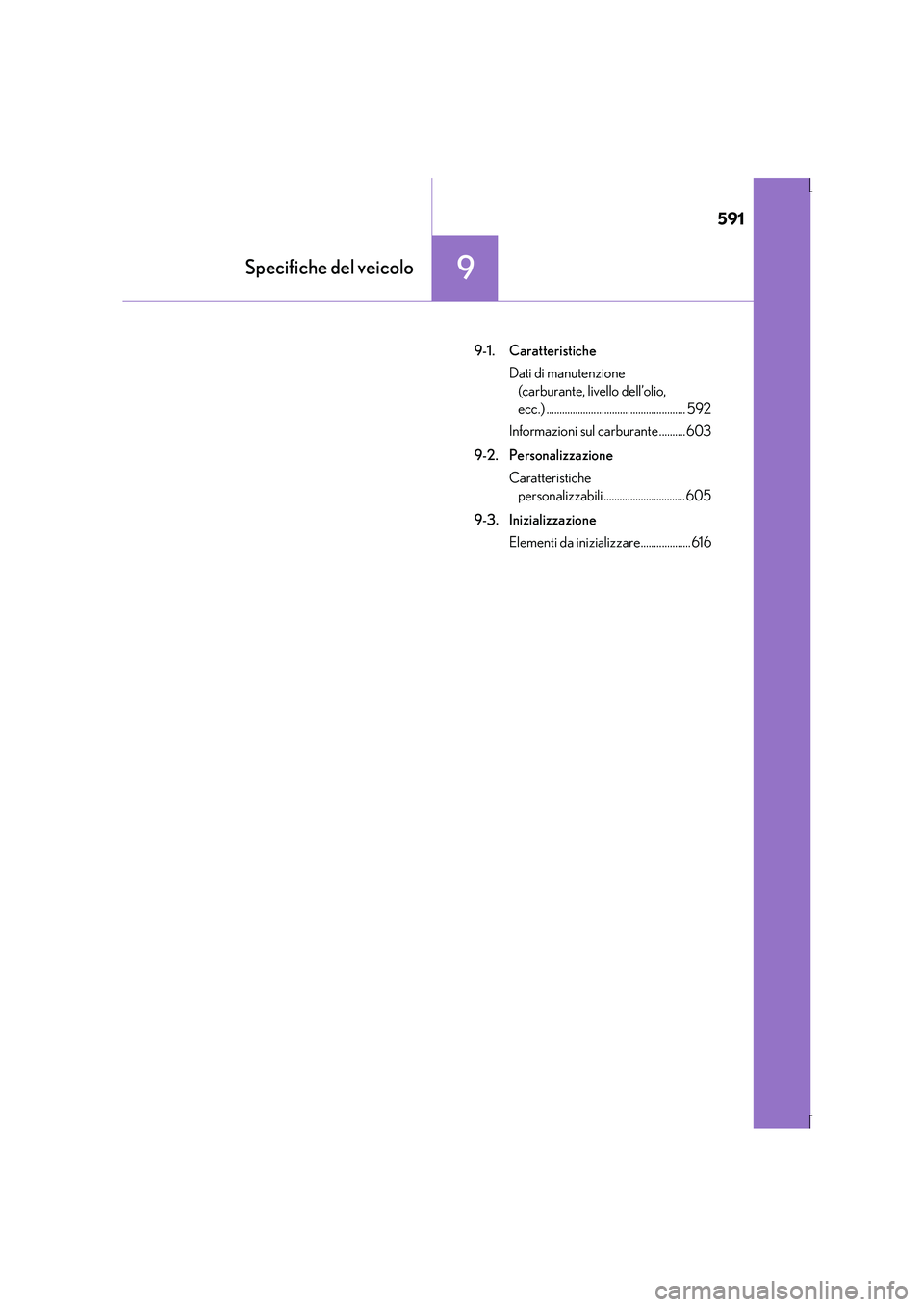

9Specifiche del veicolo
IS300h_EL(OM53D60L)9-1. Caratteristiche
Dati di manutenzione (carburante, livello dell’olio,
ecc.) ..................................................... 592
Informazioni sul carburante .......... 603
9-2. Personalizzazione Caratteristiche personalizzabili ...............................605
9-3. Inizializzazione Elementi da inizializzare................... 616

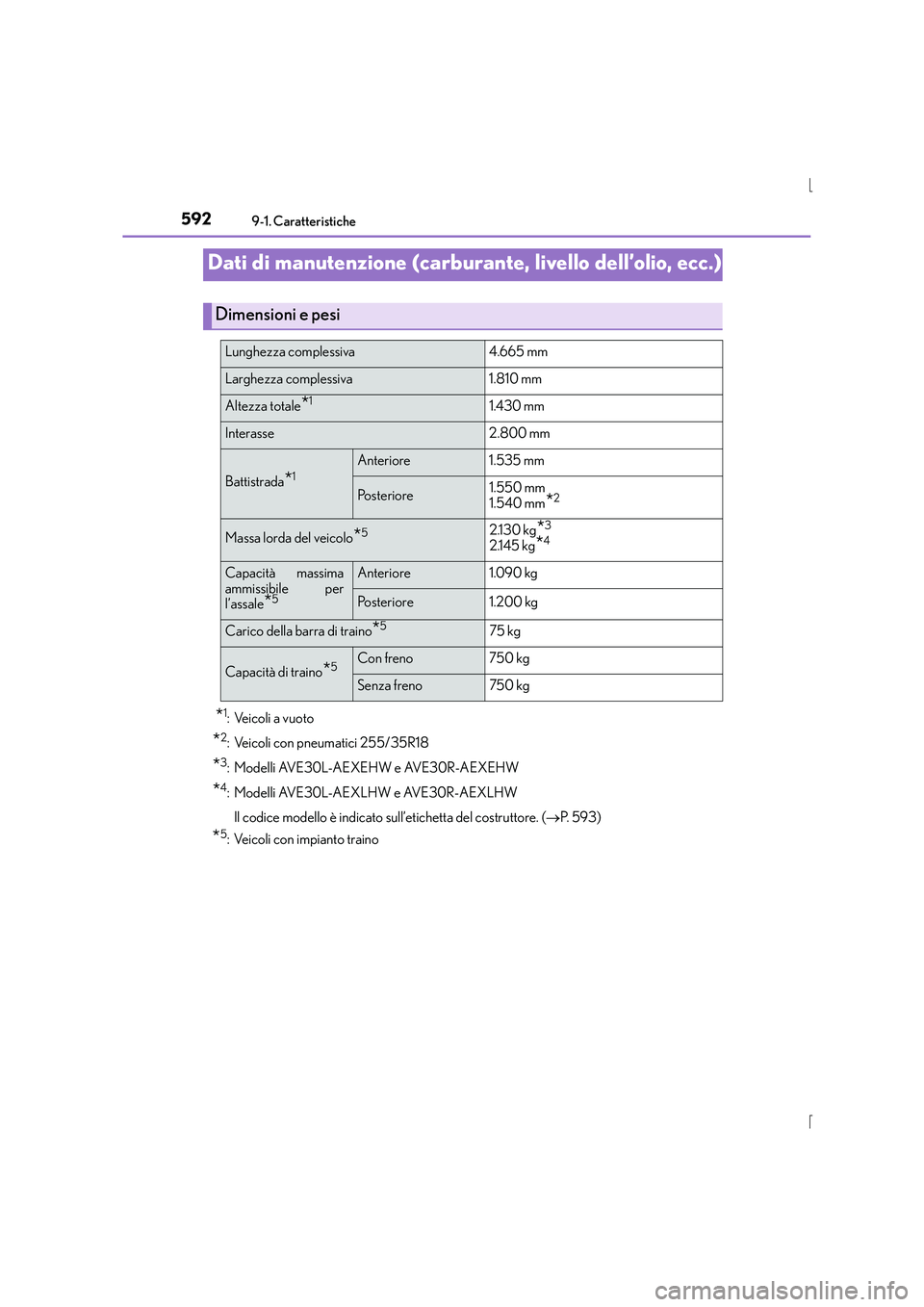

592
IS300h_EL(OM53D60L)
9-1. Caratteristiche
*1: Veicoli a vuoto
*2: Veicoli con pneumatici 255/35R18
*3: Modelli AVE30L-AEXEHW e AVE30R-AEXEHW
*4: Modelli AVE30L-AEXLHW e AVE30R-AEXLHWIl codice modello è indicato sull’etichetta del costruttore. ( →P. 5 9 3 )
*5: Veicoli con impianto traino
Dati di manutenzione (carburante, livello dell’olio, ecc.)
Dimensioni e pesi
Lunghezza complessiva 4.665 mm
Larghezza complessiva 1.810 mm
Altezza totale*11.430 mm
Interasse 2.800 mm
Battistrada*1Anteriore 1.535 mm
Po s t e r i o r e 1.550 mm
1.540 mm*2
Massa lorda del veicolo*52.130 kg*3
2.145 kg*4
Capacità massima
ammissibile per
l’assale
*5
Anteriore 1.090 kg
Posteriore 1.200 kg
Carico della barra di traino*575 kg
Capacità di traino*5Con freno 750 kg
Senza freno 750 kg

593
9
9-1. Caratteristiche
Specifiche del veicolo
IS300h_EL(OM53D60L) ■

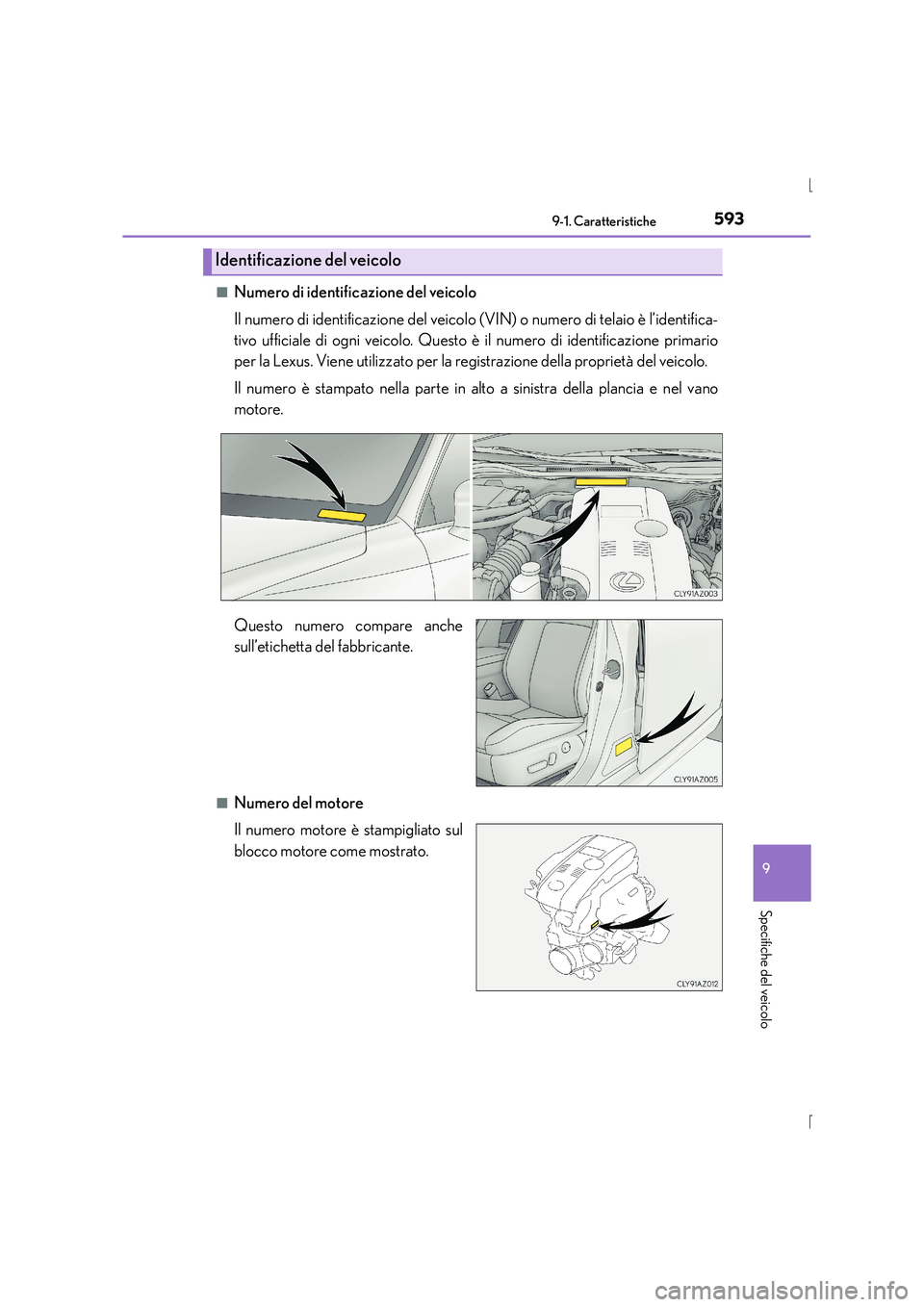

Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) o numero di telaio è l’identifica-
tivo ufficiale di ogni veicolo. Questo è il numero di identificazione primario
per la Lexus. Viene utilizzato per la registrazione della proprietà del veicolo.
Il numero è stampato nella parte in alto a sinistra della plancia e nel vano
motore.
Questo numero compare anche
sull’etichetta del fabbricante.
■Numero del motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Identificazione del veicolo

5949-1. Caratteristiche
IS300h_EL(OM53D60L)

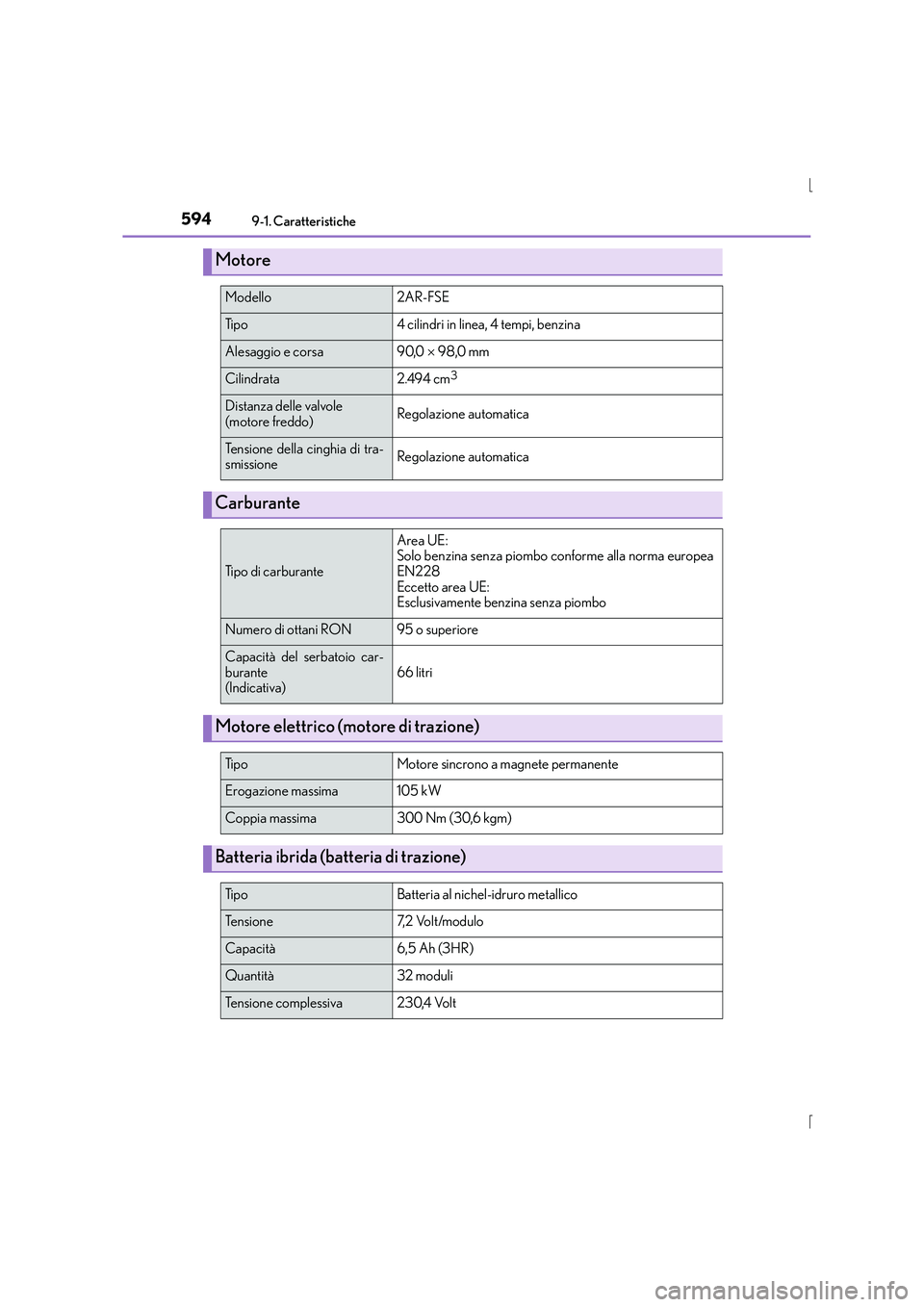

Motore
Modello2AR-FSE
Ti p o4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa90,0 × 98,0 mm
Cilindrata2.494 cm3
Distanza delle valvole
(motore freddo)Regolazione automatica
Tensione della cinghia di tra-
smissioneRegolazione automatica
Carburante
Tipo di carburante
Area UE:
Solo benzina senza piombo conforme alla norma europea
EN228
Eccetto area UE:
Esclusivamente benzina senza piombo
Numero di ottani RON95 o superiore
Capacità del serbatoio car-
burante
(Indicativa)66 litri
Motore elettrico (motore di trazione)
Ti p oMotore sincrono a magnete permanente
Erogazione massima105 kW
Coppia massima300 Nm (30,6 kgm)
Batteria ibrida (batteria di trazione)
Ti p oBatteria al nichel-idruro metallico
Te n s i o n e7, 2 Vo l t /m o d u l o
Capacità6,5 Ah (3HR)
Quantità32 moduli
Tensione complessiva230,4 Volt

595
9
9-1. Caratteristiche
Specifiche del veicolo
IS300h_EL(OM53D60L) ■

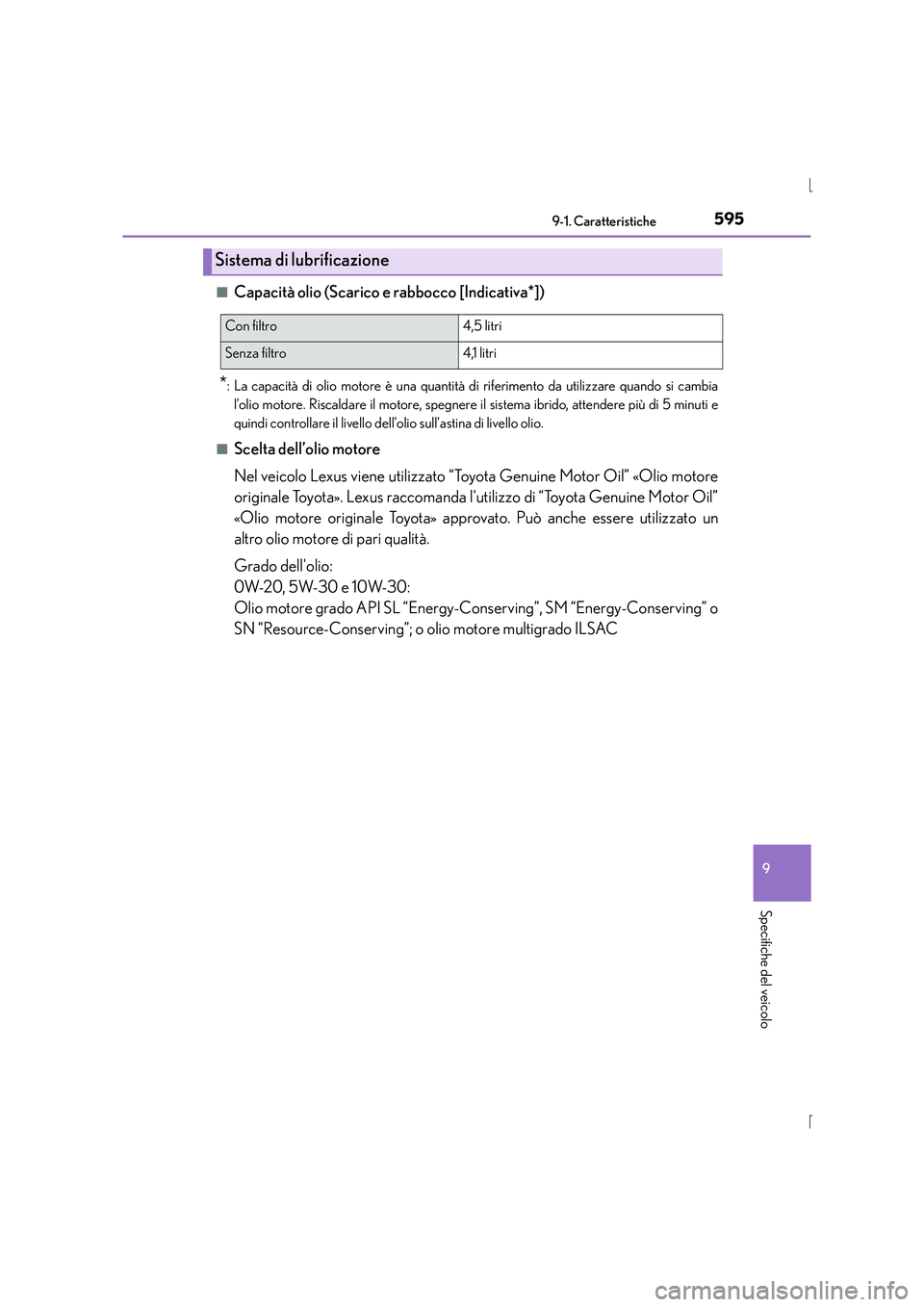

Capacità olio (Scarico e rabbocco [Indicativa*])
*: La capacità di olio motore è una quantità di riferimento da utilizzare quando si cambia
l’olio motore. Riscaldare il motore, spegnere il sistema ibrido, attendere più di 5 minuti e
quindi controllare il livello dell’olio sull’astina di livello olio.
■
Scelta dell’olio motore
Nel veicolo Lexus viene utilizzato “Toyota Genuine Motor Oil” «Olio motore
originale Toyota». Lexus raccomanda l'utilizzo di “Toyota Genuine Motor Oil”
«Olio motore originale Toyota» approvato. Può anche essere utilizzato un
altro olio motore di pari qualità.
Grado dell'olio:
0W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving” o
SN “Resource-Conserving”; o olio motore multigrado ILSAC
Sistema di lubrificazione
Con filtro4,5 litri
Senza filtro4,1 litri

5969-1. Caratteristiche
IS300h_EL(OM53D60L)

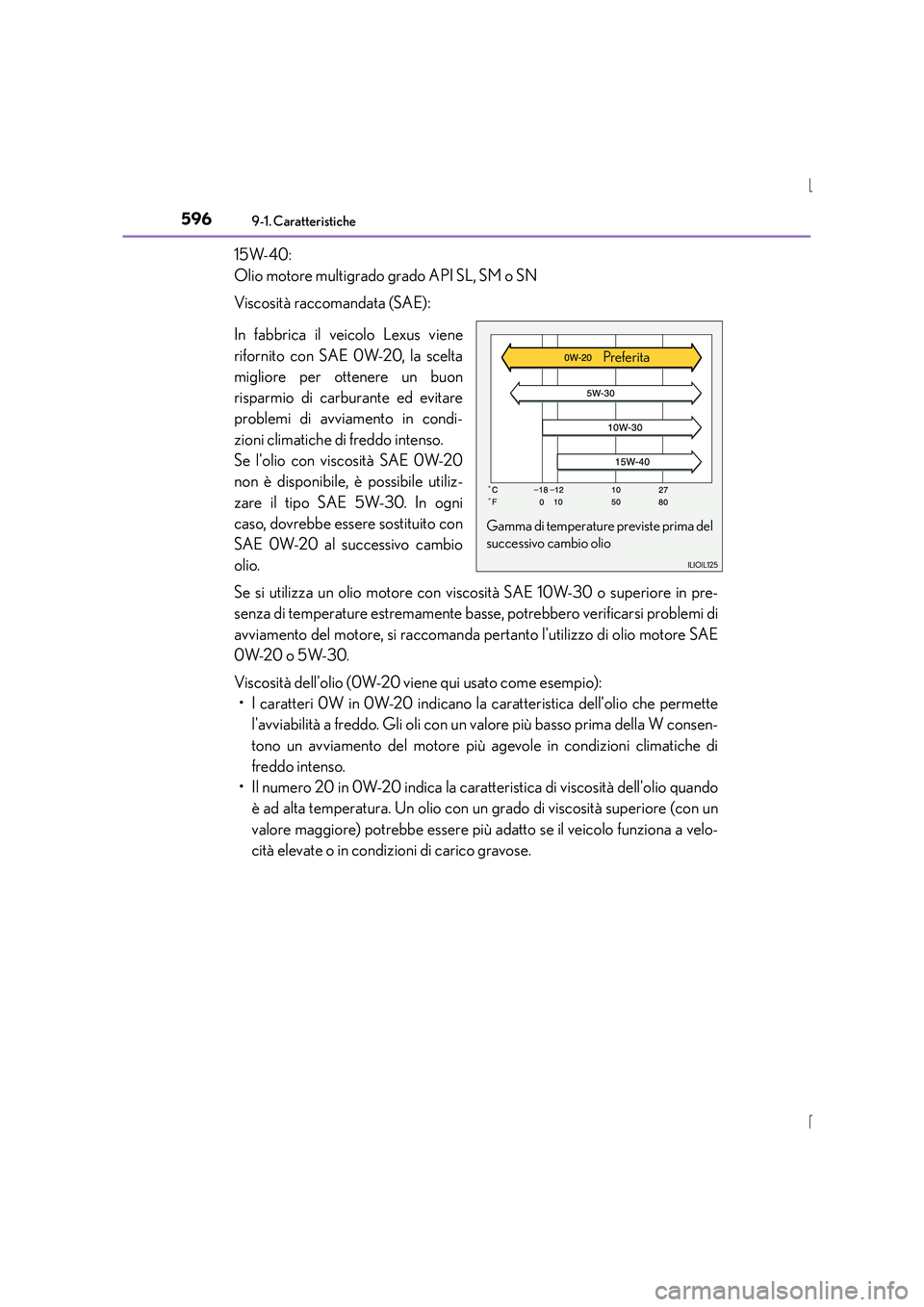

15W-40:
Olio motore multigrado grado API SL, SM o SN
Viscosità raccomandata (SAE):
In fabbrica il veicolo Lexus viene
rifornito con SAE 0W-20, la scelta
migliore per ottenere un buon
risparmio di carburante ed evitare
problemi di avviamento in condi-
zioni climatiche di freddo intenso.
Se l'olio con viscosità SAE 0W-20
non è disponibile, è possibile utiliz-
zare il tipo SAE 5W-30. In ogni
caso, dovrebbe essere sostituito con
SAE 0W-20 al successivo cambio
olio.
Se si utilizza un olio motore con viscosità SAE 10W-30 o superiore in pre-
senza di temperature estremamente basse, potrebbero verificarsi problemi di
avviamento del motore, si raccomanda pertanto l'utilizzo di olio motore SAE
0W-20 o 5W-30.
Viscosità dell'olio (0W-20 viene qui usato come esempio):• I caratteri 0W in 0W-20 indicano la caratteristica dell'olio che permette l'avviabilità a freddo. Gli oli con un valore più basso prima della W consen-
tono un avviamento del motore più agevole in condizioni climatiche di
freddo intenso.
• Il numero 20 in 0W-20 indica la caratteristica di viscosità dell'olio quando è ad alta temperatura. Un olio con un grado di viscosità superiore (con un
valore maggiore) potrebbe essere più adatto se il veicolo funziona a velo-
cità elevate o in condizioni di carico gravose.
Gamma di temperature previste prima del
successivo cambio olio Preferita

597
9
9-1. Caratteristiche
Specifiche del veicolo
IS300h_EL(OM53D60L)

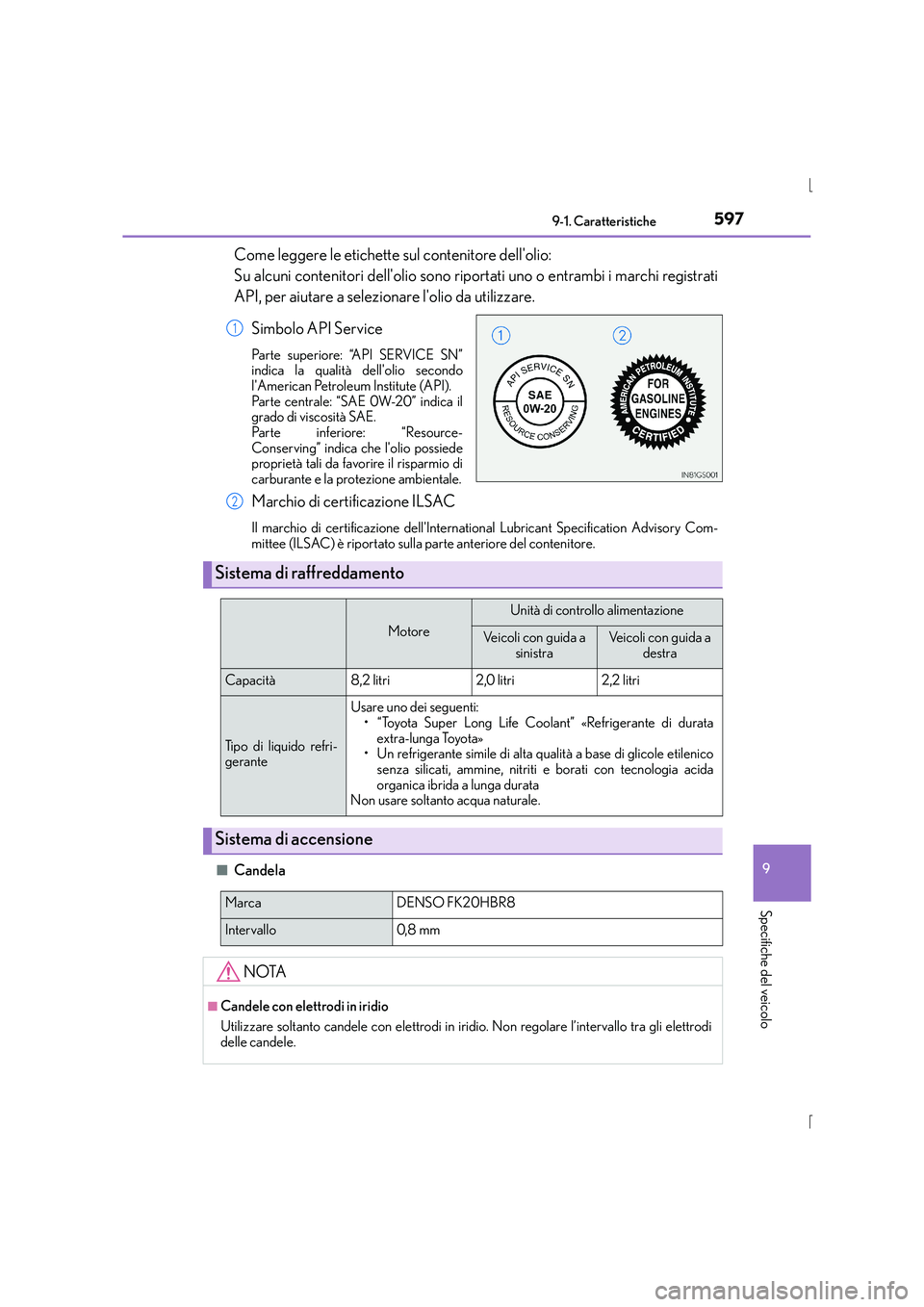

Come leggere le etichette sul contenitore dell'olio:
Su alcuni contenitori dell'olio sono ripo
rtati uno o entrambi i marchi registrati
API, per aiutare a selezionare l'olio da utilizzare.
Simbolo API Service
Pa r t e s u p e r i o re : “A P I S E RV I C E S N ”
indica la qualità dell'olio secondo
l'American Petroleum Institute (API).
Parte centrale: “SAE 0W-20” indica il
grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” indica che l'olio possiede
proprietà tali da favorire il risparmio di
carburante e la protezione ambientale.
Marchio di certificazione ILSAC
Il marchio di certificazione dell'International Lubricant Specification Advisory Com-
mittee (ILSAC) è riportato sulla parte anteriore del contenitore.
■
Candela
1
Sistema di raffreddamento
2
Motore
Unità di controllo alimentazione
Veicoli con guida a sinistraVeicoli con guida a destra
Capacità8,2 litri2,0 litri2,2 litri
Tipo di liquido refri-
gerante
Usare uno dei seguenti:• “Toyota Super Long Life Coolant” «Refrigerante di durataextra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di glicole etilenico
senza silicati, ammine, nitriti e borati con tecnologia acida
organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione
Marca DENSO FK20HBR8
Intervallo 0,8 mm
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare l’intervallo tra gli elettrodi
delle candele.

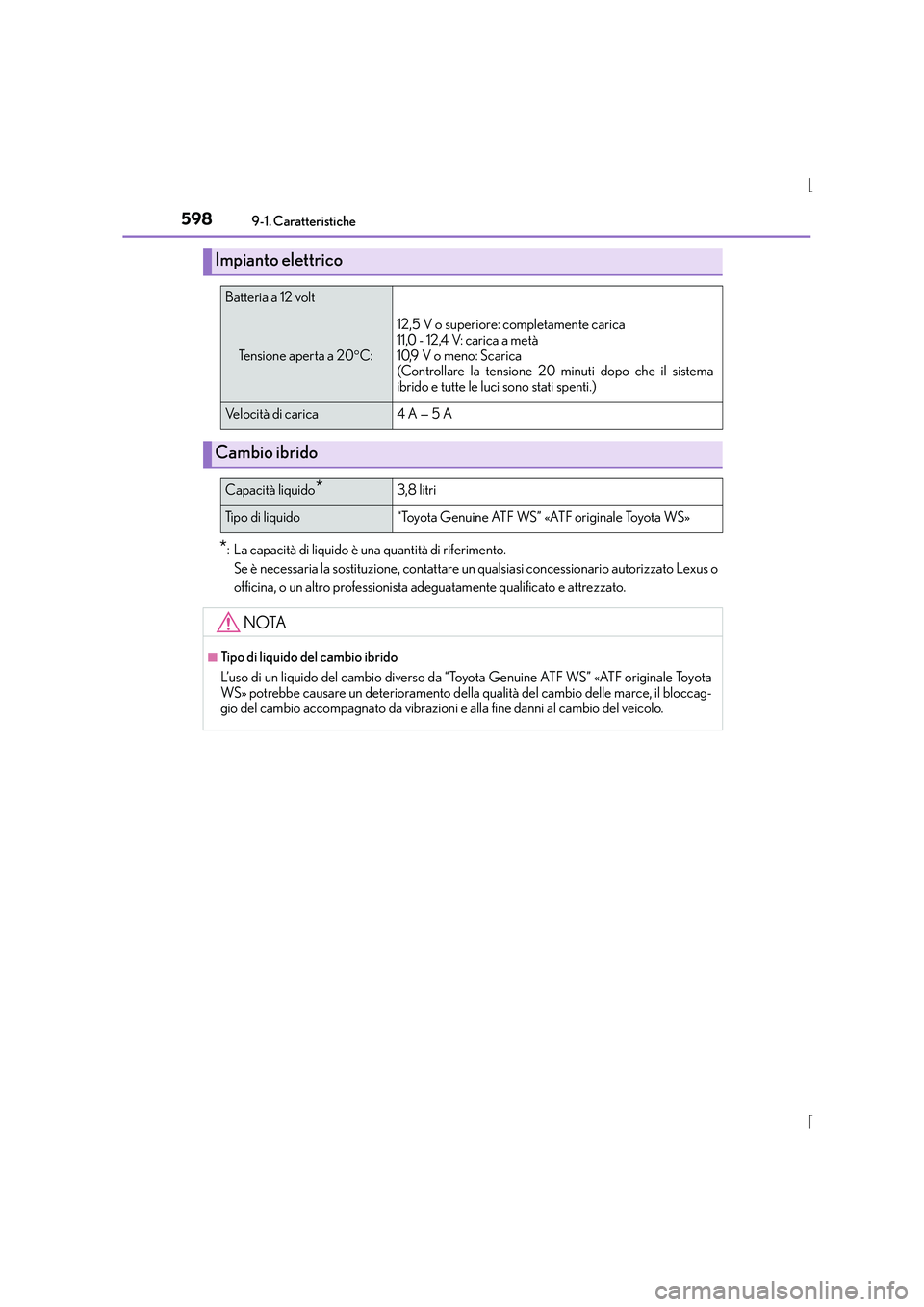

5989-1. Caratteristiche
IS300h_EL(OM53D60L)
*: La capacità di liquido è una quantità di riferimento.Se è necessaria la sostituzione, contattare un qualsiasi concessionario autorizzato Lexus o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
Impianto elettrico
Batteria a 12 volt
Tensione aperta a 20 °C:
12,5 V o superiore: completamente carica
11,0 - 12,4 V: carica a metà
10,9 V o meno: Scarica
(Controllare la tensione 20 minuti dopo che il sistema
ibrido e tutte le luci sono stati spenti.)
Velocità di carica4 A — 5 A
Cambio ibrido
Capacità liquido*3,8 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF originale Toyota WS»
NOTA
■Tipo di liquido del cambio ibrido
L’uso di un liquido del cambio diverso da “Toyota Genuine ATF WS” «ATF originale Toyota
WS» potrebbe causare un deterioramento della qualità del cambio delle marce, il bloccag-
gio del cambio accompagnato da vibrazioni e alla fine danni al cambio del veicolo.

599
9
9-1. Caratteristiche
Specifiche del veicolo

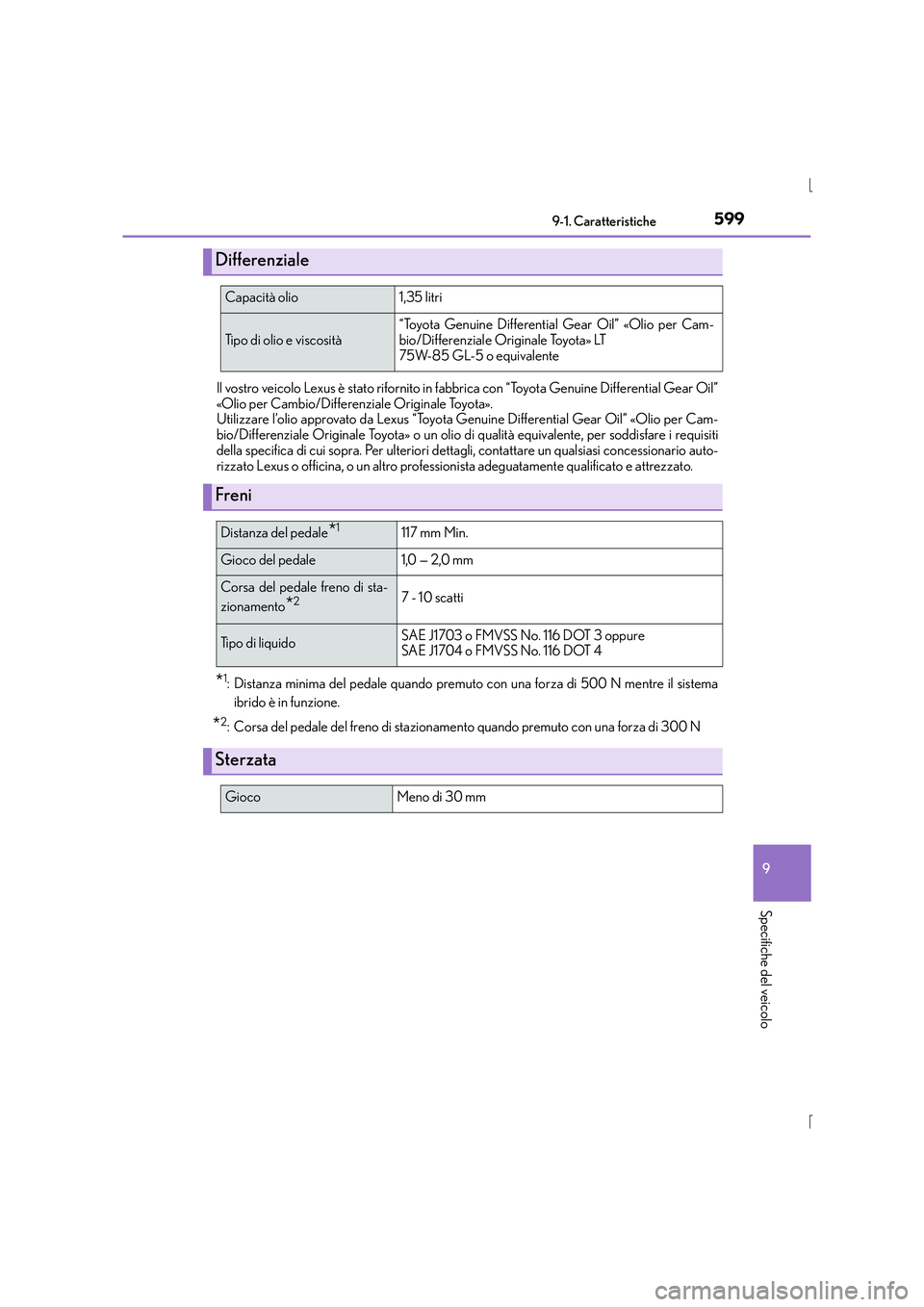

IS300h_EL(OM53D60L) Il vostro veicolo Lexus è stato rifornito in fabbrica con “Toyota Genuine Differential Gear Oil”
«Olio per Cambio/Differenziale Originale Toyota».
Utilizzare l’olio approvato da Lexus “Toyota Genuine Differential Gear Oil” «Olio per Cam-
bio/Differenziale Originale Toyota» o un olio di qualità equivalente, per soddisfare i requisiti
della specifica di cui sopra. Per ulteriori dettagli, contattare un qualsiasi concessionario auto-
rizzato Lexus o officina, o un altro professionista adeguatamente qualificato e attrezzato.
*1: Distanza minima del pedale quando premuto con una forza di 500 N mentre il sistema
ibrido è in funzione.
*2: Corsa del pedale del freno di stazionamento quando premuto con una forza di 300 N
Differenziale
Capacità olio1,35 litri
Tipo di olio e viscosità“Toyota Genuine Differential Gear Oil” «Olio per Cam-
bio/Differenziale Originale Toyota» LT
75W-85 GL-5 o equivalente
Freni
Distanza del pedale*1117 mm Min.
Gioco del pedale1,0 — 2,0 mm
Corsa del pedale freno di sta-
zionamento
*27 - 10 scatti
Tipo di liquidoSAE J1703 o FMVSS No. 116 DOT 3 oppure
SAE J1704 o FMVSS No. 116 DOT 4
Sterzata
GiocoMeno di 30 mm

6009-1. Caratteristiche
IS300h_EL(OM53D60L)

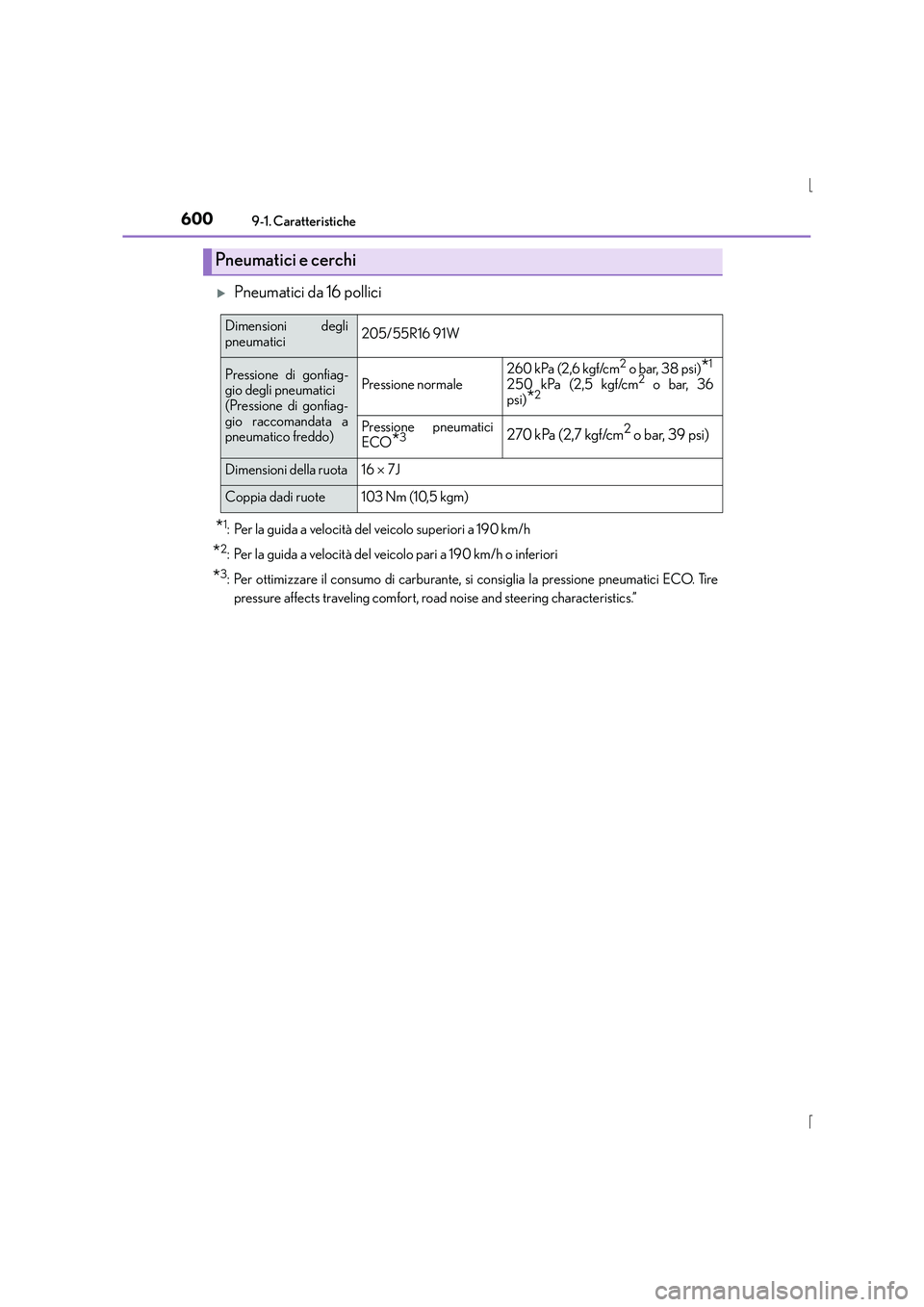

XPneumatici da 16 pollici
*1: Per la guida a velocità del veicolo superiori a 190 km/h
*2: Per la guida a velocità del veicolo pari a 190 km/h o inferiori
*3: Per ottimizzare il consumo di carburante, si consiglia la pressione pneumatici ECO. Tirepressure affects traveling comfort, road noise and steering characteristics.”
Pneumatici e cerchi
Dimensioni degli
pneumatici205/55R16 91W
Pressione di gonfiag-
gio degli pneumatici
(Pressione di gonfiag-
gio raccomandata a
pneumatico freddo)Pressione normale260 kPa (2,6 kgf/cm2 o bar, 38 psi)*1
250 kPa (2,5 kgf/cm2 o bar, 36
psi)*2
Pressione pneumatici
ECO
*3270 kPa (2,7 kgf/cm2 o bar, 39 psi)
Dimensioni della ruota16 × 7J
Coppia dadi ruote103 Nm (10,5 kgm)
