ESP Lexus IS300h 2016 Ägarmanual (in Swedish)

OM53D89SE
BildregisterSökning med hjälp av illustrationer
1Trygghet
och säkerhetLäs dessa anvisningar noggrant
2InstrumentgruppHur du läser av instrument och mätare, olika varningslampor
och indikeringslampor, etc.
3
Funktionen hos
respektive
komponentÖppna och stänga dörrar och fönster, inställningar innan du
börja köra, etc.
4KörningAnvisningar och råd som är nödvändiga för körning
5Lexus Display
Audio SystemAnvända Lexus Display Audio System
6Invändiga
funktionerAnvändning av invändiga funktioner, etc.
7Underhåll och
skötselSkötsel av din bil samt underhållsrutiner
8Om problem
uppstårAtt göra vid funktionsstörningar eller i en nödsituation
9Specifikationer Specifikationer, fordonsanpassning, etc.
SakregisterSökning enligt symptom
Alfabetisk sökning
OM53D89SE
OM53D89SE.book Page 1 Monday, November 14, 2016 7:18 PM

INNEHÅLLSFÖRTECKNING2
OM53D89SE
För din information ......................................8
Så här läser du den här instruktionsboken.................................... 12
Söka information ........................................ 13
Bildregister ................................................... 14
1-1. För säkert bruk Innan du börjar köra .................... 26
För säker körning ..........................28
Säkerhetsbälten .............................30
Krockkuddar ...................................35
Manuell i-/urkopplingskontakt till
framsätespassagerarens
krockkudde .................................. 45
Motorhuv med aktivt fotgängarskydd ........................... 47
Säkerhetsinformation för barn ...........................................50
Bilbarnstolar ..................................... 51
Säkerhetsåtgärder beträffande av gaser .................. 63
1-2. Hybridsystem Hybridsystem, funktioner .......... 64
Hybridsystem, säkerhetsåtgärder .....................68
1-3. Stöldskydd Startspärrsystem ........................... 73
Dubbelsidigt låssystem ............... 74
Larm.................................................... 75 2. Instrumentgrupp
Varnings- och indikeringslampor ......................82
Instrument och mätare................ 87
Informationsdisplay ...................... 93
Energiövervakning/ förbrukningsskärm .................. 109
3-1. Nyckelinformation Nycklar ............................................ 120
3-2. Öppna, stänga och låsa dörrar och baklucka
Dörrar .............................................. 126
Bagagerum .................................... 133
Elektroniskt lås- och startsystem .................................. 139
3-3. Inställning av sätena Framsäten....................................... 145
Baksäten (fällbar typ)..................147
Körställningsmin ne..................... 149
Nackskydd..................................... 154
3-4. Justera ratten och speglarna
Ratt .................................................... 157
Invändig backspegel.................. 159
Yttre backspeglar .........................161
1Trygghet och säkerhet
2Instrumentgrupp
3Funktionen hos
respektive komponent
OM53D89SE.book Page 2 Monday, November 14, 2016 7:18 PM

25
1Trygghet och säkerhet
OM53D89SE
1-1. För säkert bruk
Innan du börjar köra .................... 26
För säker körning.......................... 28
Säkerhetsbälten............................. 30
Krockkuddar................................... 35
Manuell i-/urkopplingskontakt till framsätespassagerarens
krockkudde .................................. 45
Motorhuv med aktivt fotgängarskydd........................... 47
Säkerhetsinformation för barn.................................................. 50
Bilbarnstolar......................................51
Säkerhetsåtgärder beträffande avgaser.................. 63
1-2. Hybridsystem Hybridsystem, funktioner .......... 64
Hybridsystem, säkerhetsåtgärder ..................... 68
1-3. Stöldskydd Startspärrsystem ........................... 73
Dubbelsidigt låssystem............... 74
Larm ................................................... 75
OM53D89SE.book Page 25 Monda y, November 14, 2016 7:18 PM

351-1. För säkert bruk
1
Trygghet och säkerhet
OM53D89SE
◆Krockkuddar fram
Förarens krockkudde/framsätespassagerarens krockkudde
Kan bidra till att huvudet och bröstkorgen på förare och framsätespassage-
rare inte stöter i bilens invändiga delar
Knäkrockkuddar
Kan bidra till att skydda förare och framsätespassagerare
◆Sidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkorgen på de åkande i framsätet
Sidokrockgardiner
Kan bidra till att skydda primärt huvudet på de åkande på de yttre platserna
Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan
orsaka svåra skador på de åkande. I kombination med säkerhetsbältena sam-
verkar krockkuddarna till att minska risken för svåra eller livshotande skador.
1
2
3
4
OM53D89SE.book Page 35 Monda y, November 14, 2016 7:18 PM

361-1. För säkert bruk
OM53D89SE
Huvudkomponenterna i krockkuddesystemet och systemet för motorhuv med
aktivt fotgängarskydd visas ovan. Krockkuddesystemet och motorhuven med
aktivt fotgängarskydd styrs av sensorenheten i krockkuddeenheten. En kemisk
reaktion startas i uppblåsningsenhetern a och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga up p de åkandes rörelse framåt. När motor-
huven med aktivt fotgängarskydd aktivera s lösgörs en ofarlig gas av den kemiska
reaktionen i lyftarna så att kolvarna skjuts ut snabbt och höjer motorhuvens
bakre del. (Motorhuv med aktivt fotgängarskydd: →Sid. 47)
Komponenter i krockkuddesystemet
Motorhuv med aktivt fotgängarskydd
Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
Framsätespassagerarens krockkudde
Sidokrockgardiner
Knäkrockkuddar
”PASSENGER AIR BAG”, indike-
ringslampor
Bältessträckare och kraftbegränsare
Sidokrocksensorer (fram) Sidokrockkuddar fram
Krockkuddesystem, varningslampa
Förarens krockkudde
Sidokrocksensorer (bak)
Sensor för förarstolens läge
Strömbrytare till förarplatsens bäl-
teslås
Krockkuddesensorer
Främre krocksensorer
Motorhuv med aktivt fotgängar-
skydd, sensorer1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
OM53D89SE.book Page 36 Monda
y, November 14, 2016 7:18 PM

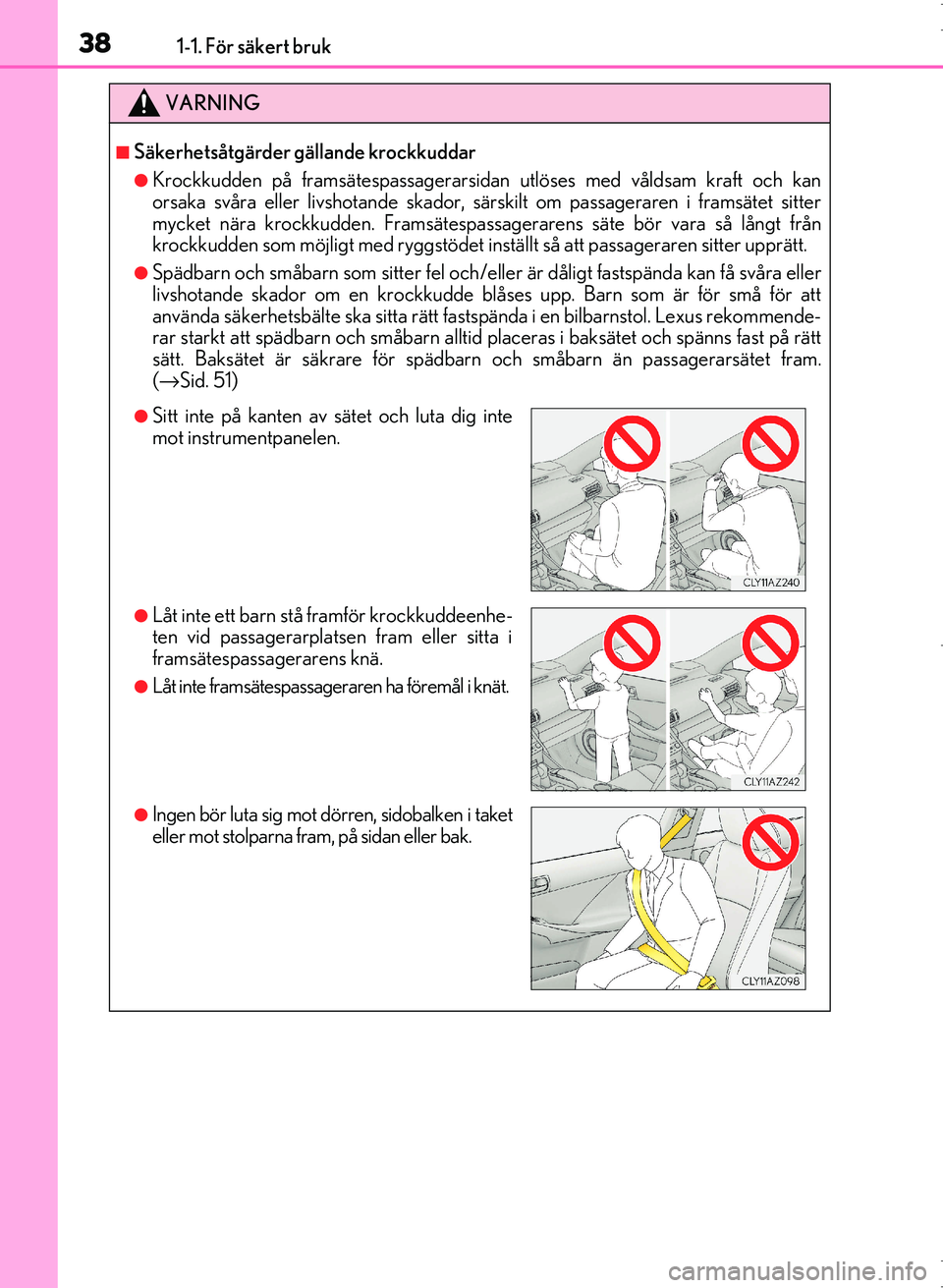

381-1. För säkert bruk
OM53D89SE
VARNING
■Säkerhetsåtgärder gällande krockkuddar
●Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft och kan
orsaka svåra eller livshotande skador, särskilt om passageraren i framsätet sitter
mycket nära krockkudden. Framsätespassagerarens säte bör vara så långt från
krockkudden som möjligt med ryggstödet instäl lt så att passageraren sitter upprätt.
●Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få svåra eller
livshotande skador om en krockkudde blåses upp. Barn som är för små för att
använda säkerhetsbälte ska sitta rätt fastsp ända i en bilbarnstol. Lexus rekommende-
rar starkt att spädbarn och småbarn alltid placeras i baksätet och spänns fast på rätt
sätt. Baksätet är säkrare för spädbarn och småbarn än passagerarsätet fram.
( → Sid. 51)
●Sitt inte på kanten av sätet och luta dig inte
mot instrumentpanelen.
●Låt inte ett barn stå framför krockkuddeenhe-
ten vid passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
●Låt inte framsätespassageraren ha föremål i knät.
●Ingen bör luta sig mot dö rren, sidobalken i taket
eller mot stolparna fram, på sidan eller bak.
OM53D89SE.book Page 38 Monda y, November 14, 2016 7:18 PM

391-1. För säkert bruk
1
Trygghet och säkerhet
OM53D89SE
VARNING
■Säkerhetsåtgärder gällande krockkuddar
●Häng inte galgar eller hårda föremål på rockhängarna. Alla sådana föremål kan bli
som projektiler och orsaka svåra eller livshotande skador om sidokrockgardinen
skulle lösas ut.
●Om ett vinyllock har placerats i området dä r knäkrockkudden utlöses ska det avlägsnas.
●Använd inga tillbehör på sätena som täcker delarna där sido krockkuddarna blåses
upp eftersom det kan hindra uppblåsninge n av krockkuddarna. Sådana tillbehör kan
medföra att sidokrockkuddarna inte aktivera s korrekt, att systemet sätts ur funktion
eller att sidokrockkuddarna bl åses upp oväntat vilket kan leda till svåra eller livsho-
tande skador.
●Se till att ingen står på knä mot dörren på
framsätespassagerarens plats, eller sticker ut
huvud eller händer utanför bilen.
●Fäst inga föremål på instrumentbrädan, ratt-
navet eller instrument panelens nedre del,
ingen bör heller luta sig mot dessa delar.
Sådana föremål kan bl i som projektiler om
krockkuddarna framför föraren och framsätes-
passageraren samt knäkrockkuddarna löses ut.
●Fäst inga föremål på ytor såsom dörrar, vind-
rutans glas, sidodörrarnas rutor, stolparna
fram eller bak, taklister eller handtag. (Gäller
inte dekalen för hastighetsbegränsning
→ Sid. 570)
OM53D89SE.book Page 39 Monda y, November 14, 2016 7:18 PM

451-1. För säkert bruk
1
Trygghet och säkerhet
OM53D89SE
”PASSENGER AIR BAG”, indike-
ringslampa
Indikeringslampan”ON” tänds när
krockkuddesystemet är på (endast när
startknappen är i tändningsläge).
Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
Sätt i den mekaniska nyckeln i låscylin-
dern och vrid om till läge ”OFF”.
Indikeringslampan ”OFF” tänds (endast
när startknappen är i tändningsläge).
Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
Systemet kopplar ur krockkudden framför frampassagerarsätet samt knä- krockkudden.
Krockkuddarna får endast kopplas ur om ett barn sitter i bilbarnstol på fram-
passagerarsätet.
1
2
Inaktivera krockkudden och knäkro ckkudden vid framsätespassagerarens
plats
OM53D89SE.book Page 45 Monda y, November 14, 2016 7:18 PM

461-1. För säkert bruk
OM53D89SE
■Information om indikationslampan ”PASSENGER AIR BAG”
Om något av följande uppstår tyder det på att systemet inte fungerar som det ska. Låt en
auktoriserad Lexus-återförsäljare eller Lexus-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
●Varken ”ON” eller ”OFF” tänds.
●Indikeringslampan ändras inte när den manuella i-/urkopplingskontakten till framsätes-
passagerarens krockkudde trycks till ”ON” eller ”OFF”.
VARNING
■När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en b ilbarnstol i baksätet. Om baksätet inte kan
användas kan framsätet användas under föru tsättning av den manuella i-/urkopplings-
kontakten till krockkuddarna vid framsätesp assagerarplatsen trycks till läge OFF.
Om den manuella i-/urkopplingskontakten till krockkuddarna vid framsätespassage-
rarplatsen är kvar i läge ON kan den häftiga kraften nä r en krockkudde utlöses orsaka
svåra eller livshotande skador.
■Om en bilbarnstol inte är monterad på framsätespassagerarens plats
Kontrollera att den manuella i-/urkopplingskontakten till krockkuddarna vid framsätes-
passagerarplatsen är i läge ON (på).
Om den får vara kvar i läge OFF (avstängd) kommer krockkudden eventuellt inte att
utlösas om en olycka skulle inträffa, vilket kan leda till svåra eller livshotande skador.
OM53D89SE.book Page 46 Monda y, November 14, 2016 7:18 PM

541-1. För säkert bruk
OM53D89SE
Informationen i tabellen visar var i bilen det är lämpligt att placera bilbarnstolen.
Förklaring till bokstäver som förekommer i ovanstående tabell:
U: Lämplig för bilbarnstol av universal typ som är godkänd för denna vikt-grupp.
L1: Lämplig för ”LEXUS G 0
+, BABY SAFE PLUS med SEAT BELT FIXATION,
BASE PLATFORM” (0 till 13 kg) som är godkänd för denna viktgrupp.
L2: Lämplig för ”LEXUS KIDFIX” (15 till 36 kg) som är godkänd för denna viktgrupp.
X: Ej lämplig placering av bilbar nstol för barn i denna viktgrupp.
Lämpliga placeringar av bilbarnstol
Passagerarsäte, fram
BaksäteManuell i-/
urkopplingskontakt
till framsätespassagerarens
krockkudde
PÅAvstängdYtterplatsI mitten
0
Max. 10 kg
(0–9 månader) X
Aldrig U
*1U*3
L1*3X
0
+
Max. 13 kg
(0–2 år) X
Aldrig U*1U*3
L1*3X
I
9 till 18 kg
(9 månader – 4 år) X
Aldrig U
*1U*3X
II, III
15 till 36 kg
(4–12 år) X
Aldrig U
*1 , 2U*2, 3
L2*2, 3X
Viktgrupper
Stolens
placering
OM53D89SE.book Page 54 Monda
y, November 14, 2016 7:18 PM
