3004-5. Bruke kjørestøttesystemene
OM53D89NO

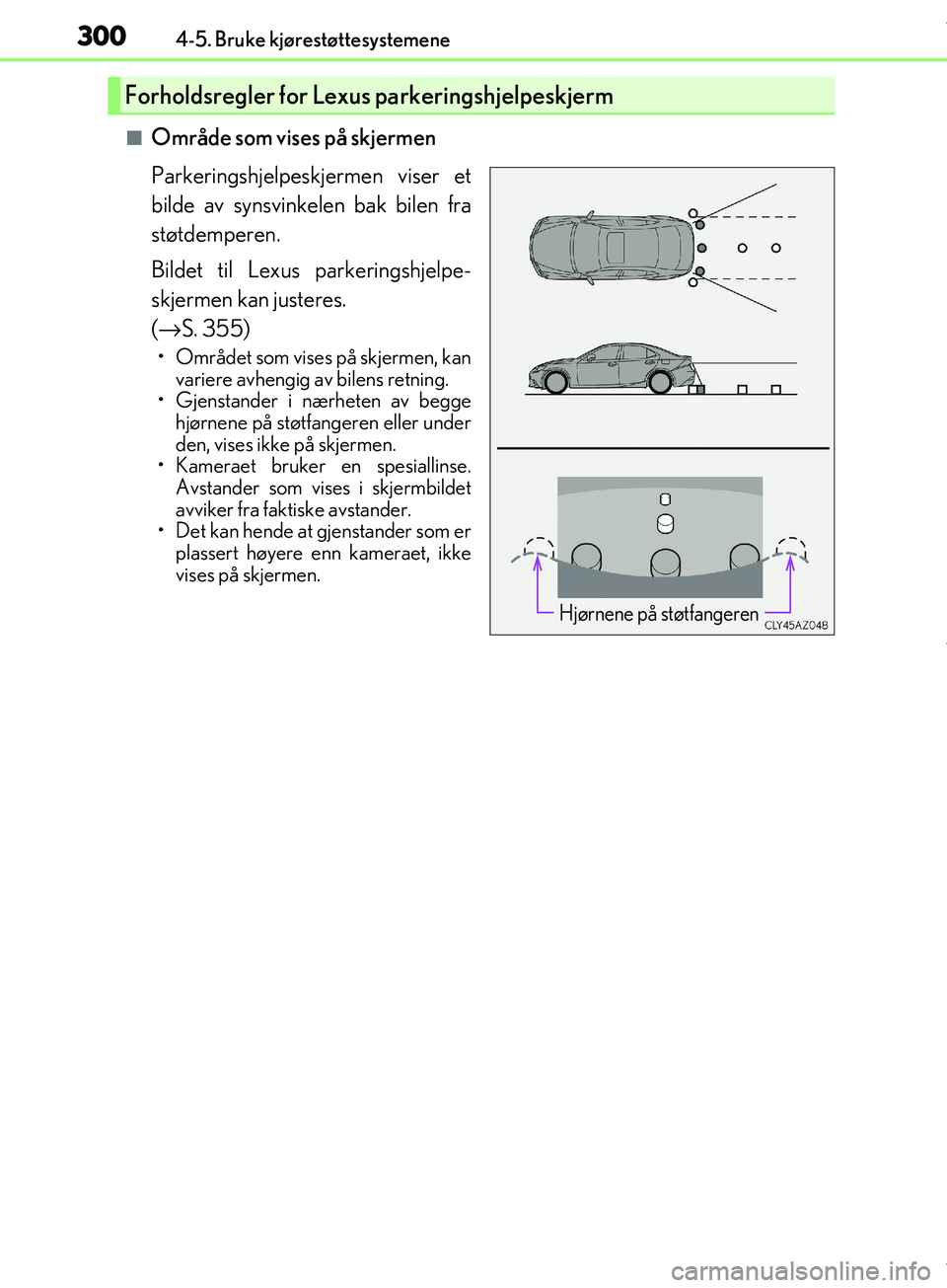

nOmråde som vises på skjermen
Parkeringshjelpeskjermen viser et
bilde av synsvinkelen bak bilen fra
støtdemperen.
Bildet til Lexus parkeringshjelpe-
skjermen kan justeres.
(→S.  355)
• Området som vises på skjermen, kan
variere avhengig av bilens retning.
• Gjenstander i nærheten av begge hjørnene på støtfangeren eller under
den, vises ikke på skjermen.
• Kameraet bruker en spesiallinse. Avstander som vise s i skjermbildet
avviker fra faktiske avstander.
• Det kan hende at gjenstander som er plassert høyere enn kameraet, ikke
vises på skjermen.
Forholdsregler for Lexus parkeringshjelpeskjerm
Hjørnene på støtfangeren
OM53D89NO.book Page 300 Tuesday, March 7, 2017 10:00 AM

3014-5. Bruke kjørestøttesystemene
4
Kjøring
OM53D89NO

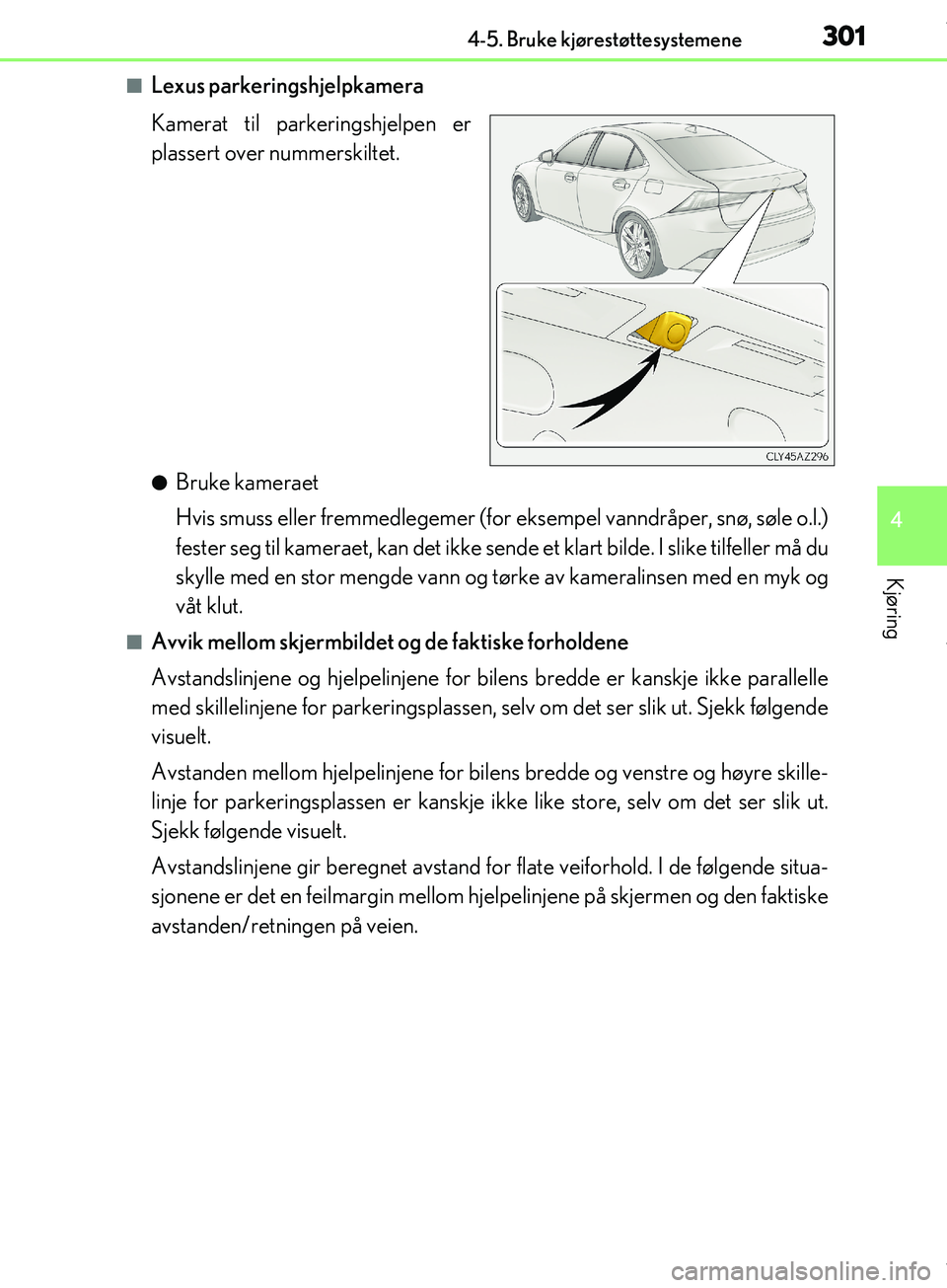

nLexus parkeringshjelpkamera
Kamerat til parkeringshjelpen er
plassert over nummerskiltet.
lBruke kameraet
Hvis smuss eller fremmedlegemer (for eksempel vanndråper, snø, søle o.l.)
fester seg til kameraet, kan det ikke send e et klart bilde. I slike tilfeller må du
skylle med en stor mengde vann og tørke av kameralinsen med en myk og
våt klut.
nAvvik mellom skjermbildet og de faktiske forholdene
Avstandslinjene og hjelpelinjene for b ilens bredde er kanskje ikke parallelle
med skillelinjene for parkeringsplassen, se lv om det ser slik ut. Sjekk følgende
visuelt.
Avstanden mellom hjelpelinjene for bilens bredde og venstre og høyre skille-
linje for parkeringsplassen er kanskje ikke like store, selv om det ser slik ut.
Sjekk følgende visuelt.
Avstandslinjene gir beregnet avstand for flate veiforhold. I de følgende situa-
sjonene er det en feilmargin mellom hjelpelinjene på skjermen og den faktiske\
avstanden/retningen på veien.
OM53D89NO.book Page 301 Tuesday, March 7, 2017 10:00 AM

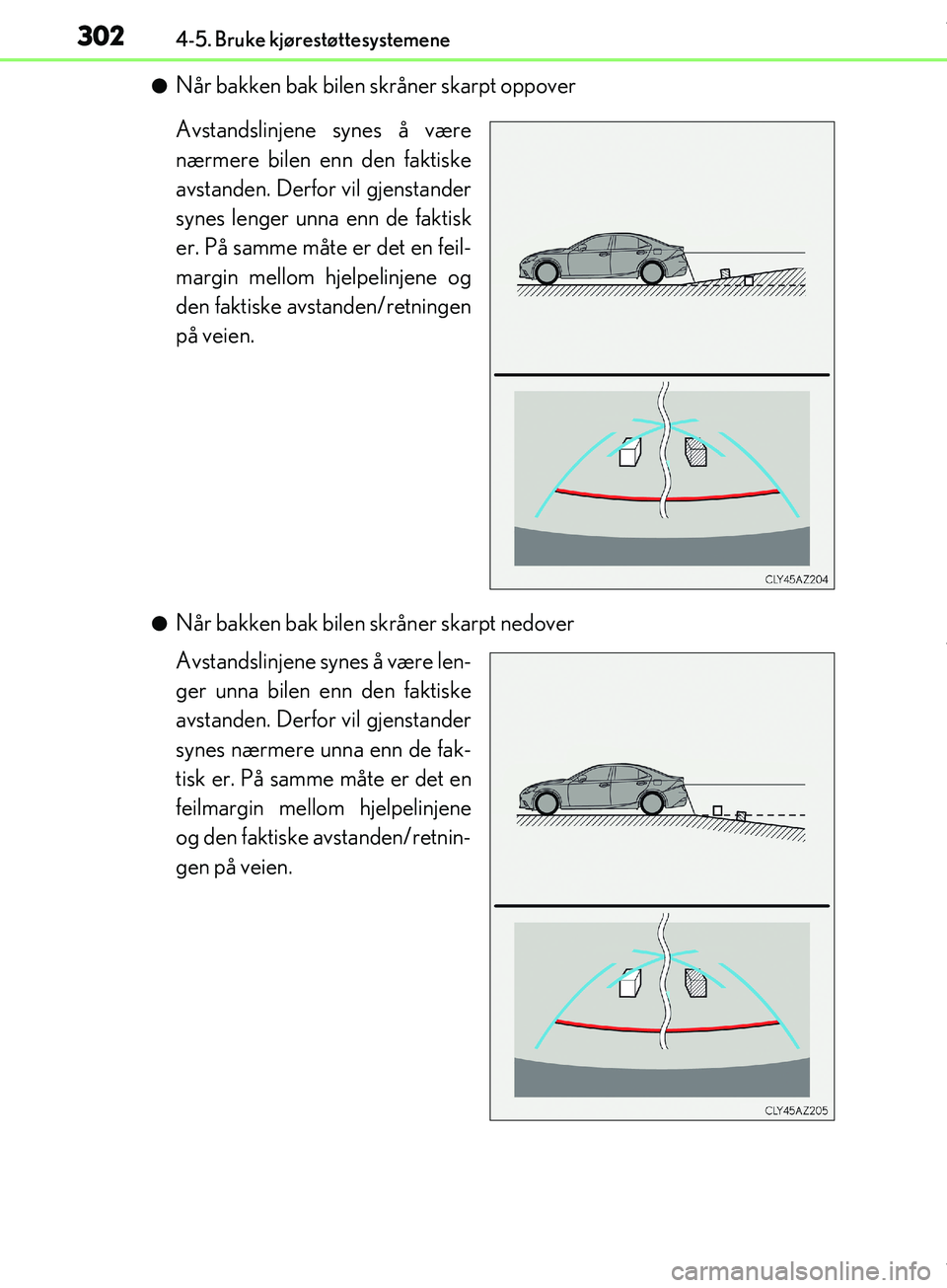

3024-5. Bruke kjørestøttesystemene
OM53D89NO
lNår bakken bak bilen skråner skarpt oppover
Avstandslinjene synes å være
nærmere bilen enn den faktiske
avstanden. Derfor vil gjenstander
synes lenger unna enn de faktisk
er. På samme måte er det en feil-
margin mellom hjelpelinjene og
den faktiske avstanden/retningen
på veien.
lNår bakken bak bilen skråner skarpt nedover
Avstandslinjene synes å være len-
ger unna bilen enn den faktiske
avstanden. Derfor vil gjenstander
synes nærmere unna enn de fak-
tisk er. På samme måte er det en
feilmargin mellom hjelpelinjene
og den faktiske avstanden/retnin-
gen på veien.
OM53D89NO.book Page 302 Tuesday, March 7, 2017 10:00 AM

3034-5. Bruke kjørestøttesystemene
4
Kjøring
OM53D89NO

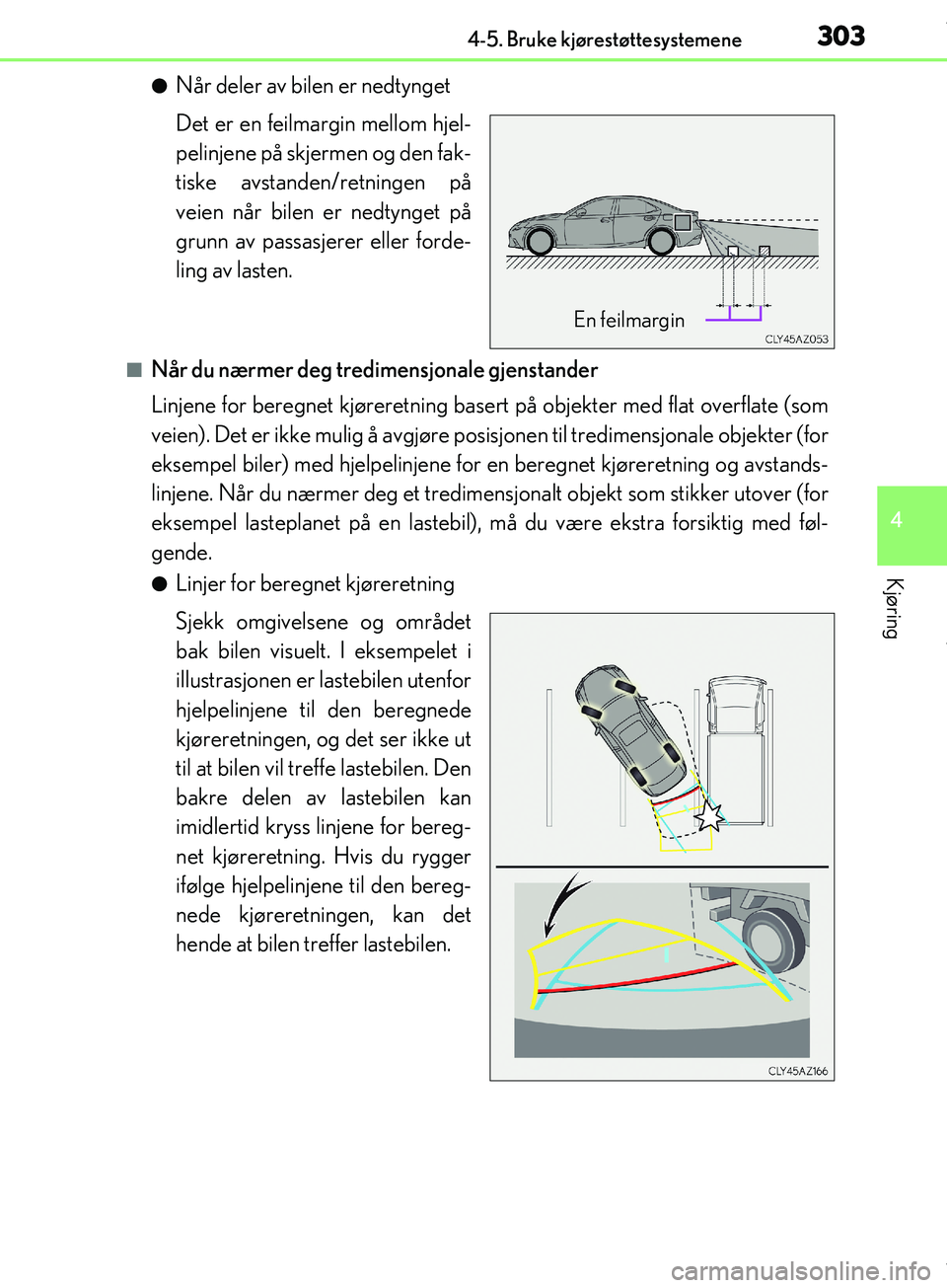

lNår deler av bilen er nedtynget
Det er en feilmargin mellom hjel-
pelinjene på skjermen og den fak-
tiske avstanden/retningen på
veien når bilen er nedtynget på
grunn av passasjerer eller forde-
ling av lasten.
nNår du nærmer deg tredimensjonale gjenstander
Linjene for beregnet kjøreretning basert på objekter med flat overflate (som
veien). Det er ikke mulig å avgjøre posi sjonen til tredimensjonale objekter (for
eksempel biler) med hjelpelinjene for en beregnet kjøreretning og avstands-
linjene. Når du nærmer deg et tredimen sjonalt objekt som stikker utover (for
eksempel lasteplanet på en lastebil), må du være ekstra forsiktig med føl-
gende.
lLinjer for beregnet kjøreretning
Sjekk omgivelsene og området
bak bilen visuelt. I eksempelet i
illustrasjonen er lastebilen utenfor
hjelpelinjene til den beregnede
kjøreretningen, og det ser ikke ut
til at bilen vil treffe lastebilen. Den
bakre delen av lastebilen kan
imidlertid kryss linjene for bereg-
net kjøreretning. Hvis du rygger
ifølge hjelpelinjene til den bereg-
nede kjøreretningen, kan det
hende at bilen treffer lastebilen.
En feilmargin
OM53D89NO.book Page 303 Tuesday, March 7, 2017 10:00 AM

3044-5. Bruke kjørestøttesystemene
OM53D89NO

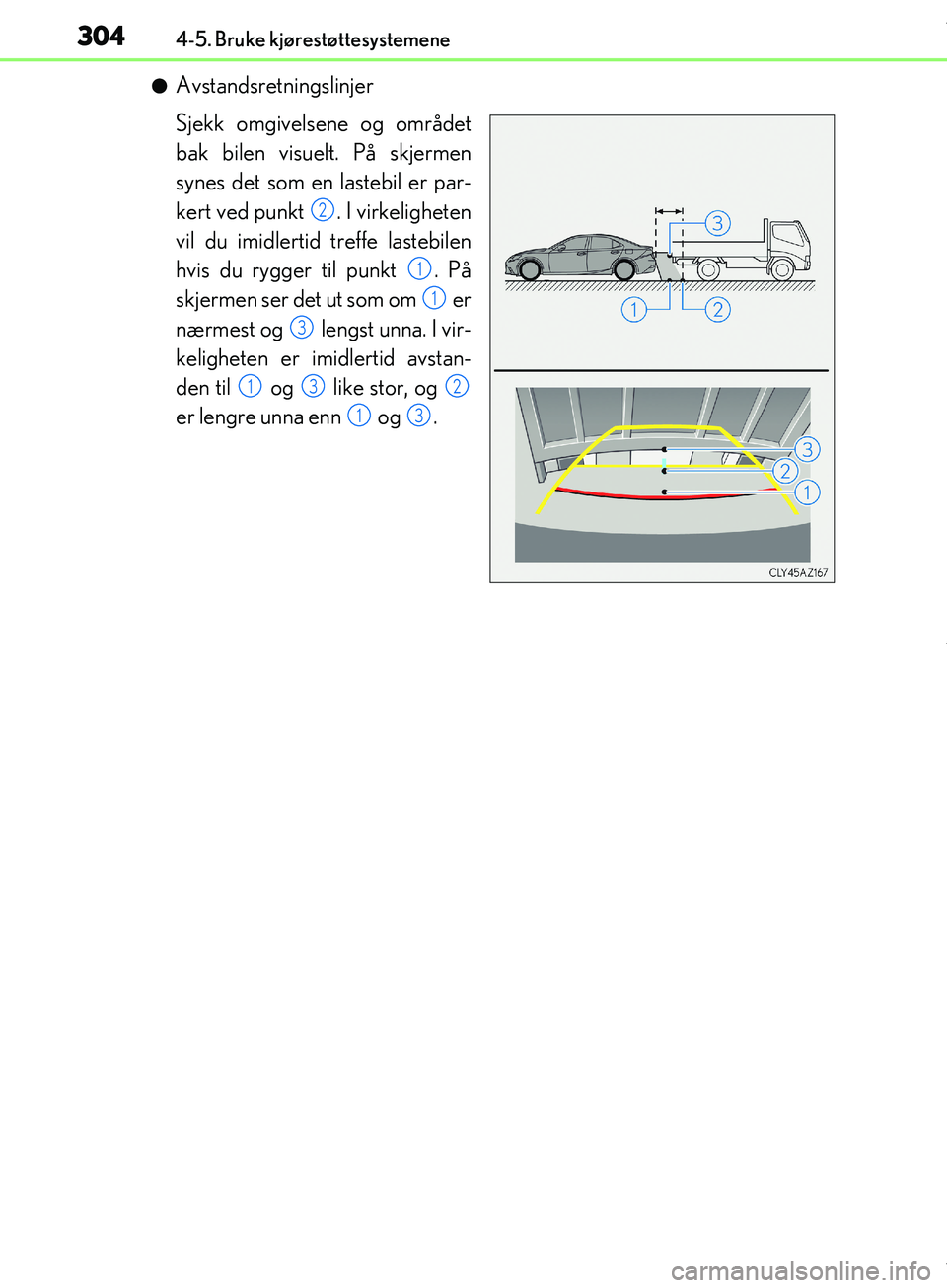

lAvstandsretningslinjer
Sjekk omgivelsene og området
bak bilen visuelt. På skjermen
synes det som en lastebil er par-
kert ved punkt . I virkeligheten
vil du imidlertid treffe lastebilen
hvis du rygger til punkt . På
skjermen ser det ut som om er
nærmest og lengst unna. I vir-
keligheten er imidlertid avstan-
den til og like stor, og
er lengre unna enn og .
2
1
1
3
132
13
OM53D89NO.book Page 304 Tuesday, March 7, 2017 10:00 AM

3054-5. Bruke kjørestøttesystemene
4
Kjøring
OM53D89NO

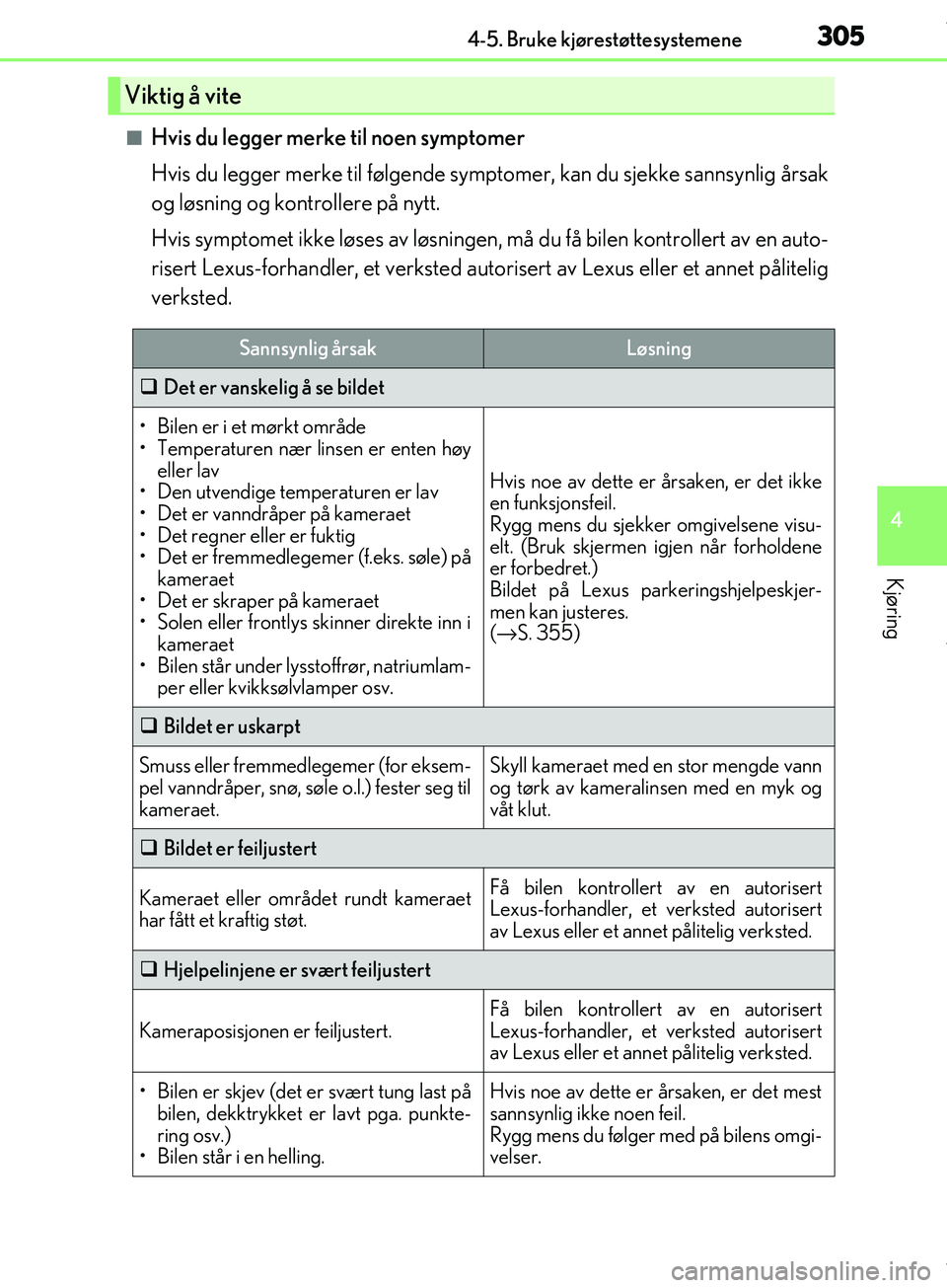

nHvis du legger merke til noen symptomer
Hvis du legger merke til følgende symptomer, kan du sjekke sannsynlig årsak
og løsning og kontrollere på nytt.
Hvis symptomet ikke løses av løsningen, må du få bilen kontrollert av en auto-
risert Lexus-forhandler, et verksted auto risert av Lexus eller et annet pålitelig
verksted.
Viktig å vite
Sannsynlig årsakLøsning
 Det er vanskelig å se bildet
• Bilen er i et mørkt område
• Temperaturen nær linsen er enten høy
eller lav
• Den utvendige temperaturen er lav
• Det er vanndråper på kameraet
• Det regner e ller er fuktig
• Det er fremmedlegemer (f.eks. søle) på kameraet
• Det er skraper på kameraet
• Solen eller frontlys skinner direkte inn i
kameraet
• Bilen står under lysstoffrør, natriumlam-
per eller kvikksølvlamper osv.
Hvis noe av dette er årsaken, er det ikke
en funksjonsfeil.
Rygg mens du sjekker omgivelsene visu-
elt. (Bruk skjermen igjen når forholdene
er forbedret.)
Bildet på Lexus parkeringshjelpeskjer-
men kan justeres.
(→ S.  355)
 Bildet er uskarpt
Smuss eller fremmedlegemer (for eksem-
pel vanndråper, snø, søle o.l.) fester seg til
kameraet.Skyll kameraet med en stor mengde vann
og tørk av kameralinsen med en myk og
våt klut.
Bildet er feiljustert
Kameraet eller områ det rundt kameraet
har fått et kraftig støt.Få bilen kontrollert av en autorisert
Lexus-forhandler, et verksted autorisert
av Lexus eller et annet pålitelig verksted.
 Hjelpelinjene er svært feiljustert
Kameraposisjonen er feiljustert.
Få bilen kontrollert av en autorisert
Lexus-forhandler, et verksted autorisert
av Lexus eller et annet pålitelig verksted.
• Bilen er skjev (det er svært tung last på
bilen, dekktrykket er lavt pga. punkte-
ring osv.)
• Bilen står i en helling.Hvis noe av dette er årsaken, er det mest
sannsynlig ikke noen feil.
Rygg mens du følger med på bilens omgi-
velser.
OM53D89NO.book Page 305 Tuesday, March 7, 2017 10:00 AM

3064-5. Bruke kjørestøttesystemene
OM53D89NO

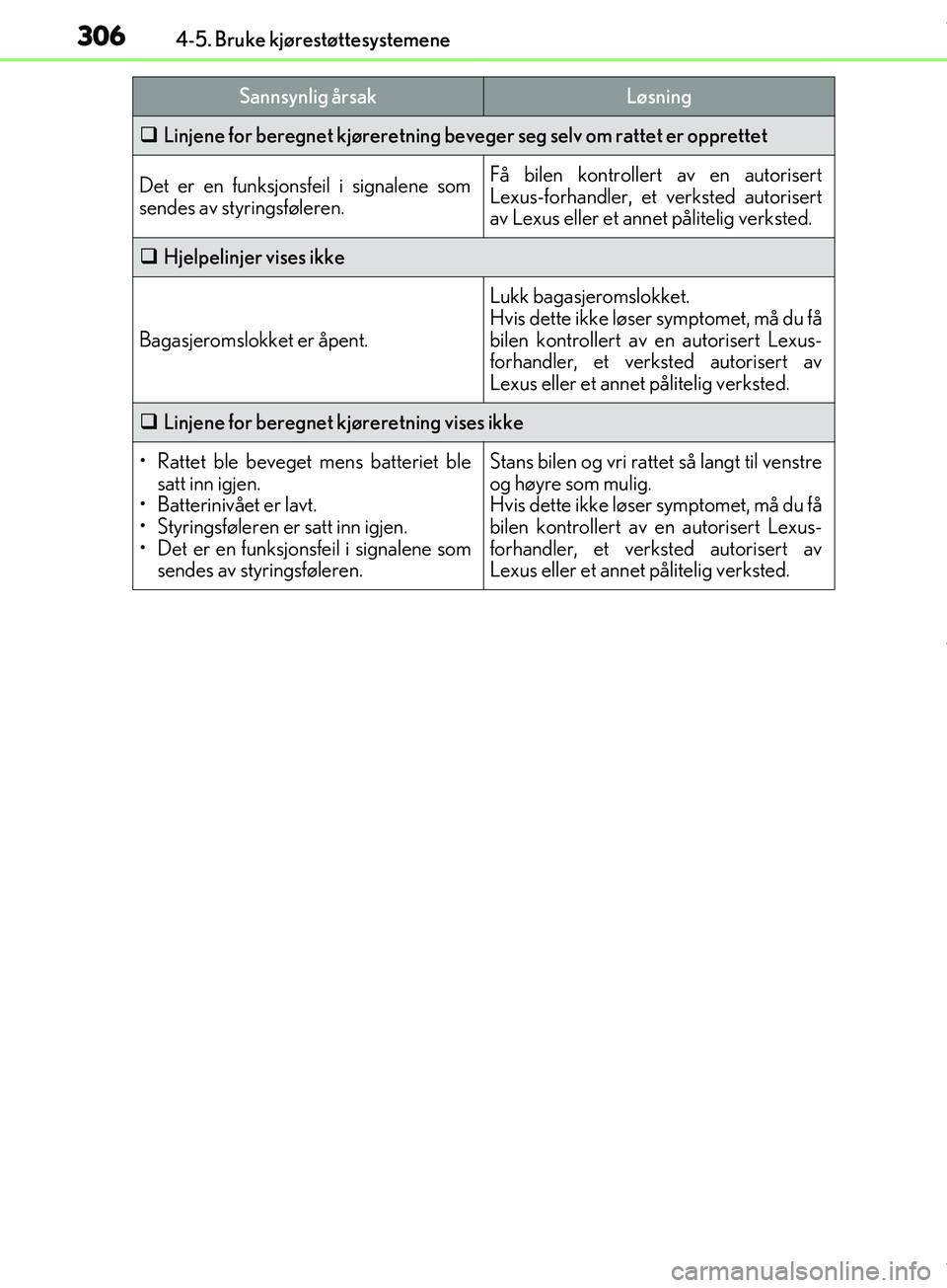

Linjene for beregnet kjøreretning beveger seg selv om rattet er opprettet
Det er en funksjonsfeil i signalene som
sendes av styringsføleren.Få bilen kontrollert av en autorisert
Lexus-forhandler, et verksted autorisert
av Lexus eller et annet pålitelig verksted.
Hjelpelinjer vises ikke
Bagasjeromslokket er åpent.
Lukk bagasjeromslokket.
Hvis dette ikke løser symptomet, må du få
bilen kontrollert av en autorisert Lexus-
forhandler, et verksted autorisert av
Lexus eller et annet pålitelig verksted.
 Linjene for beregnet kjøreretning vises ikke
• Rattet ble beveget mens batteriet ble
satt inn igjen.
•Batterinivået er lavt.
• Styringsføleren er satt inn igjen.
• Det er en funksjonsfeil i signalene som sendes av styringsføleren.Stans bilen og vri rattet så langt til venstre
og høyre som mulig.
Hvis dette ikke løser symptomet, må du få
bilen kontrollert av en autorisert Lexus-
forhandler, et verksted autorisert av
Lexus eller et annet pålitelig verksted.
Sannsynlig årsakLøsning
OM53D89NO.book Page 306 Tuesday, March 7, 2017 10:00 AM

3074-5. Bruke kjørestøttesystemene
4
Kjøring
OM53D89NO

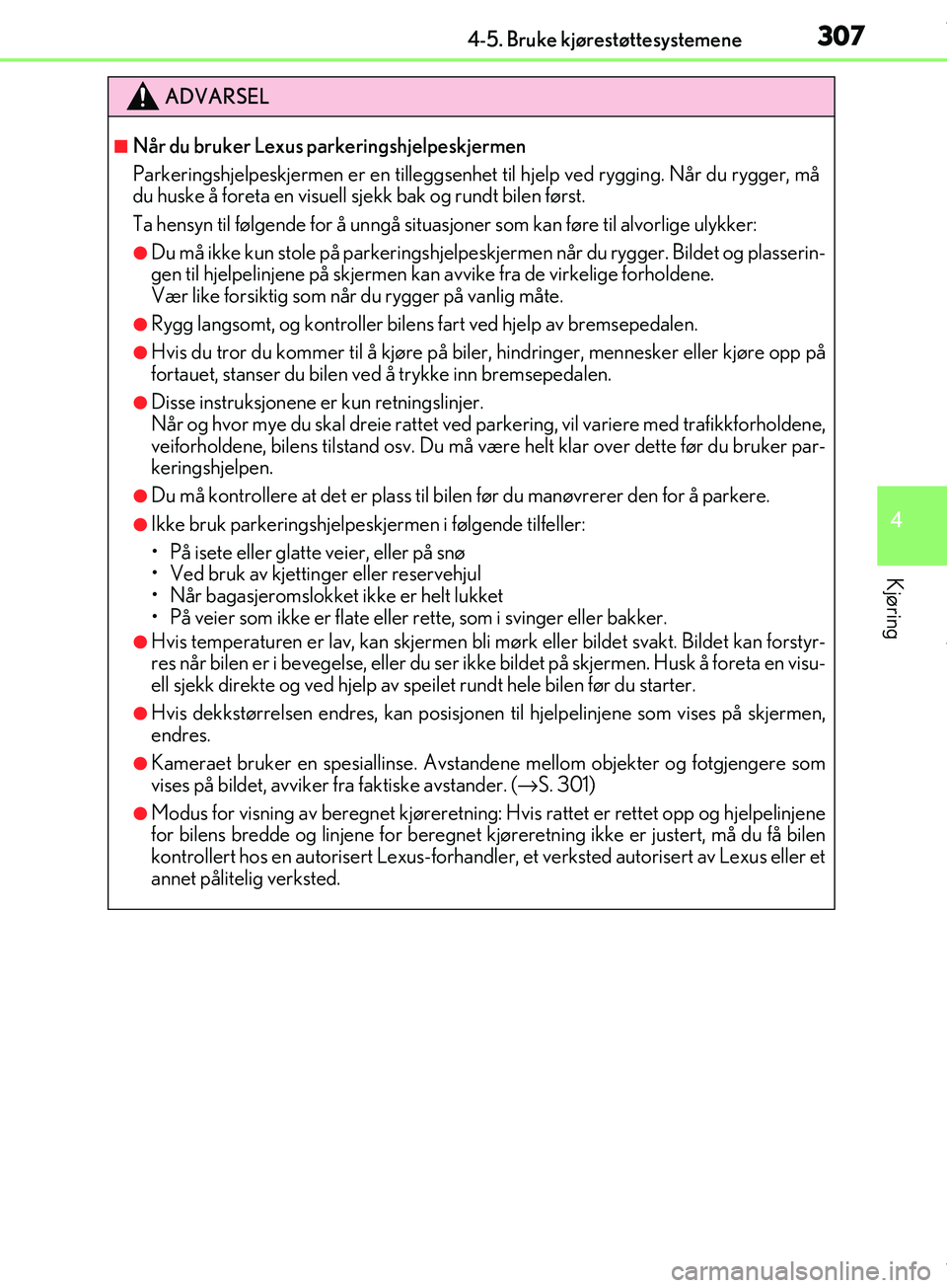

ADVARSEL
nNår du bruker Lexus parkeringshjelpeskjermen
Parkeringshjelpeskjermen er en tilleggsenhet til hjelp ved rygging. Når du rygger, må
du huske å foreta en visuell sjekk bak og rundt bilen først.
Ta hensyn til følgende for å unngå situasjoner som kan føre til alvorlige ulykker:
lDu må ikke kun stole på parkeringshjelpeskje rmen når du rygger. Bildet og plasserin-
gen til hjelpelinjene på skjermen kan avvike fra de virkelige forholdene.
Vær like forsiktig som når du rygger på vanlig måte.
lRygg langsomt, og kontroller bilens fart ved hjelp av bremsepedalen.
lHvis du tror du kommer til å kjøre på b iler, hindringer, mennesker eller kjøre opp på
fortauet, stanser du bilen ve d å trykke inn bremsepedalen.
lDisse instruksjonene er kun retningslinjer.
Når og hvor mye du skal dreie rattet ved parkering, vil variere med trafikkforholdene,
veiforholdene, bilens tilstand osv. Du må være helt klar over dette før du bruker par-
keringshjelpen.
lDu må kontrollere at det er plass til b ilen før du manøvrerer den for å parkere.
lIkke bruk parkeringshjelpeskjermen i følgende tilfeller:
• På isete eller glatte veier, eller på snø
• Ved bruk av kjettinger eller reservehjul
• Når bagasjeromslokket ikke er helt lukket
• På veier som ikke er flate eller rette, som i svinger eller bakker.
lHvis temperaturen er lav, kan skjermen bli mørk eller bildet svakt. Bildet kan forstyr-
res når bilen er i bevegelse, eller du ser ikke bildet på skje rmen. Husk å foreta en visu-
ell sjekk direkte og ved hjelp av spe ilet rundt hele bilen før du starter.
lHvis dekkstørrelsen endres, kan posisjonen til hjelpelinjene som vises på skjermen,
endres.
lKameraet bruker en spesiallinse. Avstan dene mellom objekter og fotgjengere som
vises på bildet, avviker fr a faktiske avstander. (→S.  301)
lModus for visning av beregnet kjøreretning: Hv is rattet er rettet opp og hjelpelinjene
for bilens bredde og linjene fo r beregnet kjøreretning ikke er justert, må du få bilen
kontrollert hos en autorisert Lexus-forhandler , et verksted autorisert av Lexus eller et
annet pålitelig verksted.
OM53D89NO.book Page 307 Tuesday, March 7, 2017 10:00 AM

3084-5. Bruke kjørestøttesystemene
OM53D89NO

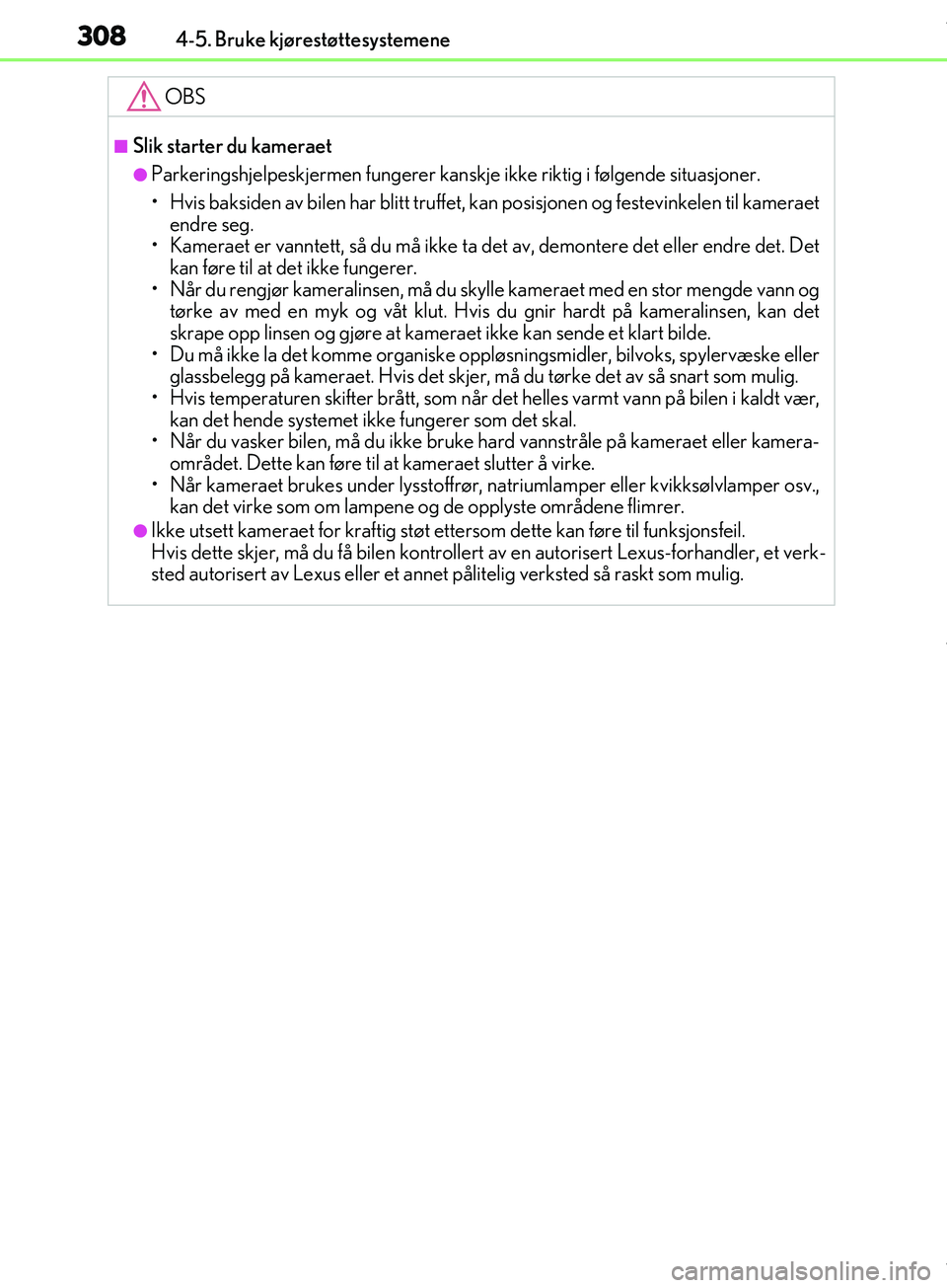

OBS
nSlik starter du kameraet
lParkeringshjelpeskjermen fungerer kanskje ikke riktig i følgende situasjoner.
• Hvis baksiden av bilen har blitt truffet, kan posisjon en og festevinkelen til kameraet
endre seg.
• Kameraet er vanntett, så du må ikke ta det av, demontere det eller endre det. Det
kan føre til at det ikke fungerer.
• Når du rengjør kameralinsen, må du skylle kameraet med en stor mengde vann og
tørke av med en myk og våt klut. Hvis du gnir hardt på kameralinsen, kan det
skrape opp linsen og gjøre at kameraet ikke kan sende et klart bilde.
• Du må ikke la det komme organiske oppløs ningsmidler, bilvoks, spylervæske eller
glassbelegg på kameraet. Hvis det skjer, må du tørke det av så snart som mulig.
• Hvis temperaturen skifter brått, som når det helles varmt vann på bilen i kaldt vær,
kan det hende systemet ikke fungerer som det skal.
• Når du vasker bilen, må du ikke bruke hard vannstråle på kameraet eller kamera-
området. Dette kan føre til at kameraet slutter å virke.
• Når kameraet brukes under lysstoffrør, natriumlamper eller kvikksølvlamper osv.,
kan det virke som om lampene og de opplyste områdene flimrer.
lIkke utsett kameraet for kraftig støt ettersom dette ka n føre til funksjonsfeil.
Hvis dette skjer, må du få bilen kontrollert av en autorisert Lexus-forhandler, et verk-
sted autorisert av Lexus eller et annet pålitelig verksted så raskt som mulig.
OM53D89NO.book Page 308 Tuesday, March 7, 2017 10:00 AM

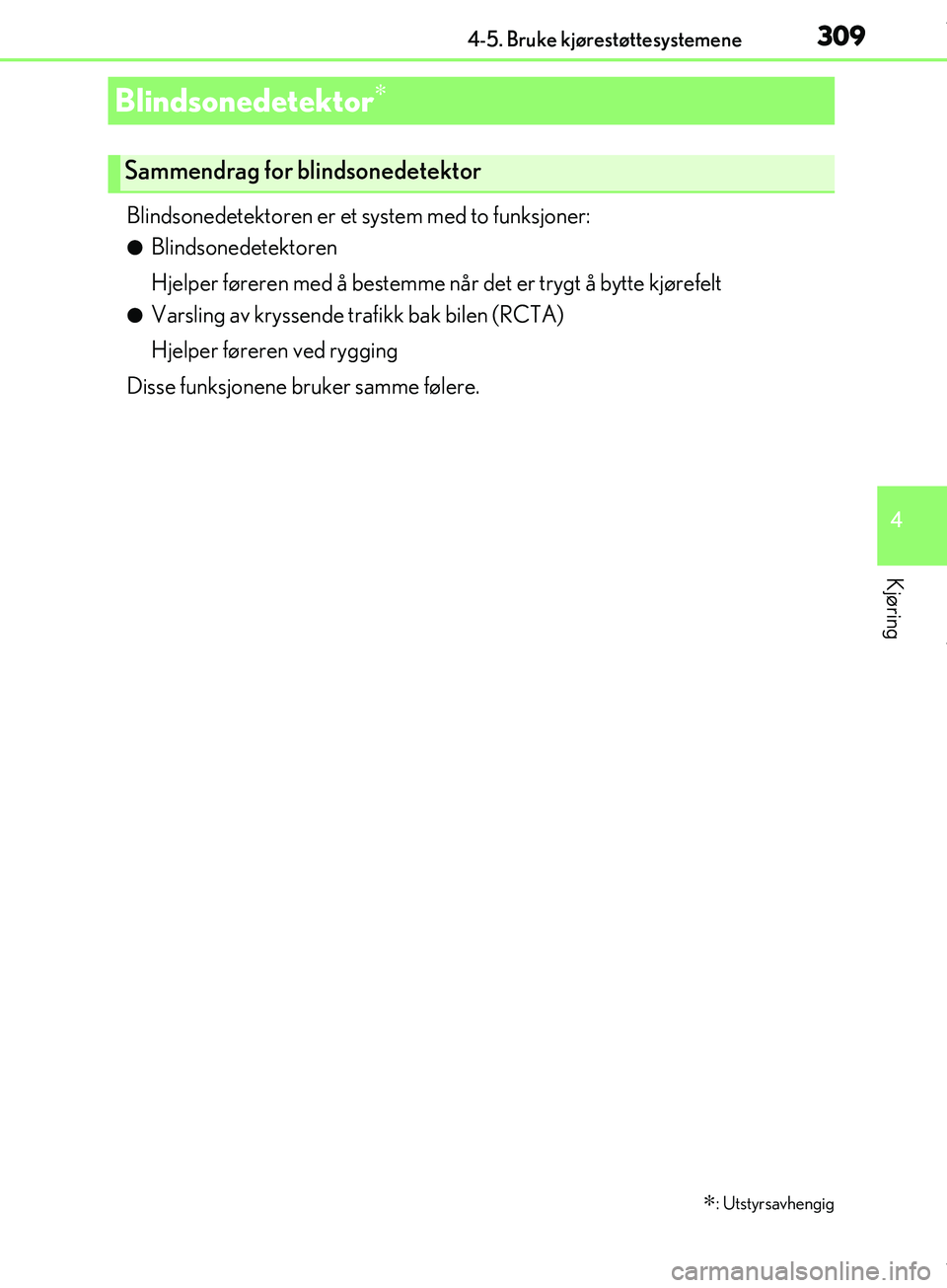

3094-5. Bruke kjørestøttesystemene
4
Kjøring
OM53D89NO
Blindsonedetektoren er et system med to funksjoner:
lBlindsonedetektoren
Hjelper føreren med å bestemme når det er trygt å bytte kjørefelt
lVarsling av kryssende trafikk bak bilen (RCTA)
Hjelper føreren ved rygging
Disse funksjonene bruker samme følere.
Blindsonedetektor∗
∗
: Utstyrsavhengig
Sammendrag for blindsonedetektor
