Lexus IS300h 2017 Handleiding (in Dutch)

5317-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)

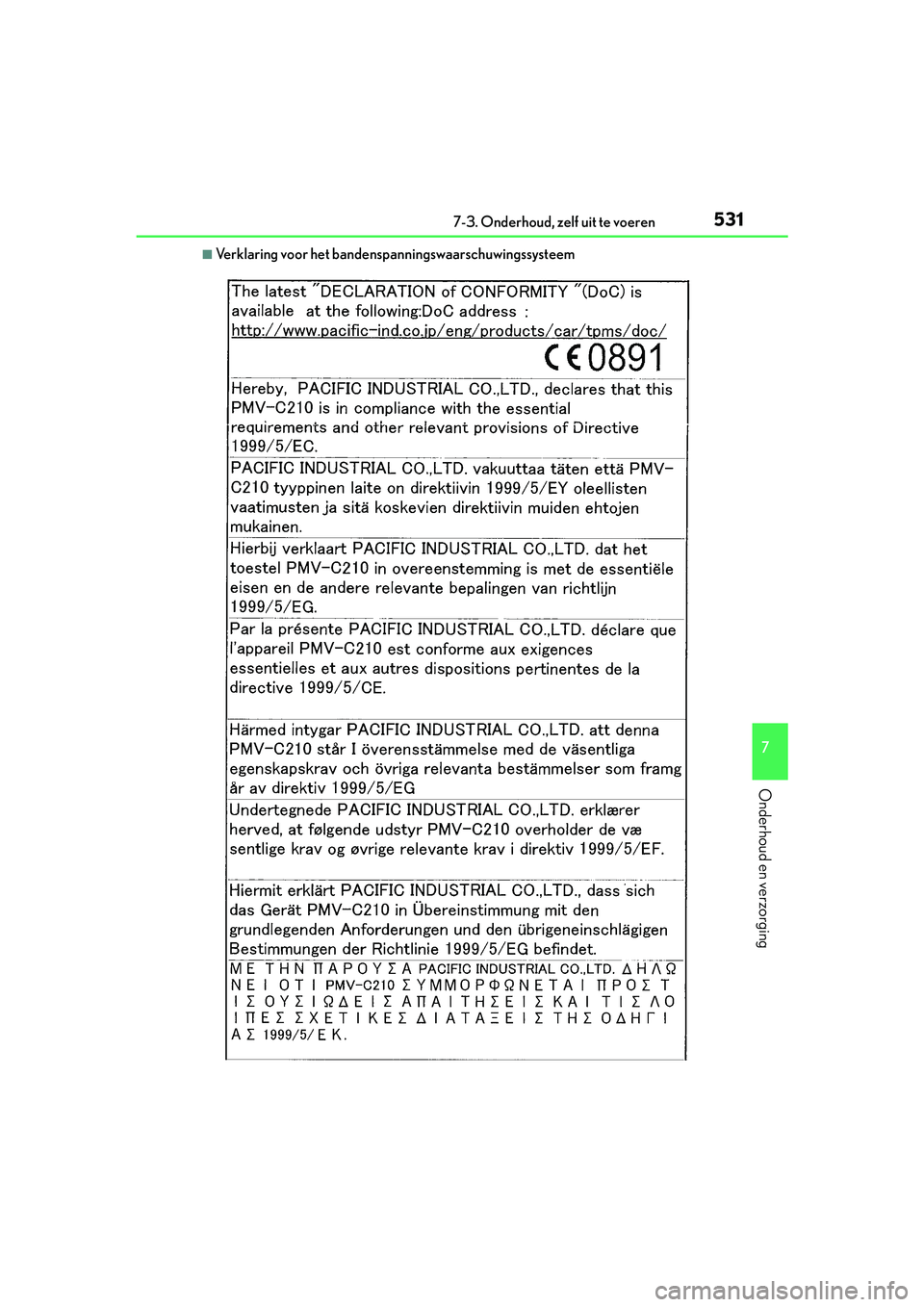

■Verklaring voor het bandenspanningswaarschuwingssysteem
IS300h_OM_Europe_OM53D89E.book Page 531 Tuesday, November 29, 2016 2:44 PM

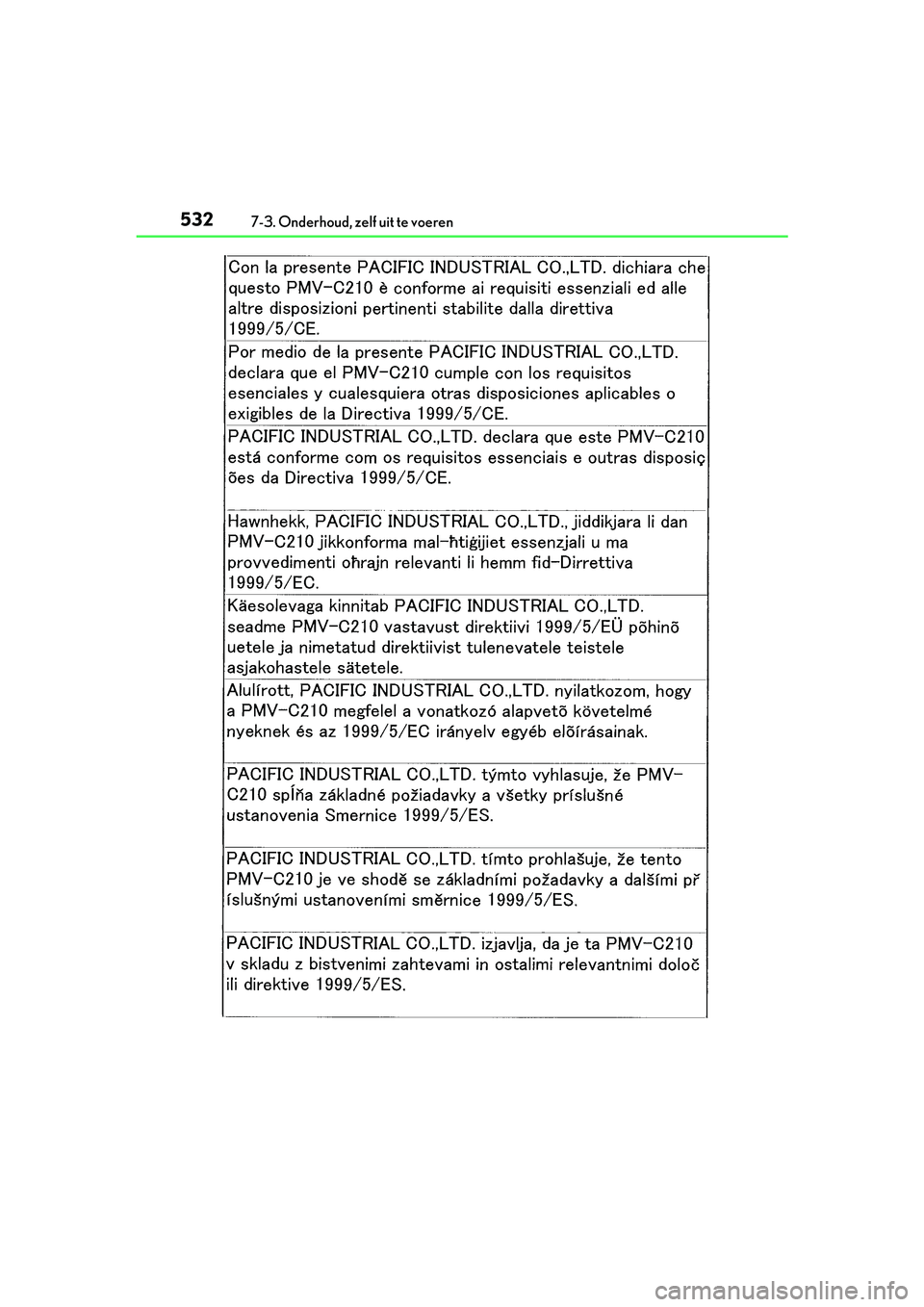

5327-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
IS300h_OM_Europe_OM53D89E.book Page 532 Tuesday, November 29, 2016 2:44 PM

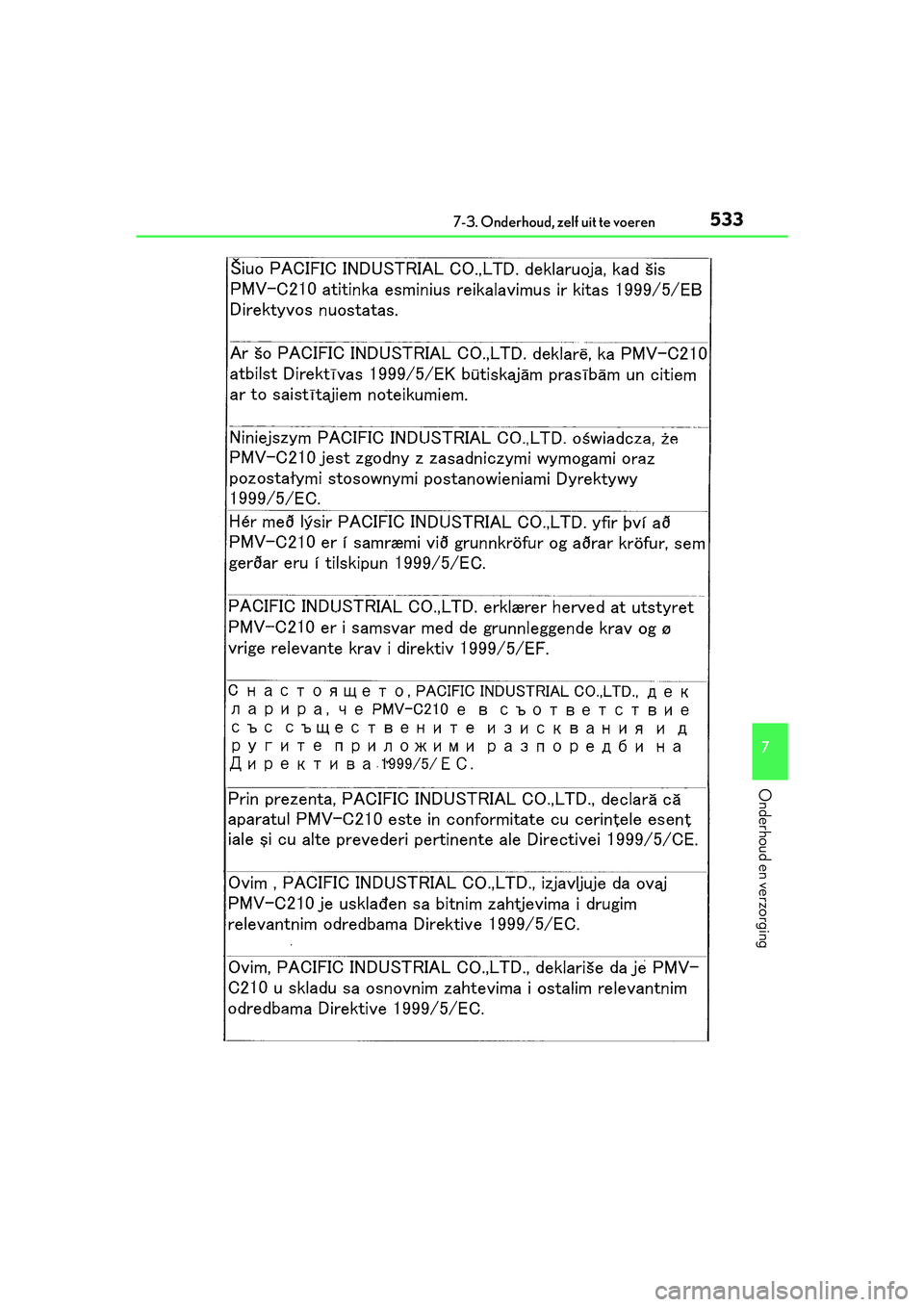

5337-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)
IS300h_OM_Europe_OM53D89E.book Page 533 Tuesday, November 29, 2016 2:44 PM

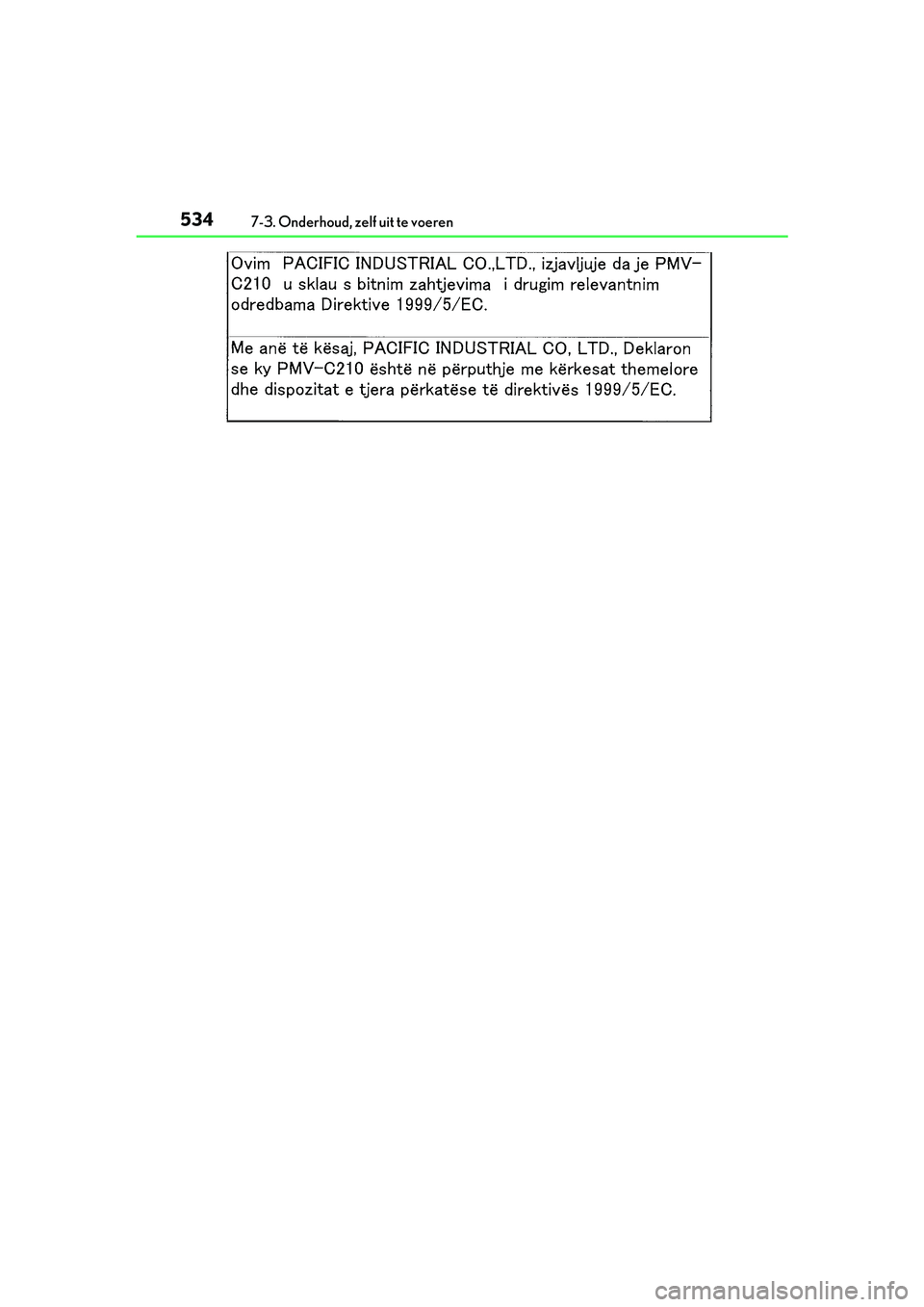

5347-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
IS300h_OM_Europe_OM53D89E.book Page 534 Tuesday, November 29, 2016 2:44 PM

5357-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)

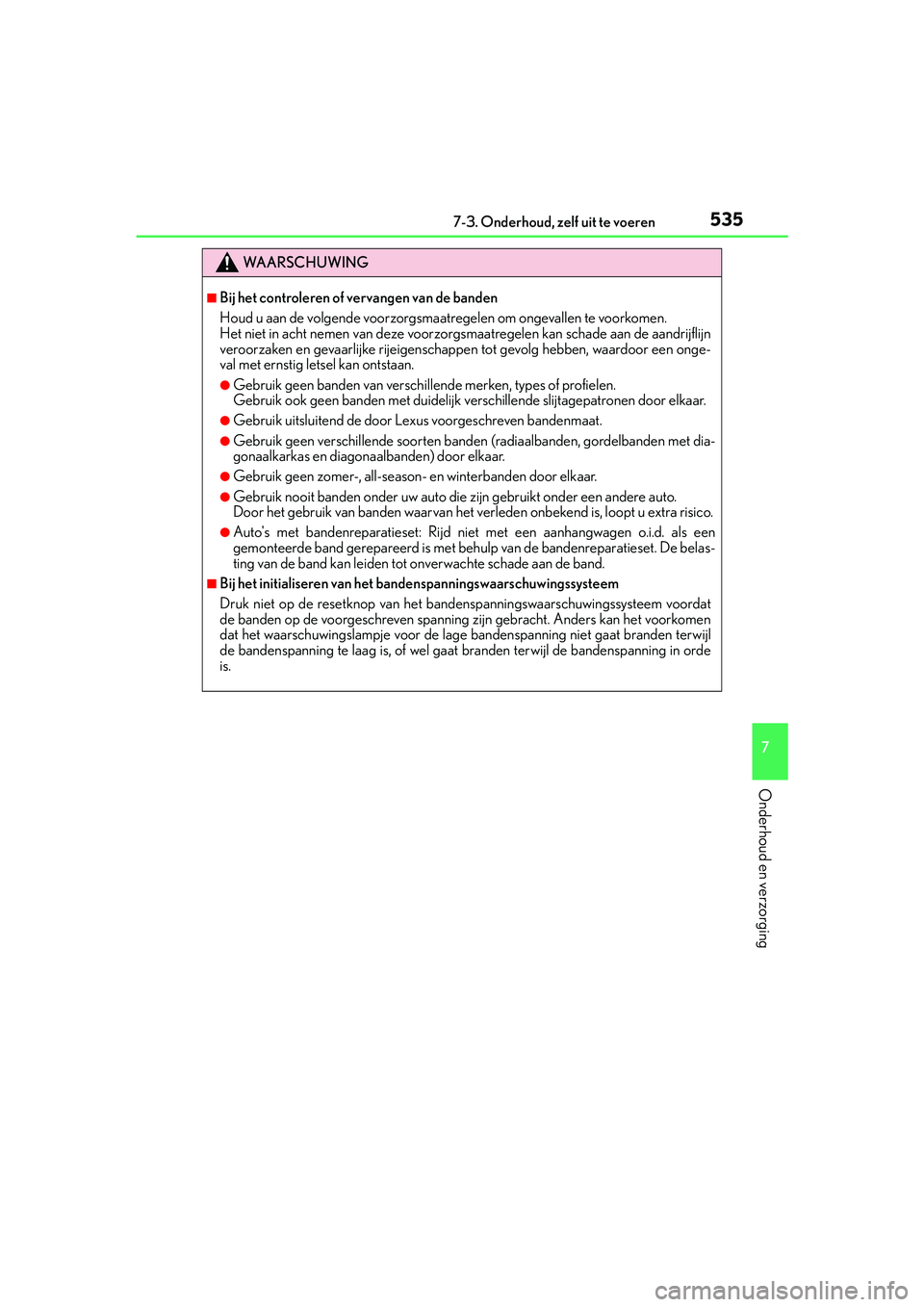

WA A R S C H U W I N G
■Bij het controleren of vervangen van de banden
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen.
Het niet in acht nemen van deze voorzorgsmaatregelen kan schade aan de aandrijflijn
veroorzaken en gevaarlijke rijeigenschappen tot gevolg hebben, waardoor een onge-
val met ernstig letsel kan ontstaan.
●Gebruik geen banden van verschi llende merken, types of profielen.
Gebruik ook geen banden met duidelijk vers chillende slijtagepatronen door elkaar.
●Gebruik uitsluitend de door Lexus voorgeschreven bandenmaat.
●Gebruik geen verschillende soorten banden (radiaalbanden, gordelbanden met dia-
gonaalkarkas en diagonaalbanden) door elkaar.
●Gebruik geen zomer-, all-season- en winterbanden door elkaar.
●Gebruik nooit banden onder uw auto die zijn gebruikt onder een andere auto.
Door het gebruik van banden waarvan het ve rleden onbekend is, loopt u extra risico.
●Auto's met bandenreparatieset: Rijd niet met een aanhangwagen o.i.d. als een
gemonteerde band gerepareerd is met behulp van de bandenreparatieset. De belas-
ting van de band kan leiden tot onverwachte schade aan de band.
■Bij het initialiseren van het bandenspanningswaarschuwingssysteem
Druk niet op de resetknop van het bandenspanningswaarschuwingssysteem voordat
de banden op de voorgeschreven spanning zijn gebracht. Anders kan het voorkomen
dat het waarschuwingslampje voor de lage bandenspanning niet gaat branden terwijl
de bandenspanning te laag is, of wel gaat branden terwijl de bandenspanning in orde
is.
IS300h_OM_Europe_OM53D89E.book P age 535 Tuesday, November 29, 2016 2:44 PM

5367-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssensoren, zenders en
ventieldopjes
●Neem voor het verwijderen en plaatsen va n wielen, banden of bandenspanningssen-
soren en -zenders contact op met een erkende Lexus-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige omdat de
bandenspanningssensoren en -zenders beschadigd kunnen raken als er niet voor-
zichtig mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ventiele n aan te brengen. Als de ventieldopjes niet
geplaatst worden, dan kan er water in de bandenspanningssensoren terecht komen
en kunnen ze vast gaan zitten.
●Gebruik bij het vervangen van de ventieldop jes geen andere ventieldopjes dan voor-
geschreven. Anders kunnen de dopjes vast komen te zitten.
■Voorkomen van schade aan de bandenspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet goed . Neem wanneer bandenreparatievloeistof
is gebruikt zo snel mogelijk contact op met een erkende Lexus-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Vervang na het gebruik van bandenreparatievloeistof de bandenspanningssensor en -
zender wanneer de band wordt gerepareerd of vervangen. ( →Blz. 526)
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben moge lijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking van de banden vermindert. Bovendien kun-
nen de banden zelf en de velgen en carrosserie beschadigd raken bij het rijden over
onverharde wegen.
■Brede banden (behalve 16 inch banden)
Het gebruik van brede banden kan leiden tot meer schade aan de velg bij het rijden op
een slecht wegdek. Let daarom goed op de volgende punten:
●Zorg ervoor dat de banden de juiste spa nning hebben. Bij een te lage bandenspan-
ning zullen de banden sneller beschadigd raken.
●Rijd niet door diepe gaten of tegen hoge of scherpe voorwerpen aan of eroverheen.
Anders kunnen de banden en velgen ernstig beschadigd raken.
■Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de banden en/of vel-
gen ernstig beschadigd raken.
IS300h_OM_Europe_OM53D89E.book P age 536 Tuesday, November 29, 2016 2:44 PM

5377-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)
●Breng de auto tot stilstand op een stevige, vlakke ondergrond.
●Activeer de parkeerrem.
●Zet de selectiehendel in stand P.
●Schakel het hybridesysteem uit.
Vervangen van het wiel (auto's met een krik)
Krik de auto uitsluitend op met de krik onder een van de aangegeven krik-
steunpunten.
Als de auto wordt opgekrikt terwijl de krik niet goed is geplaatst, kan de auto
beschadigd raken of van de krik vall en en ernstig letsel veroorzaken.
Voor het opkrikken van de auto
Plaats van de krik en het gereedschap
Krik
Krikslinger
Schroevendraaier Sleepoog
Wielmoersleutel1
2
3
4
5
IS300h_OM_Europe_OM53D89E.book P
age 537 Tuesday, November 29, 2016 2:44 PM

5387-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)

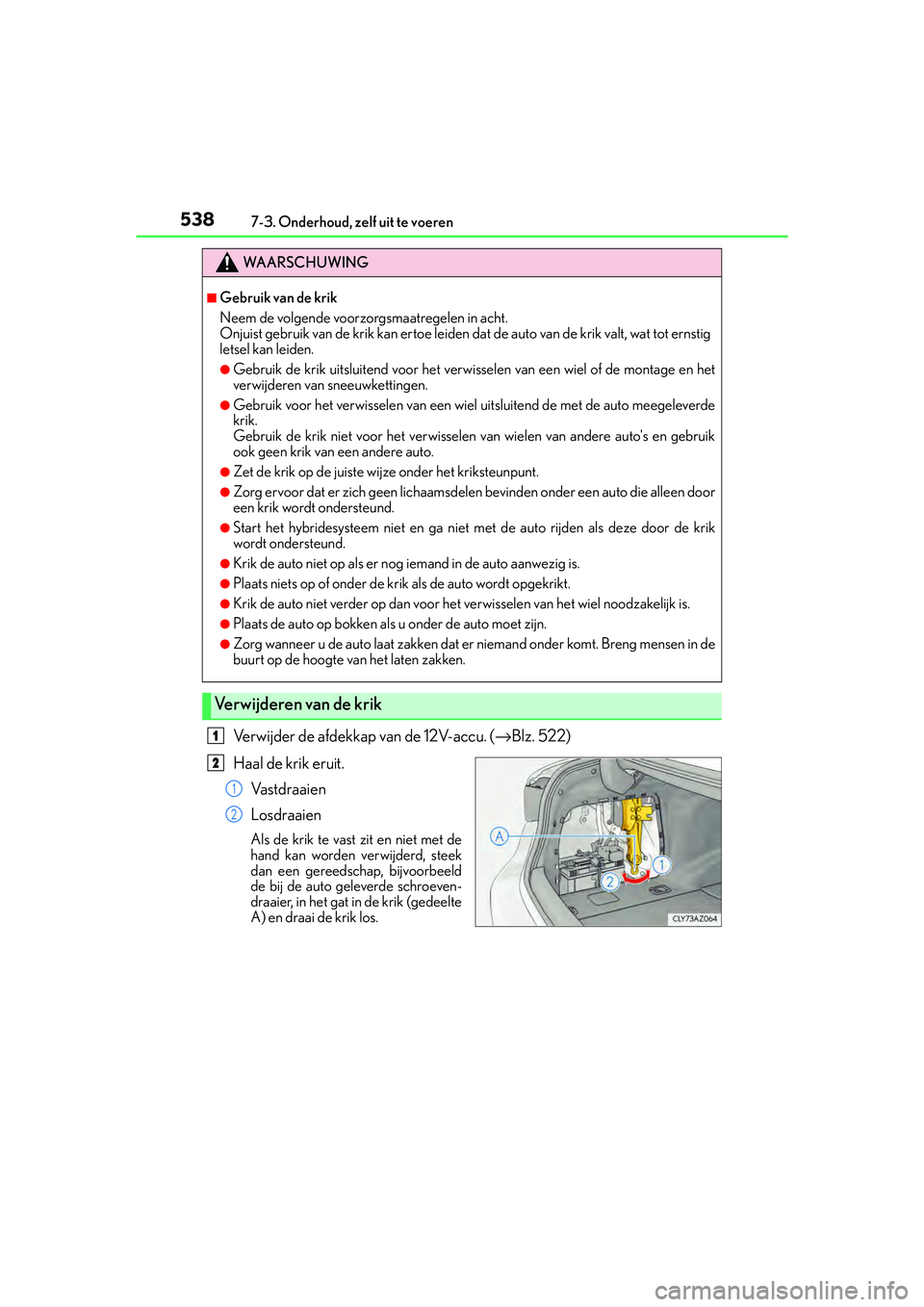

Verwijder de afdekkap van de 12V-accu. (→Blz. 522)
Haal de krik eruit. Va s t d r a a i e n
Losdraaien
Als de krik te vast zit en niet met de
hand kan worden verwijderd, steek
dan een gereedschap, bijvoorbeeld
de bij de auto geleverde schroeven-
draaier, in het gat in de krik (gedeelte
A) en draai de krik los.
WA A R S C H U W I N G
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden da t de auto van de krik valt, wat tot ernstig
letsel kan leiden.
●Gebruik de krik uitsluitend voor het verwis selen van een wiel of de montage en het
verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van een wiel uitsluitend de met de auto meegeleverde
krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en gebruik
ook geen krik van een andere auto.
●Zet de krik op de juiste wi jze onder het kriksteunpunt.
●Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die alleen door
een krik wordt ondersteund.
●Start het hybridesysteem niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
●Krik de auto niet op als er nog iemand in de auto aanwezig is.
●Plaats niets op of onder de kr ik als de auto wordt opgekrikt.
●Krik de auto niet verder op dan voor he t verwisselen van het wiel noodzakelijk is.
●Plaats de auto op bokken als u onder de auto moet zijn.
●Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng mensen in de
buurt op de hoogte van het laten zakken.
Verwijderen van de krik
1
2
1
2
IS300h_OM_Europe_OM53D89E.book P age 538 Tuesday, November 29, 2016 2:44 PM

5397-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)

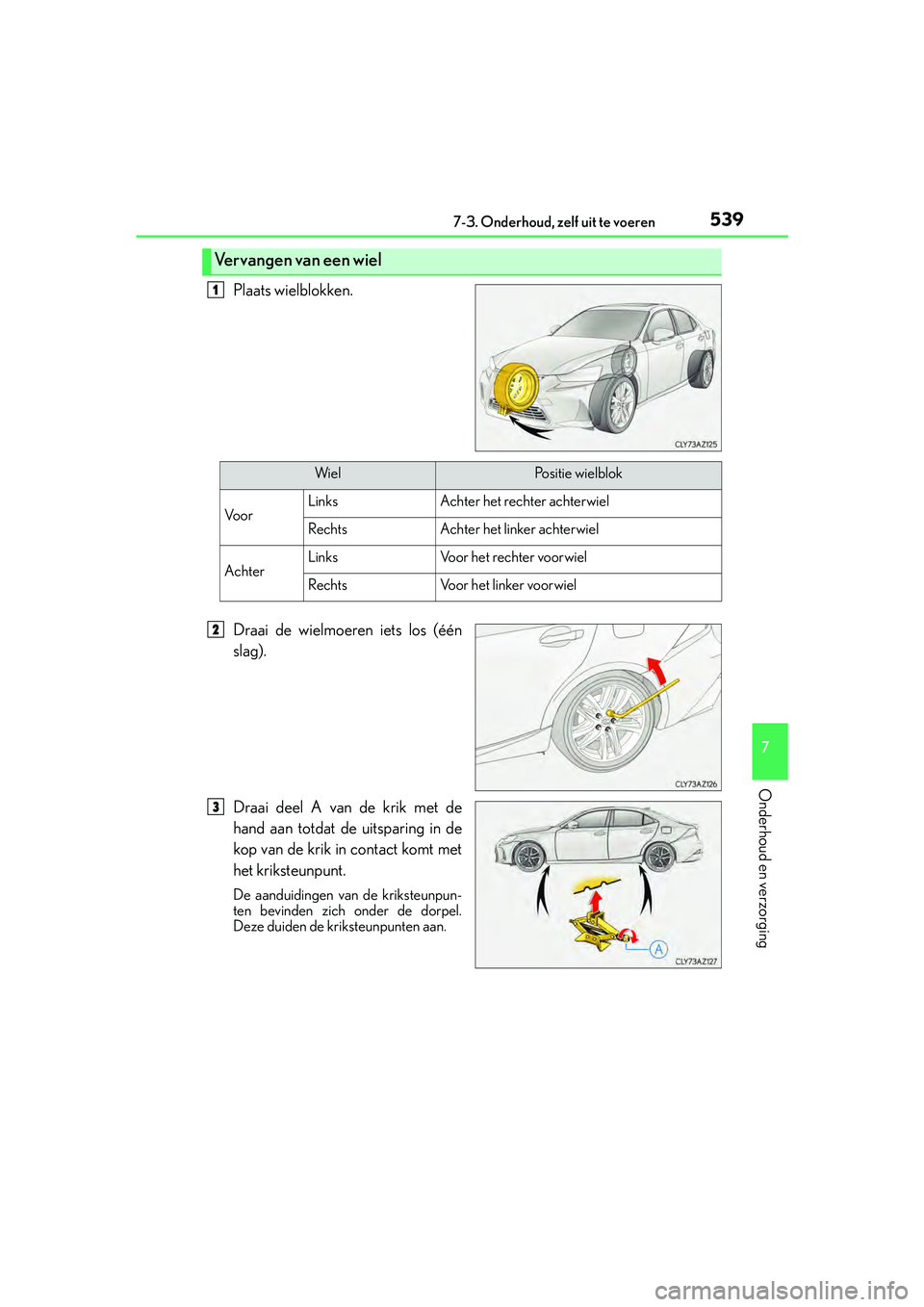

Plaats wielblokken.
Draai de wielmoeren iets los (één
slag).
Draai deel A van de krik met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
De aanduidingen van de kriksteunpun-
ten bevinden zich onder de dorpel.
Deze duiden de kriksteunpunten aan.
Vervangen van een wiel
1
WielPo s i t i e w i e l b l o k
Vo o rLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
IS300h_OM_Europe_OM53D89E.book Page 539 Tuesday, November 29, 2016 2:44 PM

5407-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)

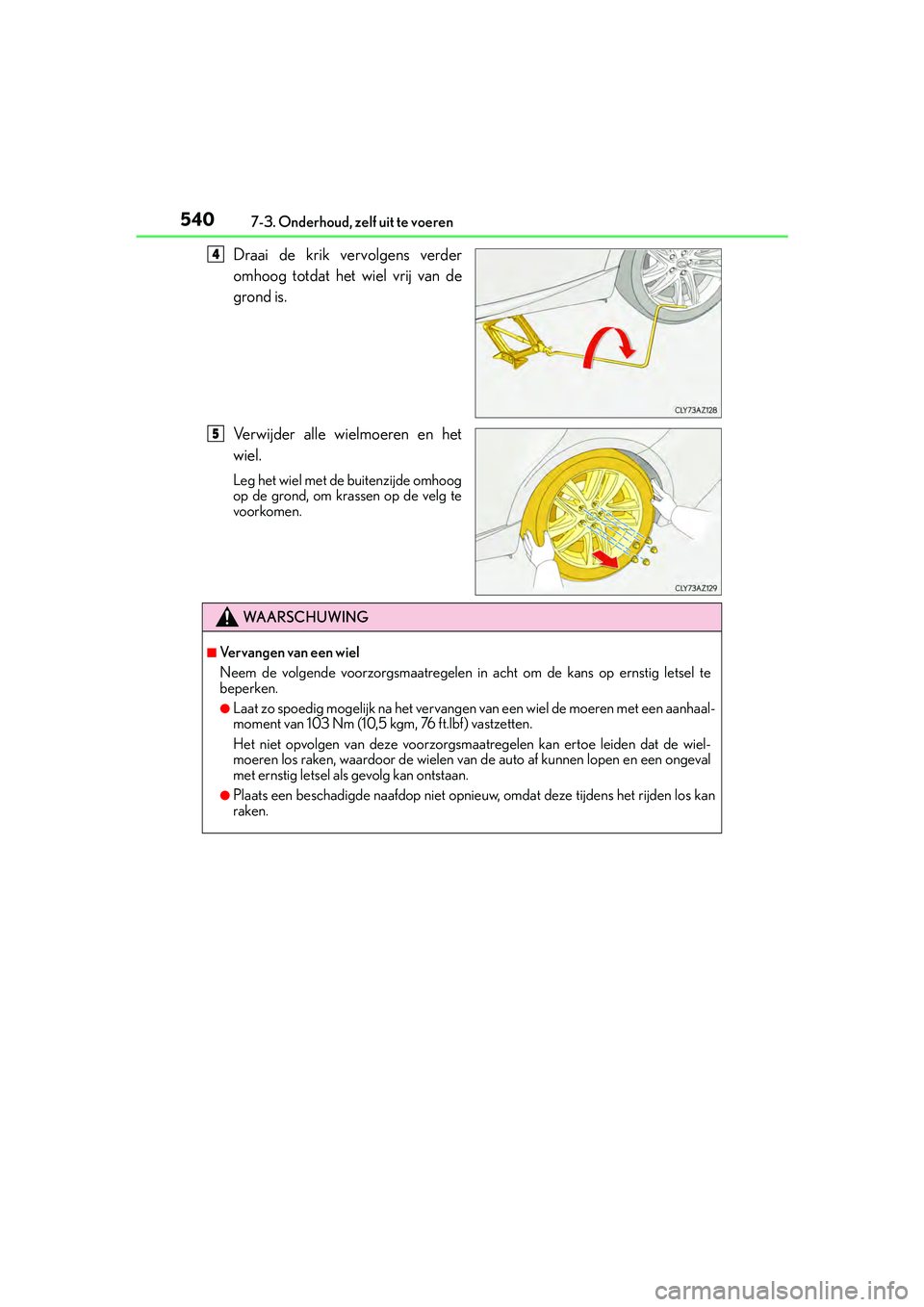

Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde omhoog
op de grond, om krassen op de velg te
voorkomen.
4
5
WA A R S C H U W I N G
■Vervangen van een wiel
Neem de volgende voorzorgsmaatregelen in acht om de kans op ernstig letsel te
beperken.
●Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met een aanhaal-
moment van 103 Nm (10,5 kgm, 76 ft.lbf) vastzetten.
Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de wiel-
moeren los raken, waardoor de wielen van de auto af kunnen lopen en een ongeval
met ernstig letsel als gevolg kan ontstaan.
●Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het rijden los kan
raken.
IS300h_OM_Europe_OM53D89E.book P age 540 Tuesday, November 29, 2016 2:44 PM
