5517-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)
WA A R S C H U W I N G
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken. Houd deze
voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan dat leiden tot ernstig
letsel.
■Voorzorgsmaatregelen voor lithiumbatterijen
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VERVAN-
GEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
●Voorkom dat andere onderdelen in de afstandsbediening worden aangeraakt of
bewogen.
●Verbuig de aansluitingen van de batterij niet.
IS300h_OM_Europe_OM53D89E.book P age 551 Tuesday, November 29, 2016 2:44 PM

5527-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte:
Verwijder de clips.
Druk de borglippen aan beide zijden
in om het deksel te ontgrendelen en
til het deksel eraf terwijl u aan het
borgplaatje trekt.
Controleer bij het plaatsen van het
deksel of het borgplaatje en de borg-
lippen aan beide zijden juist zijn vast-
gemaakt.
Controleren en vervangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een zekering
is doorgebrand. Controleer in dat geval de desbetreffende zekering en ver-
vang deze indien nodig.
1
2
IS300h_OM_Europe_OM53D89E.book P age 552 Tuesday, November 29, 2016 2:44 PM

5537-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)
Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden ver-
wijderd met de zekeringtrekker.
Zijpaneel dashboard links (auto's
met linkse besturing)Zijpaneel dashboard links (auto's
met rechtse besturing)
Verwijder het deksel. Verwijder het deksel.
3
IS300h_OM_Europe_OM53D89E.book P age 553 Tuesday, November 29, 2016 2:44 PM

5547-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A en B:
Vervang de doorgebrande zekering door een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op het deksel van de zekeringenkast.
Ty p e C e n D :
Neem contact op met een erkende Lexus-de aler of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e ATy p e B
Ty p e CTy p e D
IS300h_OM_Europe_OM53D89E.book P age 554 Tuesday, November 29, 2016 2:44 PM

5557-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het zijn dat de
lamp moet worden vervangen. ( →Blz. 556)
●Laat als de nieuwe zekering opnieuw d oorbrandt de auto controleren door een
erkende Lexus-dealer of hersteller/reparat eur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
■Bij het vervangen van lampen
Lexus raadt u aan om originele Lexus-producten te gebruiken, die speciaal voor deze
auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan met circuits die zijn
ontworpen om overbelasting te voorkomen, ku nnen niet-originele onderdelen of onder-
delen die niet voor deze auto ontworpen zijn onbruikbaar zijn.
WA A R S C H U W I N G
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaa tregelen kan resulteren in schade aan de
auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hoge re stroomsterkte dan aangegeven, of een
stukje metaal.
●Gebruik altijd een originele Lexus-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de buurt van de zekerin-
genkast hoogspanningsbedrading en ho ogspanningsonderdelen aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een el ektrische schok, waarbij ernstig letsel kan
ontstaan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafna me zo snel mogelijk vaststellen en repare-
ren door een erkende Lexus-dealer of herste ller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
IS300h_OM_Europe_OM53D89E.book P age 555 Tuesday, November 29, 2016 2:44 PM

5567-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
Controleer het vermogen van de defecte lamp. (→Blz. 654)
Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommige lam-
pen zijn eenvoudiger te vervangen da n andere lampen. Aangezien onderde-
len beschadigd zouden kunnen raken, raden wij u aan om de vervanging te
laten uitvoeren door een erkende Lexus-dealer of hersteller/reparateur of
een andere naar behoren gekwalific eerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Richtingaanwijzer voor (gloeilamp)
Instapverlichting buitenzijde1
2
IS300h_OM_Europe_OM53D89E.book P age 556 Tuesday, November 29, 2016 2:44 PM

5577-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)
■Richtingaanwijzers voor (gloeilamp)Alleen linkerzijde: Druk de clip in
en verwijder de vulpijp van het
ruitensproeierreservoir.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder erin
te steken en deze rechtsom te
draaien.
Schakel na het plaatsen van de lamp
de richtingaanwijzer voor in om visu-
eel te controleren of er geen licht uit
de lampvoet schijnt.
Plaats na het vervangen van de linker lamp de vulpijp van het ruitensproei-
erreservoir terug.
Lampen vervangen
1
2
3
4
5
IS300h_OM_Europe_OM53D89E.book P age 557 Tuesday, November 29, 2016 2:44 PM

5587-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
■Instapverlichting spiegelvoetDruk op het bovenste gedeelte
van de buitenspiegel om het spie-
gelglas naar boven te kantelen en
breng beschermende tape aan
op het onderste gedeelte van de
spiegelkap.
Steek er 2 met beschermende
tape omwikkelde schroeven-
draaiers tussen en maak de lip-
pen achter het spiegelglas los.
Beweeg het spiegelglas naar u toe
en maak de lippen met 2 tegelijk los.
We e s v o o r z i c h t i g e n laat het spiegel-
glas niet vallen.
Neem de stekkers achter het
spiegelglas los en verwijder het
spiegelglas.
Merk bij het verwijderen van de
dunne stekkers een van de stekkers
met een stuk tape om te voorkomen
dat u ze verkeerd om aansluit.
We e s v o o r z i c h t i g e n laat het spiegel-
glas niet vallen.
Raak de onderdelen van het spiegelglas waarop vet is aangebracht niet aan.
Het aantal aanwezige stekkers is afhank elijk van de specificatie van de auto.
Verwijder de 5 schroeven en ver-
wijder de buitenste spiegelkap en
de kap achter de spiegel.
1
2
3
4
IS300h_OM_Europe_OM53D89E.book P age 558 Tuesday, November 29, 2016 2:44 PM

5597-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)

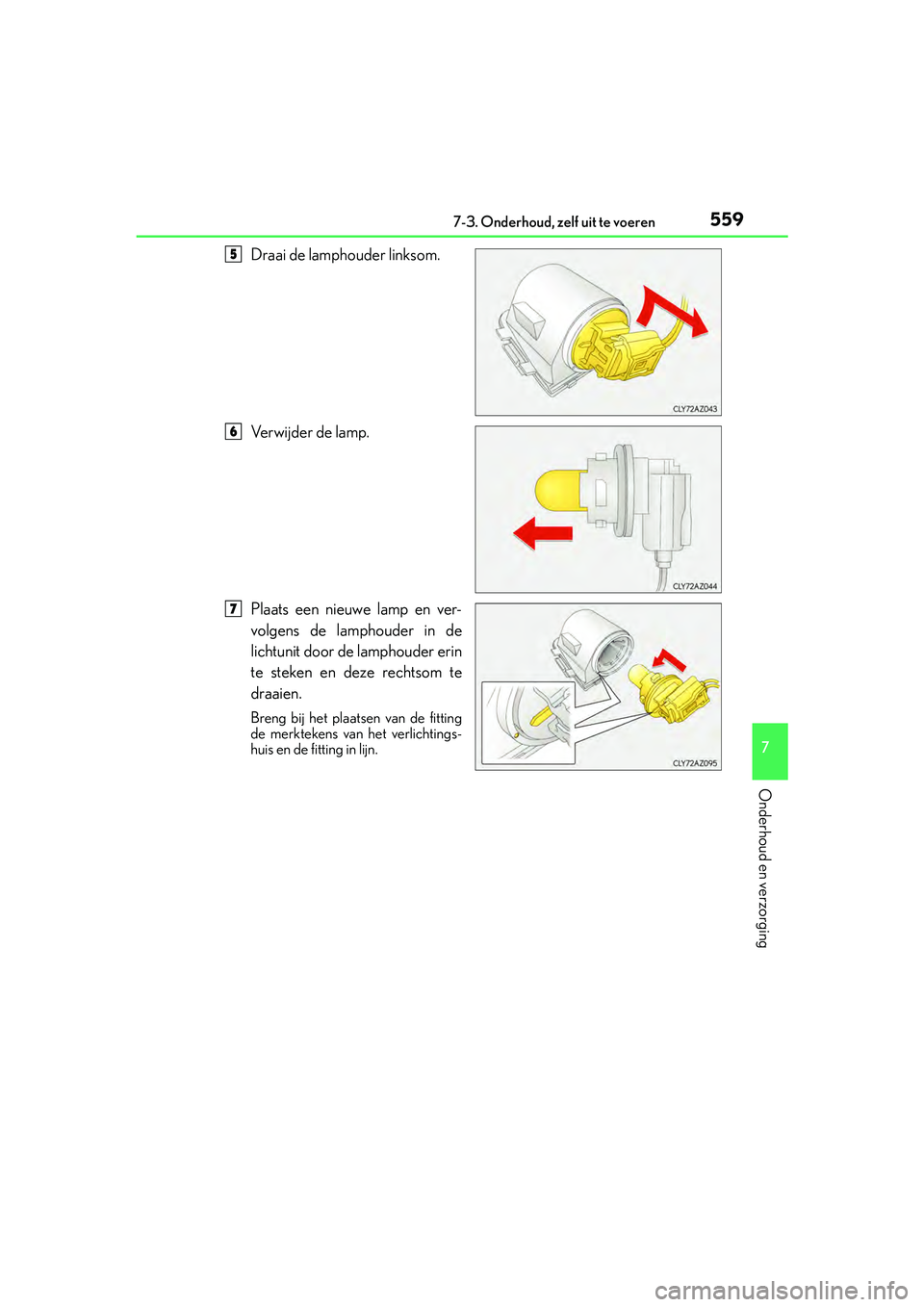

Draai de lamphouder linksom.
Verwijder de lamp.
Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder erin
te steken en deze rechtsom te
draaien.
Breng bij het plaatsen van de fitting
de merktekens van het verlichtings-
huis en de fitting in lijn.
5
6
7
IS300h_OM_Europe_OM53D89E.book Page 559 Tuesday, November 29, 2016 2:44 PM

5607-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
Plaats de spiegelkap op het spie-
gelframe, zet hem vast met een
schroef en plaats de richtingaan-
wijzer opzij en de instapverlich-
ting buitenzijde.
Gebruik alleen de schroefpositie die
in de afbeelding is aangegeven.
Breng de lipjes van de richtingaan-
wijzer opzij en de kap in lijn en plaats
het geheel.
Laat de lippen in de groef van het
huis van de instapverlichting aan de
buitenzijde in die van de kap grijpen
en zet het huis vast.
Schakel na het plaatsen van het huis
van de instapverlichting aan de bui-
tenzijde de instapverlichting aan de
buitenzijde in om visueel te controle-
ren of er geen licht uit de lampvoet
schijnt.
Maak de lipjes los en neem de
boven- en onderzijde van de bui-
tenste spiegelkap los van elkaar.
8
9
