3104-5. Gebruik van de ondersteunende systemen
IS300h_EE(OM53D89E)
Wanneer de sensoren een obstakel signaleren, wordt de bestuurder door mid-
del van de volgende displays geïnformeer d over de positie en afstand tot het
obstakel.
■Multi-informatiedisplay
Werking hoeksensoren voor
Werking binnenste sensor voor
Werking hoeksensoren achter
Werking binnenste sensor achter
■Lexus display-audioschermLexus Parking Assist-sensor
Wanneer de auto vooruitrijdt.
De grafische voorstelling wordt
automatisch weergegeven wanneer
een obstakel gesignaleerd wordt.
Het scherm kan zo worden ingesteld
dat de afbeelding niet wordt weerge-
geven. ( →Blz. 314)
: Hiermee kunt u de geluiden van de zoemer uitschakelen.
Lexus Parking Assist-sensor
Rear Crossing Traffic Alert
(indien aanwezig)
Wanneer de auto achteruitrijdt.
Bij detectie van een obstakel ver-
schijnt er in het bovenste deel van het
scherm een vereenvoudigde weer-
gave.
Display
1
2
3
4
1
2
3
IS300h_OM_Europe_OM53D89E.book P age 310 Tuesday, November 29, 2016 2:44 PM

3114-5. Gebruik van de ondersteunende systemen
4
Rijden
IS300h_EE(OM53D89E)
■10,3 inch display
Lexus Parking Assist-sensor
Rear Crossing Traffic Alert
(indien aanwezig)
Er wordt op het nevenscherm auto-
matisch een grafische voorstelling
weergegeven wanneer een obstakel
wordt gesignaleerd. Het scherm kan
zo worden ingesteld dat de afbeel-
ding niet wordt weergegeven.
(→ Blz. 314)
: Hiermee kunt u de geluiden
van de zoemer uitschakelen. De
functie is beschikbaar als de auto
vooruitrijdt.
1
2
IS300h_OM_Europe_OM53D89E.book P age 311 Tuesday, November 29, 2016 2:44 PM

3124-5. Gebruik van de ondersteunende systemen
IS300h_EE(OM53D89E)
■Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knipperen.
*1: De afbeeldingen wijken mogelijk af van de getoonde afbeeldingen. (→Blz. 310)
*2: Multi-informatiedisplay
*3: Scherm audiosysteem
Weergave sensorsignalering, afstand tot obstakel
Display*1
HulpdisplayGlobale afstand tot obstakel
Lexus Parking
Assist MonitorHoeksensor voor/
binnenste sensor voorHoeksensor achter/
binnenste sensor achter
(continu)(langzaam knip- peren)
Alleen binnenste
sensor voor:
100 cm - 50 cmAlleen binnenste
sensor achter:
150 cm - 60 cm
(continu)(knipperen)
50 cm - 40 cm60 cm - 45 cm
(continu)(snel
knipperen)
40 cm - 30 cm
Hoeksensor achter:
45 cm - 30 cm
Binnenste sensor
achter:
45 cm - 35 cm
(knipperen*2 of
continu
*3)
(continu)
Minder dan 30 cm
Hoeksensor achter:
Minder dan 30 cm
Binnenste sensor
achter:
Minder dan 35 cm
IS300h_OM_Europe_OM53D89E.book P age 312 Tuesday, November 29, 2016 2:44 PM

3134-5. Gebruik van de ondersteunende systemen
4
Rijden
IS300h_EE(OM53D89E)
■Werking zoemer en afstand tot een obstakel
Een zoemer klinkt als de sensoren in werking zijn.
●De geluidssignalen volgen elkaar sne ller op naarmate de auto dichter bij
het obstakel komt.
Als de auto het obstakel genaderd is tot onderstaande afstanden, klinkt de
zoemer continu:
• Binnenste sensoren voor: ongeveer 30 cm
• Hoeksensoren: Ongeveer 30 cm
• Binnenste sensoren achter: ongeveer 35 cm
●Als er gelijktijdig 2 of meer obstak els worden gesignaleerd, reageert het
zoemersysteem op het dichtstbijzijnde obstakel. Als een of beide obstakels
dichter bij de auto komen dan hierbove n vermeld staat, klinkt er een lang-
durig piepsignaal, gevolgd door elkaar snel opvolgende piepsignalen.
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 50 cm
Ongeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Merk op dat de senso-
ren geen obstakels kunnen detecteren
die zich extreem dicht bij de auto bevin-
den.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
Detectiebereik van de sensoren
1
2
3
4
IS300h_OM_Europe_OM53D89E.book P age 313 Tuesday, November 29, 2016 2:44 PM

3144-5. Gebruik van de ondersteunende systemen
IS300h_EE(OM53D89E)
U kunt het volume van de zoemer en de instellingen van het scherm wijzigen
wanneer het contact AAN staat.
Druk op de toets MENU op de bedieningsknop van het Lexus display-audio-
systeem/Remote Touch en kies vervolgens op het scherm.
Selecteer “Auto” en selecteer vervolgens “Lexus Parking Assist” op het
scherm.
Kies het gewenste onderwerp.
Het geluidsvolume van de zoemer kan worden gewijzigd.
De weergave van de Lexus Parking Assist-sensor kan aan en uit worden
gezet.
De weergave van beeld en geluid voor de sensoren voor en de binnenste
sensoren achter kan worden ingesteld.
Instellen van de Lexus Parking Assist-sensor
1
2
3
Lexus display-audioscherm10,3 inch display
1
2
3
IS300h_OM_Europe_OM53D89E.book P age 314 Tuesday, November 29, 2016 2:44 PM

3154-5. Gebruik van de ondersteunende systemen
4
Rijden
IS300h_EE(OM53D89E)
■De Lexus Parking Assist-sensor kan worden gebruikt als
●Hoeksensoren voor:
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
(Bij een willekeurige snelheid als de selectiehendel in stand R staat.)
●Binnenste sensoren voor:
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P of R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
●Hoeksensoren en binnenste sensoren achter:
• Het contact AAN staat.
• De selectiehendel in stand R staat.
■Weergave Lexus Parking Assist-sensor
Auto's met Lexus display-audiosysteem: Wann eer een obstakel wordt gesignaleerd ter-
wijl de Lexus Parking Assist Monitor in wer king is, verschijnt de waarschuwingsindicator
in het bovenste gedeelte van het scherm, zelfs als de weergave is uitgeschakeld.
■Als er geen melding op het mu lti-informatiedisplay verschijnt
→ Blz. 581
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aange past aan de persoonlijke voorkeur. (→Blz. 314,
657)
WA A R S C H U W I N G
■Waarschuwing bij het gebruik van de Lexus Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
●Rijd als het systeem is ingescha keld niet harder dan 10 km/h.
●Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Controleer tij-
dens het voor- of achteruitrijden of de omgevi ng (vooral naast de auto) veilig is en rijd
langzaam. Regel de snelheid met het rempedaal.
●Monteer geen accessoires binnen de detectiegebieden van de sensoren.
IS300h_OM_Europe_OM53D89E.book P age 315 Tuesday, November 29, 2016 2:44 PM

3164-5. Gebruik van de ondersteunende systemen
IS300h_EE(OM53D89E)
WA A R S C H U W I N G
■Detectie-informatie sensoren
●Het detectiegebied van de sensor is beperkt tot het gebied rond de bumper van de
auto.
●Bepaalde omstandigheden van de auto en de omgeving, zoals de hieronder
genoemde, kunnen een negatieve invloed hebben op het vermogen van de sensoren
om obstakels correct te signaleren. Let vooral op in de volgende situaties. Anders kan
een ongeval het gevolg zijn.
• Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
• De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat obstakels niet
worden gesignaleerd.
• De sensor is op een of andere manier afgedekt.
• De auto helt sterk over naar één zijde.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
• Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
• Er is een andere auto uitgerust met Par king Assist-sensoren in de nabije omge-
ving.
• De sensor is bedekt met een laklaag of een overvloedige hoeveelheid regenwater.
• De auto is uitgerust met een staa fantenne of een draadloze antenne.
• Er zijn sleepogen geplaatst.
• Als de bumper of sensor een sterke schok ondergaat.
• De auto nadert een hoge of gebogen stoeprand.
• In fel zonlicht of zeer koud weer.
• Objecten direct onder de bumper worden niet waargenomen.
• Als het obstakel zich te dicht bij de sensor bevindt.
• Er is een niet-originele Lexus-wielophanging geplaatst (verlagingsset, enz.).
• Mogelijk worden mensen die bepaalde soor ten kleding dragen niet gesignaleerd.
Naast bovenstaande voorbeelden zijn er si tuaties waarin verkeersborden en andere
objecten vanwege hun vorm door de sensor dichterbij worden gezien dan ze in werke-
lijkheid zijn.
●De vorm van een obstakel kan ervoor zorgen dat een sensor het obstakel niet signa-
leert. Let goed op bij de volgende obstakels:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen die geluidsgolven absorberen
• Zeer hoekige objecten
•Lage obstakels
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
• Mensen, dieren en andere bewegende obstakels
• Mensen die bepaalde soorten kleding dragen
IS300h_OM_Europe_OM53D89E.book P age 316 Tuesday, November 29, 2016 2:44 PM

3174-5. Gebruik van de ondersteunende systemen
4
Rijden
IS300h_EE(OM53D89E)
WA A R S C H U W I N G
●Tijdens het gebruik kunnen zich de volgende situaties voordoen:
• Afhankelijk van de vorm van het obstakel en andere factoren kan de detectieaf-
stand korter worden of kan detectie onmogelijk zijn.
• Mogelijk worden obstakels niet gesignaleerd als deze zich te dicht bij de sensor
bevinden.
• Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs als er met lage snelheid wordt gereden, bestaat de mogelijkheid dat het
obstakel binnen het detectiegebied van de sensoren komt voordat het display
wordt weergegeven en het waarschuwingssignaal hoorbaar is.
• Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesignaleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
• Het kan moeilijk zijn om de geluidssigna len te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
OPMERKING
■Als de Lexus Parking Assist-sensor wordt gebruikt
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een sto-
ring in een sensor enzovoort. Laat de au to nakijken door een erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
●Het bedieningsdisplay van de Lexus Parking Assist-sensor knippert en er klinkt een
zoemer terwijl er geen obstakel is gesignaleerd.
●Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld aan
een krachtige schok.
●Als de bumper ergens tegenaan komt.
●Als het display continu te zien is en er geen piepsignaal klinkt, behalve wanneer de
toets “Mute” van de zoemer is ingeschakeld.
●Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is de
sensor waarschijnlijk defect.
■Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
IS300h_OM_Europe_OM53D89E.book P age 317 Tuesday, November 29, 2016 2:44 PM

3194-5. Gebruik van de ondersteunende systemen
4
Rijden
IS300h_EE(OM53D89E)

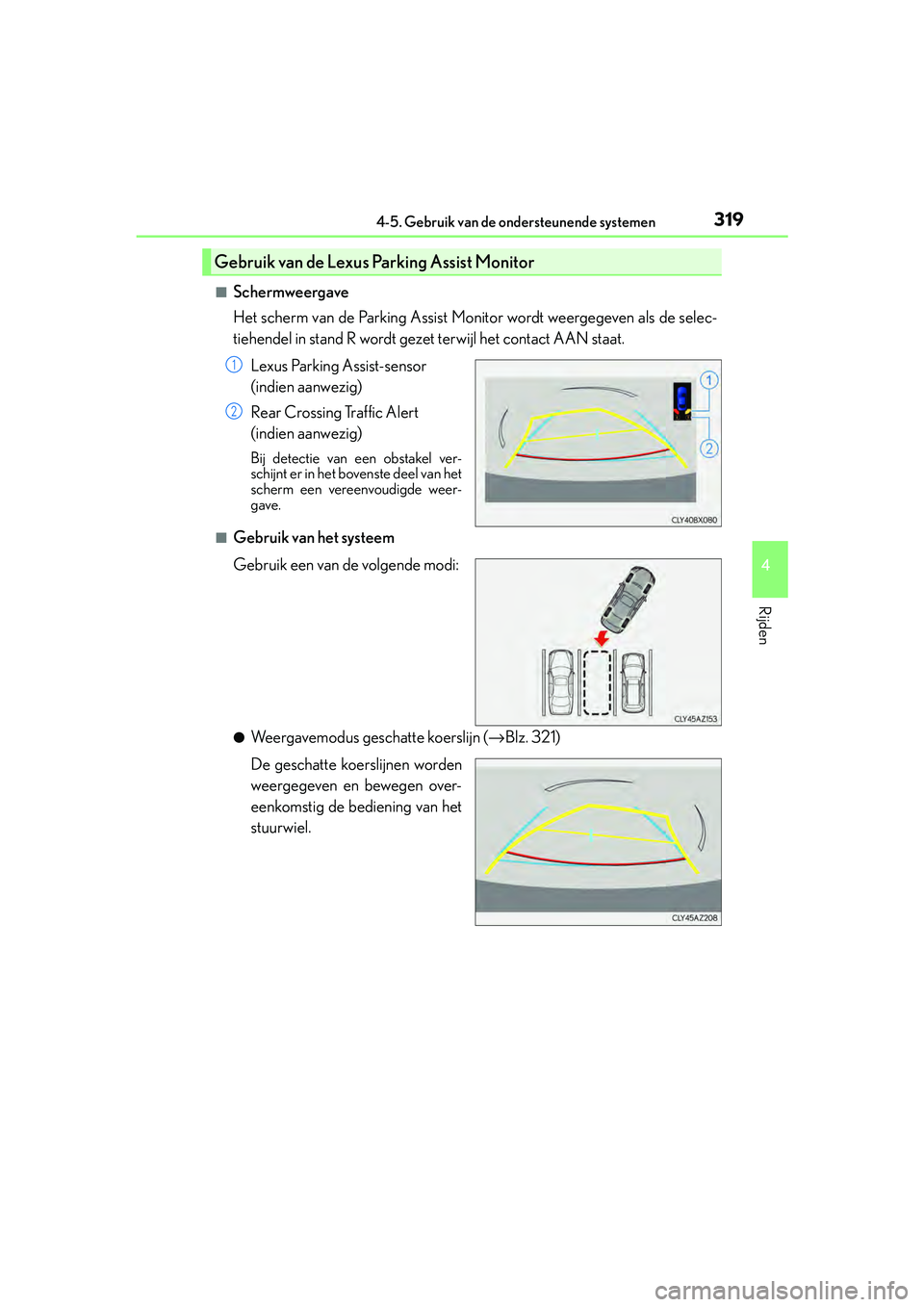

■Schermweergave
Het scherm van de Parking Assist Monitor wordt weergegeven als de selec-
tiehendel in stand R wordt gezet terwijl het contact AAN staat.
Lexus Parking Assist-sensor
(indien aanwezig)
Rear Crossing Traffic Alert
(indien aanwezig)
Bij detectie van een obstakel ver-
schijnt er in het bovenste deel van het
scherm een vereenvoudigde weer-
gave.
■Gebruik van het systeem
Gebruik een van de volgende modi:
●Weergavemodus geschatte koerslijn ( →Blz. 321)
De geschatte koerslijnen worden
weergegeven en bewegen over-
eenkomstig de bediening van het
stuurwiel.
Gebruik van de Lexus Parking Assist Monitor
1
2
IS300h_OM_Europe_OM53D89E.book P age 319 Tuesday, November 29, 2016 2:44 PM

3314-5. Gebruik van de ondersteunende systemen
4
Rijden
IS300h_EE(OM53D89E)
De rijlijnen lopen helemaal verkeerd
De camerapositie is niet uitgelijnd.
Laat de auto controleren door een
erkende Lexus-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
• De auto staat schuin (de auto is zwaar
beladen, de bandensp anning is te laag
als gevolg van een lekke band, enz.).
• De auto wordt gebruikt op een helling.Als dit gebeurt als gevolg van deze oor-
zaken, duidt dat niet op een storing.
Rijd achteruit terwijl u de omgeving van
de auto visueel controleert.
 De geschatte koerslijnen bewegen, ook al staat het stuurwiel recht
Er is een storing aanwezig in de uitgangs-
signalen van de stuurhoeksensor.
Laat de auto controleren door een
erkende Lexus-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
De rijlijnen worden niet weergegeven
De achterklep is geopend.
Sluit de achterklep.
Laat als het symptoom hierdoor niet ver-
holpen is de auto controleren door een
erkende Lexus-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
De rijlijnen worden niet weergegeven
• Het stuurwiel is gedraaid terwijl de
accu was losgekoppeld en weer aange-
sloten.
• Het laadniveau van de accu is laag.
• De stuurhoeksensor is opnieuw
geplaatst.
• Er is een storing aanwezig in de uit-
gangssignalen van de stuurhoeksensor.Zet de auto stil en draai het stuurwiel zo
ver mogelijk naar links en rechts.
Laat als het symptoom hierdoor niet ver-
holpen is de auto controleren door een
erkende Lexus-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
Waarschijnlijke oorzaakOplossing
IS300h_OM_Europe_OM53D89E.book P age 331 Tuesday, November 29, 2016 2:44 PM
