5217-2. Steps to take in an emergency
LX570_OM_OM60T33U_(U)
7
When trouble arises
Securely attach cables or chains to
the towing hooks.
Take care not to damage the vehicle
body.
Enter the vehicle being towed and start the engine.
If the engine does not start, turn th e engine switch to IGNITION ON mode.
Shift the four-wheel drive control switch to “H4”. (The center differential is
unlocked.)
Change the vehicle height to N (norma l) mode and press the height control
OFF button to end the vehicle height control operation. (P. 305)
Shift the shift lever to N and release the parking brake.
When the shift lever cannot be shifted: P. 222
■While towing
If the engine is not running, the power assist for the brakes and steering will not function,
making steering and br aking more difficult.
Emergency towing procedure
1
2
3
4
5

5287-2. Steps to take in an emergency
LX570_OM_OM60T33U_(U)
■SRS warning light
This warning light system monitors the airbag sensor assembly, front impact sensors, side
impact sensors (rear), side imp act sensors (front door), safing sensor (rear), driver’s seat
belt buckle switch, driver’s se at position sensor, front passeng er’s seat belt buckle switch,
airbags, interconnecting wiring and power so urces, front passenger occupant classifica-
tion system, “AIR BAG ON” and “AIR BAG OFF” indicator lights, seat belt pretensioners
and force limiters. ( P. 38)
■Front passenger detection sensor, seat belt reminder and warning buzzer
●If luggage is placed on the front passenger seat, the front passenger detection sensor
may cause the warning light to flash and the warning buzzer to sound even if a passen-
ger is not sittin g in the seat.
●If a cushion is placed on the seat, the sens or may not detect a passenger, and the warn-
ing light may not operate properly.
■If the malfunction indicator lamp comes on while driving
First check the following:
●Is the fuel tank empty?
If it is, fill the fu el tank immediately.
●Is the fuel tank cap loose?
If it is, tighten it securely.
The light will go off after several driving trips.
If the light does not go off even after severa l trips, contact your Lexus dealer as soon as
possible.
■If the low speed four-wheel driv e indicator light or the center differential lock indicator
light blinks
Take the specified steps. ( P. 312)
If the brake system warning light or the malf unction indicator light also comes on, or the
low speed four-wheel drive indicator light or the center differential lock indicator light
continues to blink afte r taking the specified steps, ther e may be a malfunction in the
engine, the brake system or the four-wheel dr ive system. In this case, you may not be able
to transfer between “H4” and “L4” modes, an d the center differential lock may not be
able to be locked or unlocked. Have the vehicle inspected by your Lexus dealer, immedi-
ately.

5377-2. Steps to take in an emergency
LX570_OM_OM60T33U_(U)
7
When trouble arises
WARNING
■Using the tire jack
Improper use of the tire jack may lead to death or serious injuries due to the vehicle
suddenly falling off the jack.
●Do not use the tire jack for any purpose ot her than replacing tires or installing and
removing tire chains.
●Only use the tire jack that comes with this vehicle for replacing a flat tire.
Do not use it on other vehicles, and do no t use other tire jacks for replacing tires on
this vehicle.
●Always check that the tire jack is securely set to the jack point.
●Be sure to turn off the 4-Wheel AHC and stop the engine.
●Do not put any part of your body under the vehicle supported by a jack.
●Do not start or run the engine while your vehicle is supported by the jack.
●Do not raise the vehicle while someone is in it.
●When raising the vehicle, do not pu t an object on or under the jack.
●Do not raise the vehicle to a height greater than that required to replace the tire.
●Use a jack stand if it is necessary to get under the vehicle.
Take particular care when lowering the ve hicle to ensure that no one working on or
near the vehicle will be injured.
■Using the jack handle
Tighten all the jack handle bo lts securely using a Phillips-head screwdriver, to prevent
the extension parts from co ming apart unexpectedly.

5477-2. Steps to take in an emergency
LX570_OM_OM60T33U_(U)
7
When trouble arises
Raise the tire.
While raising, secure the tire, taking
care that the tire goes straight up with-
out catching on any surrounding part, to
prevent it from flying forward during a
collision or sudden braking.
After the tire goes half way up, check
that the suspended chain is able to enter
the tire hole, for proper storage.
Tightening torque:
33.2 ft•lbf (45 N•m, 4.6 kgf•m)
Confirm that the tire is not loose
after tightening: Push and pull the tire
Try rotating
Visually check to ensure the tire is
not hung on surrounding parts.
If looseness or misassembly exists, repeat step and step .
Repeat step , any time the tire is lowered or disturbed.
Stow the tools and jack securely.
■After completing the tire change
The tire pressure warning system must be reset. ( P. 491)
3
4
1
2
NOTICE
■When stowing the flat tire
Ensure that there is no object caught between the tire and the vehicle underbody.
■When replacing the tires
●When removing or fitting the wheels, tires or the tire pressure warning valve and
transmitter, contact your Lexus dealer as the tire pressure warning valve and trans-
mitter may be damaged if not handled correctly.
●Replace the grommets for the tire pressure warning valves and transmitters as well.
■To avoid damage to the tire pressure warning valves and transmitters
When a tire is repaired with liquid sealants, the tire pressure warning valve and trans-
mitter may not operate properly. If a liquid sealant is used, contact your Lexus dealer or
other qualified service shop as soon as possible. Make sure to replace the tire pressure
warning valve and transmitter when replacing the tire. ( P. 491)
34
54
6

LX570_OM_OM60T33U_(U)
5838-1. Specifications
8
Vehicle specifications
*:Table 1  Occupant loading and distribution for vehicle normal load for various des-
ignated seating capacities
Test rimThe rim on which a tire is fitted for testing, and may be
any rim listed as appropriate for use with that tire
TreadThat portion of a tire that comes into contact with the
road
Tread ribA tread section running circ umferentially around a tire
Tread separationPulling away of the tread from the tire carcass
Treadwear indicators (TWI)
The projections within the principal grooves designed
to give a visual indication of the degrees of wear of the
tread
Wheel-holding fixtureThe fixture used to hold the wheel and tire assembly
securely during testing
Tire related termMeaning
Designated seating capac- ity, Number of occupantsVehicle normal load, Num- ber of occupantsOccupant distribution in a normally loaded vehicle
2 through 422 in front
5 through 1032 in front, 1 in second seat
11 through 1552 in front, 1 in second seat, 1
in third seat, 1 in fourth seat
16 through 207
2 in front, 2 in second seat, 2 in third seat, 1 in fourth seat

602
LX570_OM_OM60T33U_(U)
9
For owners
Seat belt instructions for Canadian owners
(in French)
●Tirez sur la ceinture épaulière
jusqu’à ce qu’elle recouvre entière-
ment l’épaule; elle ne doit cependant
pas toucher le cou ni glisser de
l’épaule.
●Placez la ceinture abdominale le
plus bas possible sur les hanches.
●Réglez la position du dossier. Tenez-
vous assis bien au fond du siège, le
dos droit.
●Ne vrillez pas la ceinture de sécurité.
The following is a French explanation of seat belt instructions extracted from
the seat belt section in this manual.See the seat belt section for more deta iled seat belt instructions in English.
Utilisation adéquate des ceintures de sécurité

603
LX570_OM_OM60T33U_(U)

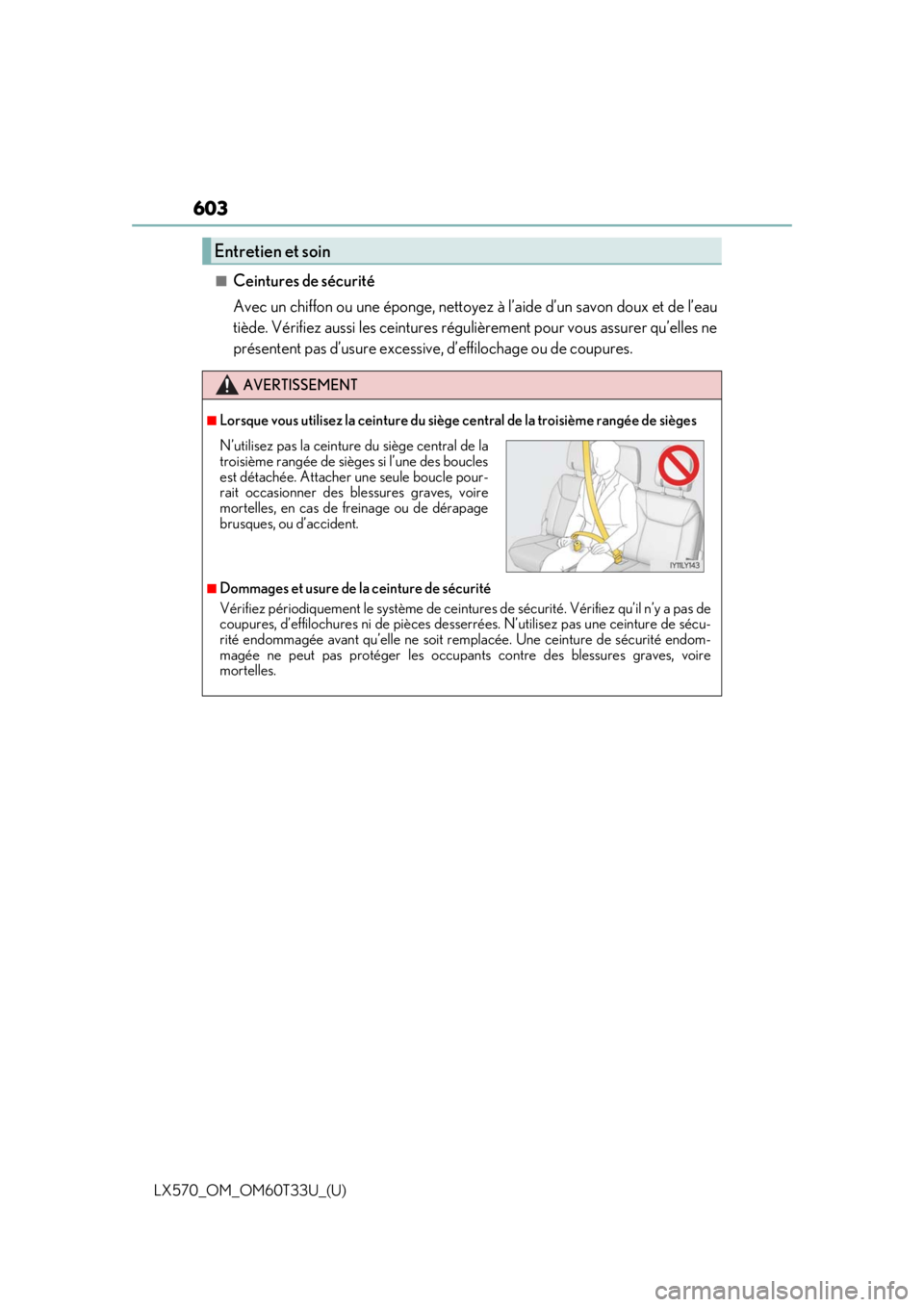

■Ceintures de sécurité
Avec un chiffon ou une éponge, nettoyez à l’aide d’un savon doux et de l’eau
tiède. Vérifiez aussi les ceintures régulièrement pour vous assurer qu’elles ne
présentent pas d’usure excessive, d’effilochage ou de coupures.
Entretien et soin
AVERTISSEMENT
■Lorsque vous utilisez la ceinture du siège central de la troisième rangée de sièges
■Dommages et usure de la ceinture de sécurité
Vérifiez périodiquement le système de ceintures de sécurité . Vérifiez qu’il n’y a pas de
coupures, d’effilochures ni de pièces desse rrées. N’utilisez pas une ceinture de sécu-
rité endommagée avant qu’elle ne soit remplacée. Une ceinture de sécurité endom-
magée ne peut pas protéger les occupants contre des blessures graves, voire
mortelles.
N’utilisez pas la ceinture du siège central de la
troisième rangée de sièges si l’une des boucles
est détachée. Attacher une seule boucle pour-
rait occasionner des blessures graves, voire
mortelles, en cas de freinage ou de dérapage
brusques, ou d’accident.

LX570_OM_OM60T33U_(U)
606
9
For owners
Composants du système de coussins gonflables SRS
Coussins gonflables de protection
des genoux
Coussins gonflables en rideau
Coussin gonflable du passager
avant
Capteurs d’impact latéral (portière
avant)
Coussins gonflables latéraux avant
Lampe témoin SRS
Capteurs d’impact latéral (arrière)
Coussins gonflables latéraux arrière
(sièges latéraux de la deuxième
rangée de sièges)
Coussin gonflable du conducteur
Contacteur de boucle de ceinture
de sécurité du conducteur
Capteur de sûreté (arrière)Module de capteur de coussin
gonflable
Capteurs d’impact avant
Limiteurs de force et dispositifs de
tension des ceintures de sécurité
(sièges avant)
Capteur de position du siège du
conducteur
Voyants “AIR BAG ON” et “AIR
BAG OFF”
Contacteur de boucle de ceinture
de sécurité du passager avant
Système de classification de
l’occupant du siège du passager
avant (ECU et capteurs)
Dispositifs de tension des ceintures
de sécurité (sièges latéraux de la
deuxième rangée de sièges)1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

607
LX570_OM_OM60T33U_(U)
Votre véhicule est doté de COUSSINS GONFLABLES ÉVOLUÉS dont la
conception s’appuie sur les normes de sécurité des véhicules à moteur améri-
cains (FMVSS208). Le module de capteur de coussin gonflable (ECU) contrôle
le déploiement des coussins gonflables en fonction des informations obtenues
des capteurs et d’autres éléments affi chés dans le diagramme des composants
du système ci-dessus. Ces informations comprennent des données relatives à la
gravité de l’accident et aux occupants. Au moment du déploiement des coussins
gonflables, une réaction chimique se prod uit dans les gonfleurs de coussin gon-
flable et les coussins gonflables se re mplissent rapidement d’un gaz non toxique
pour aider à limiter le mouvement des occupants.

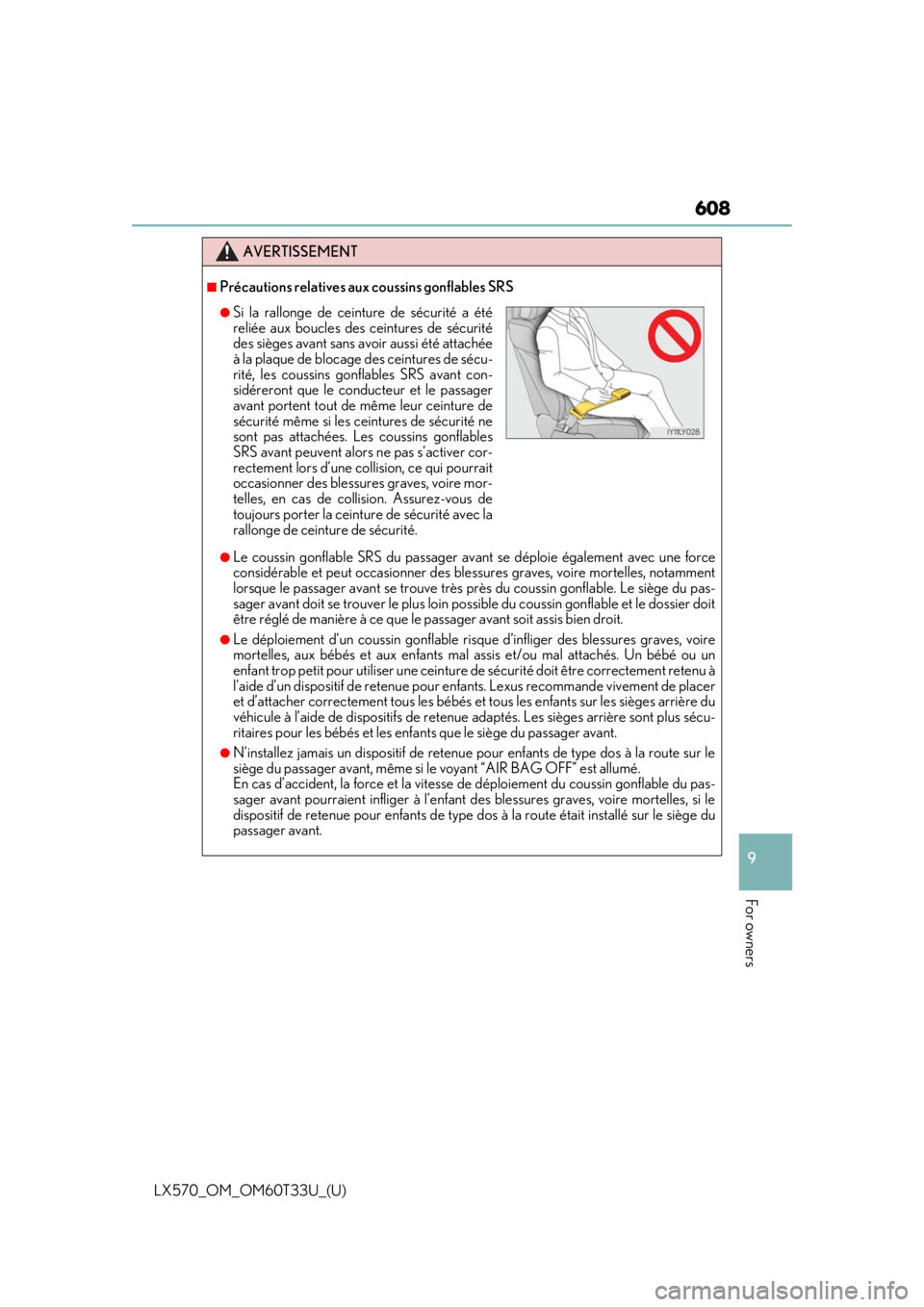

AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
Observez les précautions suiv antes en ce qui concerne les coussins gonflables SRS.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
●Le conducteur et tous les passagers du véhi cule doivent porter leur ceinture de sécu-
rité de la manière appropriée.
Les coussins gonflables SRS sont des dispos itifs supplémentaires qui doivent être uti-
lisés avec les ceintures de sécurité.
●Le coussin gonflable SRS du conducteur se déploie avec une force considérable et
peut occasionner des blessures graves, voire mortelles, notamment lorsque le
conducteur se trouve très près du coussin gonflable. La National Highway Traffic
Safety Administration (NHTSA), aux États- Unis, fait les recommandations suivantes :
La zone à risque du coussin gonflable du conducteur couvre 2 à 3 in. (50 à 75 mm)
de la zone de déploiement du coussin gonflable. Pour assurer une marge de sécurité
suffisante, restez à 10 in. (250 mm) du co ussin gonflable. Cette distance est mesu-
rée depuis le centre du vola nt jusqu’à votre sternum. Si maintenant vous vous tenez
assis à moins de 10 in. (250 mm), vous pouvez changer votre position de conduite
de plusieurs manières :
• Reculez votre siège à la position maximale vous permettant d’atteindre encore aisément les pédales.
• Inclinez légèrement le dossier du siège. Même si les véhicules sont conçus diffé- remment, la plupart des cond ucteurs peuvent maintenir une distance de 10 in.
(250 mm), même si leur siège se trouve complètement vers l’avant, simplement
en inclinant un peu le dossier du siège ve rs l’arrière. Si la visibilité avant est
moindre après avoir incliné le dossier de votre siège, utilisez un coussin ferme et
non glissant pour être assis plus haut ou relevez le siège si cette option est dispo-
nible sur votre véhicule.
• Si votre volant est réglable en hauteur, inclinez-le vers le bas. Cela vous permet
d’orienter le coussin gonflable vers votre buste plutôt que vers votre tête et vers
votre cou.
Le siège doit être réglé de la manière recommandée ci-dessus par la NHTSA, tout
en gardant le contrôle des pédales et du volant, ainsi que la vue sur les commandes
du tableau de bord.

LX570_OM_OM60T33U_(U)
608
9
For owners
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●Le coussin gonflable SRS du passager avant se déploie également avec une force
considérable et peut occasionner des blessures graves, voire mortelles, notamment
lorsque le passager avant se trouve très pr ès du coussin gonflable. Le siège du pas-
sager avant doit se trouver le plus loin po ssible du coussin gonflable et le dossier doit
être réglé de manière à ce que le passager avant soit assis bien droit.
●Le déploiement d’un coussin gonflable risque d’infliger des blessures graves, voire
mortelles, aux bébés et aux enfants mal assis et/ou mal attachés. Un bébé ou un
enfant trop petit pour utilise r une ceinture de sécurité do it être correctement retenu à
l’aide d’un dispositif de retenue pour en fants. Lexus recommande vivement de placer
et d’attacher correctement tous les bébés et tous les enfants sur les sièges arrière du
véhicule à l’aide de disposit ifs de retenue adaptés. Les sièges arrière sont plus sécu-
ritaires pour les bébés et les enfa nts que le siège du passager avant.
●N’installez jamais un dispositif de retenue pour enfants de type dos à la route sur le
siège du passager avant, même si le voyant “AIR BAG OFF” est allumé.
En cas d’accident, la force et la vitesse de déploiement du coussin gonflable du pas-
sager avant pourraient infliger à l’enfant des blessures graves, voire mortelles, si le
dispositif de retenue pour enfants de type dos à la route était installé sur le siège du
passager avant.
●Si la rallonge de ceinture de sécurité a été
reliée aux boucles des ceintures de sécurité
des sièges avant sans avoir aussi été attachée
à la plaque de blocage des ceintures de sécu-
rité, les coussins gonflables SRS avant con-
sidéreront que le conducteur et le passager
avant portent tout de même leur ceinture de
sécurité même si les ceintures de sécurité ne
sont pas attachées. Les coussins gonflables
SRS avant peuvent alors ne pas s’activer cor-
rectement lors d’une collision, ce qui pourrait
occasionner des blessures graves, voire mor-
telles, en cas de collision. Assurez-vous de
toujours porter la ceinture de sécurité avec la
rallonge de ceinture de sécurité.
