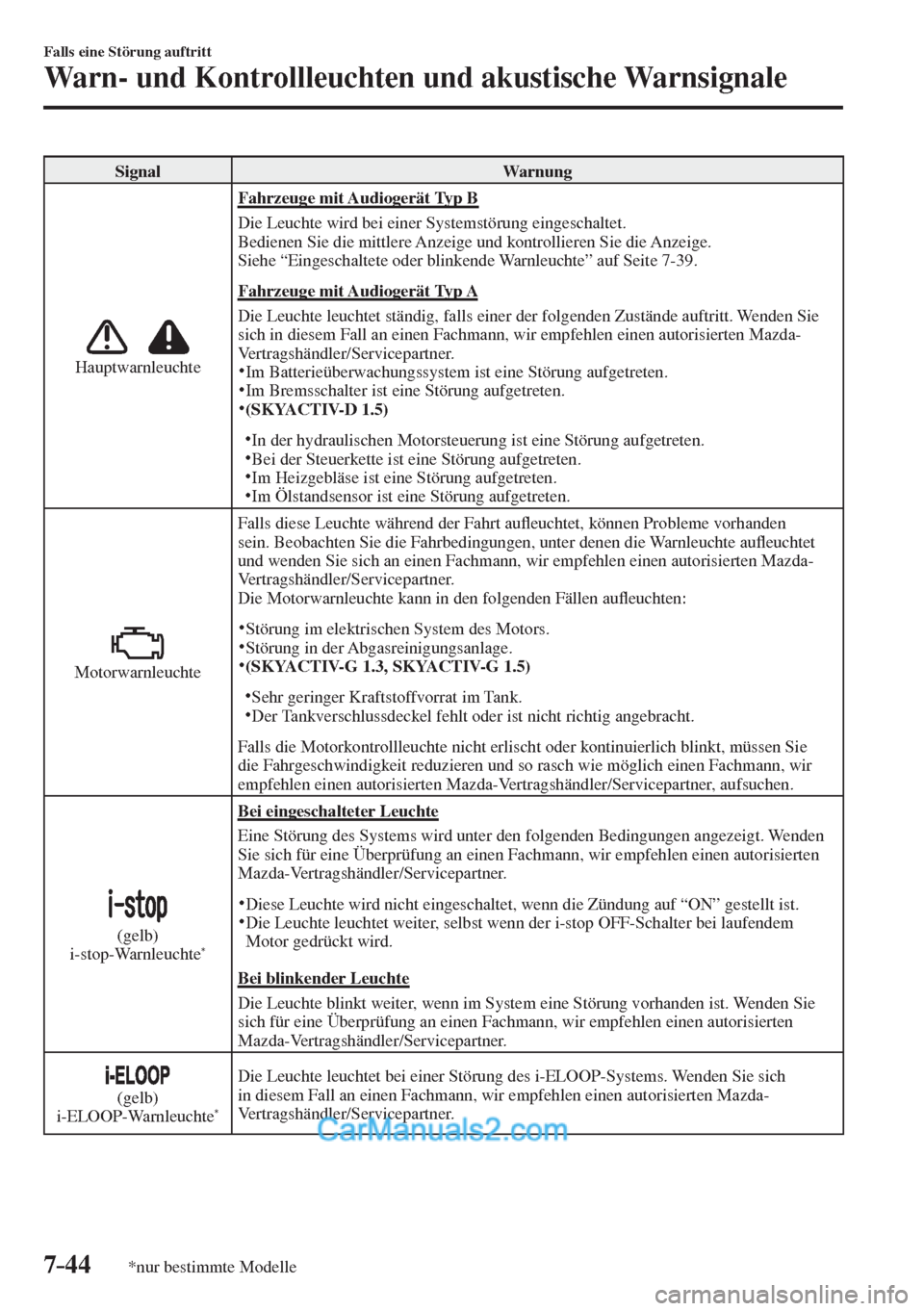

Page 687 of 769

7–44
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung
Hauptwarnleuchte
Fahrzeuge mit Audiogerät Typ B
Die Leuchte wird bei einer Systemstörung eingeschaltet.
Bedienen Sie die mittlere Anzeige und kontrollieren Sie die Anzeige.
Siehe “Eingeschaltete oder blinkende Warnleuchte” auf Seite 7-39 .
Fahrzeuge mit Audiogerät Typ A
Die Leuchte leuchtet ständig, falls einer der folgenden Zustände auftritt. Wenden Sie
sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Im Batterieüberwachungssystem ist eine Störung aufgetreten.
Im Bremsschalter ist eine Störung aufgetreten.
(SKYACTIV-D 1.5) In der hydraulischen Motorsteuerung ist eine Störung aufgetreten.
Bei der Steuerkette ist eine Störung aufgetreten.
Im Heizgebläse ist eine Störung aufgetreten.
Im Ölstandsensor ist eine Störung aufgetreten.
Motorwarnleuchte Falls diese Leuchte während der Fahrt au À euchtet, können Probleme vorhanden
sein. Beobachten Sie die Fahrbedingungen, unter denen die Warnleuchte au À euchtet
und wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Die Motorwarnleuchte kann in den folgenden Fällen au À euchten:
Störung im elektrischen System des Motors.
Störung in der Abgasreinigungsanlage.
(SKYACTIV-G 1.3, SKYACTIV-G 1.5) Sehr geringer Kraftstoffvorrat im Tank.
Der Tankverschlussdeckel fehlt oder ist nicht richtig angebracht. Falls die Motorkontrollleuchte nicht erlischt oder kontinuierlich blinkt, müssen Sie
die Fahrgeschwindigkeit reduzieren und so rasch wie möglich einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, aufsuchen.
(gelb)
i-stop-Warnleuchte
*
Bei eingeschalteter Leuchte
Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt. Wenden
Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist.
Die Leuchte leuchtet weiter, selbst wenn der i-stop OFF-Schalter bei laufendem
Motor gedrückt wird.
Bei blinkender Leuchte
Die Leuchte blinkt weiter, wenn im System eine Störung vorhanden ist. Wenden Sie
sich für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
(gelb)
i-ELOOP-Warnleuchte
* Die Leuchte leuchtet bei einer Störung des i-ELOOP-Systems. Wenden Sie sich
in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

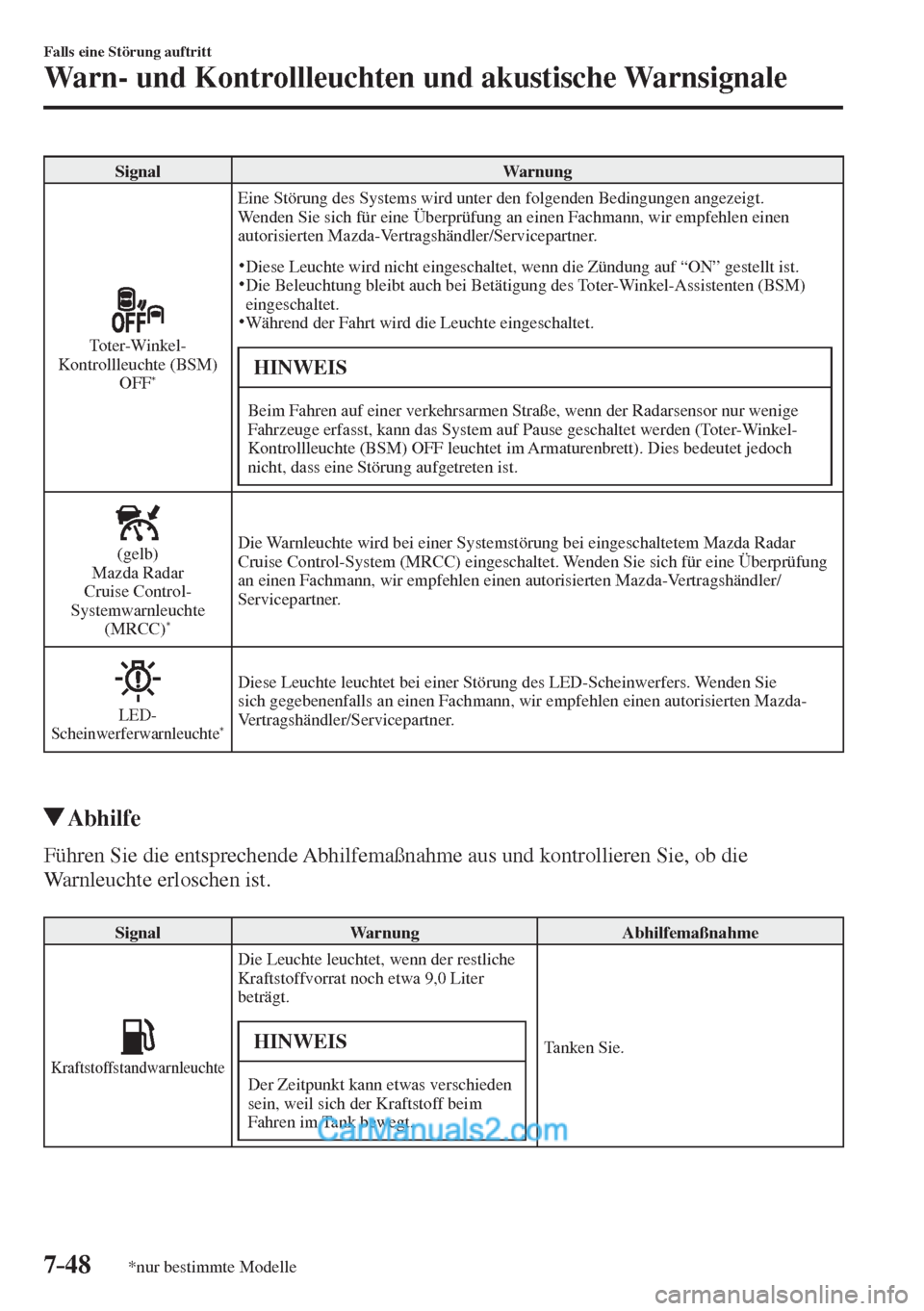

Page 691 of 769

7–48
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung
Toter-Winkel-
Kontrollleuchte (BSM)
OFF
* Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist.
Die Beleuchtung bleibt auch bei Betätigung des Toter-Winkel-Assistenten (BSM)
eingeschaltet.
Während der Fahrt wird die Leuchte eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen Straße, wenn der Radarsensor nur wenige
Fahrzeuge erfasst, kann das System auf Pause geschaltet werden (Toter-Winkel-
Kontrollleuchte (BSM) OFF leuchtet im Armaturenbrett). Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.
(gelb)
Mazda Radar
Cruise Control-
Systemwarnleuchte
(MRCC)
* Die Warnleuchte wird bei einer Systemstörung bei eingeschaltetem Mazda Radar
Cruise Control-System (MRCC) eingeschaltet. Wenden Sie sich für eine Überprüfung
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
LED-
Scheinwerferwarnleuchte * Diese Leuchte leuchtet bei einer Störung des LED-Scheinwerfers. Wenden Sie
sich gegebenenfalls an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Abhilfe
Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.
Signal Warnung Abhilfemaßnahme
Kraftstoffstandwarnleuchte
Die Leuchte leuchtet, wenn der restliche
Kraftstoffvorrat noch etwa 9,0 Liter
beträgt.
HINWEIS
Der Zeitpunkt kann etwas verschieden
sein, weil sich der Kraftstoff beim
Fahren im Tank bewegt. Tanken Sie.

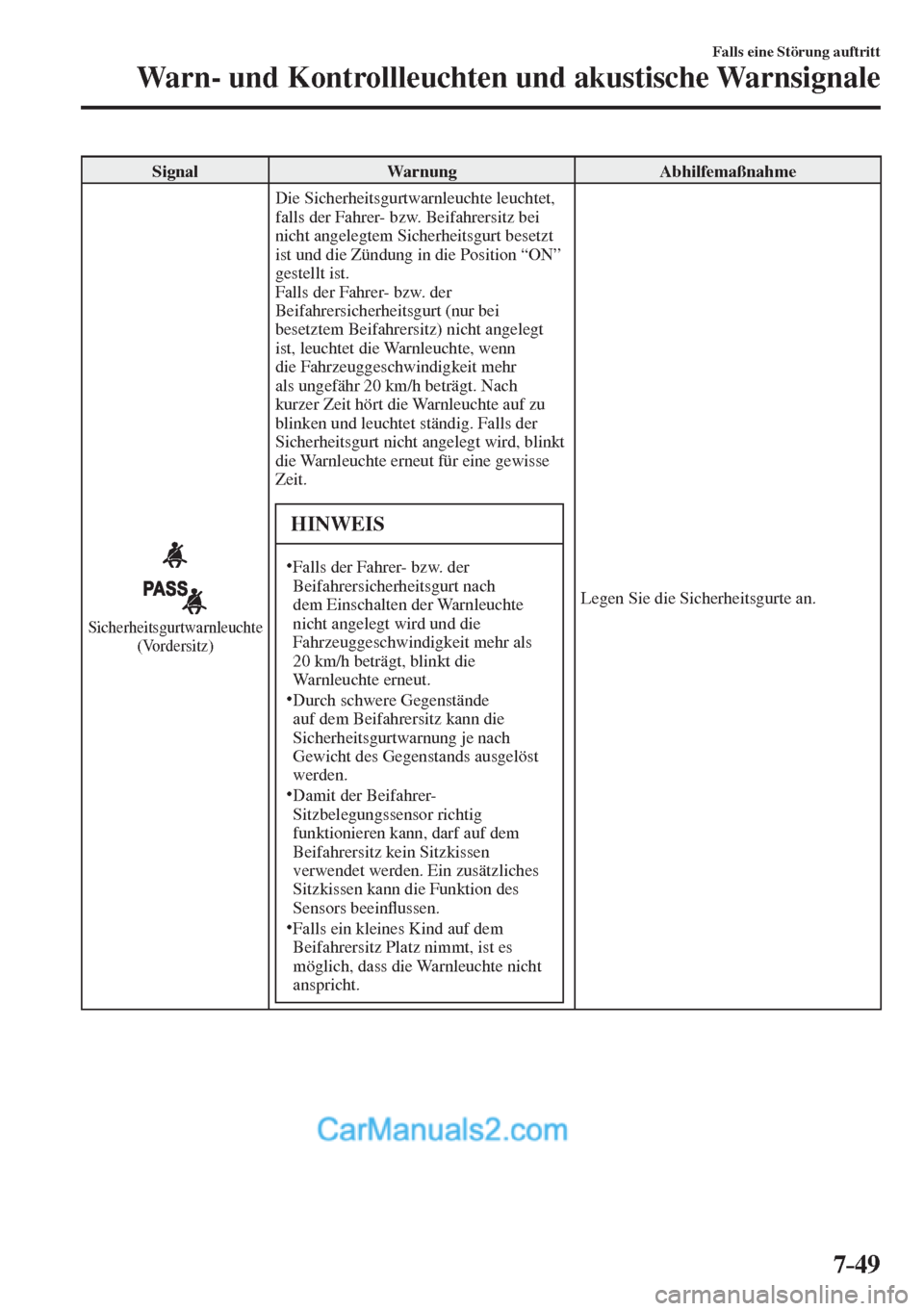

Page 692 of 769

7–49
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung Abhilfemaßnahme
Sicherheitsgurtwarnleuchte
(Vordersitz)
Die Sicherheitsgurtwarnleuchte leuchtet,
falls der Fahrer- bzw. Beifahrersitz bei
nicht angelegtem Sicherheitsgurt besetzt
ist und die Zündung in die Position “ON”
gestellt ist.
Falls der Fahrer- bzw. der
Beifahrersicherheitsgurt (nur bei
besetztem Beifahrersitz) nicht angelegt
ist, leuchtet die Warnleuchte, wenn
die Fahrzeuggeschwindigkeit mehr
als ungefähr 20 km/h beträgt. Nach
kurzer Zeit hört die Warnleuchte auf zu
blinken und leuchtet ständig. Falls der
Sicherheitsgurt nicht angelegt wird, blinkt
die Warnleuchte erneut für eine gewisse
Zeit.
HINWEIS
Falls der Fahrer- bzw. der
Beifahrersicherheitsgurt nach
dem Einschalten der Warnleuchte
nicht angelegt wird und die
Fahrzeuggeschwindigkeit mehr als
20 km/h beträgt, blinkt die
Warnleuchte erneut.
Durch schwere Gegenstände
auf dem Beifahrersitz kann die
Sicherheitsgurtwarnung je nach
Gewicht des Gegenstands ausgelöst
werden.
Damit der Beifahrer-
Sitzbelegungssensor richtig
funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen
verwendet werden. Ein zusätzliches
Sitzkissen kann die Funktion des
Sensors beein À ussen.
Falls ein kleines Kind auf dem
Beifahrersitz Platz nimmt, ist es
möglich, dass die Warnleuchte nicht
anspricht. Legen Sie die Sicherheitsgurte an.

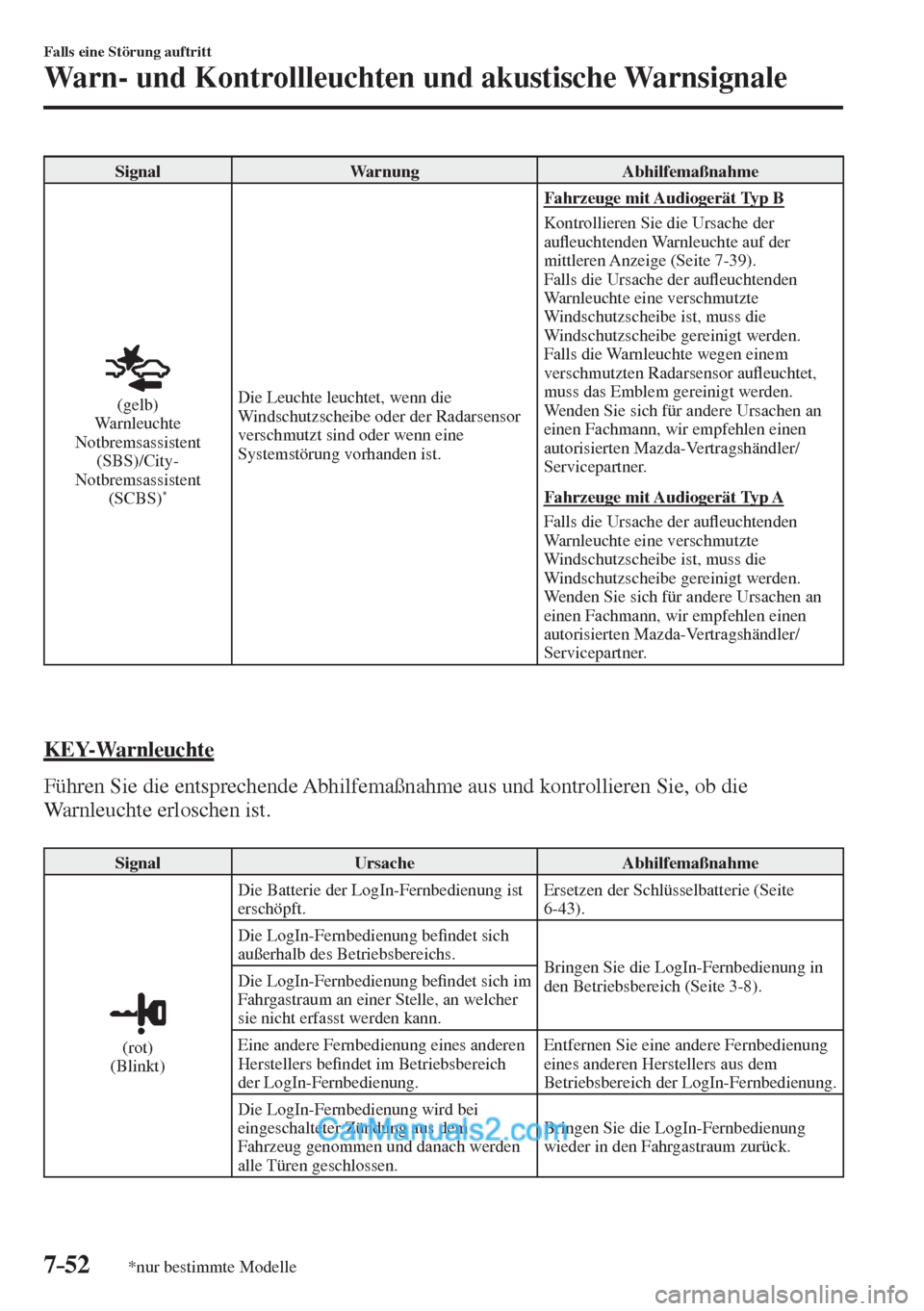

Page 695 of 769

7–52
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme
(gelb)
Warnleuchte
Notbremsassistent
(SBS)/City-
Notbremsassistent
(SCBS)
* Die Leuchte leuchtet, wenn die
Windschutzscheibe oder der Radarsensor
verschmutzt sind oder wenn eine
Systemstörung vorhanden ist.
Fahrzeuge mit Audiogerät Typ B
Kontrollieren Sie die Ursache der
au À euchtenden Warnleuchte auf der
mittleren Anzeige (Seite 7-39 ).
Falls die Ursache der au À euchtenden
Warnleuchte eine verschmutzte
Windschutzscheibe ist, muss die
Windschutzscheibe gereinigt werden.
Falls die Warnleuchte wegen einem
verschmutzten Radarsensor au À euchtet,
muss das Emblem gereinigt werden.
Wenden Sie sich für andere Ursachen an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Fahrzeuge mit Audiogerät Typ A
Falls die Ursache der au À euchtenden
Warnleuchte eine verschmutzte
Windschutzscheibe ist, muss die
Windschutzscheibe gereinigt werden.
Wenden Sie sich für andere Ursachen an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
KEY-Warnleuchte
Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.
Signal Ursache Abhilfemaßnahme
(rot)
(Blinkt) Die Batterie der LogIn-Fernbedienung ist
erschöpft. Ersetzen der Schlüsselbatterie (Seite
6-43 ).
Die LogIn-Fernbedienung be ¿ ndet sich
außerhalb des Betriebsbereichs.
Bringen Sie die LogIn-Fernbedienung in
den Betriebsbereich (Seite 3-8 ). Die LogIn-Fernbedienung be ¿ ndet sich im
Fahrgastraum an einer Stelle, an welcher
sie nicht erfasst werden kann.
Eine andere Fernbedienung eines anderen
Herstellers be ¿ ndet im Betriebsbereich
der LogIn-Fernbedienung. Entfernen Sie eine andere Fernbedienung
eines anderen Herstellers aus dem
Betriebsbereich der LogIn-Fernbedienung.
Die LogIn-Fernbedienung wird bei
eingeschalteter Zündung aus dem
Fahrzeug genommen und danach werden
alle Türen geschlossen. Bringen Sie die LogIn-Fernbedienung
wieder in den Fahrgastraum zurück.
