MAZDA MODEL 2 2017 Betriebsanleitung (in German)

7–48
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


Toter-Winkel-
Kontrollleuchte (BSM)
OFF
* Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist.
Die Beleuchtung bleibt auch bei Betätigung des Toter-Winkel-Assistenten (BSM)
eingeschaltet.

Während der Fahrt wird die Leuchte eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen Straße, wenn der Radarsensor nur wenige
Fahrzeuge erfasst, kann das System auf Pause geschaltet werden (Toter-Winkel-
Kontrollleuchte (BSM) OFF leuchtet im Armaturenbrett). Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.


(gelb)
Mazda Radar
Cruise Control-
Systemwarnleuchte
(MRCC)
* Die Warnleuchte wird bei einer Systemstörung bei eingeschaltetem Mazda Radar
Cruise Control-System (MRCC) eingeschaltet. Wenden Sie sich für eine Überprüfung
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.

LED-
Scheinwerferwarnleuchte * Diese Leuchte leuchtet bei einer Störung des LED-Scheinwerfers. Wenden Sie
sich gegebenenfalls an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Abhilfe
Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.

Signal Warnung Abhilfemaßnahme

Kraftstoffstandwarnleuchte
Die Leuchte leuchtet, wenn der restliche
Kraftstoffvorrat noch etwa 9,0 Liter
beträgt.
HINWEIS
Der Zeitpunkt kann etwas verschieden
sein, weil sich der Kraftstoff beim
Fahren im Tank bewegt. Tanken Sie.

7–49
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung Abhilfemaßnahme

Sicherheitsgurtwarnleuchte
(Vordersitz)
Die Sicherheitsgurtwarnleuchte leuchtet,
falls der Fahrer- bzw. Beifahrersitz bei
nicht angelegtem Sicherheitsgurt besetzt
ist und die Zündung in die Position “ON”
gestellt ist.
Falls der Fahrer- bzw. der
Beifahrersicherheitsgurt (nur bei
besetztem Beifahrersitz) nicht angelegt
ist, leuchtet die Warnleuchte, wenn
die Fahrzeuggeschwindigkeit mehr
als ungefähr 20 km/h beträgt. Nach
kurzer Zeit hört die Warnleuchte auf zu
blinken und leuchtet ständig. Falls der
Sicherheitsgurt nicht angelegt wird, blinkt
die Warnleuchte erneut für eine gewisse
Zeit.
HINWEIS
Falls der Fahrer- bzw. der
Beifahrersicherheitsgurt nach
dem Einschalten der Warnleuchte
nicht angelegt wird und die
Fahrzeuggeschwindigkeit mehr als
20 km/h beträgt, blinkt die
Warnleuchte erneut.

Durch schwere Gegenstände
auf dem Beifahrersitz kann die
Sicherheitsgurtwarnung je nach
Gewicht des Gegenstands ausgelöst
werden.

Damit der Beifahrer-
Sitzbelegungssensor richtig
funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen
verwendet werden. Ein zusätzliches
Sitzkissen kann die Funktion des
Sensors beeinÀ ussen.

Falls ein kleines Kind auf dem
Beifahrersitz Platz nimmt, ist es
möglich, dass die Warnleuchte nicht
anspricht. Legen Sie die Sicherheitsgurte an.

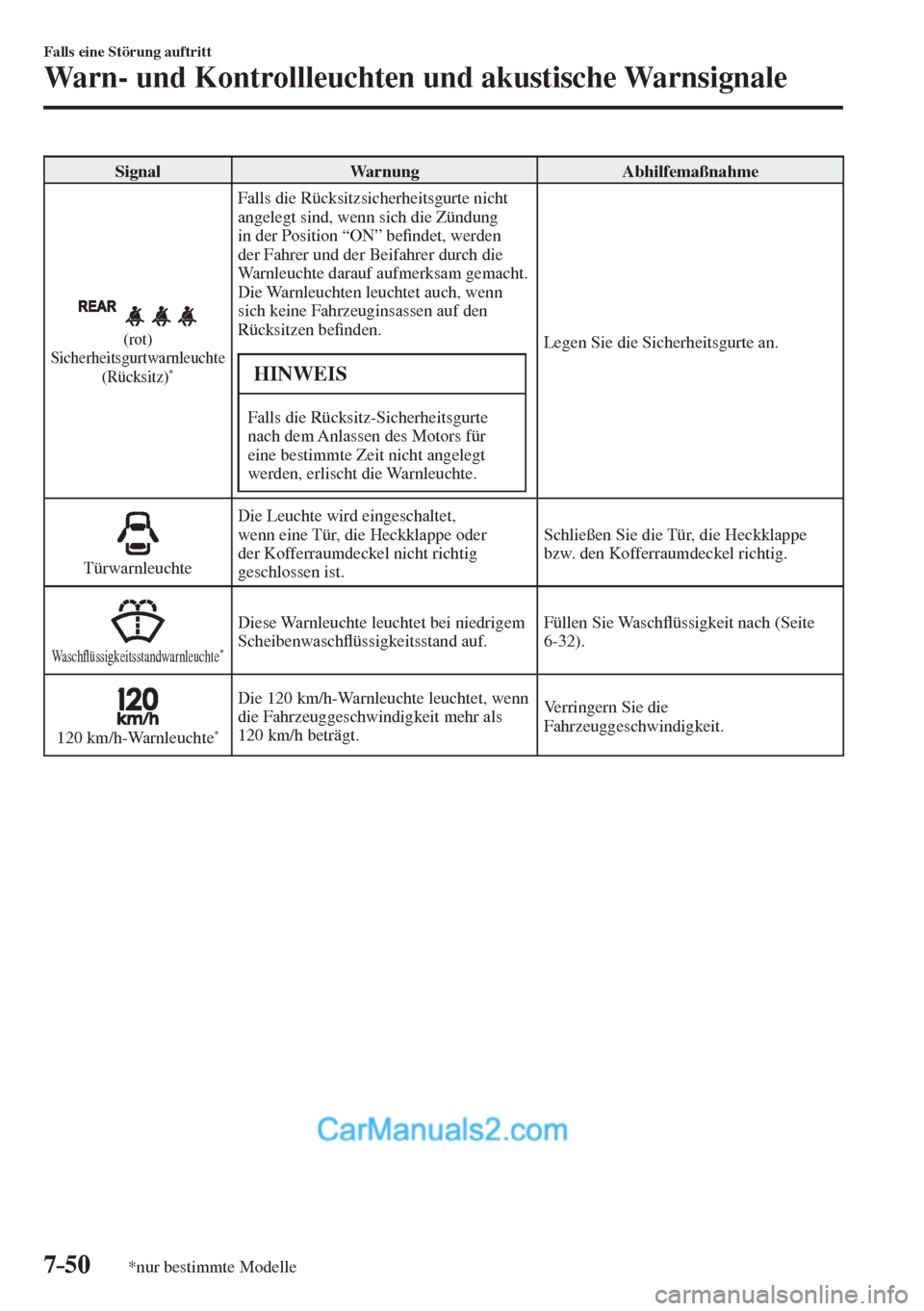

7–50
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme

(rot)
Sicherheitsgurtwarnleuchte
(Rücksitz)
* Falls die Rücksitzsicherheitsgurte nicht
angelegt sind, wenn sich die Zündung
in der Position “ON” be¿ ndet, werden
der Fahrer und der Beifahrer durch die
Warnleuchte darauf aufmerksam gemacht.
Die Warnleuchten leuchtet auch, wenn
sich keine Fahrzeuginsassen auf den
Rücksitzen be¿ nden. HINWEIS
Falls die Rücksitz-Sicherheitsgurte
nach dem Anlassen des Motors für
eine bestimmte Zeit nicht angelegt
werden, erlischt die Warnleuchte. Legen Sie die Sicherheitsgurte an.


Türwarnleuchte Die Leuchte wird eingeschaltet,
wenn eine Tür, die Heckklappe oder
der Kofferraumdeckel nicht richtig
geschlossen ist. Schließen Sie die Tür, die Heckklappe
bzw. den Kofferraumdeckel richtig.

W a s c hÀ üssigkeitsstandwarnleuchte * Diese Warnleuchte leuchtet bei niedrigem
ScheibenwaschÀ üssigkeitsstand auf. Füllen Sie WaschÀ üssigkeit nach (Seite
6-32 ).


120 km/h-Warnleuchte * Die 120 km/h-Warnleuchte leuchtet, wenn
die Fahrzeuggeschwindigkeit mehr als
120 km/h beträgt. Verringern Sie die
Fahrzeuggeschwindigkeit.

7–51
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme


(wird eingeschaltet)
Reifendruckwarnleuchte
* Bei auÀ euchtender Warnleuchte oder
wenn das Warnsignal ertönt (ungefähr 3
Sekunden) ist der Reifendruck eines oder
mehreren Reifen zu niedrig.
WARNUNG
Falls die Reifendruckwarnleuchte
leuchtet oder blinkt oder ein
akustisches Warnsignal ertönt,
müssen Sie die Geschwindigkeit
sofort vermindern und plötzliche
Lenk- oder Bremsmanöver
vermeiden:
Es ist gefährlich, mit hohen
Geschwindigkeiten zu fahren
oder plötzlich Lenk- und
Bremsmanöver auszuführen, falls
die Reifendruckwarnleuchte leuchtet
oder blinkt oder ein akustisches
Warnsignal ertönt. Wegen Verlust der
Fahrzeugkontrolle besteht eine hohe
Unfallgefahr.
Halten Sie an einer sicheren
Stelle an und nehmen Sie eine
Sichtprüfung der Reifen vor, um
zu bestimmen, ob sie weiterfahren
können, um bei nächster Gelegenheit
den Reifendruck einzustellen oder
ob Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner oder eine
Reifenreparaturwerkstatt wenden.

Die Reifendruckwarnleuchte (TPMS)
nicht ignorieren:
Es ist gefährlich, die
Reifendruckwarnleuchte (TPMS) zu
ignorieren, auch wenn Sie den Grund
für das AuÀ euchten kennen. Lassen
Sie eine Störung sofort beheben,
bevor eine ernsthafte Situation
auftritt, in welcher die Gefahr eines
Reifenversagens oder eines Unfalls
besteht. Kontrollieren Sie die Reifen und stellen
Sie den Reifendruck auf den richtigen
Wert ein (Seite 6-46 ).
HINWEIS
 Stellen Sie den Reifendruck immer
im kalten Reifenzustand ein.
Der Reifendruck hängt von der
Reifentemperatur ab, lassen Sie deshalb
das Fahrzeug vor dem Einstellen des
Reifendrucks für eine Stunde stehen
bzw. fahren Sie nur eine Strecke
von weniger als 1,6 km. Falls der
Reifendruck bei heißen Reifen auf den
Druck bei kalten Reifen eingestellt wird,
kann die Reifendruckwarnleuchte bzw.
das Warnsignal ansprechen, wenn sich
die Reifen abkühlen und der Druck
unter den vorgeschriebenen Wert abfällt.
Falls die Reifendruckwarnleuchte
(TPMS) wegen Druckabfall bei tiefer
Temperatur angesprochen hat, kann
die Warnleuchte weiter leuchten,
auch wenn die Temperatur ansteigt.
In diesem Fall muss der Reifendruck
ebenfalls eingestellt werden. Falls die
Reifendruckwarnleuchte (TPMS) wegen
eines Druckabfalls auÀ euchtet, muss der
Reifendruck überprüft und eingestellt
werden.
 Über längere Zeit ist es natürlich,
dass der Reifendruck etwas abfällt,
das Reifendrucküberwachungssystem
(TPMS) ist jedoch nicht in der Lage
zu beurteilen, ob ein natürlicher
Druckabfall oder eine Reifenpanne
vorliegt. Falls nur bei einem der
Reifen Probleme auftreten, ist dies ein
Anzeichen einer Störung. Kontrollieren
Sie den Reifen mit dem Druckabfall
auf Schnitte und an der Lauf- oder
der SeitenÀ äche auf herausragende
Metallgegenstände, während jemand
das Fahrzeug langsam vorwärts fährt.
Netzen Sie das Reifenventil mit Wasser
an, um zu prüfen, ob Blasen austreten,
die auf eine Undichtigkeit hindeuten.
Undichtigkeiten müssen richtig behoben
werden, ein einfaches Nachstellen des
Reifendrucks ist gefährlich; wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

7–52
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme


(gelb)
Warnleuchte
Notbremsassistent
(SBS)/City-
Notbremsassistent
(SCBS)
* Die Leuchte leuchtet, wenn die
Windschutzscheibe oder der Radarsensor
verschmutzt sind oder wenn eine
Systemstörung vorhanden ist.
Fahrzeuge mit Audiogerät Typ B
Kontrollieren Sie die Ursache der
auÀ euchtenden Warnleuchte auf der
mittleren Anzeige (Seite 7-39 ).
Falls die Ursache der auÀ euchtenden
Warnleuchte eine verschmutzte
Windschutzscheibe ist, muss die
Windschutzscheibe gereinigt werden.
Falls die Warnleuchte wegen einem
verschmutzten Radarsensor auÀ euchtet,
muss das Emblem gereinigt werden.
Wenden Sie sich für andere Ursachen an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Fahrzeuge mit Audiogerät Typ A
Falls die Ursache der auÀ euchtenden
Warnleuchte eine verschmutzte
Windschutzscheibe ist, muss die
Windschutzscheibe gereinigt werden.
Wenden Sie sich für andere Ursachen an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.


KEY-Warnleuchte
Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.

Signal Ursache Abhilfemaßnahme


(rot)
(Blinkt) Die Batterie der LogIn-Fernbedienung ist
erschöpft. Ersetzen der Schlüsselbatterie (Seite
6-43 ).
Die LogIn-Fernbedienung be¿ ndet sich
außerhalb des Betriebsbereichs.
Bringen Sie die LogIn-Fernbedienung in
den Betriebsbereich (Seite 3-8 ). Die LogIn-Fernbedienung be¿ ndet sich im
Fahrgastraum an einer Stelle, an welcher
sie nicht erfasst werden kann.
Eine andere Fernbedienung eines anderen
Herstellers be¿ ndet im Betriebsbereich
der LogIn-Fernbedienung. Entfernen Sie eine andere Fernbedienung
eines anderen Herstellers aus dem
Betriebsbereich der LogIn-Fernbedienung.
Die LogIn-Fernbedienung wird bei
eingeschalteter Zündung aus dem
Fahrzeug genommen und danach werden
alle Türen geschlossen. Bringen Sie die LogIn-Fernbedienung
wieder in den Fahrgastraum zurück.

7–53
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle

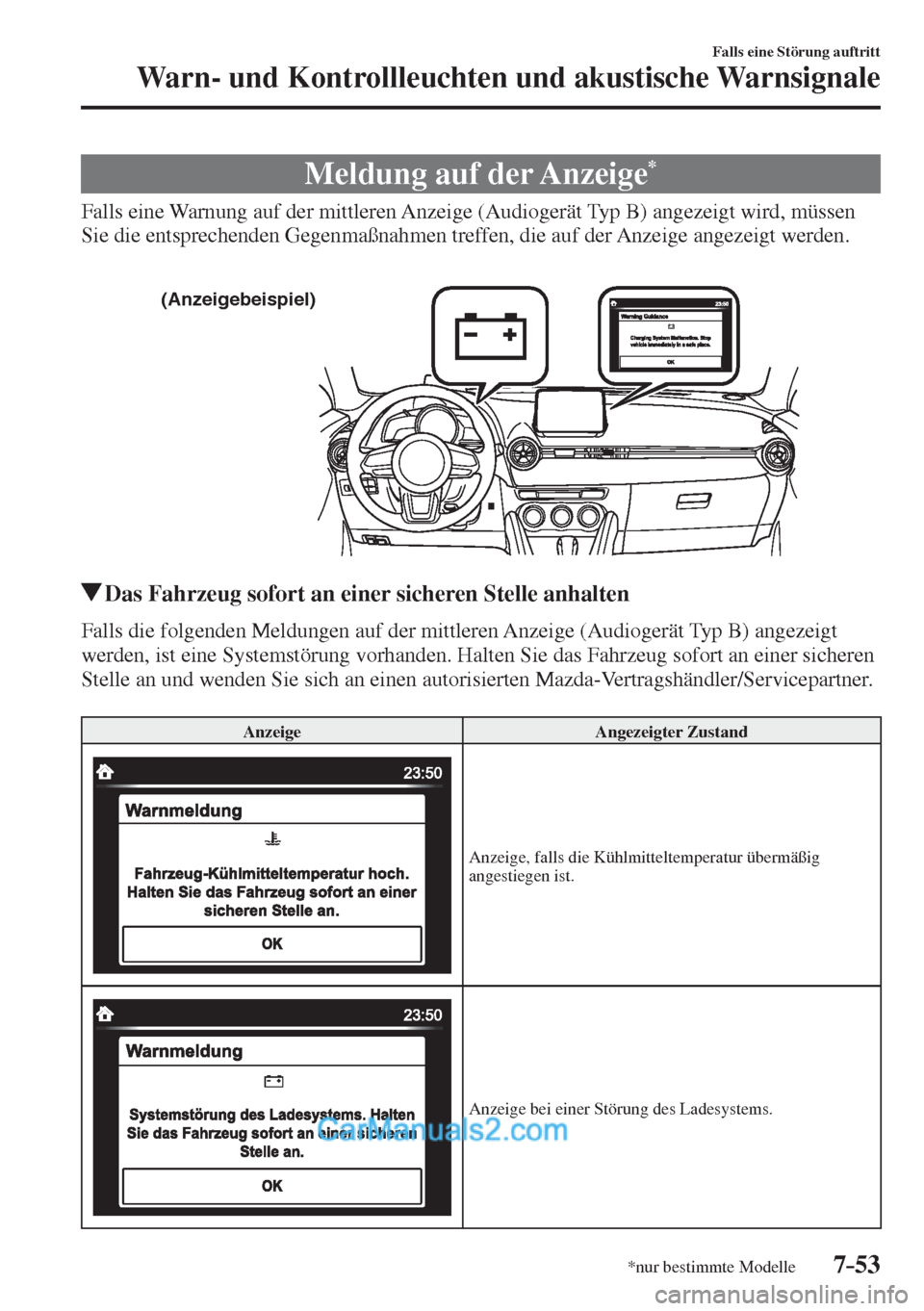

Meldung auf der Anzeige *
Falls eine Warnung auf der mittleren Anzeige (Audiogerät Typ B) angezeigt wird, müssen
Sie die entsprechenden Gegenmaßnahmen treffen, die auf der Anzeige angezeigt werden.


(Anzeigebeispiel)

Das Fahrzeug sofort an einer sicheren Stelle anhalten
Falls die folgenden Meldungen auf der mittleren Anzeige (Audiogerät Typ B) angezeigt
werden, ist eine Systemstörung vorhanden. Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner.

Anzeige Angezeigter Zustand

Anzeige, falls die Kühlmitteltemperatur übermäßig
angestiegen ist.

Anzeige bei einer Störung des Ladesystems.

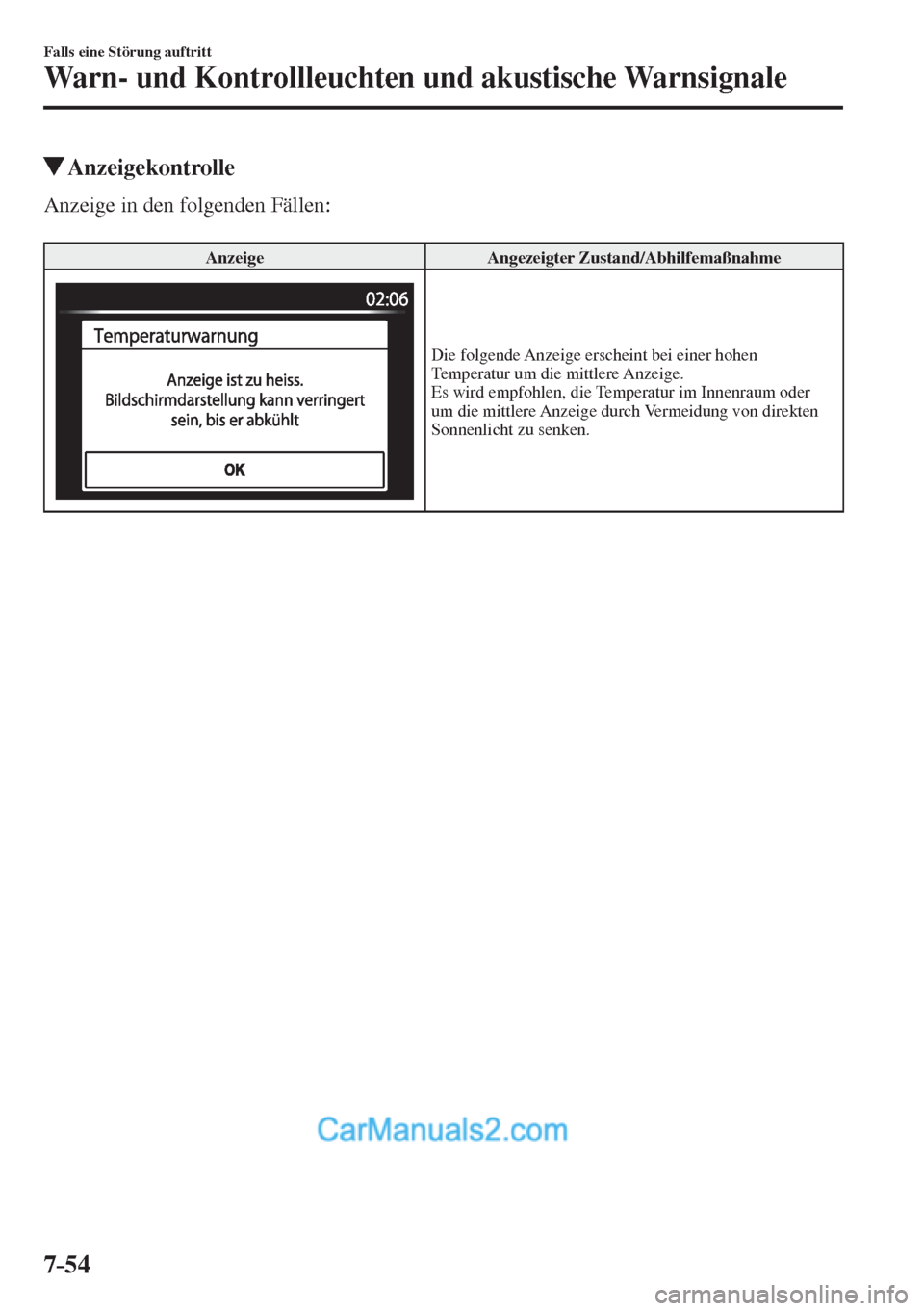

7–54
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Anzeigekontrolle
Anzeige in den folgenden Fällen:

Anzeige Angezeigter Zustand/Abhilfemaßnahme

Die folgende Anzeige erscheint bei einer hohen
Temperatur um die mittlere Anzeige.
Es wird empfohlen, die Temperatur im Innenraum oder
um die mittlere Anzeige durch Vermeidung von direkten
Sonnenlicht zu senken.

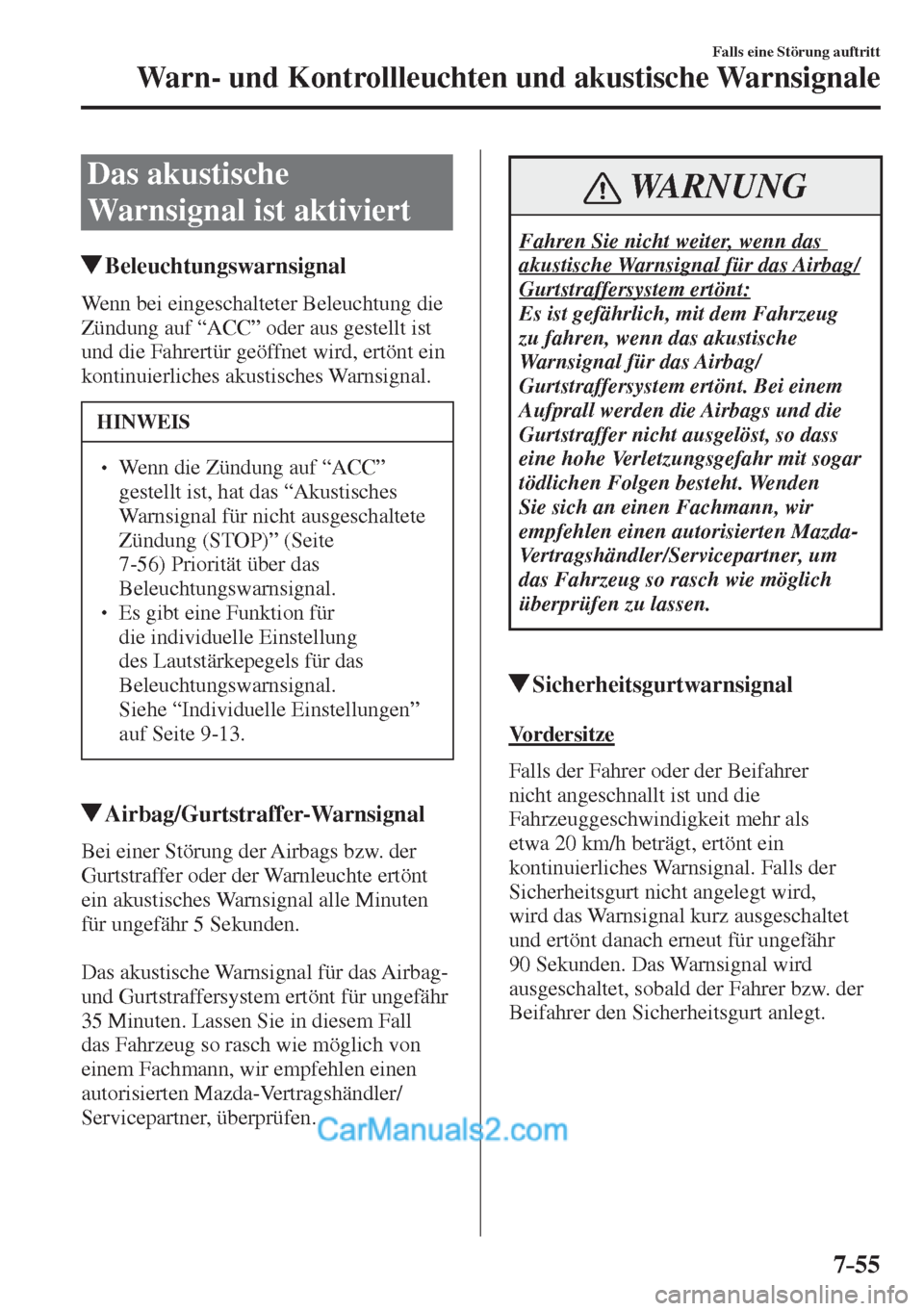

7–55
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Das akustische
Warnsignal ist aktiviert
Beleuchtungswarnsignal
Wenn bei eingeschalteter Beleuchtung die
Zündung auf “ACC” oder aus gestellt ist
und die Fahrertür geöffnet wird, ertönt ein
kontinuierliches akustisches Warnsignal.
HINWEIS
  Wenn die Zündung auf “ACC”
gestellt ist, hat das “Akustisches
Warnsignal für nicht ausgeschaltete
Zündung (STOP)” (Seite
7-56 ) Priorität über das
Beleuchtungswarnsignal.
  Es gibt eine Funktion für
die individuelle Einstellung
des Lautstärkepegels für das
Beleuchtungswarnsignal.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .
Airbag/Gurtstraffer-Warnsignal
Bei einer Störung der Airbags bzw. der
Gurtstraffer oder der Warnleuchte ertönt
ein akustisches Warnsignal alle Minuten
für ungefähr 5 Sekunden.

Das akustische Warnsignal für das Airbag-
und Gurtstraffersystem ertönt für ungefähr
35 Minuten. Lassen Sie in diesem Fall
das Fahrzeug so rasch wie möglich von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
WARNUNG
Fahren Sie nicht weiter, wenn das
akustische Warnsignal für das Airbag/
Gurtstraffersystem ertönt:
Es ist gefährlich, mit dem Fahrzeug
zu fahren, wenn das akustische
Warnsignal für das Airbag/
Gurtstraffersystem ertönt. Bei einem
Aufprall werden die Airbags und die
Gurtstraffer nicht ausgelöst, so dass
eine hohe Verletzungsgefahr mit sogar
tödlichen Folgen besteht. Wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, um
das Fahrzeug so rasch wie möglich
überprüfen zu lassen.
Sicherheitsgurtwarnsignal
V o r d e r s i t z e
Falls der Fahrer oder der Beifahrer
nicht angeschnallt ist und die
Fahrzeuggeschwindigkeit mehr als
etwa 20 km/h beträgt, ertönt ein
kontinuierliches Warnsignal. Falls der
Sicherheitsgurt nicht angelegt wird,
wird das Warnsignal kurz ausgeschaltet
und ertönt danach erneut für ungefähr
90 Sekunden. Das Warnsignal wird
ausgeschaltet, sobald der Fahrer bzw. der
Beifahrer den Sicherheitsgurt anlegt.

7–56
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
HINWEIS
  Durch schwere Gegenstände
auf dem Beifahrersitz kann die
Sicherheitsgurtwarnung je nach
Gewicht des Gegenstands ausgelöst
werden.
  Damit der Beifahrer-
Sitzbelegungssensor richtig
funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen
verwendet werden. Ein zusätzliches
Sitzkissen kann die Funktion des
Sensors beeinÀ ussen.

 Bei einem kleinen Kind auf dem
Beifahrersitz ist es möglich, dass
kein akustisches Warnsignal ertönt.
Rücksitz
*
Das akustische Warnsignal ertönt nur,
wenn ein Sicherheitsgurt nach dem
Anlegen wieder gelöst wird.
Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
Falls die Fahrertür geöffnet wird, wenn
die Zündung auf “ACC” gestellt ist,
ertönt ein kontinuierliches akustisches
Signal im Fahrgastraum, um den Fahrer
darauf aufmerksam zu machen, dass
die Zündung nicht auf “OFF (STOP)”
ausgeschaltet wurde. In diesem Fall lässt
sich die Verriegelungsfernbedienung nicht
verwenden, das Fahrzeug lässt sich nicht
verriegeln und die Batterie wird entladen.
Akustisches Warnsignal, wenn sich
der Schlüssel nicht im Fahrzeug
be¿ ndet
Fahrzeuge mit LogIn-Fernbedienung
Falls der Schlüssel aus dem Fahrzeug
entfernt wird, wenn die Zündung nicht
auf “OFF” geschaltet ist und alle Türen
geschlossen sind, ertönt ein akustisches
Signal auf der Außenseite und im
Fahrgastraum sechsmal und die KEY-
Warnleuchte im Armaturenbrett blinkt
kontinuierlich rot, um den Fahrer darauf
aufmerksam zu machen, dass die Zündung
nicht auf “OFF” ausgeschaltet wurde.
Fahrzeuge ohne LogIn-Fernbedienung
Falls der Schlüssel aus dem Fahrzeug
entfernt wird, wenn die Zündung nicht
auf “OFF” geschaltet ist und alle Türen
geschlossen sind, ertönt ein akustisches
Signal sechsmal im Fahrgastraum und
die KEY-Warnleuchte im Armaturenbrett
leuchtet kontinuierlich rot, um den Fahrer
darauf aufmerksam zu machen, dass die
Zündung nicht auf “OFF” ausgeschaltet
wurde.
HINWEIS
Weil der Schlüssel schwache
Radiowellen verwendet, kann die
Warnung, dass sich der Schlüssel nicht
im Fahrzeug be¿ ndet ausgelöst werden,
wenn der Schlüssel zusammen mit
metallenen Gegenständen getragen wird
oder sich an einem Ort mit schlechtem
Signalempfang be¿ ndet.

7–57
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

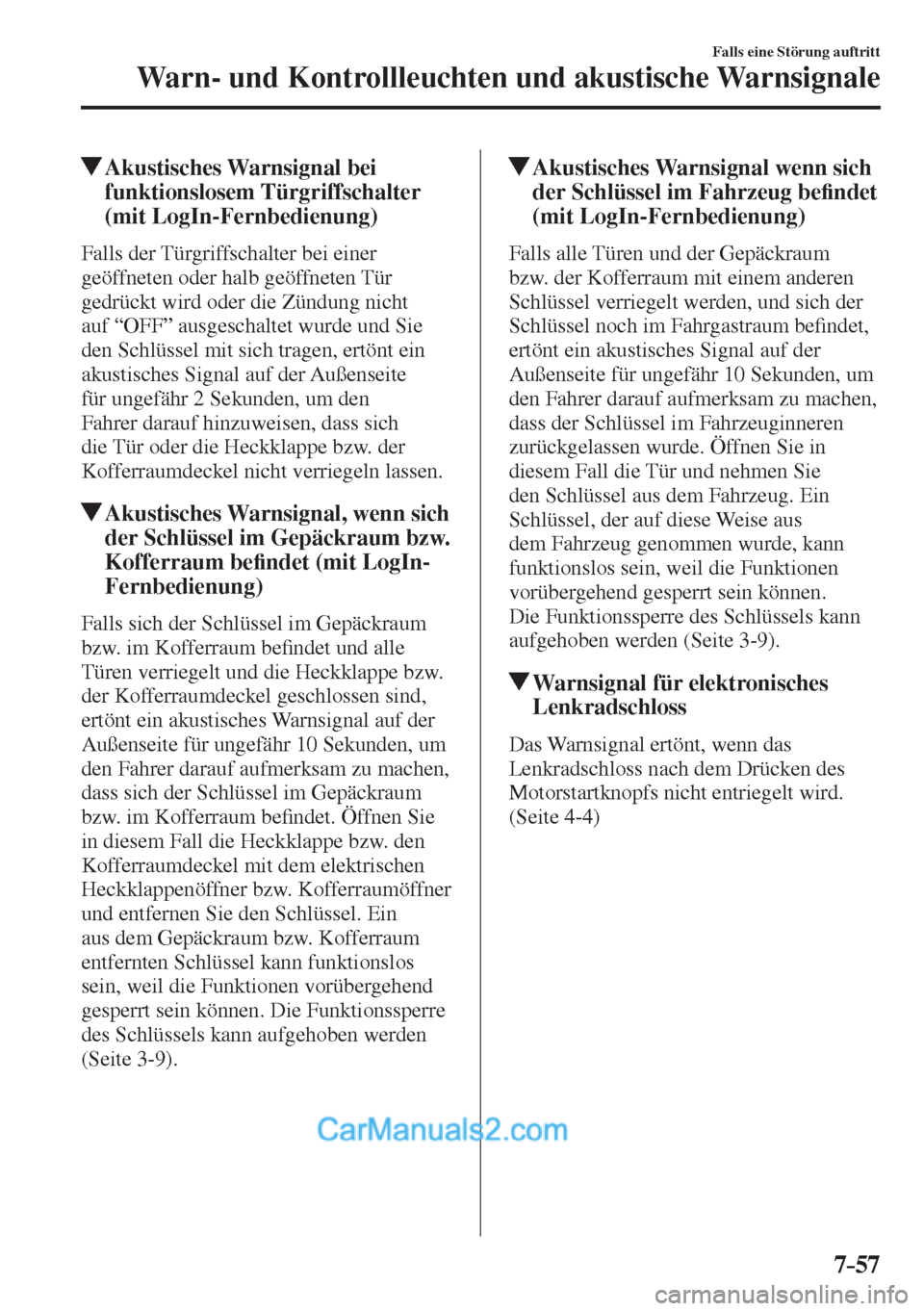

Akustisches Warnsignal bei
funktionslosem Türgriffschalter
(mit LogIn-Fernbedienung)
Falls der Türgriffschalter bei einer
geöffneten oder halb geöffneten Tür
gedrückt wird oder die Zündung nicht
auf “OFF” ausgeschaltet wurde und Sie
den Schlüssel mit sich tragen, ertönt ein
akustisches Signal auf der Außenseite
für ungefähr 2 Sekunden, um den
Fahrer darauf hinzuweisen, dass sich
die Tür oder die Heckklappe bzw. der
Kofferraumdeckel nicht verriegeln lassen.
Akustisches Warnsignal, wenn sich
der Schlüssel im Gepäckraum bzw.
Kofferraum be¿ ndet (mit LogIn-
Fernbedienung)
Falls sich der Schlüssel im Gepäckraum
bzw. im Kofferraum be¿ ndet und alle
Türen verriegelt und die Heckklappe bzw.
der Kofferraumdeckel geschlossen sind,
ertönt ein akustisches Warnsignal auf der
Außenseite für ungefähr 10 Sekunden, um
den Fahrer darauf aufmerksam zu machen,
dass sich der Schlüssel im Gepäckraum
bzw. im Kofferraum be¿ ndet. Öffnen Sie
in diesem Fall die Heckklappe bzw. den
Kofferraumdeckel mit dem elektrischen
Heckklappenöffner bzw. Kofferraumöffner
und entfernen Sie den Schlüssel. Ein
aus dem Gepäckraum bzw. Kofferraum
entfernten Schlüssel kann funktionslos
sein, weil die Funktionen vorübergehend
gesperrt sein können. Die Funktionssperre
des Schlüssels kann aufgehoben werden
(Seite 3-9 ).
Akustisches Warnsignal wenn sich
der Schlüssel im Fahrzeug be¿ ndet
(mit LogIn-Fernbedienung)
Falls alle Türen und der Gepäckraum
bzw. der Kofferraum mit einem anderen
Schlüssel verriegelt werden, und sich der
Schlüssel noch im Fahrgastraum be¿ ndet,
ertönt ein akustisches Signal auf der
Außenseite für ungefähr 10 Sekunden, um
den Fahrer darauf aufmerksam zu machen,
dass der Schlüssel im Fahrzeuginneren
zurückgelassen wurde. Öffnen Sie in
diesem Fall die Tür und nehmen Sie
den Schlüssel aus dem Fahrzeug. Ein
Schlüssel, der auf diese Weise aus
dem Fahrzeug genommen wurde, kann
funktionslos sein, weil die Funktionen
vorübergehend gesperrt sein können.
Die Funktionssperre des Schlüssels kann
aufgehoben werden (Seite 3-9 ).
Warnsignal für elektronisches
Lenkradschloss
Das Warnsignal ertönt, wenn das
Lenkradschloss nach dem Drücken des
Motorstartknopfs nicht entriegelt wird.
(Seite 4-4 )
