2–47
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
WARNUNG
Im Ausdehnungsbereich des Kopf-Schulter-Airbags dürfen sich keine Gegenstände
be¿ nden:
Es ist gefährlich, irgendwelche Gegenstände im Ausdehnungsbereich der Kopf-
Schulter-Airbags, wie an der Windschutzscheibe, den Türfenstern, den vorderen und
hinteren Fenstersäulen, an der Dachkante und am Haltegriff anzubringen. Bei einem
Aufprall kann das Aufblasen des Kopf-Schulter-Airbags an den vorderen und hinteren
Fenstersäulen entlang der Dachkante behindert werden, so dass kein zusätzlicher
Schutz vorhanden ist und die Airbags können sich außerdem in eine unvorhergesehene
Richtung ausdehnen. Außerdem kann der Airbag auch aufgeschnitten werden und
Gase freisetzen.
Bringen Sie deshalb am Haltegriff keine Haken oder andere Gegenstände an.
Verwenden Sie zum Aufhängen von Kleidern den Kleiderhaken. Halten Sie das Kopf-
Schulter-Airbagmodul immer frei für den Fall eines seitlichen Aufpralls.

Nach einer Auslösung eines Airbags dürfen keine Teile des Insassen-Rückhaltesystems
berührt werden:
Es ist gefährlich, nach einer Auslösung eines Airbags Teile des Insassen-
Rückhaltesystems zu berühren. Unmittelbar nach der Auslösung sind die Teile heiß. Sie
können sich Verbrennungen zuziehen.

An der Fahrzeugfrontseite dürfen keine Ausrüstungen angebracht werden:
Der Einbau von Ausrüstungen an der Fahrzeugfront, wie eines Frontschutz- oder
Rammbügels, eines SchneepÀ uges oder einer Winde ist gefährlich. Die Funktion der
Aufprallsensoren kann dadurch behindert werden. Die Airbags können unerwartet oder
bei einem Unfall überhaupt nicht ausgelöst werden. Die Fahrzeuginsassen auf den
Vordersitzen können sich dabei schwere Verletzungen zuziehen.

Keine Änderungen an der Radaufhängung vornehmen:
Es ist gefährlich, die Radaufhängung zu modi¿ zieren. Durch die Änderung der
Fahrzeughöhe oder der Radaufhängung kann ein Aufprall nicht richtig erfasst
werden und durch eine unvorhergesehene Auslösung der Airbags können schwere
Verletzungen verursacht werden.

2–48
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
WARNUNG
Eine Vordertür darf nicht modi¿ ziert werden und Beschädigungen müssen repariert
werden. Lassen Sie eine beschädigte Vordertür immer von einem Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner überprüfen:
Es ist gefährlich, eine Vordertür zu modi¿ zieren oder Beschädigungen nicht
zu reparieren. In den Vordertüren sind Seitenaufprallsensoren eingebaut, die
Komponenten des Insassen-Rückhaltesystems bilden. Falls Löcher in eine Vordertür
gebohrt werden, ein Türlautsprecher nach dem Ausbau nicht wieder eingebaut wird
oder eine beschädigte Tür nicht repariert wird, kann der Sensor beeinträchtigt werden,
so dass er bei einem Seitenaufprall nicht richtig ausgelöst wird. Falls ein Sensor
durch einen Seitenaufprall nicht richtig ausgelöst wird, können die Seiten- und Kopf-
Schulter-Airbags und der Vordersitzgurtstraffer nicht ausgelöst werden, so dass für die
Insassen eine schwere Verletzungsgefahr vorhanden ist.

Keine Änderungen am Insassen-Rückhaltesystem vornehmen:
Es ist gefährlich, an den Teilen und der Verkabelung des Insassen-Rückhaltesystems
Änderungen vorzunehmen. Das System kann ausgelöst oder außer Funktion gesetzt
werden. Nehmen Sie deshalb am Insassen-Rückhaltesystem keine Änderungen
vor. Bringen Sie niemals irgendwelche Verkleidungen, Plaketten usw. an den
Airbagmodulen des Insassen-Rückhaltesystems an. Bringen Sie auch keine
zusätzlichen elektrischen Ausrüstungen in der Nähe der Systemkomponenten oder
der Verkabelung an. Ein Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, kann die Vordersitze mit der entsprechenden Vorsicht
aus- und einbauen. Es ist wichtig, dass die Verkabelung und die Anschlüsse der
Airbags richtig geschützt werden, um die Airbags nicht unabsichtlich auszulösen
oder den Sitzlängspositionssensor des Fahrersitzes und die Airbaganschlüsse nicht zu
beschädigen.

Verstauen Sie kein Gepäck oder andere Gegenstände unter den Vordersitzen:
Es ist gefährlich, Gegenstände unter den Vordersitzen zu verstauen. Wichtige Teile des
Insassen-Rückhaltesystems können beschädigt werden und im Falle eines Aufpralls
von der Seite werden die Seitenairbags nicht ausgelöst, was schwere und sogar tödliche
Verletzungen verursachen kann. Um eine Beschädigung der Teile des Insassen-
Rückhaltesystems auszuschließen, dürfen keine Gegenstände unter den Vordersitzen
verstaut werden.

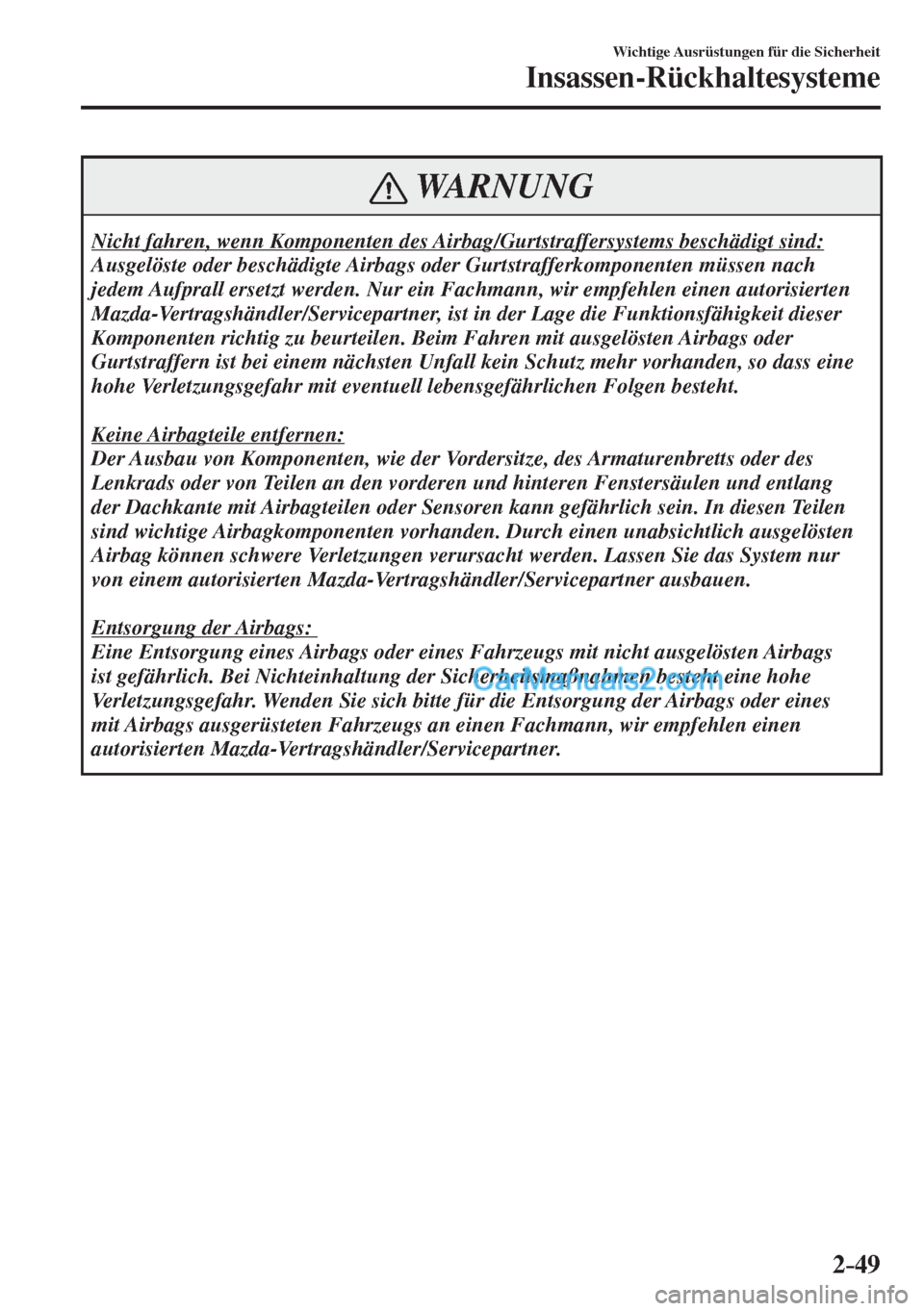

2–49
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
WARNUNG
Nicht fahren, wenn Komponenten des Airbag/Gurtstraffersystems beschädigt sind:
Ausgelöste oder beschädigte Airbags oder Gurtstrafferkomponenten müssen nach
jedem Aufprall ersetzt werden. Nur ein Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, ist in der Lage die Funktionsfähigkeit dieser
Komponenten richtig zu beurteilen. Beim Fahren mit ausgelösten Airbags oder
Gurtstraffern ist bei einem nächsten Unfall kein Schutz mehr vorhanden, so dass eine
hohe Verletzungsgefahr mit eventuell lebensgefährlichen Folgen besteht.

Keine Airbagteile entfernen:
Der Ausbau von Komponenten, wie der Vordersitze, des Armaturenbretts oder des
Lenkrads oder von Teilen an den vorderen und hinteren Fenstersäulen und entlang
der Dachkante mit Airbagteilen oder Sensoren kann gefährlich sein. In diesen Teilen
sind wichtige Airbagkomponenten vorhanden. Durch einen unabsichtlich ausgelösten
Airbag können schwere Verletzungen verursacht werden. Lassen Sie das System nur
von einem autorisierten Mazda-Vertragshändler/Servicepartner ausbauen.

Entsorgung der Airbags:
Eine Entsorgung eines Airbags oder eines Fahrzeugs mit nicht ausgelösten Airbags
ist gefährlich. Bei Nichteinhaltung der Sicherheitsmaßnahmen besteht eine hohe
Verletzungsgefahr. Wenden Sie sich bitte für die Entsorgung der Airbags oder eines
mit Airbags ausgerüsteten Fahrzeugs an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.

2–55
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
*nur bestimmte Modelle
Komponenten des Insassen-Rückhaltesystems

*
*
nur bestimmte Modelle


Fahrer/Beifahrerairbags und Treibsätze

Airbagsensoren und Diagnosemodul (Insassen-Rückhaltesystem-Einheit)

Gurtstraffer (Seite 2-20 )

Vorderer Airbagsensor

Seitenaufprallsensoren *

Airbag/Gurtstraffer-Warnleuchte (Seite 4-42 )

Seiten- und Kopf-Schulter-Airbags und Treibsätze *

Beifahrerairbag-Deaktivierungskontrollleuchte * (Seite 2-51 )

Deaktivierungsschalter für Beifahrerairbag * (Seite 2-51 )

Sitzlängspositionssensor des Fahrersitzes * (Seite 2-56 )

2–56
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
*nur bestimmte Modelle
Auslösung des Insassen-Rückhaltesystems
Das Fahrzeug ist mit den folgenden Arten von Insassen-Rückhaltesystemen ausgerüstet. Zur
Verminderung der Verletzungen im Falle eines Unfalls funktionieren die Rückhaltesystem-
Airbags zusammen mit den Gurtstraffern.
Die Rückhaltesystem-Airbags können einen erhöhten Schutz für die Fahrzeuginsassen
zusätzlich zu den Sicherheitsgurten gewähren. Tragen Sie die Sicherheitsgurte richtig.
Gurtstraffer
Die Gurtstraffer werden je nach der Art der Airbags verschieden ausgelöst. Für weitere
Einzelheiten zur Auslösung der Gurtstraffer wird auf “Auslösekriterien des Insassen-
Rückhaltesystems” (Seite 2-60 ) verwiesen.
V o r n e
Bei einem mittelschweren oder schweren Frontal- oder Beinahe-Frontalaufprall werden die
Vordersitz-Sicherheitsgurtstraffer ausgelöst. Außerdem wird bei einem Seitenaufprall der
Gurtstraffer auf der Aufprallseite ausgelöst.
Äußere Rücksitze
*
Bei einem mittelschweren oder schweren Frontal- oder Beinahe-Frontalaufprall werden die
Gurtstraffer der äußeren Rücksitze ausgelöst.
Fahrerairbag
Der Fahrerairbag be¿ ndet sich im Lenkrad.
Bei einem stärkeren Frontalaufprall sprechen die Airbagsensoren an und der Fahrerairbag
wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Fahrer mit dem Kopf
und der Brust gegen das Lenkrad prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-60 ).

2–57
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
(Mit Deaktivierungsschalter für Beifahrerairbag)
Die Auslösung des zweistu¿ gen Fahrerairbags erfolgt in zwei Stufen, je nach der
Position des Fahrersitzes. Der Sitzlängspositionssensor des Fahrersitzes be¿ ndet sich
unter dem Fahrersitz. Der Sensor kontrolliert, ob sich der Fahrersitz vor oder nach einer
Referenzposition be¿ ndet und sendet das Sitzpositionssignal an das Diagnosemodul
(Insassen-Rückhaltesystem-Einheit). Die Insassen-Rückhaltesystem-Einheit kontrolliert
die Auslösung des Fahrerairbags entsprechend der Entfernung der Fahrersitzposition vom
Lenkrad.
Bei einem leichteren Aufprall wird der Fahrerairbag mit geringerer Energie aufgeblasen,
bei einem schwereren Aufprall und wenn sich der Fahrersitz hinter der Referenzposition
be¿ ndet, wird er mit größerer Energie aufgeblasen.


Beifahrerairbag
Der Beifahrerairbag be¿ ndet sich im Armaturenbrett auf der Beifahrerseite.
Die Auslösung des Beifahrerairbags ist gleich wie beim Fahrerairbag.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-60 ).

2–58
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
*nur bestimmte Modelle
Seitenairbags *
Die Seitenairbags be¿ nden sich in den Vordersitzlehnen auf der Außenseite.
Bei einem stärkeren Seitenaufprall sprechen die Airbagsensoren an und der Seitenairbag auf
der Aufprallseite wird sofort aufgeblasen. Der Seitenairbag wird sofort zur Verminderung
von Verletzungen aufgeblasen, wenn der Fahrer bzw. der Beifahrer mit der Brust gegen
Innenteile, wie die Tür oder das Fenster prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-60 ).



Kopf-Schulter-Airbags *
Die Kopf-Schulter-Airbags be¿ nden sich in den vorderen und hinteren Fenstersäulen und in
der Dachkante auf beiden Seiten.
Bei einem stärkeren Seitenlaufprall sprechen die Airbagsensoren an und der Kopf-Schulter-
Airbag wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Beifahrer mit
dem Kopf gegen Innenteile, wie die Tür oder das Fenster prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-60 ).


Es werden nur die Seiten- und
Kopf-Schulter-Airbags auf der Aufprallseite
ausgelöst.

3–51
Vor dem Losfahren
Sicherheitssystem
VORSICHT
Beachten Sie für eine richtige
Innenraumüberwachung die folgenden
Punkte:

 Hängen Sie an Kopfstützen und
Kleiderhaken keine Gegenstände
oder Kleidungsstücke auf.
  Stellen Sie die
Sonnenblendenverlängerung wieder
zurück.
  Der Sensor für die
Innenraumabsicherung darf nicht
abgedeckt oder mit Gegenständen
überdeckt werden.
  Der Sensor der
Innenraumabsicherung darf
nicht verschmutzt oder mit einer
Flüssigkeit abgerieben werden.
  Es dürfen keine Stöße auf den
Sensor oder die Sensorblende der
Innenraumabsicherung einwirken.
  Es dürfen nur Original-Mazda-Sitze
verwendet werden.
  Um die Innenraumabsicherung nicht
zu beeinträchtigen, dürfen keine
Gegenstände in der Nähe des Sensors
höher als die Kopfstützen angeordnet
werden.

Innenraumabsicherung
und Sensorblende

Bedienung
Bedingungen für die Auslösung der
Sirene bzw. des Horns
Wenn das System wie folgt ausgelöst
wird, ertönt die Sirene bzw. das Horn
abwechslungsweise und die Warnblinker
blinken für ungefähr 30 Sekunden:



 Entriegeln einer Tür mit einem
Türverriegelungsknopf.



 Gewaltsames Aufbrechen einer Tür, der
Motorhaube oder des Kofferraumdeckels
bzw. der Heckklappe.



 Öffnen der Motorhaube mit dem
Entriegelungszug.



 Einschalten der Zündung auf “ON” ohne
Betätigung des Motorstartknopfs.



 (Mit Innenraumabsicherung)
 Erfassen einer Bewegung im Fahrzeug
durch die Innenraumabsicherung.

Falls eine der oben stehenden
Bedingungen weiter besteht, wird das
System erneut ausgelöst (bis zu 10 Mal).



 (Mit Innenraumabsicherung)
 Abklemmen der Batterieklemmen (die
Warnblinkleuchten blinken nicht).

Das System wird ungefähr 10 Mal
ausgelöst.
HINWEIS
  Die Heckklappe bzw. der
Kofferraumdeckel kann bei
aktivierter Diebstahl-Alarmanlage
nicht geöffnet werden.
  Falls die Batterie bei aktivierter
Diebstahl-Alarmanlage entladen ist,
ertönt die Sirene bzw. das Horn und
blinken die Warnblinker, wenn die
Batterie aufgeladen oder ersetzt wird.

4–2*nur bestimmte Modelle
Überwachung des
Kraftstoffverbrauchs ...................... 4-104
Überwachung des
Kraftstoffverbrauchs
* ................. 4-104

Antriebsmodus ................................ 4-110
Antriebsmodus
* .......................... 4-110

Servolenkung ................................... 4-112
Servolenkung ............................. 4-112

i-ACTIVSENSE............................... 4-113
i-ACTIVSENSE
* ........................ 4-113
Fernlichtregulierung (HBC) * ...... 4-116
Adaptive LED-Scheinwerfer
(ALH)
* ........................................ 4-119
Spurhalteassistent (LDWS) * ....... 4-123

Toter-Winkel-Assistent (BSM) * ... 4-130
Abstandsführungssystem
(DRSS)
* ...................................... 4-137
Aufmerksamkeitsassistent
(DAA)
* ....................................... 4-141
Ausparkhilfe (RCTA) * ................ 4-144
Mazda Radar Cruise Control-System
(MRCC)
* .................................... 4-149
Geschwindigkeitsbegrenzer * ...... 4-163
City-Notbremsassistent [vorwärts]
(SCBS F)
* ................................... 4-171
City-Notbremsassistent [rückwärts]
(SCBS R)
* .................................. 4-178
Notbremsassistent (SBS) * .......... 4-185
FSC-Kamera * ............................. 4-188
Radarsensor (vorne) * .................. 4-194
Lasersensor * ............................... 4-197
Radarsensoren (hinten) * ............. 4-199
Ultraschallsensor (hinten) * ......... 4-201
Geschwindigkeitskonstanthalter ... 4-202

Geschwindigkeitskonstanthalter * .. 4-202


Reifendrucküberwachungssystem ... 4-209
Reifendrucküberwachungssystem * ... 4-209

Diesel-Partikel-Filter
(SKYACTIV-D 1.5) ......................... 4-213
Diesel-Partikel-Filter
(SKYACTIV-D 1.5) ................... 4-213

Rückfahrkamera ............................. 4-215
Rückfahrkamera
* ........................ 4-215

Einparkhilfe ..................................... 4-224
Einparkhilfe
* .............................. 4-224

4–39
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Active Driving-Anzeige *

optischer Empfänger Spiegel Kombinator

WARNUNG
Stellen Sie die Anzeigehelligkeit und die Position nur bei stillstehendem Fahrzeug ein:
Es ist gefährlich, während der Fahrt die Anzeigehelligkeit und die Position einzustellen,
weil durch Ablenkung ein Unfall verursacht werden kann.
VORSICHT
  Versuchen Sie nicht den Winkel einzustellen oder die Active Driving-Anzeige von
Hand zu öffnen oder zu schließen. Durch Fingerabdrücke kann die Sicht beeinträchtigt
werden und durch Anwendung von Gewalt beim Einstellen können Beschädigungen
entstehen.
  Stellen Sie keine Gegenstände in die Nähe der Active Driving-Anzeige. Die Active
Driving-Anzeige kann nicht funktionieren und durch Eingriffe während des Betriebs
können Beschädigungen verursacht werden.
  Stellen Sie keine Getränke in die Nähe der Active Driving-Anzeige. Durch
verschüttete Flüssigkeiten auf der Active Driving-Anzeige können Beschädigungen
verursacht werden.
  Stellen Sie keine Gegenstände auf die Active Driving-Anzeige und bringen Sie keine
Kleber an der Staubschutzfolie/am optischen Empfänger an, weil Störungen verursacht
werden können.
  Zur Steuerung der Anzeigenhelligkeit ist ein Sensor vorhanden. Falls der Sensor
abgedeckt wird, kann sich die Anzeigehelligkeit verringern, so dass die Anzeige
schwierig abzulesen ist.
  Vermeiden Sie, dass der Sensor von sehr starkem Licht getroffen wird. Dadurch
können Beschädigungen verursacht werden.
