MAZDA MODEL 2 2019 Betriebsanleitung (in German)
Manufacturer: MAZDA, Model Year: 2019, Model line: MODEL 2, Model: MAZDA MODEL 2 2019Pages: 821, PDF-Größe: 13.57 MB
Page 371 of 821
xDie Schlussleuchten des vorausfahrenden Fahrzeugs sind ausgeschaltet.
xEin Fahrzeug ist außerhalb des Beleuchtungsbereichs der Scheinwerfer.
xDas Fahrzeug fährt eine scharfe Kurve oder eine starke Steigung bzw. ein starkes
Gefälle.
xEin- oder Ausfahrt eines Tunnels.
xSchweres Gepäck, so dass das Fahrzeug hinten herunterhängt.
xDie Vorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder Fernlicht
eines entgegenkommenden Fahrzeugs).
xDas vorausfahrende Fahrzeug ist mit vielen Leuchten ausgestattet.
xFalls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten in der Nacht ausgeschaltet sind.
xTransport von langen Gegenständen auf dem Dachgepäckträger, die die FSC-Kamera
abdecken.
xAbgase vom vorausfahrenden Fahrzeug, Sand, Schnee und Wasserdampf von der
Kanalisation und Wasserspritzer.
xFür das Abschleppen eines defekten Fahrzeugs.
xDas Fahrzeug hat Reifen mit starken Verschleißunterschieden.
xFahren auf Gefällstrecken oder auf unebenen Straßen.
xAuf der Straße befinden sich Wasserpfützen.
xDie Umgebung ist dunkel, wie in der Nacht, bei Sonnenunter- oder Sonnenaufgang, in
einem Tunnel oder in einem Parkhaus.
xVerringerte Scheinwerferhelligkeit oder Helligkeitsverlust durch Schmutz oder schlecht
eingestellte optische Achse.
xDas Zielobjekt befindet sich im toten Winkel der FSC-Kamera.
xEin Fußgänger oder Gegenstand taucht unerwartet vor dem Fahrzeug auf.
xFahrspurwechsel und Annäherung an ein vorausfahrendes Fahrzeug.
xWenn sehr nahe am Zielobjekt gefahren wird.
xAufgezogene Schneeketten oder Notrad.
xDas vorausfahrende Fahrzeug besitzt eine besondere Form. Zum Beispiel ein Fahrzeug,
das einen Wohnwagen oder ein Bootsanhänger bzw. einen Fahrzeugtransportanhänger
mit einem nach hinten gerichteten Fahrzeug zieht.
xFalls die FSC-Kamera wegen Gegenlicht oder Nebel nicht normal funktionieren kann,
werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die
folgenden Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine
Störung aufgetreten ist.
xFernlichtregulierwarnleuchte (HBC) (gelb)
xWarnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
xWarnleuchte des Spurhalteassistenten (LDWS)
xWarnleuchte des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten
(LDWS)
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (
Page 372 of 821

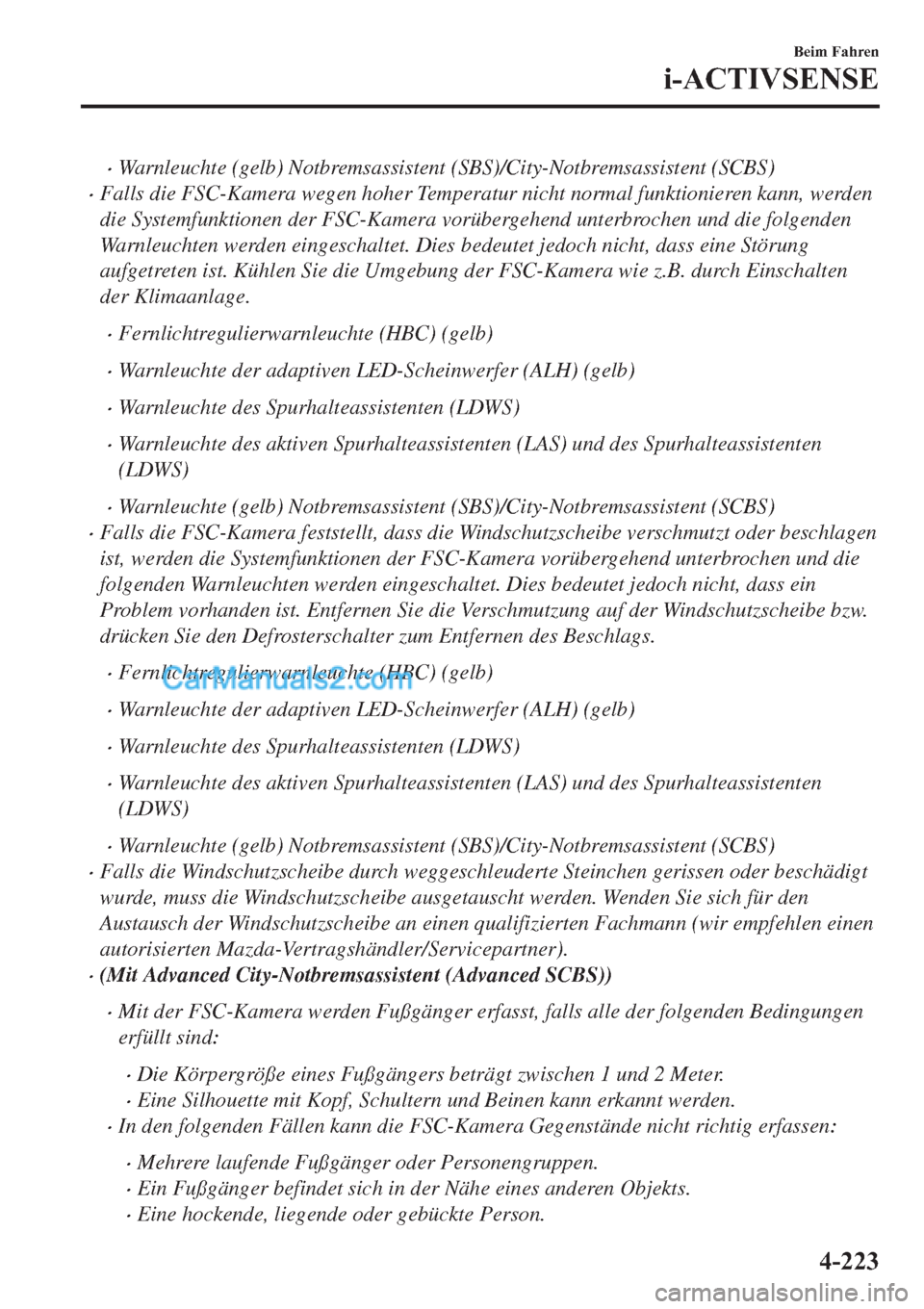

xWarnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)
xFalls die FSC-Kamera wegen hoher Temperatur nicht normal funktionieren kann, werden
die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die folgenden
Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine Störung
aufgetreten ist. Kühlen Sie die Umgebung der FSC-Kamera wie z.B. durch Einschalten
der Klimaanlage.
xFernlichtregulierwarnleuchte (HBC) (gelb)
xWarnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
xWarnleuchte des Spurhalteassistenten (LDWS)
xWarnleuchte des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten
(LDWS)
xWarnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)
xFalls die FSC-Kamera feststellt, dass die Windschutzscheibe verschmutzt oder beschlagen
ist, werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die
folgenden Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass ein
Problem vorhanden ist. Entfernen Sie die Verschmutzung auf der Windschutzscheibe bzw.
drücken Sie den Defrosterschalter zum Entfernen des Beschlags.
xFernlichtregulierwarnleuchte (HBC) (gelb)
xWarnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
xWarnleuchte des Spurhalteassistenten (LDWS)
xWarnleuchte des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten
(LDWS)
xWarnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)
xFalls die Windschutzscheibe durch weggeschleuderte Steinchen gerissen oder beschädigt
wurde, muss die Windschutzscheibe ausgetauscht werden. Wenden Sie sich für den
Austausch der Windschutzscheibe an einen qualifizierten Fachmann (wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner).
x(Mit Advanced City-Notbremsassistent (Advanced SCBS))
xMit der FSC-Kamera werden Fußgänger erfasst, falls alle der folgenden Bedingungen
erfüllt sind:
xDie Körpergröße eines Fußgängers beträgt zwischen 1 und 2 Meter.
xEine Silhouette mit Kopf, Schultern und Beinen kann erkannt werden.
xIn den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen:
xMehrere laufende Fußgänger oder Personengruppen.
xEin Fußgänger befindet sich in der Nähe eines anderen Objekts.
xEine hockende, liegende oder gebückte Person.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (
Page 373 of 821

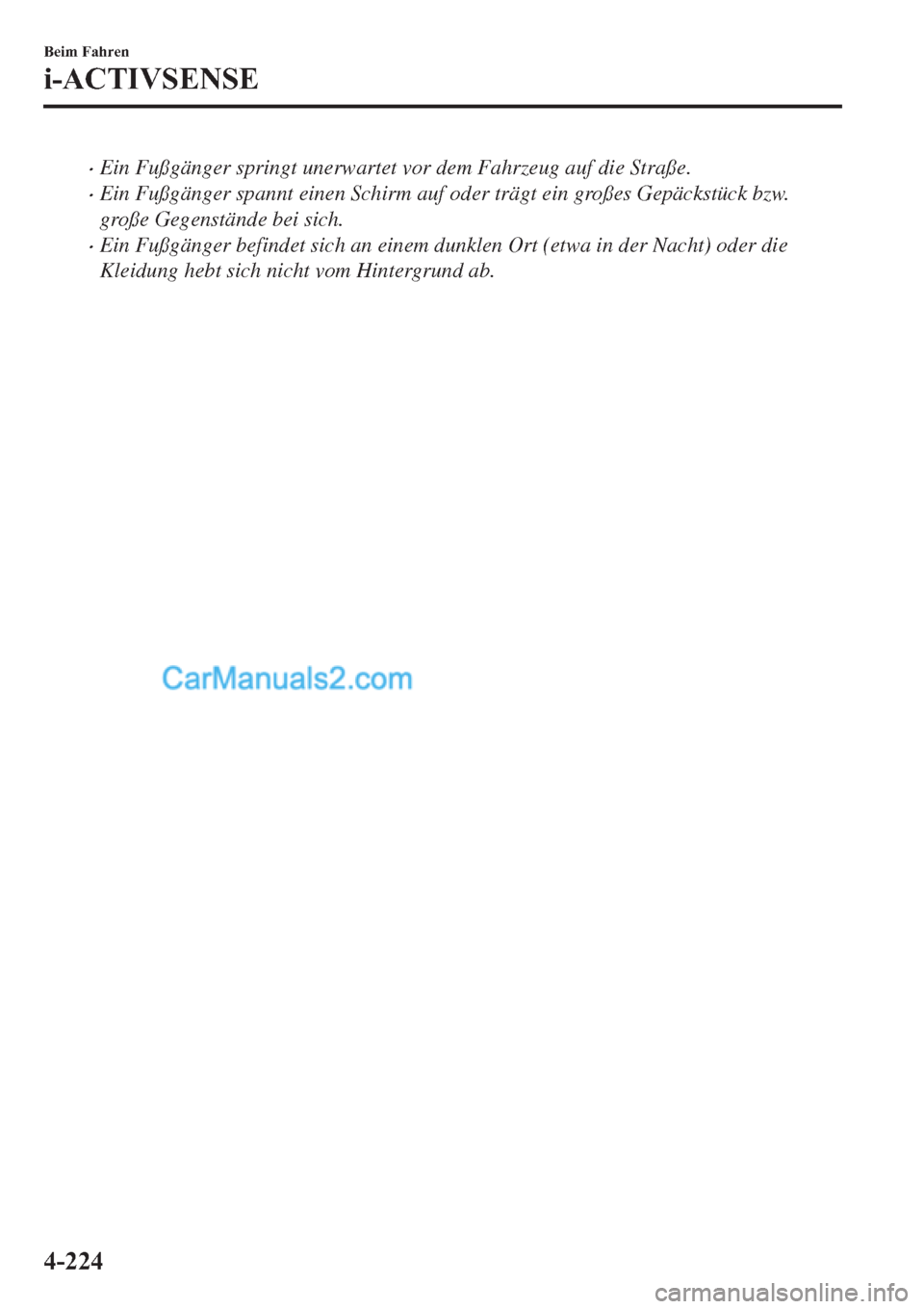

xEin Fußgänger springt unerwartet vor dem Fahrzeug auf die Straße.
xEin Fußgänger spannt einen Schirm auf oder trägt ein großes Gepäckstück bzw.
große Gegenstände bei sich.
xEin Fußgänger befindet sich an einem dunklen Ort (etwa in der Nacht) oder die
Kleidung hebt sich nicht vom Hintergrund ab.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (
Page 374 of 821

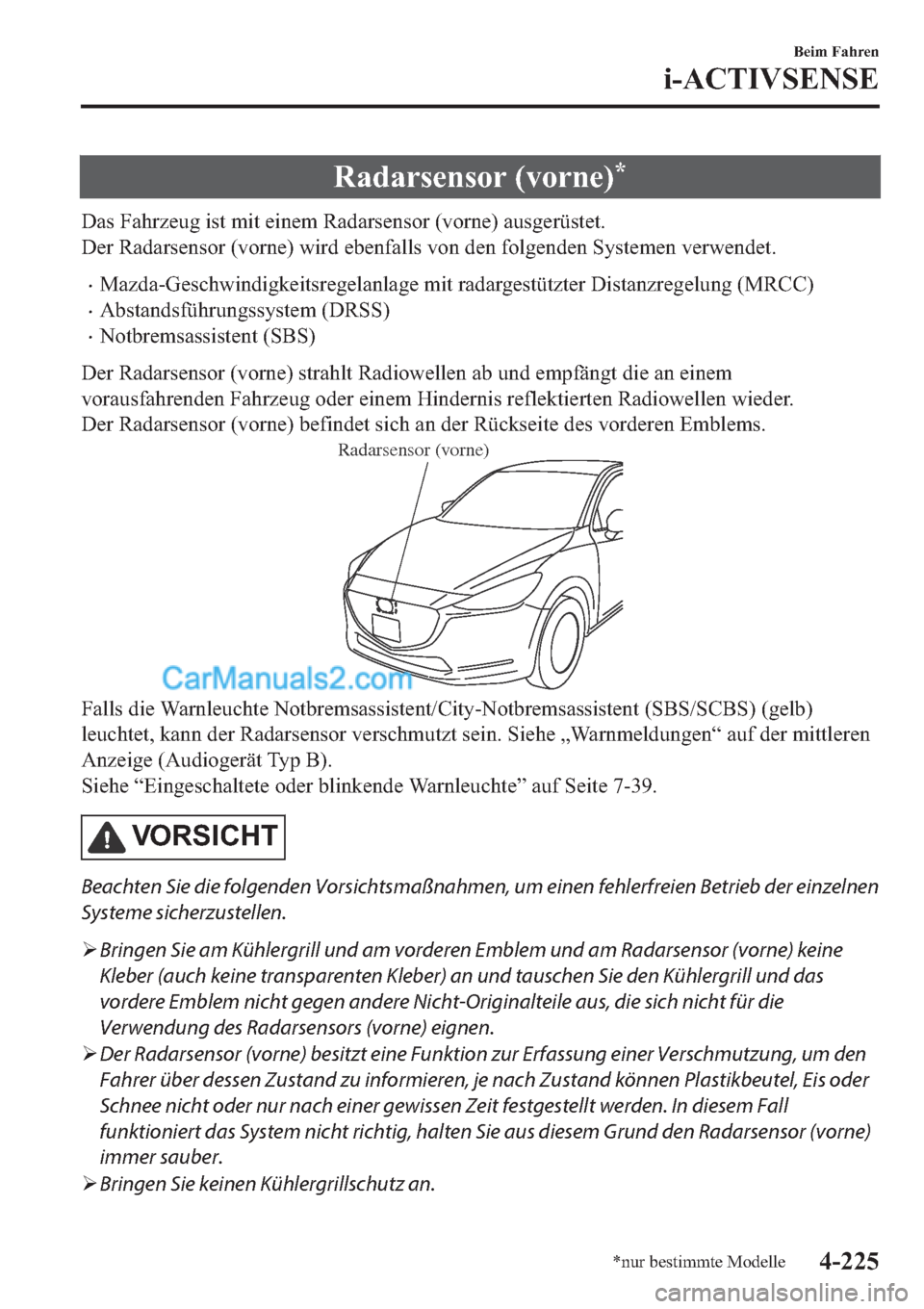

![MAZDA MODEL 2 2019 Betriebsanleitung (in German) 5 D G D U V H Q V R U Y R U Q H
D V ) D K U ] H X J L V W P L W H L Q H P 5 D G D U V H Q V R U Y R U Q H D X V J H U](/img/28/15647/w960_15647-373.png "MAZDA MODEL 2 2019 Betriebsanleitung (in German) 5 D G D U V H Q V R U Y R U Q H
D V ) D K U ] H X J L V W P L W H L Q H P 5 D G D U V H Q V R U Y R U Q H D X V J H U")
5 D G D U V H Q V R U Y R U Q H
' D V ) D K U ] H X J L V W P L W H L Q H P 5 D G D U V H Q V R U Y R U Q H D X V J H U
Page 375 of 821

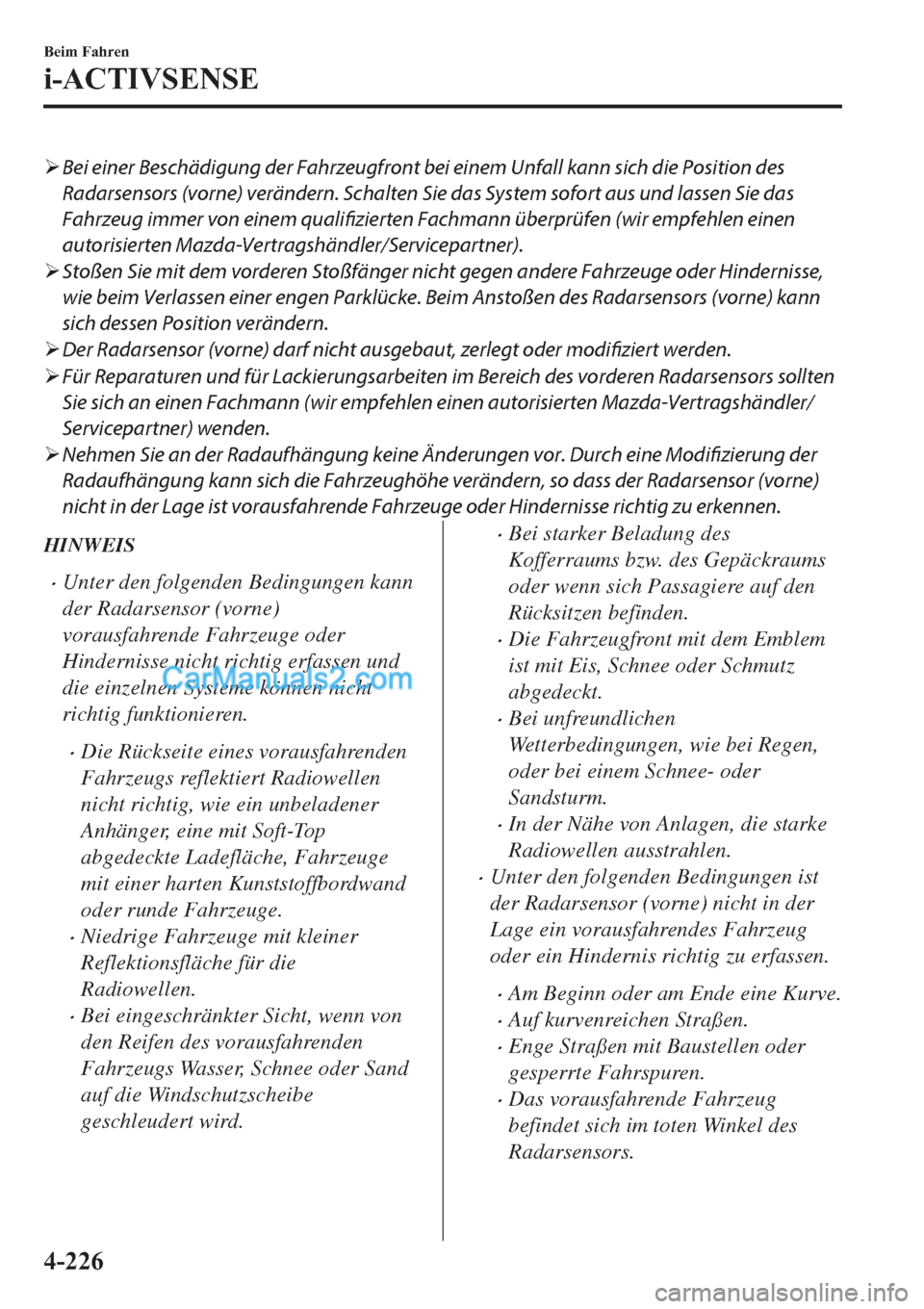

¾Bei einer Beschädigung der Fahrzeugfront bei einem Unfall kann sich die Position des
Radarsensors (vorne) verändern. Schalten Sie das System sofort aus und lassen Sie das
Fahrzeug immer von einem
qualifizierten Fachmann überprüfen (wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner).
¾Stoßen Sie mit dem vorderen Stoßfänger nicht gegen andere Fahrzeuge oder Hindernisse,
wie beim Verlassen einer engen Parklücke. Beim Anstoßen des Radarsensors (vorne) kann
sich dessen Position verändern.
¾Der Radarsensor (vorne) darf nicht ausgebaut, zerlegt oder modifiziert werden.
¾Für Reparaturen und für Lackierungsarbeiten im Bereich des vorderen Radarsensors sollten
Sie sich an einen Fachmann (wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner) wenden.
¾Nehmen Sie an der Radaufhängung keine Änderungen vor. Durch eine
Modifizierung der
Radaufhängung kann sich die Fahrzeughöhe verändern, so dass der Radarsensor (vorne)
nicht in der Lage ist vorausfahrende Fahrzeuge oder Hindernisse richtig zu erkennen.
HINWEIS
xUnter den folgenden Bedingungen kann
der Radarsensor (vorne)
vorausfahrende Fahrzeuge oder
Hindernisse nicht richtig erfassen und
die einzelnen Systeme können nicht
richtig funktionieren.
xDie Rückseite eines vorausfahrenden
Fahrzeugs reflektiert Radiowellen
nicht richtig, wie ein unbeladener
Anhänger, eine mit Soft-Top
abgedeckte Ladefläche, Fahrzeuge
mit einer harten Kunststoffbordwand
oder runde Fahrzeuge.
xNiedrige Fahrzeuge mit kleiner
Reflektionsfläche für die
Radiowellen.
xBei eingeschränkter Sicht, wenn von
den Reifen des vorausfahrenden
Fahrzeugs Wasser, Schnee oder Sand
auf die Windschutzscheibe
geschleudert wird.
xBei starker Beladung des
Kofferraums bzw. des Gepäckraums
oder wenn sich Passagiere auf den
Rücksitzen befinden.
xDie Fahrzeugfront mit dem Emblem
ist mit Eis, Schnee oder Schmutz
abgedeckt.
xBei unfreundlichen
Wetterbedingungen, wie bei Regen,
oder bei einem Schnee- oder
Sandsturm.
xIn der Nähe von Anlagen, die starke
Radiowellen ausstrahlen.
xUnter den folgenden Bedingungen ist
der Radarsensor (vorne) nicht in der
Lage ein vorausfahrendes Fahrzeug
oder ein Hindernis richtig zu erfassen.
xAm Beginn oder am Ende eine Kurve.
xAuf kurvenreichen Straßen.
xEnge Straßen mit Baustellen oder
gesperrte Fahrspuren.
xDas vorausfahrende Fahrzeug
befindet sich im toten Winkel des
Radarsensors.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (
Page 376 of 821

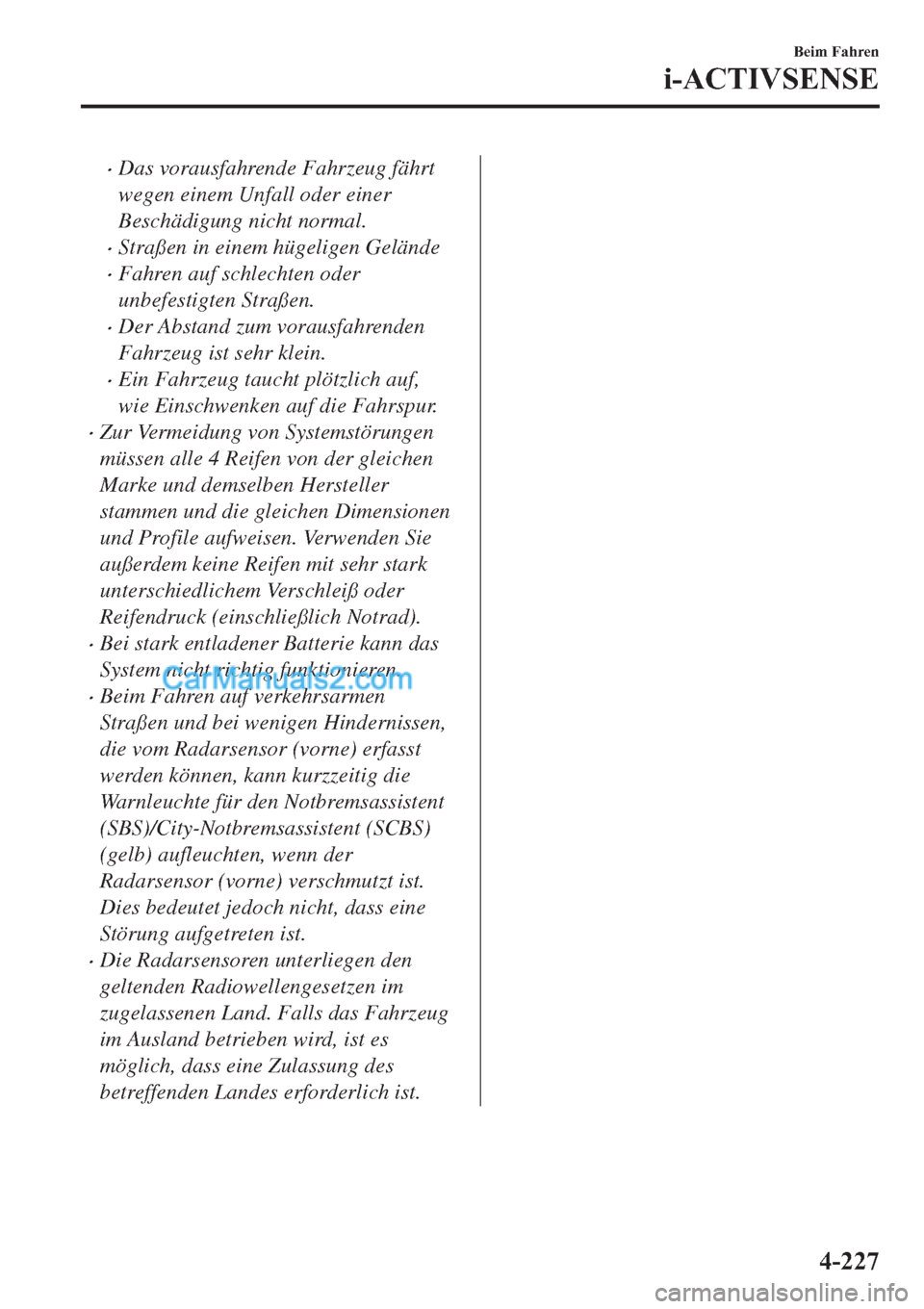

xDas vorausfahrende Fahrzeug fährt
wegen einem Unfall oder einer
Beschädigung nicht normal.
xStraßen in einem hügeligen Gelände
xFahren auf schlechten oder
unbefestigten Straßen.
xDer Abstand zum vorausfahrenden
Fahrzeug ist sehr klein.
xEin Fahrzeug taucht plötzlich auf,
wie Einschwenken auf die Fahrspur.
xZur Vermeidung von Systemstörungen
müssen alle 4 Reifen von der gleichen
Marke und demselben Hersteller
stammen und die gleichen Dimensionen
und Profile aufweisen. Verwenden Sie
außerdem keine Reifen mit sehr stark
unterschiedlichem Verschleiß oder
Reifendruck (einschließlich Notrad).
xBei stark entladener Batterie kann das
System nicht richtig funktionieren.
xBeim Fahren auf verkehrsarmen
Straßen und bei wenigen Hindernissen,
die vom Radarsensor (vorne) erfasst
werden können, kann kurzzeitig die
Warnleuchte für den Notbremsassistent
(SBS)/City-Notbremsassistent (SCBS)
(gelb) aufleuchten, wenn der
Radarsensor (vorne) verschmutzt ist.
Dies bedeutet jedoch nicht, dass eine
Störung aufgetreten ist.
xDie Radarsensoren unterliegen den
geltenden Radiowellengesetzen im
zugelassenen Land. Falls das Fahrzeug
im Ausland betrieben wird, ist es
möglich, dass eine Zulassung des
betreffenden Landes erforderlich ist.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (
Page 377 of 821
![MAZDA MODEL 2 2019 Betriebsanleitung (in German) 5 D G D U V H Q V R U H Q K L Q W H Q
D V ) D K U ] H X J L V W P L W 5 D G D U V H Q V R U H Q K L Q W H Q D X V J H U V W H W L H 5 D G D U V H Q V R U H Q K](/img/28/15647/w960_15647-376.png "MAZDA MODEL 2 2019 Betriebsanleitung (in German) 5 D G D U V H Q V R U H Q K L Q W H Q
D V ) D K U ] H X J L V W P L W 5 D G D U V H Q V R U H Q K L Q W H Q D X V J H U V W H W L H 5 D G D U V H Q V R U H Q K")
5 D G D U V H Q V R U H Q K L Q W H Q
' D V ) D K U ] H X J L V W P L W 5 D G D U V H Q V R U H Q K L Q W H Q D X V J H U V W H W ' L H 5 D G D U V H Q V R U H Q K L Q W H Q
Z H U G H Q H E H Q I D O O V Y R Q G H Q I R O J H Q G H Q 6 \ V W H P H Q Y H U Z H Q G H W
x 7 R W H U : L Q N H O $ V V L V W H Q W % 6 0
x $ X V S D U N K L O I H 5 & 7 $
' L H 5 D G D U V H Q V R U H Q K L Q W H Q W D V W H Q G L H Y R Q H L Q H P Y R U D X V I D K U H Q G H Q ) D K U ] H X J R G H U H L Q H P
+ L Q G H U Q L V U H I O H N W L H U W H Q 5 D G L R Z H O O H Q D E G L H Y R P 5 D G D U V H Q V R U D E J H V W U D K O W Z H U G H Q
StufenheckSchrägheck
Radarsensoren (hinten) Radarsensoren (hinten)
' L H 5 D G D U V H Q V R U H Q K L Q W H Q V L Q G L P K L Q W H U H Q 6 W R ‰ I l Q J H U D X I G H U O L Q N H Q X Q G U H F K W H Q 6 H L W H
H L Q J H E D X W
+ D O W H Q 6 L H G H Q K L Q W H U H Q 6 W R
Page 378 of 821
xFeststehende Objekte auf oder neben der Straße, wie kleine zweiräderige Wagen,
Fahrräder, Fußgänger, Tiere und Einkaufswagen.
xFahrzeugformen, die Radarwellen schlecht reflektieren, wie leere Anhänger mit
geringer Höhe und Sportwagen.
xBei der Auslieferung ist die Ausrichtung der Radarsensoren (hinten) für jedes Fahrzeug
im beladenen Zustand eingestellt, so dass die Radarsensoren (hinten) die sich nähernden
Fahrzeuge richtig erfassen können. Falls sich die Ausrichtung der Radarsensoren (hinten)
aus irgendeinem Grund geändert hat, muss das Fahrzeug von einem autorisierten
Mazda-Vertragshändler überprüft werden.
xWenden Sie sich für Reparaturen oder zum Austausch der Radarsensoren (hinten), für
eine Reparatur des Stoßfängers, der Lackierung oder Austausch von Teilen in der Nähe
der Radarsensoren an einen autorisierten Mazda-Vertragshändler.
xSchalten Sie das System beim Ziehen eines Anhängers oder wenn ein Zubehör, wie ein
Fahrradträger an der Fahrzeugrückseite installiert ist, aus. Die Radiowellen, die vom
Radarsensor ausgestrahlt werden, können sonst blockiert werden und Systemstörungen
verursachen.
xDie Radarsensoren unterliegen den geltenden Radiowellengesetzen im zugelassenen
Land. Falls das Fahrzeug im Ausland betrieben wird, ist es möglich, dass eine Zulassung
des betreffenden Landes erforderlich ist.
