MAZDA MODEL 2 2019 Upute za uporabu (in Crotian)
Manufacturer: MAZDA, Model Year: 2019, Model line: MODEL 2, Model: MAZDA MODEL 2 2019Pages: 779, PDF Size: 12.73 MB
Page 361 of 779
xU sljede üim slu þajevima prednja kamera za detekciju (FSC) ne üe mo üi ispravno otkriti
ciljne predmete.
xU lošim vremenskim uvjetima kao što su kiša, magla i snijeg.
xPera þ prozora se koristi ili se brisa þi vjetrobranskog stakla ne koriste za vrijeme kiše.
xLed, magla, snijeg, mraz, kiša, prljavština ili strane tvari, kao što su plasti þne vre üice,
zaglavljene su ma vjetrobranskom staklu.
xKamioni s niskim platformama za utovar i vozila s iznimno niskim ili visokim profilom.
xPri vožnji pored zidova bez uzoraka (to uklju þuje ograde i zidove s uzdužnim trakama).
xStražnja svjetla vozila ispred su isklju þena.
xVozilo se nalazi izvan dometa prednjih svjetala.
xVozilo oštro skre üe ili se penje ili spušta uz/niz strmu kosinu.
xPri ulazu ili izlazu iz tunela.
xUtovarena je teška prtljaga zbog þega je vozilo nagnuto.
xNa prednjoj strani vozila vidi se jako svjetlo (stražnja svjetla ili duga svjetla vozila koja
dolaze ususret).
xNa vozilu ispred ima mnogo izvora svjetlosti.
xAko vozilo ispred nema stražnja svjetla ili su stražnja svjetla isklju þena po no üi.
xIzdužena prtljaga ili teret postavljeni su na ugra ÿene krovne nosa þe i zaklanjaju
prednju kameru za detekciju (FSC).
xIspušni plin vozila ispred, pijesak, snijeg i vodena para koja se podiže iz šahtova i
rešetaka i voda koja prska u zrak.
xU vu þi neispravnog vozila.
xVozilo je voženo s gumama sa znatno razli þitom istrošenoš üu.
xVozilom se upravljalo po nizbrdicama ili neravnim cestama.
xNa cesti su lokve vode.
xOkruženje je mra þno, kao tijekom no üi, predve þerja ili ranog jutra, ili u tunelu ili
unutarnjeg parkirališta.
xSvjetlina osvjetljenja prednjih svjetala smanjena je ili je osvjetljenje prednjih svjetala
slabije zbog prljavštine ili iskrivljene opti þke osi.
xCiljni objekt je u mrtvom kutu kamere za detekciju (FSC).
xOsoba ili objekt iznenada do ÿe na cestu iza vašeg ramena ili je presijeca to þno ispred
vas.
xPrimijenite vozne trake i približite se vozilu ispred vas.
xKad vozite izrazito blizu ciljnog objekta.
xMontirani su lanci ili privremena pri þuvna guma.
xVozilo ispred ima poseban oblik. Na primjer, vozilo koje vu þe kamp-ku üicu ili þamac ili
nosa þ za vozila koji prevozi vozilo þiji je prednji dio usmjeren prema natrag.
7 L M H N R P Y R
Page 362 of 779
xAko prednja kamera za detekciju (FSC) ne može normalno funkcionirati zbog
pozadinskog svjetla ili magle, funkcije sustava povezane s prednjom kamerom za detekciju
(FSC) privremeno su zaustavljene i uklju þuju se sljede üa svjetla upozorenja. Ipak, ovo ne
predstavlja neispravnost.
xSvjetlo upozorenja (naran þasto) za upravlja þki sustav dugih svjetala (HBC)
xSvjetlo upozorenja (naran þasto) za prilagodljiva prednja LED svjetla (ALH)
xSvjetlo upozorenja sustava upozorenja o napuštanju trake (LDWS)
xSvjetlo upozorenja za sustav pomo üi za održavanje u traci (LAS) i sustav upozorenja za
napuštanje trake (LDWS)
xSvjetlo upozorenja (naran þasto) za inteligentno ko þenje / inteligentno ko þenje u
gradskoj vožnji (SBS/SCBS)
xAko prednja kamera za detekciju (FSC) ne može normalno funkcionirati zbog visoke
temperature, funkcije sustava povezane s prednjom kamerom za detekciju (FSC)
privremeno su zaustavljene i uklju þuju se sljede üa svjetla upozorenja. Ipak, ovo ne
predstavlja neispravnost. Rashladite podru þje oko prednje kamere za detekciju (FSC), na
primjer uklju þivanje klimatizacijskog ure ÿaja.
xSvjetlo upozorenja (naran þasto) za upravlja þki sustav dugih svjetala (HBC)
xSvjetlo upozorenja (naran þasto) za prilagodljiva prednja LED svjetla (ALH)
xSvjetlo upozorenja sustava upozorenja o napuštanju trake (LDWS)
xSvjetlo upozorenja za sustav pomo üi za održavanje u traci (LAS) i sustav upozorenja za
napuštanje trake (LDWS)
xSvjetlo upozorenja (naran þasto) za inteligentno ko þenje / inteligentno ko þenje u
gradskoj vožnji (SBS/SCBS)
xAko prednja kamera za detekciju (FSC) otkrije da je vjetrobransko staklo prljavo ili
zamagljeno, funkcije sustava povezane s prednjom kamerom za detekciju (FSC)
privremeno su zaustavljene i uklju þuju se sljede üa svjetla upozorenja. Ipak, to ne
predstavlja problem. Uklonite prljavštinu s vjetrobranskog stakla ili pritisnite prekida þ za
odle ÿivanje vjetrobranskog stakla i odmaglite vjetrobransko staklo.
xSvjetlo upozorenja (naran þasto) za upravlja þki sustav dugih svjetala (HBC)
xSvjetlo upozorenja (naran þasto) za prilagodljiva prednja LED svjetla (ALH)
xSvjetlo upozorenja sustava upozorenja o napuštanju trake (LDWS)
xSvjetlo upozorenja za sustav pomo üi za održavanje u traci (LAS) i sustav upozorenja za
napuštanje trake (LDWS)
xSvjetlo upozorenja (naran þasto) za inteligentno ko þenje / inteligentno ko þenje u
gradskoj vožnji (SBS/SCBS)
7 L M H N R P Y R
Page 363 of 779
xAko na vjetrobranskom staklu ima vidljivih napuklina ili ošte üenja nastalih udarom
šljunka ili krhotina, obavezno zamijenite vjetrobransko staklo. Potražite savjet stru þnog
servisera, preporu þujemo ovlaštenog Mazdina servisera.
x(S napredno inteligentnim ko þenjem u gradskoj vožnji (Napredni SCBS))
xKamera za detekciju (FSC) prepoznaje pješake kad su ispunjeni svi sljede üi uvjeti:
xVisina pješaka je otprilike 1 do 2 metra.
xMože se odrediti obris, kao što je glava, oba ramena ili noge.
xU sljede üim slu þajevima prednja kamera za detekciju (FSC) ne üe mo üi ispravno otkriti
ciljne predmete:
xViše pješaka hoda ili su prisutne grupe ljudi.
xPješak je blizu zasebnog objekta.
xPješak þu þi, leži ili je pogrbljen.
xPješak iznenada sko þi na cestu to þno ispred vozila.
xPješak otvori kišobran ili nosi veliku prtljagu ili predmete.
xPješak je na mra þnom mjestu, kao što je tijekom no üi, ili se stapa s pozadinom nose üi
odje üu koja je sli þna pozadinskoj boji.
7 L M H N R P Y R
Page 364 of 779
![MAZDA MODEL 2 2019 Upute za uporabu (in Crotian) 5 D G D U V N L V H Q ] R U S U H G Q M L
9 D](/img/28/15650/w960_15650-363.png "MAZDA MODEL 2 2019 Upute za uporabu (in Crotian) 5 D G D U V N L V H Q ] R U S U H G Q M L
9 D")
5 D G D U V N L V H Q ] R U S U H G Q M L
9 D
Page 365 of 779
OPREZ
Obratite pažnju na sljedeće mjere opreza kako biste osigurali ispravan rad svakog sustava.
¾Nemojte lijepiti naljepnice (uključujući i prozirne naljepnice) na površinu maske i prednje
oznake vrste vozila na i oko radarskog senzora (prednjeg) ni zamjenjivati masku i prednju
oznaku bilo kakvim drugim proizvodom osim originalnim, proizvedenim za upotrebu s
radarskim senzorom (prednjim).
¾Radarski senzor (prednji) ima i funkciju otkrivanja zaprljanosti prednje površine senzora
radara te obavještava vozača, međutim, ovisno o uvjetima, možda će za otkrivanje trebati
vremena ili se uopće neće otkrivati plastične vrećice za kupnju, led ili snijeg. Ako se to
dogodi, sustav možda neće ispravno raditi pa radarski senzor (prednji) održavajte čistim.
¾Ne postavljajte zaštitu za masku.
¾Ako je prednji dio vozila oštećen u prometnoj nesreći, položaj radarskog senzora (prednjeg)
se možda promijenio. Odmah zaustavite sustav i neka vozilo uvijek pregleda stručni
serviser, preporučujemo ovlaštenog Mazdina servisera.
¾Ne koristite prednji branik za guranje drugih vozila ili zapreka kao npr. dok se pokušavate
izvući iz parkirnog mjesta. U suprotnom, radarski senzor (prednji) može biti udaren, što
može promijeniti njegov položaj.
¾Nemojte uklanjati, rastavljati ni modificirati radarski senzor (prednji).
¾Za popravke, zamjenu ili bojanje oko radarskog senzora (prednjeg) obratite se stručnom
serviseru, preporučujemo ovlaštenog Mazdina servisera.
¾Ne vršite preinake na ovjesu. Ako
modificirate ovjes, moguće su promjene u položaju vozila,
a radarski senzor (prednji) neće moći ispravno odrediti vozilo ispred sebe ili zapreku.
7 L M H N R P Y R
Page 366 of 779
NAPOMENA
xU sljede üim slu þajevima radarski
senzor (prednji) ne üe mo üi ispravno
otkriti vozila ispred ili prepreke, a
nijedan sustav ne üe raditi normalno.
xStražnja površina vozila ispred vas
ne reflektira u þinkovito radiovalove,
primjerice prazna prikolica ili
automobil s platformom za utovar
pokrivenom mekom presvlakom,
vozila s dijelom za vu þu od tvrde
plastike i okrugla vozila.
xVozila ispred koja su niža i stoga je
manja površina od koje bi se mogli
reflektirati radiovalovi.
xVidljivost je smanjena jer vozilo
ispred vas otresa vodu, snijeg ili
pijesak sa svojih guma i na vaš
vjetrobran.
xPrtljažnik/prtljažni prostor je
natovaren teškim predmetima ili su
stražnja sjedala zauzeta.
xLed, snijeg ili prljavština su na
prednjoj površini znaka.
xZa vrijeme nevremena kao što je kiša,
snijeg ili pješ þane oluje.
xPri vožnji u blizini zgrada ili
objekata koji emitiraju jake
radiovalove.
xU sljede üim slu þajevima radarski
senzor (prednji) ne üe mo üi otkriti vozila
ispred ili prepreke.
xPo þetak i kraj zavoja.
xCeste sa stalnim zavojima.
xCeste sa suženim trakama zbog
radova na cesti ili zatvorenim
trakama.
xVozilo ispred ušlo je u mrtvi kut
radarskog senzora.
xVozilo ispred ne vozi se normalno
zbog nesre üe ili ošte üenja vozila.
xCeste sa stalnim usponima i
padinama
xVožnja po lošim ili nepoplo þenim
cestama.
xUdaljenost izme ÿu vašeg vozila i
vozila ispred vas je izrazito mala.
xVozilo se iznenada približilo,
primjerice ubacivanjem u traku.
xDa biste sprije þili neispravan rad
sustava, koristite gume iste
specificirane veli þine, proizvo ÿa þa,
marke i utora na sva þetiri kota þa.
Osim toga, na istom vozilu nemojte
rabiti gume koje imaju znatno druk þije
uzorke habanja ili tlak (uklju þuju üi
privremenu rezervnu gumu).
xAko je akumulator slab, sustav ne üe
pravilno funkcionirati.
xAko vozite vozilo na cesti s malo
prometa te na kojoj je mali broj vozila
ispred vas ili prepreka koje radarski
senzor (prednji) otkriva, senzor otkriva
da je radarski senzor (prednji) prljav te
se privremeno može uklju þiti svjetlo
upozorenja (naran þasto) za
Inteligentno ko þenje u vožnji /
Inteligentno ko þenje u gradskoj vožnji
(SBS/SCBS). Ipak, to ne predstavlja
neispravnost.
xRadom radarskih senzora upravljaju
odgovaraju üi zakoni u vezi
komunikacije radio valovima u zemlji
proizvodnje vozila. Ako vozilom
namjeravate upravljati u inozemstvu,
možda üe vam trebati odobrenje zemlje
u kojoj ga želite koristiti.
7 L M H N R P Y R
Page 367 of 779
![MAZDA MODEL 2 2019 Upute za uporabu (in Crotian) 5 D G D U V N L V H Q ] R U L V W U D å Q M L
9 D](/img/28/15650/w960_15650-366.png "MAZDA MODEL 2 2019 Upute za uporabu (in Crotian) 5 D G D U V N L V H Q ] R U L V W U D å Q M L
9 D")
5 D G D U V N L V H Q ] R U L V W U D å Q M L
9 D

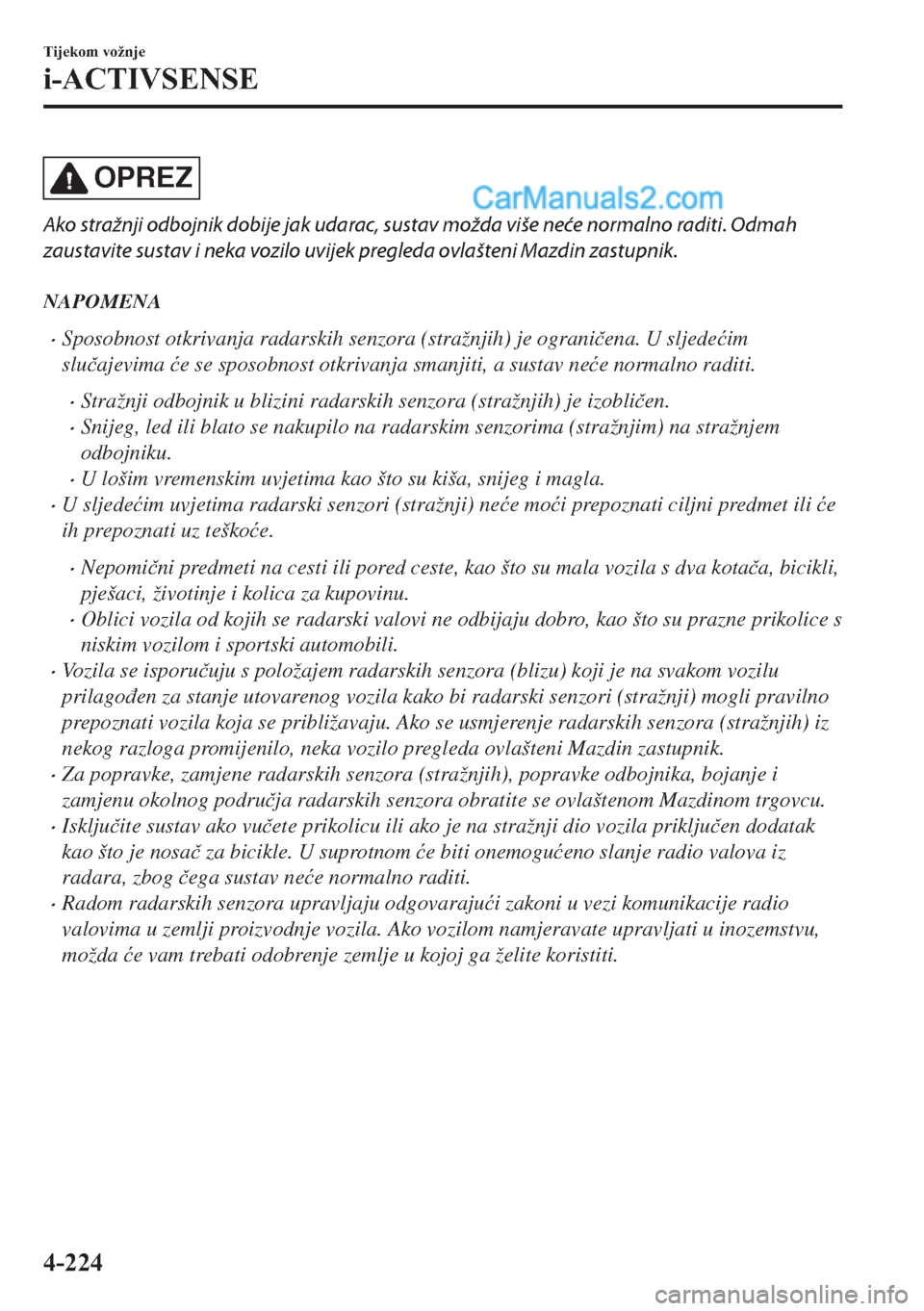

Page 368 of 779
OPREZ
Ako stražnji odbojnik dobije jak udarac, sustav možda više neće normalno raditi. Odmah
zaustavite sustav i neka vozilo uvijek pregleda ovlašteni Mazdin zastupnik.
NAPOMENA
xSposobnost otkrivanja radarskih senzora (stražnjih) je ograni þena. U sljede üim
slu þajevima üe se sposobnost otkrivanja smanjiti, a sustav ne üe normalno raditi.
xStražnji odbojnik u blizini radarskih senzora (stražnjih) je izobli þen.
xSnijeg, led ili blato se nakupilo na radarskim senzorima (stražnjim) na stražnjem
odbojniku.
xU lošim vremenskim uvjetima kao što su kiša, snijeg i magla.
xU sljede üim uvjetima radarski senzori (stražnji) ne üe mo üi prepoznati ciljni predmet ili üe
ih prepoznati uz teško üe.
xNepomi þni predmeti na cesti ili pored ceste, kao što su mala vozila s dva kota þa, bicikli,
pješaci, životinje i kolica za kupovinu.
xOblici vozila od kojih se radarski valovi ne odbijaju dobro, kao što su prazne prikolice s
niskim vozilom i sportski automobili.
xVozila se isporu þuju s položajem radarskih senzora (blizu) koji je na svakom vozilu
prilago ÿen za stanje utovarenog vozila kako bi radarski senzori (stražnji) mogli pravilno
prepoznati vozila koja se približavaju. Ako se usmjerenje radarskih senzora (stražnjih) iz
nekog razloga promijenilo, neka vozilo pregleda ovlašteni Mazdin zastupnik.
xZa popravke, zamjene radarskih senzora (stražnjih), popravke odbojnika, bojanje i
zamjenu okolnog podru þja radarskih senzora obratite se ovlaštenom Mazdinom trgovcu.
xIsklju þite sustav ako vu þete prikolicu ili ako je na stražnji dio vozila priklju þen dodatak
kao što je nosa þ za bicikle. U suprotnom üe biti onemogu üeno slanje radio valova iz
radara, zbog þega sustav ne üe normalno raditi.
xRadom radarskih senzora upravljaju odgovaraju üi zakoni u vezi komunikacije radio
valovima u zemlji proizvodnje vozila. Ako vozilom namjeravate upravljati u inozemstvu,
možda üe vam trebati odobrenje zemlje u kojoj ga želite koristiti.
7 L M H N R P Y R
Page 369 of 779
![MAZDA MODEL 2 2019 Upute za uporabu (in Crotian) 8 O W U D ] Y X þ Q L V H Q ] R U V W U D å Q M L
8 O W U D ] Y X](/img/28/15650/w960_15650-368.png "MAZDA MODEL 2 2019 Upute za uporabu (in Crotian) 8 O W U D ] Y X þ Q L V H Q ] R U V W U D å Q M L
8 O W U D ] Y X")
8 O W U D ] Y X þ Q L V H Q ] R U V W U D å Q M L
8 O W U D ] Y X
Page 370 of 779
3 U H G Q M D N D P H U D % R
