Page 351 of 779
![MAZDA MODEL 2 2019 Upute za uporabu (in Crotian) . D N R V H N R U L V W L I X Q N F L M D S U R M L F L U D Q H O L Q L M H S X W D Q M H N U H W D Q M D Y R ] L O D
OPREZ
¾Prednji kraj vozila zakreće se široko prema van za vri](/img/28/15650/w960_15650-350.png "MAZDA MODEL 2 2019 Upute za uporabu (in Crotian) . D N R V H N R U L V W L I X Q N F L M D S U R M L F L U D Q H O L Q L M H S X W D Q M H N U H W D Q M D Y R ] L O D
OPREZ
¾Prednji kraj vozila zakreće se široko prema van za vri")
. D N R V H N R U L V W L I X Q N F L M D S U R M L F L U D Q H O L Q L M H S X W D Q M H N U H W D Q M D Y R ] L O D
OPREZ
¾Prednji kraj vozila zakreće se široko prema van za vrijeme upravljanja vozilom unatrag.
Održavajte dovoljan razmak između vozila i prepreke.
¾Raspon detekcije senzora za parkiranje ima svoja ograničenja. Primjerice, prepreke koje se
približavaju s bočne strane i predmeti male visine ne mogu se otkriti. Za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
Više pojedinosti potražite u indikatoru za detekciju prepreke i upozoravajućem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-246.
NAPOMENA
xBudu üi da se prikazana slika na zaslonu i stvarni uvjeti pri parkiranju mogu razlikovati,
kao što je dolje prikazano, obavezno vlastitim o þima provjerite stanje sigurnosti na
stražnjoj strani vozila i okoline.
xPremda se stražnji dio parkirnog mjesta (ili garaže) koji se prikazuje na zaslonu i linije
za prikaz udaljenosti þine paralelnima, one možda u stvarnosti ne üe biti paralelne.
xPri parkiranju u parkirnom prostoru s diobenom linijom samo s jedne strane parkirnog
mjesta, þak i kada se diobena linija i linija vo ÿenja vozila na monitoru izgledaju
paralelnima, one možda ne üe biti paralelne na tlu.
xSlijedi primjer parkiranja vozila u kojemu je upravlja þ okrenut udesno za vrijeme vožnje
unatrag. Pri vožnji unatrag na parkirno mjesto iz suprotnog smjera, rad upravlja þa bit üe
obrnut.
7 L M H N R P Y R
Page 352 of 779
3 D U N L U D M W H Y R ] L O R Y R
Page 353 of 779
Page 354 of 779
= D V O R Q , N R Q D 6 D G U
Page 355 of 779

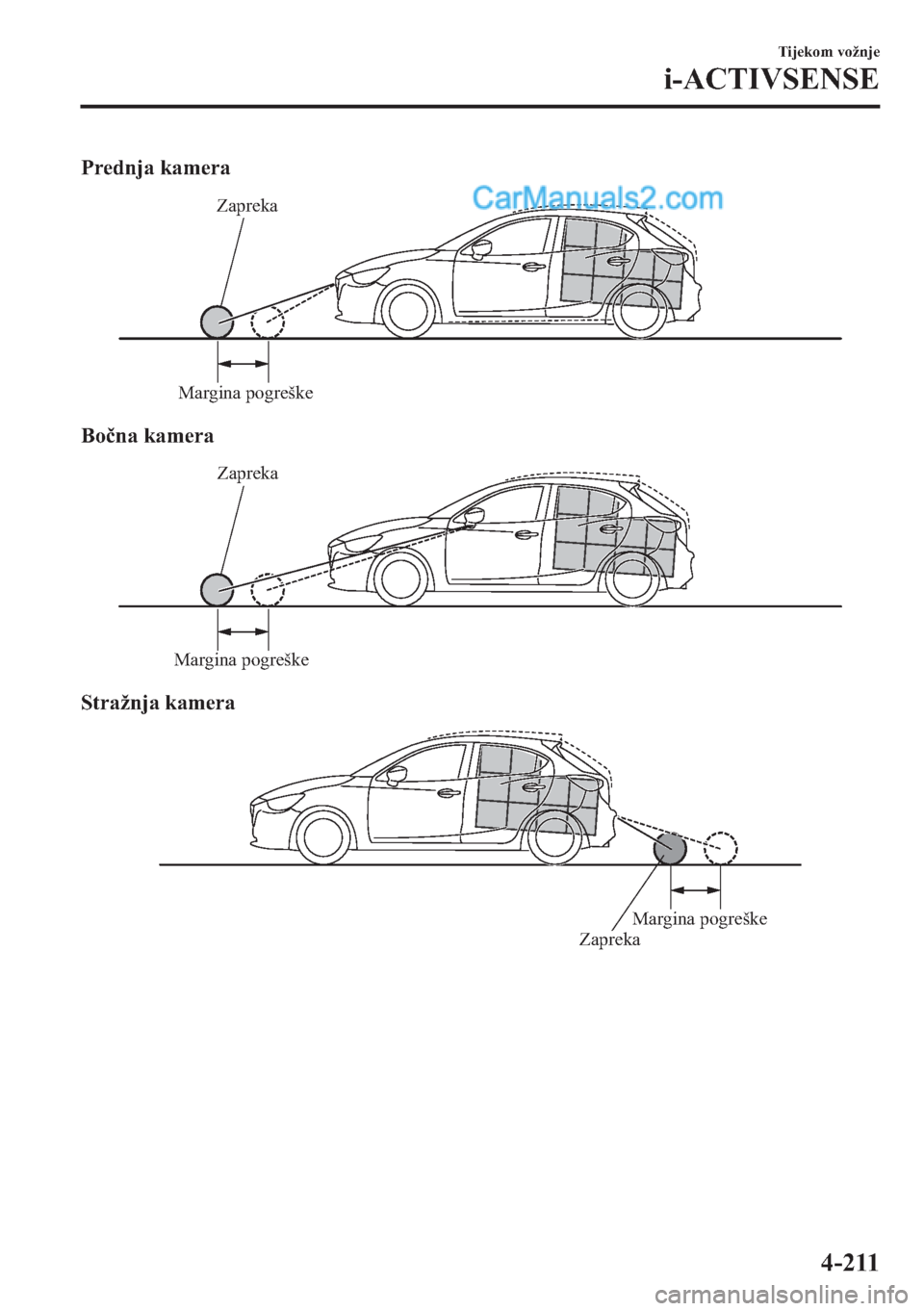

3 U H G Q M D N D P H U D
Zapreka
Margina pogreške
% R
Page 356 of 779
1 D F H V W L L V S U H G L O L L ] D Y R ] L O D S R V W R M L V W U P D X ] E U G L F D L O L Q L ] E U G L F D
$ N R Q D F H V W L L V S U H G L O L L ] D Y R ] L O D S R V W R M L V W U P D X ] E U G L F D L O L Q L ] E U G L F D ] D S U H N H N R M H V Q L P L
N D P H U D P R J X V H
Page 357 of 779
NAPOMENA
Ako je vozilo na kosini, zapreke koje snimi kamera mogu se þiniti dalje ili bliže nego je
njihova stvarna udaljenost od vozila.
7 U R G L P H Q ] L R Q D O Q L S U H G P H W Q D S U H G Q M R M L O L V W U D
Page 358 of 779
. D P H U D ] D G H W H N F L M X ) 6 &
9 R ] L O R M H R S U H P O M H Q R N D P H U R P ] D G H W H N F L M X ) 6 & . D P H U D ] D G H W H N F L M X ) 6 & Q D O D ] L V H
E O L ] X U H W U R Y L ] R U V N R J ] U F D O D L N R U L V W H M H V O M H G H
Page 359 of 779
OPREZ
¾Ne koristite dodatke, naljepnice ili prevlake na vjetrobranskom staklu blizu kamere za
detekciju (FSC).
Ako je područje ispred objektiva prednje kamere za detekciju (FSC) zapriječeno, sustav neće
raditi pravilno. Zbog toga svaki sustav neće raditi normalno, što može dovesti do
neočekivane nezgode.
¾Nemojte rastavljati ni modificirati prednju kameru za detekciju (FSC).
Rastavljanje ili modificiranje prednje kamere za detekciju (FSC) može izazvati kvar ili
pogrešan rad. Zbog toga svaki sustav neće raditi normalno, što može dovesti do
neočekivane nezgode.
¾Obratite pažnju na sljedeća upozorenja kako biste osigurali ispravan rad kamere za
detekciju (FSC).
¾Pazite da ne ogrebete objektiv kamere za detekciju (FSC) i ne dopustite da se zaprlja.
¾Ne skidajte poklopac kamere za detekciju (FSC).
¾Ne postavljajte predmete koji reflektiraju svjetlo na ploču s instrumentima.
¾Uvijek držite vjetrobransko staklo oko kamere čistim uklanjanjem prljavštine ili vlage. Za
uklanjanje vlage s vjetrobranskog stakla koristite odleđivač vjetrobranskog stakla.
¾Informacije o čišćenju unutarnje strane vjetrobranskog stakla oko kamere za detekciju
(FSC) zatražite od stručnog servisera, preporučujemo ovlaštenog Mazdina servisera.
¾Prije izvršavanja popravaka na kameri za detekciju (FSC) potražite savjet stručnog
servisera, preporučujemo ovlaštenog Mazdina servisera.
¾Kamera za detekciju (FSC) ugrađena je na vjetrobran. Zatražite savjet stručnog servisera,
za popravak i zamjenu vjetrobranskog stakla preporučujemo ovlaštenog Mazdina
servisera.
¾Kad čistite vjetrobransko staklo, nemojte dopustiti da sredstva za čišćenje stakla ili slične
tekućine dospiju na objektiv kamere za detekciju (FSC). Osim toga, ne dodirujte objektiv
kamere za detekciju (FSC).
¾Kod izvršavanja popravaka oko retrovizorskog zrcala obratite se stručnom serviseru,
preporučujemo ovlaštenog Mazdina servisera.
¾Informacije o čišćenju objektiva kamere zatražite od stručnog servisera, preporučujemo
ovlaštenog Mazdina servisera.
7 L M H N R P Y R
Page 360 of 779

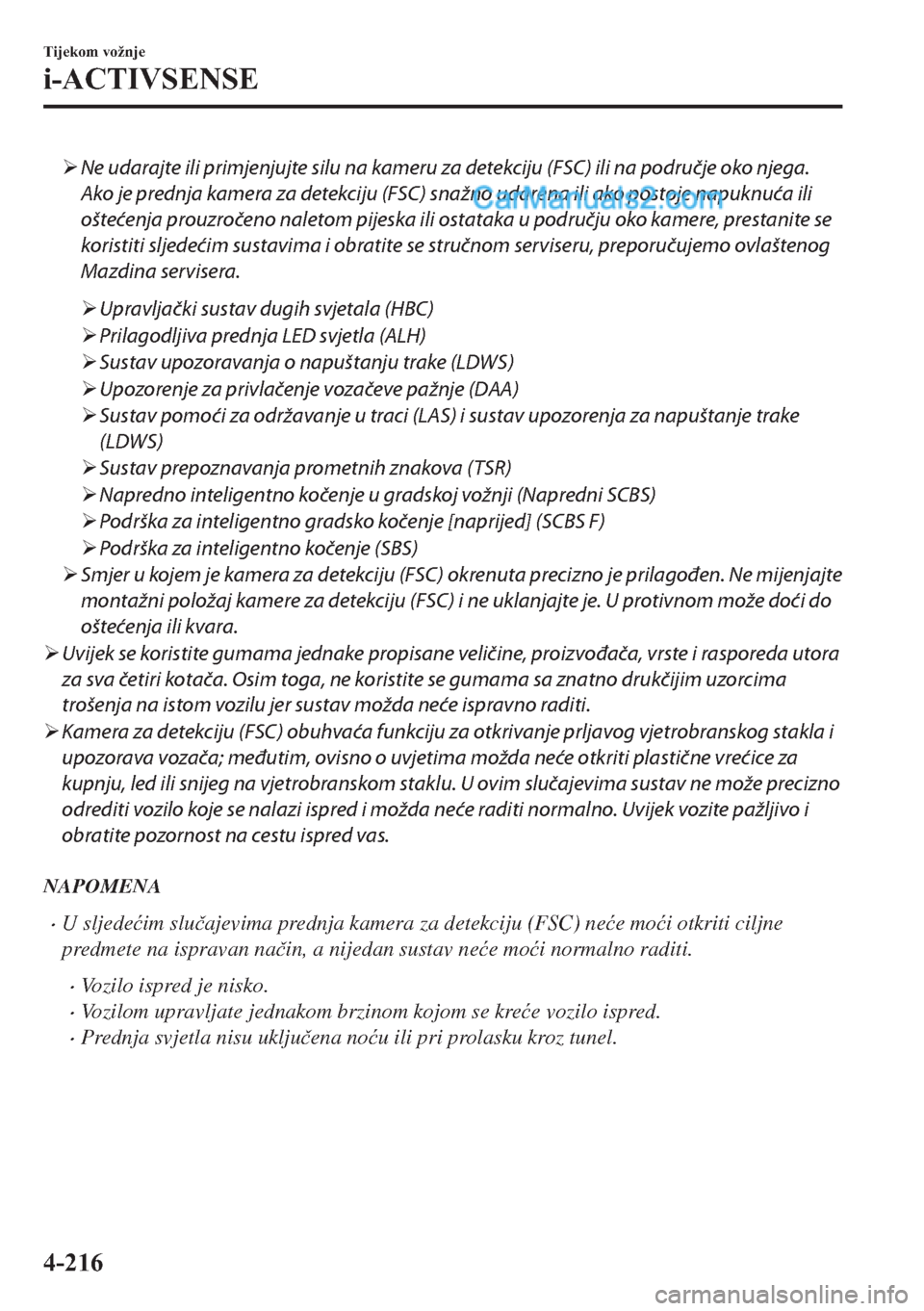

¾Ne udarajte ili primjenjujte silu na kameru za detekciju (FSC) ili na područje oko njega.
Ako je prednja kamera za detekciju (FSC) snažno udarena ili ako postoje napuknuća ili
oštećenja prouzročeno naletom pijeska ili ostataka u području oko kamere, prestanite se
koristiti sljedećim sustavima i obratite se stručnom serviseru, preporučujemo ovlaštenog
Mazdina servisera.
¾Upravljački sustav dugih svjetala (HBC)
¾Prilagodljiva prednja LED svjetla (ALH)
¾Sustav upozoravanja o napuštanju trake (LDWS)
¾Upozorenje za privlačenje vozačeve pažnje (DAA)
¾Sustav pomoći za održavanje u traci (LAS) i sustav upozorenja za napuštanje trake
(LDWS)
¾Sustav prepoznavanja prometnih znakova (TSR)
¾Napredno inteligentno kočenje u gradskoj vožnji (Napredni SCBS)
¾Podrška za inteligentno gradsko kočenje [naprijed] (SCBS F)
¾Podrška za inteligentno kočenje (SBS)
¾Smjer u kojem je kamera za detekciju (FSC) okrenuta precizno je prilagođen. Ne mijenjajte
montažni položaj kamere za detekciju (FSC) i ne uklanjajte je. U protivnom može doći do
oštećenja ili kvara.
¾Uvijek se koristite gumama jednake propisane veličine, proizvođača, vrste i rasporeda utora
za sva četiri kotača. Osim toga, ne koristite se gumama sa znatno drukčijim uzorcima
trošenja na istom vozilu jer sustav možda neće ispravno raditi.
¾Kamera za detekciju (FSC) obuhvaća funkciju za otkrivanje prljavog vjetrobranskog stakla i
upozorava vozača; međutim, ovisno o uvjetima možda neće otkriti plastične vrećice za
kupnju, led ili snijeg na vjetrobranskom staklu. U ovim slučajevima sustav ne može precizno
odrediti vozilo koje se nalazi ispred i možda neće raditi normalno. Uvijek vozite pažljivo i
obratite pozornost na cestu ispred vas.
NAPOMENA
xU sljede üim slu þajevima prednja kamera za detekciju (FSC) ne üe mo üi otkriti ciljne
predmete na ispravan na þin, a nijedan sustav ne üe mo üi normalno raditi.
xVozilo ispred je nisko.
xVozilom upravljate jednakom brzinom kojom se kre üe vozilo ispred.
xPrednja svjetla nisu uklju þena no üu ili pri prolasku kroz tunel.
7 L M H N R P Y R
