display MAZDA MODEL 3 HATCHBACK 2015 Brukerhåndbok (in Norwegian)

1-4
Bilderegister
Innvendig oversikt (modell med venstreratt)
Utstyret og hvor det er montert kan variere fra bil til bil
1SRS-kollisjonsputer ......................................................................................... side 2-39
2Aktivt kjøredisplay ..........................................................................................side 4-38
3Klimaanlegg .......................................................................................................side 5-2
4Bryter for varmetråder i bakruten .................................................................... side 4-78
5Stereoanlegg.....................................................................................................side 5-19
6DVD/CD-spiller ............................................................................................... side 5-19
7Stikkontakter for tilbehør ............................................................................... side 5-155
8Ekstern inngan
gskontakt .................................................................................. side 5-75
9Kommandørbryter ............................................................................................ side 5-48
0Girkasser ................................................................................................ side 4-47, 4-50
ASikringsboks (venstre side) .............................................................................. side 6-65
Innvendig utstyr (visning B)

1-8
Bilderegister
Innvendig oversikt (modell med høyreratt)
Utstyret og hvor det er montert kan variere fra bil til bil
1SRS-kollisjonsputer ......................................................................................... side 2-39
2Stereoanlegg.....................................................................................................side 5-19
3Klimaanlegg .......................................................................................................side 5-2
4Bryter for varmetråder i bakruten .................................................................... side 4-78
5Aktivt kjøredisplay ..........................................................................................side 4-38
6DVD/CD-spiller ............................................................................................... side 5-19
7Stikkontakter for tilbehør ............................................................................... side 5-155
8Ekstern inngan
gskontakt .................................................................................. side 5-75
9Kommandørbryter ............................................................................................ side 5-48
0Girkasser ................................................................................................ side 4-47, 4-50
ASikringsboks (venstre side) .............................................................................. side 6-65
Innvendig utstyr (visning B)

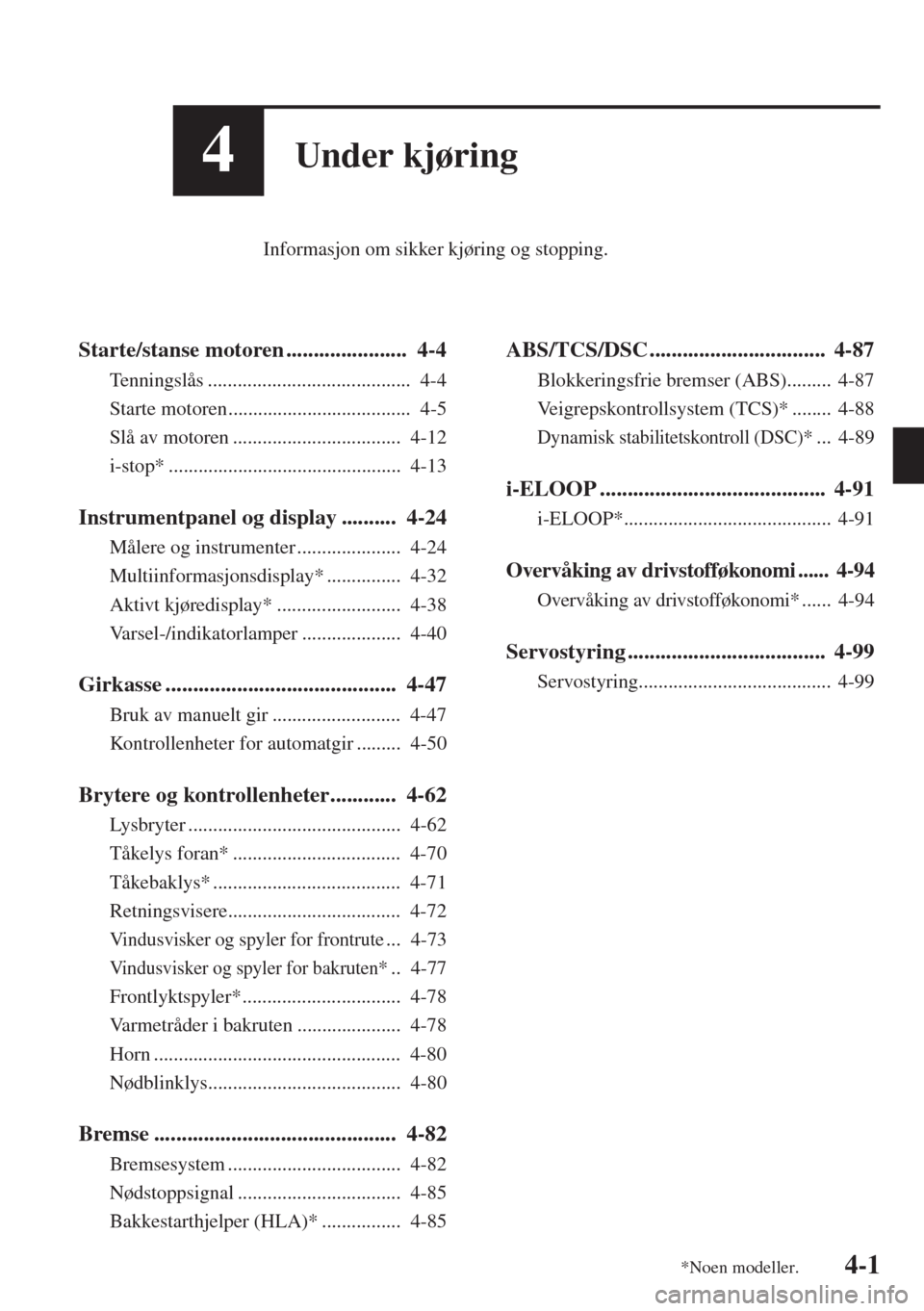

4-1
4Under kjøring
Informasjon om sikker kjøring og stopping.
Starte/stanse motoren ...................... 4-4
Tenningslås ......................................... 4-4
Starte motoren..................................... 4-5
Slå av motoren .................................. 4-12
i-stop* ............................................... 4-13
Instrumentpanel og display .......... 4-24
Målere og instrumenter ..................... 4-24
Multiinformasjonsdisplay* ............... 4-32
Aktivt kjøredisplay* ......................... 4-38
Varsel-/indikatorlamper .................... 4-40
Girkasse .......................................... 4-47
Bruk av manuelt gir .......................... 4-47
Kontrollenheter for automatgir ......... 4-50
Brytere og kontrollenheter............ 4-62
Lysbryter ........................................... 4-62
Tåkelys foran* .................................. 4-70
Tåkebaklys* ...................................... 4-71
Retningsvisere................................... 4-72
Vindusvisker og spyler for frontrute... 4-73
Vindusvisker og spyler for bakruten*.. 4-77
Frontlyktspyler*................................ 4-78
Varmetråder i bakruten ..................... 4-78
Horn .................................................. 4-80
Nødblinklys....................................... 4-80
Bremse ............................................ 4-82
Bremsesystem ................................... 4-82
Nødstoppsignal ................................. 4-85
Bakkestarthjelper (HLA)* ................ 4-85
ABS/TCS/DSC ................................ 4-87
Blokkeringsfrie bremser (ABS)......... 4-87
Veigrepskontrollsystem (TCS)* ........ 4-88
Dynamisk stabilitetskontroll (DSC)*... 4-89
i-ELOOP ......................................... 4-91
i-ELOOP*.......................................... 4-91
Overvåking av drivstofføkonomi ...... 4-94
Overvåking av drivstofføkonomi* ...... 4-94
Servostyring .................................... 4-99
Servostyring....................................... 4-99
*Noen modeller.

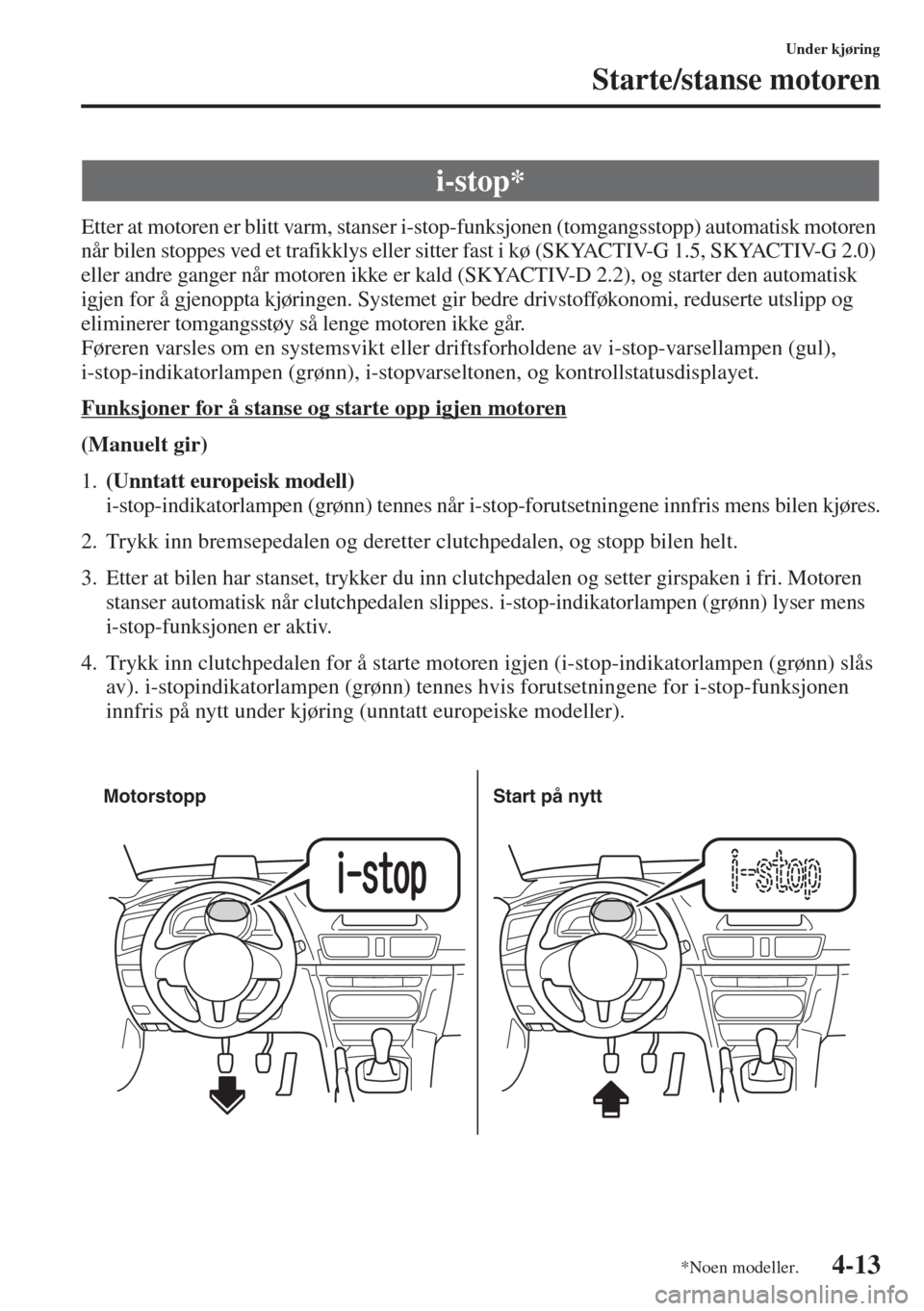

4-13
Under kjøring
Starte/stanse motoren
Etter at motoren er blitt varm, stanser i-stop-funksjonen (tomgangsstopp) automatisk motoren
når bilen stoppes ved et trafikklys eller sitter fast i kø (SKYACTIV-G 1.5, SKYACTIV-G 2.0)
eller andre ganger når motoren ikke er kald (SKYACTIV-D 2.2), og starter den automatisk
igjen for å gjenoppta kjøringen. Systemet gir bedre drivstofføkonomi, reduserte utslipp og
eliminerer tomgangsstøy så lenge motoren ikke går.
Føreren varsles om en systemsvikt eller driftsforholdene av i-stop-varsellampen (gul),
i-stop-indikatorlampen (grønn), i-stopvarseltonen, og kontrollstatusdisplayet.
Funksjoner for å stanse og starte opp igjen motoren
(Manuelt gir)
1.(Unntatt europeisk modell)
i-stop-indikatorlampen (grønn) tennes når i-stop-forutsetningene innfris mens bilen kjøres.
2. Trykk inn bremsepedalen og deretter clutchpedalen, og stopp bilen helt.
3. Etter at bilen har stanset, trykker du inn clutchpedalen og setter girspaken i fri. Motoren
stanser automatisk når clutchpedalen slippes. i-stop-indikatorlampen (grønn) lyser mens
i-stop-funksjonen er aktiv.
4. Trykk inn clutchpedalen for å starte motoren igjen (i-stop-indikatorlampen (grønn) slås
av). i-stopindikatorlampen (grønn) tennes hvis forutsetningene for i-stop-funksjonen
innfris på nytt under kjøring (unntatt europeiske modeller).
i-stop*
Motorstopp Start på nytt
*Noen modeller.

4-24
Under kjøring
Instrumentpanel og display
1Speedometer ...................................................................................................... side 4-25
2Kilometerteller, trippteller og tripptellervelger ................................................. side 4-25
3Turteller ............................................................................................................. side 4-27
4Drivstoffmåler ................................................................................................... side 4-27
5Instrumentpanelbelysning ................................................................................. side 4-28
6Utetemperaturmåler........................................................................................... side 4-29
7Visning av bilhastighet satt av cruisekontroll.................................................... side 4-29
8Multiinformasjonsdisplay.................................................................................. side 4-32
9Aktivt kjøredisplay ............................................................................................ side 4-38
Målere og instrumenter
Type A
Type B
Type C
Rattbryter (Digital fartsmålertype)
(Analog fartsmålertype (med turteller))
(Analog fartsmålertype (uten turteller))
Noen modeller.
Instrumentgruppe

4-25
Under kjøring
Instrumentpanel og display
0Kjørecomputer og INFO-bryter.........................................................................side 4-30
AHastighetsenhetsvelger ......................................................................................side 4-25
tSpeedometer
Speedometeret indikerer bilens hastighet.
tHastighetsenhetsvelger
(type A instrumentpanel)*
I enkelte land kan det hende du er nødt
til å endre hastighetsenheten mellom km/t
og mph.
Trykk på hastighetsenhetsvelgeren i
1,5 sekunder eller mer.
Hastighetsenheten for speedometeret vil
skifte mellom km/t og mph.
tKilometerteller, trippteller og
tripptellervelger
Visningsmodus kan endres fra
kilometerteller til trippteller A til trippteller
B og så tilbake til kilometerteller ved å
trykke på velgeren når en av dem vises.
Den valgte modusen vil bli vist.Ty p e A / Ty p e B
Ty p e C
Speedometer
Valgbryter for hastighetsenhet
Trykk på valgbryteren
Trykk på valgbryteren
Trykk på valgbryteren Kilometerteller
Trippteller A
Trippteller B
Trykk på valgbryteren
Trykk på valgbryteren
Trykk på valgbryteren
Kilometerteller
Trippteller A
Trippteller B
*Noen modeller.

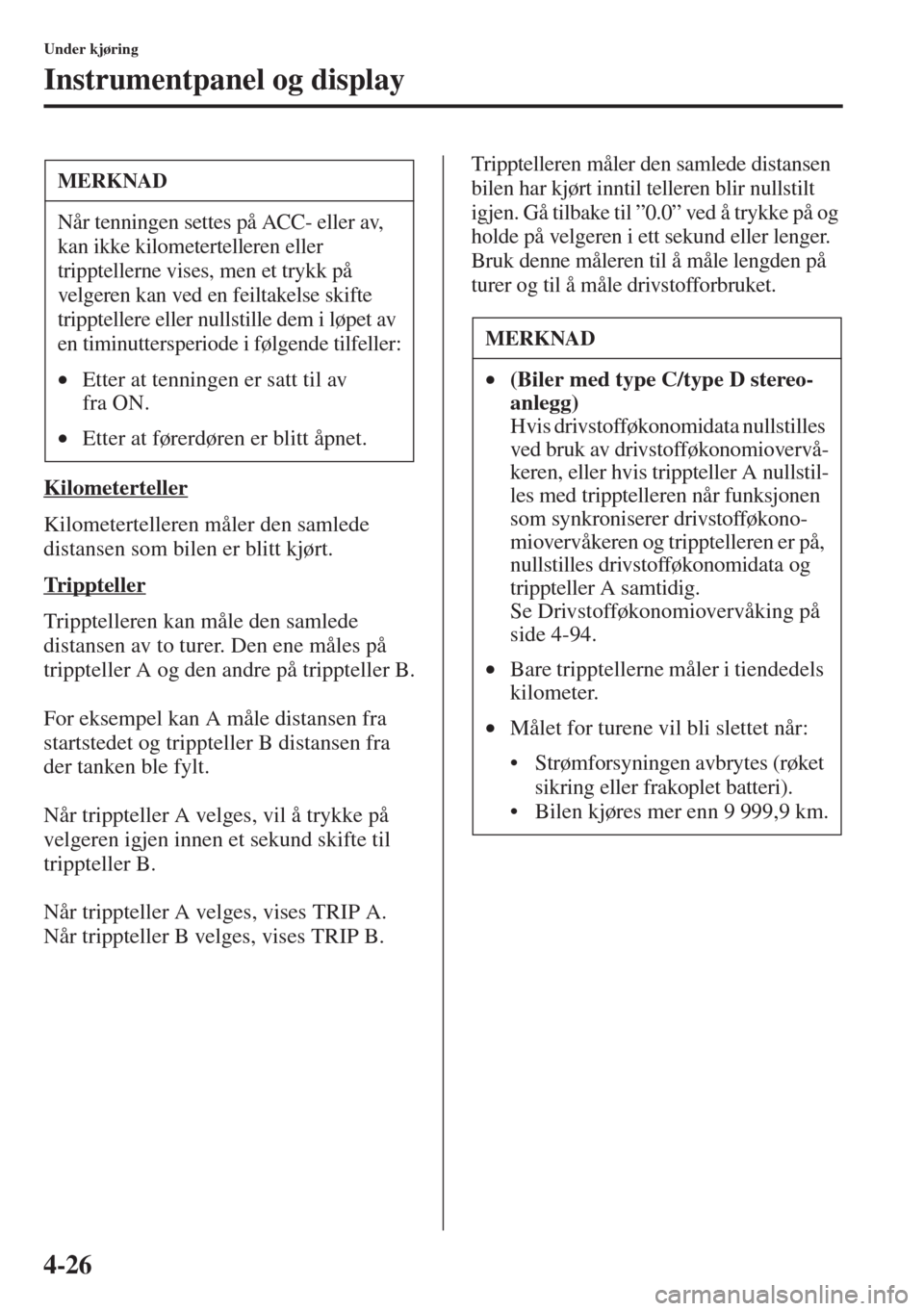

4-26
Under kjøring
Instrumentpanel og display
Kilometerteller
Kilometertelleren måler den samlede
distansen som bilen er blitt kjørt.
Trippteller
Tripptelleren kan måle den samlede
distansen av to turer. Den ene måles på
trippteller A og den andre på trippteller B.
For eksempel kan A måle distansen fra
startstedet og trippteller B distansen fra
der tanken
ble fylt.
Når trippteller A velges, vil å trykke på
velgeren igjen innen et sekund skifte til
trippteller B.
Når trippteller A velges, vises TRIP A.
Når trippteller B velges, vises TRIP B.
Tripptelleren måler den samlede distansen
bilen har kjørt inntil telleren blir nullstilt
igjen. Gå tilbake til ”0.0” ved å trykke på og
holde på velgeren i ett sekund eller lenger.
Bruk denne måleren til å måle lengden på
turer og til å måle drivstofforbruket.MERKNAD
Når tenningen settes på ACC- eller av,
kan ikke kilometertelleren eller
tripptellerne vises, men et trykk på
velgeren kan ved en feiltakelse skifte
tripptellere eller nullstille dem i løpet av
en timinuttersperiode i følgende tilfeller:
•Etter at tenningen er satt til av
fra ON.
•Etter at førerdøren er blitt åpnet.
MERKNAD
•(Biler med type C/type D stereo-
anlegg)
Hvis drivstofføkonomidata nullstilles
ved bruk av drivstofføkonomiovervå-
keren, eller hvis trippteller A nullstil-
les med tripptelleren når funksjonen
som synkroniserer drivstofføkono-
miovervåkeren og tripptelleren er p
å,
nullstilles drivstofføkonomidata og
trippteller A samtidig.
Se Drivstofføkonomiovervåking på
side 4-94.
•Bare tripptellerne måler i tiendedels
kilometer.
•Målet for turene vil bli slettet når:
• Strømforsyningen avbrytes (
røket
sikring eller frakoplet batteri).
• Bilen kjøres mer enn 9 999,9km.

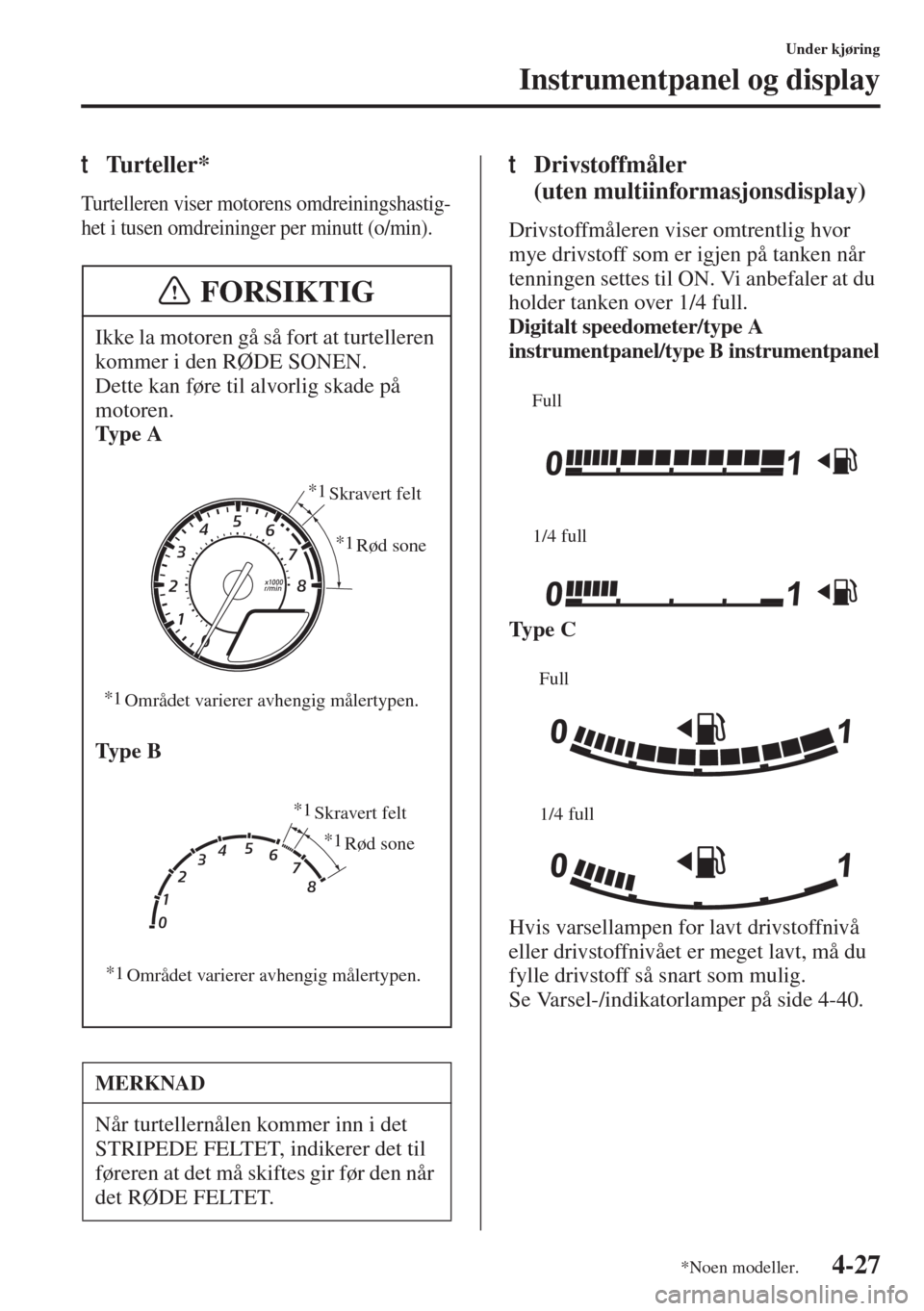

4-27
Under kjøring
Instrumentpanel og display
tTurteller*
Turtelleren viser motorens omdreiningshastig-
het i tusen omdreininger per minutt (o/min).
tDrivstoffmåler
(uten multiinformasjonsdisplay)
Drivstoffmåleren viser omtrentlig hvor
mye drivstoff som er igjen på tanken når
tenningen settes til ON. Vi anbefaler at du
holder tanken over 1/4 full.
Digitalt speedometer/type A
instrumentpanel/type B instrumentpanel
Ty p e C
Hvis varsellampen for lavt drivstoffnivå
eller drivstoffnivået er meget lavt, må du
fylle drivstoff så snart som mulig.
Se Varsel-/indikatorlamper på side 4-40. Ikke la motoren gå så fort at turtelleren
kommer i den RØDE SONEN.
Dette kan føre til alvorlig skade på
motoren.
Ty p e A
Ty p e B
MERKNAD
Når turtellernålen kommer inn i det
STRIPEDE FELTET, indikerer det til
føreren at det må skiftes gir før den når
det RØDE FELTET.
FORSIKTIG
*1Området varierer avhengig målertypen. *1
Skravert felt
*1
Rød sone
*1Området varierer avhengig målertypen. *1
Skravert felt
*1
Rød sone
Full
1/4 full
Full
1/4 full
*Noen modeller.

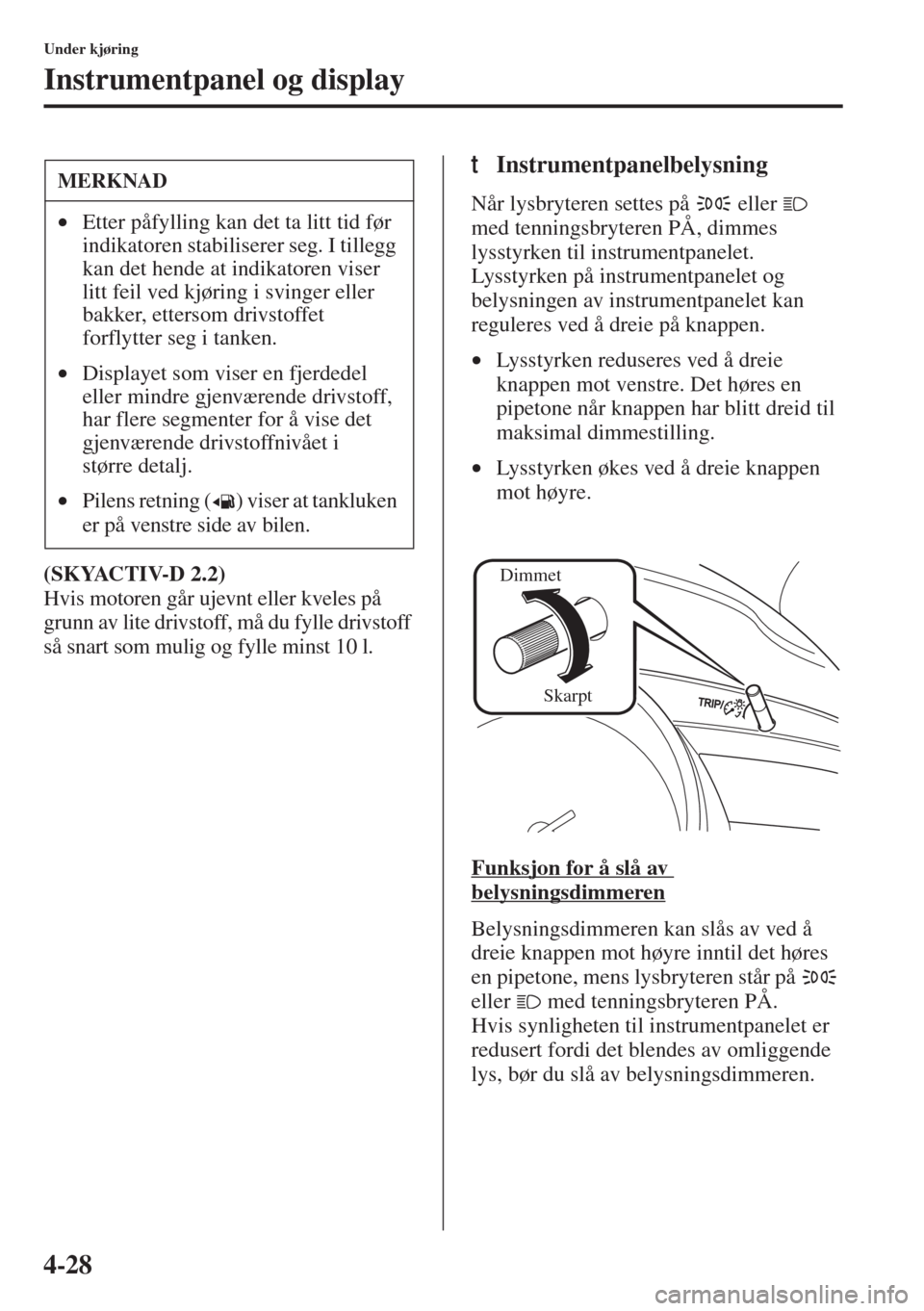

4-28
Under kjøring
Instrumentpanel og display
(SKYACTIV-D 2.2)
Hvis motoren går ujevnt eller kveles på
grunn av lite drivstoff, må du fylle drivstoff
så snart som mulig og fylle minst 10 l.
tInstrumentpanelbelysning
Når lysbryteren settes på eller
med tenningsbryteren PÅ, dimmes
lysstyrken til instrumentpanelet.
Lysstyrken på instrumentpanelet og
belysningen av instrumentpanelet kan
reguleres ved å
dreie på knappen.
•Lysstyrken reduseres ved å dreie
knappen mot venstre. Det høres en
pipetone når knappen har blitt dreid til
maksimal dimmestilling.
•Lysstyrken økes ved å dreie knappen
mot høyre.
Funksjon for å slå av
belysningsdimmeren
Belysningsdimmeren kan slås av ved å
dreie knappen mot høyre inntil det høres
en pipetone, mens lysbryteren står på
eller med tenningsbryteren PÅ.
Hvis synligheten til instrumentpanelet er
redusert fordi det blendes av omliggende
lys, bør du slå av belysningsdimmeren.
MERKNAD
•Etter påfylling kan det ta litt tid før
indikatoren stabiliserer seg. I tillegg
kan det hende at indikatoren viser
litt feil ved kjøring i svinger eller
bakker, ettersom drivstoffet
forflytter seg i tanken.
•Displayet s
om viser en fjerdedel
eller mindre gjenværende drivstoff,
har flere segmenter for å vise det
gjenværende drivstoffnivået i
større detalj.
•Pilens retning ( ) viser at tankluken
er på venstre side av bilen.
Dimmet
Skarpt

4-29
Under kjøring
Instrumentpanel og display
tUtetemperatur (uten
multiinformasjonsdisplay)*
Når tenningen settes til ON, vises
utetemperaturen.Utetemperaturenheten kan skiftes mellom
Celsius og Fahrenheit med følgende
fremgangsmåte.
1. Trykk på INFO-knappen med
tenningen slått av og fortsett å trykke
på INFO-knappen i
5 sekunder eller
mer mens du setter tenningen på ON.
Utetemperaturen blinker på displayet.
2. Trykk på opp- eller ned- delen av
INFO-bryteren for å skifte enhet for
utetemperaturen.
3. Trykk og hold inne INFO-knappen i
3 sekunder eller mer men
s
utetemperaturen blinker i displayet.
Utetemperaturen lyser på displayet.
tBilhastighet satt av cruisekontroll
(uten multiinformasjonsdisplay)*
Bilhastigheten forhåndsinnstilt ved bruk
av cruisekontrollen vises.
MERKNAD
•Når belysningsdimmeren slås av
kan ikke instrumentpanelet bli
dimmet selv om lysbryteren dreies
til eller .
•Når belysningsdimmeren slås av
skifter skjermen i midtdisplayet til
konstant visning av dagslysskjermen.
MERKNAD
Under følgende forhold kan
utetemperaturen som vises, skille seg
fra den faktiske utetemperaturen
avhengig av omgivelsene og
bilforholdene:
• Markant kalde eller varme
temperaturer.
• Plutselige endringer i
utetemperat
ur.
• Bilen er parkert.
• Bilen kjøres i lav hastighet.
*Noen modeller.
