MAZDA MODEL 3 HATCHBACK 2015 Instruktionsbog (in Danish)

6-55
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Kørelys/positionslys (med Xenon
Fusion-forlygter)
Udskiftning af LED-pærer er vanskeligt
og skal derfor udføres af en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
Blinklys foran, positionslys
(med halogenforlygter)
1. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre, og
motoren slukkes.
2. Sørg
for, at forlygterne er slukket.
3. Træk i midterdelen af plastikholderne,
og fjern dem.4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.
5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.
Blinklys foran
BEMÆRK
Det er ikke muligt at fjerne
LED-pæren, da den er indbygget i
enheden. Skift enheden.
Afmontering
Montering

6-56
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Positionslys (med halogenforlygter)
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Tågeforlygter*
1. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre, og
motoren slukkes.
2. Sørg for, at tågelygtekontakten er
slukket.
3. Træk i midterdelen af plastikholderne,
og fjern dem.4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.
5. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
Afmontering
Montering
*Visse modeller.

6-57
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Blinklys på siden, bremselys
(LED-type), baglys (LED-type),
baglygter (bagklapside)*, højt monteret
bremselys
Udskiftning af LED-pærer er vanskeligt
og skal derfor udføres af en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.Blinklys bagpå, bremselys/baglygter
(pæretype)
Sedan
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem.
3. Fjern bagagerumsbeklædningen.
4. Træk i midterdelen af plastikholderne,
og fjern dem.
5. Træk bagagerumsbeklædningen
til siden.
6. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
BEMÆRK
Det er ikke muligt at fjerne
LED-pæren, da den er indbygget i
enheden. Skift enheden.
Montering
Afmontering
Afmontering
Montering
*Visse modeller.

6-58
Vedligeholdelse og pleje
Ejerens vedligeholdelse
7. Tag pæren ud af fatningen.
Blinklys bagpå
Bremselys/baglygter (pæretype)
8. En ny pære indsættes i omvendt
rækkefølge af udtagningen.Hatchback
(Venstre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn dækslet.
3. Drej fatningen (inklusive p
æren) mod
uret, og fjern den.
4. Tag pæren ud af fatningen.
Blinklys bagpå

6-59
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Bremselys/baglygter (pæretype)
5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
6. Indsæt dækslets flige, og monter
dækslet.(Højre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Drej på knappen, og åbn dækslet.
3. Drej
vingebolten og løfteskruen
mod uret.
4. Fjern donkraften.
5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
BEMÆRK
Kontrollér, at dækslet er monteret
korrekt.
Tapper

6-60
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6. Tag pæren ud af fatningen.
Blinklys bagpå
Bremselys/baglygter (pæretype)
7. Sæt den nye pære i.
8. Sæt vingebolten i donkraften med
løfteskruen pegende nedad, og drej
vingebolten med uret for at stramme
den midlertidigt.9. Drej løftesk
ruen, som vist på
illustrationen.
10. Stram vingebolten for at fastlåse
donkraften.
11. Monter dækslet i omvendt rækkefølge
af afmonteringen.
12. Indsæt dækslets flige, og monter
dækslet.
BEMÆRK
Hvis donkraften ikke er fastlåst helt,
kan den rasle under kørslen.
Kontrollér, at løfteskruen er
strammet helt.
Tapper

6-61
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Baklys (sedan), baglys/tågebaglygte
(hatchback)*
Sedan
1. Kontrollér, at tændingen er slået fra,
og at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem.
3. Træk bagagerumsbeklædningen
til siden.4. Fjern strømledningen fra pæren ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.
7. En ny pære indsættes i omvendt
rækkefølg
e af udtagningen.
BEMÆRK
Kontrollér, at dækslet er monteret
korrekt.
Afmontering
Montering
*Visse modeller.

6-62
Vedligeholdelse og pleje
Ejerens vedligeholdelse

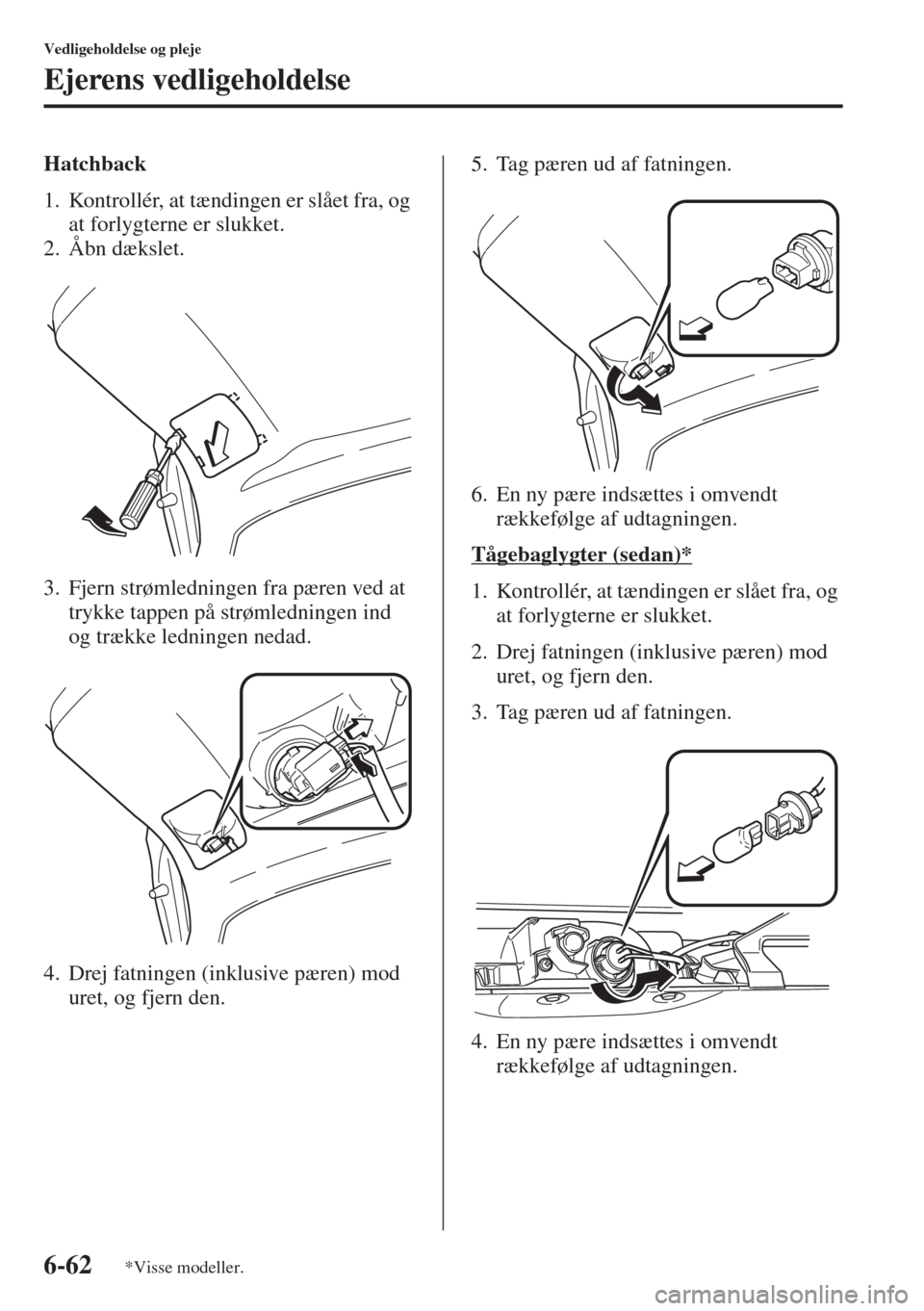

Hatchback
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn dækslet.
3. Fjern strømledningen fra pæren ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
4. Drej fatni
ngen (inklusive pæren) mod
uret, og fjern den.5. Tag pæren ud af fatningen.
6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Tågebaglygter (sedan)*
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
3. Tag pæren ud af fatningen.
4. En ny pære indsættes i omvendt
rækkefølge af udtagni
ngen.
*Visse modeller.

6-63
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Nummerpladelys
Sedan
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem.
3. Træk bagagerumsbeklædningen til siden.
4. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
5. Tag pæren ud af fatningen.
6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.Hatchback
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Brug en flad skruetrækker, der er viklet
en klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med skruetrækkeren.
3. Afmonter pæren ved at tage den ud.
4. En ny p
ære indsættes i omvendt
rækkefølge af udtagningen.
Afmontering
Montering

6-64
Vedligeholdelse og pleje
Ejerens vedligeholdelse
tUdskiftning af pærer i indvendige
lygter
Kabinelys (for)/kortlamper*, kabinelys
(for)*, kabinelys (bag)*,
sminkespejllys*
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.
Kabinelys (for)/kortlamper*Kabinelys (for)*
Kabinelys (bag)*
Sminkespejllys*
3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Kant
Kant
*Visse modeller.
