Fjernlys MAZDA MODEL 3 HATCHBACK 2015 Instruktionsbog (in Danish)

4-42
Under kørsel
Instrumentgruppe og display
*1 Lampen tændes, når tændingen slås til til en driftskontrol, og slukkes et par sekunder senere, eller når
motoren startes. Hvis lampen ikke tændes, eller den forbliver tændt, skal du få bilen efterset hos en
fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
*2 Lampen tændes kontinuerligt, når parkeringsbremsen aktiveres.
*3 Lampen tændes, når systemet er på standby. Lampen blinker, når der er en fejlfunktion i systemet.Advarselslampe for åbne døre7-32
*Advarselslampe for 120 km/t
1*7-32
*Advarselslampe for lavt sprinklervæskeniveau7-32
*Advarselslampe for system til overvågning af dæktryk
*17-32
(Rød)Advarselslampe for nøgle
*17-32
(Orange)*Advarselslampe for smart bremsehjælp/smart bremsehjælp i by (SBS/SCBS)7-32
(Orange)*Advarselslampe for advarselssystem til vognbaneskift (LDWS)
*1*37-32
Indikator for fejl i automatisk forlygtejustering
*17-32
(Orange)*Advarselslampe for fjernlyskontrolsystem (HBC)
*17-32
(Orange)*Advarselslampe for Mazda Radar Cruise Control (MRCC)
*17-32
SignalAdvarselslamperSide
*Visse modeller.

4-43
Under kørsel
Instrumentgruppe og display
tIndikatorer
Disse lamper tændes eller blinker for at give brugeren besked om systemets driftsstatus
eller om evt. systemfejl.
SignalIndikatorerSide
(Grøn)*RVM-indikatorlampe 4-118
(Grøn)*Indikator for advarselssystem til vognbaneskift (LDWS) 4-110
(Grøn)Indikator for nøgle 3-9
(Grøn)*Indikator for fjernlyskontrolsystem (HBC) 4-104
*Gløderørsindikator
*14-46
*Indikator for dieselpartikelfilter
*14-165
*Indikator for skruenøgle
*14-46
*TCS/DSC-indikator
*14-88,
4-89
*DSC OFF-indikator
*14-90
*AFS OFF-indikator
*14-103
(Rød)*Indikator for smart bremsehjælp/smart bremsehjælp i by (SBS/SCBS)
*14-144
4-147
*Indikator for smart bremsehjælp/smart bremsehjælp i by (SBS/SCBS) slukket*14-144
*Visse modeller.

4-44
Under kørsel
Instrumentgruppe og display
(Grøn)*Indikator for i-stop 4-22
*i-ELOOP-indikator 4-93
(Blå)Indikator for lav motorkølervæsketemperatur 4-46
*Indikator for gearposition 4-51
Indikator for fjernlys4-67,
4-67
Blinklys/havariblink4-72,
4-80
Sikkerhedsindikator
*13-45
(Grøn)*Indikator for Mazda Radar Cruise Control (MRCC) 4-127
(Orange)*Indikator for aktiveret fartpilot 4-157
(Grøn)*Indikator for indstillet fartpilot 4-157
(Orange)*Hovedindikator for justerbar hastighedsbegræns
er 4-135
(Grøn)*Indstillingsindikator for justerbar hastighedsbegrænser 4-135
Indikator for tændt lys 4-62
*Indikator for tågeforlygter 4-70
SignalIndikatorerSide
*Visse modeller.

4-67
Under kørsel
Kontakter og kontrolknapper
tFjernlys/Nærlys
Forlygterne skifter mellem fjern- og nærlys
ved at armen flyttes frem eller tilbage.
Når forlygternes fjernlys er tændt, lyser
forlygternes fjernlysindikator.
tOverhalingsblink
Hvis du vil bruge overhalingsblink, skal
du trække vippearmen helt i retning af
dig (forlygtekontakten behøver ikke at
være tændt).
Indikatoren for fjernlys på
instrumentgruppen lyser samtidigt.
Vippe
armen vender tilbage til neutral
stilling, når den slippes.
Fjernlys
NærlysSlukket (OFF)
Blink

4-104
Under kørsel
i-ACTIVSENSE
High Beam Control-system (HBC) bestemmer betingelserne foran bilen ved at bruge det
fremaddetekterende kamera (FSC) til ved nattekørsel automatisk at skifte mellem fjernlys
og nærlys.
Se afsnittet "Advarselslamper og indikatorer" på side 4-40.
Når bilen køres ved en hastighed på ca. 30 km/t, skiftes forlygterne til fjernlys, når der ikke
er nogen køretøjer foran, og der ikke nærmer sig nogen i modkørende retning.
Systemet skifter til nærlys i følgende situationer:
•Når systemet detekterer et køretøj, eller forlygterne/lysene fra et køretøj nærmer sig i
modkørende retning.
•Ved kørsel på veje med gade
lygter langs vejen eller på veje i veloplyste byer.
•Når bilen køres ved mindre end ca. 20 km/t.
Advarselslampen blinker, når der er en fejlfunktion i systemet.
Se afsnittet "Advarselslamper" på side 4-41.
High Beam Control-system (HBC)*
•Juster ikke bilens højde, skift ikke forlygteenheder, og fjern ikke kameraet, da systemet
ellers ikke vil fungere normalt.
•Stol ikke blindt på High Beam Control-systemet (HBC), og kør bilen med tilstrækkelig
opmærksomhed på sikkerheden. Skift om nødvendigt manuelt mellem fjernlys og nærlys.
Fremaddetekterende
kamera (FSC) Genkendelsesafstanden for det
fremaddetekterende kamera
(FSC) varierer efter
omgivelsesbetingelserne.
FORSIGTIG
*Visse modeller.

4-105
Under kørsel
i-ACTIVSENSE

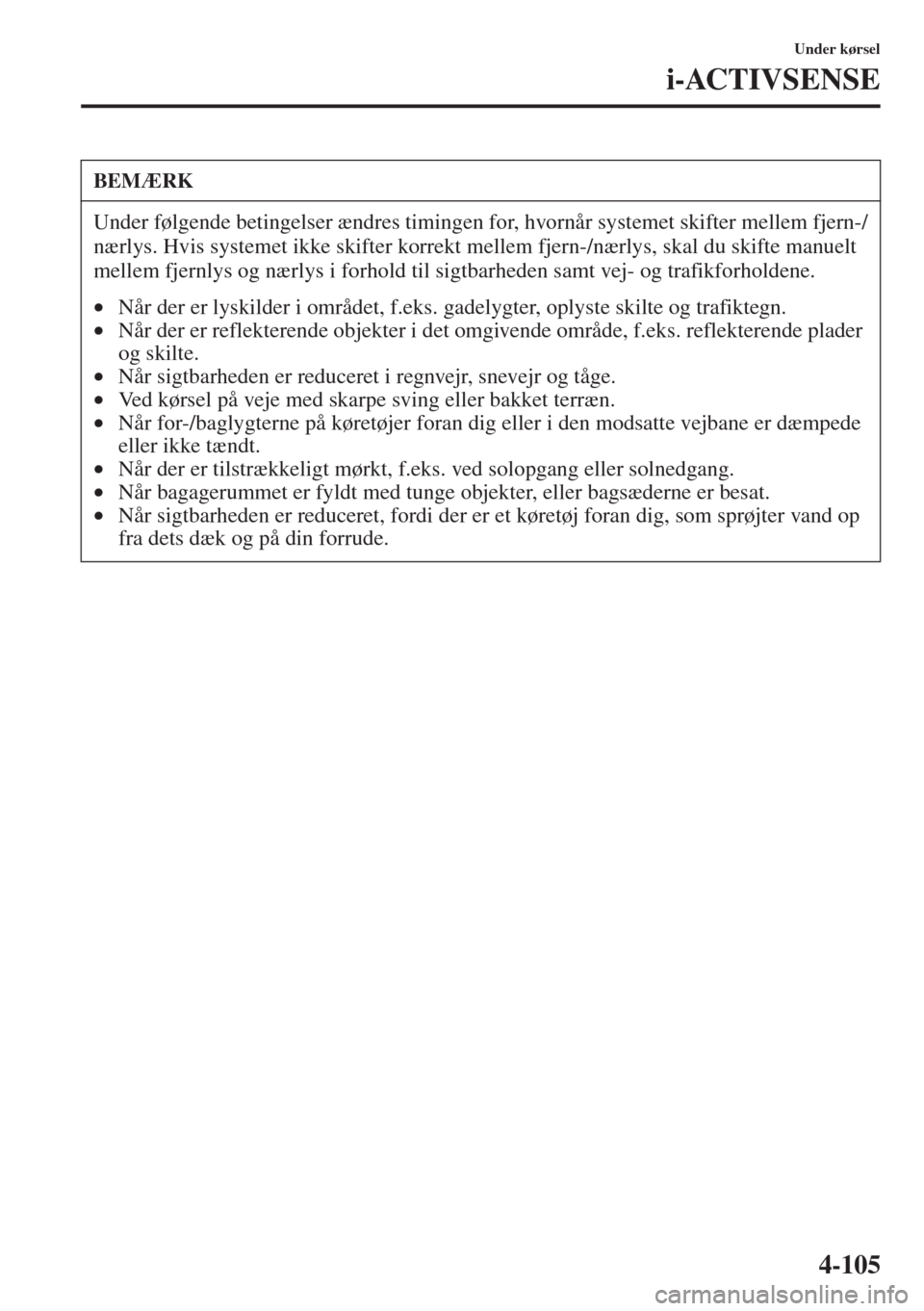

BEMÆRK
Under følgende betingelser ændres timingen for, hvornår systemet skifter mellem fjern-/
nærlys. Hvis systemet ikke skifter korrekt mellem fjern-/nærlys, skal du skifte manuelt
mellem fjernlys og nærl
ys i forhold til sigtbarheden samt vej- og trafikforholdene.
•Når der er lyskilder i området, f.eks. gadelygter, oplyste skilte og trafiktegn.
•Når der er reflekterende objekter i det omgivende område, f.eks. reflekterende plader
og skilte.
•Når sigtbarheden er reduceret i regnvejr, snevejr og tåge.
•Ved kørsel på veje med skarpe sving eller bakket terræn.
•Når for-/baglygterne på køretøjer foran dig eller i den modsatte vejbane er dæmpede
eller ikke tændt.
•Når der er tilstrækkeligt mørkt, f.eks. ved solopgang eller solnedgang.
•Når bagagerummet er fyldt med tunge objekter, eller bagsæderne er besat.
•Når sigtbarheden er redu
ceret, fordi der er et køretøj foran dig, som sprøjter vand op
fra dets dæk og på din forrude.

4-106
Under kørsel
i-ACTIVSENSE
tSådan betjenes systemet
High Beam Control-systemet (HBC)
betjenes for automatisk at skifte forlygterne
mellem fjernlys og nærlys, når tændingen
drejes til ON, og forlygtekontakten er på
AUTO-funktion og fjernlysposit
ion.
Samtidigt tændes den grønne indikator
for High Beam Control-systemet (HBC)
på instrumentgruppen.
High Beam Control-systemet (HBC)
bestemmer, at det er mørkt ud fra
lysstyrken fra det omgivende område.
tManuelt skifte
Skifte til nærlys
Sæt gearvælgeren i positionen for nærlys.
Den grønne indikator for High Beam
Control-systemet (HBC) slukkes.
Skifte til fjernlys
Drej forlygtekontakten til stillingen .
Den grønne indikator for High Beam
Control-systemet (HBC) slukkes,
og tændes.
BEMÆRK
•Når kørehastigheden er 30 km/t
eller derover, skiftes forlygterne
automatisk til fjernlys, når der ikke
er nogen biler forude, og der ikke
nærmer sig nogen i modkørende
retning.
Når kørehastigheden er lavere
end ca. 20 km/t, skifter High Beam
Control-systemet (HBC) forlygterne
til nærlys.
•Nærlyset skifter ikke til fjernlys
ved drejning.
•Betjening af High Beam Control-
systemets (HBC) funktion
kan deaktiveres. Se afsnittet
"Tilpasningsmuligheder" på
side9-16.

6-51
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Forlygter (nærlys/fjernlys)
Kørelys
Forlygter (nærlys)
Forlygter (fjernlys)/kørelys*
Tågeforlygter*
Blinklys foran
Positionslys
Blinklys på siden
Bremselys (med Xenon Fusion-forly
gter)
Baglygter (med Xenon Fusion-forlygter)
Bremselys/baglygter (med halogenforlygter)
Blinklys bagpå
Baglygter (med Xenon Fusion-forlygter)
Baklys
Tågebaglygte*
Baklys (model med venstrestyring)
Baklys (model med højrestyring)
Tågebaglygte
*1/baklys*2 (model med venstrestyring)
Tågebaglygte*1/baklys*2 (model med højrestyring)
Højt monteret bremselys
Nummerpladelys
Kabinelys/kortlampe (for)/kortlamper
Sminkespejllys*
Kabinelys (bag)*
Bagagerumslys (sedan)
Bagagerumslys (hatchback)
*1 Med tåge
baglygte
*2 Uden tågebaglygte
*Visse modeller.

6-52
Vedligeholdelse og pleje
Ejerens vedligeholdelse
tUdskiftning af pærer i udvendige
lygter
Forlygter (med Xenon Fusion-
forlygter)
Pærer til nær-/fjernlys
Det er ikke muligt selv at udskifte
pærerne til nær-/fjernlys. Hvis en pære
skal skiftes, skal du kontakte en specialist.
Vi anbefaler et autoriseret
Mazda-værksted.
Forlygter (med halogenforlygter)
Pærer til nærlys
1. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre, og
motoren slukkes.
2. Sør
g for, at forlygterne er slukket.
Udskift aldrig selv xenon fusion-
pærer:
Det kan være farligt selv at udskifte
xenon fusion-pærer. Fordi xenon
fusion-pærer kræver høj spænding,
består der en risiko for at få elektrisk
stød, hvis pærerne håndteres
ukorrekt. Kontakt en fagekspert, når
udskiftning er nødvendig. Vi
anbefaler et autoriseret
Mazda-værksted.
Rør aldrig ved glasset på en
halogenpære med de bare hænder, og
brug altid øjenbeskyttelse under
håndtering af og arbejde med pærerne:
Det er farligt, hvis en halogenpære
går i stykker. Disse pærer indeholder
sammenpressede gasser. Hvis en pære
går i stykker, eksploderer den, og de
flyvende glassplinter kan medføre
alvorlig personskade.
Hvis du rører pæreglasset med de
bare hænder, kan naturlige
kropsvæsker få pæren til at blive for
varm og eksplodere, når den tænder.
Hold altid børn væk fra
halogenpærer:
Det er farligt at lege med halogenpærer.
Du kan komme alvorligt til skade, hvis
du taber en halogenpære eller
ødelægger den på anden måde.
ADVARSELBEMÆRK
•Hvis en pære skal skiftes, skal du
kontakte en fagekspert. Vi anbefaler
et autoriseret Mazda-værksted.
•Hvis du ved en fejl kommer til at
røre halogenpæren, skal den renses
med sprit, før den tages i brug.
•Brug
indpakningen fra den nye
pære til straks at bortskaffe den
gamle pære, og hold børn væk
fra pæren.

6-53
Vedligeholdelse og pleje
Ejerens vedligeholdelse
3. Træk i midterdelen af plastikholderne,
og fjern dem.
4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.5. Fjern ledningen fra enheden ved at
trykke tappen på strømlednin
gen ind
og trække ledningen nedad.
6. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
7.
En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Pærer til fjernlys (med kørelys)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
Afmontering
Montering
