warning MAZDA MODEL 3 HATCHBACK 2015 Instruktionsbog (in Danish)

4-2
i-ACTIVSENSE ............................ 4-100
i-ACTIVSENSE*............................ 4-100
Adaptivt forlygtesystem (AFS)*..... 4-103
High Beam Control-system
(HBC)* ........................................... 4-104
Lane Departure Warning System
(LDWS)* ........................................ 4-107
Rear Vehicle Monitoring-system
(RVM)* ........................................... 4-114
Distance Recognition Support
System (DRSS)* ............................. 4-120
Mazda Radar Cruise
Control (MRCC)* ........................... 4-123
Justerbar hastighedsbegrænser*...... 4-133
Smart City Brake Support
(SCBS)* .......................................... 4-139
Smart Brake Support (SBS)* .......... 4-145
Fremaddetekterende kamera
(FSC)*............................................. 4-148
Radarsensor (front)* ....................... 4-150
Lasersensor (front)* ........................ 4-153
Radarsensorer (bag)* ...................... 4-155
Fartpilot ........................................ 4-156
Fartpilot*......................................... 4-156
System til overvågning
af dæktryk..................................... 4-161
System til overvågning
af dæktryk* ..................................... 4-161
Dieselpartikelfilter
(SKYACTIV-D 2.2)....................... 4-165
Dieselpartikelfilter
(SKYACTIV-D 2.2) ........................ 4-165
Bakskærm ..................................... 4-166
Bakskærm* ..................................... 4-166
Parkeringsfølersystem ................. 4-175
Parkeringsfølersystem* ................... 4-175
*Visse modeller.

4-37
Under kørsel
Instrumentgruppe og display
Bilens hastighedsalarm kan indstilles vha. følgende procedure.
1. Tryk på kontakten INFO på skærmen med hastighedsalarmen.
2. Vælg ON, og tryk på INFO-kontakten.
3. Indstil bilens hastighed ved at trykke på op- eller nedknappen for INFO og derefter
trykke på knappen INFO.
tLDWS-display
Viser den aktuelt indstillede systemstatus.
Se "Lane Departure Warning System (LDWS)" på side 4-107.
tAdvarsel (displayindikation)
Der vises en meddelelse for at give brugeren besked om systemets driftsstatus og fejlfunktioner
eller unormale tilstande.
Hvis advarselslampen tændes/blinker samtidigt, eller der vises et symbol på displayet, skal
du kontrollere oplysninger om advarselslampen eller symbolet. (side 4-40)
Når der kun vises en meddelelse, skal du se afsnittet "Meddelelse på multiinformationsdisplayet".
(side 7-45)
BEMÆRK
•Hastighedsalarmen skal altid indstilles i henhold til de trafikregler og fartgrænser, der
gælder i det land/den by, bilen kører i. Du skal desuden altid selv kontrollere bilens
hastighed ved hjælp af speedometeret.
•Bilens hastighedsalarm kan indstilles til mellem 30 og 250 km/t.

4-100
Under kørsel
i-ACTIVSENSE
i-ACTIVSENSE er en samlet betegnelse, der dækker over en række avancerede
sikkerheds- og kørselshjælpsystemer, der bruger et fremaddetekterende kamera (FSC)
og radarsensorer. Disse systemer består af aktive sikkerheds- og uheldsforebyggende
sikkerhedssystemer.
Disse systemer er udviklet til at assistere føreren i sikker kørsel ved at mindske belastningen
af føreren og hjælpe med at undgå kollisioner eller mindske deres alvorsgrad. Da hvert
system har sine begrænsninger, bør du dog altid køre forsigtigt og ikke udelukkende forlade
dig på systemerne.
tAktiv sikkerhedsteknologi
Aktiv sikkerhedsteknologi understøtter sikker kørsel ved at hjælpe føreren med at identificere
potentielle farer og undgå ulykker.
Systemer, der understøtter førerens opmærksomhed
Natlig synlighed
Adaptivt forlygtesystem (AFS) ..................................................................................... 4-103
High Beam Control-system (HBC)............................................................................... 4-104
Detektering fremad/bagud
Lane Departure Warning System (LDWS) ................................................................... 4-107
Rear Vehicle Monitoring-system (RVM) ...................................................................... 4-114
Registrering af afstanden mellem biler
Distance Recognition Support System (DRSS) ............................................................ 4-120
Kørselshjælpsystemer
Afstand mellem biler
Mazda Radar Cruise Control (MRCC) ......................................................................... 4-123
Hastighedskontrol
Justerbar hastighedsbegrænser ...................................................................................... 4-133
i-ACTIVSENSE*
*Visse modeller.

4-101
Under kørsel
i-ACTIVSENSE
tUheldsforebyggende sikkerhedsteknologi
Uheldsforebyggende sikkerhedsteknologi er designet til at bistå føreren i at undgå
sammenstød eller mindske deres styrke i situationer, hvor de ikke kan undgås.
Mindskning af sammenstødsskader ved lav hastighed
Fremadkørsel
Smart City Brake Support (SCBS)................................................................................ 4-139
Reduktion af kollisionsskader ved mellem/lav hastighed
Smart Brake Support (SBS) .......................................................................................... 4-145
tKamera og sensorer
Fremaddetekterende kamera (FSC)
Det fremaddetekterende kamera (FSC) bestemmer betingelserne forud for bilen under
kørsel om natten og detekterer vognbaner. Følgende systemer bruger ligeledes det
fremaddetekterende kamera (FSC).
•High Beam Control-
system (HBC)
•Lane Departure Warning System (LDWS)
Det fremaddetekterende kamera (FSC) er installeret øverst på forruden i nærheden af bakspejlet.
Se afsnittet "Fremaddetekterende kamera (FSC)" på side 4-148.
Radarsensor (front)
Radarsensoren (front) fungerer ved at registrere de radiobølger, der sendes fra radarsensoren
og reflekteres fra en bil forude. Følgende systemer bruger også radarsensoren (front).
•Mazda Radar Cruise Control (MRCC)
•Distance Recognition Support System (DRSS)
•Smart Brake Support (SBS)
Radarsensoren (front) er monteret bag kølergitteret.
Se afsnittet "Radarsensor (front)" på side 4-150.
Lasersensor (front)
Lasersensoren udsender en næsten infrarød laserstråle og modtager den stråle, der reflekteres
fra overfladen af en bil foran. Den detekterede stråle bruges derefter til målingen. Følgende
systemer bruger også lasersensoren (front).
•Smart City Brake Support (SCBS)
Lasersensoren (front) er installeret øverst på forruden i nærheden af bakspejlet. Se afsnittet
"Lasersensor (front)" på side 4-153.

4-107
Under kørsel
i-ACTIVSENSE
LDWS giver føreren besked om, at bilen muligvis forlader sin vognbane.
Systemet detekterer de hvide eller gule linjer på vejbanen vha det fremaddetekterende kamera
(FSC). Hvis systemet bestemmer, at bilen muligvis afviger fra sin vognbane, gives føreren
besked ved, at den grønne LDWS-indikator blinker, og LDWS-advarselslyden afspilles.
Se afsnittet "Fremaddetekterende kamera (FSC)" på side 4-148.
Brug LDWS, når du kører bilen på veje med hvide eller gule linjer.
Advarselslampen blinker, når der er en fejlfunktion i systemet.
Se afsn
ittet "Advarselslamper" på side 4-41.
Lane Departure Warning System (LDWS)*
Fremaddetekterende kamera (FSC)
Orange LDWS-advarselslampe/
grøn LDWS-indikatorlampe
*Visse modeller.

4-112
Under kørsel
i-ACTIVSENSE
tAfbrydelse af systemet
Du kan annulleres LDWS ved at trykke
på LDWS-kontakten. Den grønne/orange
LDWS-indikator i instrumentgruppen
slukkes. Vognbaneindikationen, der vises i
det aktive kørselsdisplay (instr
umentgruppe
type A
*1) eller multiinformationspanelet
(instrumentgruppe type B*1) slukkes.
*1 Du kan finde ud af, hvilken type
instrumentgruppe din Mazda er
udstyret med ved at se afsnittet
"Måleinstrumenter" på side 4-24.
tLDWS-advarsel
Hvis systemet bestemmer, at bilen
muligvis afviger fra sin vognbane, mens
systemet er aktivt, lyder LDWS-advarslen,
og den grønne LDWS-indikator blinker.
Se "Advarselslyd for Lane Departure
Warning System (LDWS)"
på side 7-52.
I det aktive kørselsdisplay (instrumentgruppe
type A*1) eller multiinformationspanelet
(instrumentgruppe type B*1) vises den
retning, som systemet registrerede, at
bilen muligvis afviger fra dens vognbane i.
Betjen rattet tilstrækkeligt, og kør i midten
af vognbanen.
*1 Du kan finde ud af, hvilken type
instrumentgruppe din Mazda er
udstyret med ved at se afsnittet
"Måleinstrumenter" på side 4-24.
Displayindikation
BEMÆRK
•Når der er gået ca. 5 sekunder, hvor
retningsindikatorgrebet har været
aktivt, kan LDWS-advarslen blive
aktiveret, hvis bilen er tæt på en hvid
eller gul linje.
•Følsomheden af advarslen
(følsomhed, hvormed systemet
bestemmer førerens intentionelle
vognbaneskift) kan ændres.
Se afsnittet "Tilpasningsmuligheder"
på side 9-16.

4-148
Under kørsel
i-ACTIVSENSE
Bilen er udstyret med et fremaddetekterende kamera (FSC). Der er placeret et
fremaddetekterende kamera (FSC) i nærheden af bakspejlet, som bruges af følgende systemer.
•High Beam Control-system (HBC)
•Lane Departure Warning System (LDWS)
Det fremaddetekterende kamera (FSC) bestemmer betingelserne forud for bilen under
kørsel om natten og detekterer vognbaner. Afstanden, hvorved det fremaddetekterende
kamera (FSC) kan detektere objekter, varierer efter omgivelsesbetingelserne.
Fremaddetekterende kamera (FSC)*
Fremaddetekterende kamera (FSC)
*Visse modeller.

4-149
Under kørsel
i-ACTIVSENSE
Overhold følgende forholdsregler for at sikre korrekt funktion af FSC-kameraet.
•Fjern ikke FSC-dækslet.
•Placer ikke objekter på instrumentpanelet, som reflekterer lys.
•Sæt ikke tilbehør, klistermærker eller film på forruden i nærheden af FSC-kameraet.
Hvis der findes objekter foran FSC-linsen (selv et gennemsigtigt klistermærke),
vil de medføre, at systemet ikke fungerer korrekt.
•Hold altid forrudeglasset omkring kameraet rent
ved at fjerne snavs eller dug.
Brug forrudeafrimeren til at fjerne dug på forruden.
•Ved rengøring af forruden må der ikke komme glasrens eller lignende
rengøringsmidler på FSC-linsen. Desuden må FSC-linsen ikke berøre
s.
•Kontakt en fagekspert for at få rengjort den indvendige side af forruden omkring
FSC-kameraet. Vi anbefaler et autoriseret Mazda-værksted.
•Pas på ikke at ridse FSC-linsen, og sørg for, at den ikke bliver snavset. Kameraet må
heller ikke adskilles. Hvis det gøres, kan det resultere i beskadigelse eller fejlfunktion.
•Kontakt en fagekspert, før der udføres reparationer omkring FSC-kameraet. Vi anbefaler
et autoriseret Mazda-værksted.
•Det fremaddetekterende kamera (FSC) er installeret på forruden. Kontakt en fagekspert,
når reparation og udskiftning er nødvendig. Vi anbefaler et autoriseret Mazda-værksted.
•Ved udførelse af reparationer omkring bakspejlet skal du kontakte en fagekspert.
Vi anbefaler et autoriseret Mazda-værksted.
•Kontakt en fagekspert for at få renset linsen i det fremaddetekterende kamera (FSC).
Vi anbefaler et autoriseret Mazda-værksted.
•Slå ikke på, og anvend ikke stærk styrke på FSC-kameraet eller området omkring det.
Hvis der anvendes stor kraft, skal du indstille brugen af Lane Departure Warning
System (LDWS) og High Beam Control System (HBC), og du skal kontakte en
fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
•Den retning, som FSC-kameraet peger i, er blevet finjusteret. Du må ikke ændre
monteringspositionen af FSC-kameraet eller fjerne det. Hvis det gøres, kan det
resultere i beskadigelse eller fejlfunktion.
FORSIGTIG

9-17
Tilpasningsmuligheder
Specifikationer
Sikkerhed
Advarselssy-
stem til vogn-
baneskift
(LDWS) Se
afsnittet
"Advarselssy-
stem til vogn-
baneskift
(LDWS)" på
side 4-107.Advarselslyden for Lane
Departure Warning
System (LDWS)
kan ændres.
*2
Buldren Bip/buldrenX
Se afsnittet
"Indstillinger"
på side 5-71.—X
Lydstyrken af
advarselslyden
for Lane
Departure
Warning
System
(LDWS) kan
ændres.Buldren LavHøj/Mid./
LavX
Se afsnittet
"Indstillinger"
på side 5-71.
—X
Bip Lav Fjern-/nærlysX
Se afsnittet
"Indstillinger"
på side 5-71.
—X
Følsomheden af advarslen
for Lane Departure
Warning System (LDWS)
kan ændres.MellemOfte/Mellem/
SjældentX
Se afsnittet
"Indstillinger"
på side 5-71.
—X
Advarselstimingen,
hvorved Lane Departure
Warning System (LDWS)
bestemmer, at bilen kan
have afveget fra dens
vognbane, kan ændres.AdaptivtAdaptiv/
Tidligt/
Mellem/
SenX
Se afsnittet
"Indstillinger"
på side 5-71.
—X
Overvågnings-
system på
bilens bag-
ende (RVM)
Se "Overvåg-
ningssystem
på bilens bag-
ende (RVM)"
på side 4-114.Lydstyrken af
RVM-advarselslyden kan
ændres.HøjFjernlys/
Nærlys/
FraX
Se afsnittet
"Indstillinger"
på side 5-71.
—X
PunktFunktionFa-
briksindstil-
lingTilgængelige
indstillingerÆndring af indstillinger
123

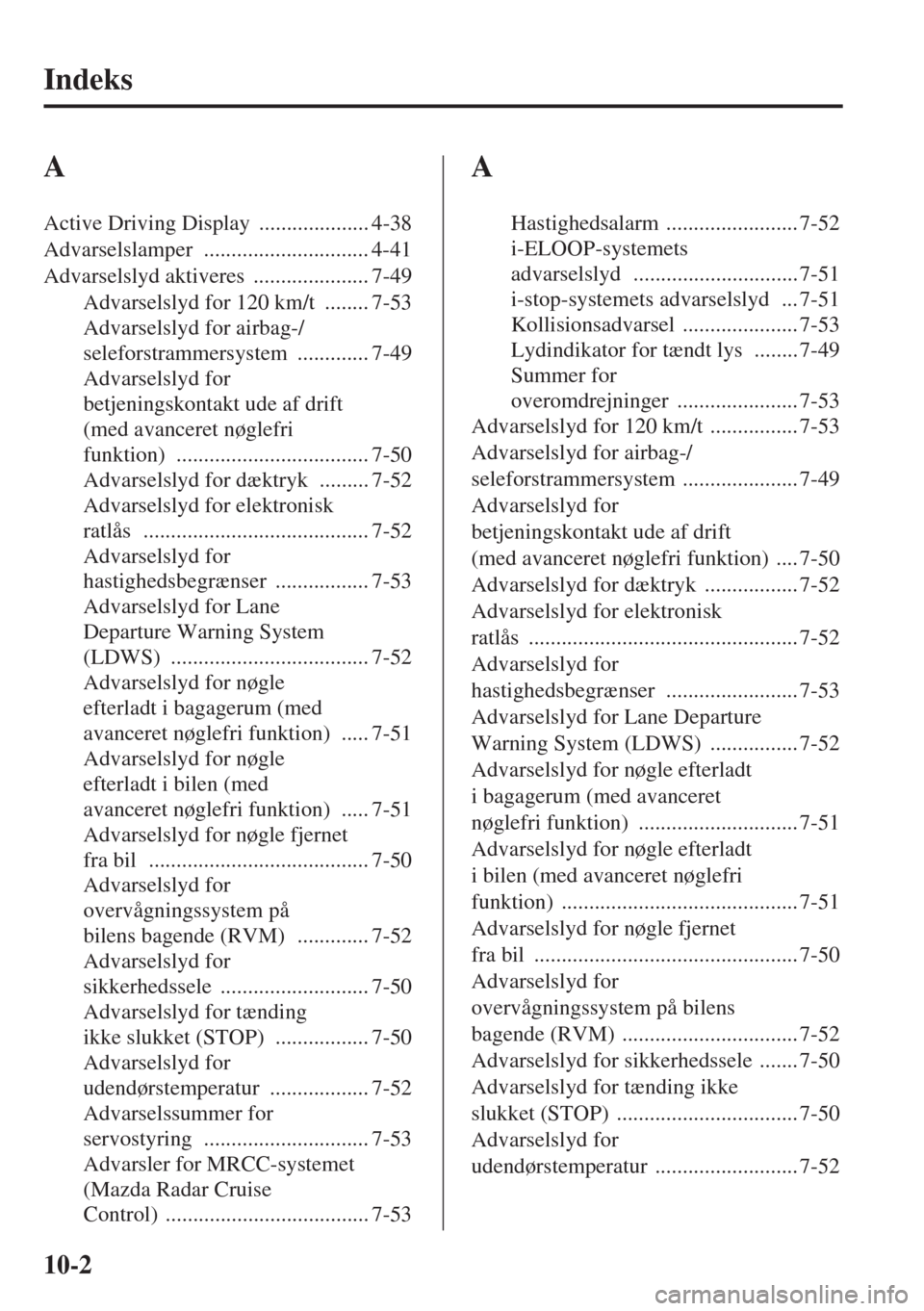

10-2
Indeks
A
Active Driving Display .................... 4-38
Advarselslamper
.............................. 4-41
Advarselslyd aktiveres
.....................7-49
Advarselslyd for 120 km/t
........7-53
Advarselslyd for airbag-/
seleforstrammersystem
.............7-49
Advarselslyd for
betjeningskontakt ude af drift
(med avanceret nøglefri
funktion)
...................................7-50
Advarselslyd for dæktryk
.........7-52
Advarselslyd for elektronisk
ratlås
.........................................7-52
Advarselslyd for
hastighedsbegrænser
.................7-53
Advarselslyd for Lane
Departure Warning System
(LDWS)
....................................7-52
Advarselslyd for nøgle
efterladt i bagagerum (med
avanceret nøglefri funktion)
.....7-51
Advarselslyd for nøgle
efterladt i bilen (med
avanceret nøglefri funktion)
.....7-51
Advarselslyd for nøgle fjernet
fra bil
........................................7-50
Advarselslyd for
overvågningssystem på
bilens bagende (RVM)
.............7-52
Advarselslyd for
sikkerhedssele
...........................7-50
Advarselslyd for tænding
ikke slukket (STOP)
.................7-50
Advarselslyd for
udendørstemperatur
..................7-52
Advarselssummer for
servostyring
..............................7-53
Advarsler for MRCC-systemet
(Mazda Radar Cruise
Control)
.....................................7-53
A
Hastighedsalarm ........................7-52
i-ELOOP-systemets
advarselslyd
..............................7-51
i-stop-systemets advarselslyd
...7-51
Kollisionsadvarsel
.....................7-53
Lydindikator for tændt lys
........7-49
Summer for
overomdrejninger
......................7-53
Advarselslyd for 120 km/t
................7-53
Advarselslyd for airbag-/
seleforstrammersystem
.....................7-49
Advarselslyd for
betjeningskontakt ude af drift
(med avanceret nøglefri funktion)
....7-50
Advarselslyd for dæktryk
.................7-52
Advarselslyd for elektronisk
ratlås
.................................................7-52
Advarselslyd for
hastighedsbegrænser
........................7-53
Advarselslyd for Lane Departure
Warning System (LDWS)
................7-52
Advarselslyd for nøgle efterladt
i bagagerum (med avanceret
nøglefri funktion)
.............................7-51
Advarselslyd for nøgle efterladt
i bilen (med avanceret nøglefri
funktion)
...........................................7-51
Advarselslyd for nøgle fjernet
fra bil
................................................7-50
Advarselslyd for
overvågningssystem på bilens
bagende (RVM)
................................7-52
Advarselslyd for sikkerhedssele
.......7-50
Advarselslyd for tænding ikke
slukket (STOP)
.................................7-50
Advarselslyd for
udendørstemperatur
..........................7-52
