ECU MAZDA MODEL 3 HATCHBACK 2015 Manualul de utilizare (in Romanian)

Becurile
Sedan SportCu faruri cu xenon
Cu faruri cu halogen
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-53

AVERTISMENT
Nu înlocuiţi singuri lămpile cu
xenon:
Este periculos să înlocuiţi singuri
lămpile cu xenon. Deoarece lămpile
cu xenon funcţionează la tensiuni
înalte, există pericolul electrocutării
atunci când nu sunt manevrate
corect. Atunci când este necesară
înlocuirea lămpilor, consultaţi un
service autorizat, recomandarea
noastră fiind un reprezentant
autorizat Mazda.
Nu atingeţi niciodată cu mâna direct
porţiunea de sticlă a unui bec cu
halogen și purtaţi întotdeauna
ochelari de protecţie atunci când
manevraţi becuri cu halogen sau
lucraţi în apropierea acestora:
Spargerea unui bec cu halogen este
periculoasă. Aceste becuri conţin
gaz sub presiune. Dacă se sparge,
becul va exploda și cioburile
proiectate de explozie pot provoca
răni grave.
Dacă sticla becului este atinsă cu
mâinile goale, grăsimea corpului
poate provoca supraîncălzirea
becului și explozia acestuia atunci
când este aprins.
Nu lăsaţi becurile cu halogen la
îndemâna copiilor:
Este periculos să lăsaţi copiii să se
joace cu becurile cu halogen. Este
periculos să scăpaţi pe jos sau să
spargeţi becurile cu halogen.
ATENŢIE
La scoaterea lentilei sau a unităţii
optice cu ajutorul unei șurubelniţe cu
cap plat, asiguraţi-vă că aceasta nu intră
în contact cu borna din interior. Dacă
șurubelniţa cu cap plat intră în contact
cu borna, poate să apară un scurtcircuit.
NOTĂ
•Pentru înlocuirea becurilor, consultaţi
un service autorizat, recomandarea
noastră fiind un reprezentant
autorizat Mazda.
•Dacă becul cu halogen este atins din
greșeală, trebuie curăţat cu alcool
înainte de utilizare.
•Utilizaţi capacul de protecţie și
ambalajul becului înlocuitor pentru
aruncarea corectă a becului vechi, în
afara oricărui pericol pentru copii.
tÎnlocuirea becurilor exterioare
Farurile (cu lămpi cu xenon pentru
faruri)
Becurile pentru faza scurtă/lungă
Nu puteţi înlocui singur becurile pentru
faza scurtă/faza lungă. Becurile trebuie
înlocuite de un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-55

Farurile (cu faruri cu halogen)
Becurile pentru faza scurtă
1. Dacă schimbaţi becul din dreapta,
porniţi motorul, rotiţi complet volanul
la stânga și opriţi motorul. Dacă
schimbaţi becul din stânga, rotiţi
volanul la dreapta și opriţi motorul.
2. Butonul pentru faruri trebuie să fie în
poziţia închis.
3. Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele.

Demontare
Montare
4. Rotiţi șurubul în sens invers acelor de
ceasornic, scoateţi-l și daţi parţial la o
parte apărătoarea de noroi.

5. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul în
jos.

6. Rotiţi ansamblul bec-soclu pentru a-l
demonta. Scoateţi cu grijă becul din
locașul din oglinda concavă a farului,
trăgându-l ușor.

7. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-56

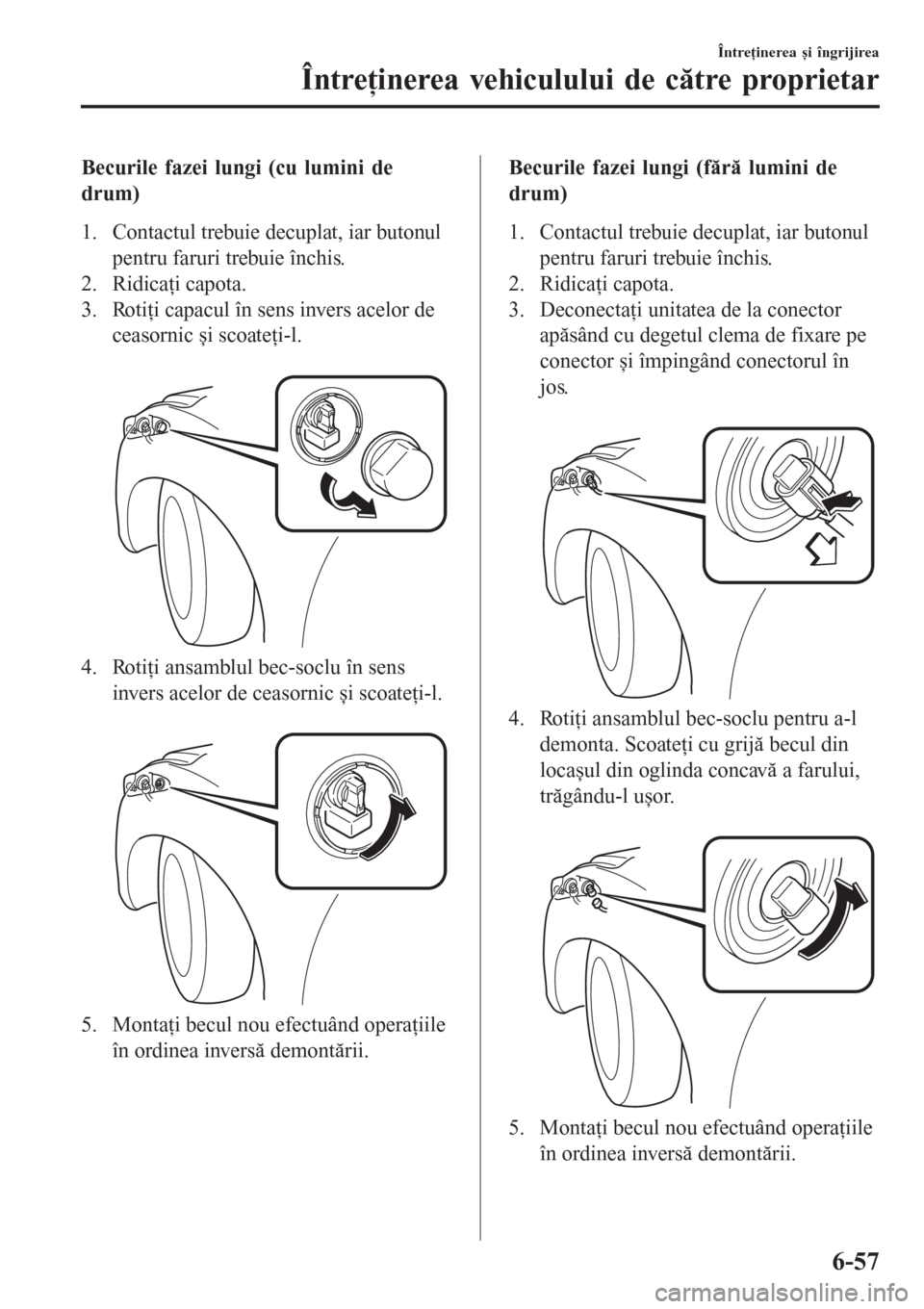

Becurile fazei lungi (cu lumini de
drum)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Ridicaţi capota.
3. Rotiţi capacul în sens invers acelor de
ceasornic și scoateţi-l.

4. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.

5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Becurile fazei lungi (fără lumini de
drum)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Ridicaţi capota.
3. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul în
jos.

4. Rotiţi ansamblul bec-soclu pentru a-l
demonta. Scoateţi cu grijă becul din
locașul din oglinda concavă a farului,
trăgându-l ușor.

5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-57

Luminile de drum/luminile de poziţie
(cu faruri cu xenon)
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
Semnalizatoarele de direcţie faţă,
lămpile de poziţie (cu faruri cu
halogen)
1. Dacă schimbaţi becul din dreapta,
porniţi motorul, rotiţi complet volanul
la stânga și opriţi motorul. Dacă
schimbaţi becul din stânga, rotiţi
volanul la dreapta și opriţi motorul.
2. Butonul pentru faruri trebuie să fie în
poziţia închis.
3. Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele.

Demontare
Montare
4. Rotiţi șurubul în sens invers acelor de
ceasornic, scoateţi-l și daţi parţial la o
parte apărătoarea de noroi.

5.(Semnalizatoarele de direcţie din
faţă)
Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.

6. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-58

7. Scoateţi becul din soclu.
Semnalizatoarele de direcţie faţă

Luminile de poziţie (cu faruri cu
halogen)

8. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Farurile de ceaţă
*
1. Dacă schimbaţi becul din dreapta,
porniţi motorul, rotiţi complet volanul
la stânga și opriţi motorul. Dacă
schimbaţi becul din stânga, rotiţi
volanul la dreapta și opriţi motorul.
2. Butonul pentru luminile de ceaţă
trebuie să fie în poziţia închis.
3.Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi opritoarele.

Demontare
Montare
4. Rotiţi șurubul în sens invers acelor de
ceasornic, scoateţi-l și daţi parţial la o
parte apărătoarea de noroi.

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-59

5.Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul în jos.

6. Rotiţi ansamblul bec-soclu pentru a-l
demonta. Scoateţi cu grijă becul din
locașul din oglinda concavă a farului,
trăgându-l ușor.

7. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Indicatoarele de direcţie laterale,
stopurile (tipul cu leduri), luminile de
poziţie (tipul cu leduri), luminile de
poziţie (de pe partea capotei
portbagajului/hayonului)*, lampa
centrală de frână
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
Indicatoarele de direcţie din spate,
stopurile/luminile de poziţie (tipul cu
becuri)
Sedan
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-60*Anumite modele.

3. Scoateţi finiţia de la capătul
portbagajului.

Montare Demontare
4. Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele.
5. Desprindeţi finiţia de pe laterala
portbagajului.

Demontare
Montare
6. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
Semnalizatoarele de direcţie spate

Stopurile/lămpile de poziţie (tipul
cu becuri)

7. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.
Semnalizatoarele de direcţie spate

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-61

Stopurile/lămpile de poziţie (tipul
cu becuri)

8. Scoateţi becul trăgându-l spre exterior.
Indicatoarele de direcţie din spate,
stopurile/luminile de poziţie (tipul
cu becuri)

9. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Sport
(Partea stângă)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Scoateţi capacul.

3. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
Semnalizatoarele de direcţie spate

Stopurile/lămpile de poziţie (tipul
cu becuri)

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-62

4. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.
Semnalizatoarele de direcţie spate

Stopurile/lămpile de poziţie (tipul
cu becuri)

5. Scoateţi becul trăgându-l spre exterior.
Indicatoarele de direcţie din spate,
stopurile/luminile de poziţie (tipul
cu becuri)
6. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
7. Introduceţi capetele capacului și
montaţi capacul.

Gheare de
prindere
NOTĂ
Verificaţi buna instalare a capacului.
(Partea dreaptă)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Rotiţi butonul și scoateţi capacul.

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-63
