Page 35 of 727
Advarselssystemer for
sikkerhedssele
Hvis systemet registrerer, at passagerens
sikkerhedssele ikke er spændt, gives
passageren besked herom vha.
advarselslampen eller -lyden.
Se afsnittet "Fejlretning" på side 7-40.
Se afsnittet "Advarselslyd for
sikkerhedsseler" på side 7-49.
Indikatorlys for sikkerhedsseler
(bagsæde) (grønt) *
Lampen tændes, når tændingen slås til, og
en bagsædesele spændes, og vil derefter
blive sluttet efter ca. 30 sekunder.
Seleforstrammer- og
selekraftbegrænsersystem
på forsæderne
Med henblik på at sikre maksimal
beskyttelse er førersædet og det forreste
passagersæde forsynet med
seleforstrammer- og
selekraftbegrænsersystemer.
Sikkerhedsselen skal placeres korrekt, for
at begge disse systemer kan fungere efter
hensigten.
Seleforstrammere:
Når der registreres en kollision, aktiveres
seleforstrammerne samtidigt med airbags
´ene.
Du finder oplysninger om udløsning af
airbags i afsnittet "Kriterier for udløsning
af SRS-airbags" (side 2-52).
Oprulningsmekanismerne strammer
hurtigt selerne, mens airbags´ene udløses.
Hvis bilens airbags og seleforstrammere
har været udløst, skal de udskiftes.
En systemfejl eller betjeningsbetingelserne
angives med en advarsel.
Se afsnittet "Advarselslamper og
indikatorer" på side 4-41.
Se afsnittet "Advarselslyd for airbag-/
seleforstrammersystem" på side 7-48.
(Med kontakt til deaktivering af airbag
ved forreste passagersæde)
Seleforstrammersystemet ved det forreste
passagersæde er som airbaggen ved
førersædet og sidepassagersædet desuden
designet til kun at blive udløst, når
kontakten til deaktivering af airbag ved
forreste passagersæde står i stillingen ON.
Vigtigt sikkerhedsudstyr
Selesystemer
*Visse modeller.2-17

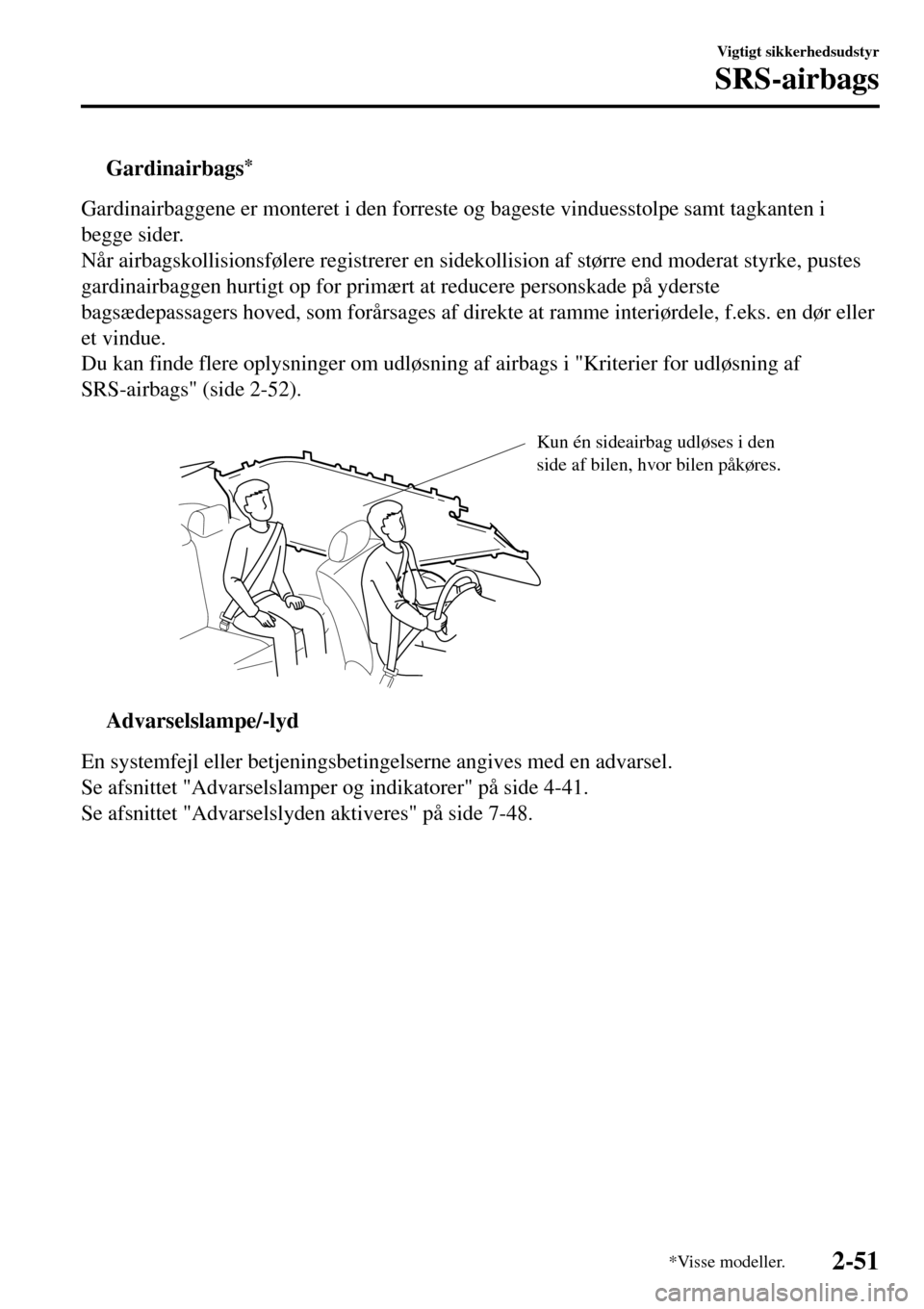

Page 69 of 727
tGardinairbags*
Gardinairbaggene er monteret i den forreste og bageste vinduesstolpe samt tagkanten i
begge sider.
Når airbagskollisionsfølere registrerer en sidekollision af større end moderat styrke, pustes
gardinairbaggen hurtigt op for primært at reducere personskade på yderste
bagsædepassagers hoved, som forårsages af direkte at ramme interiørdele, f.eks. en dør eller
et vindue.
Du kan finde flere oplysninger om udløsning af airbags i "Kriterier for udløsning af
SRS-airbags" (side 2-52).
Kun én sideairbag udløses i den
side af bilen, hvor bilen påkøres.
ttAdvarselslampe/-lyd
En systemfejl eller betjeningsbetingelserne angives med en advarsel.
Se afsnittet "Advarselslamper og indikatorer" på side 4-41.
Se afsnittet "Advarselslyden aktiveres" på side 7-48.
Vigtigt sikkerhedsudstyr
SRS-airbags
*Visse modeller.2-51
Page 75 of 727
BEMÆRK
Føreren skal have nøglen på sig for at
sikre, at systemet fungerer korrekt.
Ekstranøgle Fjernbetjening
Nummerplade til nøglekode
Hvis du vil bruge ekstranøglen, skal du
trække den ud af fjernbetjeningen, mens
du trykker på grebet.
Greb
Nøglefrit adgangssystem
Dette system bruger nøgleknapper til
fjernbetjening af låsene på døre og
bagklap og åbner bagklappen.
Systemet kan starte motoren, uden at det
er nødvendigt at tage nøglen ud af din
taske eller lomme.
Hvis bilen har et tyverialarmsystem, kan
dette også fjernbetjenes.
Systemfejl eller betjeninger angives med
følgende advarselslamper eller -lyde.
•Advarselslampe for nøgle (rød)
Se afsnittet "Advarselslamper og
indikatorer" på side 4-41.
•Advarselslyd for tænding ikke slukket
(STOP)
Se afsnittet "Advarselslyd for tænding
ikke slukket (STOP)" på side 7-49.
•Advarselslyd for nøgle fjernet fra bil
Se afsnittet "Advarselslyd for nøgle
fjernet fra bil" på side 7-49.
Hvis der opstår problemer med nøglen,
skal du kontakte en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
Hvis din nøgle bliver væk eller stjålet, skal
du så hurtigt som muligt kontakte et
autoriseret Mazda-værksted for at få en ny
og for at få gjort den mistede eller stjålne
fjernbetjening ubrugelig.
FORSIGTIG
Ændringer eller modifikationer, der
ikke er udtrykkeligt godkendt af den
part, der er ansvarlig for
overensstemmelse, kan gøre udstyret
ubrugeligt.
Før kørsel
Nøgler
3-3
Page 141 of 727
4Under kørsel
Oplysninger angående sikker kørsel og standsning.
Start/stop af motoren........................ 4-4
Tændingskontakt.......................... 4-4
Start af motoren............................ 4-6
Slukning af motoren................... 4-12
i-stop
*......................................... 4-13
Instrumentpanel og display............ 4-23
Måleinstrumenter........................4-23
Multiinformationsdisplay
*..........4-32
Active Driving Display
*............. 4-38
Advarselslamper og
indikatorer...................................4-41
Betjening af manuel gearkasse....... 4-49
Skiftemønster for manuel
gearkasse.....................................4-49
Automatgear.................................... 4-52
Betjening af automatgear............4-52
Gearlåsesystem........................... 4-53
Gearområder............................... 4-54
Manuelt gearskifte...................... 4-56
Direkte tilstand
*.......................... 4-63
Kørselstip....................................4-64
Kontakter og kontrolknapper........ 4-65
Lyskontrol................................... 4-65
Tågeforlygter
*.............................4-71
Tågebaglygter
*........................... 4-72
Blinklys og signal for
vognbaneskift............................. 4-74
Forrudeviskere og -vasker.......... 4-75
Bagrudevisker og -vasker
*......... 4-78
Forlygtevasker
*.......................... 4-79
Elbagrude....................................4-79
Horn............................................ 4-81
Havariblink................................. 4-82
Bremse.............................................. 4-83
Bremsesystem............................. 4-83
Signalsystem ved nødstop.......... 4-88
Bakkestartshjælp (HLA)
*........... 4-89
ABS/TCS/DSC................................. 4-90
Blokeringsfri bremser (ABS)..... 4-90
Traction Control System
(vejgrebssystem)
*....................... 4-91
Dynamic Stability Control
(dynamisk
stabilitetskontrol)
*...................... 4-92
i-ELOOP.......................................... 4-94
i-ELOOP
*................................... 4-94
Brændstoføkonomiovervågning..... 4-97
Brændstoføkonomiovervågning
*.................................................. 4-97
*Visse modeller.4-1
Page 145 of 727
ADVARSEL
Før du forlader førersædet, skal
tændingen altid slukkes,
parkeringsbremsen aktiveres, og
gearvælgeren stå i stillingen P
(automatgear) eller i stillingen 1 eller
R (manuelt gear):
Det er farligt at forlade førersædet
uden at slukke for tændingen, aktivere
parkeringsbremsen og stille
gearvælgeren i stillingen P
(automatgear) eller i stillingen 1 eller
R (manuelt gear). Det kan føre til
uventet bevægelse af bilen, som
risikerer at medføre en ulykke.
Hvis intentionen desuden er at forlade
bilen i en kort periode, er det vigtigt at
slå tændingen fra, fordi hvis den
efterlades i en anden position vil det
deaktivere nogle af bilens
sikkerhedssystemer og aflade batteriet.
BEMÆRK
(Låst rat)
Hvis den grønne indikator for
trykstartknappen blinker, og
advarselslyden lyder, angiver det, at
rattet ikke er låst op. Rattet låses op ved
at trykke på trykknappen, mens rattet
bevæges fra side til side.
ACC (elektrisk udstyr)
Noget af det elektriske udstyr vil fungere,
og den orange indikator tændes.
Rattet er ikke låst i denne position.
BEMÆRK
Det nøglefri adgangssystem fungerer
ikke, hvis starttrykknappen står i
positionen ACC, og dørene kan ikke
låses op eller i, selv hvis de er blevet
låst manuelt.
TIL
Dette er den normale indstilling, når
motoren er startet. Den orange indikator
slukkes. (Den orange indikator tændes, når
tændingen slås til og motoren ikke kører).
Nogle indikatorlamper/advarselslamper
skal kontrolleres, før motoren startes (side
4-41).
BEMÆRK
(SKYACTIV-G 1.5, MZR 1.6,
SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Når starttrykknappen trykkes til tændt
position høres lyden af
brændstofpumpens motor, der kører tæt
på brændstoftanken. Dette er ikke tegn
på noget unormalt.
Under kørsel
Start/stop af motoren
4-5
Page 167 of 727
Ty p e C
Fuld
1/4 fuld
Tom
Hvis advarselslampen for lavt
brændstofniveau lyser, eller
brændstofniveauet er meget lavt, skal du
fylde brændstof på så hurtigt som muligt.
Se afsnittet "Advarselslamper" på side
4-41.
BEMÆRK
•Efter genoptankning kan det vare et
stykke tid, før viseren stabiliseres.
Viseren kan endvidere afvige, mens
du kører på en stigning eller kurve,
da brændstoffet i tanken bevæger sig.
•Når displayet viser en fjerdedel eller
mindre resterende brændstof, har det
flere segmenter til at vise niveauet af
resterende brændstof i større detaljer.
•Pilens retning () viser, at
brændstofklappen sidder på venstre
side af bilen.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Hvis der forekommer uoverensstemmelser
i motorens ydelse, eller motoren staller
som følge af tilstande med lavt
brændstofniveau, skal der så hurtigt som
muligt påfyldes mindst 10 liter brændstof.
ttInstrumentpanelbelysning
Når positionslysene tændes, mens
tændingen er slået til, dæmpes lysstyrken i
instrumentpanelet.
BEMÆRK
Når positionslysene tændes, tændes
indikatorlampen for positionslys i
instrumentgruppen.
Se afsnittet "Forlygter" på side 4-65.
Instrumentpanelets lysstyrke og belysning
kan indstilles ved at dreje på knappen.
•Lysstyrken dæmpes ved at dreje
kontakten til venstre. Der lyder en
biplyd, når kontakten er drejet til den
maksimalt laveste lysstyrke.
•Lysstyrken øges ved at dreje kontakten
til højre.
Svagt
Kraftigt
Under kørsel
Instrumentpanel og display
4-27
Page 181 of 727
Advarselslamper og indikatorer
Instrumentgruppen afhænger af modellen og specifikationerne.
Advarselslamper/indikatorer vises i et eller flere markerede områder Ty p e A
Type B
Type C
Midten af instrumentpanelet(Type med digital
hastighedsmåler)
(Type med analog hastighedsmåler
(med omdrejningstæller))
(Type med analog hastighedsmåler
(uden omdrejningstæller)) Instrumentgruppe
Under kørsel
Instrumentpanel og display
4-41
Page 182 of 727
tAdvarselslamper
Disse lamper tændes eller blinker for at give brugeren besked om systemets driftsstatus eller
om evt. systemfejl.
SignalAdvarselSide
Advarselslampe for bremsesystem*1*27-32
Advarselslampe for ABS-systemet*1
Advarselslampe for elek-
tronisk bremsekraftforde-
ling 7-32,
Advarselslampe for
ABS-systemet 7-35
Advarselslampe for ladesystem*17-32
Advarselslampe for motorolie*17-32
(Rød)Advarselslampe for høj kølervæsketemperatur
*17-32
(Orange)
*Advarselslampe for i-stop*17-35
Advarselslampe for fejl i servostyring*17-32
Hovedadvarselslampe*17-35
*Advarselslampe for elektrisk parkeringsbremse*17-35
Indikator for motorkontrol*17-35
Advarselslampe for automatgear*17-35
Advarselslampe for airbag-/seleforstrammersystem*17-35
*Advarselslampe for system til overvågning af dæktryk*1Blinkende 7-35, lyser
7-40
(Rød)Advarselslampe for nøgle
*1Fejlfunktion 7-35,
Undtagen fejlfunktion
7-40
(Orange)
*Advarselslampe for adaptive LED-forlygter*17-35
Under kørsel
Instrumentpanel og display
4-42*Visse modeller.
Page 194 of 727
Gearområder
•Indikatoren for skifteposition på
instrumentgruppen lyser. Se afsnittet
"Advarselslamper og indikatorer" på
side 4-41.
•Gearvælgeren skal stå i position P eller
N, før starteren kan betjenes.
P (parkering)
P låser gearkassen og forhindrer
forhjulene i at rotere.
ADVARSEL
Sæt altid gearvælgeren i position P, og
aktivér parkeringsbremsen:
Det er farligt kun at sætte
gearvælgeren i position P uden at
bruge parkeringsbremsen til at
forhindre bilen i at bevæge sig. Hvis P
ikke er nok til at holde bilen, kan den
begynde at rulle og forårsage en
ulykke.
FORSIGTIG
•Det kan beskadige gearkassen, hvis
du skifter til P, N eller R, mens bilen
er i bevægelse.
•Det kan beskadige gearkassen, hvis
du skifter til et køregear eller
bakgear, mens motoren kører
hurtigere end tomgang.
R (bakgear)
I position R kan bilen kun bakke. Bilen
skal stå helt stille, før der skiftes til eller
fra R, undtagen under særlige
omstændigheder, som beskrevet i afsnittet
"Rokning af bilen" (side 3-53).
BEMÆRK
(Med parkeringsfølersystem)
Når gearvælgeren skiftes til R-position,
mens tændingen er ON, aktiveres
parkeringsfølersystemet, og der
afspilles en biplyd.
Se afsnittet "Parkeringsfølersystem" på
side 4-220.
N (frigear)
I position N er hjul og gearkasse ikke låst.
Bilen vil rulle frit ved selv den mindste
hældning, medmindre parkeringsbremsen
eller bremserne er aktiveret.
ADVARSEL
Skift ikke fra position N eller P til et
køregear, hvis motoren kører hurtigere
end tomgang:
Det er farligt at skifte fra position N
eller P til et køregear, når motoren
kører hurtigere end tomgang. Det kan
sætte bilen i pludselig bevægelse og
føre til en ulykke eller alvorlig
personskade.
Under kørsel
Automatgear
4-54
Page 210 of 727
Nærlys, positionslys, baglygter,
nummerpladelys.
Sådan tændes lygterne
Når tændingskontakten og
forlygtekontakten er i følgende positioner,
tændes forlygterne, når oplåsningsknappen
for fjernbetjeningen trykkes, og bilen
modtager fjernbetjeningens signal.
Forlygterne slukkes efter udløb af en vis
tidsperiode (30 sekunder).
•Tændingskontakt: fra
•Forlygtekontakt: eller eller
Oplåsningsknap
Låseknap
BEMÆRK
•Betjeningen af belysningssystem ved
forladelse af hjemmet kan aktiveres
eller deaktiveres.
Se afsnittet "Tilpasningsmuligheder"
på side 9-17.
•Når oplåsningsknappen for
fjernbetjeningen er trykket, og bilen
modtager fjernbetjeningens signal,
slukkes forlygterne.
•Når forlygtekontakten stilles i
positionen
, slukker forlygterne.
ttJustering af forlygter*
Forlygternes lysvinkel ændrer sig med
antallet af passagerer og mængden af
bagage i bilen.
Automatisk
Vinklen af forlygterne justeres automatisk,
når de tændes.
Advarsels-/indikatorlampen lyser, når der
er en fejlfunktion i systemet.
Se afsnittet "Advarselslamper og
indikatorer" på side 4-41.
Manuel type
Justeringskontakten til forlygter bruges til
at justere forlygternes vinkler manuelt.
Under kørsel
Kontakter og kontrolknapper
4-70*Visse modeller.
