4–43
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Exhibición de conducción activa *
Receptor óptico Espejo Combinador
ADVERTENCIA
Siempre ajuste el brillo de la exhibición y la posición con el vehículo estacionado:
Es peligroso ajustar el brillo de la pantalla y la posición mientras conduce el vehículo
ya que al hacerlo puede distraer su atención del camino hacia adelante y resultar en un
accidente.
PRECAUCION
  No intente ajustar el ángulo o abra/cierre manualmente la exhibición de conducción
activa. Las huellas dactilares en la exhibición di¿ cultarán la visión y el uso de
demasiada fuerza al usarla podría resultar en daños.
  No coloque objetos cerca de la exhibición de conducción activa. La exhibición de
conducción activa podría no funcionar o cualquier interferencia con su funcionamiento
podría provocar daños.
  No coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros
líquidos salpican la exhibición de conducción activa, se podría dañar.
  No coloque objetos encima de la pantalla de exhibición de conducción activa ni
aplique adhesivos a la hoja a prueba de polvo/receptor óptico pues podrían causar
interferencias.
  Hay un sensor integrado para controlar la luminosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibición se reducirá haciendo que la exhibición
resulte difícil de ver.
  No permita que luz intensa incida en el receptor óptico. De lo contrario, podría
ocasionar daños.

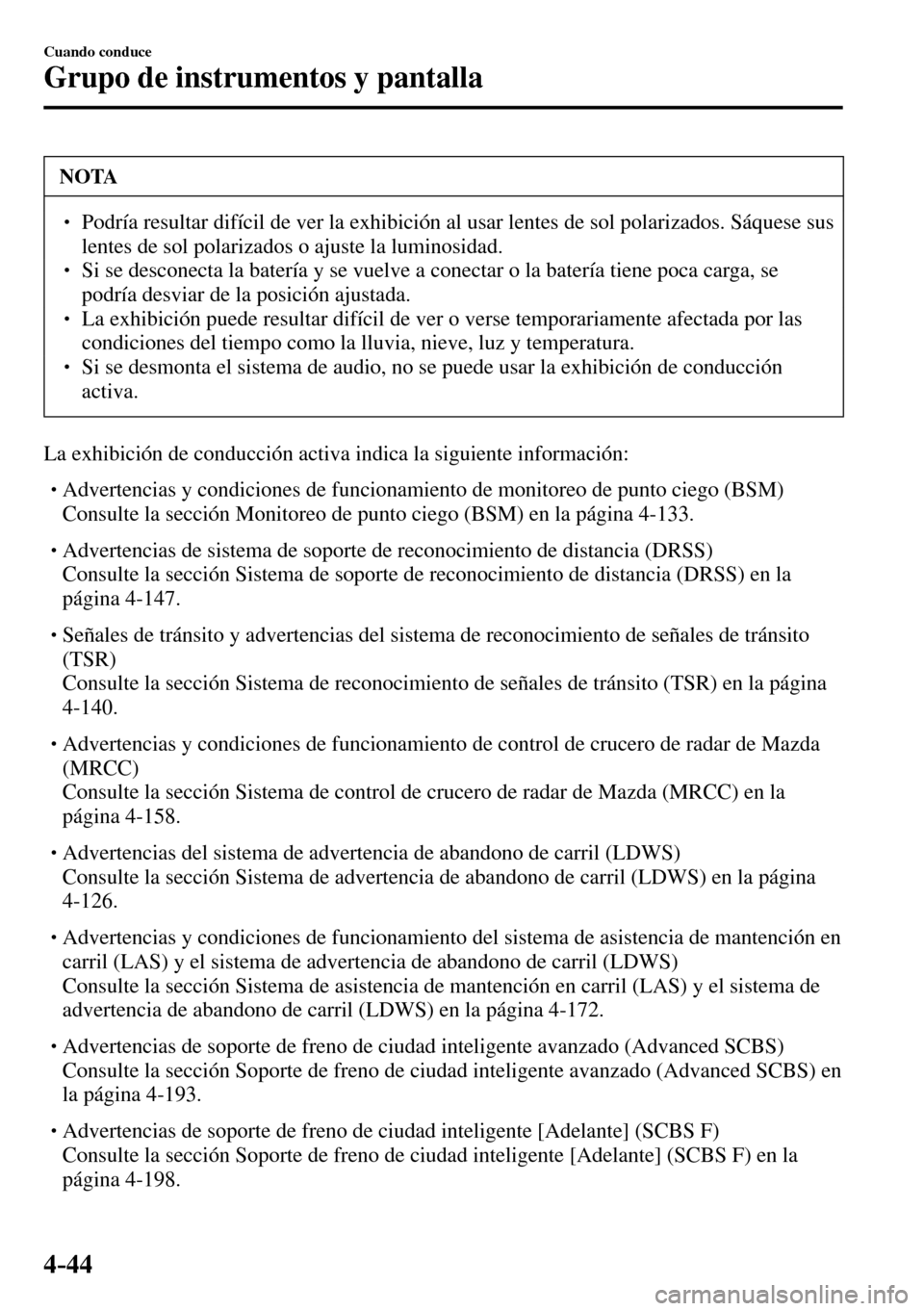

4–44
Cuando conduce
Grupo de instrumentos y pantalla
NOTA
  Podría resultar difícil de ver la exhibición al usar lentes de sol polarizados. Sáquese sus
lentes de sol polarizados o ajuste la luminosidad.
  Si se desconecta la batería y se vuelve a conectar o la batería tiene poca carga, se
podría desviar de la posición ajustada.
  La exhibición puede resultar difícil de ver o verse temporariamente afectada por las
condiciones del tiempo como la lluvia, nieve, luz y temperatura.
  Si se desmonta el sistema de audio, no se puede usar la exhibición de conducción
activa.
La exhibición de conducción activa indica la siguiente información:



 Advertencias y condiciones de funcionamiento de monitoreo de punto ciego (BSM)
 Consulte la sección Monitoreo de punto ciego (BSM) en la página 4-133 .




 Advertencias de sistema de soporte de reconocimiento de distancia (DRSS)
 Consulte la sección Sistema de soporte de reconocimiento de distancia (DRSS) en la
página 4-147 .



 Señales de tránsito y advertencias del sistema de reconocimiento de señales de tránsito
(TSR)
  Consulte la sección Sistema de reconocimiento de señales de tránsito (TSR) en la página
4-140 .



 Advertencias y condiciones de funcionamiento de control de crucero de radar de Mazda
(MRCC)
  Consulte la sección Sistema de control de crucero de radar de Mazda (MRCC) en la
página 4-158 .



 Advertencias del sistema de advertencia de abandono de carril (LDWS)
 Consulte la sección Sistema de advertencia de abandono de carril (LDWS) en la página
4-126 .



 Advertencias y condiciones de funcionamiento del sistema de asistencia de mantención en
carril (LAS) y el sistema de advertencia de abandono de carril (LDWS)
  Consulte la sección Sistema de asistencia de mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) en la página 4-172.



 Advertencias de soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
 Consulte la sección Soporte de freno de ciudad inteligente avanzado (Advanced SCBS) en
la página 4-193 .




 Advertencias de soporte de freno de ciudad inteligente [Adelante] (SCBS F)
 Consulte la sección Soporte de freno de ciudad inteligente [Adelante] (SCBS F) en la
página 4-198 .

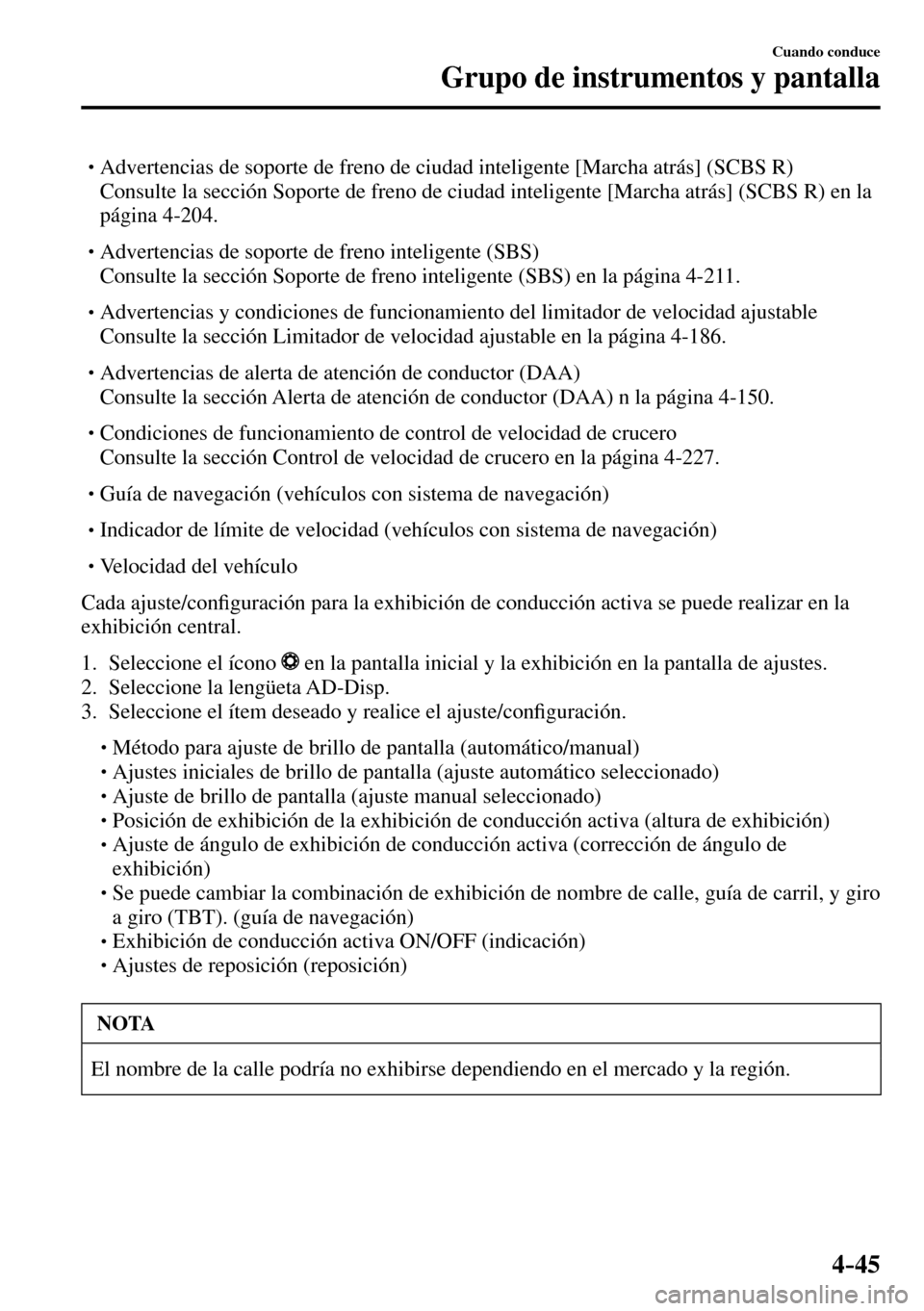

4–45
Cuando conduce
Grupo de instrumentos y pantalla



 Advertencias de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R)
 Consulte la sección Soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) en la
página 4-204 .



 Advertencias de soporte de freno inteligente (SBS)
 Consulte la sección Soporte de freno inteligente (SBS) en la página 4-211 .




 Advertencias y condiciones de funcionamiento del limitador de velocidad ajustable
 Consulte la sección Limitador de velocidad ajustable en la página 4-186 .




 Advertencias de alerta de atención de conductor (DAA)
 Consulte la sección Alerta de atención de conductor (DAA) n la página 4-150 .




 Condiciones de funcionamiento de control de velocidad de crucero
 Consulte la sección Control de velocidad de crucero en la página 4-227 .




 Guía de navegación (vehículos con sistema de navegación)




 Indicador de límite de velocidad (vehículos con sistema de navegación)




 Velocidad del vehículo
Cada ajuste/con¿ guración para la exhibición de conducción activa se puede realizar en la
exhibición central.
1. Seleccione el ícono
en la pantalla inicial y la exhibición en la pantalla de ajustes.
2. Seleccione la lengüeta AD-Disp.
3. Seleccione el ítem deseado y realice el ajuste/con¿ guración.




 Método para ajuste de brillo de pantalla (automático/manual)



 Ajustes iniciales de brillo de pantalla (ajuste automático seleccionado)



 Ajuste de brillo de pantalla (ajuste manual seleccionado)



 Posición de exhibición de la exhibición de conducción activa (altura de exhibición)



 Ajuste de ángulo de exhibición de conducción activa (corrección de ángulo de
exhibición)



 Se puede cambiar la combinación de exhibición de nombre de calle, guía de carril, y giro
a giro (TBT). (guía de navegación)



 Exhibición de conducción activa ON/OFF (indicación)



 Ajustes de reposición (reposición)
NOTA
El nombre de la calle podría no exhibirse dependiendo en el mercado y la región.

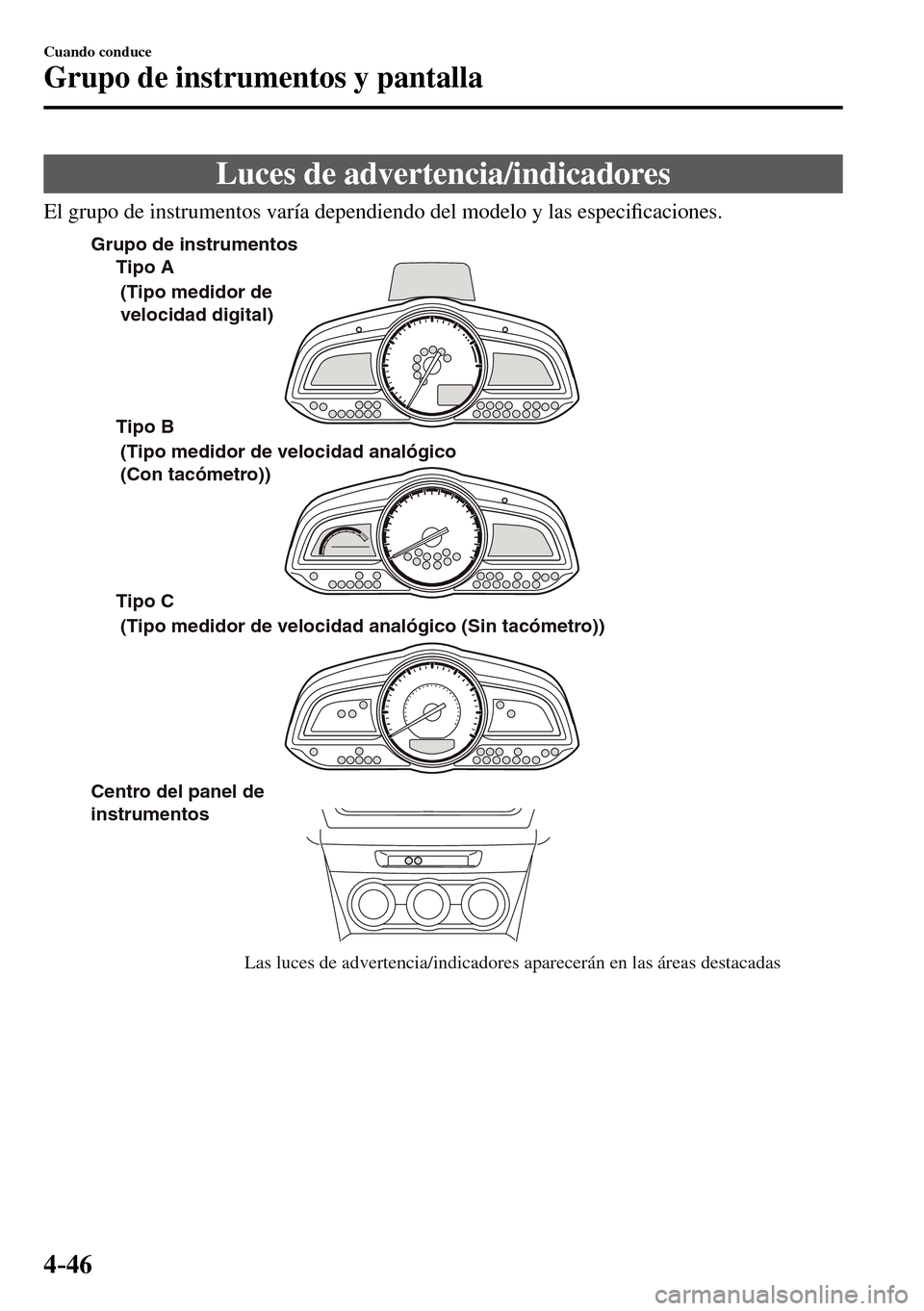

4–46
Cuando conduce
Grupo de instrumentos y pantalla
Luces de advertencia/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especi¿ caciones.
Las luces de advertencia/indicadores aparecerán en las áreas destacadas Tipo A
Tipo B
Tipo C
Centro del panel de
instrumentos(Tipo medidor de
velocidad digital)
(Tipo medidor de velocidad analógico
(Con tacómetro))
(Tipo medidor de velocidad analógico (Sin tacómetro)) Grupo de instrumentos

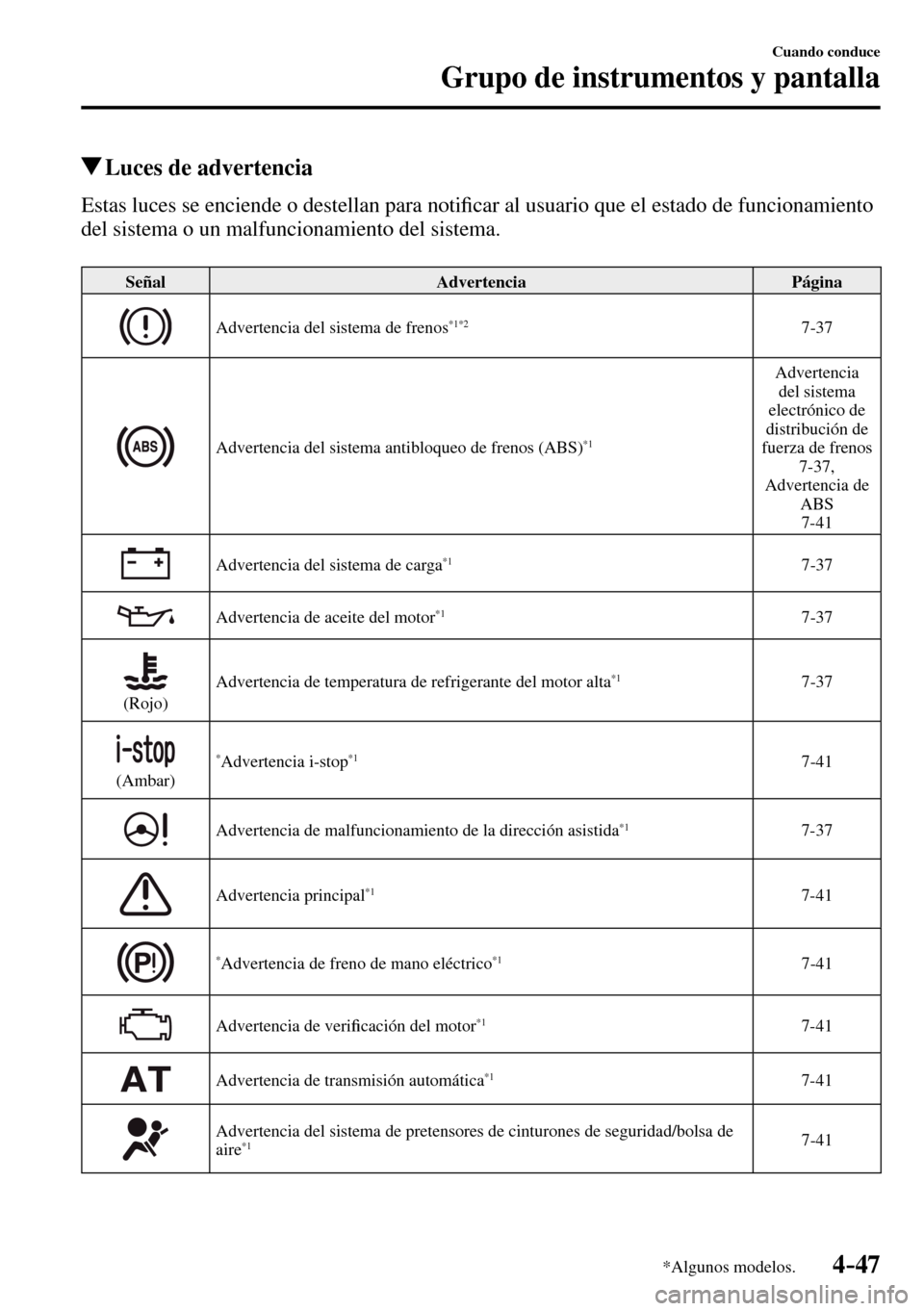

4–47
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Luces de advertencia
Estas luces se enciende o destellan para noti¿ car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.
Señal Advertencia Página
Advertencia del sistema de frenos *1*2 7-37
Advertencia del sistema antibloqueo de frenos (ABS) *1
Advertencia
del sistema
electrónico de
distribución de
fuerza de frenos
7-37 ,
Advertencia de
ABS
7-41
Advertencia del sistema de carga *1 7-37
Advertencia de aceite del motor *1 7-37
(Rojo) Advertencia de temperatura de refrigerante del motor alta
*1 7-37
(Ambar)
* Advertencia i-stop *1 7-41
Advertencia de malfuncionamiento de la dirección asistida *1 7-37
Advertencia principal *1 7-41
* Advertencia de freno de mano eléctrico *1 7-41
Advertencia de veri¿ cación del motor *1 7-41
Advertencia de transmisión automática *1 7-41
Advertencia del sistema de pretensores de cinturones de seguridad/bolsa de
aire*1 7-41


4–48
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página
* Advertencia del sistema de monitoreo de presión de aire de los neumáticos *1 Destellando 7-41 ,
Encendida 7-47
(Rojo) Advertencia KEY
*1
Malfuncionamiento
7-41,
Excepto
malfuncionamiento
7-47
(Ambar)
* Advertencia de faros LED adaptativos (ALH) *1 7-41
(Ambar)
* Advertencia de control de crucero de radar de Mazda (MRCC) 7-41
* Advertencia del sistema de advertencia de abandono de carril (LDWS) *1 7-41
* Advertencia del sistema de asistencia de mantención en carril (LAS) y el
sistema de advertencia de abandono de carril (LDWS) *1 7-41
* Advertencia de faros LED *1 7-41
(Ambar)
* Advertencia del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) *1 7-47
Advertencia de nivel bajo de combustible 7-47
* Advertencia de 120 km/h *1 7-47
Advertencia de cinturón de seguridad (Asiento delantero) 7-47
(Rojo) Advertencia de cinturón de seguridad (Asiento trasero) 7-47
* Advertencia de nivel bajo del líquido del lavador 7-47


4–49
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página
* Advertencia de puerta mal cerrada 7-47
*1 La luz se enciende cuando el encendido se conecta para una veri¿ cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.
*2 La luz permanece continuamente encendida cuando se aplica el freno de mano.
Indicación/Indicadores
Estas luces se enciende o destellan para noti¿ car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.
Señal Indicadores Página
* Indicador de monitoreo de punto ciego (BSM) OFF *1 4-139
* Indicador del sistema de advertencia de abandono de carril (LDWS) OFF *1 4-129
* Indicador del sistema de asistencia de mantención en carril (LAS) y el
sistema de advertencia de abandono de carril (LDWS) OFF *1 4-176
(Verde) Indicador KEY 4-6
Indicador de seguridad *1 3-53
* Indicación de la alarma de velocidad del vehículo 4-34
* Indicador de incandescencia *1 4-54
* Indicador de ¿ ltro de partículas Diesel *1 4-237
Indicador de llave *1 4-53
(Azul) Indicador de temperatura baja de refrigerante del motor 4-54

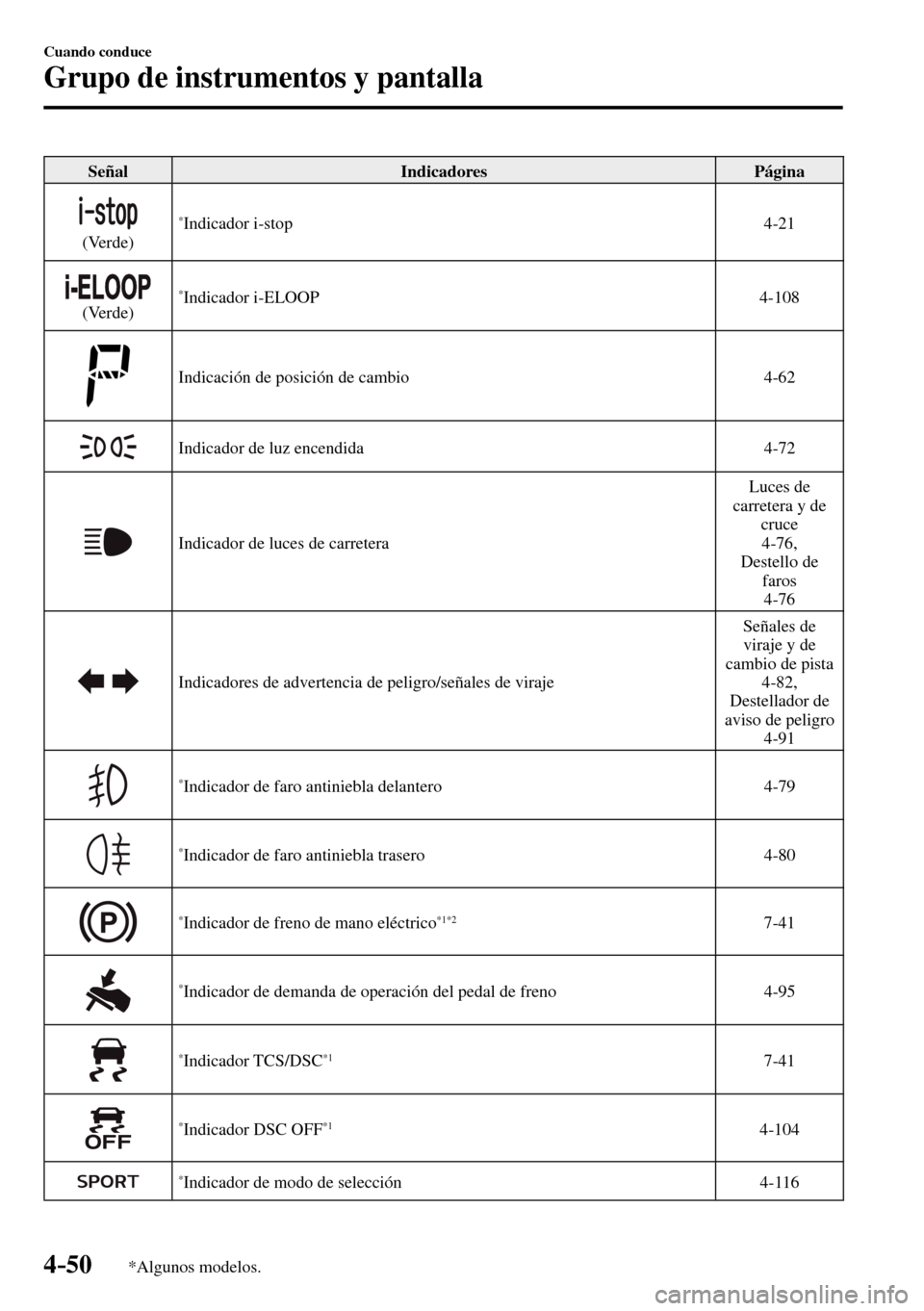

4–50
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicadores Página
(Verde)
* Indicador i-stop 4-21
(Verde) * Indicador i-ELOOP 4-108
Indicación de posición de cambio 4-62
Indicador de luz encendida 4-72
Indicador de luces de carretera Luces de
carretera y de
cruce
4-76 ,
Destello de
faros
4-76
Indicadores de advertencia de peligro/señales de viraje Señales de
viraje y de
cambio de pista
4-82 ,
Destellador de
aviso de peligro
4-91
* Indicador de faro antiniebla delantero 4-79
* Indicador de faro antiniebla trasero 4-80
* Indicador de freno de mano eléctrico *1*2 7-41
* Indicador de demanda de operación del pedal de freno 4-95
* Indicador TCS/DSC *1 7-41
* Indicador DSC OFF *1 4-104
* Indicador de modo de selección 4-116

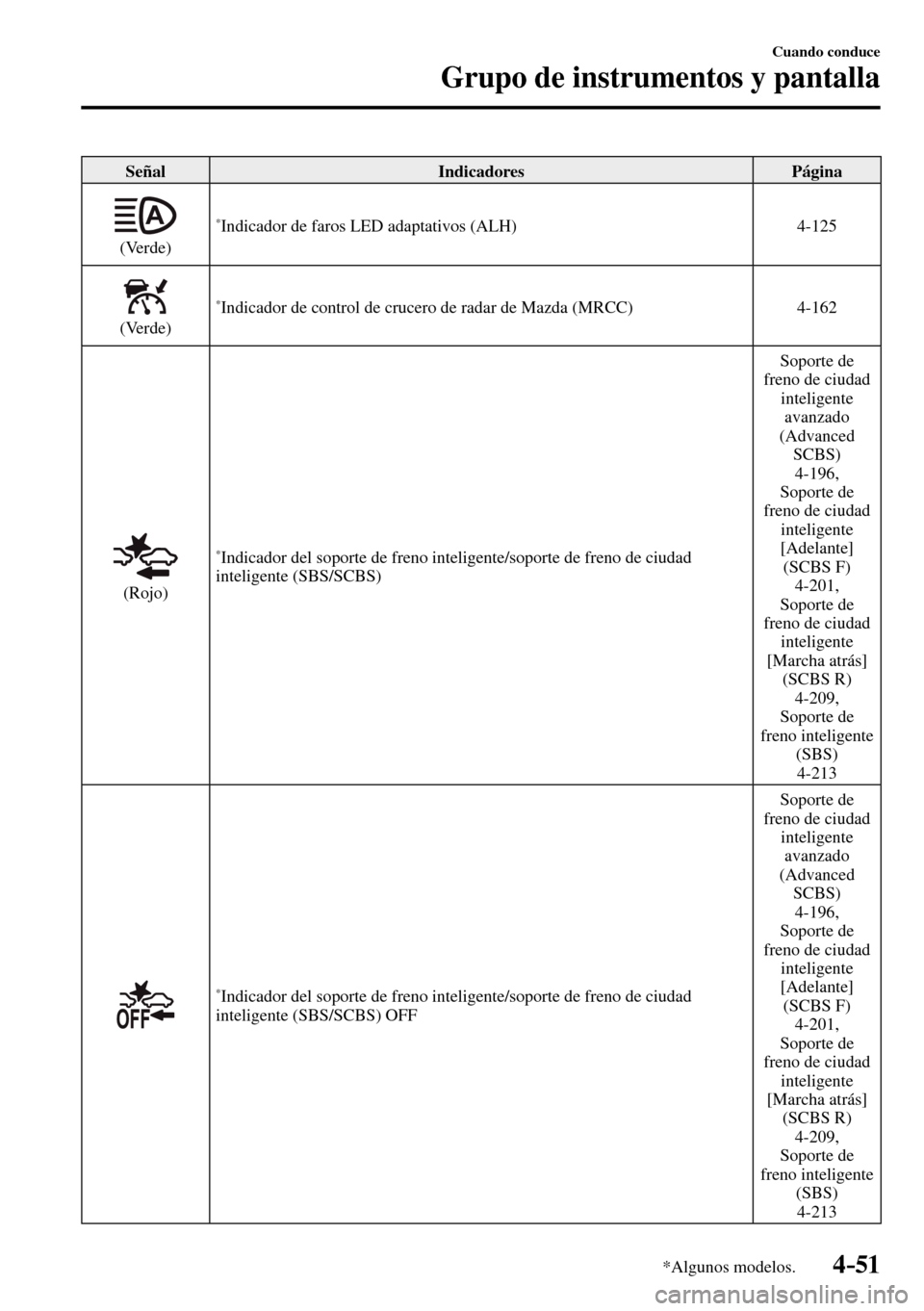

4–51
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicadores Página
(Verde)
* Indicador de faros LED adaptativos (ALH) 4-125
(Verde)
* Indicador de control de crucero de radar de Mazda (MRCC) 4-162
(Rojo)
* Indicador del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) Soporte de
freno de ciudad
inteligente
avanzado
(Advanced
SCBS)
4-196 ,
Soporte de
freno de ciudad
inteligente
[Adelante]
(SCBS F)
4-201 ,
Soporte de
freno de ciudad
inteligente
[Marcha atrás]
(SCBS R)
4-209 ,
Soporte de
freno inteligente
(SBS)
4-213
* Indicador del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) OFF Soporte de
freno de ciudad
inteligente
avanzado
(Advanced
SCBS)
4-196 ,
Soporte de
freno de ciudad
inteligente
[Adelante]
(SCBS F)
4-201 ,
Soporte de
freno de ciudad
inteligente
[Marcha atrás]
(SCBS R)
4-209 ,
Soporte de
freno inteligente
(SBS)
4-213

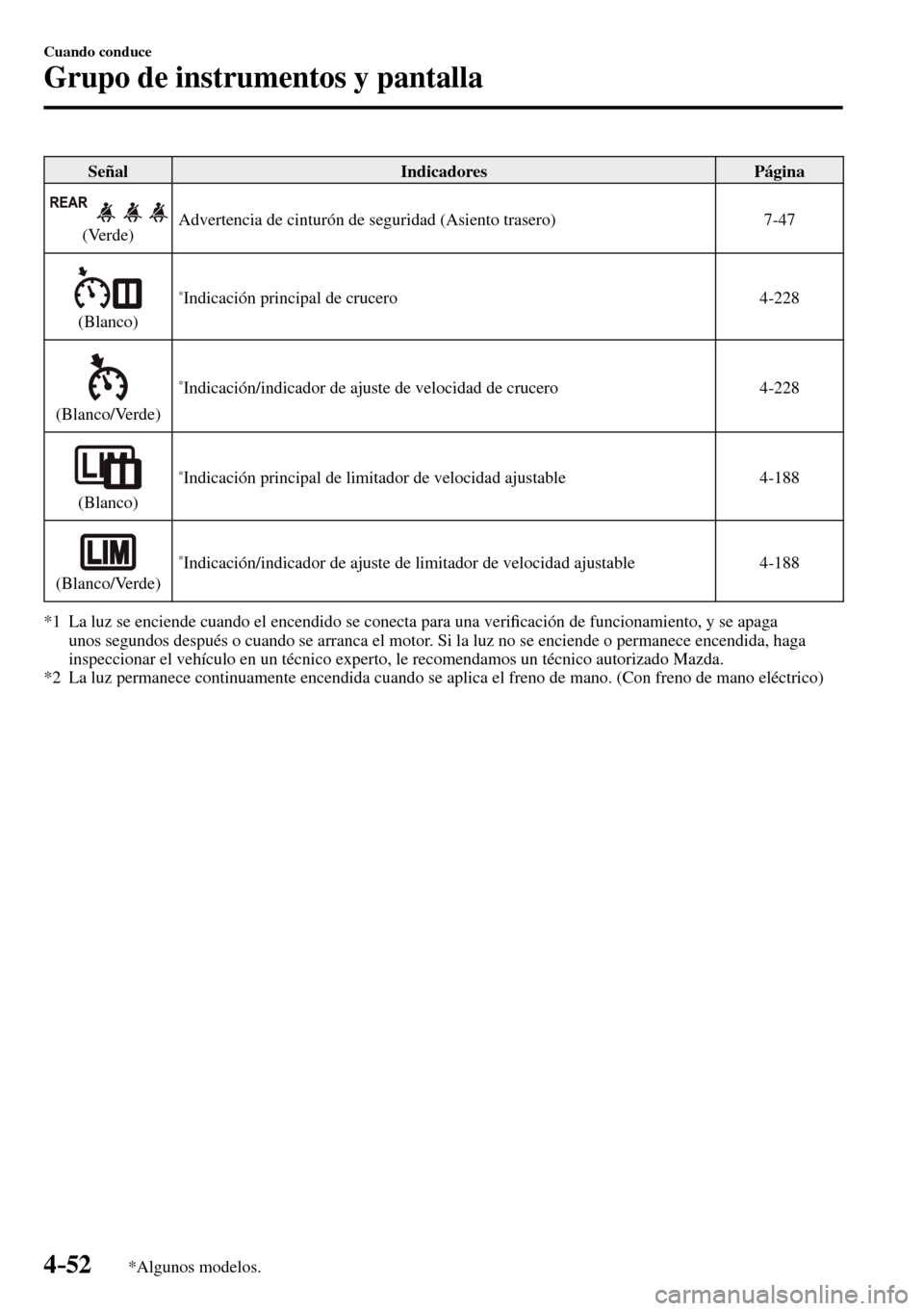

4–52
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicadores Página
(Verde) Advertencia de cinturón de seguridad (Asiento trasero) 7-47
(Blanco)
* Indicación principal de crucero
4-228
(Blanco/Verde)
* Indicación/indicador de ajuste de velocidad de crucero
4-228
(Blanco)
* Indicación principal de limitador de velocidad ajustable
4-188
(Blanco/Verde)
* Indicación/indicador de ajuste de limitador de velocidad ajustable
4-188
*1 La luz se enciende cuando el encendido se conecta para una veri¿ cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.
*2 La luz permanece continuamente encendida cuando se aplica el freno de mano. (Con freno de mano eléctrico)
