MAZDA MODEL 3 HATCHBACK 2016 Manual del propietario (in Spanish)

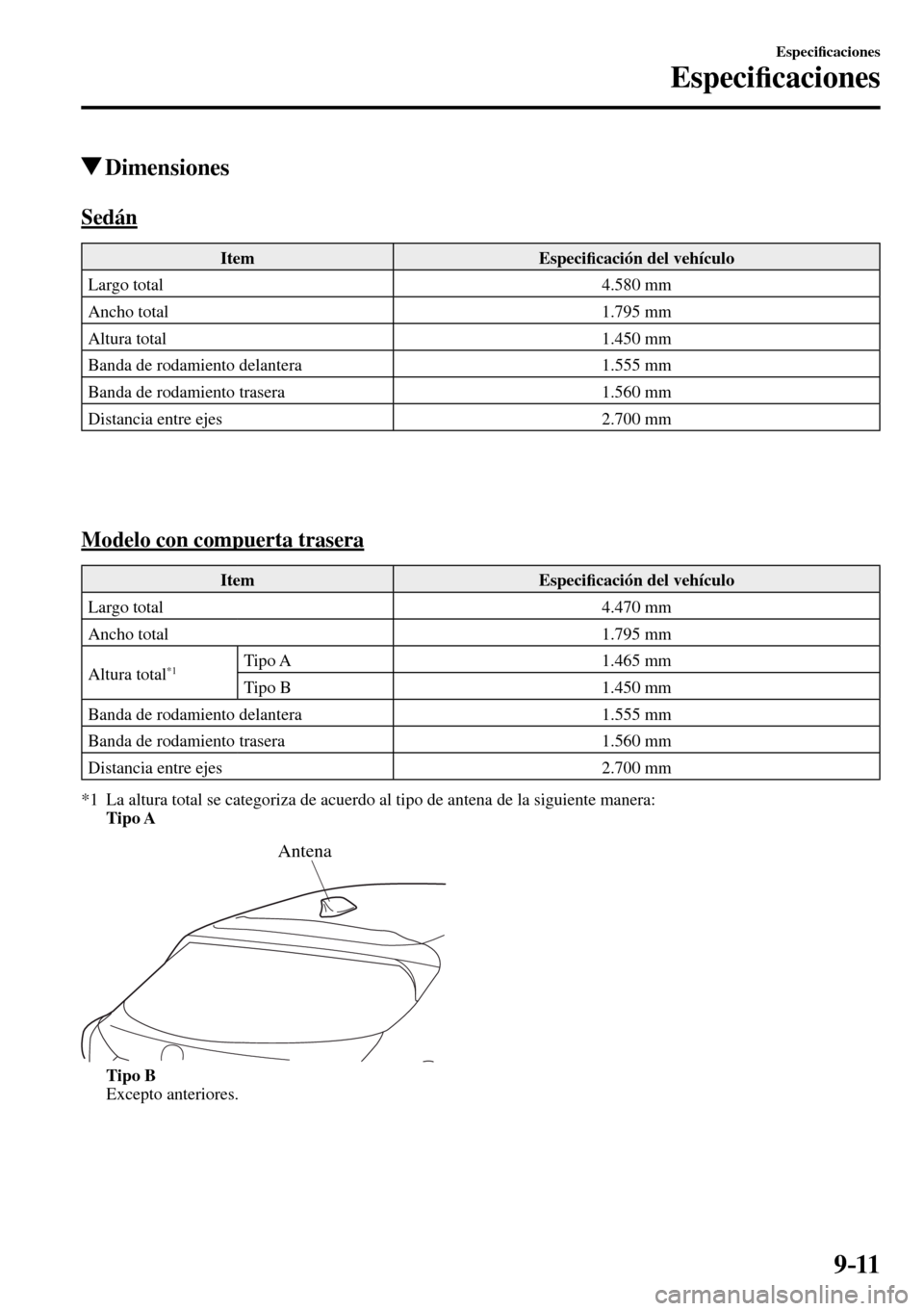

9–11
Especi¿ caciones
Especi¿ caciones
Dimensiones
S e d á n
Item Especi¿ cación del vehículo
Largo total 4.580 mm
Ancho total 1.795 mm
Altura total 1.450 mm
Banda de rodamiento delantera 1.555 mm
Banda de rodamiento trasera 1.560 mm
Distancia entre ejes 2.700 mm
Modelo con compuerta trasera
Item Especi¿ cación del vehículo
Largo total 4.470 mm
Ancho total 1.795 mm
Altura total
*1 Tipo A 1.465 mm
Tipo B 1.450 mm
Banda de rodamiento delantera 1.555 mm
Banda de rodamiento trasera 1.560 mm
Distancia entre ejes 2.700 mm
*1 La altura total se categoriza de acuerdo al tipo de antena de la siguiente manera:
Tipo A
Antena
Tipo B
Excepto anteriores.

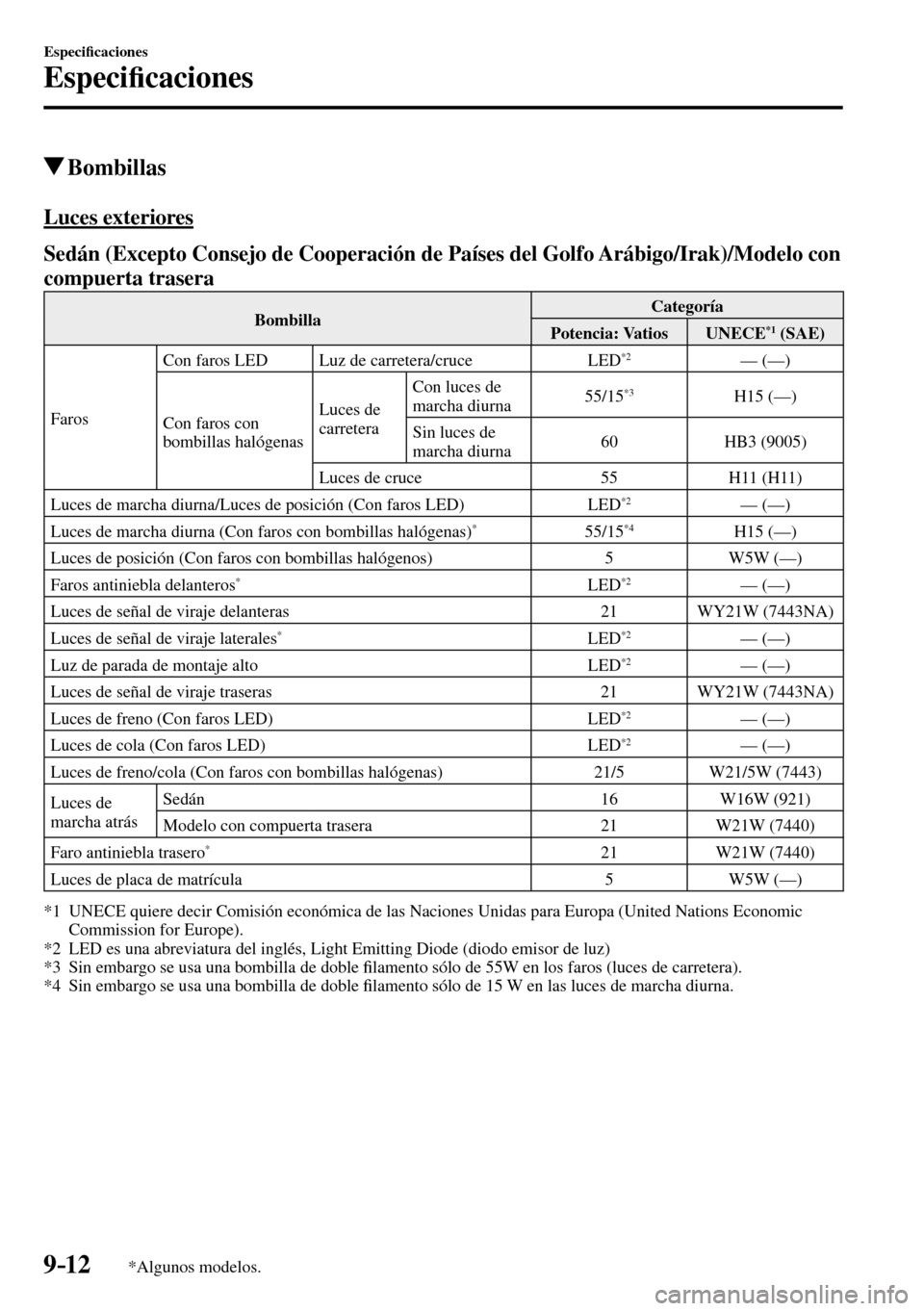

9–12
Especi¿ caciones
Especi¿ caciones
*Algunos modelos.
Bombillas
Luces exteriores
Sedán (Excepto Consejo de Cooperación de Países del Golfo Arábigo/Irak)/Modelo con
compuerta trasera
Bombilla Categoría
Potencia: Vatios UNECE*1 (SAE)
Faros Con faros LED Luz de carretera/cruce LED *2 — (—)
Con faros con
bombillas halógenas Luces de
carretera Con luces de
marcha diurna 55/15
*3 H15 (—)
Sin luces de
marcha diurna 60 HB3 (9005)
Luces de cruce 55 H11 (H11)
Luces de marcha diurna/Luces de posición (Con faros LED) LED
*2 — (—)
Luces de marcha diurna (Con faros con bombillas halógenas) * 55/15 *4 H15 (—)
Luces de posición (Con faros con bombillas halógenos) 5 W5W (—)
Faros antiniebla delanteros
* LED *2 — (—)
Luces de señal de viraje delanteras 21 WY21W (7443NA)
Luces de señal de viraje laterales
* L E D *2 — (—)
Luz de parada de montaje alto LED *2 — (—)
Luces de señal de viraje traseras 21 WY21W (7443NA)
Luces de freno (Con faros LED) LED
*2 — (—)
Luces de cola (Con faros LED) LED *2 — (—)
Luces de freno/cola (Con faros con bombillas halógenas) 21/5 W21/5W (7443)
Luces de
marcha atrás Sedán 16 W16W (921)
Modelo con compuerta trasera 21 W21W (7440)
Faro antiniebla trasero
* 21 W21W (7440)
Luces de placa de matrícula 5 W5W (—)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
*3 Sin embargo se usa una bombilla de doble ¿ lamento sólo de 55W en los faros (luces de carretera).
*4 Sin embargo se usa una bombilla de doble ¿ lamento sólo de 15 W en las luces de marcha diurna.

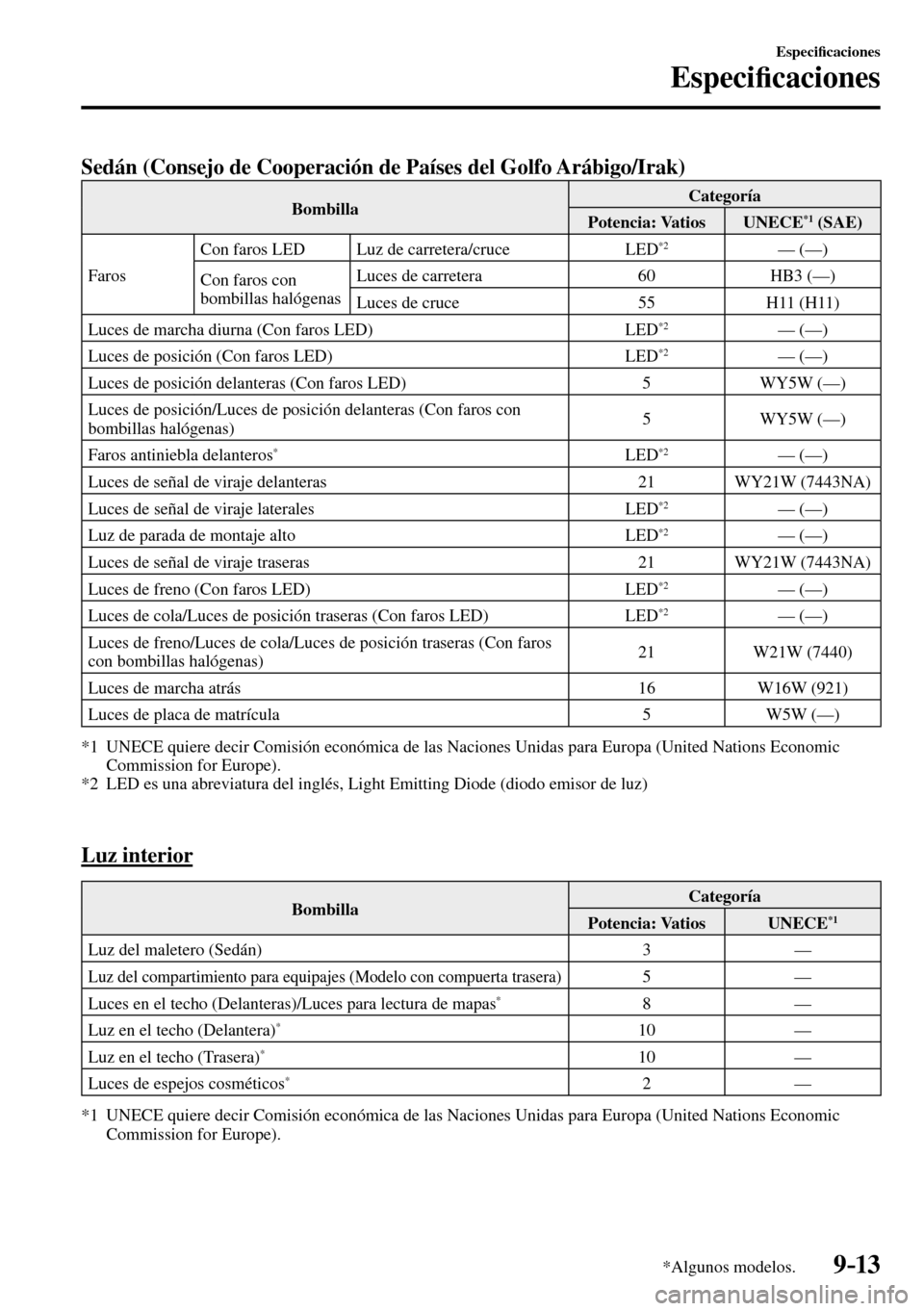

9–13
Especi¿ caciones
Especi¿ caciones
*Algunos modelos.
Sedán (Consejo de Cooperación de Países del Golfo Arábigo/Irak)
Bombilla Categoría
Potencia: Vatios UNECE*1 (SAE)
Faros Con faros LED Luz de carretera/cruce LED *2 — (—)
Con faros con
bombillas halógenas Luces de carretera 60 HB3 (—)
Luces de cruce 55 H11 (H11)
Luces de marcha diurna (Con faros LED) LED
*2 — (—)
Luces de posición (Con faros LED) LED *2 — (—)
Luces de posición delanteras (Con faros LED) 5 WY5W (—)
Luces de posición/Luces de posición delanteras (Con faros con
bombillas halógenas) 5 WY5W (—)
Faros antiniebla delanteros
* LED *2 — (—)
Luces de señal de viraje delanteras 21 WY21W (7443NA)
Luces de señal de viraje laterales LED
*2 — (—)
Luz de parada de montaje alto LED *2 — (—)
Luces de señal de viraje traseras 21 WY21W (7443NA)
Luces de freno (Con faros LED) LED
*2 — (—)
Luces de cola/Luces de posición traseras (Con faros LED) LED *2 — (—)
Luces de freno/Luces de cola/Luces de posición traseras (Con faros
con bombillas halógenas) 21 W21W (7440)
Luces de marcha atrás 16 W16W (921)
Luces de placa de matrícula 5 W5W (—)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
Luz interior
Bombilla Categoría
Potencia: Vatios UNECE*1
Luz del maletero (Sedán) 3 —
Luz del compartimiento para equipajes (Modelo con compuerta trasera) 5 —
Luces en el techo (Delanteras)/Luces para lectura de mapas * 8 —
Luz en el techo (Delantera) * 10 —
Luz en el techo (Trasera) * 10 —
Luces de espejos cosméticos * 2 —
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).

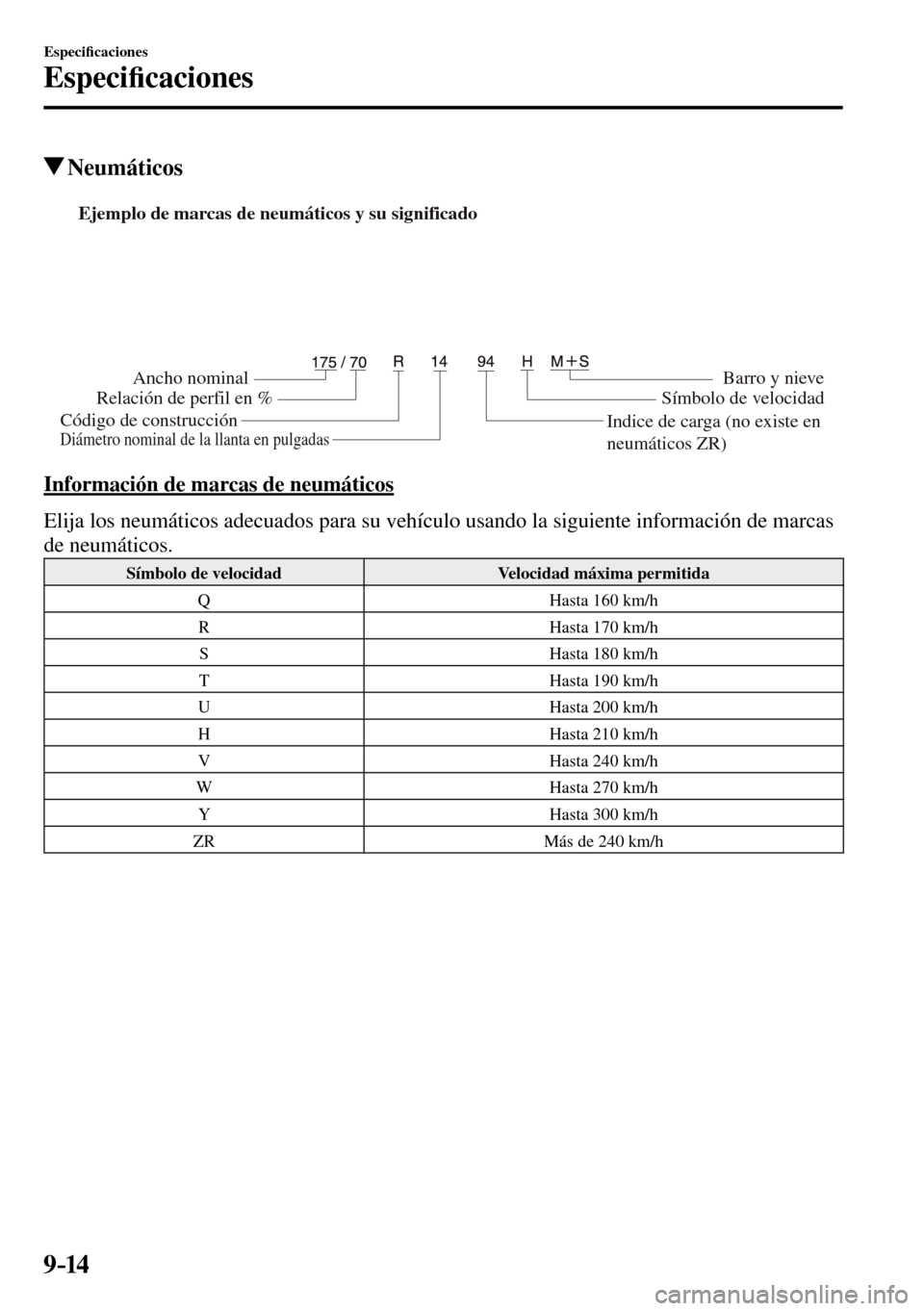

9–14
Especi¿ caciones
Especi¿ caciones
Neumáticos
Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcciónBarro y nieve
Símbolo de velocidad
Diámetro nominal de la llanta en pulgadasIndice de carga (no existe en
neumáticos ZR)
Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la siguiente información de marcas
de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h

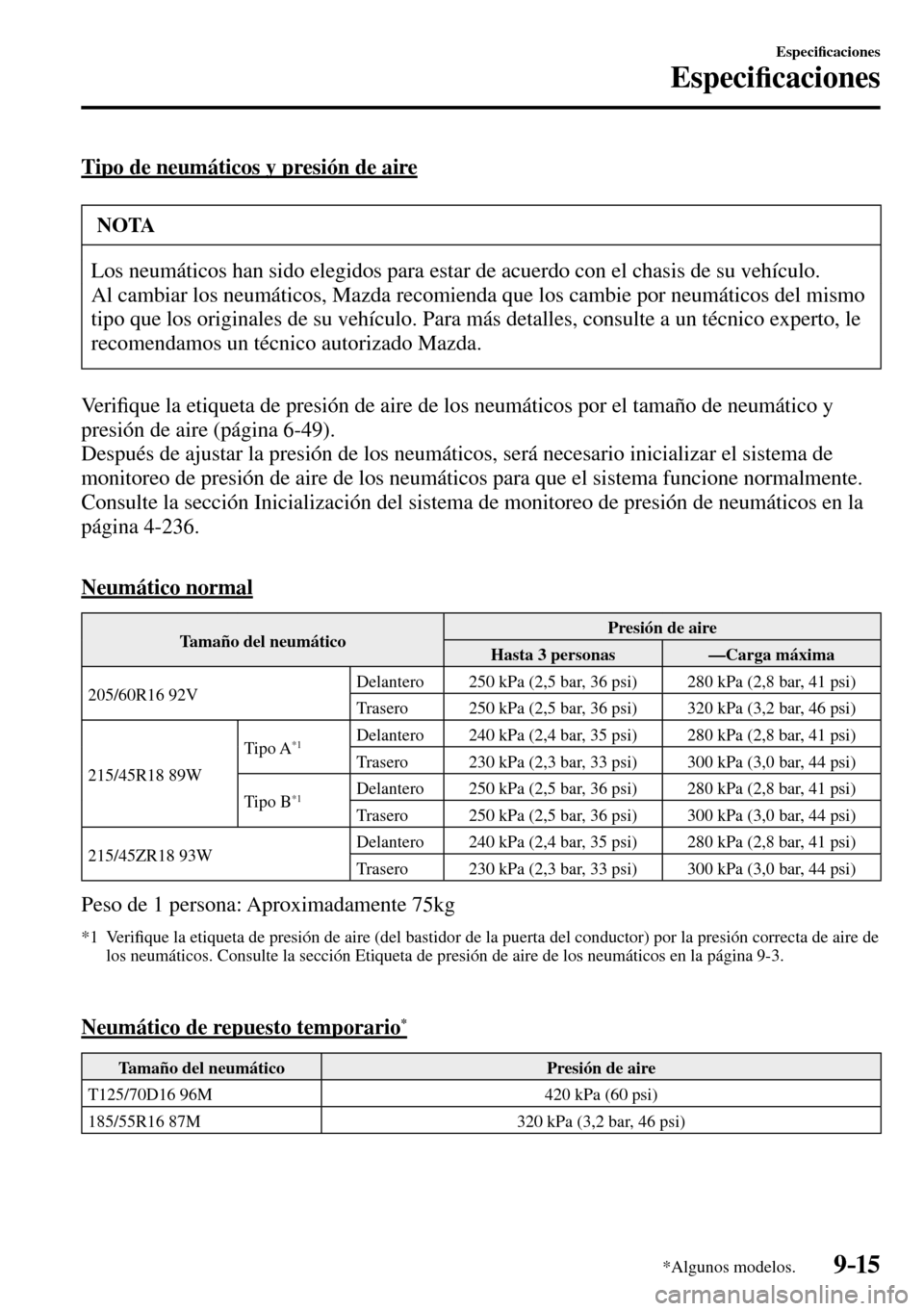

9–15
Especi¿ caciones
Especi¿ caciones
*Algunos modelos.
Tipo de neumáticos y presión de aire
NOTA
Los neumáticos han sido elegidos para estar de acuerdo con el chasis de su vehículo.
Al cambiar los neumáticos, Mazda recomienda que los cambie por neumáticos del mismo
tipo que los originales de su vehículo. Para más detalles, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
V e r i¿ que la etiqueta de presión de aire de los neumáticos por el tamaño de neumático y
presión de aire (página 6-49 ).
Después de ajustar la presión de los neumáticos, será necesario inicializar el sistema de
monitoreo de presión de aire de los neumáticos para que el sistema funcione normalmente.
Consulte la sección Inicialización del sistema de monitoreo de presión de neumáticos en la
página 4-236 .
Neumático normal
Tamaño del neumático Presión de aire
Hasta 3 personas —Carga máxima
205/60R16 92V Delantero 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)
215/45R18 89W Tipo A
*1 Delantero 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
Tipo B
*1 Delantero 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
215/45ZR18 93W Delantero 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
Peso de 1 persona: Aproximadamente 75kg
*1 Veri¿ que la etiqueta de presión de aire (del bastidor de la puerta del conductor) por la presión correcta de aire de
los neumáticos. Consulte la sección Etiqueta de presión de aire de los neumáticos en la página 9-3 .
Neumático de repuesto temporario *
Tamaño del neumático Presión de aire
T125/70D16 96M 420 kPa (60 psi)
185/55R16 87M 320 kPa (3,2 bar, 46 psi)

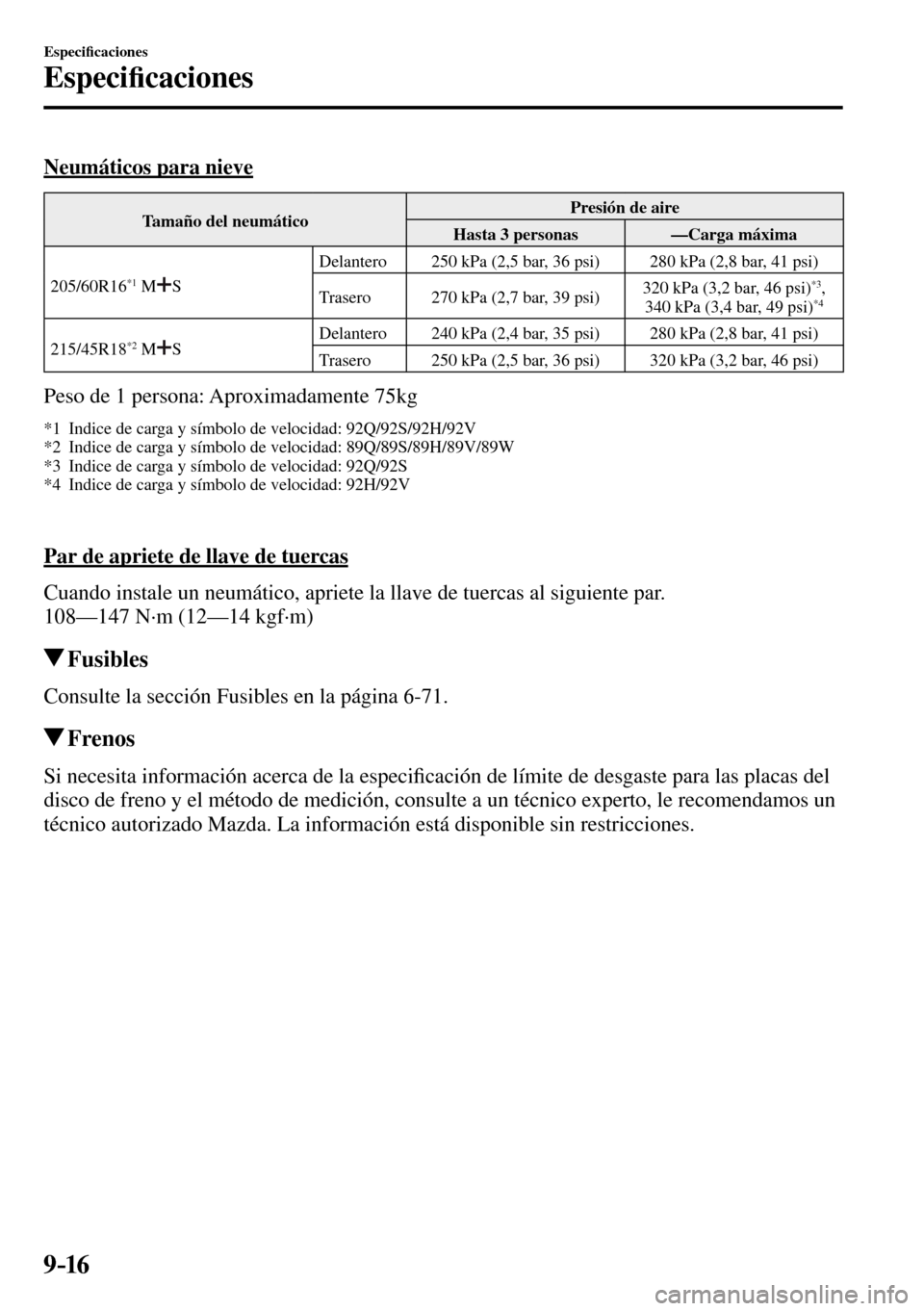

9–16
Especi¿ caciones
Especi¿ caciones
Neumáticos para nieve
Tamaño del neumático Presión de aire
Hasta 3 personas —Carga máxima
205/60R16
*1 M S Delantero 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Trasero 270 kPa (2,7 bar, 39 psi) 320 kPa (3,2 bar, 46 psi) *3 ,
340 kPa (3,4 bar, 49 psi) *4
215/45R18 *2 M S Delantero 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)
Peso de 1 persona: Aproximadamente 75kg
*1 Indice de carga y símbolo de velocidad: 92Q/92S/92H/92V
*2 Indice de carga y símbolo de velocidad: 89Q/89S/89H/89V/89W
*3 Indice de carga y símbolo de velocidad: 92Q/92S
*4 Indice de carga y símbolo de velocidad: 92H/92V
Par de apriete de llave de tuercas
Cuando instale un neumático, apriete la llave de tuercas al siguiente par.
108—147 N·m (12—14 kgf·m)
Fusibles
Consulte la sección Fusibles en la página 6-71 .
Frenos
Si necesita información acerca de la especi¿ cación de límite de desgaste para las placas del
disco de freno y el método de medición, consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda. La información está disponible sin restricciones.

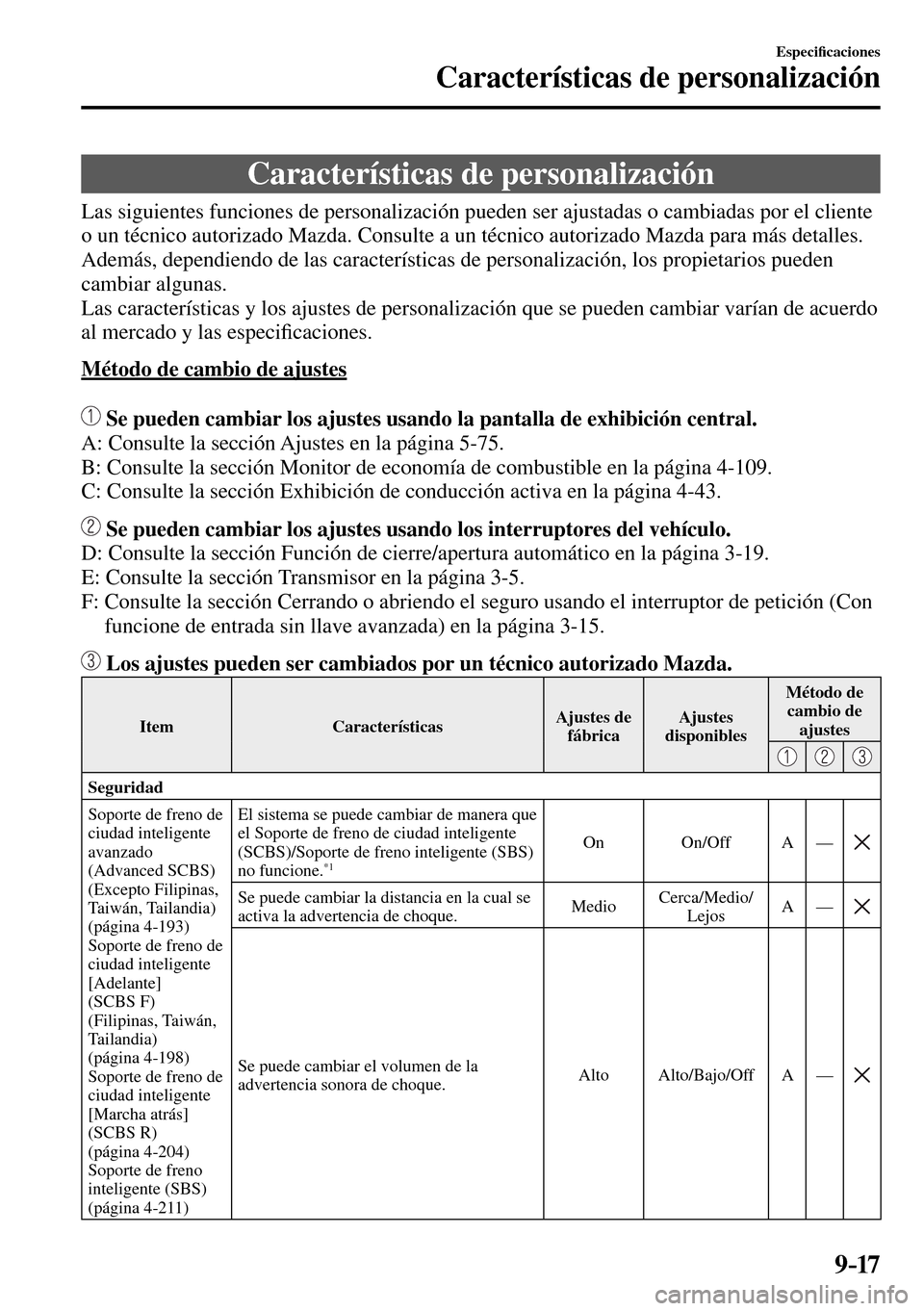

9–17
Especi¿ caciones
Características de personalización
Características de personalización
Las siguientes funciones de personalización pueden ser ajustadas o cambiadas por el cliente
o un técnico autorizado Mazda. Consulte a un técnico autorizado Mazda para más detalles.
Además, dependiendo de las características de personalización, los propietarios pueden
cambiar algunas.
Las características y los ajustes de personalización que se pueden cambiar varían de acuerdo
al mercado y las especi¿ caciones.
Método de cambio de ajustes
Se pueden cambiar los ajustes usando la pantalla de exhibición central.
A: Consulte la sección Ajustes en la página 5-75 .
B: Consulte la sección Monitor de economía de combustible en la página 4-109 .
C: Consulte la sección Exhibición de conducción activa en la página 4-43 .
Se pueden cambiar los ajustes usando los interruptores del vehículo.
D: Consulte la sección Función de cierre/apertura automático en la página 3-19 .
E: Consulte la sección Transmisor en la página 3-5 .
F: Consulte la sección Cerrando o abriendo el seguro usando el interruptor de petición (Con
funcione de entrada sin llave avanzada) en la página 3-15 .
Los ajustes pueden ser cambiados por un técnico autorizado Mazda.
Item Características Ajustes de
fábrica Ajustes
disponibles Método de
cambio de
ajustes
Seguridad
Soporte de freno de
ciudad inteligente
avanzado
(Advanced SCBS)
(Excepto Filipinas,
Taiwán, Tailandia)
(página 4-193 )
Soporte de freno de
ciudad inteligente
[Adelante]
(SCBS F)
(Filipinas, Taiwán,
Tailandia)
(página 4-198 )
Soporte de freno de
ciudad inteligente
[Marcha atrás]
(SCBS R)
(página 4-204 )
Soporte de freno
inteligente (SBS)
(página 4-211 ) El sistema se puede cambiar de manera que
el Soporte de freno de ciudad inteligente
(SCBS)/Soporte de freno inteligente (SBS)
no funcione.
*1
On On/Off A —
Se puede cambiar la distancia en la cual se
activa la advertencia de choque. Medio Cerca/Medio/
Lejos A —
Se puede cambiar el volumen de la
advertencia sonora de choque. Alto Alto/Bajo/Off A —

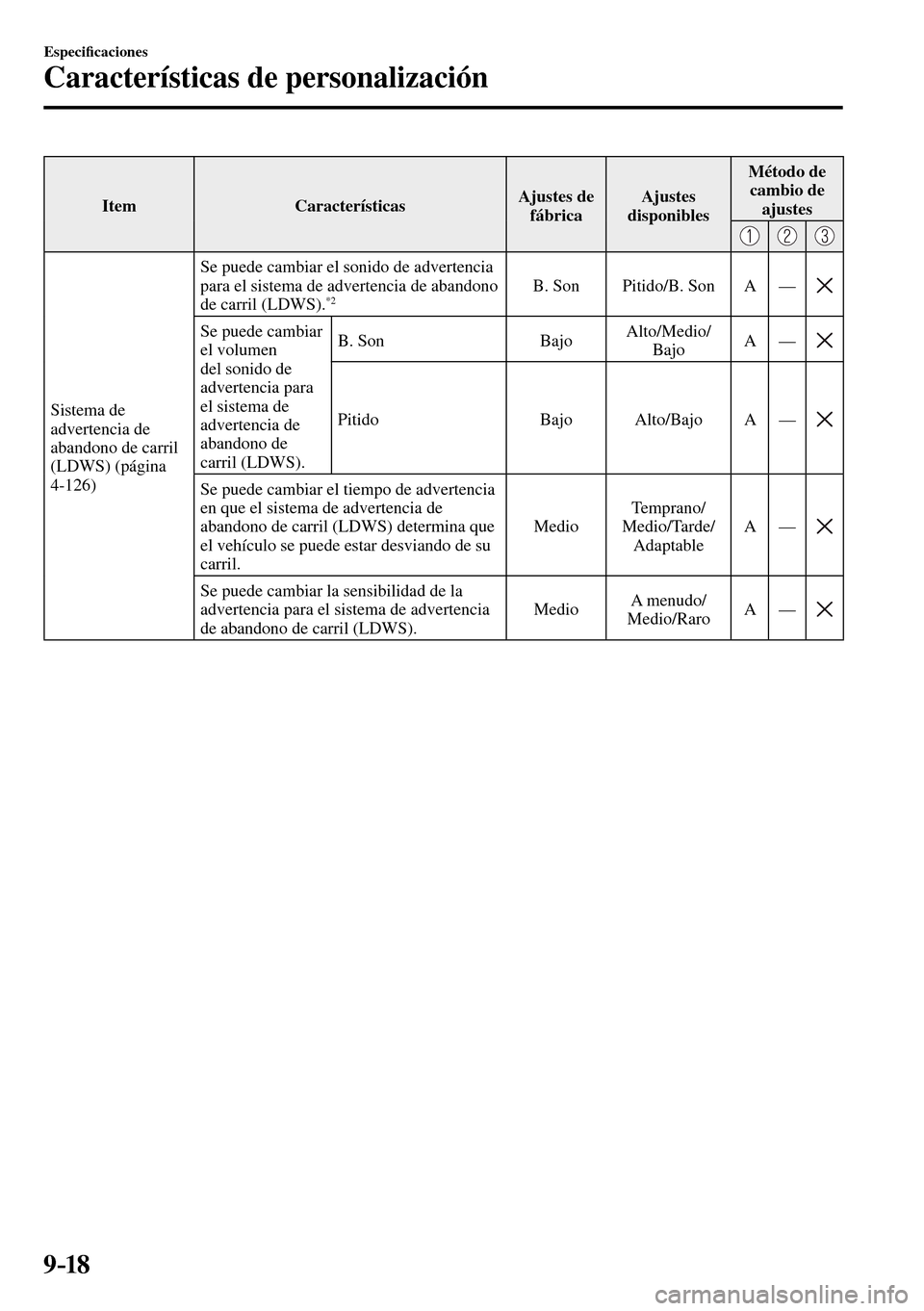

9–18
Especi¿ caciones
Características de personalización
Item Características Ajustes de
fábrica Ajustes
disponibles Método de
cambio de
ajustes
Sistema de
advertencia de
abandono de carril
(LDWS) (página
4-126 ) Se puede cambiar el sonido de advertencia
para el sistema de advertencia de abandono
de carril (LDWS).
*2 B. Son Pitido/B. Son A —
Se puede cambiar
el volumen
del sonido de
advertencia para
el sistema de
advertencia de
abandono de
carril (LDWS). B. Son Bajo Alto/Medio/
Bajo A —
Pitido Bajo Alto/Bajo A —
Se puede cambiar el tiempo de advertencia
en que el sistema de advertencia de
abandono de carril (LDWS) determina que
el vehículo se puede estar desviando de su
carril. Medio Temprano/
Medio/Tarde/
Adaptable A —
Se puede cambiar la sensibilidad de la
advertencia para el sistema de advertencia
de abandono de carril (LDWS). Medio A menudo/
Medio/Raro A —

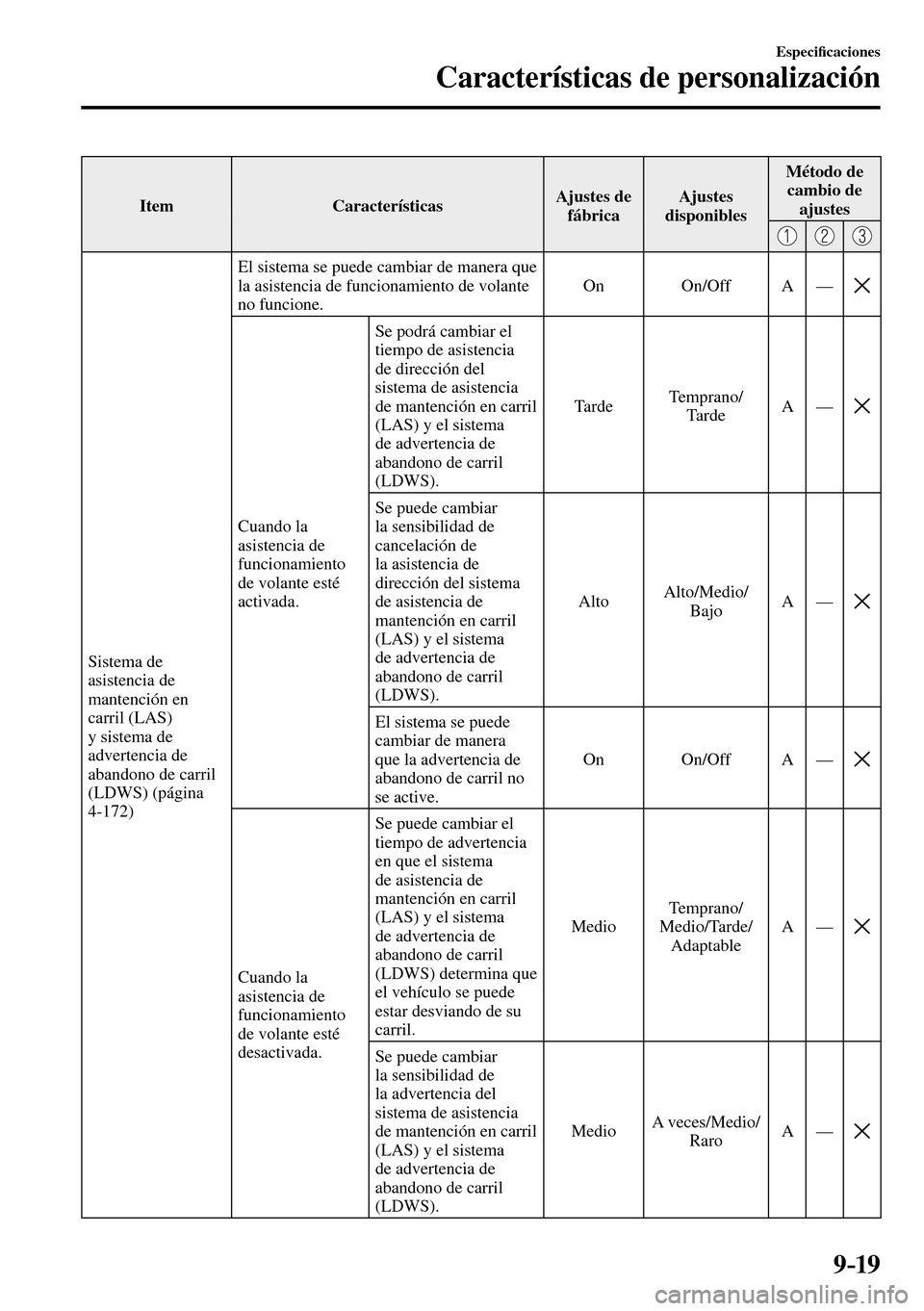

9–19
Especi¿ caciones
Características de personalización
Item Características Ajustes de
fábrica Ajustes
disponibles Método de
cambio de
ajustes
Sistema de
asistencia de
mantención en
carril (LAS)
y sistema de
advertencia de
abandono de carril
(LDWS) (página
4-172 ) El sistema se puede cambiar de manera que
la asistencia de funcionamiento de volante
no funcione. On On/Off A —
Cuando la
asistencia de
funcionamiento
de volante esté
activada. Se podrá cambiar el
tiempo de asistencia
de dirección del
sistema de asistencia
de mantención en carril
(LAS) y el sistema
de advertencia de
abandono de carril
(LDWS). Tarde Temprano/
Tarde A — Se puede cambiar
la sensibilidad de
cancelación de
la asistencia de
dirección del sistema
de asistencia de
mantención en carril
(LAS) y el sistema
de advertencia de
abandono de carril
(LDWS). Alto Alto/Medio/
Bajo A —
El sistema se puede
cambiar de manera
que la advertencia de
abandono de carril no
se active. On On/Off A —
Cuando la
asistencia de
funcionamiento
de volante esté
desactivada. Se puede cambiar el
tiempo de advertencia
en que el sistema
de asistencia de
mantención en carril
(LAS) y el sistema
de advertencia de
abandono de carril
(LDWS) determina que
el vehículo se puede
estar desviando de su
carril. Medio Temprano/
Medio/Tarde/
Adaptable A —
Se puede cambiar
la sensibilidad de
la advertencia del
sistema de asistencia
de mantención en carril
(LAS) y el sistema
de advertencia de
abandono de carril
(LDWS). Medio A veces/Medio/
Raro A —

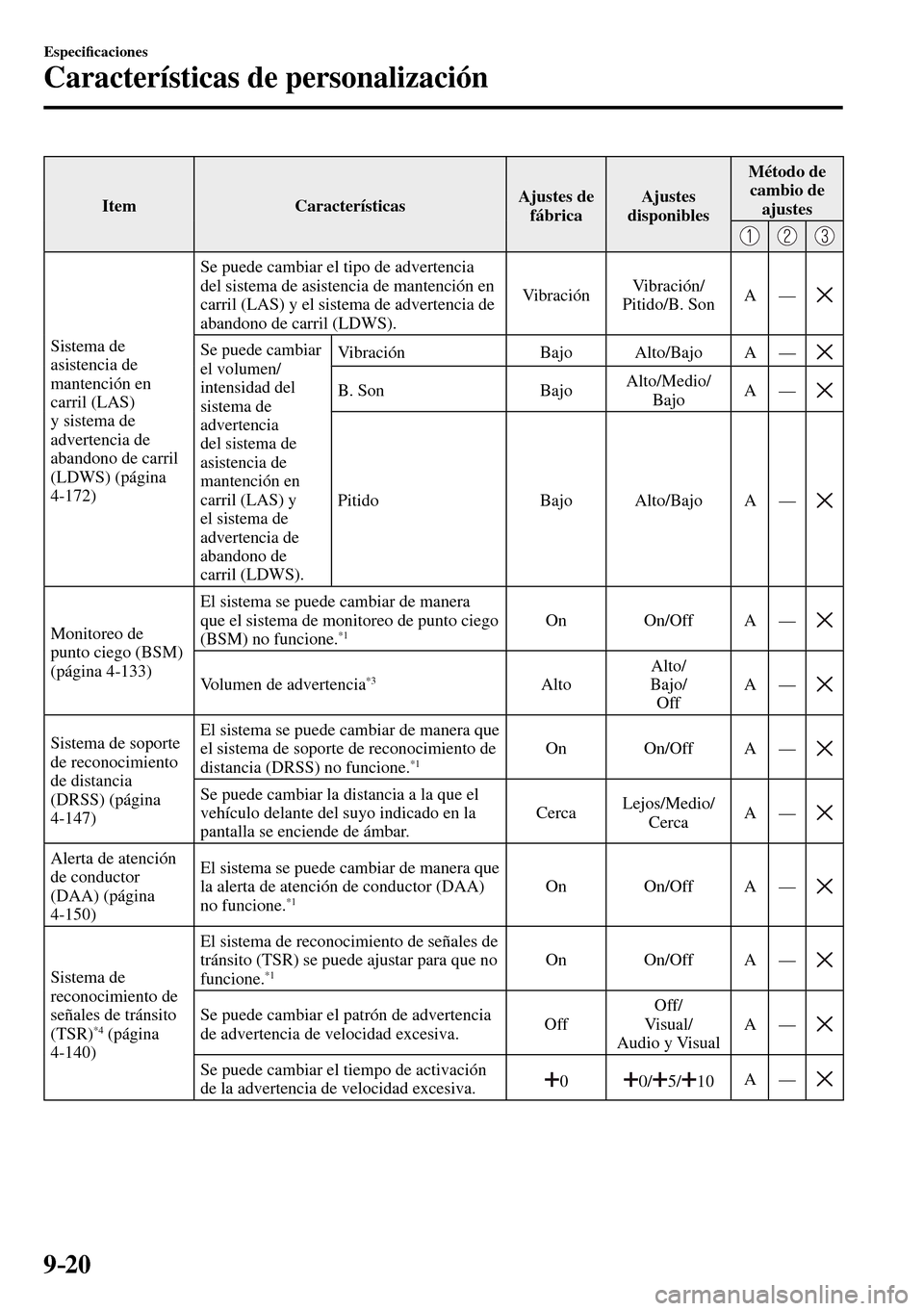

9–20
Especi¿ caciones
Características de personalización
Item Características Ajustes de
fábrica Ajustes
disponibles Método de
cambio de
ajustes
Sistema de
asistencia de
mantención en
carril (LAS)
y sistema de
advertencia de
abandono de carril
(LDWS) (página
4-172) Se puede cambiar el tipo de advertencia
del sistema de asistencia de mantención en
carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS). Vibración Vibración/
Pitido/B. Son A — Se puede cambiar
el volumen/
intensidad del
sistema de
advertencia
del sistema de
asistencia de
mantención en
carril (LAS) y
el sistema de
advertencia de
abandono de
carril (LDWS). Vibración Bajo Alto/Bajo A —
B. Son Bajo Alto/Medio/
Bajo A —
Pitido Bajo Alto/Bajo A —
Monitoreo de
punto ciego (BSM)
(página 4-133 ) El sistema se puede cambiar de manera
que el sistema de monitoreo de punto ciego
(BSM) no funcione. *1 On On/Off A —
Volumen de advertencia *3 Alto Alto/
Bajo/
O f f A —
Sistema de soporte
de reconocimiento
de distancia
(DRSS) (página
4-147 ) El sistema se puede cambiar de manera que
el sistema de soporte de reconocimiento de
distancia (DRSS) no funcione. *1 On On/Off A —
Se puede cambiar la distancia a la que el
vehículo delante del suyo indicado en la
pantalla se enciende de ámbar. Cerca Lejos/Medio/
Cerca A —
Alerta de atención
de conductor
(DAA) (página
4-150 ) El sistema se puede cambiar de manera que
la alerta de atención de conductor (DAA)
no funcione.
*1 On On/Off A —
Sistema de
reconocimiento de
señales de tránsito
(TSR)
*4 (página
4-140) El sistema de reconocimiento de señales de
tránsito (TSR) se puede ajustar para que no
funcione.
*1 On On/Off A —
Se puede cambiar el patrón de advertencia
de advertencia de velocidad excesiva. Off Off/
Visual/
Audio y Visual A —
Se puede cambiar el tiempo de activación
de la advertencia de velocidad excesiva. 0 0/ 5/ 10 A —
