MAZDA MODEL 3 HATCHBACK 2017 Manuel du propriétaire (in French)

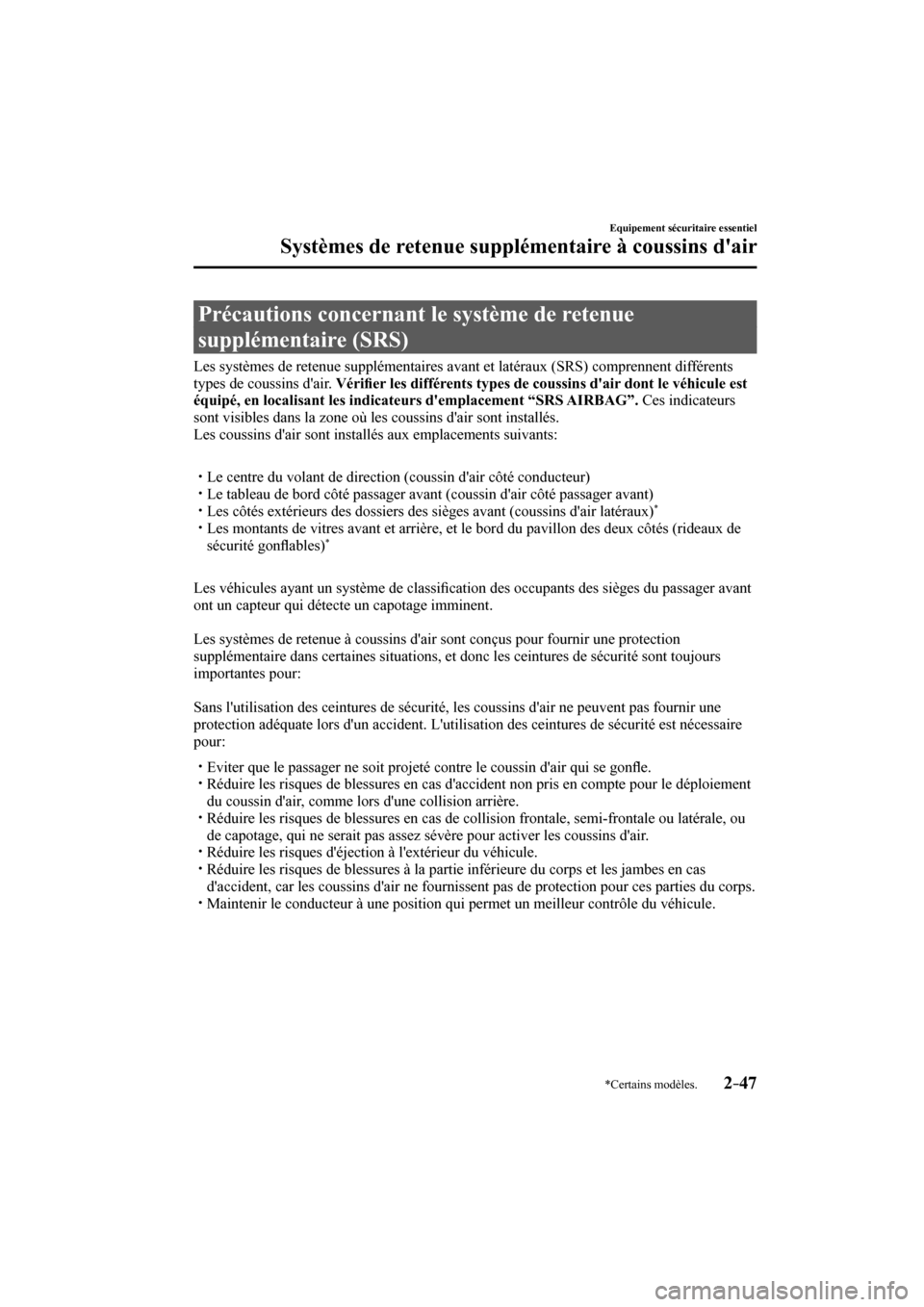

2–47
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
*Certains modèles.
Précautions concernant le système de retenue
supplémentaire (SRS)
Les systèmes de retenue supplémentaires avant et latéraux (SRS) comprennent différents
types de coussins d'air. Véri¿ er les différents types de coussins d'air dont le véhicule est
équipé, en localisant les indicateurs d'emplacement “SRS AIRBAG”. Ces indicateurs
sont visibles dans la zone où les coussins d'air sont installés.
Les coussins d'air sont installés aux emplacements suivants:




y Le centre du volant de direction (coussin d'air côté conducteur)



y Le tableau de bord côté passager avant (coussin d'air côté passager avant)



y Les côtés extérieurs des dossiers des sièges avant (coussins d'air latéraux) *



y Les montants de vitres avant et arrière, et le bord du pavillon des deux côtés (rideaux de
sécurité gonÀ ables) *

Les véhicules ayant un système de classi¿ cation des occupants des sièges du passager avant
ont un capteur qui détecte un capotage imminent.

Les systèmes de retenue à coussins d'air sont conçus pour fournir une protection
supplémentaire dans certaines situations, et donc les ceintures de sécurité sont toujours
importantes pour:

Sans l'utilisation des ceintures de sécurité, les coussins d'air ne peuvent pas fournir une
protection adéquate lors d'un accident. L'utilisation des ceintures de sécurité est nécessaire
pour:



y Eviter que le passager ne soit projeté contre le coussin d'air qui se gonÀ e.



y Réduire les risques de blessures en cas d'accident non pris en compte pour le déploiement
du coussin d'air, comme lors d'une collision arrière.



y Réduire les risques de blessures en cas de collision frontale, semi-frontale ou latérale, ou
de capotage, qui ne serait pas assez sévère pour activer les coussins d'air.



y Réduire les risques d'éjection à l'extérieur du véhicule.



y Réduire les risques de blessures à la partie inférieure du corps et les jambes en cas
d'accident, car les coussins d'air ne fournissent pas de protection pour ces parties du corps.



y Maintenir le conducteur à une position qui permet un meilleur contrôle du véhicule.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–48
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Si votre véhicule est également équipé d'un système de classi¿ cation de l'occupant du
siège du passager avant, se référer au “Système de classi¿ cation de l'occupant du siège
du passager avant” (page 2-64 ) pour plus de détails.
Si le véhicule est équipé d'un système de classi¿ cation de l'occupant du siège du passager
avant, le témoin de désactivation du coussin d'air du passager avant s'allume pendant un
temps spéci¿ é après que le contacteur a été mis sur ON.




Les petits enfants doivent être protégés par un système de dispositif de sécurité pour enfants,
conformément aux lois en vigueur dans chaque région. Dans certaines régions, les enfants
plus grands doivent aussi utiliser un système de dispositif de sécurité pour enfants (page
2-23 ).

Choisir avec attention le système de dispositif de sécurité pour enfants nécessaire pour
l'enfant et respecter les directives d'installation indiquées dans ce manuel, ainsi que celles
fournies par le fabricant du système de dispositif de sécurité pour enfants.
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–49
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
PRUDENCE
Les occupants des véhicules équipés de coussins d'air doivent attacher leur ceinture de
sécurité:
Le fait de compter sur la seule protection des coussins d'air en cas d'accident est
dangereux. Les coussins d'air seuls peuvent ne pas éviter des blessures graves. Les
coussins d'air appropriés ne se déploieront normalement que lors du premier accident, tel
qu'une collision frontale, semi-frontale ou latérale, ou des capotages, qui sont d'une force
au moins modérée. Tous les passagers du véhicule doivent porter la ceinture de sécurité.

Les enfants ne doivent pas s'asseoir sur le siège du passager avant:
Le fait d'asseoir un enfant de 12 ans ou moins sur le siège avant est dangereux. L'enfant
peut être frappé par le coussin d'air s'il se déploie et subir de graves blessures ou même la
mort. Un enfant endormi est susceptible de s'appuyer contre la portière et d'être cogné
par le coussin d'air latéral en cas de collision modérée du côté passager avant du véhicule.
Autant que possible, toujours attacher un enfant de 12 ans ou moins sur le siège arrière,
à l'aide d'un système de dispositif de sécurité pour enfants approprié suivant l'âge et la
taille de l'enfant.

Ne jamais utiliser, sur le siège avant avec un coussin d'air qui risque de se déployer, un
système de dispositif de sécurité pour enfants faisant face à l'arrière du véhicule:
Les systèmes de dispositif de sécurité faisant face à l'arrière du véhicule installés sur le
siège avant sont en fait particulièrement dangereux, même si vous êtes convaincu qu'un
coussin d'air de passager avant ne se déploiera pas parce que le témoin de désactivation
de coussin d'air du passager avant est allumé. Le dispositif de sécurité peut être cogné par
le coussin qui se déploie et poussé violemment vers l'arrière causant de graves blessures
ou la mort à l'enfant.


Ne pas s'asseoir trop près des coussins d'air du conducteur et du passager avant:
Le fait de s'asseoir trop près des modules de coussins d'air du conducteur et du passager
avant, ou de placer les mains ou les pieds dessus, est extrêmement dangereux. Les
coussins d'air du conducteur et du passager avant se déploient avec une très grande force
et vitesse. De graves blessures peuvent se produire si une personne se trouve trop près. Le
conducteur devrait toujours maintenir le volant par l'extérieur. Le passager du siège avant
devrait garder les deux pieds sur le plancher. Les occupants des sièges avant devraient
régler leur siège vers l'arrière au maximum et toujours s'asseoir droit contre le dossier du
siège avec la ceinture de sécurité portée correctement.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–50
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
S'asseoir au centre du siège et attacher correctement sa ceinture de sécurité:
Le fait de s'asseoir trop près des modules de coussins d'air, ou de placer les mains sur
ceux-ci, ou de s'endormir contre une portière ou de se pencher par les fenêtres, est
extrêmement dangereux. Les coussins d'air latéraux et rideaux de sécurité gonfl ables se
déploient avec une très grande force et vitesse du côté de la portière où le véhicule est
percuté. De graves blessures peuvent se produire si une personne est assise trop près de
la portière ou est appuyée contre la vitre, ou si les occupants des sièges arrière ont les
mains sur les côtés du dossier du siège avant. Laisser assez de place pour le déploiement
des coussins d'air latéraux et des rideaux de sécurité gonfl ables, en s'asseyant au centre
du siège lorsque le véhicule est en mouvement, et avec la ceinture de sécurité portée
correctement.

Ne pas fi xer d'objets sur l'endroit ou à proximité de l'endroit où les coussins d'air du
conducteur et du passager avant se déploient:
Le fait de fi xer un objet sur les modules de coussins d'air du conducteur et du passager
avant, ou de placer un objet devant ceux-ci, est dangereux. En cas d'accident, l'objet
pourrait gêner le déploiement du coussin d'air et blesser les passagers.

Ne pas fi xer d'objets à l'endroit où un coussin d'air latéral se déploie, ou dans la zone
environnante:
Le fait d'attacher des articles sur le siège avant de sorte que le côté extérieur du siège
soit couvert est dangereux. En cas d'accident, l'objet peut gêner le fonctionnement du
coussin d'air latéral, qui se déploie à partir du côté extérieur des sièges avant, enlevant la
protection adéquate des coussins d'air latéraux ou redirigeant de manière dangereuse le
coussin d'air latéral. De plus, le coussin d'air risque de se déchirer répandant du gaz.
Ne pas accrocher de fi let, de pochette pour cartes ou de sac à dos avec courroies latérales
sur les sièges avant. Ne jamais utiliser de housses pour siège sur les sièges avant. Toujours
garder les modules de coussins d'air latéraux des sièges avant libres d'objet afi n de
permettre le déploiement en cas de collision.

Ne pas fi xer d'objets à l'endroit où un rideau de sécurité gonfl able se déploie, ou dans
la zone environnante:
Le fait de fi xer un objet aux endroits où les rideaux de sécurité gonfl ables s'activent,
comme sur la vitre du pare-brise, les vitres latérales, les montants de vitres avant et
arrière et le long du bord du pavillon et des poignées d'assistance est dangereux. En cas
d'accident, l'objet peut gêner le fonctionnement du rideau de sécurité gonfl able, qui se
déploie à partir des montants de vitres avant et arrière et le long du bord du pavillon,
enlevant la protection adéquate des rideaux de sécurité gonfl ables ou en les redirigeant
de manière dangereuse. De plus, le coussin d'air risque de se déchirer répandant du gaz.
Ne pas accrocher de cintres ou autres objets aux poignées d'assistance. Utiliser le crochet
à manteau pour accrocher des vêtements. Toujours garder les modules de rideaux de
sécurité gonfl ables libres d'objet afi n de permettre le déploiement en cas de collision
latérale ou de capotage.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–51
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Ne pas toucher aux composantes du système de retenue supplémentaire après le
gonfl ement des coussins d'air:
Il est dangereux de toucher les composants du système de retenue supplémentaire après
que les coussins d'air se soient gonfl és. Immédiatement après le gonfl age, ils sont très
chauds. On risque de se brûler.

Ne jamais installer d'équipement à l'avant du véhicule:
L'installation d'équipement à l'avant, comme une barre de protection frontale (barre
kangourou, barre de poussée, ou autres dispositifs similaires), un chasse-neige ou un
treuil, est dangereuse. Le système de capteur des coussins d'air peut être aff ecté. Ceci peut
déclencher les coussins d'air accidentellement, ou cela peut empêcher les coussins d'air
de se déployer lors d'un accident. Les passagers avant risqueraient de subir de graves
blessures.

Ne pas modifi er la suspension:
Le fait de modifi er la suspension du véhicule est dangereux. Si la hauteur du véhicule
ou la suspension est modifi ée, le véhicule ne pourra pas détecter une collision ou un
capotage précisément, entraînant un déploiement des coussins d'air incorrect ou
inattendu et le risque de blessures graves.

Pour éviter les fausses détections par le système de capteur des coussins d'air, faire
attention aux points suivants:



¾ Ne pas utiliser de pneus ou de roues autres que ceux spécifi és pour ce véhicule Mazda:
 L'utilisation de pneus ou de roues autres que ceux recommandés pour ce véhicule
Mazda (page 9-12 ) est dangereuse. Si l'on utilise de telles roues, le système de
détection d'accident du véhicule ne pourra pas détecter une collision ou un capotage
précisément, entraînant un déploiement des coussins d'air incorrect ou inattendu et le
risque de blessures graves.



¾ Ne pas surcharger ce véhicule:
 Surcharger le véhicule est dangereux, car ceci pourra empêcher le système de
détection de choc du coussin d'air de détecter une collision ou un capotage
précisément, entraînant un déploiement des coussins d'air incorrect ou inattendu
et le risque de blessures graves. Le poids nominal brut sur l'essieu (PNBE) et le poids
nominal brut du véhicule (PNBV) sont indiqués sur l'étiquette de standard de sécurité
des véhicules à moteur placée sur le montant de la portière du conducteur. Ne pas
dépasser ces valeurs nominales.



¾ Ne pas conduire le véhicule hors piste:
 Il est dangereux de conduire ce véhicule Mazda hors piste, car il n'a pas été conçu pour
cet usage. Conduire le véhicule hors piste pourrait empêcher le système de détection
de choc du coussin d'air de détecter une collision ou un capotage précisément,
entraînant un déploiement des coussins d'air incorrect ou inattendu et le risque de
blessures graves.


/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–52
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Ne pas modifi er une portière avant ou laisser un dommage non réparé. Demandez à
un concessionnaire agréé Mazda de vérifi er une portière avant endommagée:
Il est dangereux de modifi er une portière avant ou de laisser un dommage non réparé.
Chaque portière avant dispose d'un capteur de collision latérale en tant qu'élément
du système de dispositif de sécurité supplémentaire. Si les orifi ces sont percés dans
une portière avant, un haut-parleur de portière est laissé retiré ou si une portière
endommagée reste non réparée, le capteur peut malencontreusement être aff ecté et peut
ne pas détecter correctement la pression d'un impact en cas de collision latérale. Si un
capteur ne détecte pas correctement un impact latéral, les coussins d'air latéraux et les
rideaux de sécurité gonfl ables ainsi que le dispositif de prétension de ceinture de sécurité
avant peuvent ne pas fonctionner normalement, ce qui peut entraîner des blessures
graves aux occupants.

Ne pas modifi er le système de retenue supplémentaire:
La modifi cation de composantes ou du câblage du système de retenue supplémentaire
est dangereuse. Il pourrait être actionné accidentellement ou rendu inopérant. N'apporter
aucune modifi cation au système de retenue supplémentaire. Cela comprend l'installation
de moulures, décorations ou autres sur les modules de coussins d'air. Et cela inclus aussi
l'installation d'équipements électriques sur ou près des composantes et du câblage du
système. Un concessionnaire agréé Mazda peut fournir l'entretien adéquat requis lors
du retrait et de l'installation des sièges avant. Il est important de protéger le câblage
et les connexions des coussins d'air de sorte que les coussins d'air ne se déploient pas
accidentellement, et que le système de classifi cation de l'occupant du siège passager
avant et la connexion des coussins d'air des sièges ne soit pas endommagés.

Ne pas placer de bagages ou d'autres objets sous les sièges avant:
Il est dangereux de placer des bagages ou d'autres objets sous les sièges avant.
Les composants essentiels du système de retenue supplémentaire pourraient être
endommagés, et en cas de collision latérale, les coussins d'air adéquats risqueraient de
ne pas se déployer, ce qui pourrait causer des blessures graves ou mortelles. Afi n d'éviter
d'endommager les composants essentiels du système de retenue supplémentaire, ne pas
placer de bagages ou autres objets sous les sièges avant.

Ne pas utiliser un véhicule dont les composants du système de coussins d'air/dispositif
de prétension de ceinture de sécurité sont endommagés:
Les composants du système de coussins d'air/dispositif de prétension de ceinture de
sécurité déployés ou endommagés doivent être remplacés après toute collision ayant
entraîné leur déploiement ou leur endommagement. Seul un concessionnaire agréé
Mazda est à même d'évaluer pleinement ces systèmes pour s'assurer qu'ils fonctionneront
bien ultérieurement en cas d'accident. Si l'on conduit avec un coussin d'air ou un dispositif
de prétension de ceinture de sécurité déployé ou endommagé, ceux-ci n'assureront plus
la protection nécessaire en cas d'accident ultérieurement, et des blessures graves ou
mortelles pourront alors s'ensuivre.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–53
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Ne pas déposer les pièces internes du coussin d'air:
Le fait de retirer les sièges avant, le tableau de bord, le volant de direction ou des pièces
sur les montants des vitres avant et arrière et le long du bord du pavillon contenant
des composants ou capteurs de coussin d'air est dangereux. Ces pièces contiennent
des composantes essentielles du coussin d'air. Le coussin d'air peut se déployer
accidentellement et causer de graves blessures. Toujours faire enlever ces pièces par un
concessionnaire agréé Mazda.

Mettre au rebut le système de coussin d'air selon la réglementation applicable:
Une mise au rebut non adéquate d'un coussin d'air ou la mise à la casse d'un véhicule
avec des coussins d'air non déployés est extrêmement dangereuse. Si toutes les
procédures de sécurité ne sont pas respectées, on risque des blessures. S'adresser à un
mécanicien agréé Mazda, pour la méthode sécuritaire de mise au rebut d'un système de
coussin d'air ou de mise à la casse d'un véhicule avec un système de coussin d'air.

REMARQUE



y S'il est nécessaire de faire modi¿ er les composants ou le système de câblage du système
de retenue supplémentaire pour accommoder une personne avec certaines conditions
médicales selon l'avis d'un médecin certi¿ é, contacter un concessionnaire agréé Mazda,
se référer à “Assistance à la clientèle (Etats-Unis)” (page 8-2 ).



y Lorsqu'un coussin d'air se déploie, un bruit de gonÀ ement fort sera entendu et de la
fumée sera émise. Ceci ne devrait pas causer de blessures, cependant la texture du
matériel des coussins d'air peut causer une légère abrasion de la peau sur les endroits du
corps non couverts par des vêtements.



y En cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau
propriétaire que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il ou
elle doit se familiariser avec toutes les instructions, concernant les systèmes, fournies
dans ce manuel Conduite et Entretien.



y Cette étiquette bien visible a été af¿ chée pour avertir contre l'utilisation un système de
dispositif de sécurité pour enfants faisant face vers l'arrière sur le siège passager avant.



(Sauf Mexique) (Mexique)

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–54
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Composants du système de retenue supplémentaire
(Avec système de classi¿ cation de l'occupant du siège du passager avant)



/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–55
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
*Certains modèles.
(Sans système de classi¿ cation de l'occupant du siège du passager avant)




Dispositifs de gonÀ age et coussins d'air du conducteur/passager avant

Capteur de capotage * , détecteurs de chocet, et module de diagnostic (unité SAS)

Dispositifs de prétension des ceintures de sécurité (page 2-18 )

Capteurs de coussin d'air avant

Détecteurs de choc latéral *

Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité
(page 4-26 )

Dispositifs de gonÀ age et coussins d'air latéraux et des rideaux de sécurité *

Témoin de désactivation du coussin d'air du passager avant * (page 2-64 )

Capteur de classi¿ cation de l'occupant du siège passager avant * (page 2-64 )

Module de classi¿ cation de l'occupant du siège passager avant *
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–56
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS suivants. Les coussins d'air
SRS ont été conçus pour fonctionner conjointement avec les ceintures de sécurité pour
réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protection supplémentaire aux
passagers, en plus des fonctions des ceintures de sécurité. Veiller à attacher correctement les
ceintures de sécurité.
Dispositif de prétension de ceinture de sécurité avant
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer
lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère.
De plus, les dispositifs de prétension fonctionnent quand une collision latérale (que sur
le côté sur lequel la collision se produit) ou un tonneau a été détecté. Les dispositifs de
prétension fonctionnent différemment car ils dépendent des types de coussins d'air dont ils
sont équipés. Pour plus d'informations sur le fonctionnement du dispositif de prétension de
ceinture de sécurité, se référer à la section Critères de déploiement des coussins d'air SRS
(page 2-61 ).
Coussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant de direction.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du
conducteur se gonÀ e rapidement pour réduire les blessures, surtout celles affectant la tête ou
la poitrine du conducteur causées par l'impact direct sur le volant de direction.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-61 ).
(Avec système de classi¿ cation de l'occupant du siège du passager avant)
Le coussin d'air à deux étapes du conducteur avant commande le gonÀ age des coussins d'air
selon deux niveaux de puissance. Lors d'une collision d'une sévérité modérée, le coussin
d'air du conducteur se déploient avec une puissance moindre, alors que lors d'une collision
plus grave, il se déploie avec de plus de puissance.


/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD
