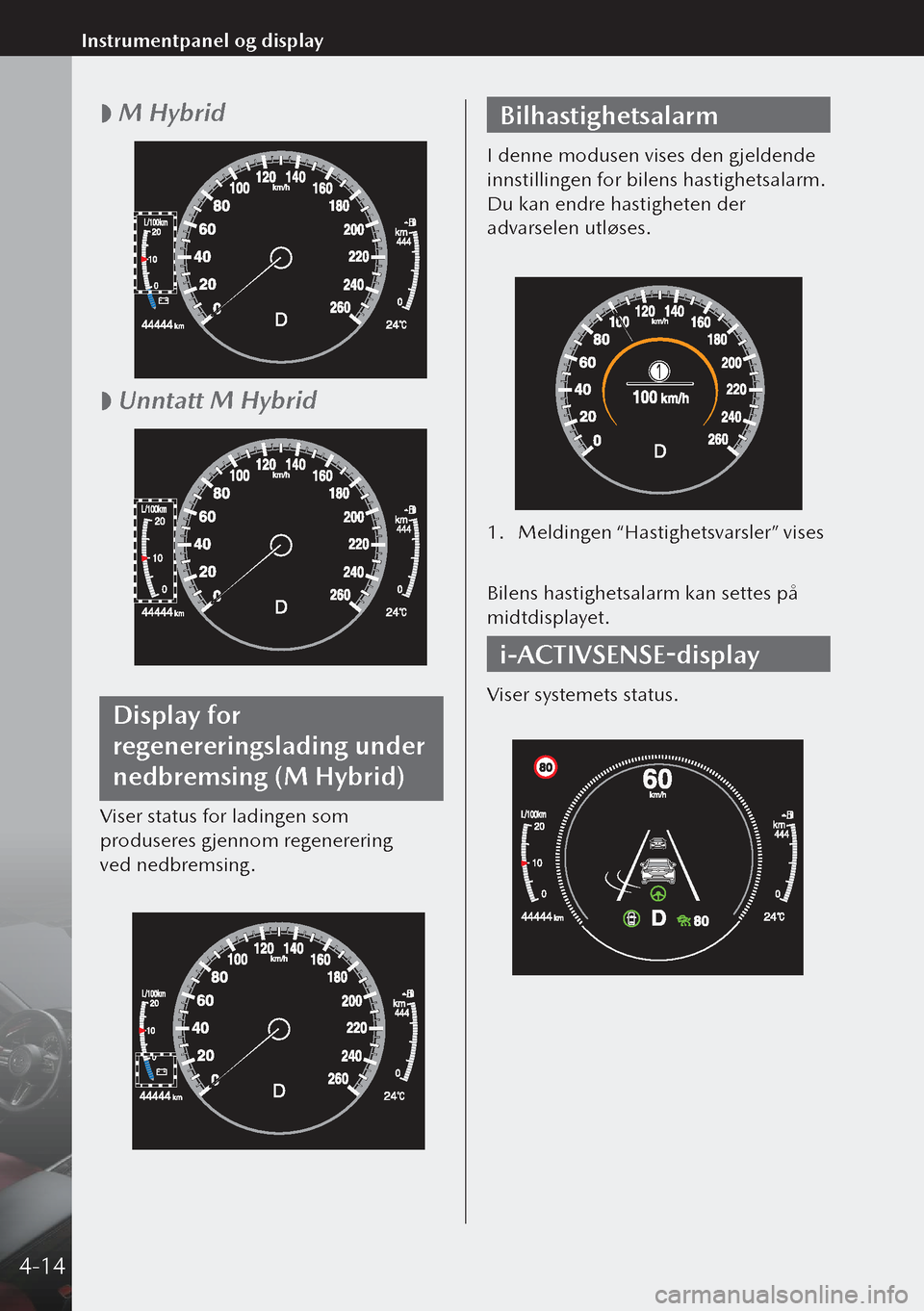

display MAZDA MODEL 3 HATCHBACK 2019 Brukerhåndbok (in Norwegian)

 M Hybrid

 Unntatt M Hybrid
Display for
regenereringslading under
nedbremsing (M Hybrid)
Viser status for ladingen som
produseres gjennom regenerering
ved nedbremsing.
Bilhastighetsalarm
I denne modusen vises den gjeldende
innstillingen for bilens hastighetsalarm.
Du kan endre hastigheten der
advarselen utløses.
1.
Meldingen “Hastighetsvarsler” vises
Bilens hastighetsalarm kan settes på
midtdisplayet.
i-ACTIVSENSE-display
Viser systemets status.
4-14
Instrumentpanel og display

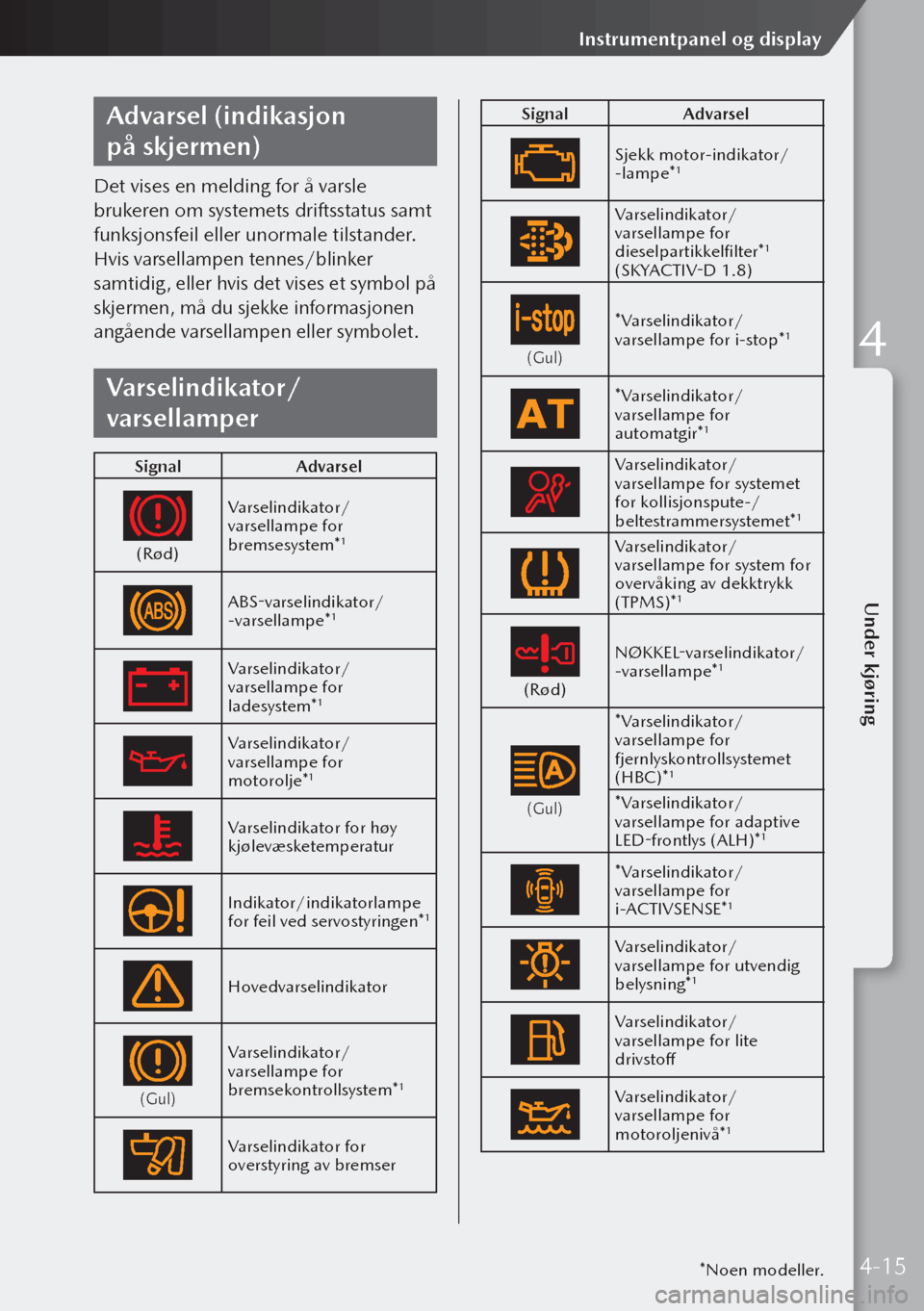

Advarsel (indikasjon
på skjermen)
Det vises en melding for å varsle
brukeren om systemets driftsstatus samt
funksjonsfeil eller unormale tilstander.
Hvis varsellampen tennes/blinker
samtidig, eller hvis det vises et symbol på
skjermen, må du sjekke informasjonen
angående varsellampen eller symbolet.
Varselindikator/
varsellamper
SignalAdvarsel
(Rød)Varselindikator/
varsellampe for
bremsesystem*1
ABS-varselindikator/ -varsellampe*1
Varselindikator/
varsellampe for
ladesystem*
1
Varselindikator/
varsellampe for
motorolje*
1
Varselindikator for høy
kjølevæsketemperatur
Indikator/indikatorlampe
for feil ved servostyringen*1
Hovedvarselindikator
(Gul)
Varselindikator/
varsellampe for
bremsekontrollsystem*
1
Varselindikator for
overstyring av bremser
Signal
Advarsel
Sjekk motor-indikator/ -lampe*1
Varselindikator/
varsellampe for
dieselpartikkelfilter*
1
(SKYACTIV-D 1.8)
(Gul)
*Varselindikator/
varsellampe for i-stop*1
*Varselindikator/
varsellampe for
automatgir*
1
Varselindikator/
varsellampe for systemet
for kollisjonspute-/
beltestrammersystemet*
1
Varselindikator/
varsellampe for system for
overvåking av dekktrykk
(TPMS)*
1
(Rød) NØKKEL-varselindikator/
-varsellampe*1
(Gul)
*Varselindikator/
varsellampe for
fjernlyskontrollsystemet
(HBC)*
1
*Varselindikator/
varsellampe for adaptive
LED-frontlys (ALH)*
1
*Varselindikator/
varsellampe for
i-ACTIVSENSE*
1
Varselindikator/
varsellampe for utvendig
belysning*
1
Varselindikator/
varsellampe for lite
drivstoff
Varselindikator/
varsellampe for
motoroljenivå*
1
*Noen modeller.4-15
Under kjøring
Instrumentpanel og display
4

SignalAdvarsel
Varselindikator/
varsellampe for
sikkerhetsbelte (forsete)
(Rød)Varsellampe for
sikkerhetsbelte (baksete)
*Varselindikator/
varsellampe for lavt
spylevæskenivå
Varselindikator for
åpen dør
Varselindikator for
åpen bakluke
Varsellampe for åpen dør
*1 Lampen tennes når tenningen slås på for
en funksjonskontroll, og slås av et par
sekunder senere eller når motoren har
startet. Hvis lampen ikke tennes eller
fortsetter å lyse, må du få bilen undersøkt
på et ekspertverksted – vi anbefaler et
autorisert Mazda-verksted.
Indikatorlamper
Disse lampene tennes eller blinker
for å varsle brukeren om systemets
driftsstatus eller en systemfeil.
Signal Indikator
(Grønn)
Indikatorlampe for
sikkerhetsbelte (baksete)
*Indikatorlampe
for deaktivering av
kollisjonsputen for
forsetepassasjeren
Sikkerhetsindikatorlampe
SignalIndikator
(Grønn)
KEY-indikatorlampe
(Grønn)
*i-stop-indikatorlampe
Skiftenøkkel-indikator/
indikatorlampe*1
Glødeindikatorlampe
(SKYACTIV-D 1.8)
*Girstillingsindikator
Lys på-indikatorlampe
Indikatorlampe for fjernlys
Indikatorlampe for
tåkebaklys
Indikatorlampe for
blinklys/nødblink
Indikator/indikatorlampe
for elektrisk parkerings-brems (EPB)*1*2
AUTOHOLD aktiv-
indikatorlampe*1
*Indikatorlampe for
Mazda Radar Cruise
Control med Stop & Go-
funksjon (MRCC med
Stop & Go-funksjon)
*Indikatorlampe for
Cruising & Traffic
Support (CTS)
TCS/DSC-indikator/
indikatorlampe*1
*Noen modeller.4-16
Instrumentpanel og display

SignalIndikator
DSC OFF-indikatorlampe*1
*Velg modus-indikatorlampe
(Hvit)
*i-ACTIVSENSE-
statussymbol (varslings-/
risikounngåelsessystem)
(Grønn)
(Gul)
(Grønn)
*Indikatorlampe for fjern-lyskontrollsystemet (HBC)
*Indikatorlampe for
adaptive LED-frontlys (ALH)
(Hvit)*Standbyindikator for
Mazda Radar Cruise
Control (MRCC)
*Standbyindikator for Mazda
Radar Cruise Control med
Stop & Go-funksjon (MRCC
med Stop & Go-funksjon)
*Standbyindikator
for Cruising & Traffic
Support (CTS)
(Grønn)
*Innstillingsindikator
for Mazda Radar Cruise
Control (MRCC)
*Innstillingsindikator
for Mazda Radar Cruise
Control med Stop & Go-
funksjon (MRCC med
Stop & Go-funksjon)
*Innstillingsindikator
for Cruising & Traffic
Support (CTS)
*Smart bremsestøtte (SBS)
AV-indikatorlampe*1
Signal
Indikator
(Hvit)*Standbyindikator
for Intelligent Speed
Assistance (ISA)
*Standbyindikator for
justerbar fartssperre (ASL)
(Grønn)
*Innstillingsindikator
for Intelligent Speed
Assistance (ISA)
*Innstillingsindikator for
justerbar fartssperre (ASL)
(Hvit)
*Standbyindikator for
cruisekontroll
(Grønn)
*Innstillingsindikator for
cruisekontroll
*1
Lampen tennes når tenningen slås
på for en funksjonskontroll, og slås
av et par sekunder senere eller når
motoren har startet. Hvis lampen
ikke tennes eller fortsetter å lyse,
må du få bilen undersøkt på et
ekspertverksted – vi anbefaler et
autorisert Mazda-verksted.
*2 Lampen tennes og lyser kontinuerlig
når parkeringsbremsen er innkoplet.
*Noen modeller.4-17
Under kjøring
Instrumentpanel og display
4

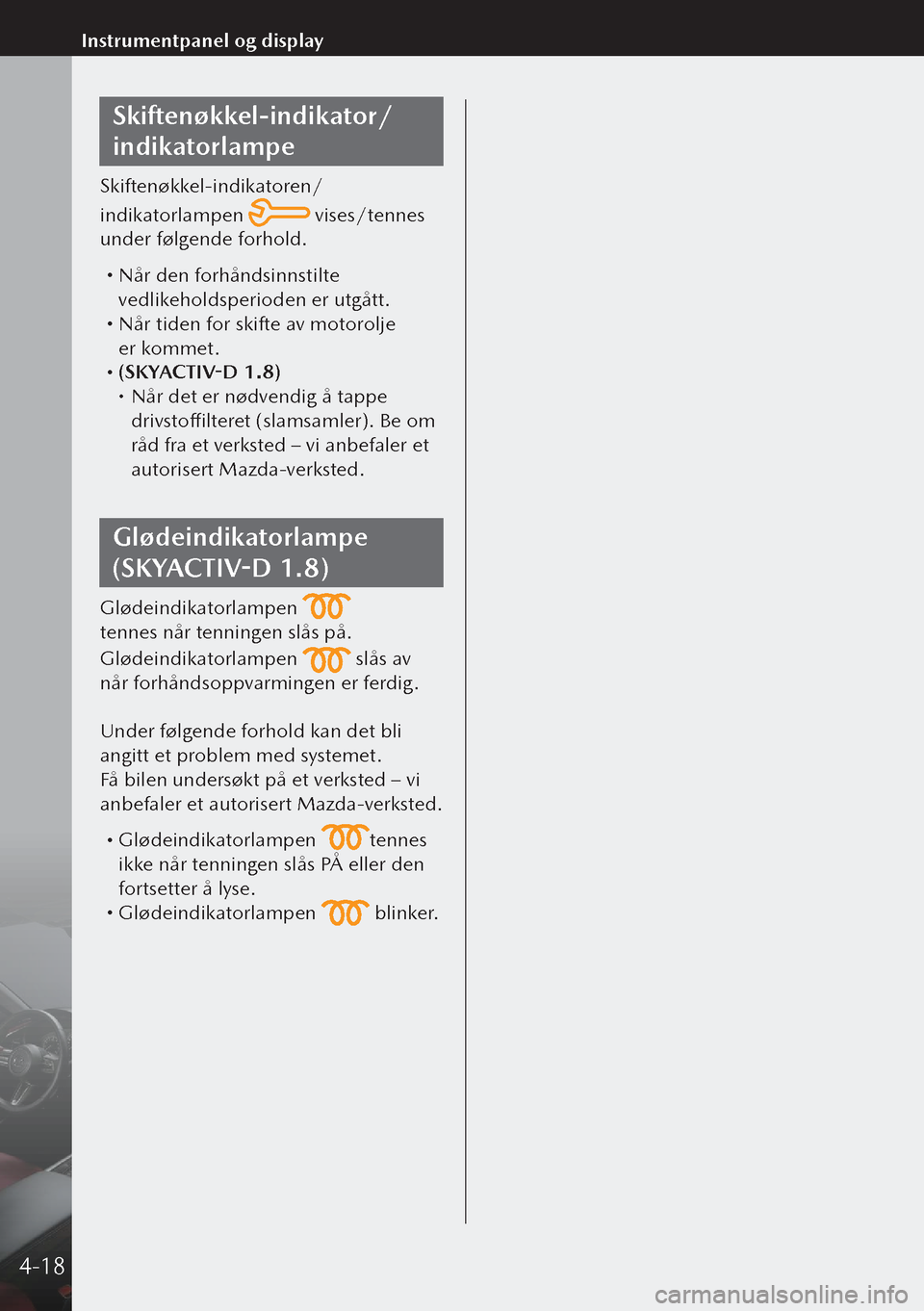

Skiftenøkkel-indikator/
indikatorlampe
Skiftenøkkel-indikatoren/
indikatorlampen
vises/tennes
under følgende forhold.
 Når den forhåndsinnstilte
vedlikeholdsperioden er utgått.
 Når tiden for skifte av motorolje
er kommet.
 (SKYACTIV-D 1.8) Når det er nødvendig å tappe
drivstoffilteret (slamsamler). Be om
råd fra et verksted – vi anbefaler et
autorisert Mazda-verksted.
Glødeindikatorlampe
(SKYACTIV-D 1.8)
Glødeindikatorlampen
tennes når tenningen slås på.
Glødeindikatorlampen
slås av
når forhåndsoppvarmingen er ferdig.
Under følgende forhold kan det bli
angitt et problem med systemet.
Få bilen undersøkt på et verksted – vi
anbefaler et autorisert Mazda-verksted.
 Glødeindikatorlampen tennes
ikke når tenningen slås PÅ eller den
fortsetter å lyse.
 Glødeindikatorlampen blinker.
4-18
Instrumentpanel og display

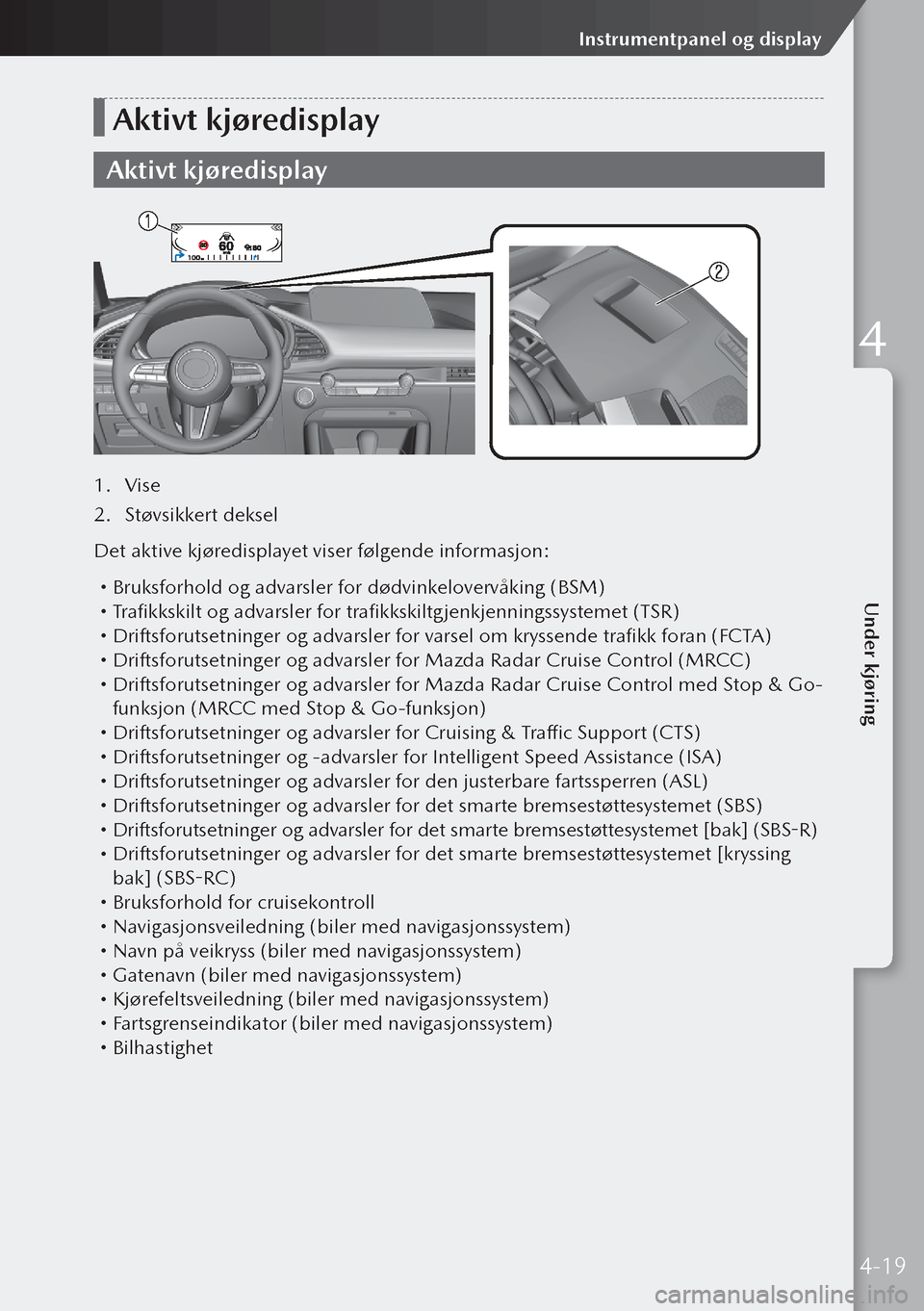

Aktivt kjøredisplay
Aktivt kjøredisplay
1. Vise
2. Støvsikkert deksel
Det aktive kjøredisplayet viser følgende informasjon:
 Bruksforhold og advarsler for dødvinkelovervåking (BSM) Trafikkskilt og advarsler for trafikkskiltgjenkjenningssystemet (TSR) Driftsforutsetninger og advarsler for varsel om kryssende trafikk foran (FCTA) Driftsforutsetninger og advarsler for Mazda Radar Cruise Control (MRCC) Driftsforutsetninger og advarsler for Mazda Radar Cruise Control med Stop & Go-
funksjon (MRCC med Stop & Go-funksjon)
 Driftsforutsetninger og advarsler for Cruising & Traffic Support (CTS) Driftsforutsetninger og -advarsler for Intelligent Speed Assistance (ISA) Driftsforutsetninger og advarsler for den justerbare fartssperren (ASL) Driftsforutsetninger og advarsler for det smarte bremsestøttesystemet (SBS) Driftsforutsetninger og advarsler for det smarte bremsestøttesystemet [bak] (SBS-R) Driftsforutsetninger og advarsler for det smarte bremsestøttesystemet [kryssing
bak] (SBS-RC)
 Bruksforhold for cruisekontroll Navigasjonsveiledning (biler med navigasjonssystem) Navn på veikryss (biler med navigasjonssystem) Gatenavn (biler med navigasjonssystem) Kjørefeltsveiledning (biler med navigasjonssystem) Fartsgrenseindikator (biler med navigasjonssystem) Bilhastighet
4-19
Under kjøring
Instrumentpanel og display
4

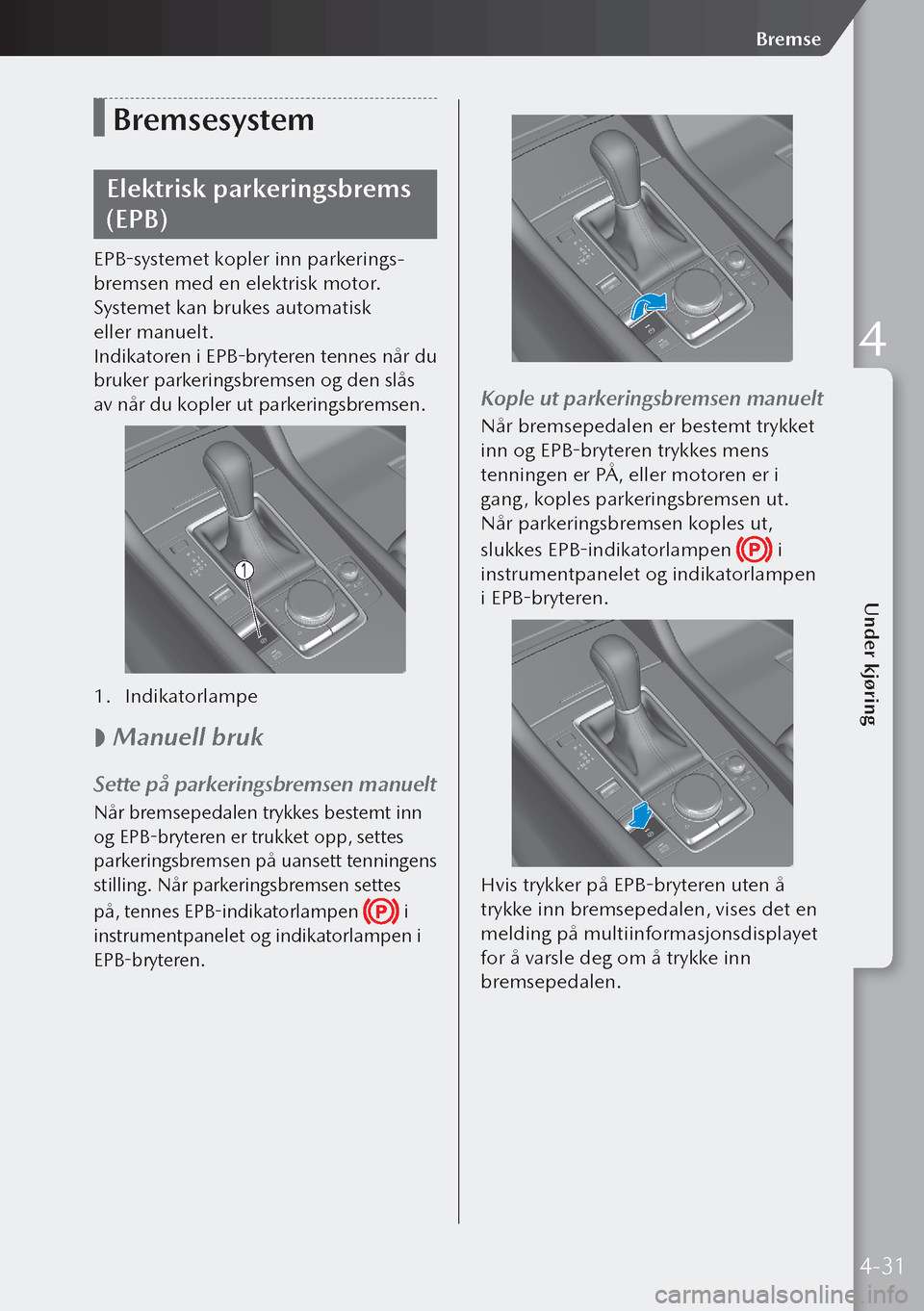

Bremsesystem
Elektrisk parkeringsbrems
(EPB)
EPB-systemet kopler inn parkerings-
bremsen med en elektrisk motor.
Systemet kan brukes automatisk
eller manuelt.
Indikatoren i EPB-bryteren tennes når du
bruker parkeringsbremsen og den slås
av når du kopler ut parkeringsbremsen.
1. Indikatorlampe

 Manuell bruk
Sette på parkeringsbremsen manuelt
Når bremsepedalen trykkes bestemt inn
og EPB-bryteren er trukket opp, settes
parkeringsbremsen på uansett tenningens
stilling. Når parkeringsbremsen settes
på, tennes EPB-indikatorlampen
i
instrumentpanelet og indikatorlampen i
EPB-bryteren.
Kople ut parkeringsbremsen manuelt
Når bremsepedalen er bestemt trykket
inn og EPB-bryteren trykkes mens
tenningen er PÅ, eller motoren er i
gang, koples parkeringsbremsen ut.
Når parkeringsbremsen koples ut,
slukkes EPB-indikatorlampen
i
instrumentpanelet og indikatorlampen
i EPB-bryteren.
Hvis trykker på EPB-bryteren uten å
trykke inn bremsepedalen, vises det en
melding på multiinformasjonsdisplayet
for å varsle deg om å trykke inn
bremsepedalen.
4-31
Under kjøring
Bremse
4

System for varsling
når kjørefilen
forlates (LDWS)*
System for varsel om
kjørefeltavvik (LDWS)
LDWS varsler føreren om at bilen kan
være i ferd med å forlate kjørefilen.
Hvis hvite (gule) streker på veien
registreres av det forovervendte
sensorkameraet, og hvis systemet
fastslår at bilen kan avvike fra sitt
kjørefelt, varsler det føreren ved å
blinke med LDWS-varsellampen,
aktivere LDWS-varsellyden, og med
multiinformasjonsdisplayet.
1. Forovervendt sensorkamera (FSC)
2. Multiinformasjonsdisplay
ADVARSEL
Du må ikke stole blindt på LDWS.
Når systemet er i bruk
Når tenningen er slått PÅ, slås
i-ACTIVSENSE-statussymbolet
(varslings-/risikounngåelsessystem)
(hvit)
og systemet går til standby.

 Driftsforhold
Når alle de følgende forutsetningene
er oppfylt, skifter i-ACTIVSENSE-
statussymbolet (varslings-/
risikounngåelsessystem) på
multiinformasjonsdisplayet fra hvit
til grønn og systemet blir
funksjonsdyktig.
 Tenningen står PÅ. Bilens hastighet er rundt 60 km/t
eller høyere.
 Systemet registrerer hvite (gule)
streker i veibanen.
Advarsel når kjørefeltet
forlates
Hvis systemet fastslår at bilen kan
fravike kjørefeltet, aktiveres en advarsel
(pipetone, rattvibrasjon) og retningen
som systemet mener at bilen kan
bevege seg ut av kjørefeltet indikeres
på multiinformasjonsdisplayet.
*Noen modeller.4-44
i-ACTIVSENSE

1. Din bil
2. Registreringsområder
ADVARSEL
Du må alltid foreta en visuell kontroll av
området rundt før du skifter fil.
Dødvinkelovervåking
(BSM)-varsellamper/
displayindikator/
dødvinkelovervåking
(BSM)-varsellyd
BSM-systemet varsler føreren om at det
er kjøretøy i tilstøtende kjørefelt eller bak
bilen ved bruk av BSM-varsellampen,
varsellyden og displayindikatoren når
systemene er aktivisert.

 BSM-varselindikatorlamper
BSM-varselindikatorlampene sitter
på venstre og høyre sidespeil.
Varsellampene tennes når det
registreres at et kjøretøy nærmer seg
bilen bakfra i et tilstøtende kjørefelt.
Når tenningen settes på ON, tennes
varsellampen et øyeblikk og slås
deretter av etter et par sekunder.

 Displayindikator
Kjøretøyet som nærmer seg og advarselen
vises på multiinformasjonsdisplayet og
det aktive kjøredisplayet (biler med aktivt
kjøredisplay).
Multiinformasjonsdisplay
Aktivt kjøredisplay (biler med aktivt
kjøredisplay)
4-46
i-ACTIVSENSE

*Noen modeller.
Trafikkskiltgjenkjenningssystem (TSR)*
Trafikkskiltgjenkjenningssystem (TSR)
TSR hjelper til å forhindre at føreren overser trafikkskilt, og støtter tryggere
kjøring ved å vise trafikkskilt på det aktive kjøredisplayet/instrumentpanelet
som gjenkjennes av foroversensorkameraet (FSC) eller som er registrert i
navigasjonssystemet, mens bilen kjøres.
Fartsgrenseskilt (inklusive tilleggsskilt), innkjøring forbudt- og forbikjøring forbudt-skilt
1. Skilt gjenkjennes
2. Skilt vises
3. Indikator på aktivt kjøredisplay
4. Instrumentpanel
5. Grunnleggende display
6. i-ACTIVSENSE-display
7. Fargeendringer som indikerer gjenkjent fartsgrense
4-48
i-ACTIVSENSE
