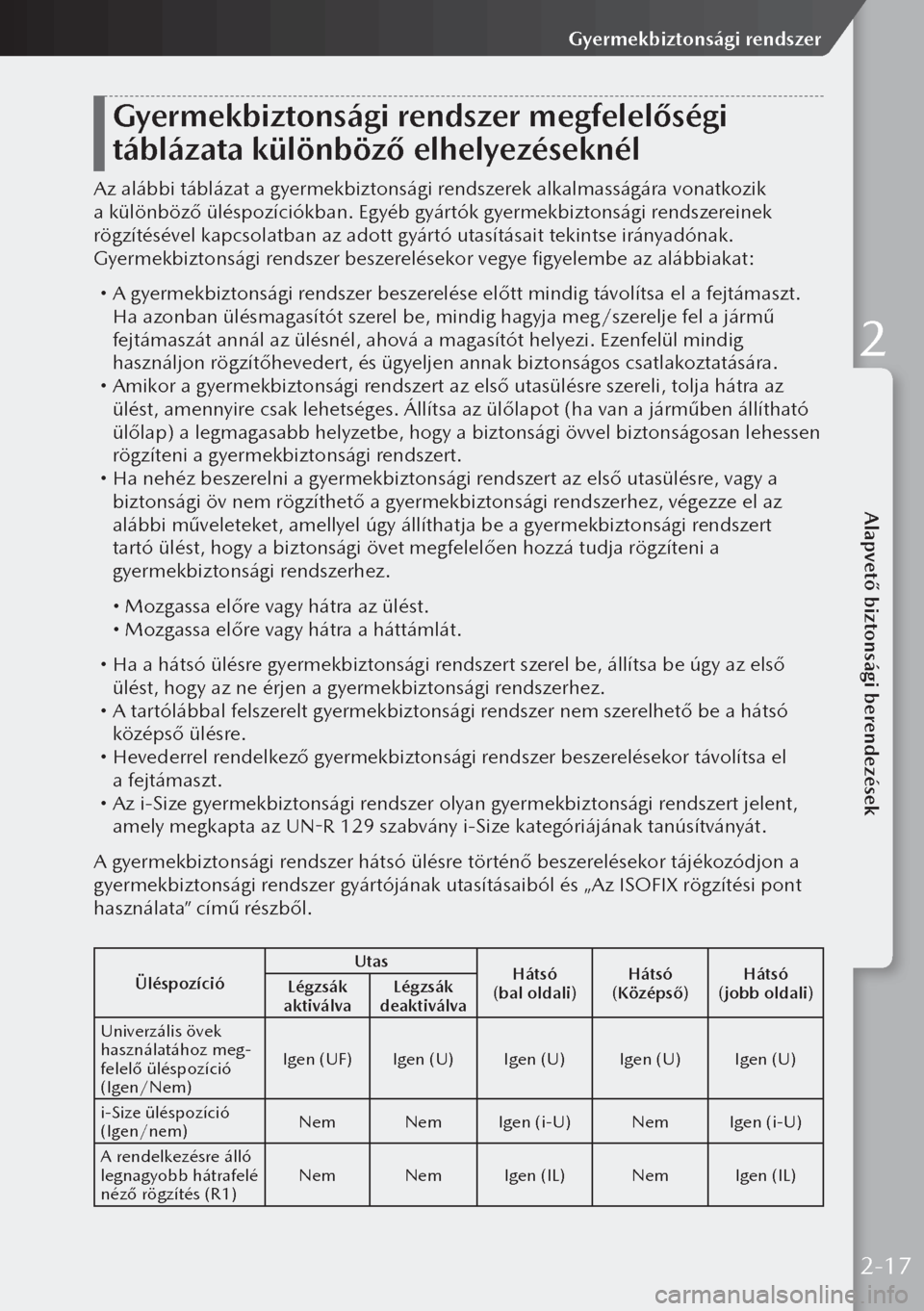

Gyermekbiztonsági rendszer megfelelőségi
táblázata különböző elhelyezéseknél
Az alábbi táblázat a gyermekbiztonsági rendszerek alkalmasságára vonatkozik
a különböző üléspozíciókban. Egyéb gyártók gyermekbiztonsági rendszereinek
rögzítésével kapcsolatban az adott gyártó utasításait tekintse irányadónak.
Gyermekbiztonsági rendszer beszerelésekor vegye figyelembe az alábbiakat:
 A gyermekbiztonsági rendszer beszerelése előtt mindig távolítsa el a fejtámaszt.
Ha azonban ülésmagasítót szerel be, mindig hagyja meg/szerelje fel a jármű
fejtámaszát annál az ülésnél, ahová a magasítót helyezi. Ezenfelül mindig
használjon rögzítőhevedert, és ügyeljen annak biztonságos csatlakoztatására.
 Amikor a gyermekbiztonsági rendszert az első utasülésre szereli, tolja hátra az
ülést, amennyire csak lehetséges. Állítsa az ülőlapot (ha van a járműben állítható
ülőlap) a legmagasabb helyzetbe, hogy a biztonsági övvel biztonságosan lehessen
rögzíteni a gyermekbiztonsági rendszert.
 Ha nehéz beszerelni a gyermekbiztonsági rendszert az első utasülésre, vagy a
biztonsági öv nem rögzíthető a gyermekbiztonsági rendszerhez, végezze el az
alábbi műveleteket, amellyel úgy állíthatja be a gyermekbiztonsági rendszert
tartó ülést, hogy a biztonsági övet megfelelően hozzá tudja rögzíteni a
gyermekbiztonsági rendszerhez.
 Mozgassa előre vagy hátra az ülést. Mozgassa előre vagy hátra a háttámlát.
 Ha a hátsó ülésre gyermekbiztonsági rendszert szerel be, állítsa be úgy az első
ülést, hogy az ne érjen a gyermekbiztonsági rendszerhez.
 A tartólábbal felszerelt gyermekbiztonsági rendszer nem szerelhető be a hátsó
középső ülésre.
 Hevederrel rendelkező gyermekbiztonsági rendszer beszerelésekor távolítsa el
a fejtámaszt.
 Az i-Size gyermekbiztonsági rendszer olyan gyermekbiztonsági rendszert jelent,
amely megkapta az UN-R 129 szabvány i-Size kategóriájának tanúsítványát.
A gyermekbiztonsági rendszer hátsó ülésre történő beszerelésekor tájékozódjon a
gyermekbiztonsági rendszer gyártójának utasításaiból és „Az ISOFIX rögzítési pont
használata” című részből.
Üléspozíció Utas
Hátsó
(bal oldali) Hátsó
(Középső) Hátsó
(jobb oldali)
Légzsák
aktiválva Légzsák
deaktiválva
Univerzális övek
használatához meg
-felelő üléspozíció
(Igen/Nem) Igen (UF)
Igen (U) Igen (U) Igen (U)Igen (U)
i-Size üléspozíció
(Igen/nem)NemNemIgen (i-U) NemIgen (i-U)
A rendelkezésre álló
legnagyobb hátrafelé
néző rögzítés (R1) Nem
NemIgen (IL) NemIgen (IL)
2-17
Alapvető biztonsági berendezések
Gyermekbiztonsági rendszer
2

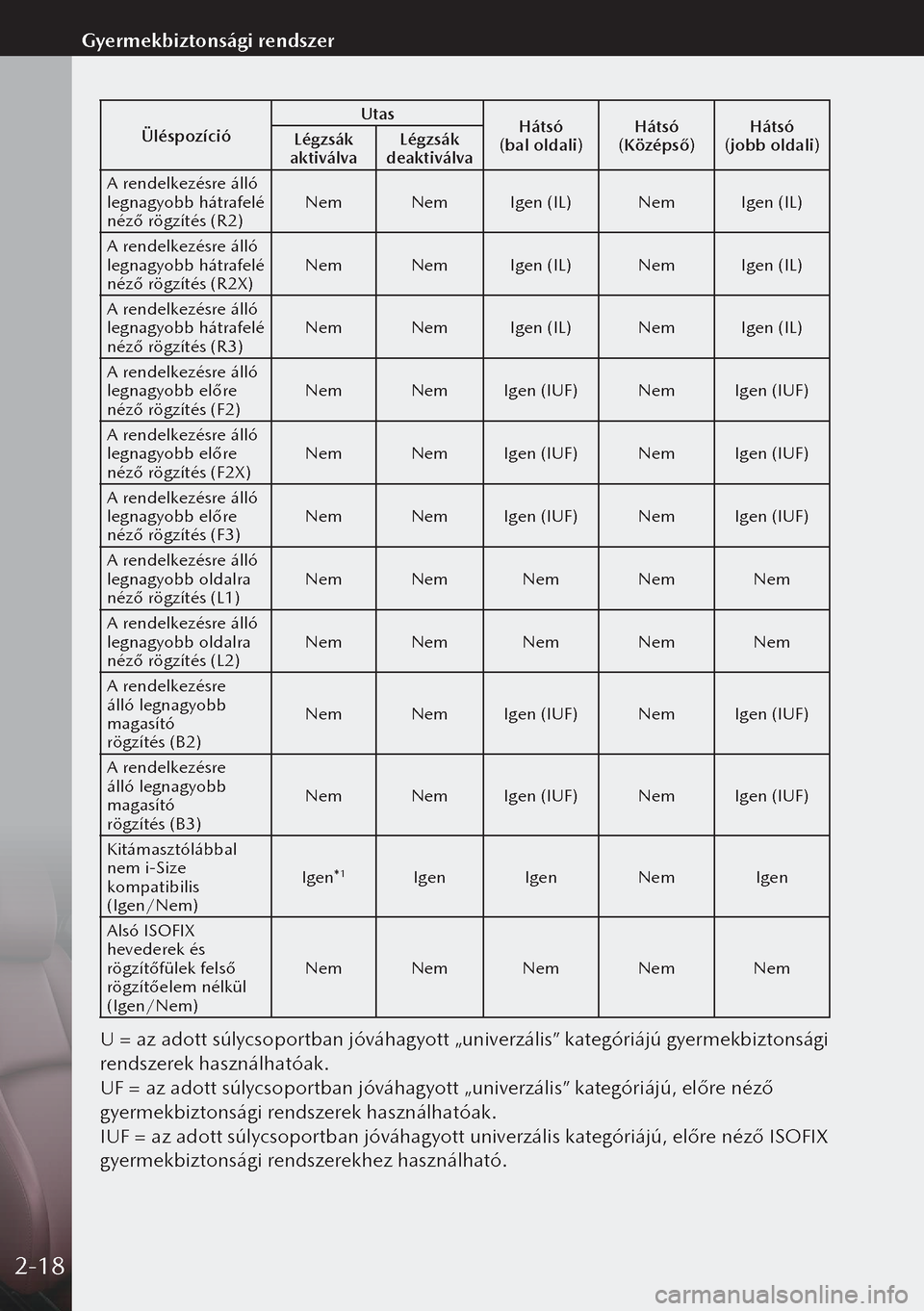

ÜléspozícióUtas
Hátsó
(bal oldali) Hátsó
(Középső) Hátsó
(jobb oldali)
Légzsák
aktiválva Légzsák
deaktiválva
A rendelkezésre álló
legnagyobb hátrafelé
néző rögzítés (R2) Nem
NemIgen (IL) NemIgen (IL)
A rendelkezésre álló
legnagyobb hátrafelé
néző rögzítés (R2X) Nem
NemIgen (IL) NemIgen (IL)
A rendelkezésre álló
legnagyobb hátrafelé
néző rögzítés (R3) Nem
NemIgen (IL) NemIgen (IL)
A rendelkezésre álló
legnagyobb előre
néző rögzítés (F2) Nem
NemIgen (IUF) NemIgen (IUF)
A rendelkezésre álló
legnagyobb előre
néző rögzítés (F2X) Nem
NemIgen (IUF) NemIgen (IUF)
A rendelkezésre álló
legnagyobb előre
néző rögzítés (F3) Nem
NemIgen (IUF) NemIgen (IUF)
A rendelkezésre álló
legnagyobb oldalra
néző rögzítés (L1) Nem
Nem Nem NemNem
A rendelkezésre álló
legnagyobb oldalra
néző rögzítés (L2) Nem
Nem Nem NemNem
A rendelkezésre
álló legnagyobb
magasító
rögzítés (B2) Nem
NemIgen (IUF) NemIgen (IUF)
A rendelkezésre
álló legnagyobb
magasító
rögzítés (B3) Nem
NemIgen (IUF) NemIgen (IUF)
Kitámasztólábbal
nem i-Size
kompatibilis
(Igen/Nem) Igen*
1Igen
Igen Nem Igen
Alsó ISOFIX
hevederek és
rögzítőfülek felső
rögzítőelem nélkül
(Igen/Nem) Nem
Nem Nem NemNem
U = az adott súlycsoportban jóváhagyott „univerzális” kategóriájú gyermekbiztonsági
rendszerek használhatóak.
UF = az adott súlycsoportban jóváhagyott „univerzális” kategóriájú, előre néző
gyermekbiztonsági rendszerek használhatóak.
IUF = az adott súlycsoportban jóváhagyott univerzális kategóriájú, előre néző ISOFIX
gyermekbiztonsági rendszerekhez használható.
