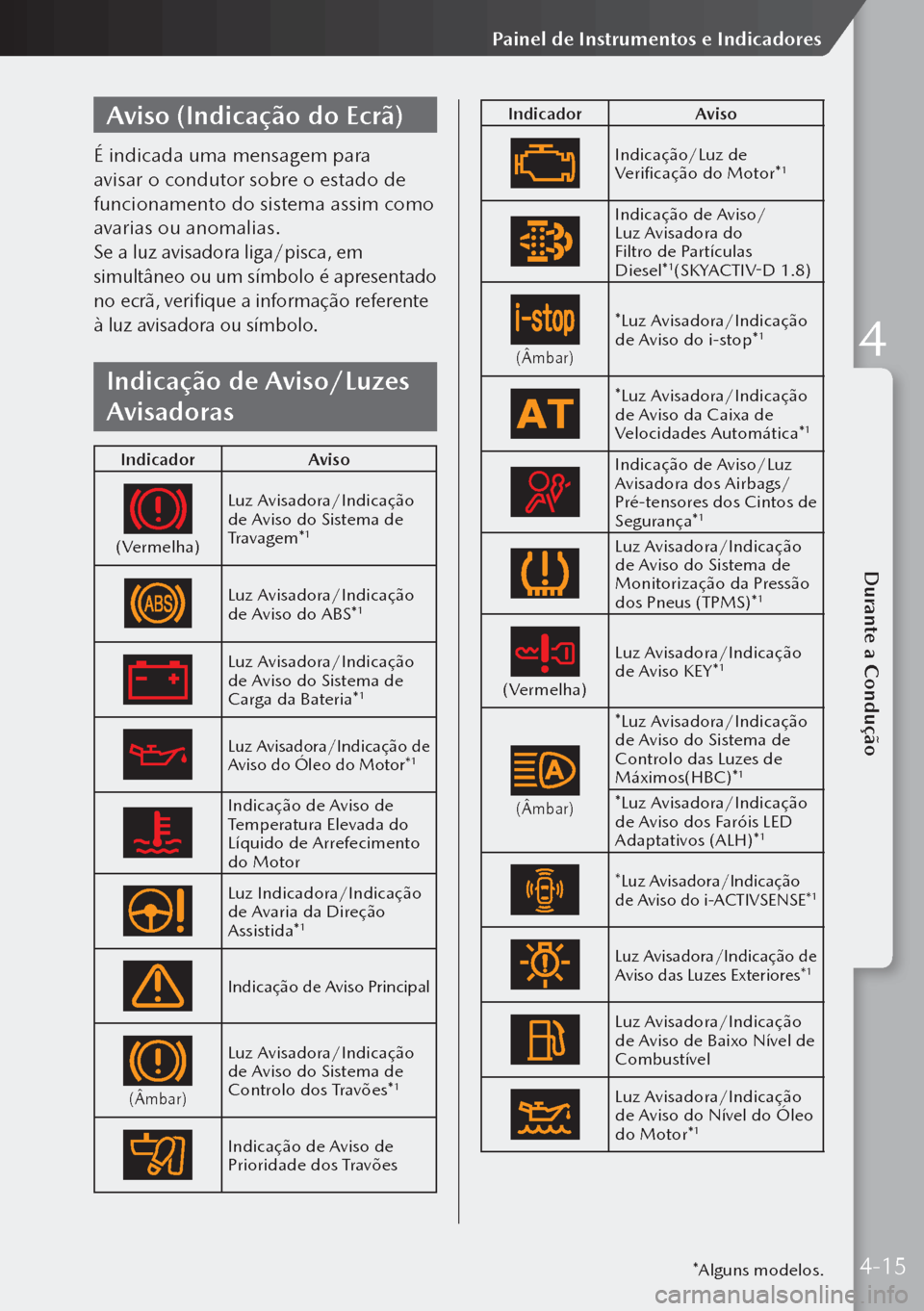

Aviso (Indicação do Ecrã)
É indicada uma mensagem para
avisar o condutor sobre o estado de
funcionamento do sistema assim como
avarias ou anomalias.
Se a luz avisadora liga/pisca, em
simultâneo ou um símbolo é apresentado
no ecrã, verifique a informação referente
à luz avisadora ou símbolo.
Indicação de Aviso/Luzes
Avisadoras
IndicadorAviso
(Vermelha)Luz Avisadora/Indicação
de Aviso do Sistema de
Travagem*1
Luz Avisadora/Indicação
de Aviso do ABS*1
Luz Avisadora/Indicação
de Aviso do Sistema de
Carga da Bateria*
1
Luz Avisadora/Indicação de
Aviso do Óleo do Motor*1
Indicação de Aviso de
Temperatura Elevada do
Líquido de Arrefecimento
do Motor
Luz Indicadora/Indicação
de Avaria da Direção
Assistida*
1
Indicação de Aviso Principal
(Âmbar)
Luz Avisadora/Indicação
de Aviso do Sistema de
Controlo dos Travões*
1
Indicação de Aviso de
Prioridade dos Travões
Indicador
Aviso
Indicação/Luz de
Verificação do Motor*1
Indicação de Aviso/
Luz Avisadora do
Filtro de Partículas
Diesel*
1(SKYACTIV-D 1.8)
(Âmbar)
*Luz Avisadora/Indicação
de Aviso do i-stop*1
*Luz Avisadora/Indicação
de Aviso da Caixa de
Velocidades Automática*
1
Indicação de Aviso/Luz
Avisadora dos Airbags/
Pré-tensores dos Cintos de
Segurança*
1
Luz Avisadora/Indicação
de Aviso do Sistema de
Monitorização da Pressão
dos Pneus (TPMS)*
1
(Vermelha)Luz Avisadora/Indicação
de Aviso KEY*
1
(Âmbar)
*Luz Avisadora/Indicação
de Aviso do Sistema de
Controlo das Luzes de
Máximos(HBC)*
1
*Luz Avisadora/Indicação
de Aviso dos Faróis LED
Adaptativos (ALH)*
1
*Luz Avisadora/Indicação
de Aviso do i-ACTIVSENSE*1
Luz Avisadora/Indicação de
Aviso das Luzes Exteriores*1
Luz Avisadora/Indicação
de Aviso de Baixo Nível de
Combustível
Luz Avisadora/Indicação
de Aviso do Nível do Óleo
do Motor*
1
*Alguns modelos.4-15
Durante a Condução
Painel de Instrumentos e Indicadores
4

Painel de Instrumentos (Ecrã básico)
Painel de Instrumentos
(Ecrã i-ACTIVSENSE)
Ecrã de condução ativa
Para Desativar
Pressione novamente o interruptor da
velocidade de cruzeiro.
Sistema de Monitori-
zação da Pressão dos
Pneus (TPMS)
Sistema de Monitorização da Pressão dos Pneus (TPMS)
O TPMS monitoriza a pressão do ar
em cada pneu e, se esta diminuir para
um valor inferior à especificação, o
sistema notifica o condutor através da
luz avisadora TPMS
no painel de
instrumentos e da indicação de uma
mensagem no ecrã multi-informação.
Os dados da pressão do ar enviados
ao TPMS através de sinal de rádio a
partir dos sensores de pressão dos
pneus instalados em cada roda, são
recebidos pelo recetor no veículo para
monitorizar as pressões dos pneus.
1. Sensores de pressão dos pneus
4-93
Durante a Condução
Controlo da Velocidade de Cruzeiro
4

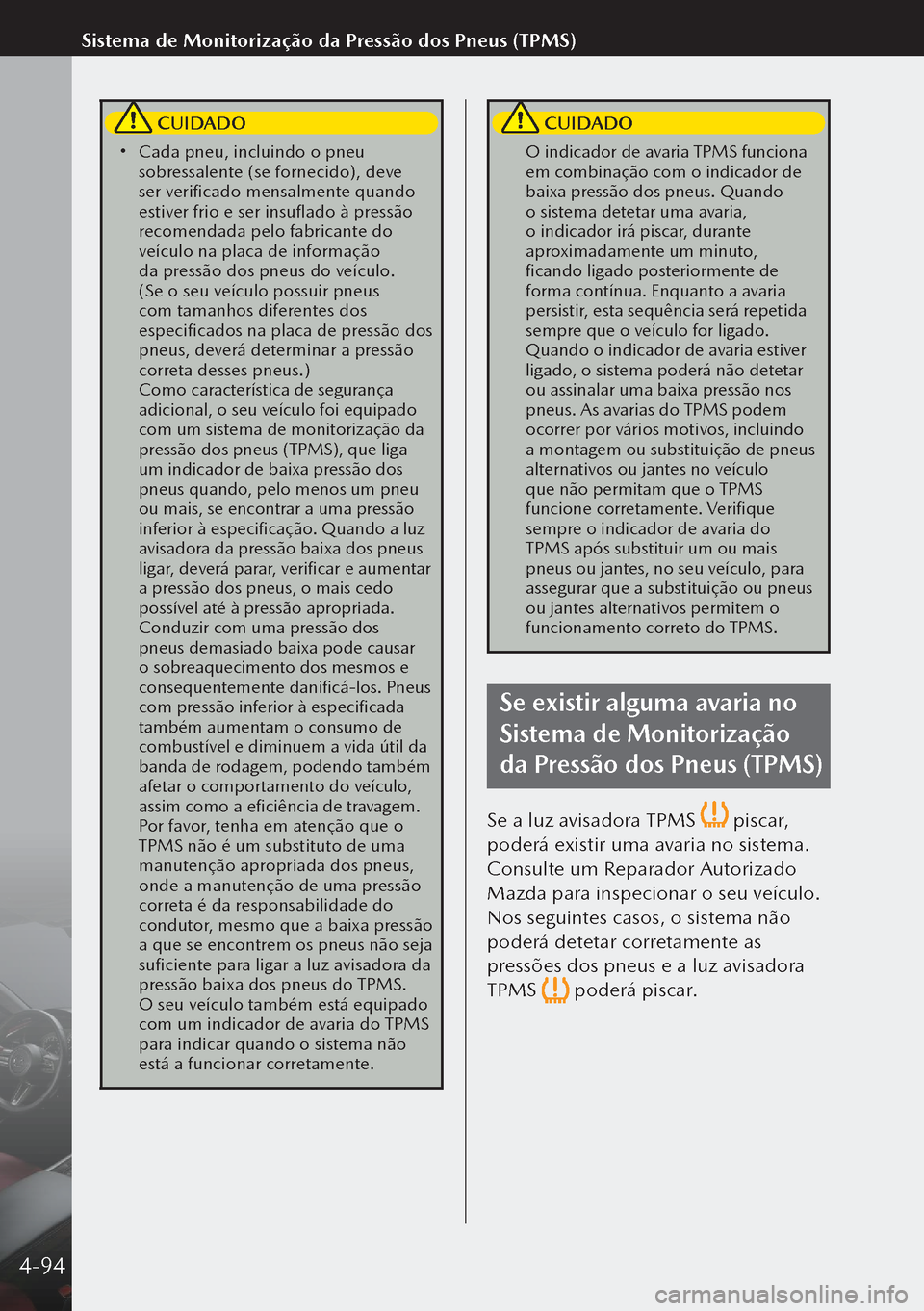

CUIDADO
 Cada pneu, incluindo o pneu
sobressalente (se fornecido), deve
ser verificado mensalmente quando
estiver frio e ser insuflado à pressão
recomendada pelo fabricante do
veículo na placa de informação
da pressão dos pneus do veículo.
(Se o seu veículo possuir pneus
com tamanhos diferentes dos
especificados na placa de pressão dos
pneus, deverá determinar a pressão
correta desses pneus.)
Como característica de segurança
adicional, o seu veículo foi equipado
com um sistema de monitorização da
pressão dos pneus (TPMS), que liga
um indicador de baixa pressão dos
pneus quando, pelo menos um pneu
ou mais, se encontrar a uma pressão
inferior à especificação. Quando a luz
avisadora da pressão baixa dos pneus
ligar, deverá parar, verificar e aumentar
a pressão dos pneus, o mais cedo
possível até à pressão apropriada.
Conduzir com uma pressão dos
pneus demasiado baixa pode causar
o sobreaquecimento dos mesmos e
consequentemente danificá-los. Pneus
com pressão inferior à especificada
também aumentam o consumo de
combustível e diminuem a vida útil da
banda de rodagem, podendo também
afetar o comportamento do veículo,
assim como a eficiência de travagem.
Por favor, tenha em atenção que o
TPMS não é um substituto de uma
manutenção apropriada dos pneus,
onde a manutenção de uma pressão
correta é da responsabilidade do
condutor, mesmo que a baixa pressão
a que se encontrem os pneus não seja
suficiente para ligar a luz avisadora da
pressão baixa dos pneus do TPMS.
O seu veículo também está equipado
com um indicador de avaria do TPMS
para indicar quando o sistema não
está a funcionar corretamente.
CUIDADO
O indicador de avaria TPMS funciona
em combinação com o indicador de
baixa pressão dos pneus. Quando
o sistema detetar uma avaria,
o indicador irá piscar, durante
aproximadamente um minuto,
ficando ligado posteriormente de
forma contínua. Enquanto a avaria
persistir, esta sequência será repetida
sempre que o veículo for ligado.
Quando o indicador de avaria estiver
ligado, o sistema poderá não detetar
ou assinalar uma baixa pressão nos
pneus. As avarias do TPMS podem
ocorrer por vários motivos, incluindo
a montagem ou substituição de pneus
alternativos ou jantes no veículo
que não permitam que o TPMS
funcione corretamente. Verifique
sempre o indicador de avaria do
TPMS após substituir um ou mais
pneus ou jantes, no seu veículo, para
assegurar que a substituição ou pneus
ou jantes alternativos permitem o
funcionamento correto do TPMS.
Se existir alguma avaria no
Sistema de Monitorização
da Pressão dos Pneus (TPMS)
Se a luz avisadora TPMS piscar,
poderá existir uma avaria no sistema.
Consulte um Reparador Autorizado
Mazda para inspecionar o seu veículo.
Nos seguintes casos, o sistema não
poderá detetar corretamente as
pressões dos pneus e a luz avisadora
TPMS
poderá piscar.
4-94
Sistema de Monitorização da Pressão dos Pneus (TPMS)

 Existe um equipamento ou um
dispositivo na proximidade do
veículo que emite sinais de rádio
idênticos aos dos sensores de
pressão dos pneus.
 Quando um dispositivo metálico,
tal como um dispositivo eletrónico
não genuíno, estiver instalado
próximo do centro do painel de
instrumentos (obstrui os sinais de
rádio transmitidos dos sensores de
pressão dos pneus para o recetor).
 É utilizado um dispositivo no interior
do habitáculo como um dos seguintes
exemplos.
 Dispositivos eletrónicos, como um
computador.
 Dispositivos de conversão, como
um conversor DC-AC.
 Existe uma elevada quantidade de neve
ou gelo em torno dos pneus do veículo.
 A pilha num sensor de um pneu está
descarregada.
 É utilizada uma roda não equipada
com um sensor de pressão do pneu.
 Estão instalados pneus com malha
de aço nas paredes laterais.
 São utilizadas correntes nos pneus.
Pneus e Jantes

 Quando trocar pneus e jantes
Quando trocar pneus ou jantes (por
exemplo, instalar pneus de inverno), será
necessário registar o código do sinal ID
do sensor de pressão do pneu no TPMS.
Solicite o registo num Concessionário
Autorizado Mazda ou registe os
códigos dos sinais ID dos sensores
de pressão dos pneus utilizando o
seguinte procedimento.
1.
Aguarde cerca de 15 minutos após
substituir um pneu ou uma jante. 2.
Após os 15 minutos, conduza
o veículo a uma velocidade
igual ou superior a cerca de
25 km/h durante pelo menos
3 minutos. Durante a condução,
os códigos dos sinais ID dos
sensores de pressão dos pneus são
automaticamente registados.

 Quando substituir pneus
e jantes
Quando substituir um pneu ou uma
jante, instale sempre o sensor de
pressão do pneu. São possíveis as
seguintes combinações de pneus,
jantes, ou jantes e pneus.

O sensor de pressão do pneu da
antiga jante é removido e é instalado
na nova jante.
 Apenas um pneu é substituído sem
substituir o sensor de pressão do
pneu e a jante.
 É montado um novo sensor de
pressão do pneu numa jante nova.
4-95
Durante a Condução
Sistema de Monitorização da Pressão dos Pneus (TPMS)
4

Luz Avisadora/Indicação
de Aviso da Caixa de
Velocidades Automática*
A indicação/luz liga se existir
uma avaria na caixa de velocidades.
CUIDADO
Se a luz avisadora/indicação de aviso da
caixa de velocidades automática
ligar, então significa que existe uma
avaria elétrica na caixa de velocidades.
Se continuar a conduzir o seu Mazda
nestas condições poderá danificar a
caixa de velocidades. Consulte um
reparador qualificado o mais cedo
possível, recomendamos um Reparador
Autorizado Mazda.
Luz Indicadora/Indicação
TCS/DSC (Liga)
Se a luz permanecer ligada, o TCS,
DSC ou o sistema de assistência à
travagem poderão estar avariados,
não funcionando corretamente.
Dirija-se a um reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Indicação de Aviso/Luz
Avisadora dos Airbags/
Pré-tensores dos Cintos
de Segurança
Quando a luz avisadora pisca
continuamente, permanece ligada ou
não liga de todo com o interruptor
da ignição na posição ON, indica a
existência de uma avaria no sistema.
Se ocorrer algum destes sintomas,
consulte um Reparador Autorizado
Mazda o mais cedo possível. O sistema
pode não funcionar em caso de acidente.
AVISO
Nunca modifique os sistemas de airbags/
pré-tensores e consulte sempre um
reparador qualificado, recomendamos
um Reparador Autorizado Mazda para
efetuar as reparações e a manutenção
dos sistemas:
É perigoso modificar os componentes ou
ligações do sistema. Um airbag/pré-tensor
poderá ser ativado ou ficar inoperacional
acidentalmente, o que pode causar
ferimentos graves ou até a morte.
Luz Avisadora (Piscar)/
Indicação de Aviso
do Sistema de
Monitorização da Pressão
dos Pneus (TPMS)
Se existir uma avaria no TPMS ou se a
tensão de um sensor de pressão dos
pneus diminuir, a luz avisadora do
TPMS
pisca e é indicada uma
mensagem no ecrã multi-informação.
Solicite a inspeção do seu veículo num
reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
AVISO
 Não conduza o veículo a alta
velocidade se a luz avisadora TPMS
estiver
ligada ou a piscar.
 Não ignore a luz avisadora TPMS quando estiver ligada ou a piscar.
*Alguns modelos.7-35
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7

 Medidas a adotar
Acrescente líquido de lavagem.

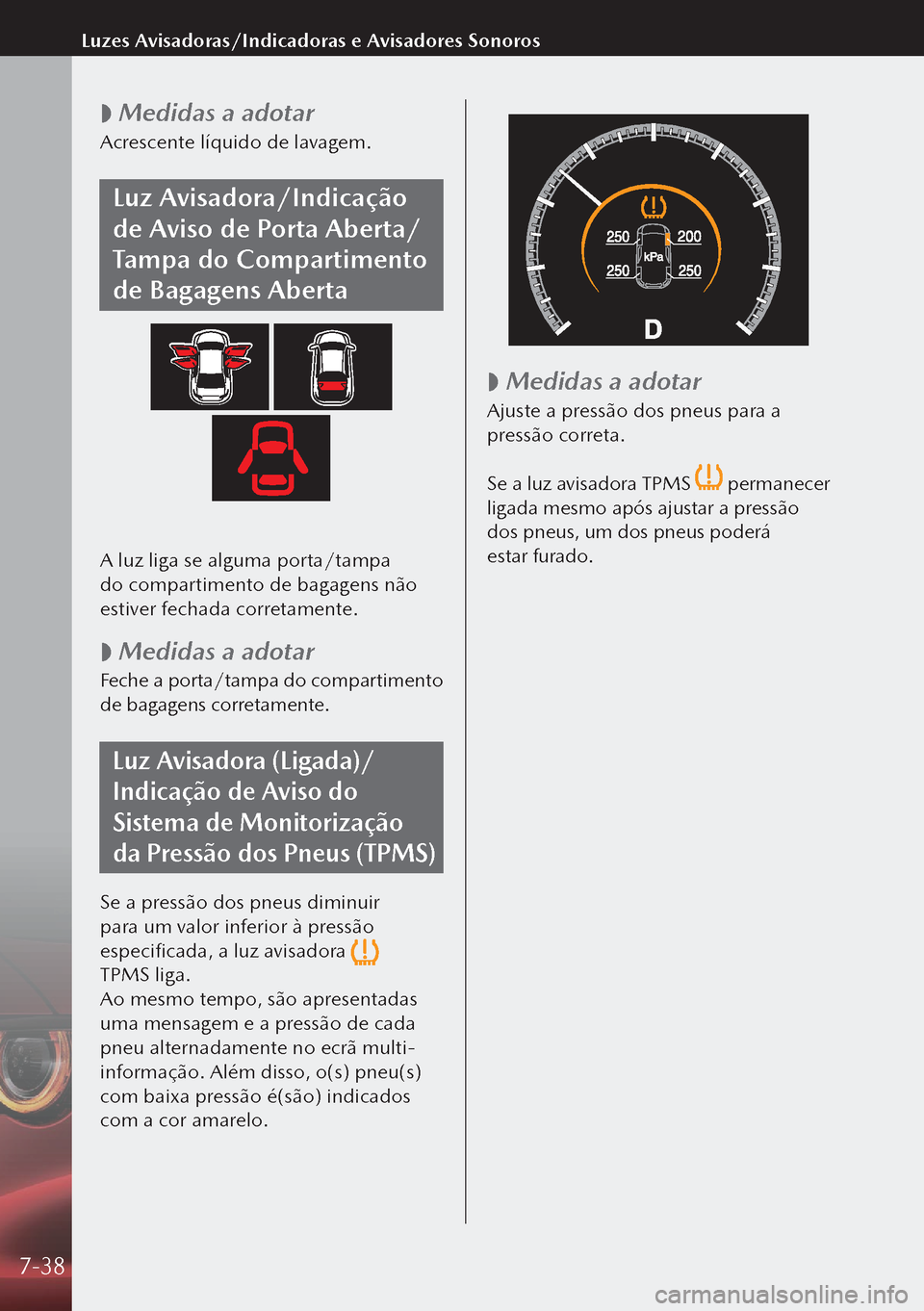

Luz Avisadora/Indicação
de Aviso de Porta Aberta/
Tampa do Compartimento
de Bagagens Aberta
A luz liga se alguma porta/tampa
do compartimento de bagagens não
estiver fechada corretamente.

 Medidas a adotar
Feche a porta/tampa do compartimento
de bagagens corretamente.
Luz Avisadora (Ligada)/
Indicação de Aviso do
Sistema de Monitorização
da Pressão dos Pneus (TPMS)
Se a pressão dos pneus diminuir
para um valor inferior à pressão
especificada, a luz avisadora

TPMS liga.
Ao mesmo tempo, são apresentadas
uma mensagem e a pressão de cada
pneu alternadamente no ecrã multi-
informação. Além disso, o(s) pneu(s)
com baixa pressão é(são) indicados
com a cor amarelo.

 Medidas a adotar
Ajuste a pressão dos pneus para a
pressão correta.
Se a luz avisadora TPMS
permanecer
ligada mesmo após ajustar a pressão
dos pneus, um dos pneus poderá
estar furado.
7-38
Luzes Avisadoras/Indicadoras e Avisadores Sonoros

Sinais de Mudança de Direção
e de Faixa ...................................... 4-26
Sinal de Luzes Faróis ....................................... 4-25
Luzes de emergência ..............4-30
Sistema Anti-Roubo .......................3-16
Sistema de Aviso de Saída de
Faixa de Rodagem (LDWS) ..........4-44
Sistema de chamada de
emergência ...................................... 7-2
Sistema de Controlo das Luzes
de Máximos (HBC) ........................4-42
Sistema de Controlo de Tração
(TCS) ............................................. 4-36
Sistema de Entrada de Chave
Avançada ......................................... 3-6
Sistema de Entrada sem Chave ......3-4
Sistema de Monitorização da
Pressão dos Pneus (TPMS) .......... 4-93
Sistema de Reconhecimento
dos Sinais de Trânsito (TSR) .........4-48
Sistema de Retenção para
Crianças Precauções com o sistema
de retenção para crianças .......2-13
Tabela de compatibilidade
dos sistemas de retenção
para várias posições ................2-17
Sistema de Segurança Sistema imobilizador ................3-16
Sistema de Sensores de
Estacionamento ........................... 4-102
Sistema de Sinalização de
Paragem de Emergência ...............4-34
Sistema de Travagem
Anti-Bloqueio (ABS) .......................4-35
Sistema Imobilizador .....................3-16
Sobreaquecimento ........................7-27SRS Air Bags
Funcionamento do
Airbag SRS .............................. 2-24
Interruptor de desativação
do airbag do passageiro
dianteiro ................................... 2-23
Precauções com os
sistemas de retenção
suplementar (SRS) ..................2-22
Substituição Fusível ..................................... 6-15
Lâmpadas ................................ 6-14
Pilha da chave ......................... 6-11
Pneus ....................................... 6-12
Sugestões de Condução Condução Perigosa .................3-18
Poupança de combustível
e proteção do ambiente ........... 3-18
Tapetes .................................... 3-19
T
Tampa do Compartimento
de Bagagens ................................... 3-9
Quando for impossível abrir
a tampa do compartimento
de bagagens ............................ 7-45
Tapetes .......................................... 3-19
Tomada de Acessórios ..................5-38
Travão de Estacionamento
Elétrico (EPB) ................................ 4-31
Travões Sistema de prioridade dos
travões ..................................... 4-32
Travão de Estacionamento
Elétrico (EPB) .......................... 4-31
11-7
11
Índice
Índice
