MAZDA MODEL 6 2007 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2007, Model line: MODEL 6, Model: MAZDA MODEL 6 2007Pages: 420, PDF Size: 4.44 MB

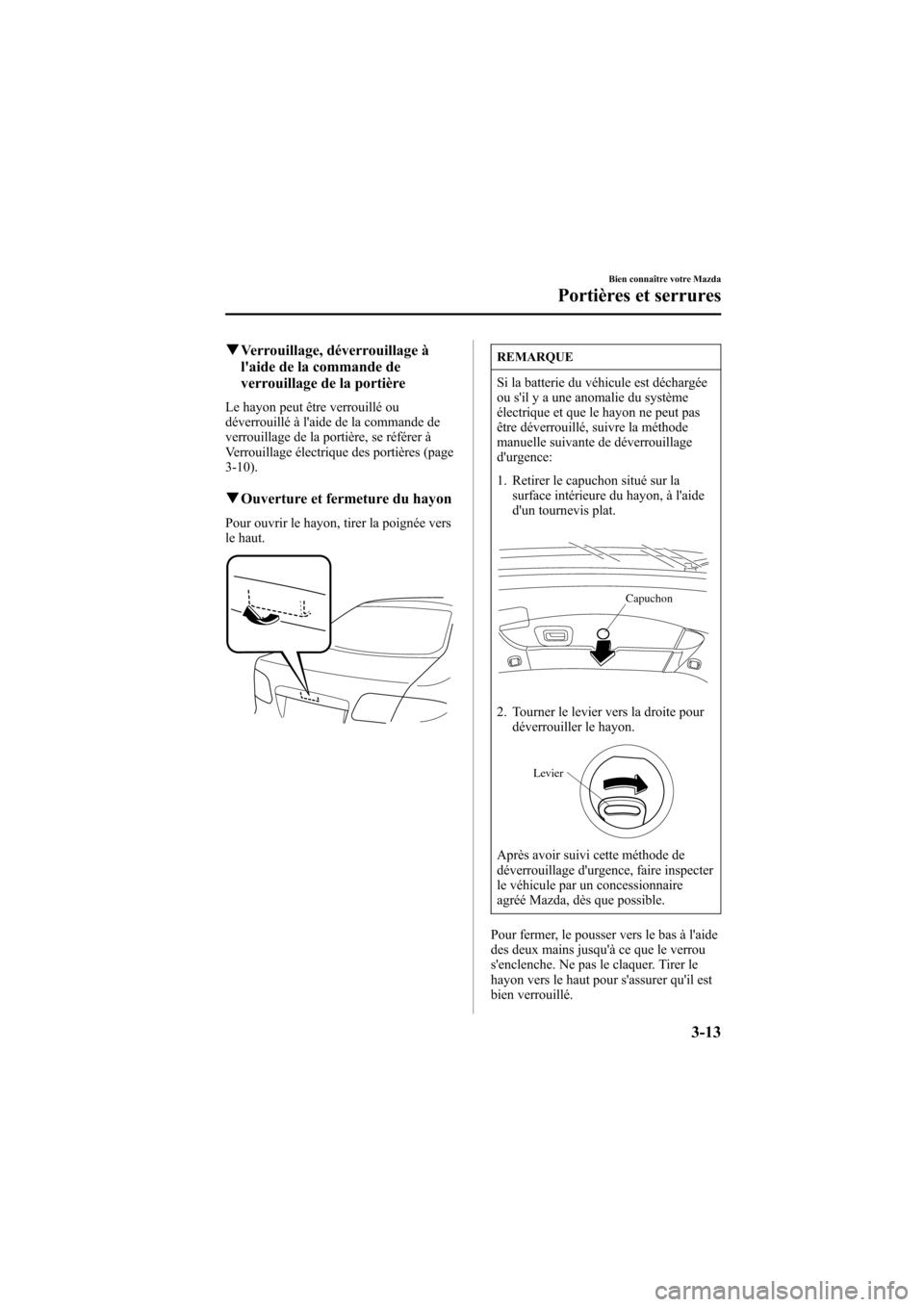

Page 101 of 420

Black plate (101,1)
qVerrouillage, déverrouillage à
l'aide de la commande de
verrouillage de la portière
Le hayon peut être verrouillé ou
déverrouillé à l'aide de la commande de
verrouillage de la portière, se référer à
Verrouillage électrique des portières (page
3-10).
qOuverture et fermeture du hayon
Pour ouvrir le hayon, tirer la poignée vers
le haut.
REMARQUE
Si la batterie du véhicule est déchargée
ou s'il y a une anomalie du système
électrique et que le hayon ne peut pas
être déverrouillé, suivre la méthode
manuelle suivante de déverrouillage
d'urgence:
1. Retirer le capuchon situé sur la
surface intérieure du hayon, à l'aide
d'un tournevis plat.
Capuchon
2. Tourner le levier vers la droite pour
déverrouiller le hayon.
Levier
Après avoir suivi cette méthode de
déverrouillage d'urgence, faire inspecter
le véhicule par un concessionnaire
agréé Mazda, dès que possible.
Pour fermer, le pousser vers le bas à l'aide
des deux mains jusqu'à ce que le verrou
s'enclenche. Ne pas le claquer. Tirer le
hayon vers le haut pour s'assurer qu'il est
bien verrouillé.
Bien connaître votre Mazda
Portières et serrures
3-13
Mazda6_8W90-EC-06K_Edition1 Page101
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K

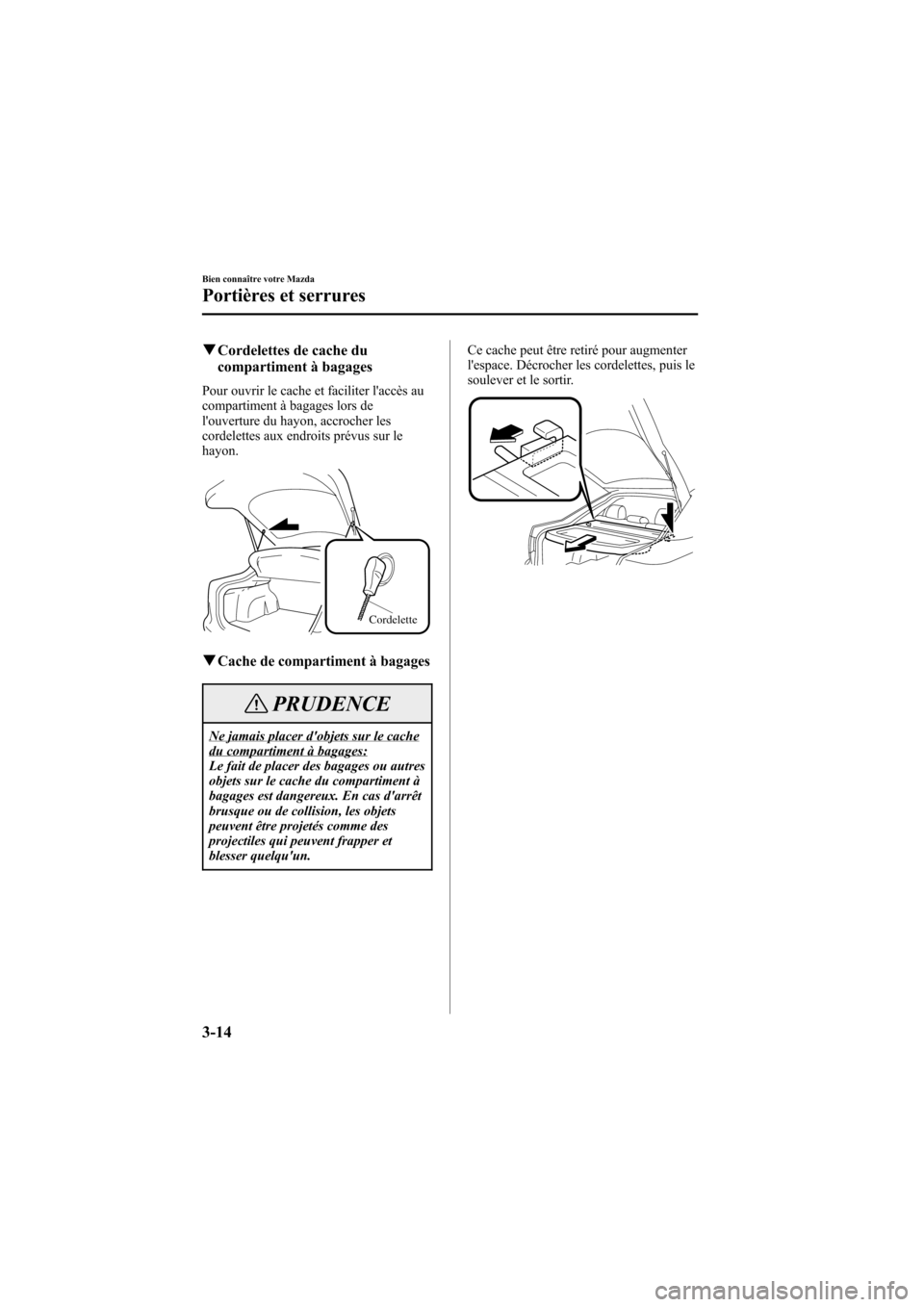

Page 102 of 420

Black plate (102,1)
qCordelettes de cache du
compartiment à bagages
Pour ouvrir le cache et faciliter l'accès au
compartiment à bagages lors de
l'ouverture du hayon, accrocher les
cordelettes aux endroits prévus sur le
hayon.
Cordelette
qCache de compartiment à bagages
PRUDENCE
Ne jamais placer d'objets sur le cachedu compartiment à bagages:
Le fait de placer des bagages ou autres
objets sur le cache du compartiment à
bagages est dangereux. En cas d'arrêt
brusque ou de collision, les objets
peuvent être projetés comme des
projectiles qui peuvent frapper et
blesser quelqu'un.Ce cache peut être retiré pour augmenter
l'espace. Décrocher les cordelettes, puis le
soulever et le sortir.
3-14
Bien connaître votre Mazda
Portières et serrures
Mazda6_8W90-EC-06K_Edition1 Page102
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K
Page 103 of 420

Black plate (103,1)

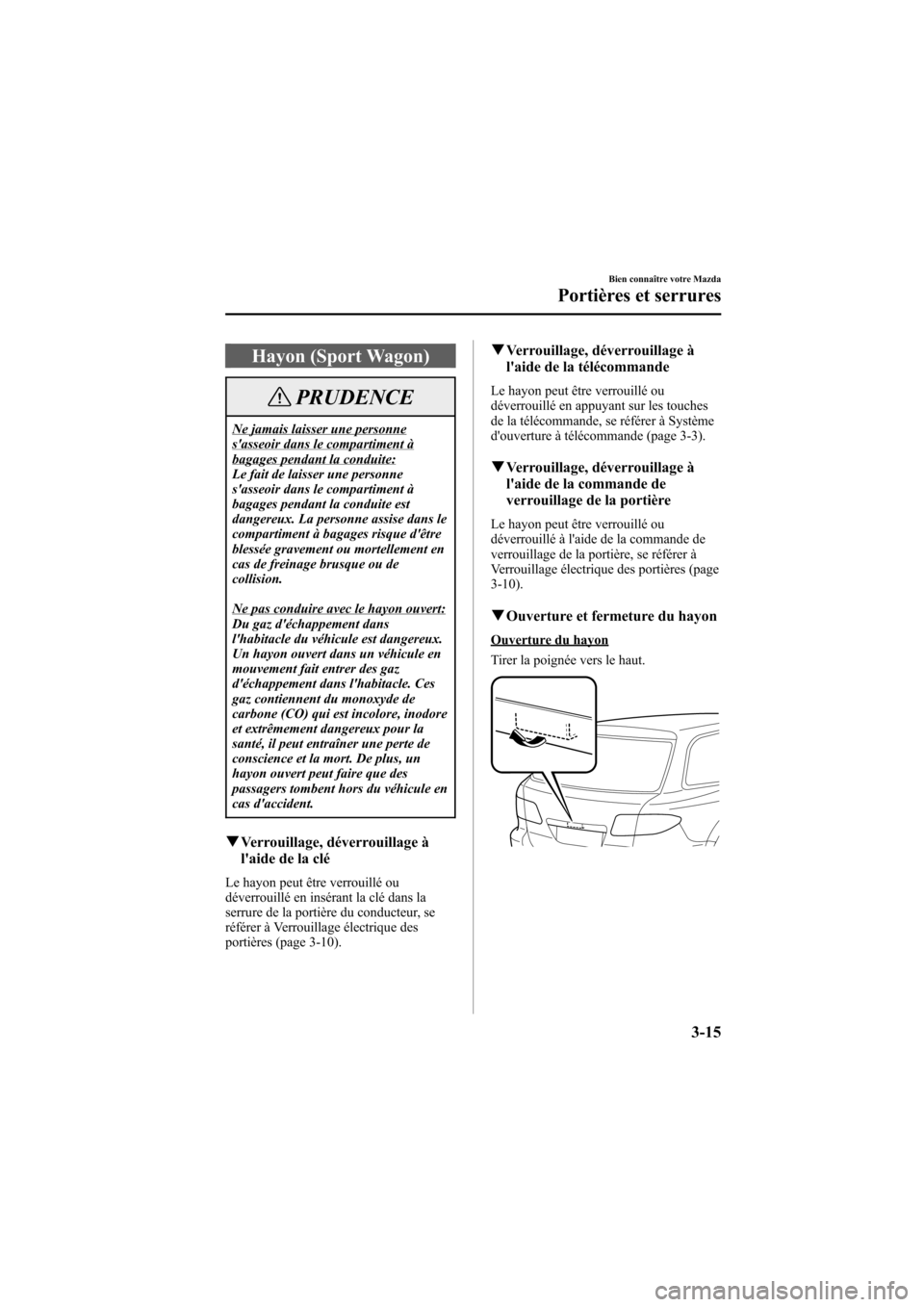

Hayon (Sport Wagon)
PRUDENCE
Ne jamais laisser une personnes'asseoir dans le compartiment àbagages pendant la conduite:
Le fait de laisser une personne
s'asseoir dans le compartiment à
bagages pendant la conduite est
dangereux. La personne assise dans le
compartiment à bagages risque d'être
blessée gravement ou mortellement en
cas de freinage brusque ou de
collision.
Ne pas conduire avec le hayon ouvert:
Du gaz d'échappement dans
l'habitacle du véhicule est dangereux.
Un hayon ouvert dans un véhicule en
mouvement fait entrer des gaz
d'échappement dans l'habitacle. Ces
gaz contiennent du monoxyde de
carbone (CO) qui est incolore, inodore
et extrêmement dangereux pour la
santé, il peut entraîner une perte de
conscience et la mort. De plus, un
hayon ouvert peut faire que des
passagers tombent hors du véhicule en
cas d'accident.
qVerrouillage, déverrouillage à
l'aide de la clé
Le hayon peut être verrouillé ou
déverrouillé en insérant la clé dans la
serrure de la portière du conducteur, se
référer à Verrouillage électrique des
portières (page 3-10).
qVerrouillage, déverrouillage à
l'aide de la télécommande
Le hayon peut être verrouillé ou
déverrouillé en appuyant sur les touches
de la télécommande, se référer à Système
d'ouverture à télécommande (page 3-3).
qVerrouillage, déverrouillage à
l'aide de la commande de
verrouillage de la portière
Le hayon peut être verrouillé ou
déverrouillé à l'aide de la commande de
verrouillage de la portière, se référer à
Verrouillage électrique des portières (page
3-10).
qOuverture et fermeture du hayon
Ouverture du hayon
Tirer la poignée vers le haut.
Bien connaître votre Mazda
Portières et serrures
3-15
Mazda6_8W90-EC-06K_Edition1 Page103
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K

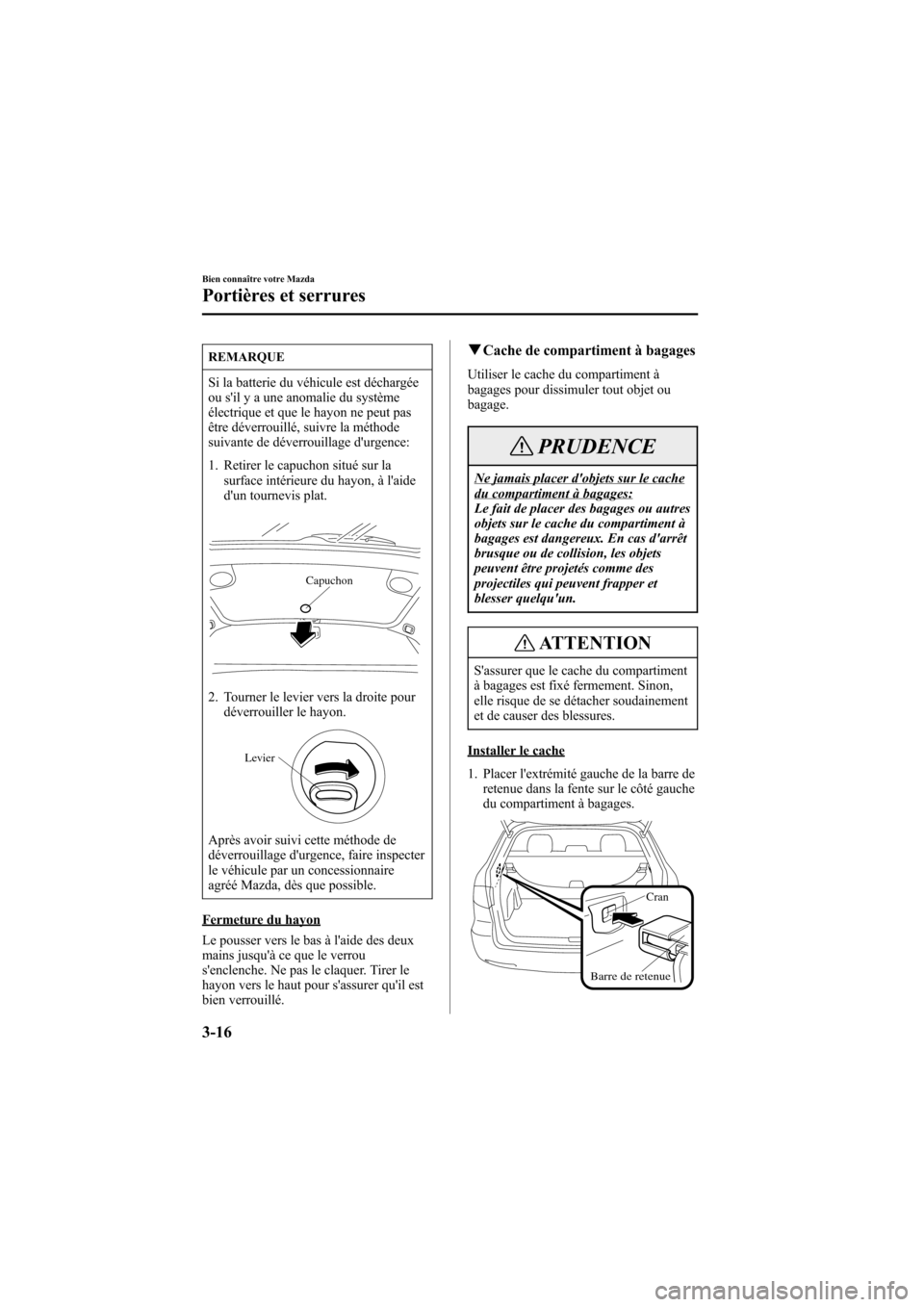

Page 104 of 420

Black plate (104,1)
REMARQUE
Si la batterie du véhicule est déchargée
ou s'il y a une anomalie du système
électrique et que le hayon ne peut pas
être déverrouillé, suivre la méthode
suivante de déverrouillage d'urgence:
1. Retirer le capuchon situé sur la
surface intérieure du hayon, à l'aide
d'un tournevis plat.
Capuchon
2. Tourner le levier vers la droite pour
déverrouiller le hayon.
Levier
Après avoir suivi cette méthode de
déverrouillage d'urgence, faire inspecter
le véhicule par un concessionnaire
agréé Mazda, dès que possible.
Fermeture du hayon
Le pousser vers le bas à l'aide des deux
mains jusqu'à ce que le verrou
s'enclenche. Ne pas le claquer. Tirer le
hayon vers le haut pour s'assurer qu'il est
bien verrouillé.
qCache de compartiment à bagages
Utiliser le cache du compartiment à
bagages pour dissimuler tout objet ou
bagage.
PRUDENCE
Ne jamais placer d'objets sur le cachedu compartiment à bagages:
Le fait de placer des bagages ou autres
objets sur le cache du compartiment à
bagages est dangereux. En cas d'arrêt
brusque ou de collision, les objets
peuvent être projetés comme des
projectiles qui peuvent frapper et
blesser quelqu'un.
ATTENTION
S'assurer que le cache du compartiment
à bagages est fixé fermement. Sinon,
elle risque de se détacher soudainement
et de causer des blessures.
Installer le cache
1. Placer l'extrémité gauche de la barre de
retenue dans la fente sur le côté gauche
du compartiment à bagages.
Barre de retenue
Cran
3-16
Bien connaître votre Mazda
Portières et serrures
Mazda6_8W90-EC-06K_Edition1 Page104
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K

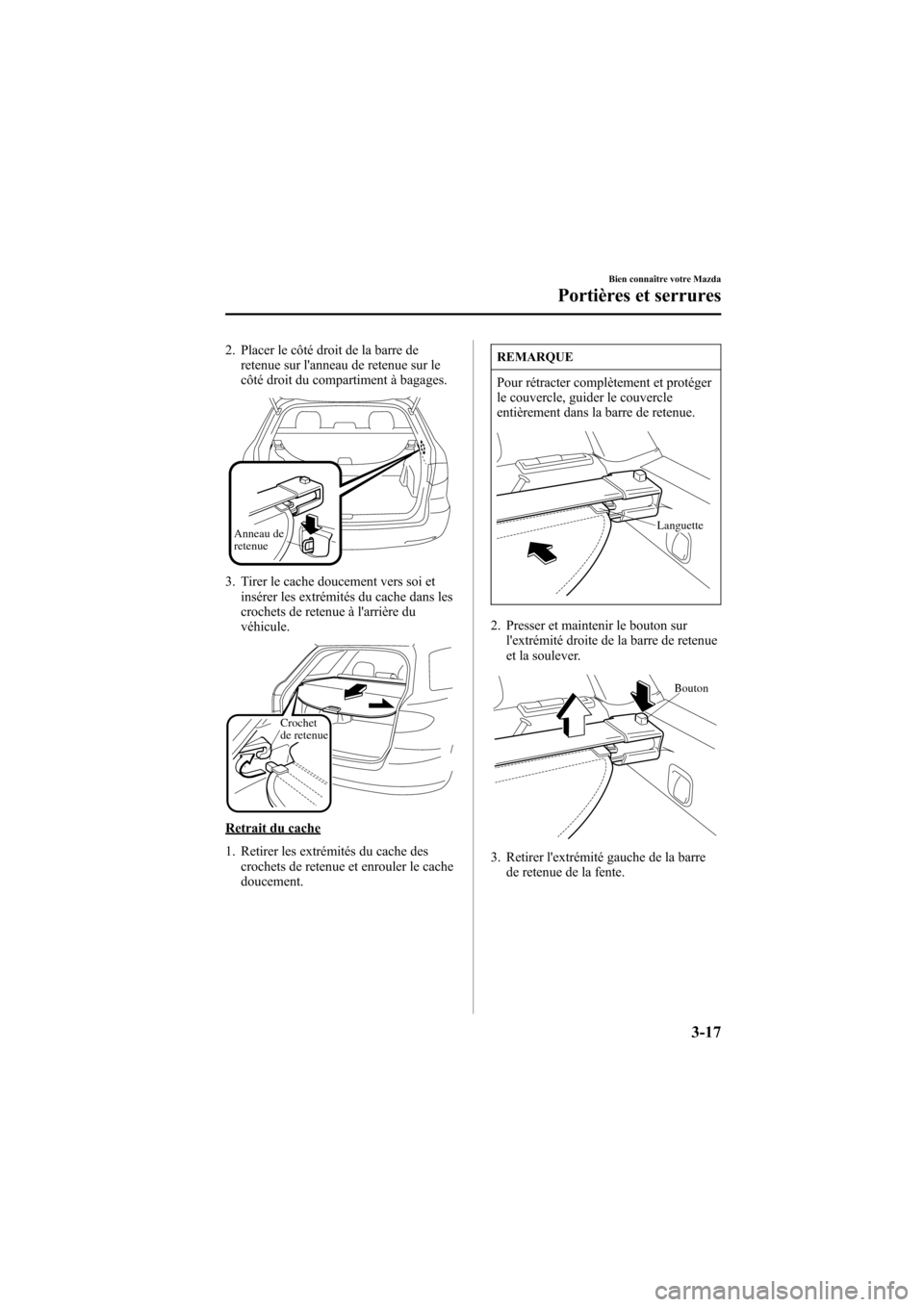

Page 105 of 420

Black plate (105,1)
2. Placer le côté droit de la barre de
retenue sur l'anneau de retenue sur le
côté droit du compartiment à bagages.
Anneau de
retenue
3. Tirer le cache doucement vers soi et
insérer les extrémités du cache dans les
crochets de retenue à l'arrière du
véhicule.
Crochet
de retenue
Retrait du cache
1. Retirer les extrémités du cache des
crochets de retenue et enrouler le cache
doucement.
REMARQUE
Pour rétracter complètement et protéger
le couvercle, guider le couvercle
entièrement dans la barre de retenue.
Languette
2. Presser et maintenir le bouton sur
l'extrémité droite de la barre de retenue
et la soulever.
Bouton
3. Retirer l'extrémité gauche de la barre
de retenue de la fente.
Bien connaître votre Mazda
Portières et serrures
3-17
Mazda6_8W90-EC-06K_Edition1 Page105
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K
Page 106 of 420

Black plate (106,1)

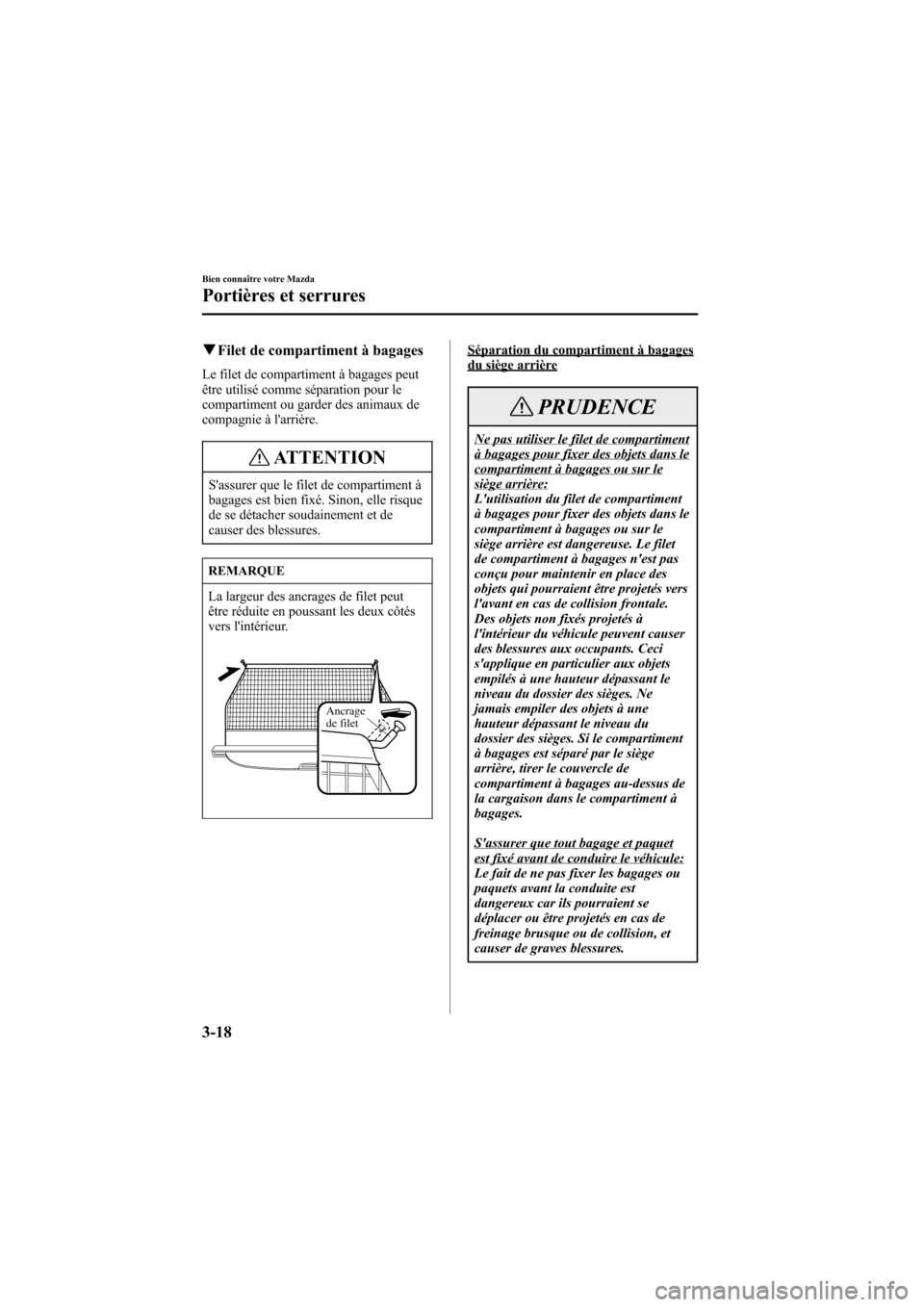

qFilet de compartiment à bagages
Le filet de compartiment à bagages peut
être utilisé comme séparation pour le
compartiment ou garder des animaux de
compagnie à l'arrière.
ATTENTION
S'assurer que le filet de compartiment à
bagages est bien fixé. Sinon, elle risque
de se détacher soudainement et de
causer des blessures.
REMARQUE
La largeur des ancrages de filet peut
être réduite en poussant les deux côtés
vers l'intérieur.
Ancrage
de filet
Séparation du compartiment à bagagesdu siège arrière
PRUDENCE
Ne pas utiliser le filet de compartimentà bagages pour fixer des objets dans lecompartiment à bagages ou sur lesiège arrière:
L'utilisation du filet de compartiment
à bagages pour fixer des objets dans le
compartiment à bagages ou sur le
siège arrière est dangereuse. Le filet
de compartiment à bagages n'est pas
conçu pour maintenir en place des
objets qui pourraient être projetés vers
l'avant en cas de collision frontale.
Des objets non fixés projetés à
l'intérieur du véhicule peuvent causer
des blessures aux occupants. Ceci
s'applique en particulier aux objets
empilés à une hauteur dépassant le
niveau du dossier des sièges. Ne
jamais empiler des objets à une
hauteur dépassant le niveau du
dossier des sièges. Si le compartiment
à bagages est séparé par le siège
arrière, tirer le couvercle de
compartiment à bagages au-dessus de
la cargaison dans le compartiment à
bagages.
S'assurer que tout bagage et paquetest fixé avant de conduire le véhicule:
Le fait de ne pas fixer les bagages ou
paquets avant la conduite est
dangereux car ils pourraient se
déplacer ou être projetés en cas de
freinage brusque ou de collision, et
causer de graves blessures.
3-18
Bien connaître votre Mazda
Portières et serrures
Mazda6_8W90-EC-06K_Edition1 Page106
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K

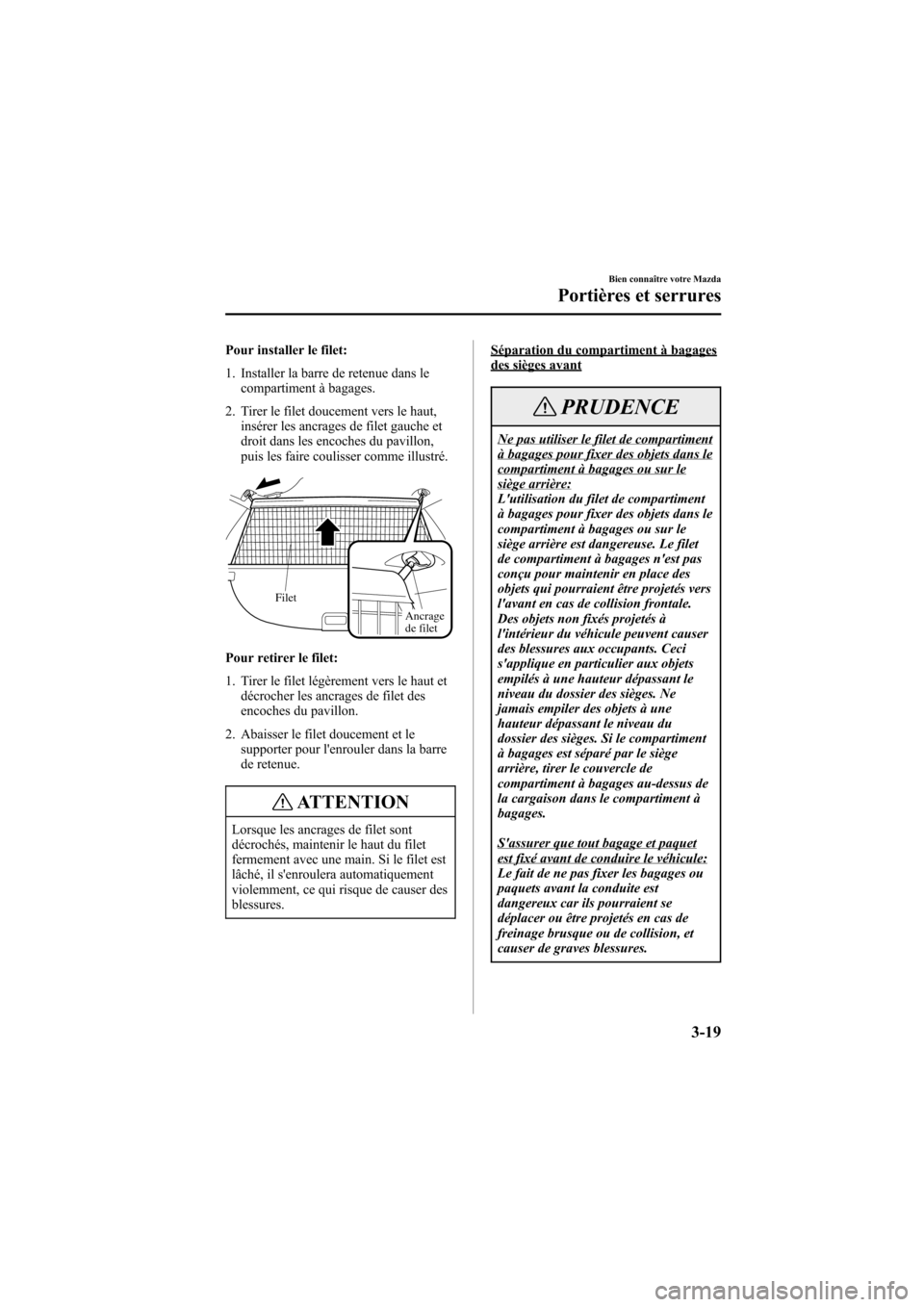

Page 107 of 420

Black plate (107,1)
Pour installer le filet:
1. Installer la barre de retenue dans le
compartiment à bagages.
2. Tirer le filet doucement vers le haut,
insérer les ancrages de filet gauche et
droit dans les encoches du pavillon,
puis les faire coulisser comme illustré.
Ancrage
de filet Filet
Pour retirer le filet:
1. Tirer le filet légèrement vers le haut et
décrocher les ancrages de filet des
encoches du pavillon.
2. Abaisser le filet doucement et le
supporter pour l'enrouler dans la barre
de retenue.
ATTENTION
Lorsque les ancrages de filet sont
décrochés, maintenir le haut du filet
fermement avec une main. Si le filet est
lâché, il s'enroulera automatiquement
violemment, ce qui risque de causer des
blessures.
Séparation du compartiment à bagagesdes sièges avant
PRUDENCE
Ne pas utiliser le filet de compartimentà bagages pour fixer des objets dans lecompartiment à bagages ou sur lesiège arrière:
L'utilisation du filet de compartiment
à bagages pour fixer des objets dans le
compartiment à bagages ou sur le
siège arrière est dangereuse. Le filet
de compartiment à bagages n'est pas
conçu pour maintenir en place des
objets qui pourraient être projetés vers
l'avant en cas de collision frontale.
Des objets non fixés projetés à
l'intérieur du véhicule peuvent causer
des blessures aux occupants. Ceci
s'applique en particulier aux objets
empilés à une hauteur dépassant le
niveau du dossier des sièges. Ne
jamais empiler des objets à une
hauteur dépassant le niveau du
dossier des sièges. Si le compartiment
à bagages est séparé par le siège
arrière, tirer le couvercle de
compartiment à bagages au-dessus de
la cargaison dans le compartiment à
bagages.
S'assurer que tout bagage et paquetest fixé avant de conduire le véhicule:
Le fait de ne pas fixer les bagages ou
paquets avant la conduite est
dangereux car ils pourraient se
déplacer ou être projetés en cas de
freinage brusque ou de collision, et
causer de graves blessures.
Bien connaître votre Mazda
Portières et serrures
3-19
Mazda6_8W90-EC-06K_Edition1 Page107
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K

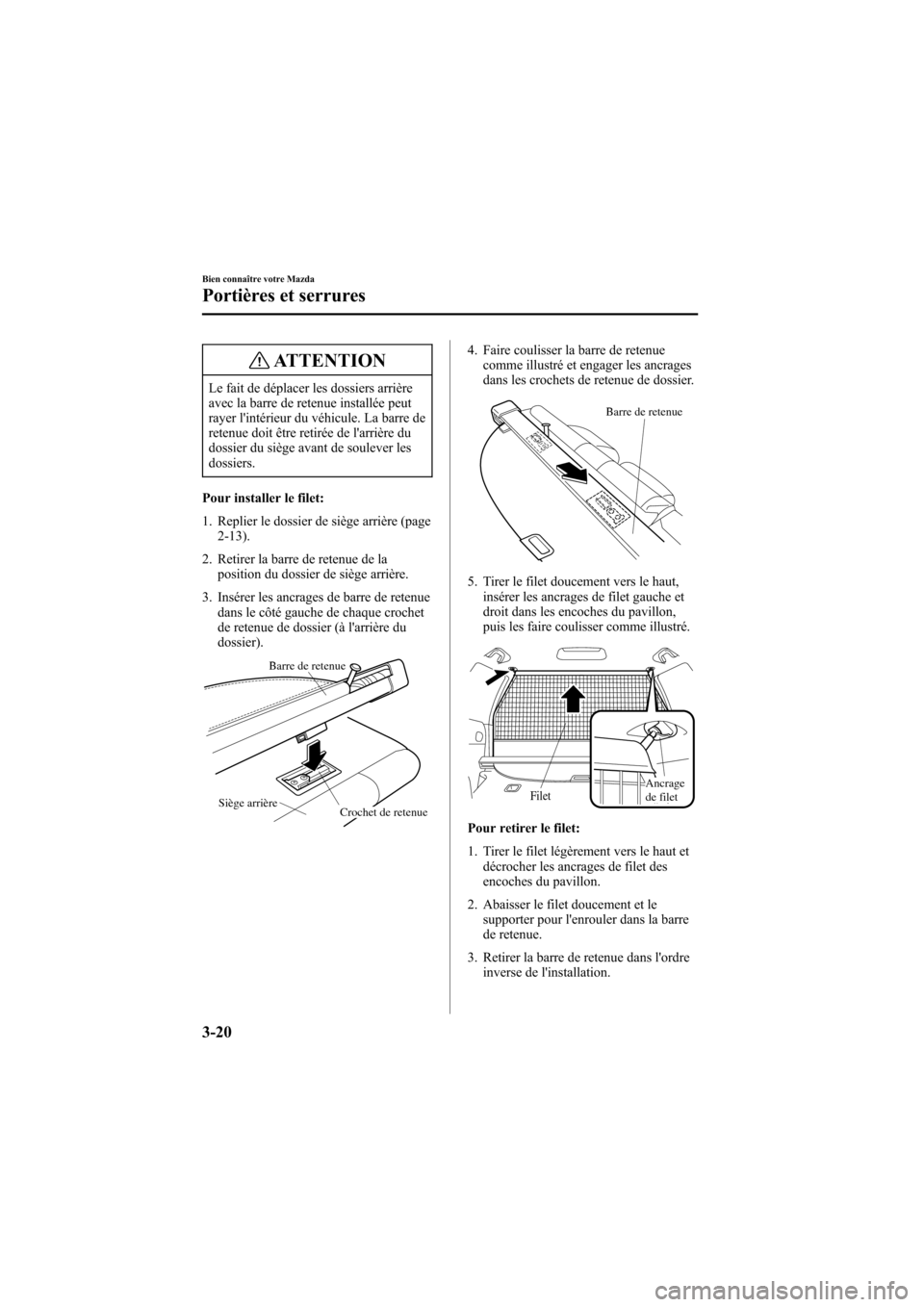

Page 108 of 420

Black plate (108,1)
ATTENTION
Le fait de déplacer les dossiers arrière
avec la barre de retenue installée peut
rayer l'intérieur du véhicule. La barre de
retenue doit être retirée de l'arrière du
dossier du siège avant de soulever les
dossiers.
Pour installer le filet:
1. Replier le dossier de siège arrière (page
2-13).
2. Retirer la barre de retenue de la
position du dossier de siège arrière.
3. Insérer les ancrages de barre de retenue
dans le côté gauche de chaque crochet
de retenue de dossier (à l'arrière du
dossier).
Barre de retenue
Siège arrière
Crochet de retenue
4. Faire coulisser la barre de retenue
comme illustré et engager les ancrages
dans les crochets de retenue de dossier.
Barre de retenue
5. Tirer le filet doucement vers le haut,
insérer les ancrages de filet gauche et
droit dans les encoches du pavillon,
puis les faire coulisser comme illustré.
Ancrage
de filetFilet
Pour retirer le filet:
1. Tirer le filet légèrement vers le haut et
décrocher les ancrages de filet des
encoches du pavillon.
2. Abaisser le filet doucement et le
supporter pour l'enrouler dans la barre
de retenue.
3. Retirer la barre de retenue dans l'ordre
inverse de l'installation.
3-20
Bien connaître votre Mazda
Portières et serrures
Mazda6_8W90-EC-06K_Edition1 Page108
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K
Page 109 of 420

Black plate (109,1)

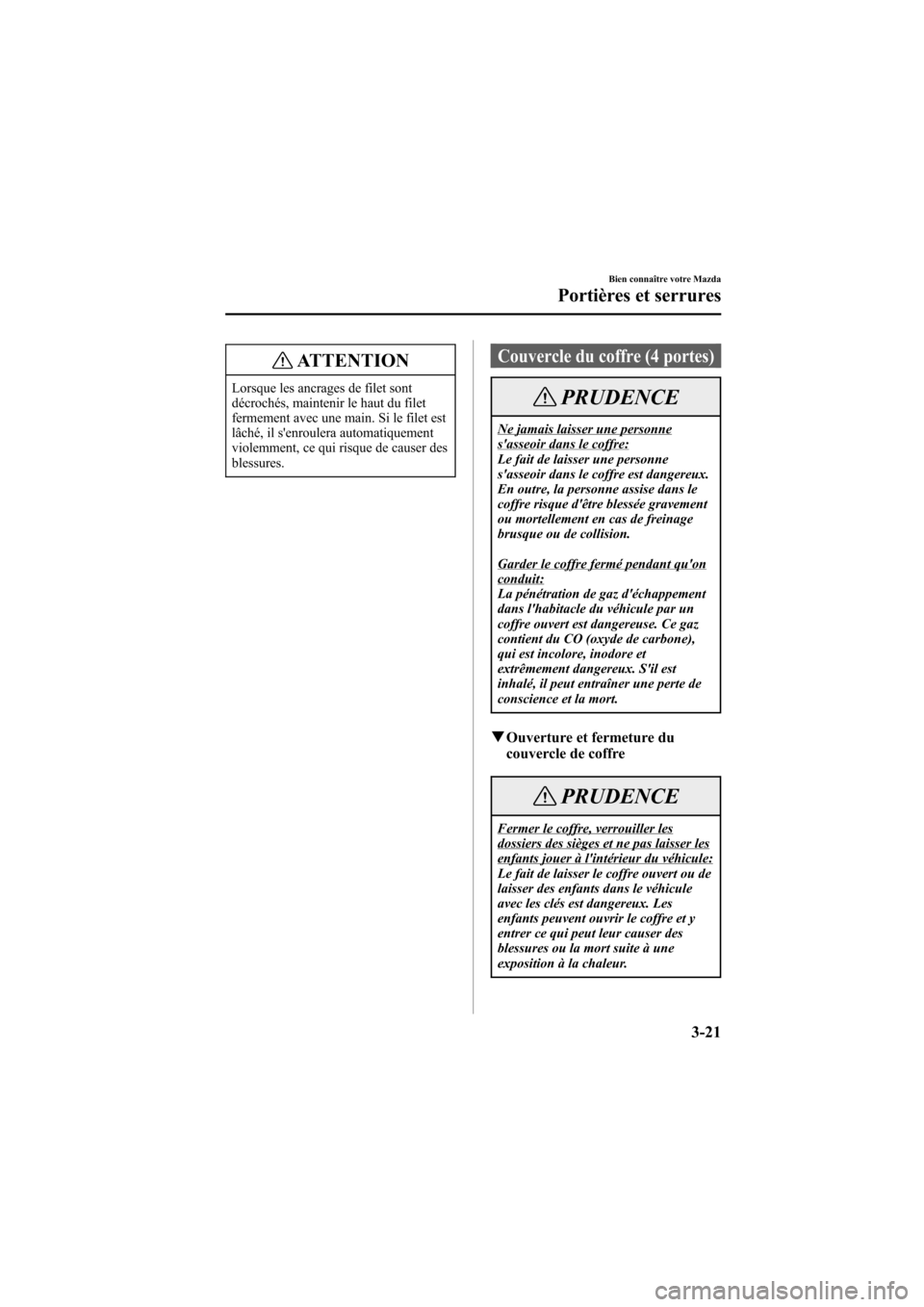

ATTENTION
Lorsque les ancrages de filet sont
décrochés, maintenir le haut du filet
fermement avec une main. Si le filet est
lâché, il s'enroulera automatiquement
violemment, ce qui risque de causer des
blessures.
Couvercle du coffre (4 portes)
PRUDENCE
Ne jamais laisser une personnes'asseoir dans le coffre:
Le fait de laisser une personne
s'asseoir dans le coffre est dangereux.
En outre, la personne assise dans le
coffre risque d'être blessée gravement
ou mortellement en cas de freinage
brusque ou de collision.
Garder le coffre fermé pendant qu'onconduit:
La pénétration de gaz d'échappement
dans l'habitacle du véhicule par un
coffre ouvert est dangereuse. Ce gaz
contient du CO (oxyde de carbone),
qui est incolore, inodore et
extrêmement dangereux. S'il est
inhalé, il peut entraîner une perte de
conscience et la mort.
qOuverture et fermeture du
couvercle de coffre
PRUDENCE
Fermer le coffre, verrouiller lesdossiers des sièges et ne pas laisser lesenfants jouer à l'intérieur du véhicule:
Le fait de laisser le coffre ouvert ou de
laisser des enfants dans le véhicule
avec les clés est dangereux. Les
enfants peuvent ouvrir le coffre et y
entrer ce qui peut leur causer des
blessures ou la mort suite à une
exposition à la chaleur.
Bien connaître votre Mazda
Portières et serrures
3-21
Mazda6_8W90-EC-06K_Edition1 Page109
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K
Page 110 of 420

Black plate (110,1)

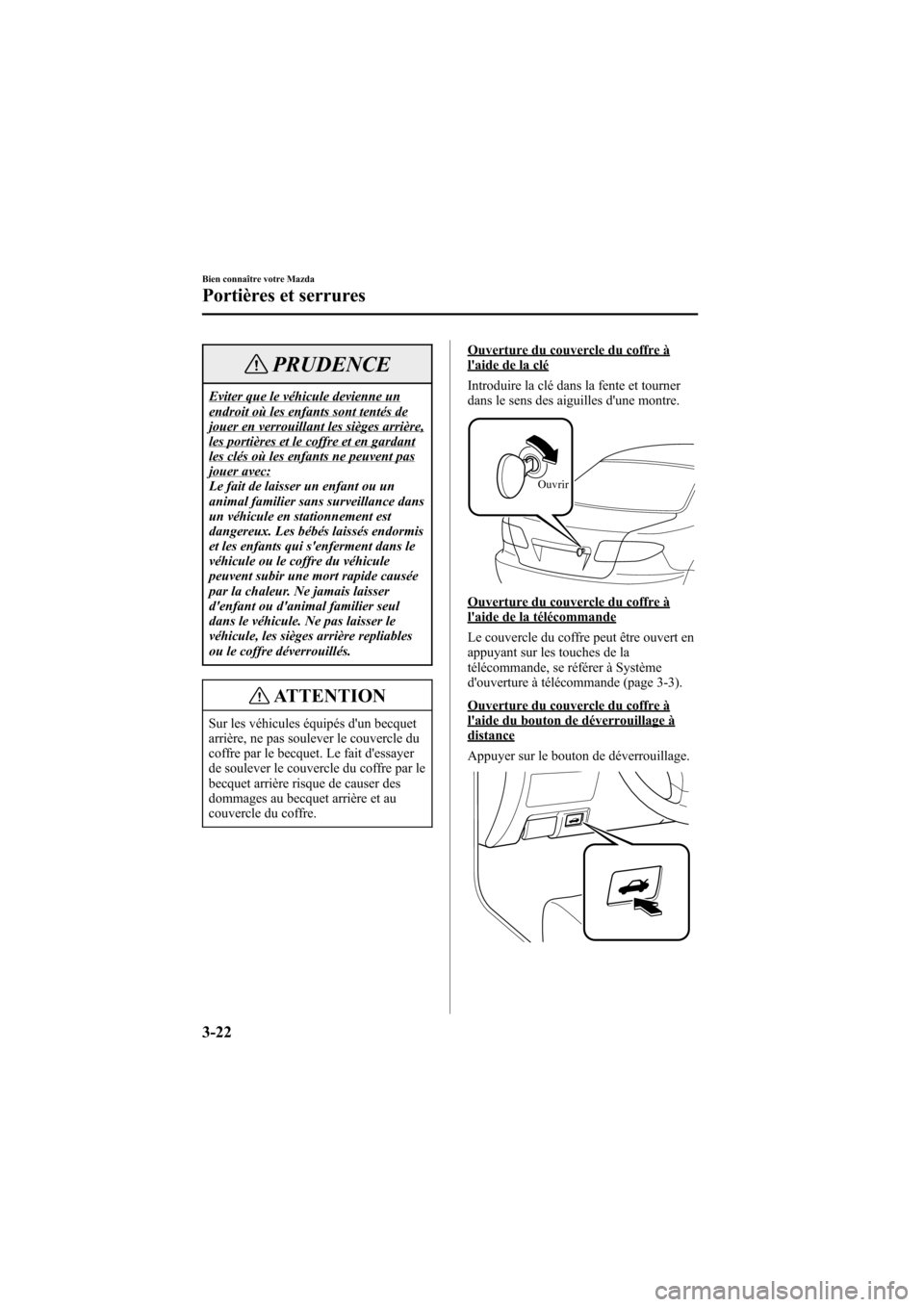

PRUDENCE
Eviter que le véhicule devienne unendroit où les enfants sont tentés dejouer en verrouillant les sièges arrière,les portières et le coffre et en gardantles clés où les enfants ne peuvent pasjouer avec:
Le fait de laisser un enfant ou un
animal familier sans surveillance dans
un véhicule en stationnement est
dangereux. Les bébés laissés endormis
et les enfants qui s'enferment dans le
véhicule ou le coffre du véhicule
peuvent subir une mort rapide causée
par la chaleur. Ne jamais laisser
d'enfant ou d'animal familier seul
dans le véhicule. Ne pas laisser le
véhicule, les sièges arrière repliables
ou le coffre déverrouillés.
ATTENTION
Sur les véhicules équipés d'un becquet
arrière, ne pas soulever le couvercle du
coffre par le becquet. Le fait d'essayer
de soulever le couvercle du coffre par le
becquet arrière risque de causer des
dommages au becquet arrière et au
couvercle du coffre.
Ouverture du couvercle du coffre àl'aide de la clé
Introduire la clé dans la fente et tourner
dans le sens des aiguilles d'une montre.
Ouvrir
Ouverture du couvercle du coffre àl'aide de la télécommande
Le couvercle du coffre peut être ouvert en
appuyant sur les touches de la
télécommande, se référer à Système
d'ouverture à télécommande (page 3-3).
Ouverture du couvercle du coffre àl'aide du bouton de déverrouillage àdistance
Appuyer sur le bouton de déverrouillage.
3-22
Bien connaître votre Mazda
Portières et serrures
Mazda6_8W90-EC-06K_Edition1 Page110
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K
