MAZDA MODEL 6 2008 Manuel du propriétaire (in French)

Black plate (391,1)

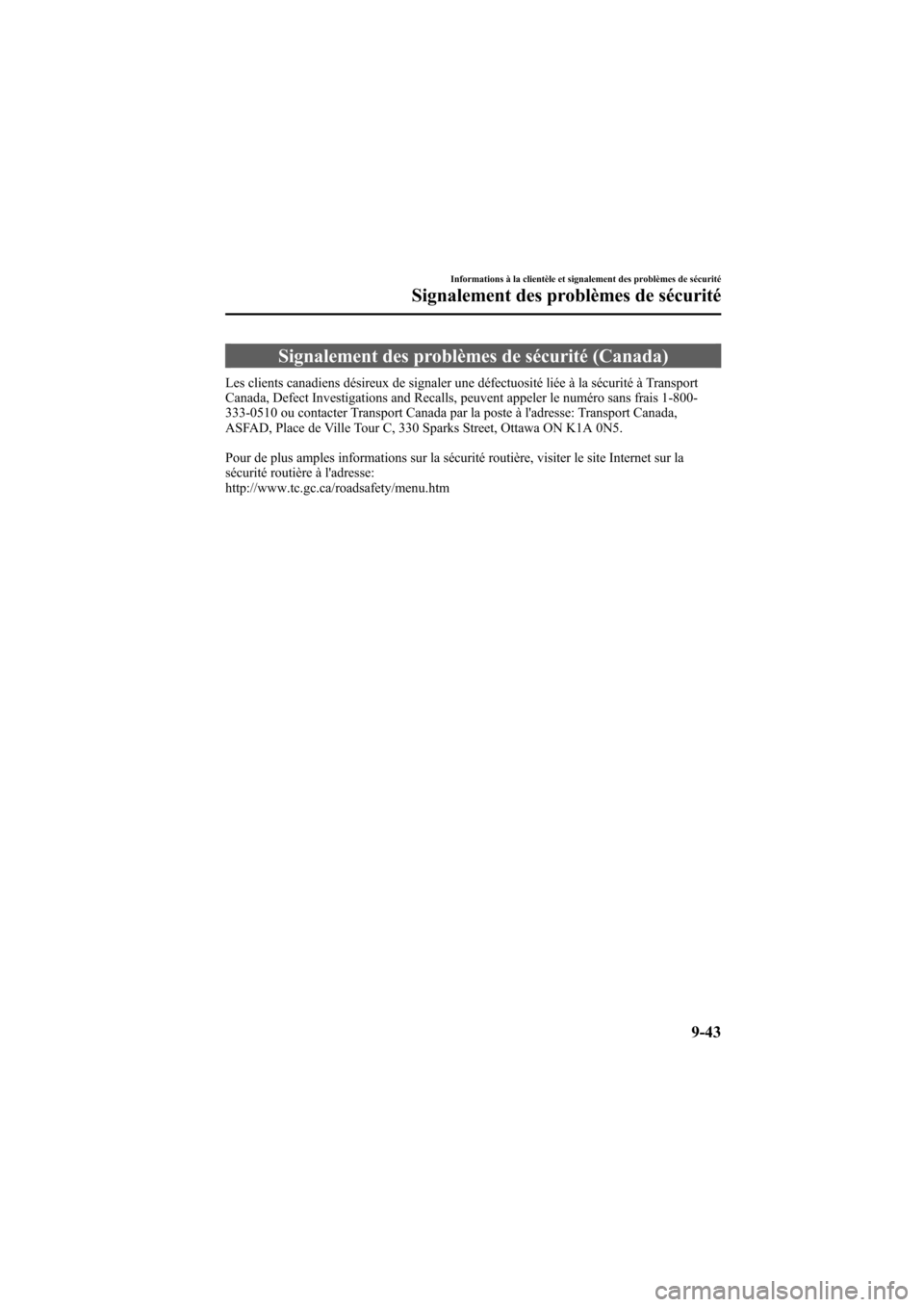

Signalement des problèmes de sécurité (Canada)
Les clients canadiens désireux de signaler une défectuosité liée à la sécurité à Transport
Canada, Defect Investigations and Recalls, peuvent appeler le numéro sans frais 1-800-
333-0510 ou contacter Transport Canada par la poste à l'adresse: Transport Canada,
ASFAD, Place de Ville Tour C, 330 Sparks Street, Ottawa ON K1A 0N5.
Pour de plus amples informations sur la sécurité routière, visiter le site Internet sur la
sécurité routière à l'adresse:
http://www.tc.gc.ca/roadsafety/menu.htm
Informations à la clientèle et signalement des problèmes de sécurité
Signalement des problèmes de sécurité
9-43
Mazda6_8X48-EC-07G_Edition1 Page391
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G

Black plate (392,1)
Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-063B-08 MANUEL D'ATELIER 2008 (Anglais)
9999-MX-063B-08 MANUEL D'ATELIER 2008 (Espagnol)
9999-95-039G-08 SCHEMA DE CABLAGE 2008 (Anglais)
9999-MX-039G-08 SCHEMA DE CABLAGE 2008 (Espagnol)
9999-95-078C-08 (Etats-Unis uniquement) CONDUITE ET ENTRETIEN 2008
9999-EC-078C-08 (Canada uniquement) CONDUITE ET ENTRETIEN 2008
9999-PR-078C-08 (Puerto Rico, Mexique uniquement) CONDUITE ET ENTRETIEN 2008
9999-95-MODL-08 POINTS PRINCIPAUX POUR L'ENTRETIEN 2008
qMANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et
le châssis.
qSCHEMA DE CABLAGE:
Donne les diagrammes électriques et l'emplacement des composantes du système électrique
au complet.
qCONDUITE ET ENTRETIEN:
Ce manuel contient l'information concernant l'entretien et l'utilisation adéquats de votre
véhicule. Ceci n'est pas un manuel technique.
qPOINTS PRINCIPAUX POUR L'ENTRETIEN:
Décrit et explique l'utilisation des nombreux systèmes de votre Mazda.
9-44
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
Mazda6_8X48-EC-07G_Edition1 Page392
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G

Black plate (393,1)

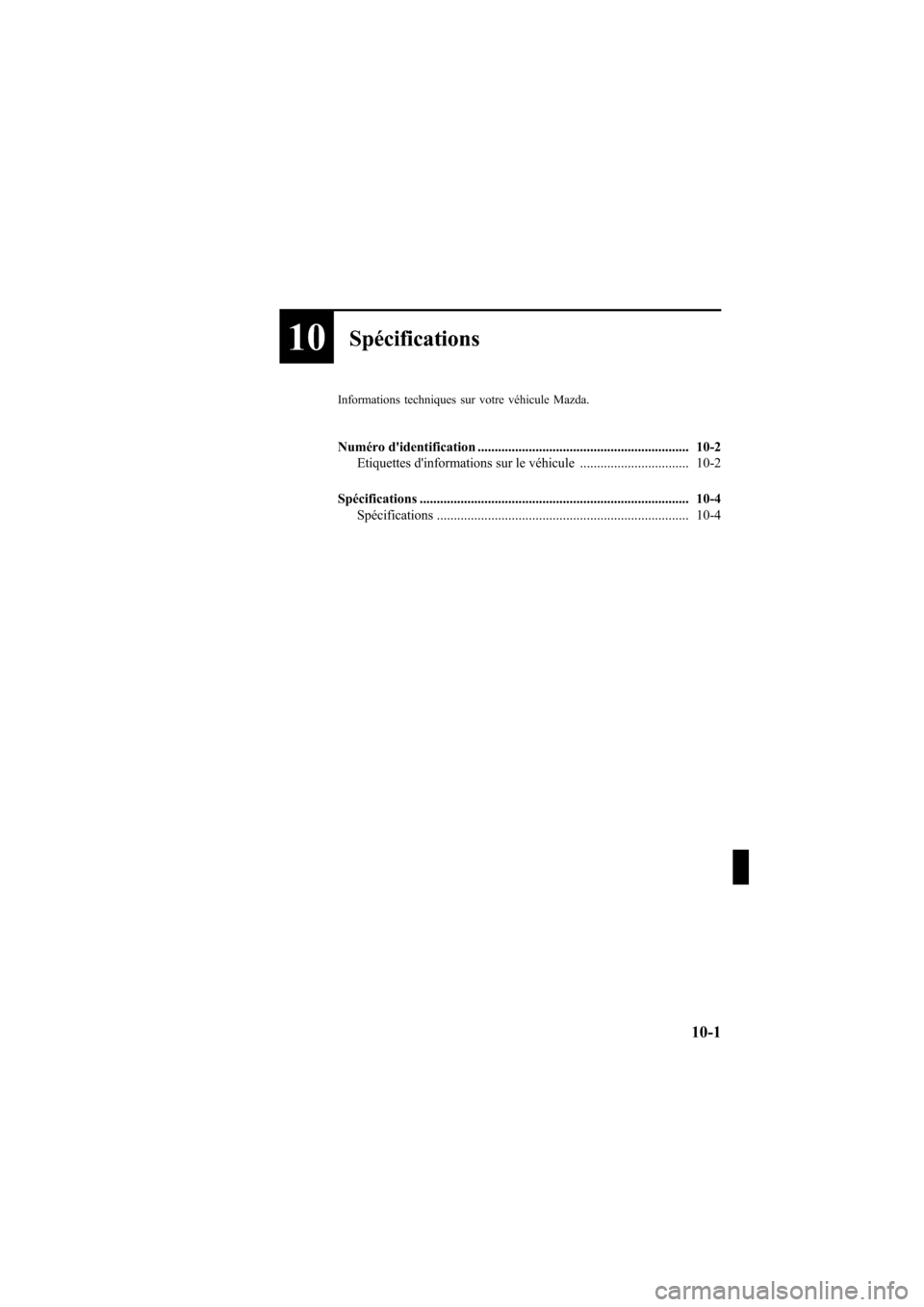

10Spécifications
Informations techniques sur votre véhicule Mazda.
Numéro d'identification .............................................................. 10-2
Etiquettes d'informations sur le véhicule ................................ 10-2
Spécifications ............................................................................... 10-4
Spécifications .......................................................................... 10-4
10-1
Mazda6_8X48-EC-07G_Edition1 Page393
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G

Black plate (394,1)

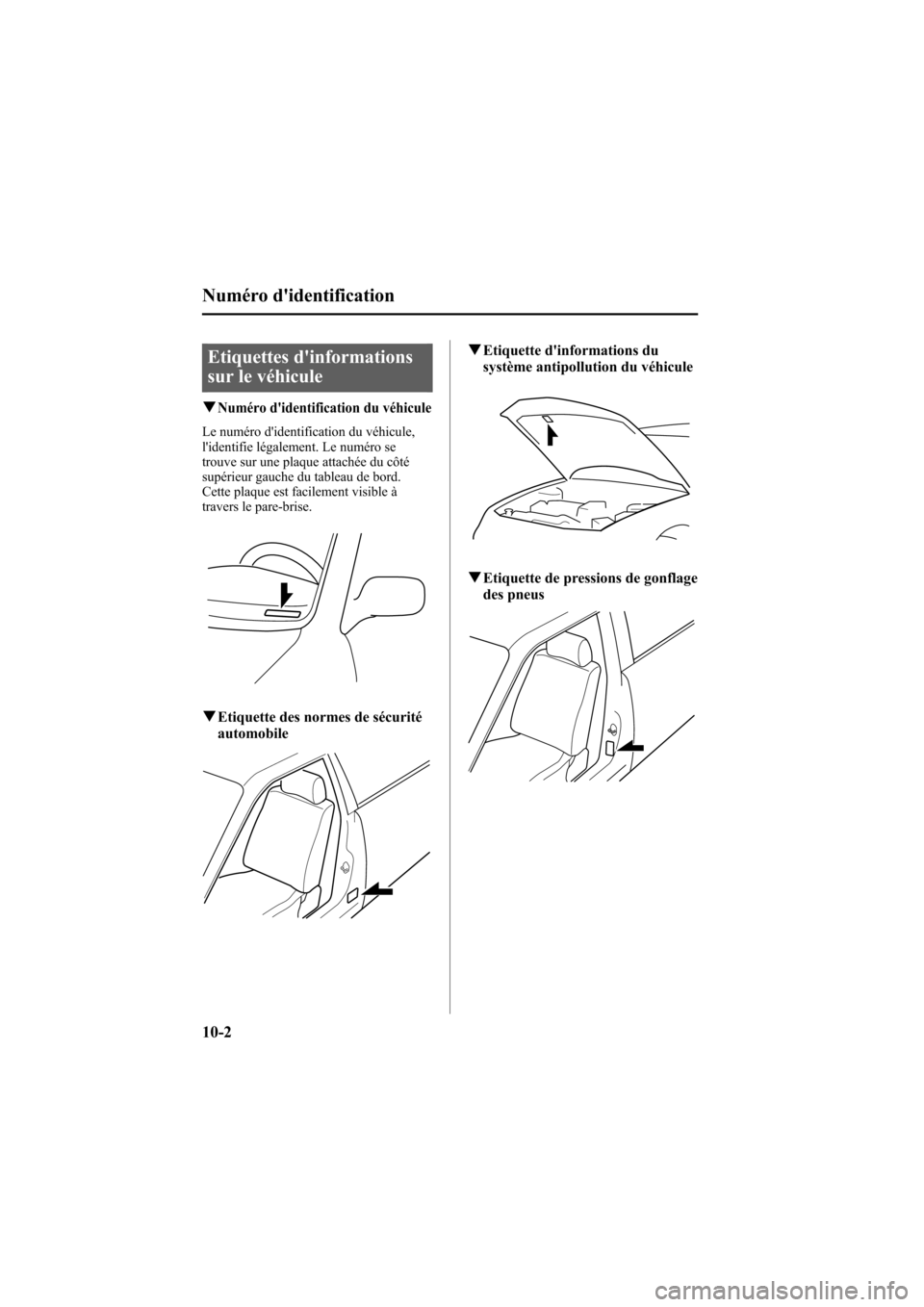

Etiquettes d'informations
sur le véhicule
qNuméro d'identification du véhicule
Le numéro d'identification du véhicule,
l'identifie légalement. Le numéro se
trouve sur une plaque attachée du côté
supérieur gauche du tableau de bord.
Cette plaque est facilement visible à
travers le pare-brise.
qEtiquette des normes de sécurité
automobile
qEtiquette d'informations du
système antipollution du véhicule
qEtiquette de pressions de gonflage
des pneus
10-2
Numéro d'identification
Mazda6_8X48-EC-07G_Edition1 Page394
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G

Black plate (395,1)

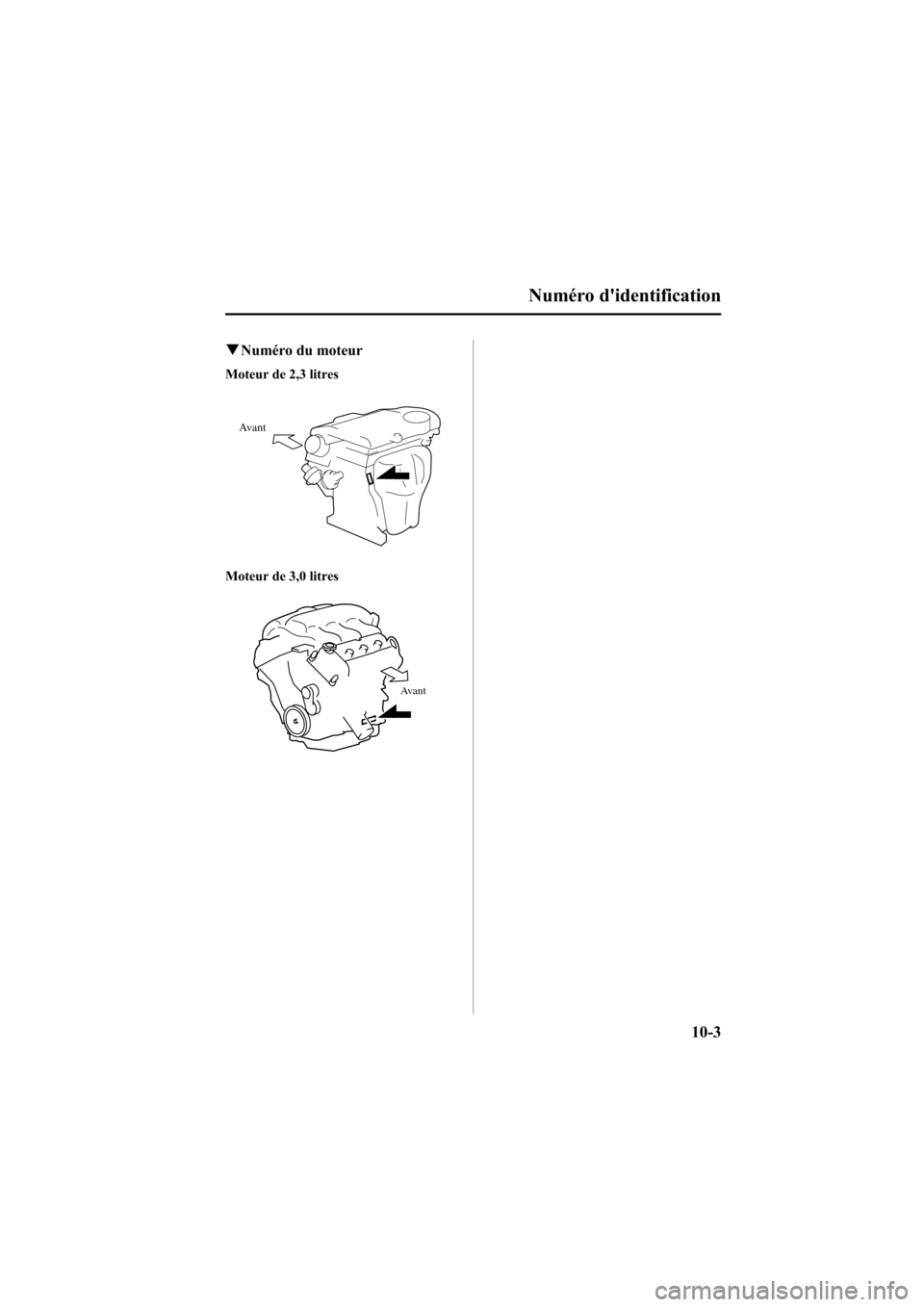

qNuméro du moteur
Moteur de 2,3 litres
Avant
Moteur de 3,0 litres
Avant
Numéro d'identification
10-3
Mazda6_8X48-EC-07G_Edition1 Page395
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G

Black plate (396,1)
Spécifications
qMoteur
DénominationSpécification
Moteur de 2,3 litres Moteur de 3,0 litres
TypeDouble Act, 16 soupapes, 4 cylindres en
ligneDouble Act, 24 soupapes, 6 cylindres en V à
60°
Alésage et course 87,5 × 94,0 mm (3,44 × 3,70 po.) 89,0 × 79,5 mm (3,50 × 3,13 po.)
Cylindrée 2.261 ml (2.261 cm
3, 137,9 cu po.) 2.967 ml (2.967 cm3, 181,0 cu po.)
Rapport de
compression9,7 10,0
qSystème électrique de la batterie
Dénomination Classification
Batterie 12V-50AH/5hr
Numéro des bougiesMoteur de 2,3 litresLFG1 18 110
*1
L3Y2 18 110
Moteur de 3,0 litres AJ57 18 110*1*2
Ecartement des électrodes
de bougiesMoteur de 2,3 litres 1,25―1,35 mm (0,050―0,053 po.)
Moteur de 3,0 litres 1,29―1,45 mm (0,051―0,057 po.)
*1 à l'usine
*2 Vérifier le type de bougie et la bougie en elle-même. S'il est impossible de déterminer le type de bougie
d'allumage, s'adresser à un concessionnaire agréé Mazda.
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon,
cela risque d'endommager la fine couche de particules sur les pointes en alliage
d'iridium et platine.
10-4
Spécifications
Mazda6_8X48-EC-07G_Edition1 Page396
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G

Black plate (397,1)

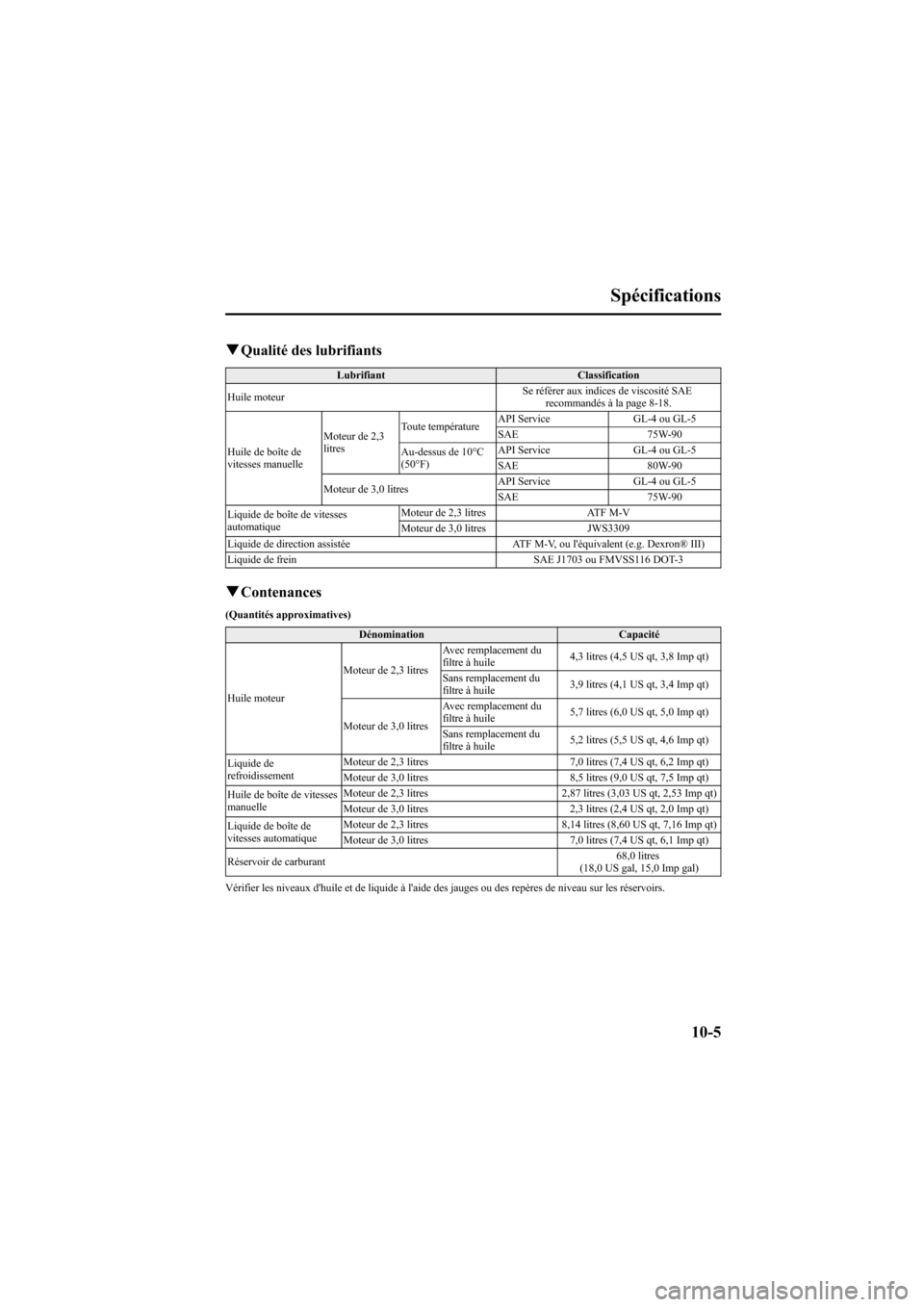

qQualité des lubrifiants
Lubrifiant Classification
Huile moteurSe référer aux indices de viscosité SAE
recommandés à la page 8-18.
Huile de boîte de
vitesses manuelleMoteur de 2,3
litresToute températureAPI Service GL-4 ou GL-5
SAE 75W-90
Au-dessus de 10°C
(50°F)API Service GL-4 ou GL-5
SAE 80W-90
Moteur de 3,0 litresAPI Service GL-4 ou GL-5
SAE 75W-90
Liquide de boîte de vitesses
automatiqueMoteur de 2,3 litres ATF M-V
Moteur de 3,0 litres JWS3309
Liquide de direction assistée ATF M-V, ou l'équivalent (e.g. Dexron® III)
Liquide de frein SAE J1703 ou FMVSS116 DOT-3
qContenances
(Quantités approximatives)
Dénomination Capacité
Huile moteurMoteur de 2,3 litresAvec remplacement du
filtre à huile4,3 litres (4,5 US qt, 3,8 Imp qt)
Sans remplacement du
filtre à huile3,9 litres (4,1 US qt, 3,4 Imp qt)
Moteur de 3,0 litresAvec remplacement du
filtre à huile5,7 litres (6,0 US qt, 5,0 Imp qt)
Sans remplacement du
filtre à huile5,2 litres (5,5 US qt, 4,6 Imp qt)
Liquide de
refroidissementMoteur de 2,3 litres 7,0 litres (7,4 US qt, 6,2 Imp qt)
Moteur de 3,0 litres 8,5 litres (9,0 US qt, 7,5 Imp qt)
Huile de boîte de vitesses
manuelleMoteur de 2,3 litres 2,87 litres (3,03 US qt, 2,53 Imp qt)
Moteur de 3,0 litres 2,3 litres (2,4 US qt, 2,0 Imp qt)
Liquide de boîte de
vitesses automatiqueMoteur de 2,3 litres 8,14 litres (8,60 US qt, 7,16 Imp qt)
Moteur de 3,0 litres 7,0 litres (7,4 US qt, 6,1 Imp qt)
Réservoir de carburant68,0 litres
(18,0 US gal, 15,0 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
Spécifications
10-5
Mazda6_8X48-EC-07G_Edition1 Page397
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G

Black plate (398,1)
qDimensions
Dénomination Spécification
Longueur hors tout4 portes 4.745 mm*3(186,8 po.), 4.765 mm*4(187,6 po.)
5 portes 4.745 mm*3(186,8 po.), 4.765 mm*4(187,6 po.)
Sport Wagon 4.770 mm*3(187,8 po.), 4.785 mm*4(188,4 po.)
Largeur hors tout 1.780 mm (70,1 po.)
Hauteur hors tout4 portes/5 portes 1.440 mm (56,7 po.)
Sport Wagon 1.455 mm (57,3 po.)
Plage, avant 1.540 mm
*1(60,6 po.), 1.530 mm*2(60,2 po.)
Plage, arrière 1.540 mm*1(60,6 po.), 1.530 mm*2(60,2 po.)
Empattement 2.675 mm (105,3 po.)
*1 Véhicule à roues de 16 pouces
*2 Véhicule à roues de 17 pouces/18 pouces
*3 Sans support de plaque d'immatriculation
*4 Avec support de plaque d'immatriculation
qPoids
Spécification Dénomination Poids
Moteur de 2,3 litresPNBV (Poids nominal brut du véhicule) 1.940 kg (4.279 lb)
PNBE (Poids nominal brut sur l'essieu)Avant 1.005 kg (2.216 lb)
Arrière 936 kg (2.064 lb)
Moteur de 3,0 litresPNBV (Poids nominal brut du véhicule) 2.052 kg (4.526 lb)
PNBE (Poids nominal brut sur l'essieu)Avant 1.084 kg (2.390 lb)
Arrière 968 kg (2.136 lb)
qClimatiseur
Dénomination Classification
Type de réfrigérant HFC134a (R-134a)
10-6
Spécifications
Mazda6_8X48-EC-07G_Edition1 Page398
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G

Black plate (399,1)
qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance
en wattECE R (SAE)
PharesFeux de route 55 H1 (―)
Feux de
croisementHalogène 55 H1 (―)
A décharge en xénon 35 D2S (―)
Clignotants avant 27―(#2357A)
Feux de stationnement 5 W5W (―)
Antibrouillards
í55 H11 (H11)
Feux de position latéraux 5―(―)
Feu de freinage auxiliaire4 portesAmpoule autre
qu'ampoule LED18,4 W16W (#921)
Ampoule LED
*24―(―)
5 portes 21 W21W (#7440)
Sport WagonAmpoule autre
qu'ampoule LED21 W21W (#7440)
Ampoule LED
*24―(―)
Clignotants arrière4 portes/5 portes 21 WY21W (―)
Sport wagon 21 W21W (#7440)
Feux de freinage/Feux arrière 21/5 W21/5W (#7443)
Feux arrière 5
*1W21/5W (#7443)
Feux de recul 18,4 W16W (#921)
Feux de plaque d'immatriculation 5 W5W (―)
*1 Utiliser une ampoule de type 21/5W.
*2 Le remplacement de l'ampoule n'est pas possible car elle est intégrée à l'unité. Remplacer l'unité.
Eclairage de l'habitacle
AmpouleCatégorie
Puissance en watt ECE R
Eclairage de coffre (4 portes) 3―
Eclairage au pavillon/Lampes de lecture 5 W5W
Eclairages de courtoisie 5 W5W
Eclairages de miroir de
pare-soleil
*Type A 1,2―
Type B 3―
Eclairage de compartiment à
bagages5 portes 5―
Sport Wagon 10―
* Eclairages de miroir de pare-soleil
Spécifications
10-7íCertains modèles. Mazda6_8X48-EC-07G_Edition1 Page399
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G

Black plate (400,1)
Type B Type A
qPneus
REMARQUELes pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même type
que ceux montés à l'origine. Pour plus de détails, s'adresser à un concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus à la page 8-36.
Roue de secours standard
Taille de pneuPression de gonflage
Avant Arrière
P205/60R16 91V
220 kPa
(2,2 kgf/cm
2, 32 psi ou lb/po2)220 kPa
(2,2 kgf/cm2, 32 psi ou lb/po2)
P215/50R17 93V
215/45R18 93W240 kPa
(2,4 kgf/cm
2, 35 psi ou lb/po2)240 kPa
(2,4 kgf/cm2, 35 psi ou lb/po2)
Roue de secours à usage temporaire
Taille de pneu Pression de gonflage
T115/70D16 420 kPa (60 psi)
qFusibles
Se référer au tableau des fusibles à la page 8-51.
10-8
Spécifications
Mazda6_8X48-EC-07G_Edition1 Page400
Monday, June 11 2007 11:4 AM
Form No.8X48-EC-07G
