MAZDA MODEL 6 2010 Manuel du propriétaire (in French)

qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Compteur
journalier B
Appuyer sur le
sélecteur Appuyer sur le
sélecteur Compteur
journalier A
Compteur totalisateur
Compteur totalisateur
REMARQUE(Compteur standard)
Le compteur totalisateur et le compteur
journalier peuvent être affichés comme suit
même lorsque le contacteur est placé sur la
position ACC ou sur la position d'arrêt
(LOCK).
La commande des phares doit être à la
position
oupour voir l'affichage.lS'affiche pendant 10 minutes lorsque le
contacteur est placé sur la position ACC ou
sur la position d'arrêt (LOCK) à partir de
la position ON.
lAffichés pendant 10 minutes après que la
portière du conducteur soit ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-45
Mazda6_8AS2-EC-09E_Edition1 Page213
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

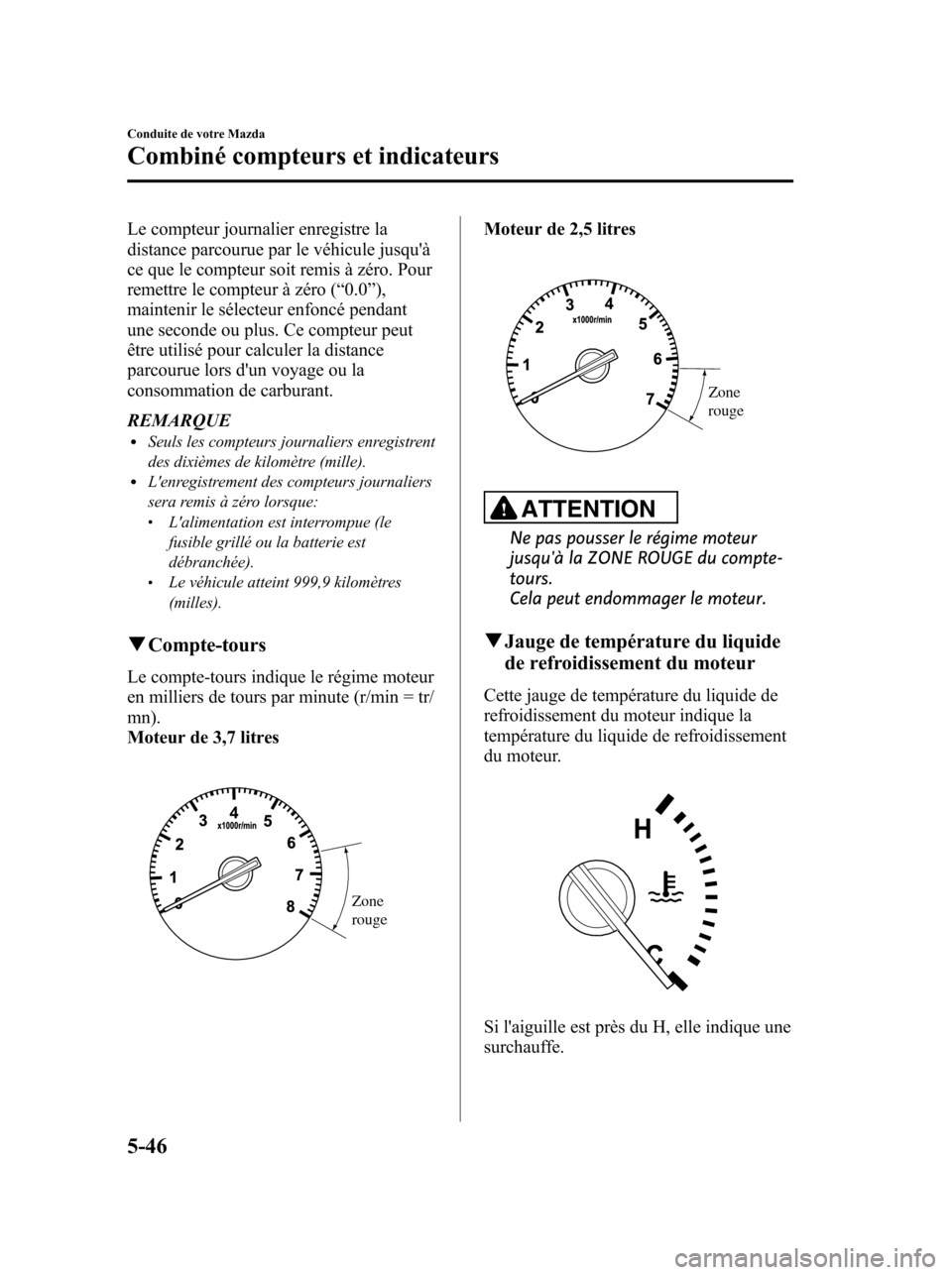

Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0”),
maintenir le sélecteur enfoncé pendant
une seconde ou plus. Ce compteur peut
être utilisé pour calculer la distance
parcourue lors d'un voyage ou la
consommation de carburant.
REMARQUE
lSeuls les compteurs journaliers enregistrent
des dixièmes de kilomètre (mille).
lL'enregistrement des compteurs journaliers
sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 999,9 kilomètres
(milles).
qCompte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
Moteur de 3,7 litres
Zone
rouge
Moteur de 2,5 litres
Zone
rouge
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
qJauge de température du liquide
de refroidissement du moteur
Cette jauge de température du liquide de
refroidissement du moteur indique la
température du liquide de refroidissement
du moteur.
Si l'aiguille est près du H, elle indique une
surchauffe.
5-46
Conduite de votre Mazda
Combiné compteurs et indicateurs
Mazda6_8AS2-EC-09E_Edition1 Page214
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

ATTENTION
Le fait de conduire avec un moteur
qui surchauffe peut sérieusement
l'endommager (page 7-13).

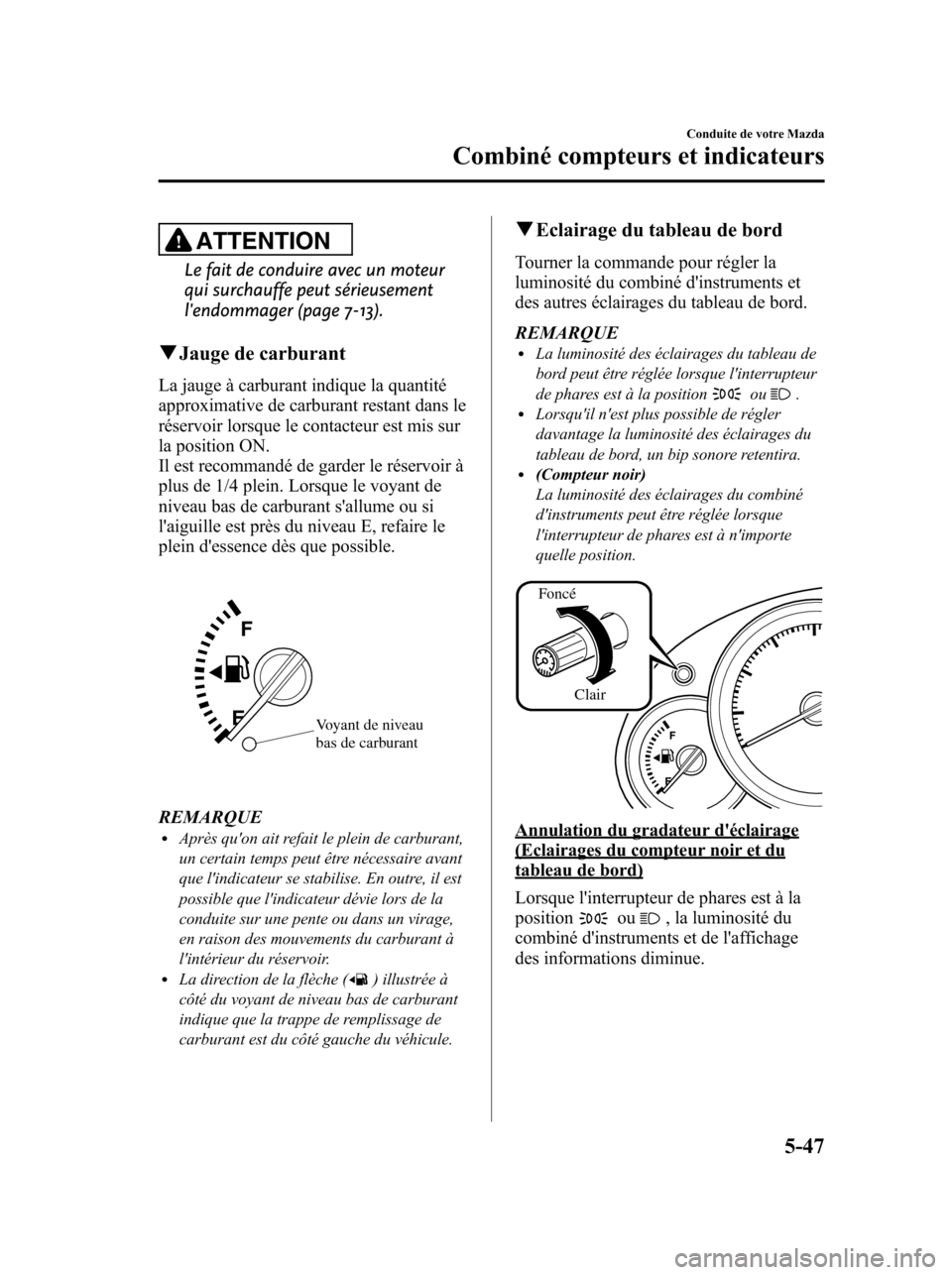

qJauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
la position ON.
Il est recommandé de garder le réservoir à
plus de 1/4 plein. Lorsque le voyant de
niveau bas de carburant s'allume ou si
l'aiguille est près du niveau E, refaire le
plein d'essence dès que possible.
Voyant de niveau
bas de carburant
REMARQUElAprès qu'on ait refait le plein de carburant,
un certain temps peut être nécessaire avant
que l'indicateur se stabilise. En outre, il est
possible que l'indicateur dévie lors de la
conduite sur une pente ou dans un virage,
en raison des mouvements du carburant à
l'intérieur du réservoir.
lLa direction de la flèche () illustrée à
côté du voyant de niveau bas de carburant
indique que la trappe de remplissage de
carburant est du côté gauche du véhicule.
qEclairage du tableau de bord
Tourner la commande pour régler la
luminosité du combiné d'instruments et
des autres éclairages du tableau de bord.
REMARQUE
lLa luminosité des éclairages du tableau de
bord peut être réglée lorsque l'interrupteur
de phares est à la position
ou.lLorsqu'il n'est plus possible de régler
davantage la luminosité des éclairages du
tableau de bord, un bip sonore retentira.
l(Compteur noir)
La luminosité des éclairages du combiné
d'instruments peut être réglée lorsque
l'interrupteur de phares est à n'importe
quelle position.
Foncé
Clair
Annulation du gradateur d'éclairage(Eclairages du compteur noir et dutableau de bord)
Lorsque l'interrupteur de phares est à la
position
ou, la luminosité du
combiné d'instruments et de l'affichage
des informations diminue.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-47
Mazda6_8AS2-EC-09E_Edition1 Page215
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

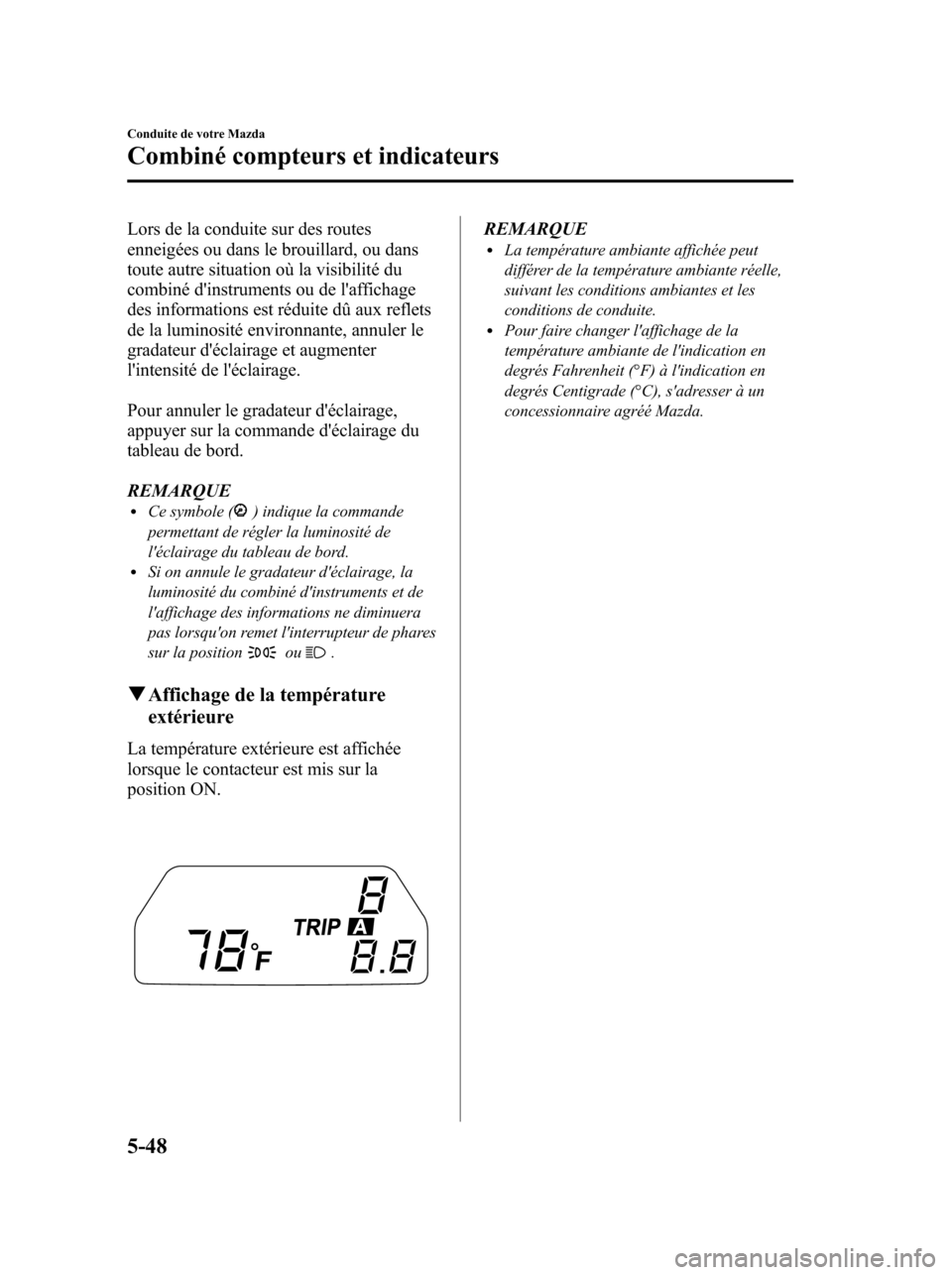

Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments ou de l'affichage
des informations est réduite dû aux reflets
de la luminosité environnante, annuler le
gradateur d'éclairage et augmenter
l'intensité de l'éclairage.
Pour annuler le gradateur d'éclairage,
appuyer sur la commande d'éclairage du
tableau de bord.
REMARQUE
lCe symbole () indique la commande
permettant de régler la luminosité de
l'éclairage du tableau de bord.
lSi on annule le gradateur d'éclairage, la
luminosité du combiné d'instruments et de
l'affichage des informations ne diminuera
pas lorsqu'on remet l'interrupteur de phares
sur la position
ou.
qAffichage de la température
extérieure
La température extérieure est affichée
lorsque le contacteur est mis sur la
position ON.
REMARQUElLa température ambiante affichée peut
différer de la température ambiante réelle,
suivant les conditions ambiantes et les
conditions de conduite.
lPour faire changer l'affichage de la
température ambiante de l'indication en
degrés Fahrenheit (°F) à l'indication en
degrés Centigrade (°C), s'adresser à un
concessionnaire agréé Mazda.
5-48
Conduite de votre Mazda
Combiné compteurs et indicateurs
Mazda6_8AS2-EC-09E_Edition1 Page216
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

Voyants/témoins
Les voyants/témoins apparaissent dans l'une des zones grisées.
Signal Voyants/témoins Page
Voyant du système de freinage 5-51

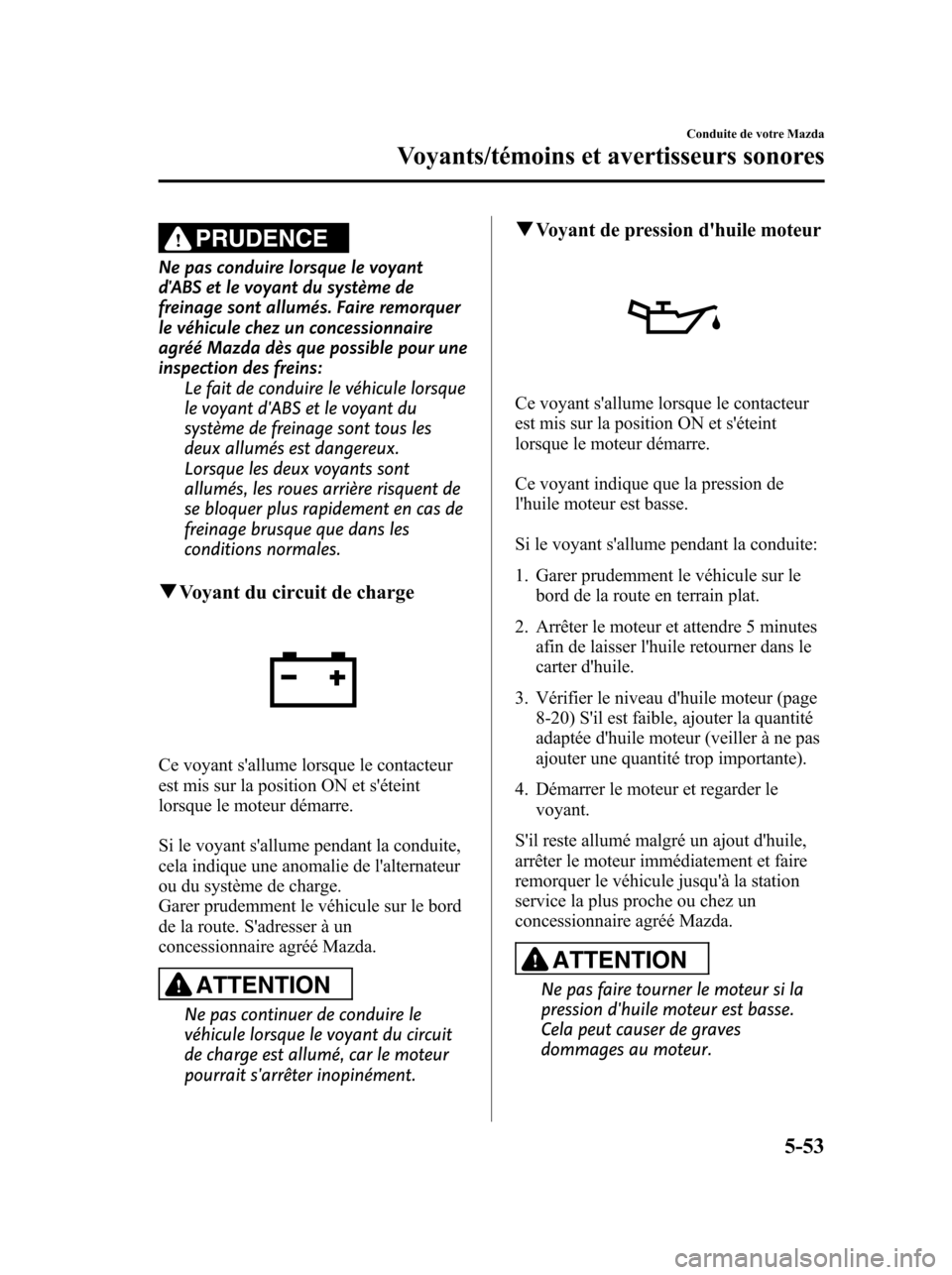

Voyant du circuit de charge 5-53
Voyant de pression d'huile moteur 5-53

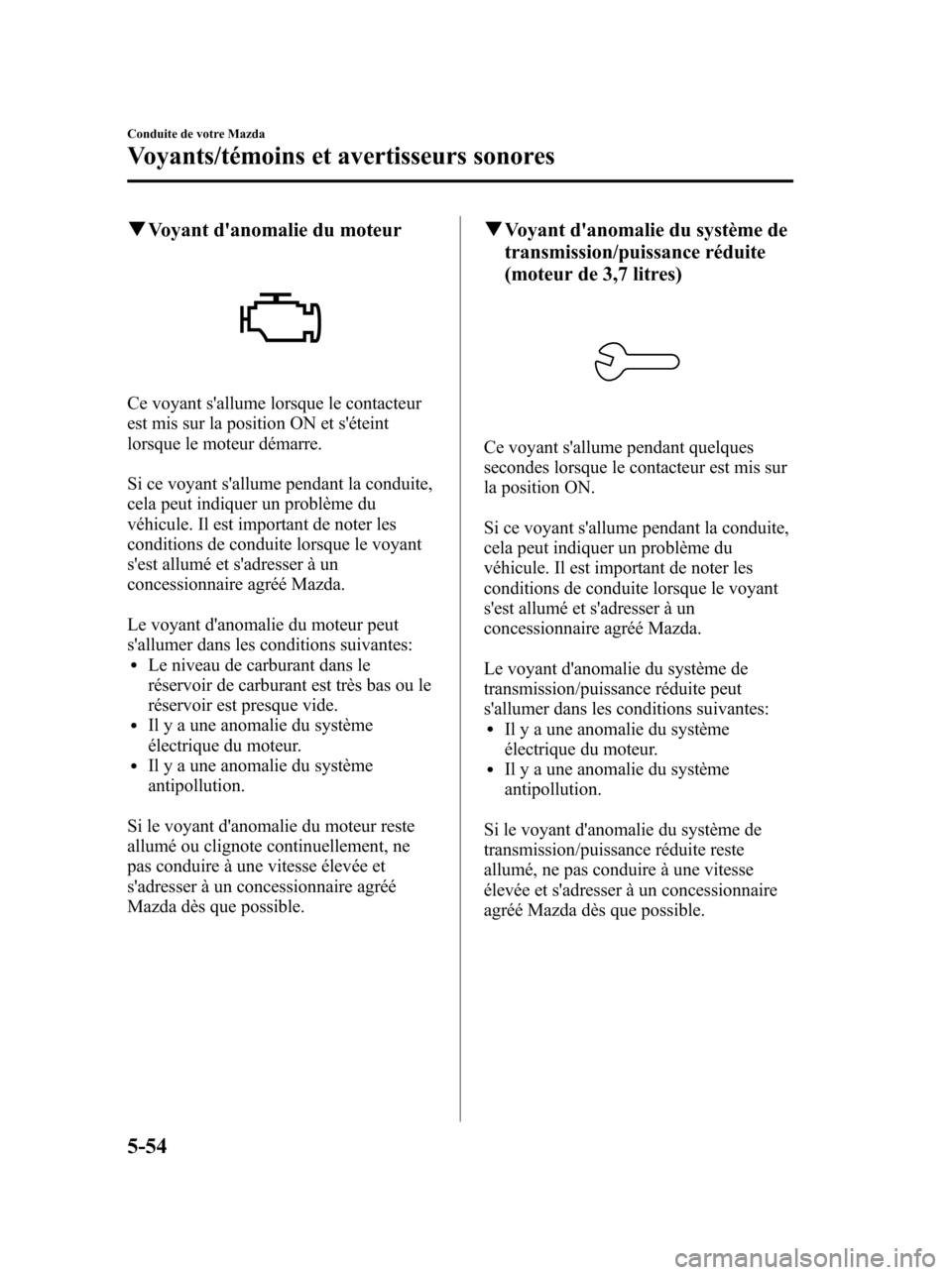

Voyant d'anomalie du moteur 5-54
Voyant d'anomalie du système de transmission/puissance réduite 5-54
Voyant du système d'antiblocage de frein (ABS) 5-52
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant5-55
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-49
Mazda6_8AS2-EC-09E_Edition1 Page217
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

Signal Voyants/témoins Page
Voyant de niveau bas de carburant 5-55
Voyant de vérification du bouchon du réservoir de carburant 5-55
Voyant/bip de ceintures de sécurité 5-56
Voyant de portière ouverte 5-57
Voyant de niveau bas de liquide de lave-glace 5-57
Voyant de boîte de vitesses automatique 5-58
Voyant du système de surveillance de pression des pneus 5-58
Voyant KEY (rouge)/Témoin KEY (vert) 5-60
Voyant verrouillage de la direction électronique 5-62
Témoin d'immobilisateur 5-62
Témoin de feux de route 5-62
Témoin de position de plage de boîte de vitesse 5-62
Témoin TCS/DSC 5-63
Témoin TCS OFF 5-63
Témoin DSC OFF 5-64
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-64
5-50
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8AS2-EC-09E_Edition1 Page218
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

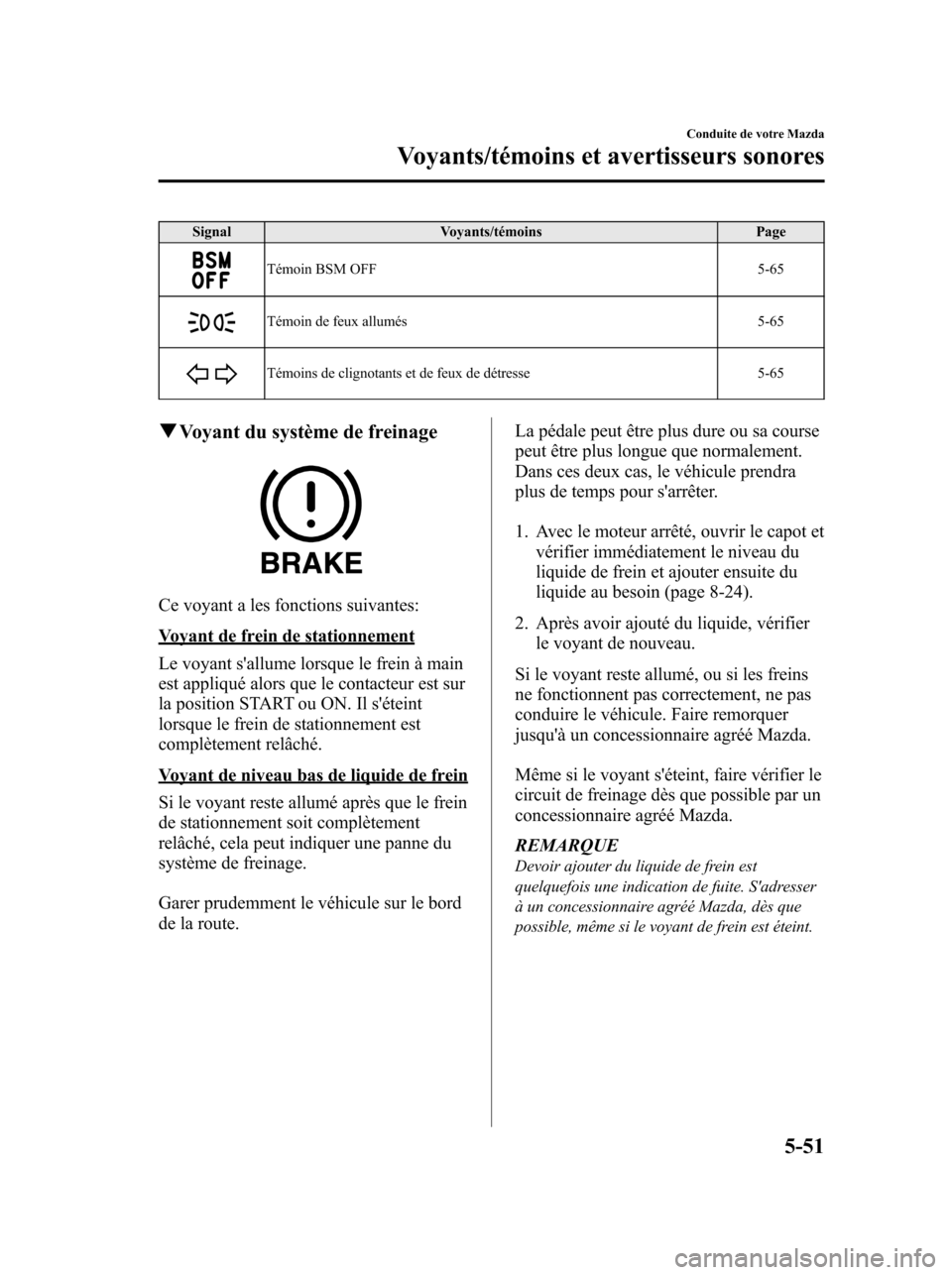

Signal Voyants/témoins Page
Témoin BSM OFF 5-65
Témoin de feux allumés 5-65
Témoins de clignotants et de feux de détresse 5-65
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein à main
est appliqué alors que le contacteur est sur
la position START ou ON. Il s'éteint
lorsque le frein de stationnement est
complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route.La pédale peut être plus dure ou sa course
peut être plus longue que normalement.
Dans ces deux cas, le véhicule prendra
plus de temps pour s'arrêter.
1. Avec le moteur arrêté, ouvrir le capot et
vérifier immédiatement le niveau du
liquide de frein et ajouter ensuite du
liquide au besoin (page 8-24).
2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.
Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.
REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite. S'adresser
à un concessionnaire agréé Mazda, dès que
possible, même si le voyant de frein est éteint.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-51
Mazda6_8AS2-EC-09E_Edition1 Page219
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

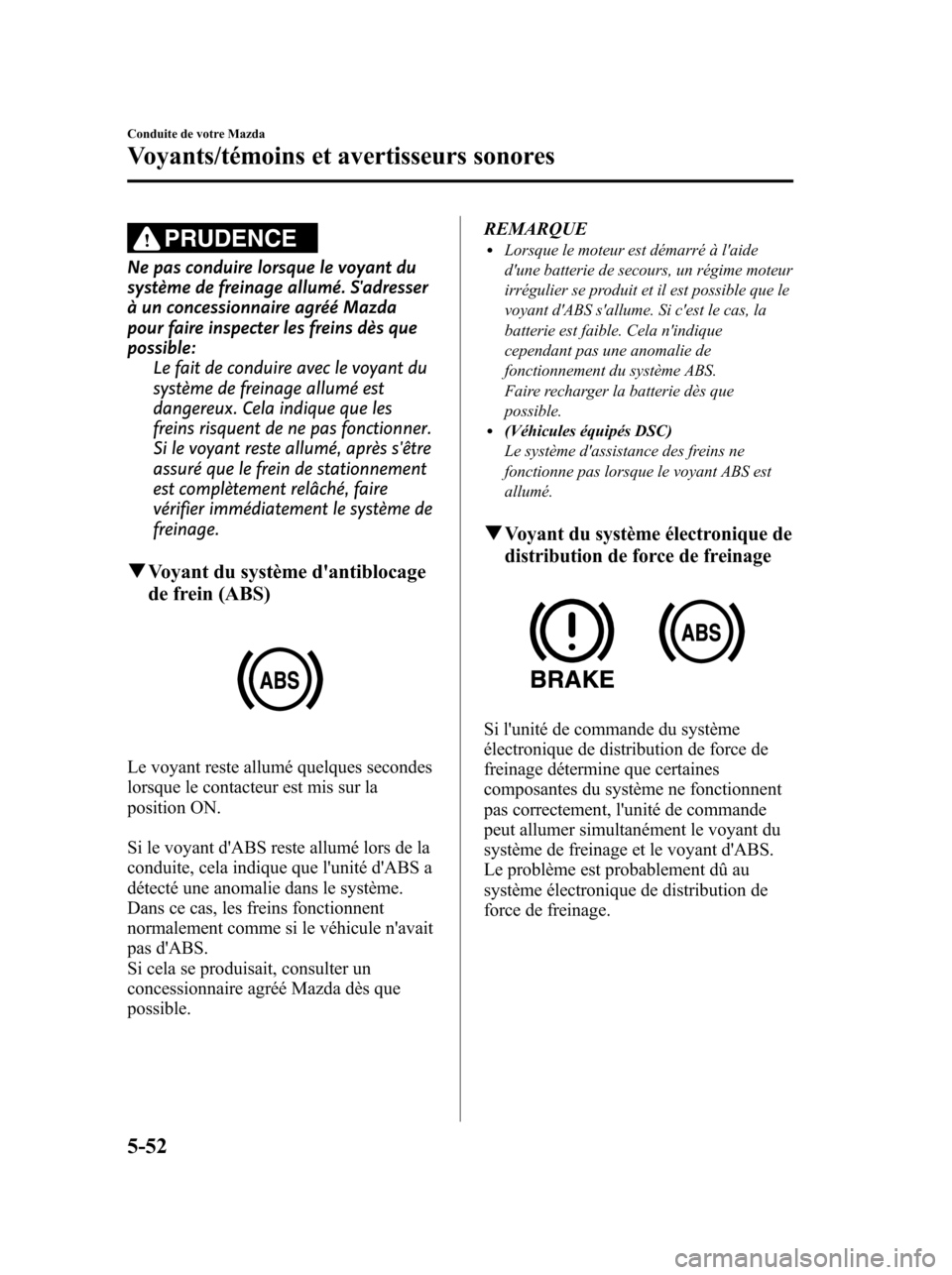

PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur est mis sur la
position ON.
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.REMARQUE
lLorsque le moteur est démarré à l'aide
d'une batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique
cependant pas une anomalie de
fonctionnement du système ABS.
Faire recharger la batterie dès que
possible.
l(Véhicules équipés DSC)
Le système d'assistance des freins ne
fonctionne pas lorsque le voyant ABS est
allumé.
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
5-52
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8AS2-EC-09E_Edition1 Page220
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qVoyant du circuit de charge
Ce voyant s'allume lorsque le contacteur
est mis sur la position ON et s'éteint
lorsque le moteur démarre.
Si le voyant s'allume pendant la conduite,
cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qVoyant de pression d'huile moteur
Ce voyant s'allume lorsque le contacteur
est mis sur la position ON et s'éteint
lorsque le moteur démarre.
Ce voyant indique que la pression de
l'huile moteur est basse.
Si le voyant s'allume pendant la conduite:
1. Garer prudemment le véhicule sur le
bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page
8-20) S'il est faible, ajouter la quantité
adaptée d'huile moteur (veiller à ne pas
ajouter une quantité trop importante).
4. Démarrer le moteur et regarder le
voyant.
S'il reste allumé malgré un ajout d'huile,
arrêter le moteur immédiatement et faire
remorquer le véhicule jusqu'à la station
service la plus proche ou chez un
concessionnaire agréé Mazda.
ATTENTION
Ne pas faire tourner le moteur si la
pression d'huile moteur est basse.
Cela peut causer de graves
dommages au moteur.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-53
Mazda6_8AS2-EC-09E_Edition1 Page221
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

qVoyant d'anomalie du moteur
Ce voyant s'allume lorsque le contacteur
est mis sur la position ON et s'éteint
lorsque le moteur démarre.
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut
s'allumer dans les conditions suivantes:
lLe niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
Si le voyant d'anomalie du moteur reste
allumé ou clignote continuellement, ne
pas conduire à une vitesse élevée et
s'adresser à un concessionnaire agréé
Mazda dès que possible.
qVoyant d'anomalie du système de
transmission/puissance réduite
(moteur de 3,7 litres)
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON.
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du système de
transmission/puissance réduite peut
s'allumer dans les conditions suivantes:
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
Si le voyant d'anomalie du système de
transmission/puissance réduite reste
allumé, ne pas conduire à une vitesse
élevée et s'adresser à un concessionnaire
agréé Mazda dès que possible.
5-54
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8AS2-EC-09E_Edition1 Page222
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E
