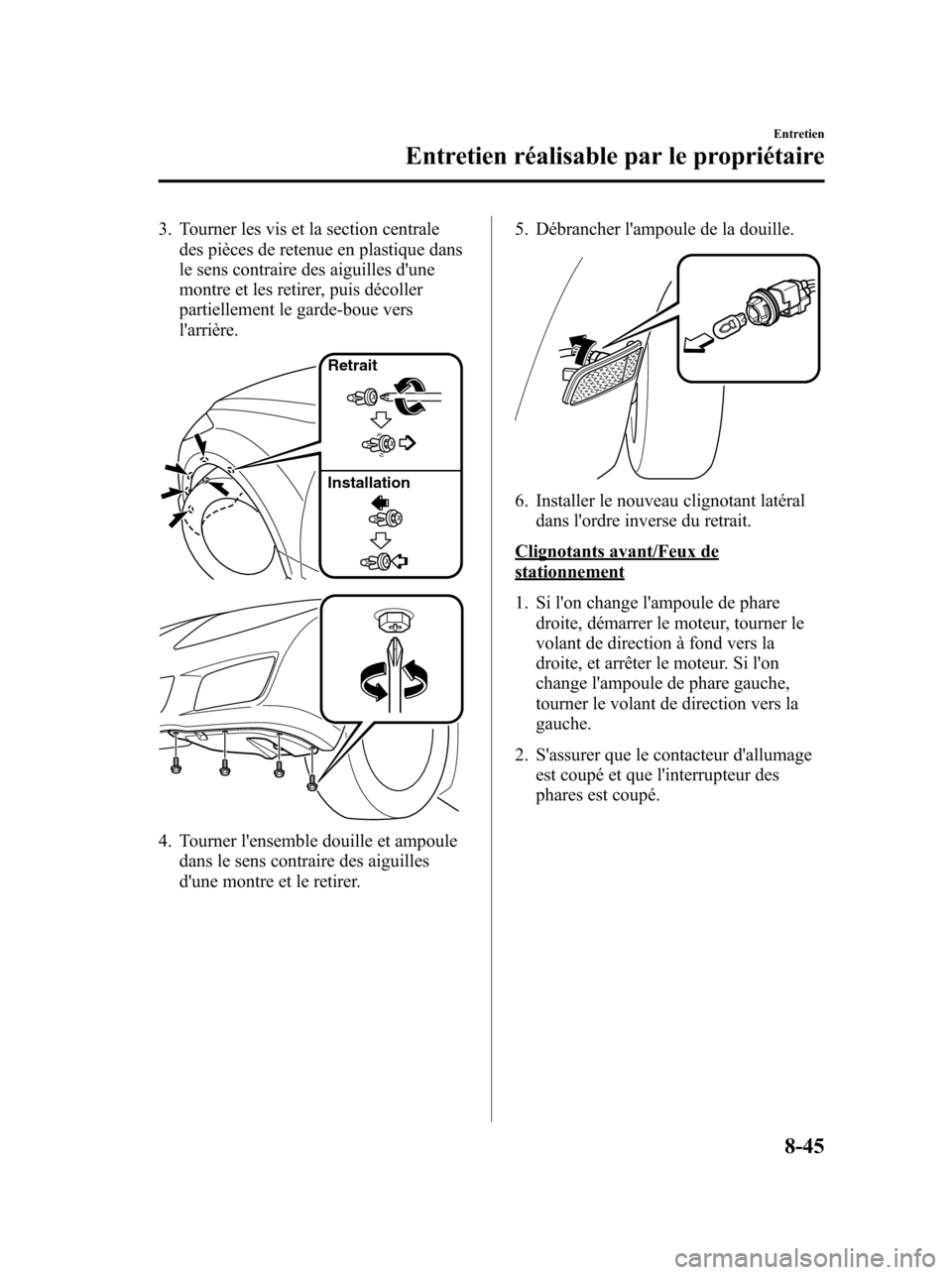

3. Tourner les vis et la section centrale
des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
Retrait
Installation
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.5. Débrancher l'ampoule de la douille.
6. Installer le nouveau clignotant latéral
dans l'ordre inverse du retrait.
Clignotants avant/Feux destationnement
1. Si l'on change l'ampoule de phare
droite, démarrer le moteur, tourner le
volant de direction à fond vers la
droite, et arrêter le moteur. Si l'on
change l'ampoule de phare gauche,
tourner le volant de direction vers la
gauche.
2. S'assurer que le contacteur d'allumage
est coupé et que l'interrupteur des
phares est coupé.
Entretien
Entretien réalisable par le propriétaire
8-45
Mazda6_8AS2-EC-09E_Edition1 Page493
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

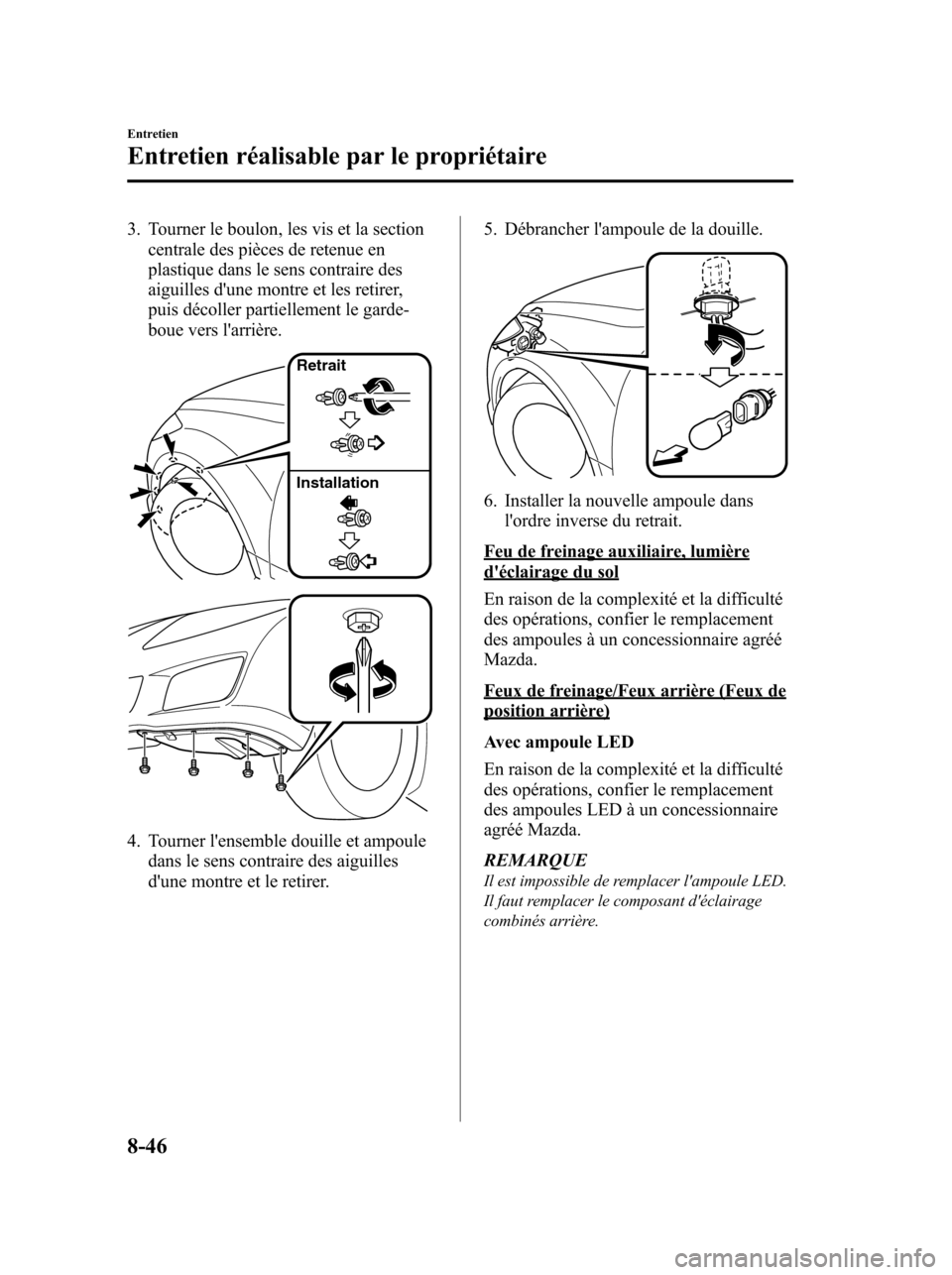

3. Tourner le boulon, les vis et la section
centrale des pièces de retenue en
plastique dans le sens contraire des
aiguilles d'une montre et les retirer,
puis décoller partiellement le garde-
boue vers l'arrière.
Retrait
Installation
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Feu de freinage auxiliaire, lumièred'éclairage du sol
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules à un concessionnaire agréé
Mazda.
Feux de freinage/Feux arrière (Feux deposition arrière)
Avec ampoule LED
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Il est impossible de remplacer l'ampoule LED.
Il faut remplacer le composant d'éclairage
combinés arrière.
8-46
Entretien
Entretien réalisable par le propriétaire
Mazda6_8AS2-EC-09E_Edition1 Page494
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

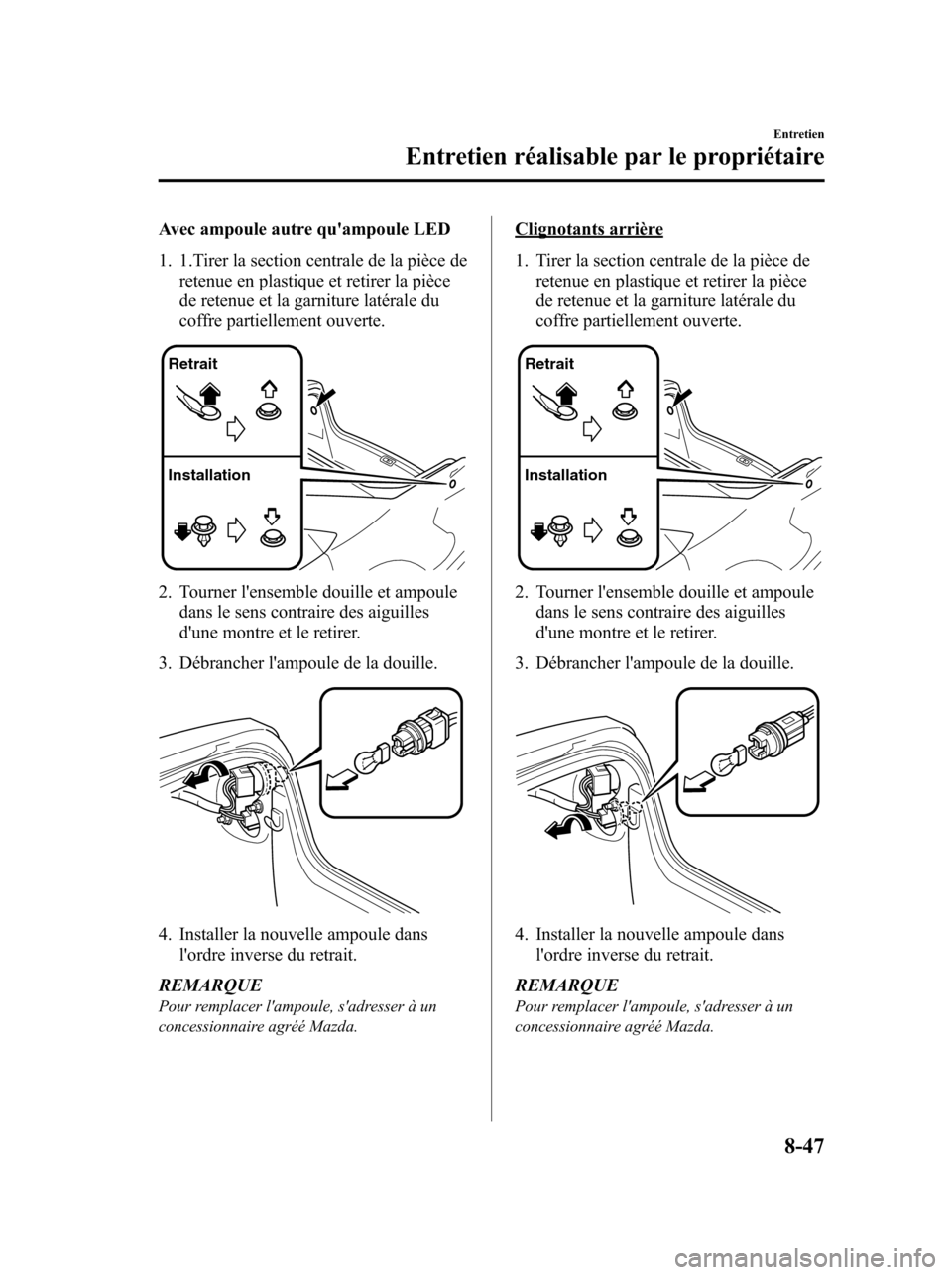

Avec ampoule autre qu'ampoule LED
1. 1.Tirer la section centrale de la pièce de
retenue en plastique et retirer la pièce
de retenue et la garniture latérale du
coffre partiellement ouverte.
Retrait
Installation
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Clignotants arrière
1. Tirer la section centrale de la pièce de
retenue en plastique et retirer la pièce
de retenue et la garniture latérale du
coffre partiellement ouverte.
Retrait
Installation
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
8-47
Mazda6_8AS2-EC-09E_Edition1 Page495
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

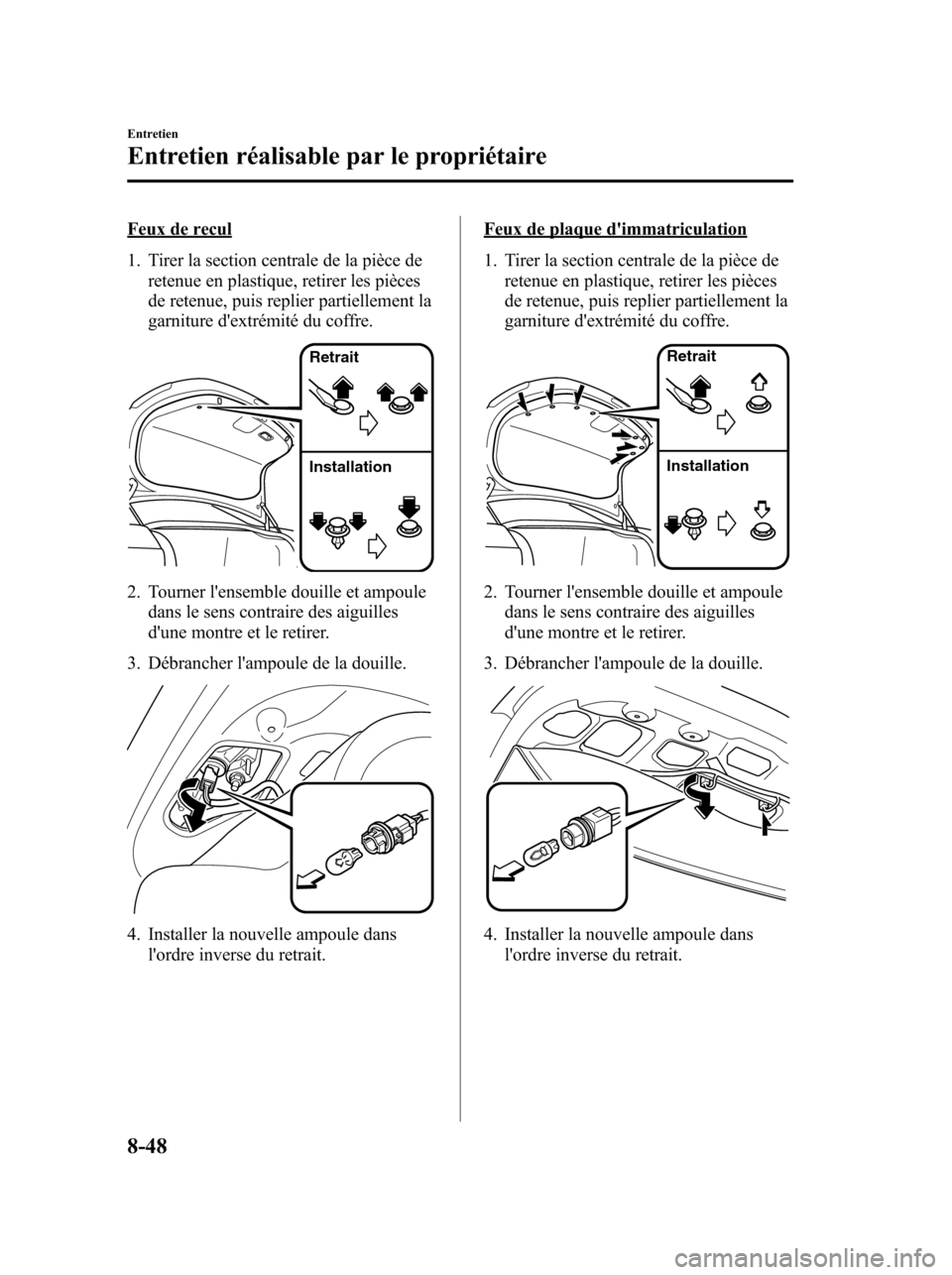

Feux de recul
1. Tirer la section centrale de la pièce de
retenue en plastique, retirer les pièces
de retenue, puis replier partiellement la
garniture d'extrémité du coffre.
Retrait
Installation
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Feux de plaque d'immatriculation
1. Tirer la section centrale de la pièce de
retenue en plastique, retirer les pièces
de retenue, puis replier partiellement la
garniture d'extrémité du coffre.
Retrait
Installation
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
8-48
Entretien
Entretien réalisable par le propriétaire
Mazda6_8AS2-EC-09E_Edition1 Page496
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

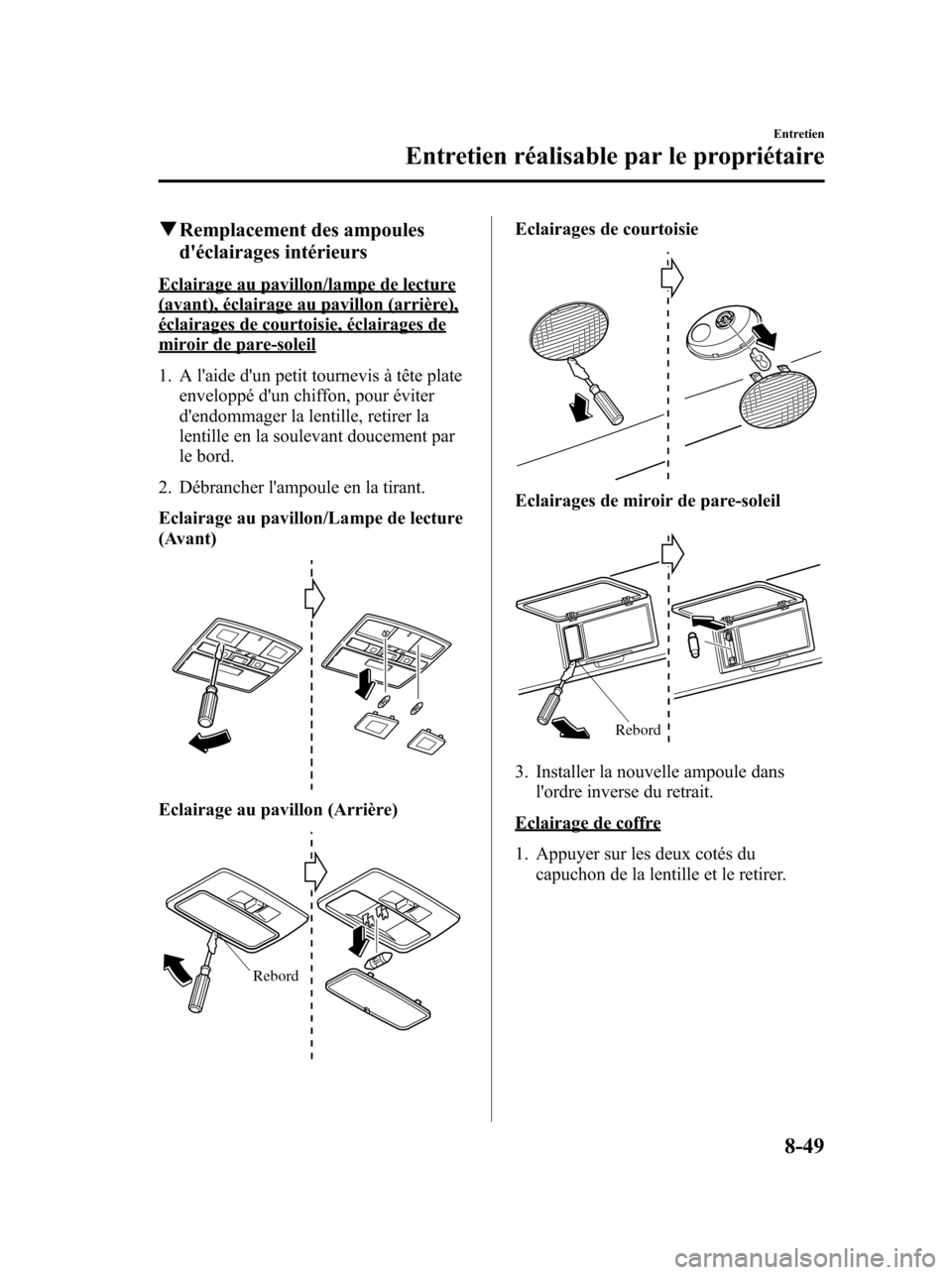

qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon/lampe de lecture(avant), éclairage au pavillon (arrière),éclairages de courtoisie, éclairages demiroir de pare-soleil
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
Eclairage au pavillon/Lampe de lecture
(Avant)
Eclairage au pavillon (Arrière)
Rebord
Eclairages de courtoisie
Eclairages de miroir de pare-soleil
Rebord
3. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Eclairage de coffre
1. Appuyer sur les deux cotés du
capuchon de la lentille et le retirer.
Entretien
Entretien réalisable par le propriétaire
8-49
Mazda6_8AS2-EC-09E_Edition1 Page497
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

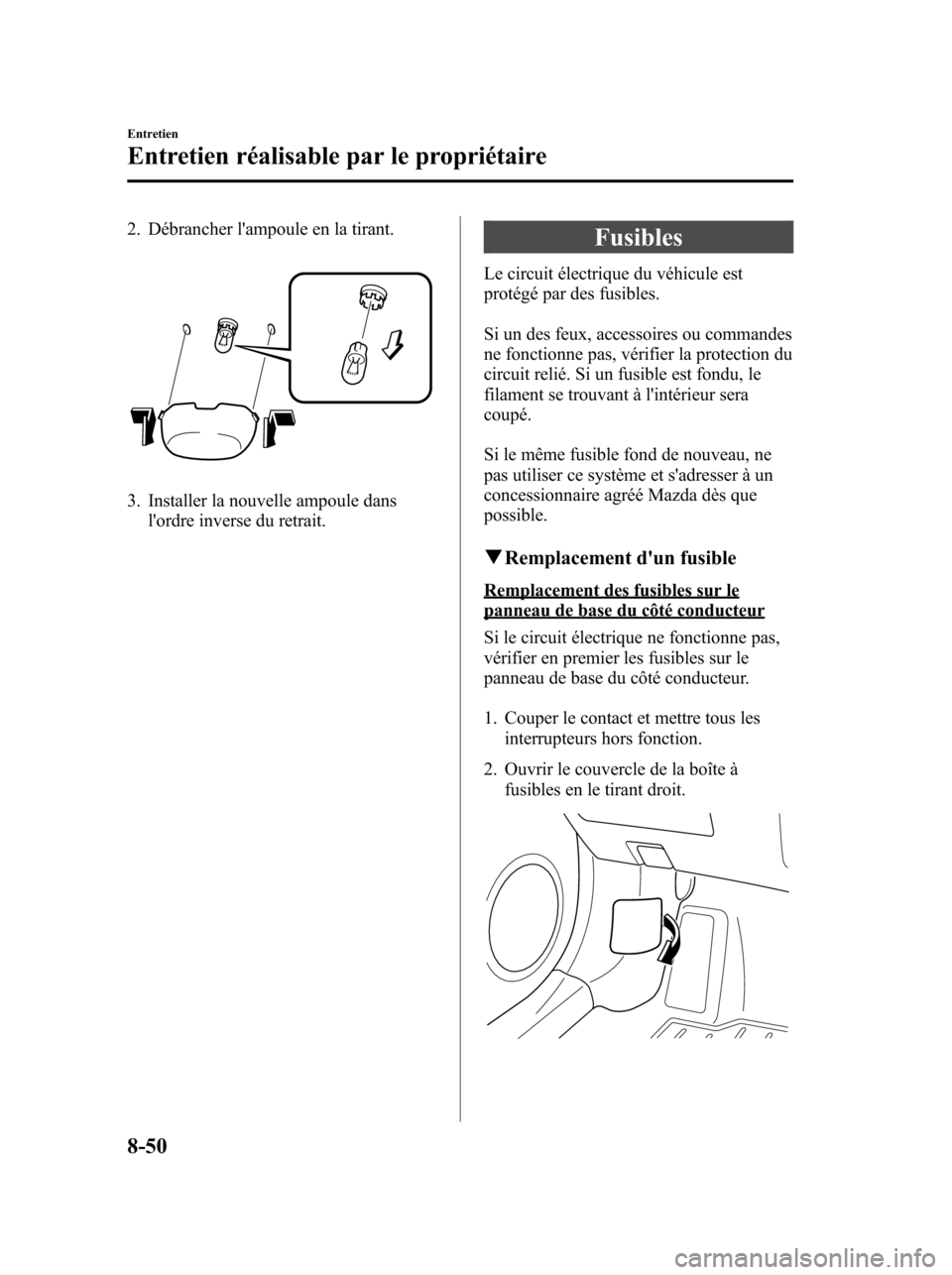

2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur lepanneau de base du côté conducteur
Si le circuit électrique ne fonctionne pas,
vérifier en premier les fusibles sur le
panneau de base du côté conducteur.
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Ouvrir le couvercle de la boîte à
fusibles en le tirant droit.
8-50
Entretien
Entretien réalisable par le propriétaire
Mazda6_8AS2-EC-09E_Edition1 Page498
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

ATTENTION
Si le couvercle est tiré latéralement
cela risque de casser les languettes de
retenue.
3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifier le fusible et le remplacer s'il
est fondu.
NormalFondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé, le faire
installer par un mécanicien
expérimenté. Un concessionnaire agréé
Mazda est recommandé.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur, d'un circuit non nécessaire à la
conduite du véhicule, comme le fusible
AUDIO ou CIGAR.
ATTENTION
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d'endommager le circuit électrique.
Remplacement des fusibles sous lecapot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Retirer le couvercle du porte-fusibles.
Entretien
Entretien réalisable par le propriétaire
8-51
Mazda6_8AS2-EC-09E_Edition1 Page499
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

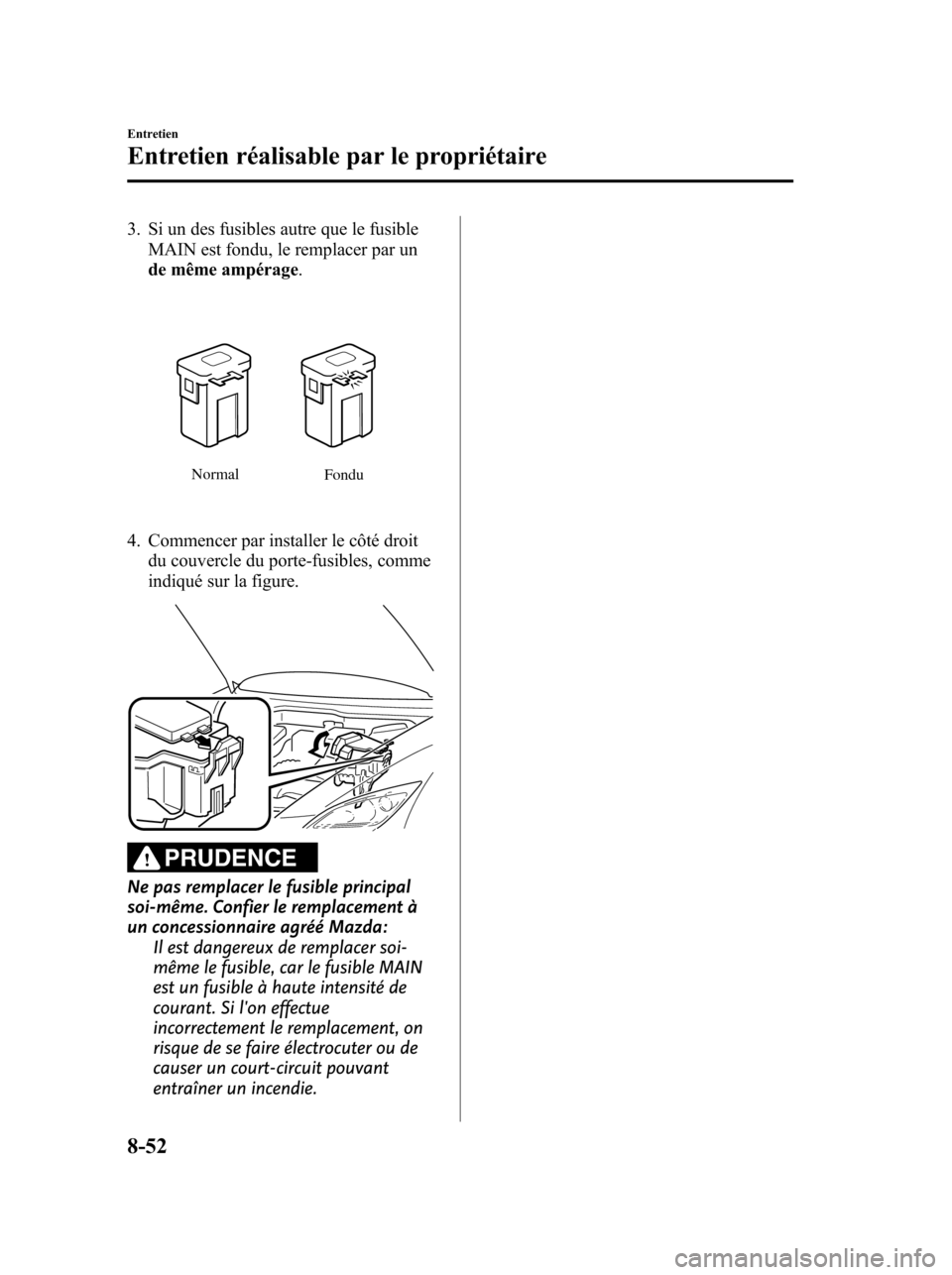

3. Si un des fusibles autre que le fusible
MAIN est fondu, le remplacer par un
de même ampérage.
Normal
Fondu
4. Commencer par installer le côté droit
du couvercle du porte-fusibles, comme
indiqué sur la figure.
PRUDENCE
Ne pas remplacer le fusible principal
soi-même. Confier le remplacement à
un concessionnaire agréé Mazda:
Il est dangereux de remplacer soi-
même le fusible, car le fusible MAIN
est un fusible à haute intensité de
courant. Si l'on effectue
incorrectement le remplacement, on
risque de se faire électrocuter ou de
causer un court-circuit pouvant
entraîner un incendie.
8-52
Entretien
Entretien réalisable par le propriétaire
Mazda6_8AS2-EC-09E_Edition1 Page500
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

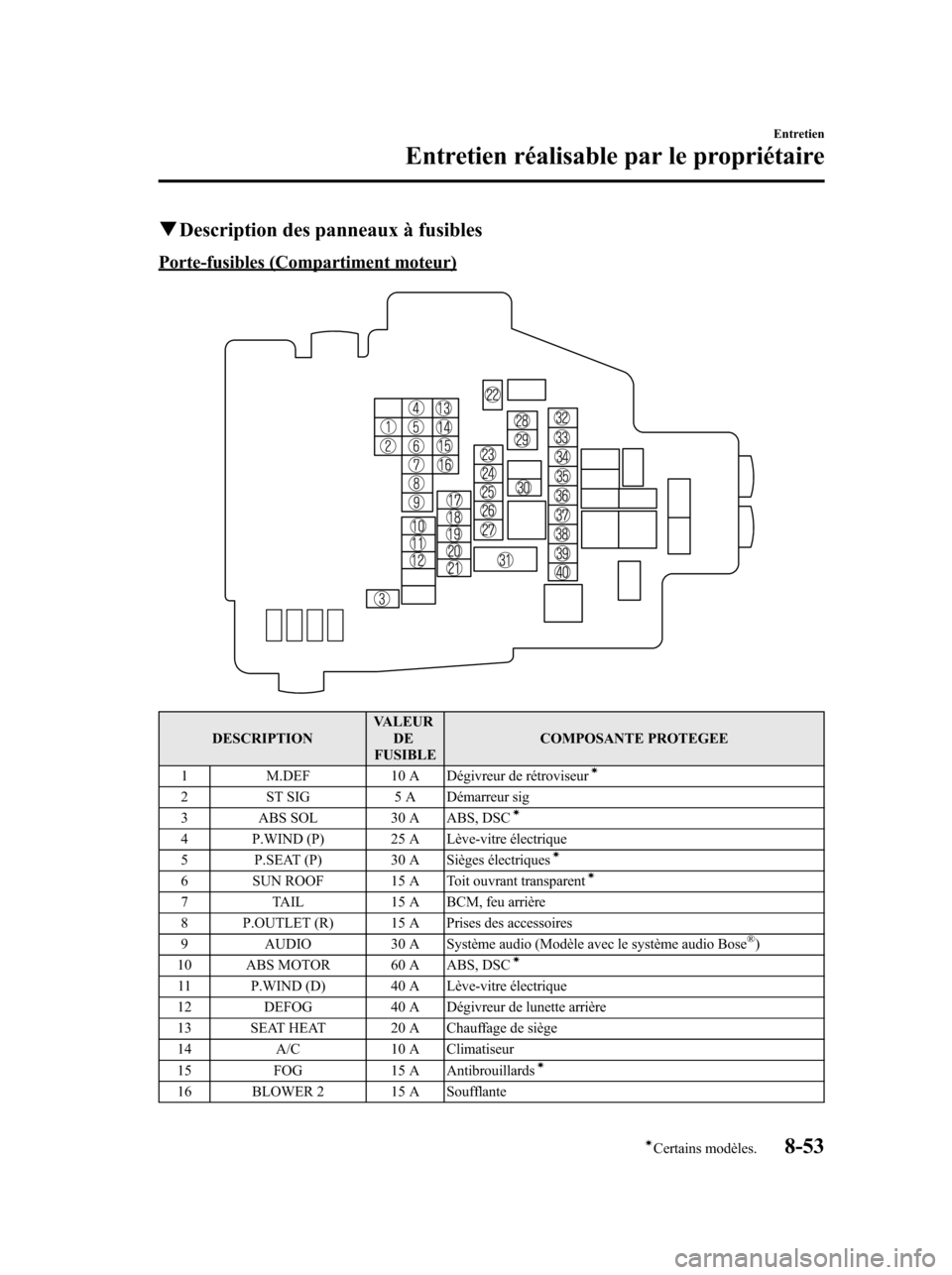

qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
1 M.DEF 10 A Dégivreur de rétroviseur
í
2 ST SIG 5 A Démarreur sig
3 ABS SOL 30 A ABS, DSCí
4 P.WIND (P) 25 A Lève-vitre électrique
5 P.SEAT (P) 30 A Sièges électriquesí
6 SUN ROOF 15 A Toit ouvrant transparentí
7 TAIL 15 A BCM, feu arrière
8 P.OUTLET (R) 15 A Prises des accessoires
9 AUDIO 30 A Système audio (Modèle avec le système audio Bose
®)
10 ABS MOTOR 60 A ABS, DSCí
11 P.WIND (D) 40 A Lève-vitre électrique
12 DEFOG 40 A Dégivreur de lunette arrière
13 SEAT HEAT 20 A Chauffage de siège
14 A/C 10 A Climatiseur
15 FOG 15 A Antibrouillards
í
16 BLOWER 2 15 A Soufflante
Entretien
Entretien réalisable par le propriétaire
8-53íCertains modèles. Mazda6_8AS2-EC-09E_Edition1 Page501
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
17 FAN 60 A Ventilateur de refroidissement
18 P.SEAT (D) 30 A Sièges électriques
í
19 BTN 30 A Pour la protection de plusieurs circuits
20 IG KEY2 40 A Système de démarrage
21 BLOWER 40 A Soufflante
22 FUEL PUMP 25 A Pompe à carburant
23 ENGINE2 15 A Système de commande du moteur
24 EGI INJ 15 A Injecteur
25 PCM 10 A Système de commande du moteur
26 ENGINE10 A
*1Système de commande du moteur
20 A*2
27 IG 20 A Pour la protection de plusieurs circuits
28 TCM 20 A TCMí
29 ESCL 10 A Verrouillage de la direction électronique
30 IG KEY1 40 A Pour la protection de plusieurs circuits
31 MAIN 125 A Pour la protection de tous les circuits
32 DRL 20 A DRL
í
33 HAZARD 10 A Feux de détresse
34 ENG+B 10 A PCM
35 STOP 10 A Feux de freinage
36 HORN 15 A Avertisseur
37 HEAD HI RH 15 A Feux de route des phares (Droite)
38 HEAD LO RH 10 A Feux de croisement des phares (Droite)
39 HEAD HI LH 15 A Feux de route des phares (Gauche)
40 HEAD LO LH 10 A Feux de croisement des phares (Gauche)
*1 Moteur de 2,5 litres
*2 Moteur de 3,7 litres
