ESP MAZDA MODEL 6 2013 Manuel du propriétaire (in French)

qEntretien de la clé avancée
ATTENTION
ØS'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
ØLors du remplacement de la pile,
veiller à ne pas toucher de circuits
internes ni de bornes électriques, à
ne pas tordre des bornes
électriques et à ne pas laisser de la
saleté pénétrer dans la
télécommande, car cela pourrait
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
pile est déchargée:
lLe témoin KEY (vert) du tableau de
bord clignote pendant environ 30
secondes lorsque le moteur est arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la cléavancée
1. Retirer la clé auxiliaire.
2. Ouvrir le couvercle doucement à l'aide
d'un petit tournevis plat.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5
Mazda6_8CJ3-EC-12C_Edition1 Page91
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

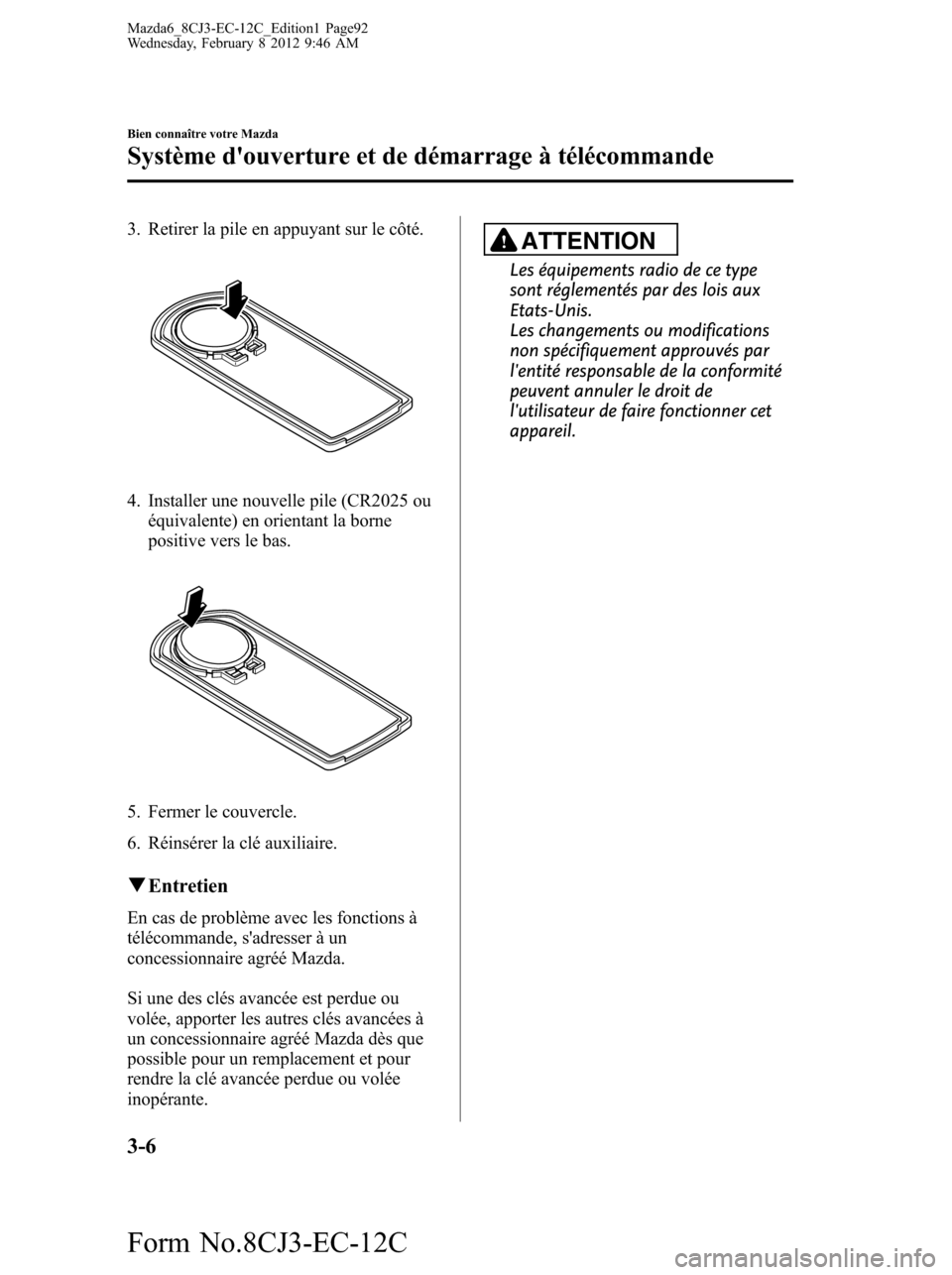

3. Retirer la pile en appuyant sur le côté.
4. Installer une nouvelle pile (CR2025 ou
équivalente) en orientant la borne
positive vers le bas.
5. Fermer le couvercle.
6. Réinsérer la clé auxiliaire.
qEntretien
En cas de problème avec les fonctions à
télécommande, s'adresser à un
concessionnaire agréé Mazda.
Si une des clés avancée est perdue ou
volée, apporter les autres clés avancées à
un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la clé avancée perdue ou volée
inopérante.
ATTENTION
Les équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
3-6
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
Mazda6_8CJ3-EC-12C_Edition1 Page92
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

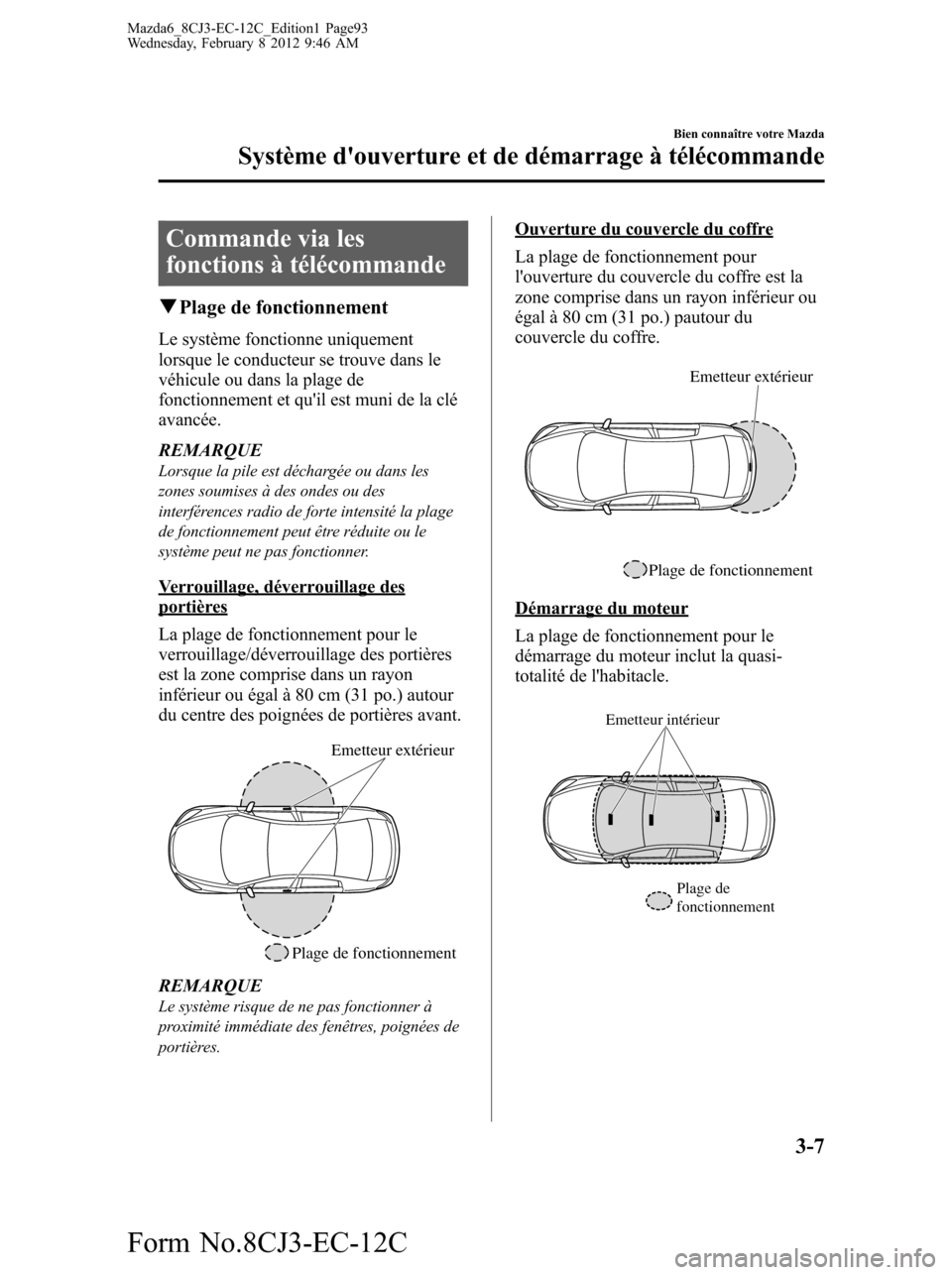

Commande via les
fonctions à télécommande
qPlage de fonctionnement
Le système fonctionne uniquement
lorsque le conducteur se trouve dans le
véhicule ou dans la plage de
fonctionnement et qu'il est muni de la clé
avancée.
REMARQUE
Lorsque la pile est déchargée ou dans les
zones soumises à des ondes ou des
interférences radio de forte intensité la plage
de fonctionnement peut être réduite ou le
système peut ne pas fonctionner.
Verrouillage, déverrouillage desportières
La plage de fonctionnement pour le
verrouillage/déverrouillage des portières
est la zone comprise dans un rayon
inférieur ou égal à 80 cm (31 po.) autour
du centre des poignées de portières avant.
Plage de fonctionnementEmetteur extérieur
REMARQUELe système risque de ne pas fonctionner à
proximité immédiate des fenêtres, poignées de
portières.
Ouverture du couvercle du coffre
La plage de fonctionnement pour
l'ouverture du couvercle du coffre est la
zone comprise dans un rayon inférieur ou
égal à 80 cm (31 po.) pautour du
couvercle du coffre.
Plage de fonctionnementEmetteur extérieur
Démarrage du moteur
La plage de fonctionnement pour le
démarrage du moteur inclut la quasi-
totalité de l'habitacle.
Emetteur intérieur
Plage de
fonctionnement
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-7
Mazda6_8CJ3-EC-12C_Edition1 Page93
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

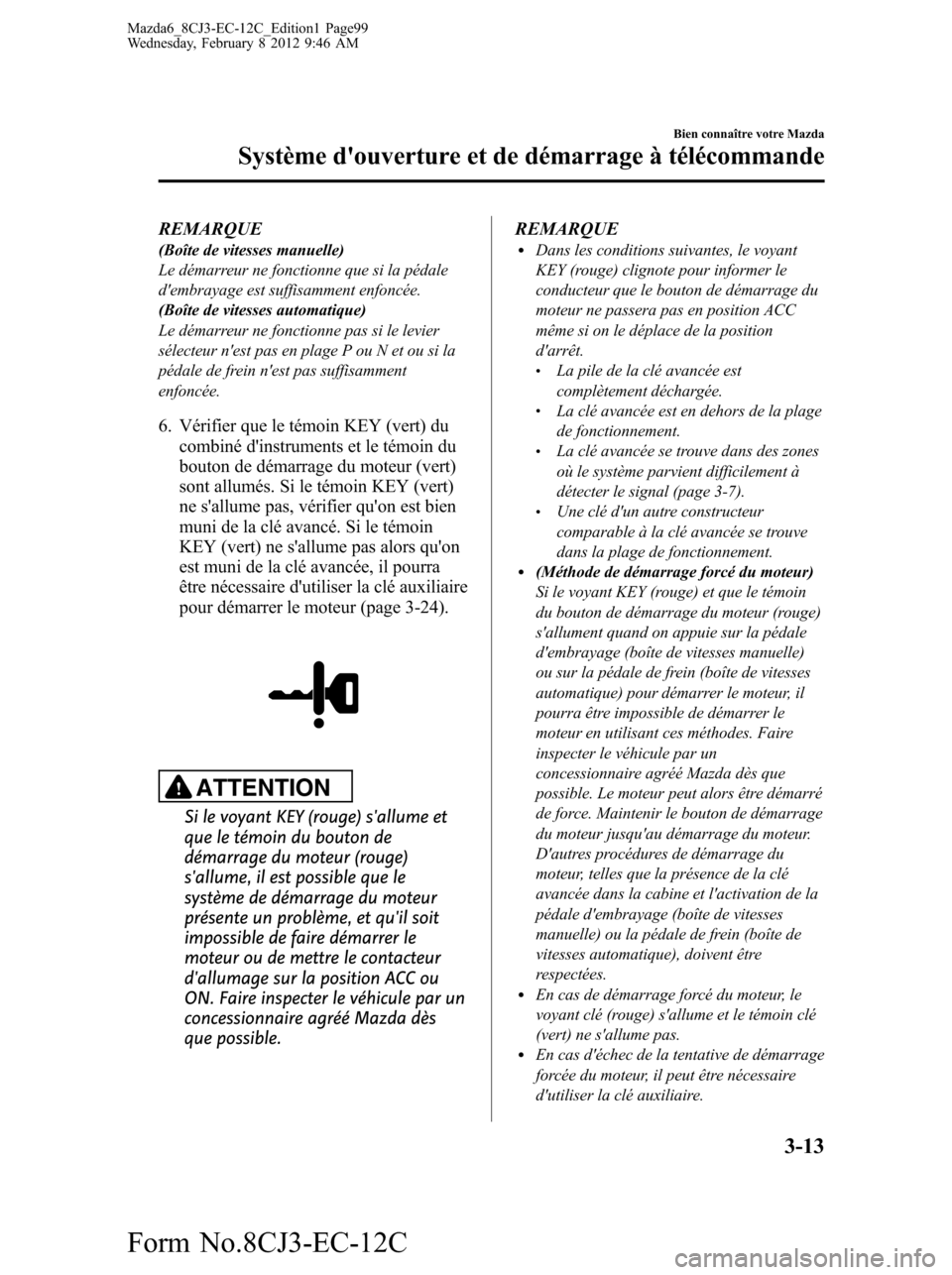

REMARQUE(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si la pédale
d'embrayage est suffisamment enfoncée.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le levier
sélecteur n'est pas en plage P ou N et ou si la
pédale de frein n'est pas suffisamment
enfoncée.
6. Vérifier que le témoin KEY (vert) du
combiné d'instruments et le témoin du
bouton de démarrage du moteur (vert)
sont allumés. Si le témoin KEY (vert)
ne s'allume pas, vérifier qu'on est bien
muni de la clé avancé. Si le témoin
KEY (vert) ne s'allume pas alors qu'on
est muni de la clé avancée, il pourra
être nécessaire d'utiliser la clé auxiliaire
pour démarrer le moteur (page 3-24).
ATTENTION
Si le voyant KEY (rouge) s'allume et
que le témoin du bouton de
démarrage du moteur (rouge)
s'allume, il est possible que le
système de démarrage du moteur
présente un problème, et qu'il soit
impossible de faire démarrer le
moteur ou de mettre le contacteur
d'allumage sur la position ACC ou
ON. Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible.REMARQUE
lDans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le bouton de démarrage du
moteur ne passera pas en position ACC
même si on le déplace de la position
d'arrêt.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée est en dehors de la plage
de fonctionnement.
lLa clé avancée se trouve dans des zones
où le système parvient difficilement à
détecter le signal (page 3-7).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve
dans la plage de fonctionnement.
l(Méthode de démarrage forcé du moteur)
Si le voyant KEY (rouge) et que le témoin
du bouton de démarrage du moteur (rouge)
s'allument quand on appuie sur la pédale
d'embrayage (boîte de vitesses manuelle)
ou sur la pédale de frein (boîte de vitesses
automatique) pour démarrer le moteur, il
pourra être impossible de démarrer le
moteur en utilisant ces méthodes. Faire
inspecter le véhicule par un
concessionnaire agréé Mazda dès que
possible. Le moteur peut alors être démarré
de force. Maintenir le bouton de démarrage
du moteur jusqu'au démarrage du moteur.
D'autres procédures de démarrage du
moteur, telles que la présence de la clé
avancée dans la cabine et l'activation de la
pédale d'embrayage (boîte de vitesses
manuelle) ou la pédale de frein (boîte de
vitesses automatique), doivent être
respectées.
lEn cas de démarrage forcé du moteur, le
voyant clé (rouge) s'allume et le témoin clé
(vert) ne s'allume pas.
lEn cas d'échec de la tentative de démarrage
forcée du moteur, il peut être nécessaire
d'utiliser la clé auxiliaire.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-13
Mazda6_8CJ3-EC-12C_Edition1 Page99
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

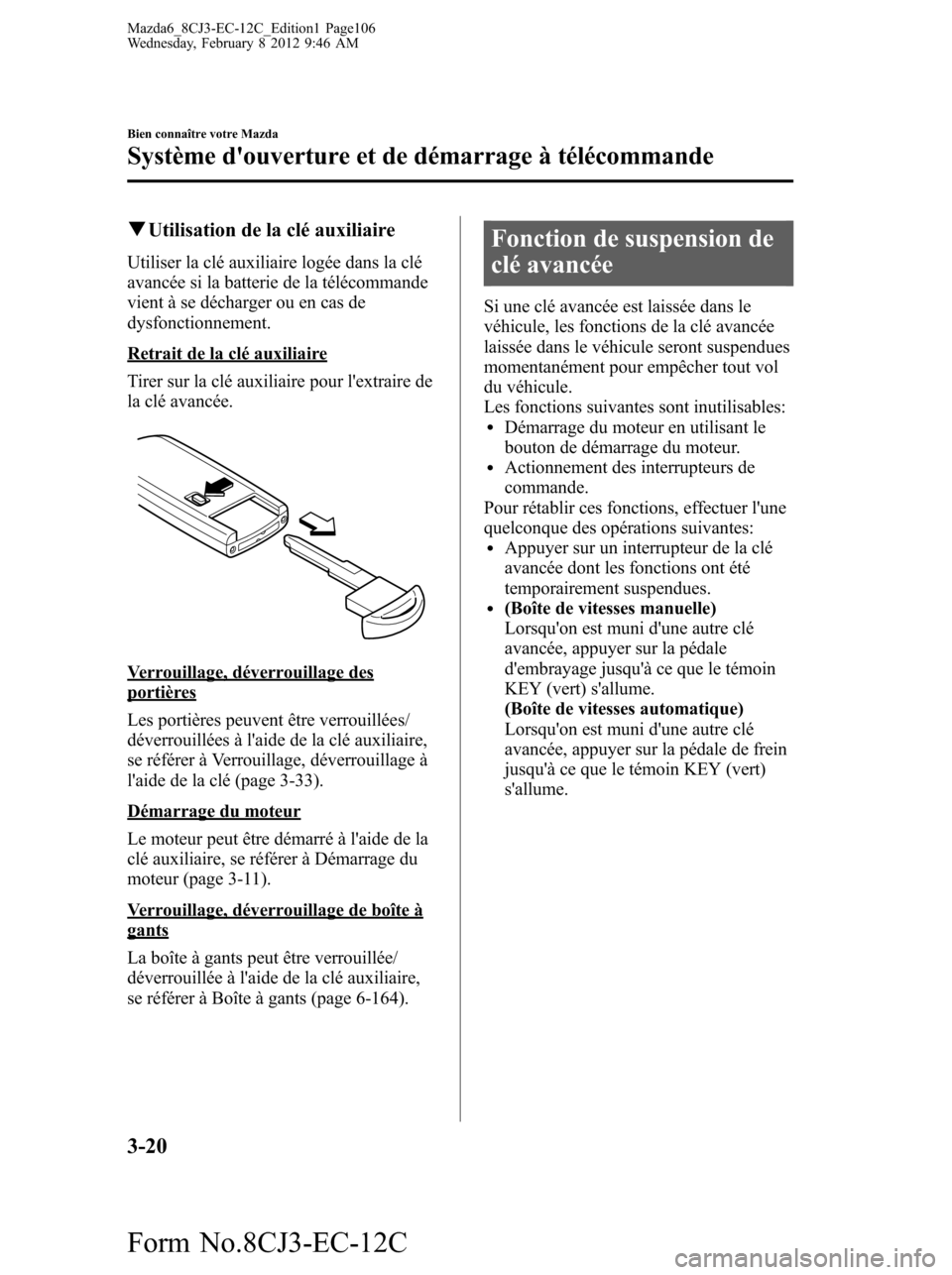

qUtilisation de la clé auxiliaire
Utiliser la clé auxiliaire logée dans la clé
avancée si la batterie de la télécommande
vient à se décharger ou en cas de
dysfonctionnement.
Retrait de la clé auxiliaire
Tirer sur la clé auxiliaire pour l'extraire de
la clé avancée.
Verrouillage, déverrouillage desportières
Les portières peuvent être verrouillées/
déverrouillées à l'aide de la clé auxiliaire,
se référer à Verrouillage, déverrouillage à
l'aide de la clé (page 3-33).
Démarrage du moteur
Le moteur peut être démarré à l'aide de la
clé auxiliaire, se référer à Démarrage du
moteur (page 3-11).
Verrouillage, déverrouillage de boîte àgants
La boîte à gants peut être verrouillée/
déverrouillée à l'aide de la clé auxiliaire,
se référer à Boîte à gants (page 6-164).
Fonction de suspension de
clé avancée
Si une clé avancée est laissée dans le
véhicule, les fonctions de la clé avancée
laissée dans le véhicule seront suspendues
momentanément pour empêcher tout vol
du véhicule.
Les fonctions suivantes sont inutilisables:
lDémarrage du moteur en utilisant le
bouton de démarrage du moteur.
lActionnement des interrupteurs de
commande.
Pour rétablir ces fonctions, effectuer l'une
quelconque des opérations suivantes:
lAppuyer sur un interrupteur de la clé
avancée dont les fonctions ont été
temporairement suspendues.
l(Boîte de vitesses manuelle)
Lorsqu'on est muni d'une autre clé
avancée, appuyer sur la pédale
d'embrayage jusqu'à ce que le témoin
KEY (vert) s'allume.
(Boîte de vitesses automatique)
Lorsqu'on est muni d'une autre clé
avancée, appuyer sur la pédale de frein
jusqu'à ce que le témoin KEY (vert)
s'allume.
3-20
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
Mazda6_8CJ3-EC-12C_Edition1 Page106
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

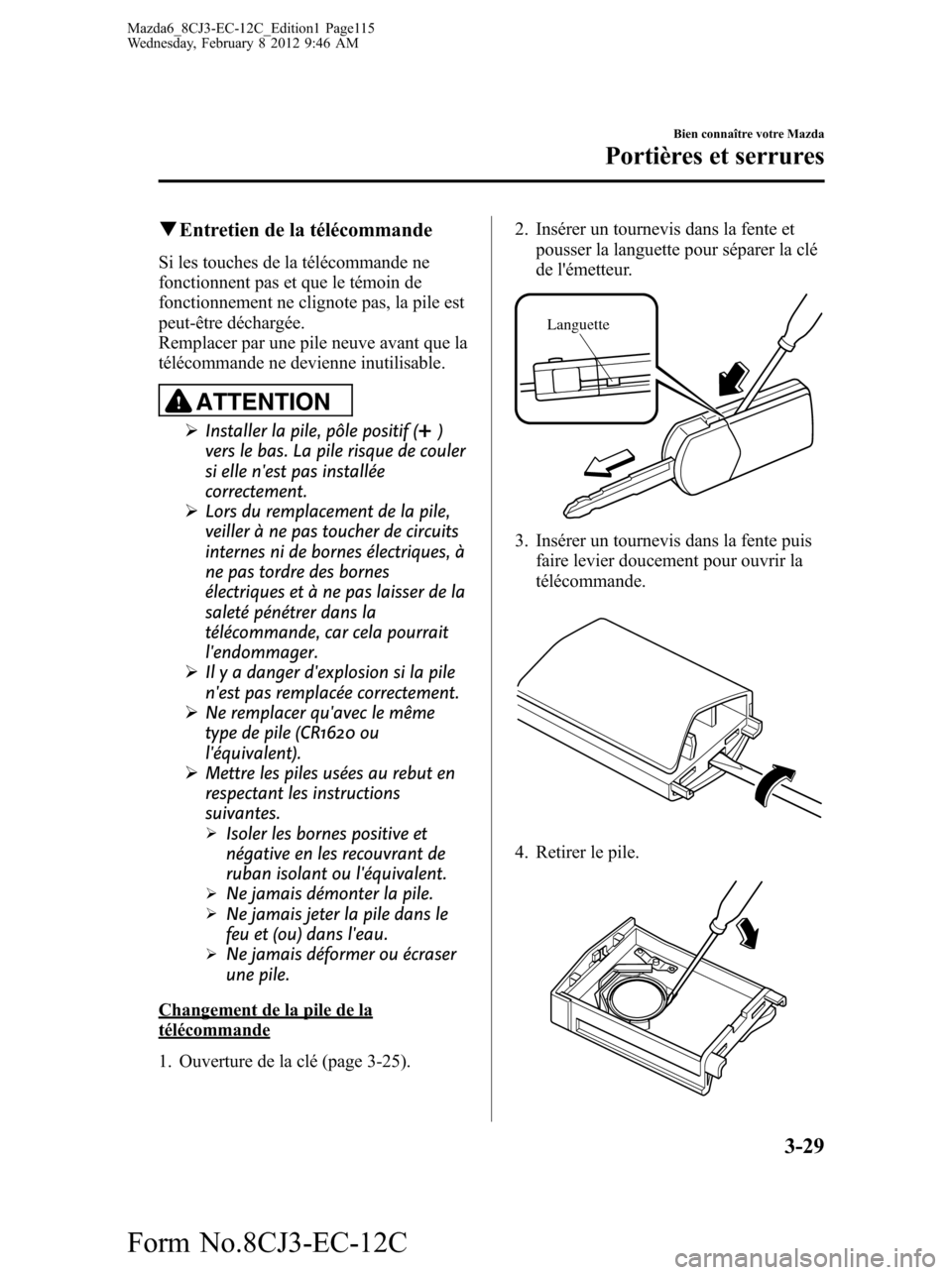

qEntretien de la télécommande
Si les touches de la télécommande ne
fonctionnent pas et que le témoin de
fonctionnement ne clignote pas, la pile est
peut-être déchargée.
Remplacer par une pile neuve avant que la
télécommande ne devienne inutilisable.
ATTENTION
ØInstaller la pile, pôle positif ()
vers le bas. La pile risque de couler
si elle n'est pas installée
correctement.
ØLors du remplacement de la pile,
veiller à ne pas toucher de circuits
internes ni de bornes électriques, à
ne pas tordre des bornes
électriques et à ne pas laisser de la
saleté pénétrer dans la
télécommande, car cela pourrait
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR1620 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.ØNe jamais jeter la pile dans le
feu et (ou) dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Changement de la pile de latélécommande
1. Ouverture de la clé (page 3-25).2. Insérer un tournevis dans la fente et
pousser la languette pour séparer la clé
de l'émetteur.
Languette
3. Insérer un tournevis dans la fente puis
faire levier doucement pour ouvrir la
télécommande.
4. Retirer le pile.
Bien connaître votre Mazda
Portières et serrures
3-29
Mazda6_8CJ3-EC-12C_Edition1 Page115
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

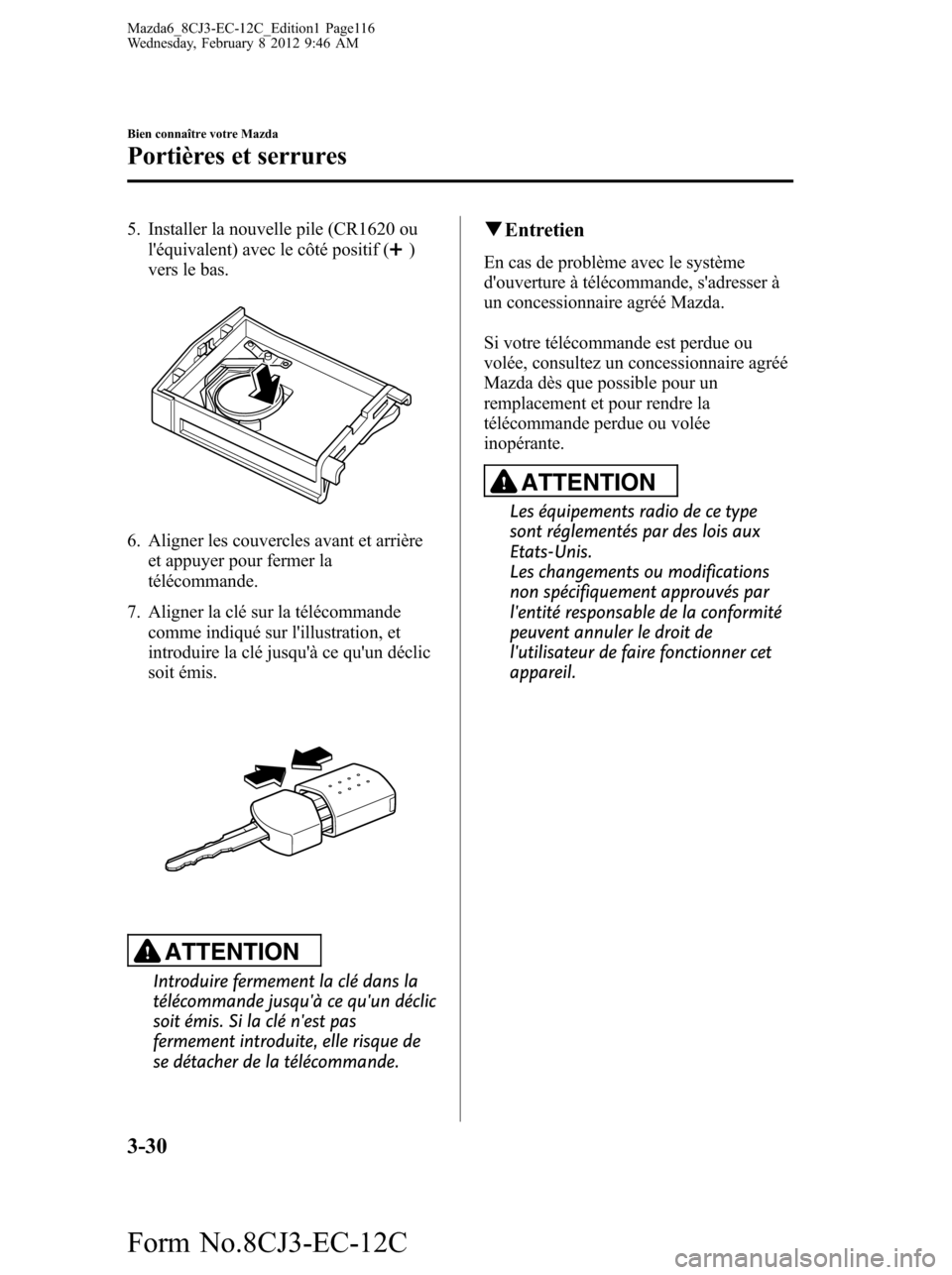

5. Installer la nouvelle pile (CR1620 ou
l'équivalent) avec le côté positif ()
vers le bas.
6. Aligner les couvercles avant et arrière
et appuyer pour fermer la
télécommande.
7. Aligner la clé sur la télécommande
comme indiqué sur l'illustration, et
introduire la clé jusqu'à ce qu'un déclic
soit émis.
ATTENTION
Introduire fermement la clé dans la
télécommande jusqu'à ce qu'un déclic
soit émis. Si la clé n'est pas
fermement introduite, elle risque de
se détacher de la télécommande.
qEntretien
En cas de problème avec le système
d'ouverture à télécommande, s'adresser à
un concessionnaire agréé Mazda.
Si votre télécommande est perdue ou
volée, consultez un concessionnaire agréé
Mazda dès que possible pour un
remplacement et pour rendre la
télécommande perdue ou volée
inopérante.
ATTENTION
Les équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
3-30
Bien connaître votre Mazda
Portières et serrures
Mazda6_8CJ3-EC-12C_Edition1 Page116
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

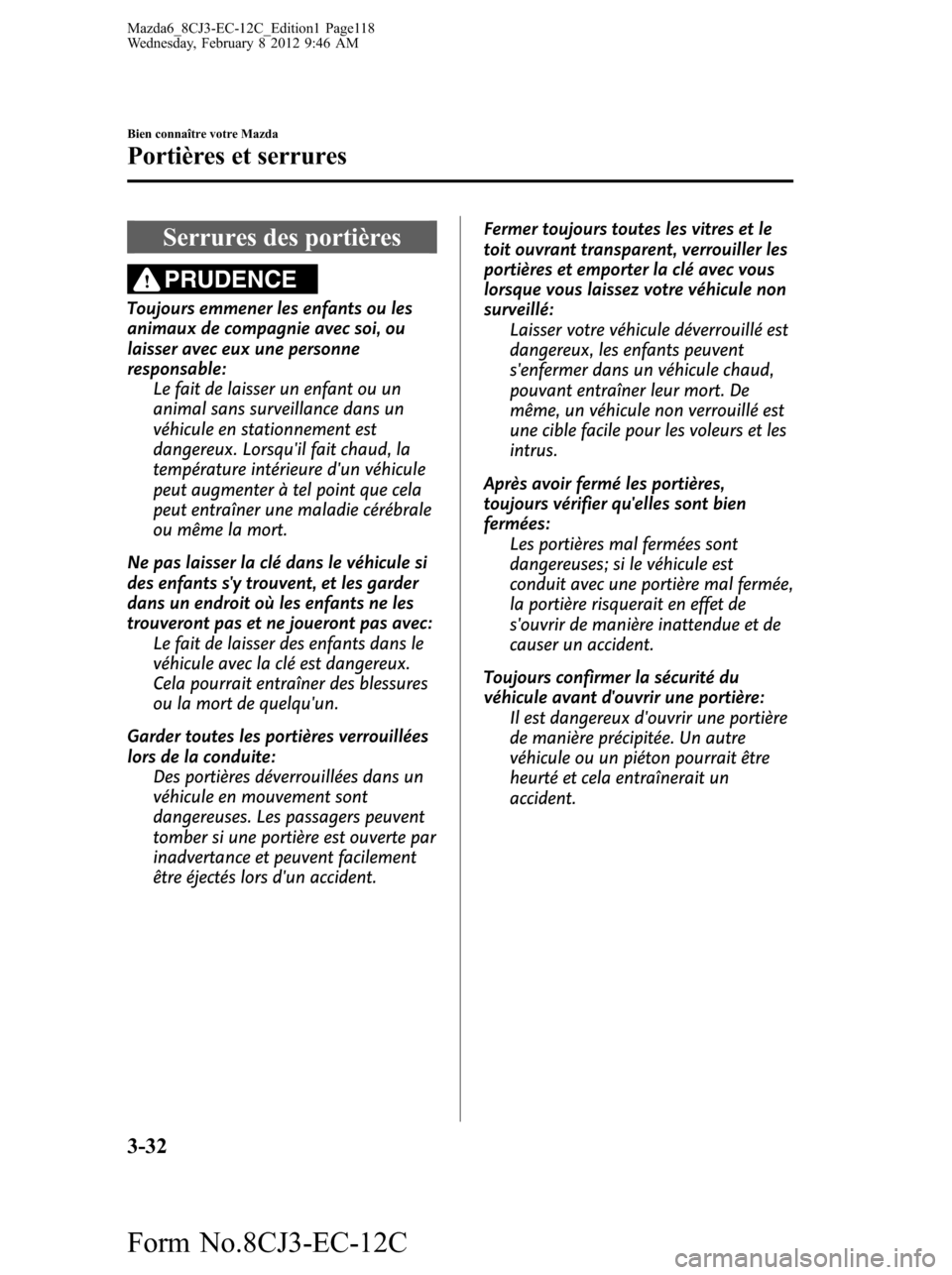

Serrures des portières
PRUDENCE
Toujours emmener les enfants ou les
animaux de compagnie avec soi, ou
laisser avec eux une personne
responsable:
Le fait de laisser un enfant ou un
animal sans surveillance dans un
véhicule en stationnement est
dangereux. Lorsqu'il fait chaud, la
température intérieure d'un véhicule
peut augmenter à tel point que cela
peut entraîner une maladie cérébrale
ou même la mort.
Ne pas laisser la clé dans le véhicule si
des enfants s'y trouvent, et les garder
dans un endroit où les enfants ne les
trouveront pas et ne joueront pas avec:
Le fait de laisser des enfants dans le
véhicule avec la clé est dangereux.
Cela pourrait entraîner des blessures
ou la mort de quelqu'un.
Garder toutes les portières verrouillées
lors de la conduite:
Des portières déverrouillées dans un
véhicule en mouvement sont
dangereuses. Les passagers peuvent
tomber si une portière est ouverte par
inadvertance et peuvent facilement
être éjectés lors d'un accident.Fermer toujours toutes les vitres et le
toit ouvrant transparent, verrouiller les
portières et emporter la clé avec vous
lorsque vous laissez votre véhicule non
surveillé:
Laisser votre véhicule déverrouillé est
dangereux, les enfants peuvent
s'enfermer dans un véhicule chaud,
pouvant entraîner leur mort. De
même, un véhicule non verrouillé est
une cible facile pour les voleurs et les
intrus.
Après avoir fermé les portières,
toujours vérifier qu'elles sont bien
fermées:
Les portières mal fermées sont
dangereuses; si le véhicule est
conduit avec une portière mal fermée,
la portière risquerait en effet de
s'ouvrir de manière inattendue et de
causer un accident.
Toujours confirmer la sécurité du
véhicule avant d'ouvrir une portière:
Il est dangereux d'ouvrir une portière
de manière précipitée. Un autre
véhicule ou un piéton pourrait être
heurté et cela entraînerait un
accident.
3-32
Bien connaître votre Mazda
Portières et serrures
Mazda6_8CJ3-EC-12C_Edition1 Page118
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

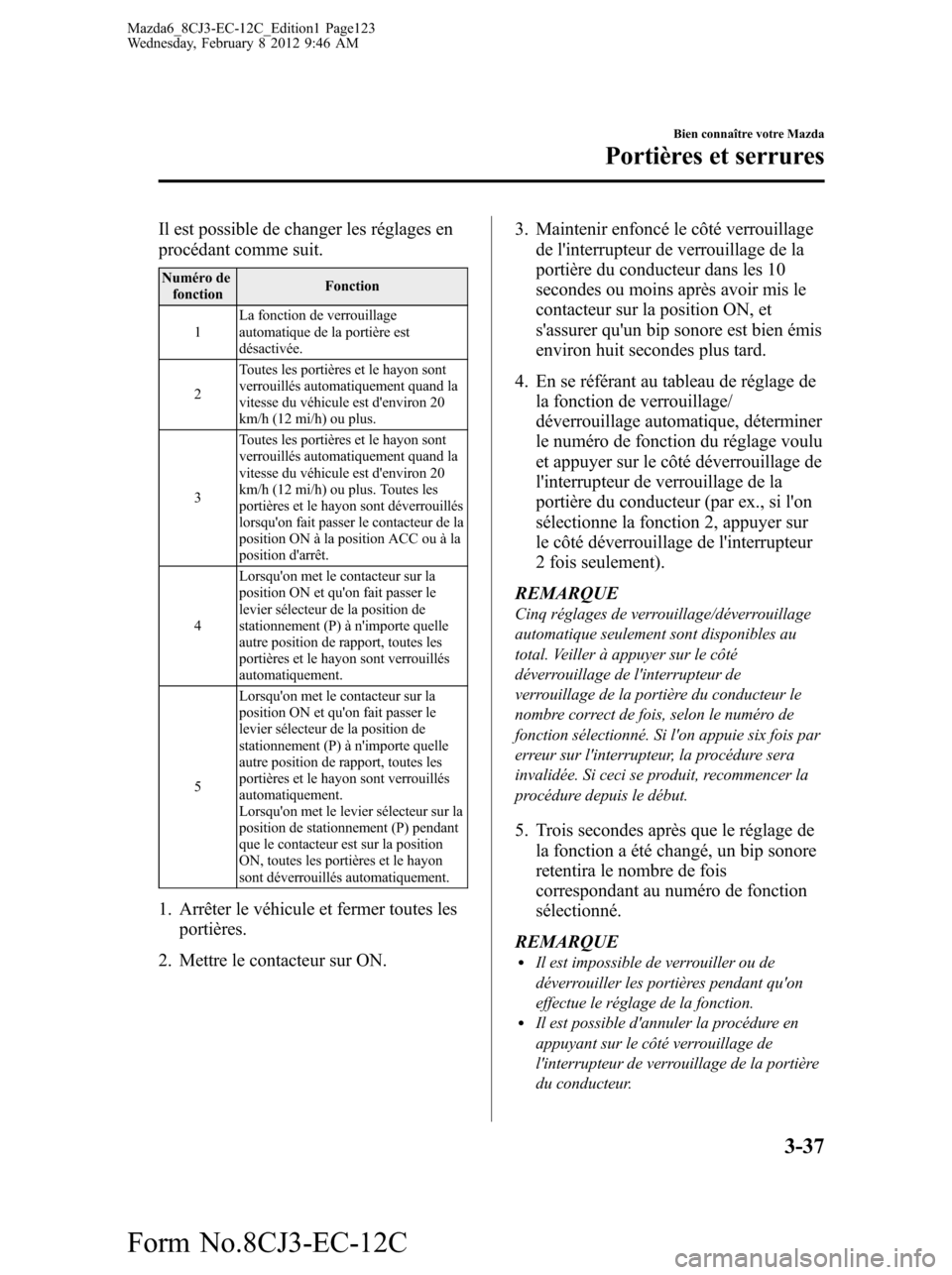

Il est possible de changer les réglages en
procédant comme suit.
Numéro de
fonctionFonction
1La fonction de verrouillage
automatique de la portière est
désactivée.
2Toutes les portières et le hayon sont
verrouillés automatiquement quand la
vitesse du véhicule est d'environ 20
km/h (12 mi/h) ou plus.
3Toutes les portières et le hayon sont
verrouillés automatiquement quand la
vitesse du véhicule est d'environ 20
km/h (12 mi/h) ou plus. Toutes les
portières et le hayon sont déverrouillés
lorsqu'on fait passer le contacteur de la
position ON à la position ACC ou à la
position d'arrêt.
4Lorsqu'on met le contacteur sur la
position ON et qu'on fait passer le
levier sélecteur de la position de
stationnement (P) à n'importe quelle
autre position de rapport, toutes les
portières et le hayon sont verrouillés
automatiquement.
5Lorsqu'on met le contacteur sur la
position ON et qu'on fait passer le
levier sélecteur de la position de
stationnement (P) à n'importe quelle
autre position de rapport, toutes les
portières et le hayon sont verrouillés
automatiquement.
Lorsqu'on met le levier sélecteur sur la
position de stationnement (P) pendant
que le contacteur est sur la position
ON, toutes les portières et le hayon
sont déverrouillés automatiquement.
1. Arrêter le véhicule et fermer toutes les
portières.
2. Mettre le contacteur sur ON.3. Maintenir enfoncé le côté verrouillage
de l'interrupteur de verrouillage de la
portière du conducteur dans les 10
secondes ou moins après avoir mis le
contacteur sur la position ON, et
s'assurer qu'un bip sonore est bien émis
environ huit secondes plus tard.
4. En se référant au tableau de réglage de
la fonction de verrouillage/
déverrouillage automatique, déterminer
le numéro de fonction du réglage voulu
et appuyer sur le côté déverrouillage de
l'interrupteur de verrouillage de la
portière du conducteur (par ex., si l'on
sélectionne la fonction 2, appuyer sur
le côté déverrouillage de l'interrupteur
2 fois seulement).
REMARQUE
Cinq réglages de verrouillage/déverrouillage
automatique seulement sont disponibles au
total. Veiller à appuyer sur le côté
déverrouillage de l'interrupteur de
verrouillage de la portière du conducteur le
nombre correct de fois, selon le numéro de
fonction sélectionné. Si l'on appuie six fois par
erreur sur l'interrupteur, la procédure sera
invalidée. Si ceci se produit, recommencer la
procédure depuis le début.
5. Trois secondes après que le réglage de
la fonction a été changé, un bip sonore
retentira le nombre de fois
correspondant au numéro de fonction
sélectionné.
REMARQUE
lIl est impossible de verrouiller ou de
déverrouiller les portières pendant qu'on
effectue le réglage de la fonction.
lIl est possible d'annuler la procédure en
appuyant sur le côté verrouillage de
l'interrupteur de verrouillage de la portière
du conducteur.
Bien connaître votre Mazda
Portières et serrures
3-37
Mazda6_8CJ3-EC-12C_Edition1 Page123
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

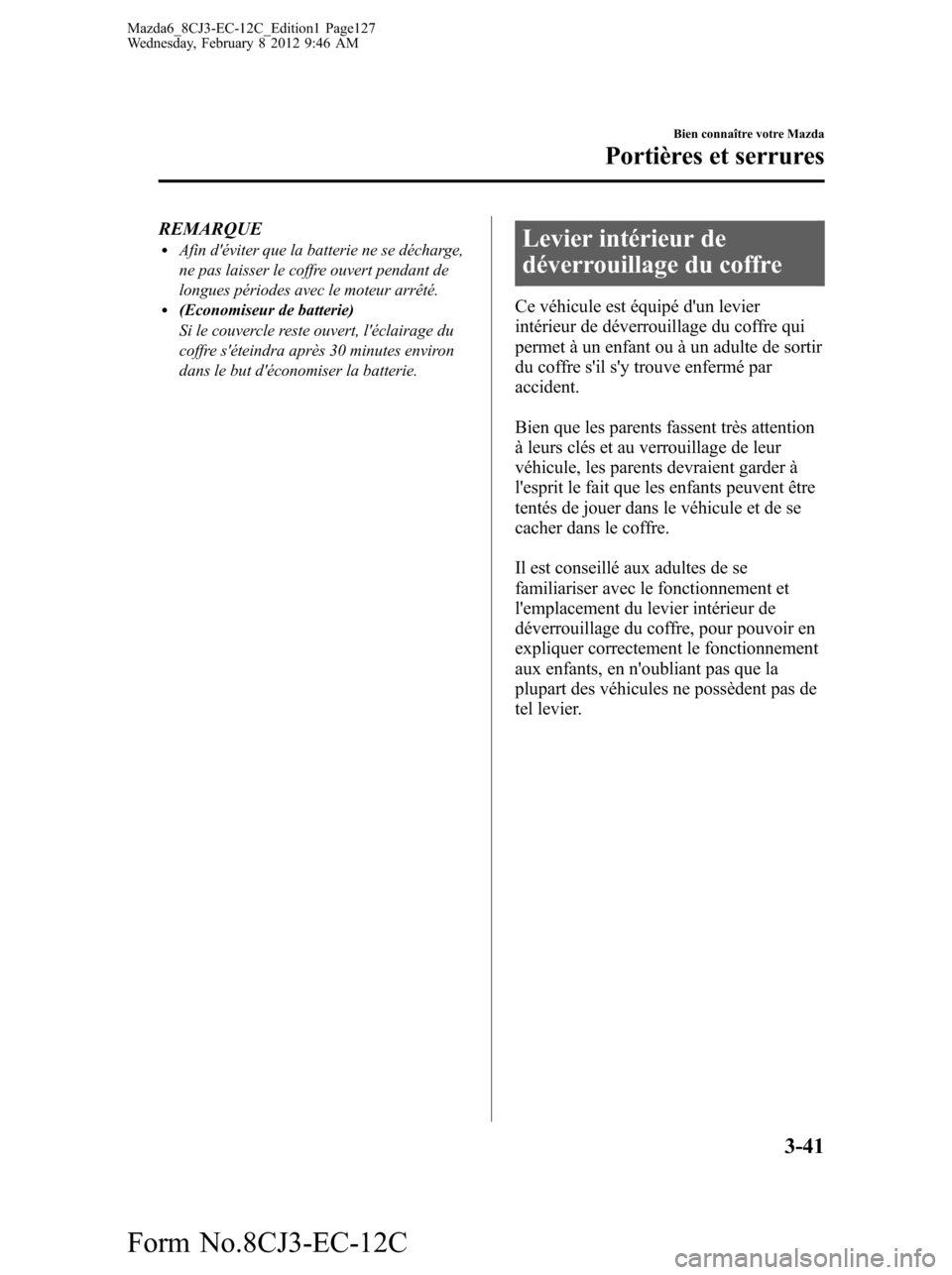

REMARQUElAfin d'éviter que la batterie ne se décharge,
ne pas laisser le coffre ouvert pendant de
longues périodes avec le moteur arrêté.
l(Economiseur de batterie)
Si le couvercle reste ouvert, l'éclairage du
coffre s'éteindra après 30 minutes environ
dans le but d'économiser la batterie.
Levier intérieur de
déverrouillage du coffre
Ce véhicule est équipé d'un levier
intérieur de déverrouillage du coffre qui
permet à un enfant ou à un adulte de sortir
du coffre s'il s'y trouve enfermé par
accident.
Bien que les parents fassent très attention
à leurs clés et au verrouillage de leur
véhicule, les parents devraient garder à
l'esprit le fait que les enfants peuvent être
tentés de jouer dans le véhicule et de se
cacher dans le coffre.
Il est conseillé aux adultes de se
familiariser avec le fonctionnement et
l'emplacement du levier intérieur de
déverrouillage du coffre, pour pouvoir en
expliquer correctement le fonctionnement
aux enfants, en n'oubliant pas que la
plupart des véhicules ne possèdent pas de
tel levier.
Bien connaître votre Mazda
Portières et serrures
3-41
Mazda6_8CJ3-EC-12C_Edition1 Page127
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C
