MAZDA MODEL 6 2013 Manuel du propriétaire (in French)

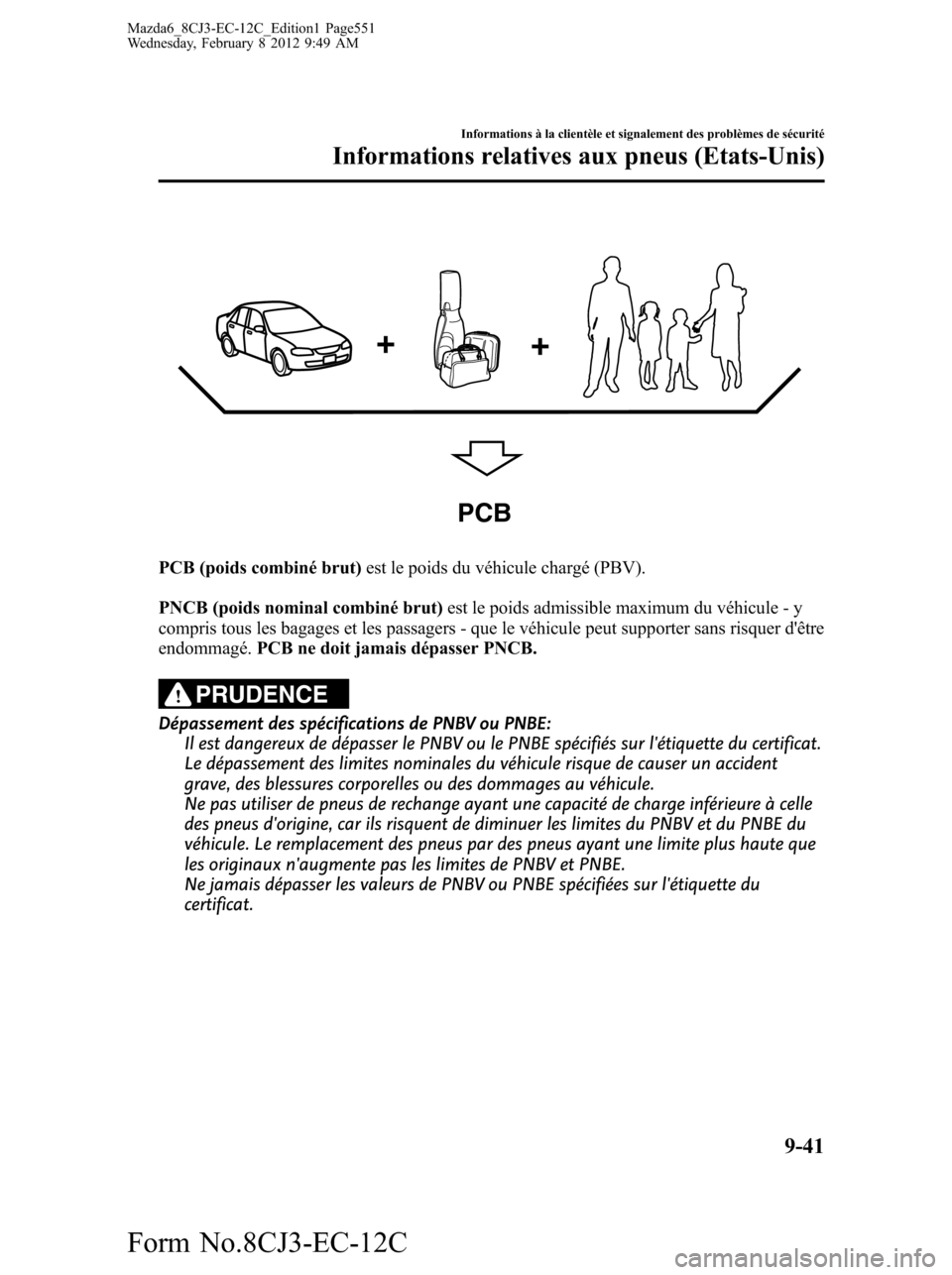

PCB
PCB (poids combiné brut)est le poids du véhicule chargé (PBV).
PNCB (poids nominal combiné brut)est le poids admissible maximum du véhicule - y
compris tous les bagages et les passagers - que le véhicule peut supporter sans risquer d'être
endommagé.PCB ne doit jamais dépasser PNCB.
PRUDENCE
Dépassement des spécifications de PNBV ou PNBE:
Il est dangereux de dépasser le PNBV ou le PNBE spécifiés sur l'étiquette du certificat.
Le dépassement des limites nominales du véhicule risque de causer un accident
grave, des blessures corporelles ou des dommages au véhicule.
Ne pas utiliser de pneus de rechange ayant une capacité de charge inférieure à celle
des pneus d'origine, car ils risquent de diminuer les limites du PNBV et du PNBE du
véhicule. Le remplacement des pneus par des pneus ayant une limite plus haute que
les originaux n'augmente pas les limites de PNBV et PNBE.
Ne jamais dépasser les valeurs de PNBV ou PNBE spécifiées sur l'étiquette du
certificat.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
9-41
Mazda6_8CJ3-EC-12C_Edition1 Page551
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

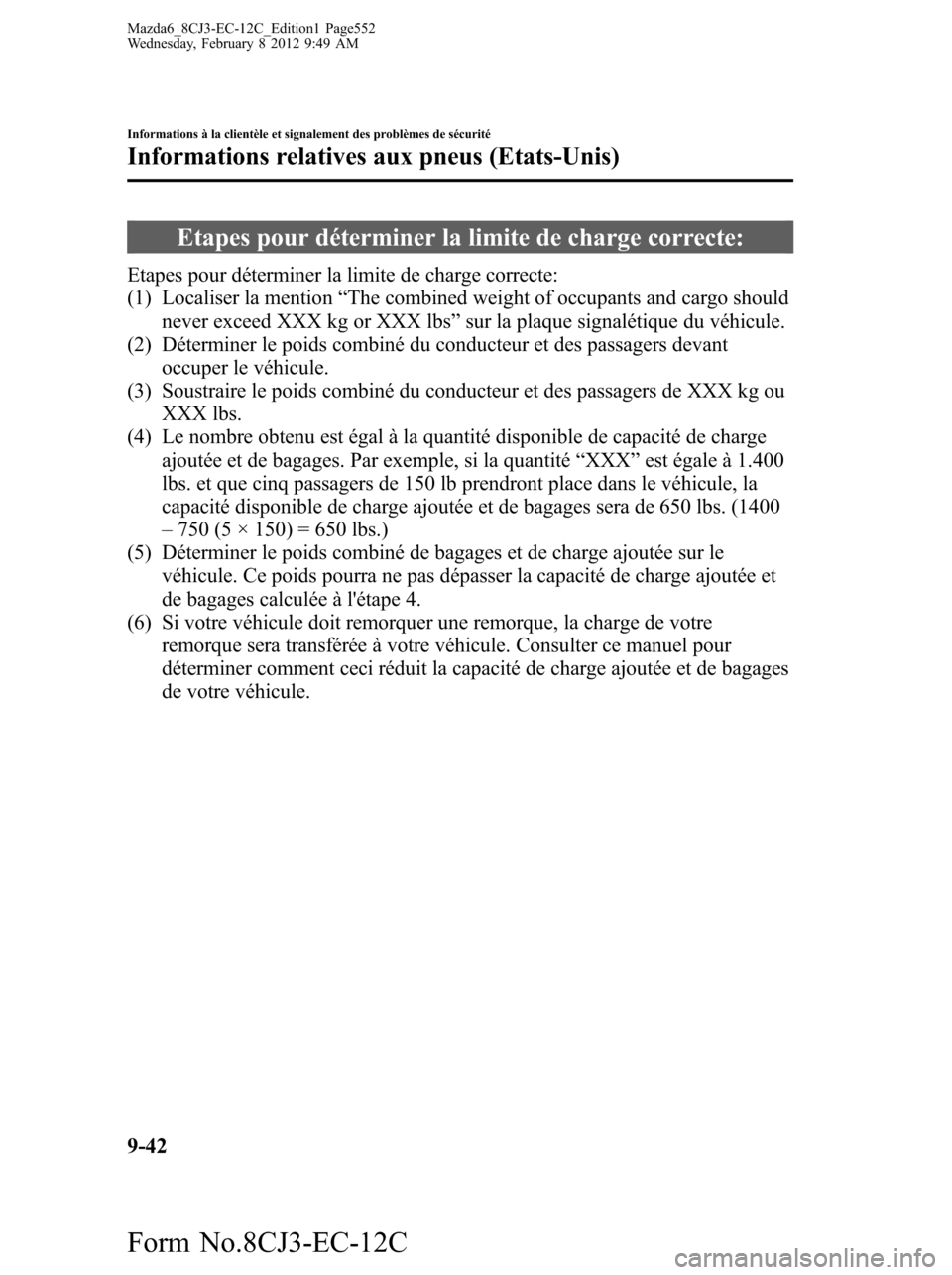

Etapes pour déterminer la limite de charge correcte:
Etapes pour déterminer la limite de charge correcte:
(1) Localiser la mention“The combined weight of occupants and cargo should
never exceed XXX kg or XXX lbs”sur la plaque signalétique du véhicule.
(2) Déterminer le poids combiné du conducteur et des passagers devant
occuper le véhicule.
(3) Soustraire le poids combiné du conducteur et des passagers de XXX kg ou
XXX lbs.
(4) Le nombre obtenu est égal à la quantité disponible de capacité de charge
ajoutée et de bagages. Par exemple, si la quantité“XXX”est égale à 1.400
lbs. et que cinq passagers de 150 lb prendront place dans le véhicule, la
capacité disponible de charge ajoutée et de bagages sera de 650 lbs. (1400
_
750 (5 × 150) = 650 lbs.)
(5) Déterminer le poids combiné de bagages et de charge ajoutée sur le
véhicule. Ce poids pourra ne pas dépasser la capacité de charge ajoutée et
de bagages calculée à l'étape 4.
(6) Si votre véhicule doit remorquer une remorque, la charge de votre
remorque sera transférée à votre véhicule. Consulter ce manuel pour
déterminer comment ceci réduit la capacité de charge ajoutée et de bagages
de votre véhicule.
9-42
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
Mazda6_8CJ3-EC-12C_Edition1 Page552
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

Signalement des problèmes de sécurité (Etats-Unis)
Si vous pensez que votre véhicule présente une anomalie susceptible de
provoquer un accident, des blessures corporelles ou la mort, vous devez en
informer immédiatement la National Highway Traffic Safety Administration
(NHTSA) ainsi que Mazda Motor Corporation (votre importateur/distributeur
Mazda).
Si la NHTSA reçoit plusieurs plaintes identiques, elle peut procéder à une
enquête et, en cas d'anomalie compromettant la sécurité constatée sur un
groupe de véhicules, elle peut ordonner une campagne de rappel et de mesures
correctives. Toutefois, la NHTSA ne peut intervenir pour régler un différend
entre vous, votre concessionnaire ou Mazda Motor Corporation (votre
importateur/distributeur Mazda).
Vous pouvez joindre la NHTSA par téléphone au numéro sans frais d'assistance
téléphonique Vehicle Safety Hotline à 1-888-327-4236 (TTY: 1-800-424-
9153); vous rendre sur le site http://www.safercar.gov; ou écrire à:
Administrateur, NHTSA, 1200 New Jersey Avenue, SE., Washington, DC,
20590. Vous pouvez également obtenir d'autres renseignements sur la sécurité
des véhicules automobiles en vous rendant sur le site http://www.safercar.gov.
REMARQUESi vous résidez aux Etats-Unis, toute la correspondance à Mazda Motor Corporation devrait être
adressée à:
Mazda North American Operations
7755 Irvine Center Drive
Irvine, California 92618-2922
ou
P.O. Box 19734
Irvine, CA 92623-9734
Centre d'assistance à la clientèle ou au numéro sans frais 1 (800) 222-5500
Si vous résidez à l'extérieur des Etats-Unis, veuillez contacter le distributeur Mazda le plus proche
indiqué (page 9-13) de ce manuel.
Informations à la clientèle et signalement des problèmes de sécurité
Signalement des problèmes de sécurité
9-43
Mazda6_8CJ3-EC-12C_Edition1 Page553
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

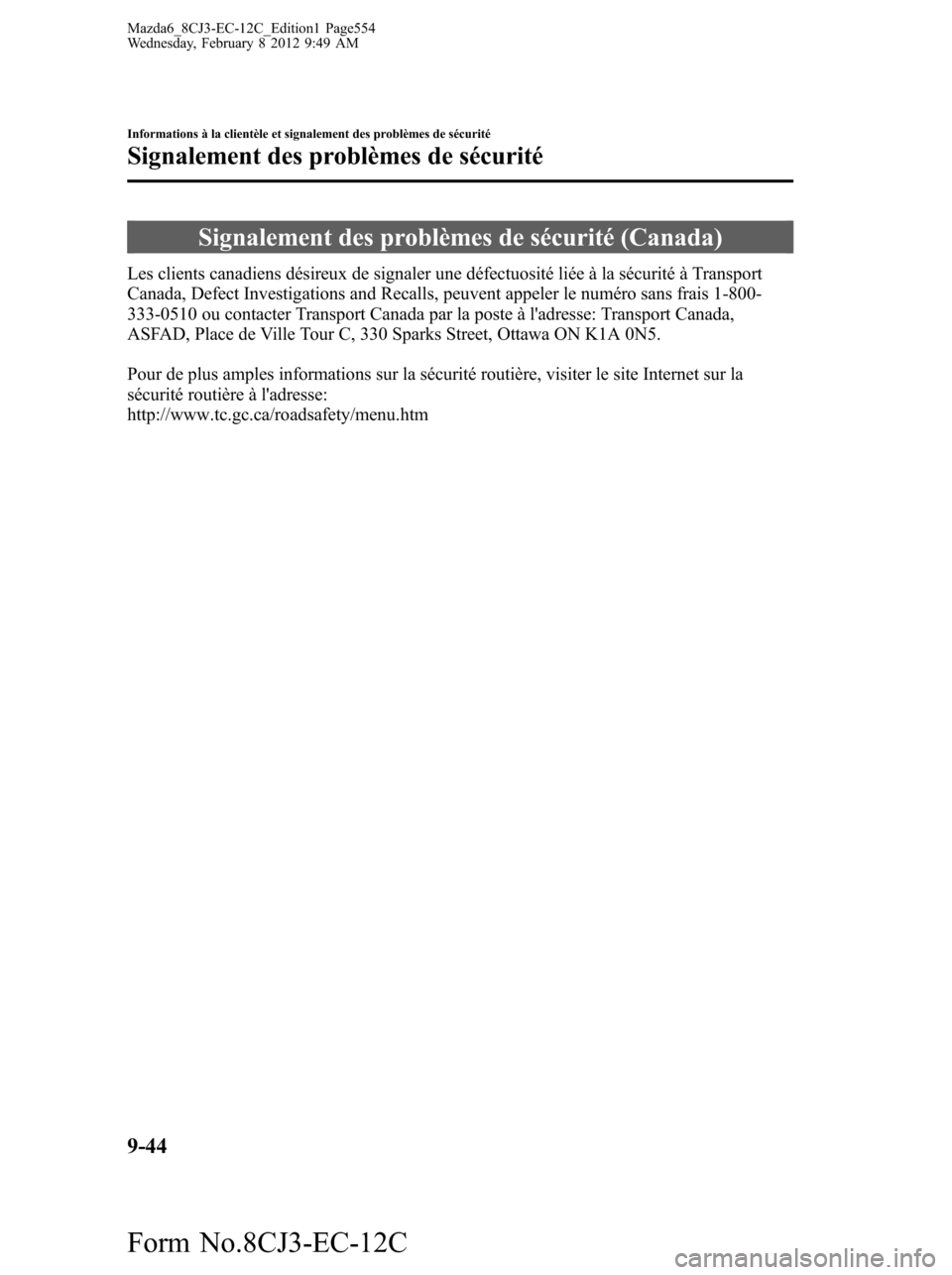

Signalement des problèmes de sécurité (Canada)
Les clients canadiens désireux de signaler une défectuosité liée à la sécurité à Transport
Canada, Defect Investigations and Recalls, peuvent appeler le numéro sans frais 1-800-
333-0510 ou contacter Transport Canada par la poste à l'adresse: Transport Canada,
ASFAD, Place de Ville Tour C, 330 Sparks Street, Ottawa ON K1A 0N5.
Pour de plus amples informations sur la sécurité routière, visiter le site Internet sur la
sécurité routière à l'adresse:
http://www.tc.gc.ca/roadsafety/menu.htm
9-44
Informations à la clientèle et signalement des problèmes de sécurité
Signalement des problèmes de sécurité
Mazda6_8CJ3-EC-12C_Edition1 Page554
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-063B-13 MANUEL D'ATELIER 2013 (Anglais)
9999-MX-063B-13 MANUEL D'ATELIER 2013 (Espagnol)
9999-95-039G-13 SCHEMA DE CABLAGE 2013 (Anglais)
9999-MX-039G-13 SCHEMA DE CABLAGE 2013 (Espagnol)
9999-95-078C-13 (Etats-Unis uniquement) CONDUITE ET ENTRETIEN 2013
9999-EC-078C-13 (Canada uniquement) CONDUITE ET ENTRETIEN 2013
9999-PR-078C-13 (Puerto Rico, Mexique uniquement) CONDUITE ET ENTRETIEN 2013
9999-95-MODL-13 POINTS PRINCIPAUX POUR L'ENTRETIEN 2013
9999-95-078C-13NAV (Etats-Unis uniquement)CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2013
9999-EC-078C-13NAV (Canada uniquement)CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2013
9999-PR-078C-13NAV
(Puerto Rico, Mexique uniquement)CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2013
qMANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et
le châssis.
qSCHEMA DE CABLAGE:
Donne les diagrammes électriques et l'emplacement des composantes du système électrique
au complet.
qCONDUITE ET ENTRETIEN:
Ce manuel contient l'information concernant l'entretien et l'utilisation adéquats de votre
véhicule. Ceci n'est pas un manuel technique.
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
9-45
Mazda6_8CJ3-EC-12C_Edition1 Page555
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

qPOINTS PRINCIPAUX POUR L'ENTRETIEN:
Décrit et explique l'utilisation des nombreux systèmes de votre Mazda.
qCONDUITE ET ENTRETIEN DU SYSTEME DE NAVIGATION:
Ce manuel contient les informations concernant le fonctionnement et l'utilisation correcte
du système de navigation. Ceci n'est pas un manuel technique.
9-46
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
Mazda6_8CJ3-EC-12C_Edition1 Page556
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

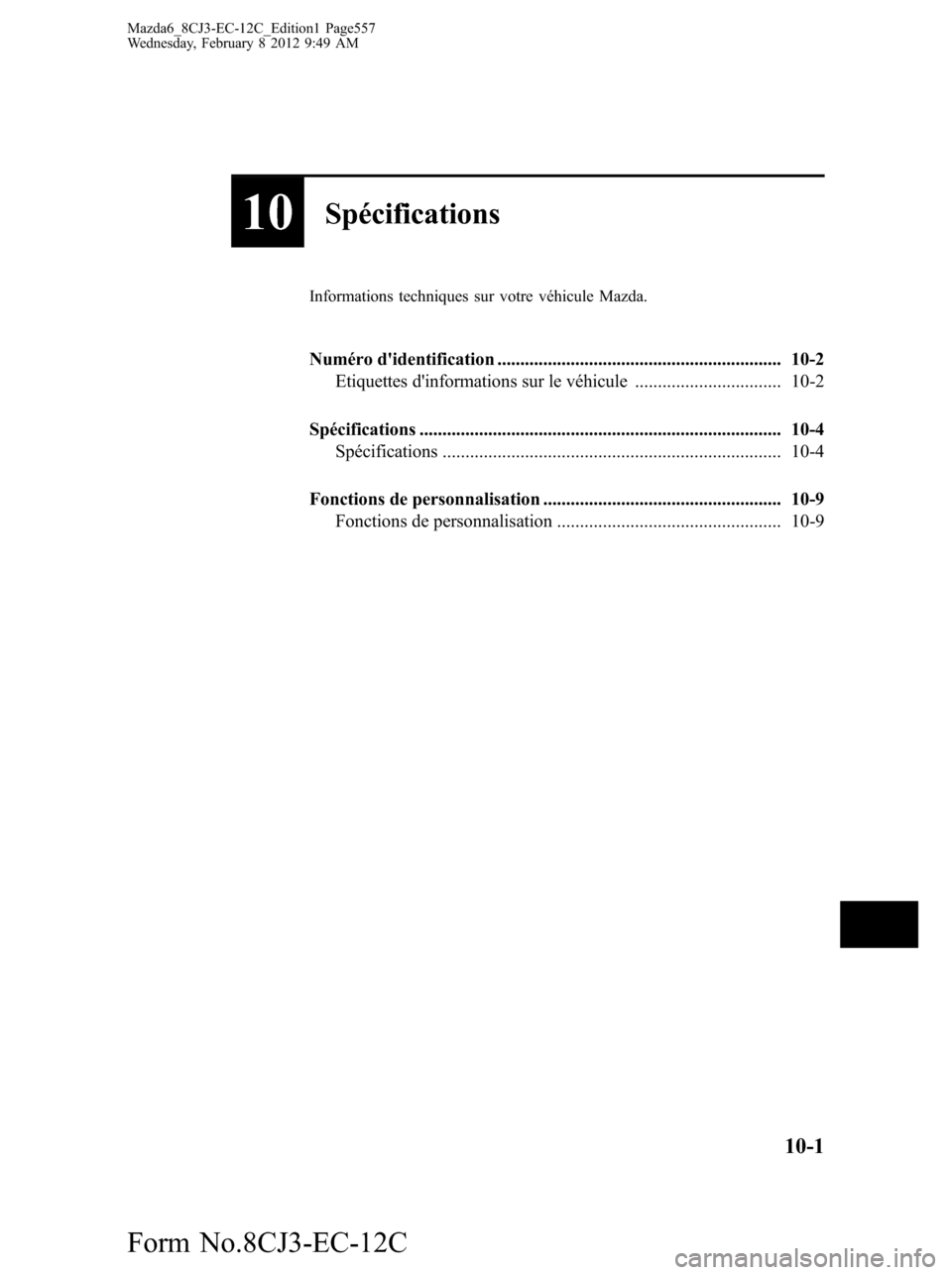

10Spécifications
Informations techniques sur votre véhicule Mazda.
Numéro d'identification .............................................................. 10-2
Etiquettes d'informations sur le véhicule ................................ 10-2
Spécifications ............................................................................... 10-4
Spécifications .......................................................................... 10-4
Fonctions de personnalisation .................................................... 10-9
Fonctions de personnalisation ................................................. 10-9
10-1
Mazda6_8CJ3-EC-12C_Edition1 Page557
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

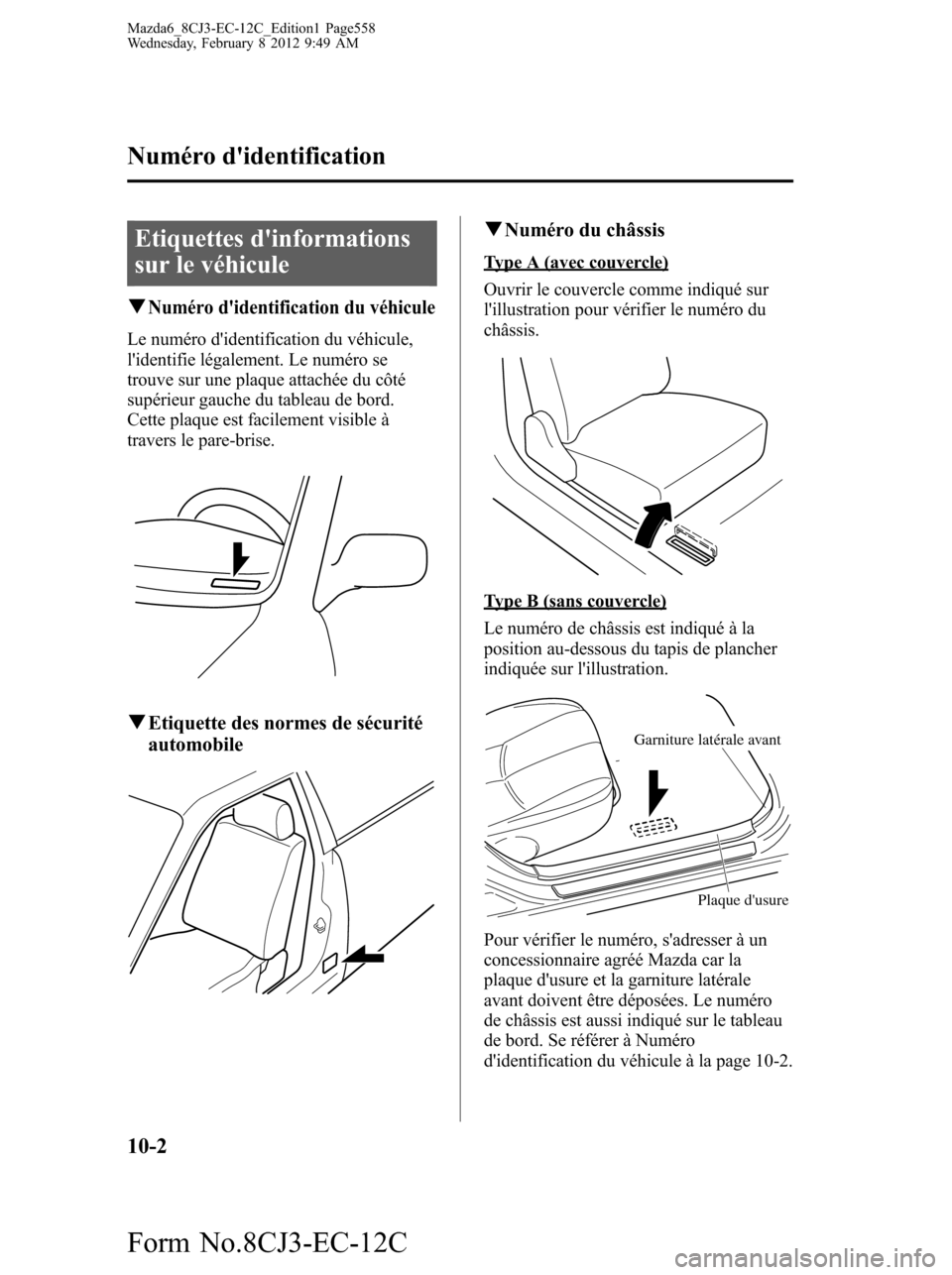

Etiquettes d'informations
sur le véhicule
qNuméro d'identification du véhicule
Le numéro d'identification du véhicule,
l'identifie légalement. Le numéro se
trouve sur une plaque attachée du côté
supérieur gauche du tableau de bord.
Cette plaque est facilement visible à
travers le pare-brise.
qEtiquette des normes de sécurité
automobile
qNuméro du châssis
Type A (avec couvercle)
Ouvrir le couvercle comme indiqué sur
l'illustration pour vérifier le numéro du
châssis.
Type B (sans couvercle)
Le numéro de châssis est indiqué à la
position au-dessous du tapis de plancher
indiquée sur l'illustration.
Garniture latérale avant
Plaque d'usure
Pour vérifier le numéro, s'adresser à un
concessionnaire agréé Mazda car la
plaque d'usure et la garniture latérale
avant doivent être déposées. Le numéro
de châssis est aussi indiqué sur le tableau
de bord. Se référer à Numéro
d'identification du véhicule à la page 10-2.
10-2
Numéro d'identification
Mazda6_8CJ3-EC-12C_Edition1 Page558
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

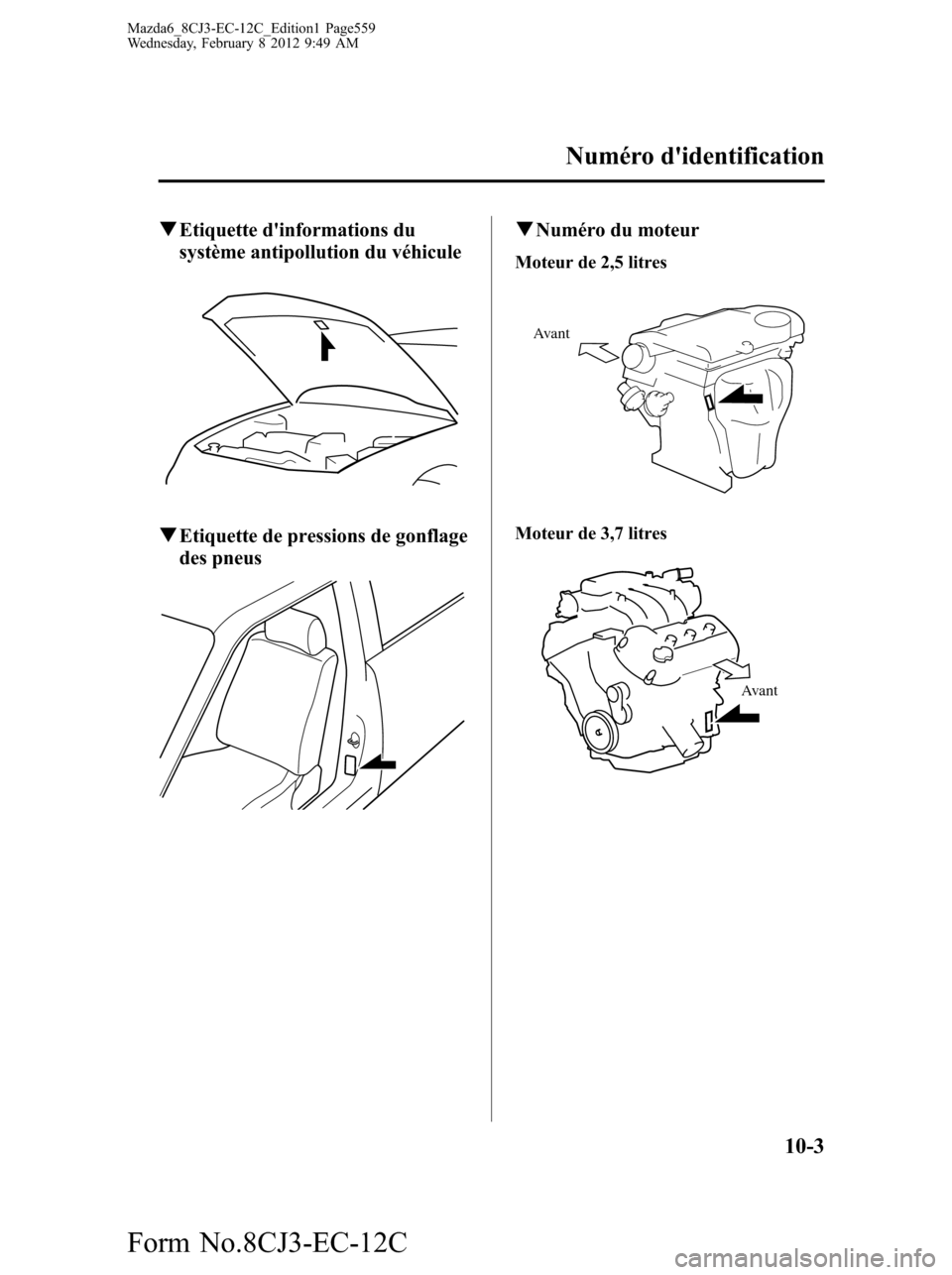

qEtiquette d'informations du
système antipollution du véhicule
qEtiquette de pressions de gonflage
des pneus
qNuméro du moteur
Moteur de 2,5 litres
Avant
Moteur de 3,7 litres
Avant
Numéro d'identification
10-3
Mazda6_8CJ3-EC-12C_Edition1 Page559
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

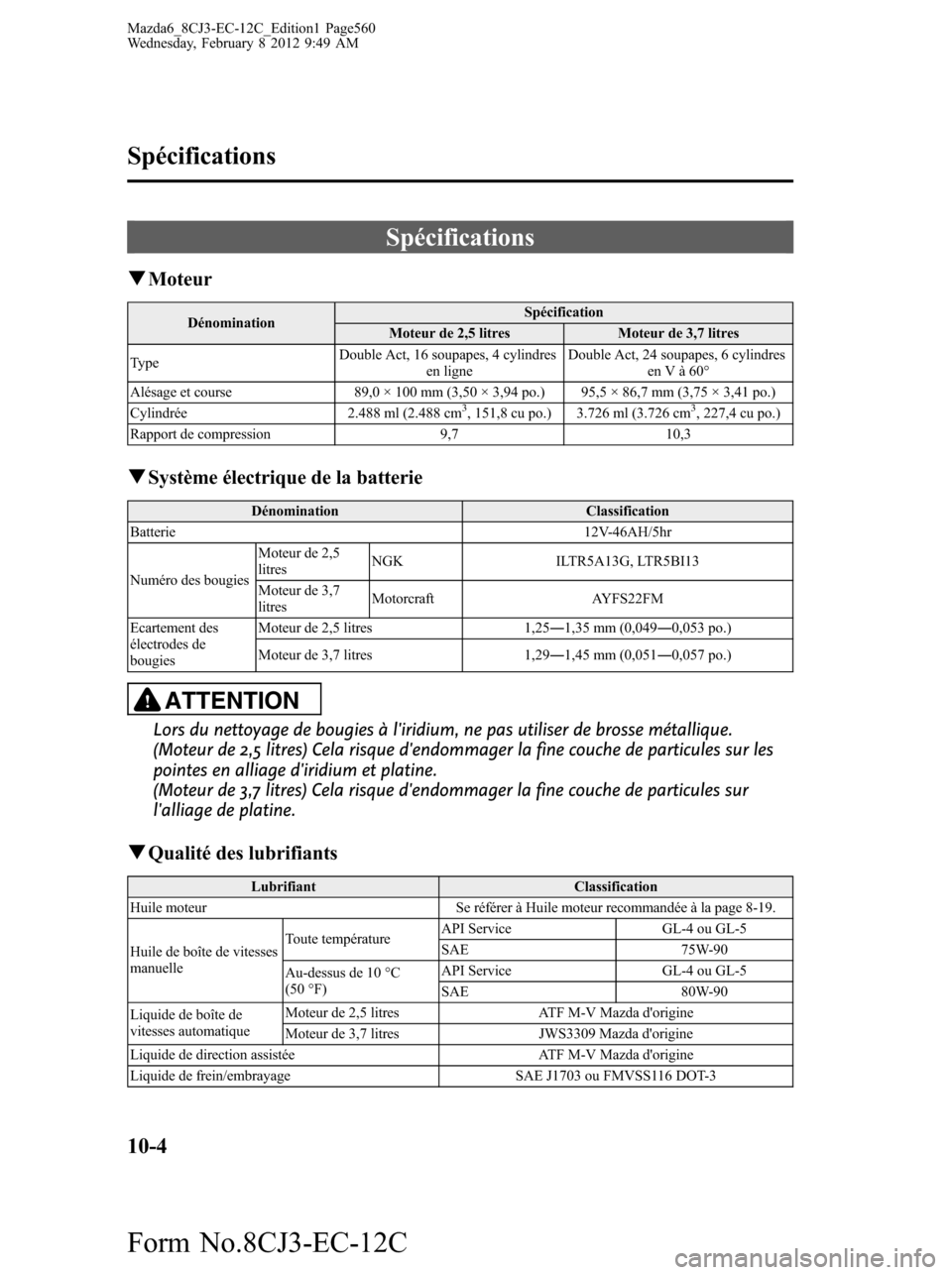

Spécifications
qMoteur
DénominationSpécification
Moteur de 2,5 litres Moteur de 3,7 litres
TypeDouble Act, 16 soupapes, 4 cylindres
en ligneDouble Act, 24 soupapes, 6 cylindres
en V à 60°
Alésage et course 89,0 × 100 mm (3,50 × 3,94 po.) 95,5 × 86,7 mm (3,75 × 3,41 po.)
Cylindrée 2.488 ml (2.488 cm
3, 151,8 cu po.) 3.726 ml (3.726 cm3, 227,4 cu po.)
Rapport de compression 9,7 10,3
qSystème électrique de la batterie
Dénomination Classification
Batterie 12V-46AH/5hr
Numéro des bougiesMoteur de 2,5
litresNGK ILTR5A13G, LTR5BI13
Moteur de 3,7
litresMotorcraft AYFS22FM
Ecartement des
électrodes de
bougiesMoteur de 2,5 litres 1,25―1,35 mm (0,049―0,053 po.)
Moteur de 3,7 litres 1,29―1,45 mm (0,051―0,057 po.)
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique.
(Moteur de 2,5 litres) Cela risque d'endommager la fine couche de particules sur les
pointes en alliage d'iridium et platine.
(Moteur de 3,7 litres) Cela risque d'endommager la fine couche de particules sur
l'alliage de platine.
qQualité des lubrifiants
Lubrifiant Classification
Huile moteur Se référer à Huile moteur recommandée à la page 8-19.
Huile de boîte de vitesses
manuelleToute températureAPI Service GL-4 ou GL-5
SAE 75W-90
Au-dessus de 10 °C
(50 °F)API Service GL-4 ou GL-5
SAE 80W-90
Liquide de boîte de
vitesses automatiqueMoteur de 2,5 litres ATF M-V Mazda d'origine
Moteur de 3,7 litres JWS3309 Mazda d'origine
Liquide de direction assistée ATF M-V Mazda d'origine
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
10-4
Spécifications
Mazda6_8CJ3-EC-12C_Edition1 Page560
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C
