engine MAZDA MODEL 6 2013 Manuel du propriétaire (in French)

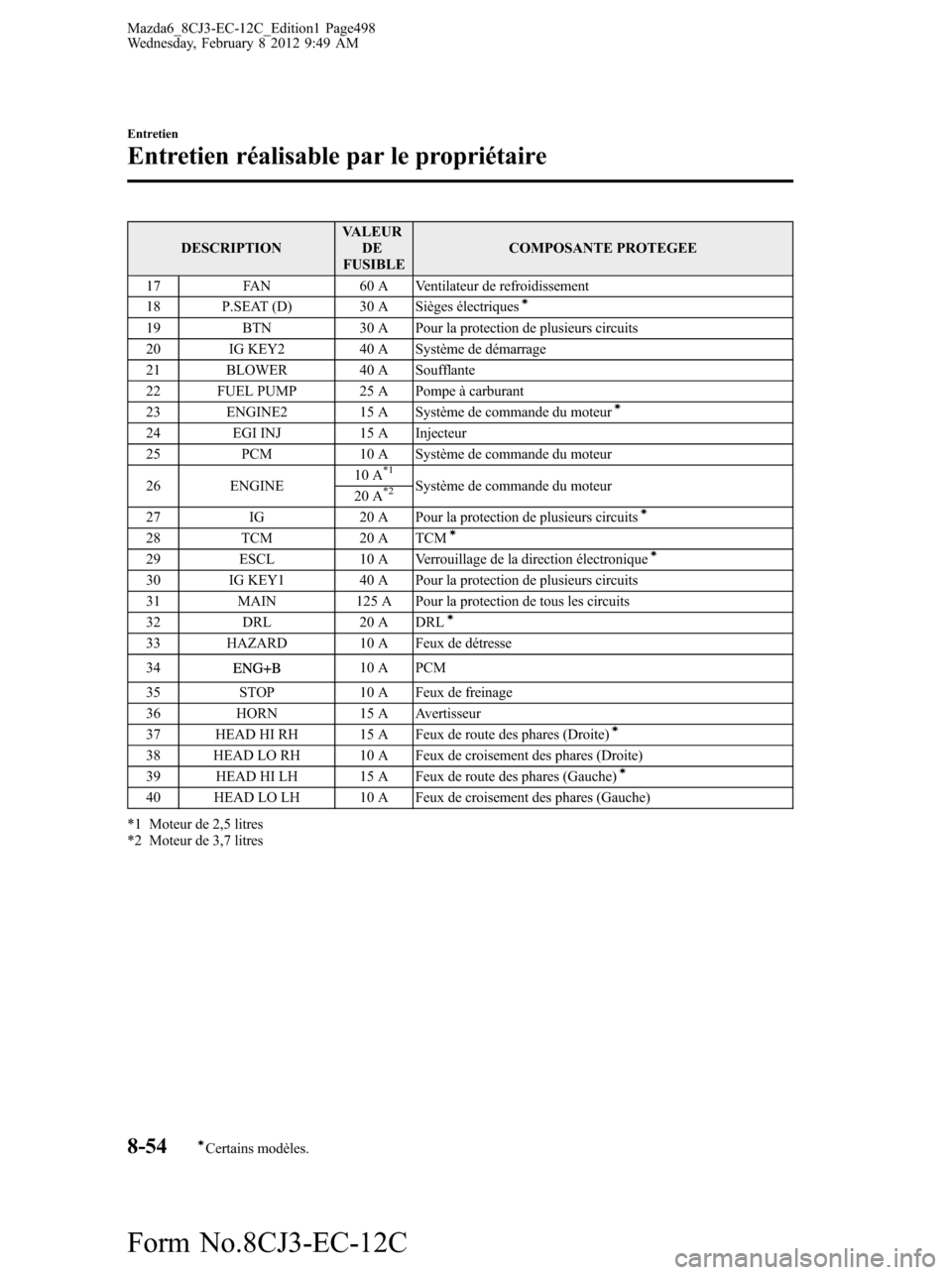

DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
17 FAN 60 A Ventilateur de refroidissement
18 P.SEAT (D) 30 A Sièges électriques
í
19 BTN 30 A Pour la protection de plusieurs circuits
20 IG KEY2 40 A Système de démarrage
21 BLOWER 40 A Soufflante
22 FUEL PUMP 25 A Pompe à carburant
23 ENGINE2 15 A Système de commande du moteur
í
24 EGI INJ 15 A Injecteur
25 PCM 10 A Système de commande du moteur
26 ENGINE10 A
*1Système de commande du moteur
20 A*2
27 IG 20 A Pour la protection de plusieurs circuitsí
28 TCM 20 A TCMí
29 ESCL 10 A Verrouillage de la direction électroniqueí
30 IG KEY1 40 A Pour la protection de plusieurs circuits
31 MAIN 125 A Pour la protection de tous les circuits
32 DRL 20 A DRL
í
33 HAZARD 10 A Feux de détresse
34
10 A PCM
35 STOP 10 A Feux de freinage
36 HORN 15 A Avertisseur
37 HEAD HI RH 15 A Feux de route des phares (Droite)
í
38 HEAD LO RH 10 A Feux de croisement des phares (Droite)
39 HEAD HI LH 15 A Feux de route des phares (Gauche)í
40 HEAD LO LH 10 A Feux de croisement des phares (Gauche)
*1 Moteur de 2,5 litres
*2 Moteur de 3,7 litres
8-54
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
Mazda6_8CJ3-EC-12C_Edition1 Page498
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C

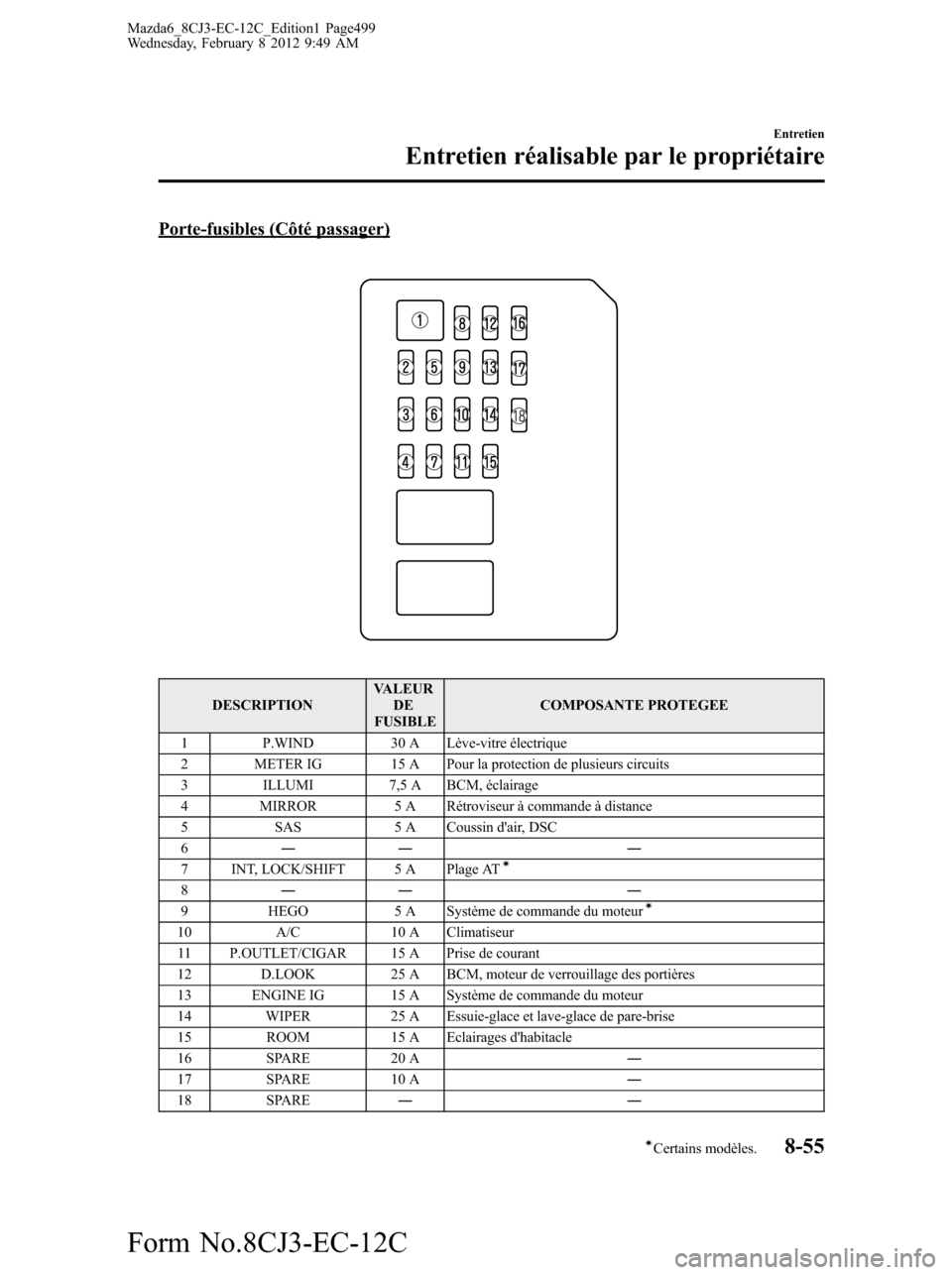

Porte-fusibles (Côté passager)
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
1 P.WIND 30 A Lève-vitre électrique
2 METER IG 15 A Pour la protection de plusieurs circuits
3 ILLUMI 7,5 A BCM, éclairage
4 MIRROR 5 A Rétroviseur à commande à distance
5 SAS 5 A Coussin d'air, DSC
6―― ―
7 INT, LOCK/SHIFT 5 A Plage AT
í
8―― ―
9 HEGO 5 A Système de commande du moteurí
10 A/C 10 A Climatiseur
11 P.OUTLET/CIGAR 15 A Prise de courant
12 D.LOOK 25 A BCM, moteur de verrouillage des portières
13 ENGINE IG 15 A Système de commande du moteur
14 WIPER 25 A Essuie-glace et lave-glace de pare-brise
15 ROOM 15 A Eclairages d'habitacle
16 SPARE 20 A―
17 SPARE 10 A―
18 SPARE――
Entretien
Entretien réalisable par le propriétaire
8-55íCertains modèles. Mazda6_8CJ3-EC-12C_Edition1 Page499
Wednesday, February 8 2012 9:49 AM
Form No.8CJ3-EC-12C
