2. Ouvrir l'espace entre le coussin et le
dossier du siège légèrement pour
vérifier les emplacements des ancrages
inférieurs LATCH.
REMARQUELes repères au-dessus des ancrages inférieurs
LATCH indiquent les emplacements des
ancrages inférieurs LATCH pour la fixation de
système de dispositif de sécurité pour enfants.
3. Fixer le siège à l'aide des DEUX
ancrages inférieurs LATCH, en suivant
les instructions du fabricant du système
de dispositif de sécurité pour enfants.
Tirer sur le système de dispositif de
sécurité pour enfants de manière à
vérifier que les deux ancrages sont
engagés.
4. Si le système de dispositif de sécurité
pour enfants est équipé d'un ancrage,
alors il est très important de fixer
correctement l'ancrage pour assurer la
sécurité de l'enfant. Suivre
soigneusement les instructions fournies
par le fabricant du système de
dispositif de sécurité pour enfants
lorsque vous installez les ancrages.Emplacement du support d'ancrage
Position de la sangle d'ancrage
Support
d'ancrageSangle
d'ancrage
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-49
Mazda6_8CJ3-EC-12C_Edition1 Page61
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

Précautions concernant le système de retenue
supplémentaire (SRS)
Les systèmes de retenue supplémentaires avant et latéraux (SRS) comprennent 6 coussins
d'air.Prière de vérifier de quels types de coussins d'air le véhicule est équipé en
localisant les indicateurs d'emplacement“SRS AIRBAG”.Ces indicateurs sont visibles
dans la zone où les coussins d'air sont installés.
Les coussins d'air sont installés aux emplacements suivants:
lLe centre du volant de direction (coussin d'air côté conducteur)lLe tableau de bord côté passager avant (coussin d'air côté passager avant)lLes côtés extérieurs des dossiers des sièges avant (coussins d'air latéraux)lLes montants de vitres avant et arrière, et le bord du pavillon des deux côtés (rideaux de
sécurité gonflables)
Les systèmes de retenue à coussins d'air sont conçus pour fournir une protection
supplémentaire dans certaines situations, et donc les ceintures de sécurité sont toujours
importantes pour:
Sans l'utilisation des ceintures de sécurité, les coussins d'air ne peuvent pas fournir une
protection adéquate lors d'un accident. L'utilisation des ceintures de sécurité est nécessaire
pour:
lEviter que le passager ne soit projeté contre le coussin d'air qui se gonfle.lRéduire les risques de blessures en cas d'accident non pris en compte pour le
déploiement du coussin d'air, comme lorsque le véhicule capote, ou lors d'une collision
arrière.
lRéduire les risques de blessures en cas de collision frontale, semi-frontale ou latérale qui
ne serait pas assez sévère pour déclencher le déploiement les coussins d'air.
lRéduire les risques d'éjection à l'extérieur du véhicule.lRéduire les risques de blessures à la partie inférieure du corps et les jambes en cas
d'accident, car les coussins d'air ne fournissent pas de protection pour ces parties du
corps.
lMaintenir le conducteur à une position qui permet un meilleur contrôle du véhicule.
2-50
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8CJ3-EC-12C_Edition1 Page62
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

Si votre véhicule est également équipé d'un système de classification des occupants du
siège du conducteur et du passager avant, se référer au“Système de classification des
occupants des sièges du conducteur et du passager avant”(page 2-66) pour plus de
détails.
Si le véhicule est équipé d'un système de classification des occupants des sièges du
conducteur et du passager avant, le témoin de désactivation du coussin d'air du passager
avant s'allume pendant un temps spécifié après que le contacteur a été mis sur ON.
Les petits enfants doivent être protégés par un système de dispositif de sécurité pour
enfants, conformément aux lois en vigueur dans chaque région. Dans certaines régions, les
enfants plus grands doivent aussi utiliser un système de dispositif de sécurité pour enfants
(page 2-30).
Choisir avec attention le système de dispositif de sécurité pour enfants nécessaire pour
l'enfant et respecter les directives d'installation indiquées dans ce manuel, ainsi que celles
fournies par le fabricant du système de dispositif de sécurité pour enfants.
PRUDENCE
Les occupants des véhicules équipés de coussins d'air doivent attacher leur ceinture
de sécurité:
Le fait de compter sur la seule protection des coussins d'air en cas d'accident est
dangereux. Les coussins d'air seuls peuvent ne pas éviter des blessures graves. Les
coussins d'air appropriés ne se déploieront normalement que lors du premier
accident, tel qu'une collision frontale, semi-frontale ou latérale, d'une force modérée
ou plus. Tous les passagers du véhicule doivent porter la ceinture de sécurité.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-51
Mazda6_8CJ3-EC-12C_Edition1 Page63
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

Les enfants ne doivent pas s'asseoir sur le siège du passager avant:
Le fait d'asseoir un enfant de 12 ans ou moins sur le siège avant est dangereux.
L'enfant peut être frappé par le coussin d'air s'il se déploie et subir de graves
blessures ou même la mort. Même si le témoin de désactivation du coussin d'air du
passager avant s'allume, placer toujours le siège du passager avant le plus loin
possible vers l'arrière. Un enfant endormi est susceptible de s'appuyer contre la
portière et d'être cogné par le coussin d'air latéral en cas de collision modérée du côté
passager avant du véhicule. Autant que possible, toujours attacher un enfant de 12
ans ou moins sur le siège arrière, à l'aide d'un système de dispositif de sécurité pour
enfants approprié suivant l'âge et la taille de l'enfant.
Ne jamais utiliser, sur le siège avant avec un coussin d'air qui risque de se déployer,
un système de dispositif de sécurité pour enfants faisant face à l'arrière du véhicule:
Les systèmes de dispositif de sécurité faisant face à l'arrière du véhicule installés sur
le siège avant sont en fait particulièrement dangereux, même si vous êtes convaincu
qu'un coussin d'air de passager avant ne se déploiera pas parce que le témoin de
désactivation de coussin d'air du passager avant est allumé. Le dispositif de sécurité
peut être cogné par le coussin qui se déploie et poussé violemment vers l'arrière
causant de graves blessures ou la mort à l'enfant.
Ne pas s'asseoir trop près des coussins d'air du conducteur et du passager avant:
Le fait de s'asseoir trop près des modules de coussins d'air du conducteur et du
passager avant, ou de placer les mains ou les pieds dessus, est extrêmement
dangereux. Les coussins d'air du conducteur et du passager avant se déploient avec
une très grande force et vitesse. De graves blessures peuvent se produire si une
personne se trouve trop près. Le conducteur devrait toujours maintenir le volant par
l'extérieur. Le passager du siège avant devrait garder les deux pieds sur le plancher.
Les occupants des sièges avant devraient régler leur siège vers l'arrière au maximum
et toujours s'asseoir droit contre le dossier du siège avec la ceinture de sécurité portée
correctement.
2-52
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8CJ3-EC-12C_Edition1 Page64
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

S'asseoir au centre du siège et attacher correctement sa ceinture de sécurité:
Le fait de s'asseoir trop près des modules de coussins d'air, ou de placer les mains sur
ceux-ci, ou de s'endormir contre une portière ou de se pencher par les fenêtres, est
extrêmement dangereux. Les coussins d'air latéraux et rideaux de sécurité gonflables
se déploient avec une très grande force et vitesse du côté de la portière où le véhicule
est percuté. De graves blessures peuvent se produire si une personne est assise trop
près de la portière ou est appuyée contre la vitre, ou si les occupants des sièges
arrière ont les mains sur les côtés du dossier du siège avant. Laisser assez de place
pour le déploiement des coussins d'air latéraux et des rideaux de sécurité gonflables,
en s'asseyant au centre du siège lorsque le véhicule est en mouvement, et avec la
ceinture de sécurité portée correctement.
Ne pas fixer d'objets sur l'endroit ou à proximité de l'endroit où les coussins d'air du
conducteur et du passager avant se déploient:
Le fait de fixer un objet sur les modules de coussins d'air du conducteur et du
passager avant, ou de placer un objet devant ceux-ci, est dangereux. En cas
d'accident, l'objet pourrait gêner le déploiement du coussin d'air et blesser les
passagers.
Ne pas fixer d'objets à l'endroit où un coussin d'air latéral se déploie, ou dans la zone
environnante:
Le fait d'attacher des articles sur le siège avant de sorte que le côté extérieur du siège
soit couvert est dangereux. En cas d'accident, l'objet peut gêner le fonctionnement du
coussin d'air latéral, qui se déploie à partir du côté extérieur des sièges avant,
enlevant la protection adéquate des coussins d'air latéraux ou redirigeant de
manière dangereuse le coussin d'air latéral. De plus, le coussin d'air risque de se
déchirer répandant du gaz.
Ne pas accrocher de filet, de pochette pour cartes ou de sac à dos avec courroies
latérales sur les sièges avant. Ne jamais utiliser de housses pour siège sur les sièges
avant. Toujours garder les modules de coussins d'air latéraux des sièges avant libres
d'objet afin de permettre le déploiement en cas de collision.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-53
Mazda6_8CJ3-EC-12C_Edition1 Page65
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

Ne pas fixer d'objets à l'endroit où un rideau de sécurité gonflable se déploie, ou dans
la zone environnante:
Le fait de fixer un objet aux endroits où les rideaux de sécurité gonflables s'activent,
comme sur la vitre du pare-brise, les vitres latérales, les montants de vitres avant et
arrière et le long du bord du pavillon et des poignées d'assistance est dangereux. En
cas d'accident, l'objet peut gêner le fonctionnement du rideau de sécurité gonflable,
qui se déploie à partir des montants de vitres avant et arrière et le long du bord du
pavillon, enlevant la protection adéquate des rideaux de sécurité gonflables ou en les
redirigeant de manière dangereuse. De plus, le coussin d'air risque de se déchirer
répandant du gaz.
Ne pas accrocher de cintres ou autres objets aux poignées d'assistance. Utiliser le
crochet à manteau pour accrocher des vêtements. Toujours garder les modules de
rideaux de sécurité gonflables libres d'objet afin de permettre le déploiement en cas
de collision.
Ne pas placer de bagages ou d'autres objets sous les sièges avant:
Il est dangereux de placer des bagages ou d'autres objets sous les sièges avant. Les
composants essentiels du système de retenue supplémentaire pourraient être
endommagés, et en cas de collision latérale, les coussins d'air adéquats risqueraient
de ne pas se déployer, ce qui pourrait causer des blessures graves ou mortelles. Afin
d'éviter d'endommager les composants essentiels du système de retenue
supplémentaire, ne pas placer de bagages ou autres objets sous les sièges avant.
Ne pas toucher aux composantes du système de retenue supplémentaire après le
gonflement des coussins d'air:
Il est dangereux de toucher les composants du système de retenue supplémentaire
après que les coussins d'air se soient gonflés. Immédiatement après le gonflage, ils
sont très chauds. On risque de se brûler.
Ne jamais installer d'équipement à l'avant du véhicule:
L'installation d'équipement à l'avant, comme une barre de protection frontale (barre
kangourou, barre de poussée, ou autres dispositifs similaires), un chasse-neige ou un
treuil, est dangereuse. Le système de capteur des coussins d'air peut être affecté. Ceci
peut déclencher les coussins d'air accidentellement, ou cela peut empêcher les
coussins d'air de se déployer lors d'un accident. Les passagers avant risqueraient de
subir de graves blessures.
Ne pas modifier la suspension:
Le fait de modifier la suspension du véhicule est dangereux. Si la hauteur du véhicule
ou l'amortissement de la suspension est modifié, le véhicule ne pourra pas détecter
une collision correctement, entraînant un déploiement des coussins d'air incorrect ou
inattendu et le risque de blessures graves.
2-54
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8CJ3-EC-12C_Edition1 Page66
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

Ne pas modifier une portière avant ou laisser un dommage non réparé. Demandez à
un concessionnaire agréé Mazda de vérifier une portière avant endommagée:
Il est dangereux de modifier une portière avant ou de laisser un dommage non
réparé. Chaque portière avant dispose d'un capteur de collision latérale en tant
qu'élément du système de dispositif de sécurité supplémentaire. Si les orifices sont
percés dans une portière avant, un haut-parleur de portière est laissé retiré ou si une
portière endommagée reste non réparée, le capteur peut malencontreusement être
affecté et peut ne pas détecter correctement la pression d'un impact en cas de
collision latérale. Si un capteur ne détecte pas correctement un impact latéral, les
coussins d'air latéraux et les rideaux de sécurité gonflables peuvent ne pas
fonctionner normalement, ce qui peut entraîner des blessures graves aux occupants.
Ne pas modifier le système de retenue supplémentaire:
La modification de composantes ou du câblage du système de retenue
supplémentaire est dangereuse. Il pourrait être actionné accidentellement ou rendu
inopérant. N'apporter aucune modification au système de retenue supplémentaire.
Cela comprend l'installation de moulures, décorations ou autres sur les modules de
coussins d'air. Et cela inclus aussi l'installation d'équipements électriques sur ou près
des composantes et du câblage du système. Un concessionnaire agréé Mazda peut
fournir l'entretien adéquat requis lors du retrait et de l'installation des sièges avant.
Il est important de protéger le câblage et les connexions des coussins d'air de sorte
que les coussins d'air ne se déploient pas accidentellement, le capteur de position du
siège conducteur et les capteurs de poids du siège passager avant ne sont pas
endommagés et que la connexion des coussins d'air des sièges ne soit pas
endommagée.
REMARQUE
lLorsqu'un coussin d'air se déploie, un bruit de gonflement fort sera entendu et de la fumée sera
émise. Ceci ne devrait pas causer de blessures, cependant la texture du matériel des coussins d'air
peut causer une légère abrasion de la peau sur les endroits du corps non couverts par des
vêtements.
lEn cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau propriétaire
que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il ou elle doit se
familiariser avec toutes les instructions, concernant les systèmes, fournies dans ce manuel
Conduite et Entretien.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-55
Mazda6_8CJ3-EC-12C_Edition1 Page67
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

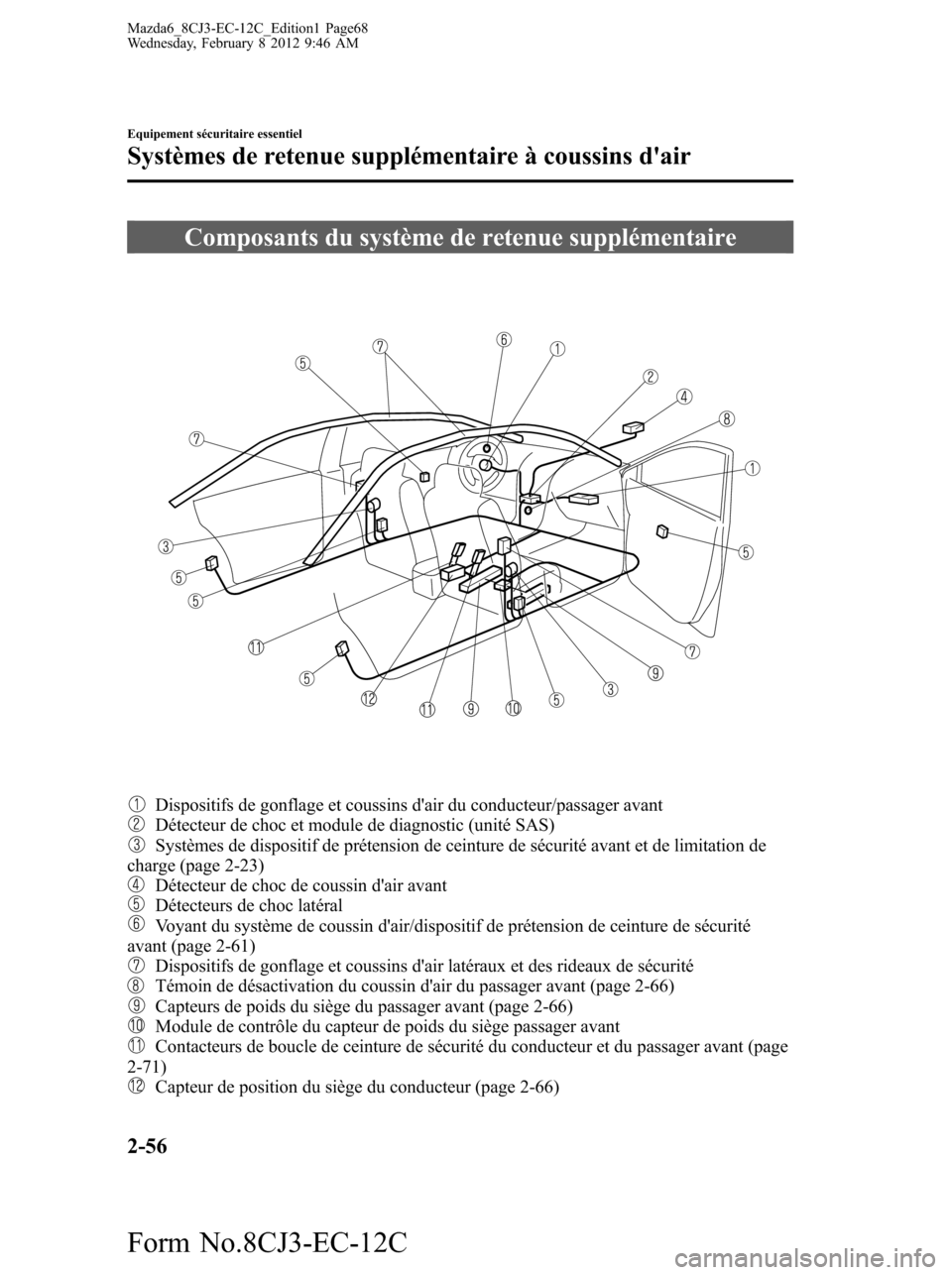

Composants du système de retenue supplémentaire
Dispositifs de gonflage et coussins d'air du conducteur/passager avantDétecteur de choc et module de diagnostic (unité SAS)Systèmes de dispositif de prétension de ceinture de sécurité avant et de limitation de
charge (page 2-23)
Détecteur de choc de coussin d'air avantDétecteurs de choc latéralVoyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité
avant (page 2-61)
Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécuritéTémoin de désactivation du coussin d'air du passager avant (page 2-66)Capteurs de poids du siège du passager avant (page 2-66)Module de contrôle du capteur de poids du siège passager avantContacteurs de boucle de ceinture de sécurité du conducteur et du passager avant (page
2-71)
Capteur de position du siège du conducteur (page 2-66)
2-56
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8CJ3-EC-12C_Edition1 Page68
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

REMARQUE-sont installés seulement sur les modèles avec système de classification des occupants des
sièges du conducteur et du passager avant.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-57
Mazda6_8CJ3-EC-12C_Edition1 Page69
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C

Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS suivants. Les coussins d'air
SRS ont été conçus pour fonctionner conjointement avec les ceintures de sécurité pour
réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protection supplémentaire aux
passagers, en plus des fonctions des ceintures de sécurité. Veiller à attacher correctement
les ceintures de sécurité.
qDispositif de prétension de ceinture de sécurité avant
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer
lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère.
qCoussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant de direction.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du
conducteur se gonfle rapidement pour réduire les blessures, surtout celles affectant la tête
ou la poitrine du conducteur causées par l'impact direct sur le volant de direction.
Se référer à la section“Critères de déploiement des coussins d'air SRS”(page 2-63) pour
plus d'explications sur le déploiement des coussins d'air.
(Avec système de classification des occupants des sièges du conducteur et du passager
avant)
Le coussin d'air à deux étapes du conducteur avant commande le gonflage des coussins
d'air selon deux niveaux de puissance. Lors d'une collision d'une sévérité modérée, le
coussin d'air du conducteur se déploient avec une puissance moindre, alors que lors d'une
collision plus grave, il se déploie avec de plus de puissance.
2-58
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8CJ3-EC-12C_Edition1 Page70
Wednesday, February 8 2012 9:46 AM
Form No.8CJ3-EC-12C
