MAZDA MODEL 6 2016 Betriebsanleitung (in German)

5–95
Fahrzeuginnenraum
Bluetooth®
Einzelteile
Mikrofon Sprech-, Antwort- und Aufhängetaste
Mikrofon Audiogerät
Typ ATyp C/Typ D
Sprechtaste
Aufhängetaste Antworttaste

Mikrofon (Freisprecheinrichtung)
Das Mikrofon wird für die Eingabe von Sprachbefehlen und für die Verwendung der
Freisprecheinrichtung verwendet.
Sprech-, Antwort- und Aufhängetaste (Freisprecheinrichtung)
Mit den Grundbedienungen der Bluetooth
® -Freisprecheinrichtung lassen sich mit der
Sprechtaste, der Antwort- und der Aufhängetaste am Lenkrad Anrufe machen und beenden.
Commanderschalter (Typ C/Typ D)
Der Commanderschalter wird für die Einstellung des Lautstärkepegels und der
Anzeigenbetriebs verwendet. Neigen und drehen Sie den Commanderknopf zum Bewegen
des Cursors. Drücken Sie den Commanderknopf, um das Symbol zu wählen.


5–96
Fahrzeuginnenraum
Bluetooth®
Lautstärkepegeleinstellung
Der Einschalt/Lautstärkereglerknopf der Audioanlage
*1 oder der Lautstärkeregler des
Commanderschalters *2 wird zum Einstellen des Lautstärkepegels verwendet. Drehen
Sie den Regler zum Erhöhen des Lautstärkepegels nach rechts, bzw. zum Verringern des
Lautstärkepegels nach links.
Der Lautstärkepegel kann auch mit der Lautstärketaste am Lenkrad eingestellt werden.

*1 Typ A
*2 Typ C/Typ D

HINWEIS
Falls die Lautstärke verglichen mit anderen Modi gering ist, erhöhen Sie den
Lautstärkepegel geräteseitig.

(Typ C/Typ D)
Die Lautstärke der Konversation, der Stimmführung und der Klingelton können
voreingestellt werden.

1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den
Kommunikationsbildschirm anzuzeigen.
2. Wählen Sie
.
3. Stellen Sie
und mit dem Schieber ein.

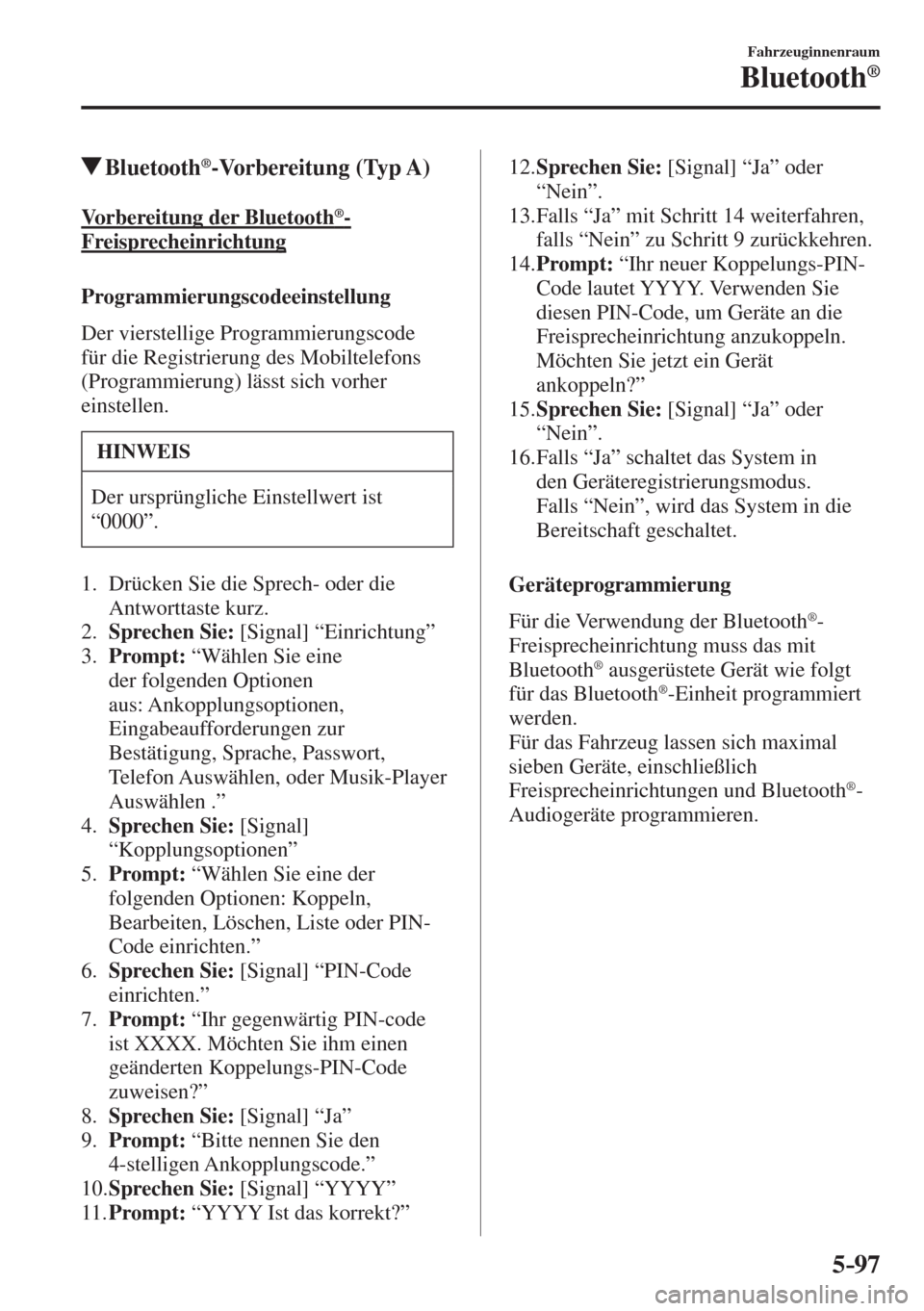

5–97
Fahrzeuginnenraum
Bluetooth®
Bluetooth ® -Vorbereitung (Typ A)
Vorbereitung der Bluetooth ® -
Freisprecheinrichtung
Programmierungscodeeinstellung
Der vierstellige Programmierungscode
für die Registrierung des Mobiltelefons
(Programmierung) lässt sich vorher
einstellen.
HINWEIS
Der ursprüngliche Einstellwert ist
“0000”.
1. Drücken Sie die Sprech- oder die
Antworttaste kurz.
2. Sprechen Sie: [Signal] “Einrichtung”
3. Prompt: “Wählen Sie eine
der folgenden Optionen
aus: Ankopplungsoptionen,
Eingabeaufforderungen zur
Bestätigung, Sprache, Passwort,
Telefon Auswählen, oder Musik-Player
Auswählen .”
4. Sprechen Sie: [Signal]
“Kopplungsoptionen”
5. Prompt: “Wählen Sie eine der
folgenden Optionen: Koppeln,
Bearbeiten, Löschen, Liste oder PIN-
Code einrichten.”
6. Sprechen Sie: [Signal] “PIN-Code
einrichten.”
7. Prompt: “Ihr gegenwärtig PIN-code
ist XXXX. Möchten Sie ihm einen
geänderten Koppelungs-PIN-Code
zuweisen?”
8. Sprechen Sie: [Signal] “Ja”
9. Prompt: “Bitte nennen Sie den
4-stelligen Ankopplungscode.”
10. Sprechen Sie: [Signal] “YYYY”
11. Prompt: “YYYY Ist das korrekt?” 12. Sprechen Sie: [Signal] “Ja” oder
“Nein”.
13. Falls “Ja” mit Schritt 14 weiterfahren,
falls “Nein” zu Schritt 9 zurückkehren.
14. Prompt: “Ihr neuer Koppelungs-PIN-
Code lautet YYYY. Verwenden Sie
diesen PIN-Code, um Geräte an die
Freisprecheinrichtung anzukoppeln.
Möchten Sie jetzt ein Gerät
ankoppeln?”
15. Sprechen Sie: [Signal] “Ja” oder
“Nein”.
16. Falls “Ja” schaltet das System in
den Geräteregistrierungsmodus.
Falls “Nein”, wird das System in die
Bereitschaft geschaltet.

Geräteprogrammierung


Für die Verwendung der Bluetooth
® -
Freisprecheinrichtung muss das mit
Bluetooth
® ausgerüstete Gerät wie folgt
für das Bluetooth ® -Einheit programmiert
werden.
Für das Fahrzeug lassen sich maximal
sieben Geräte, einschließlich
Freisprecheinrichtungen und Bluetooth
® -
Audiogeräte programmieren.

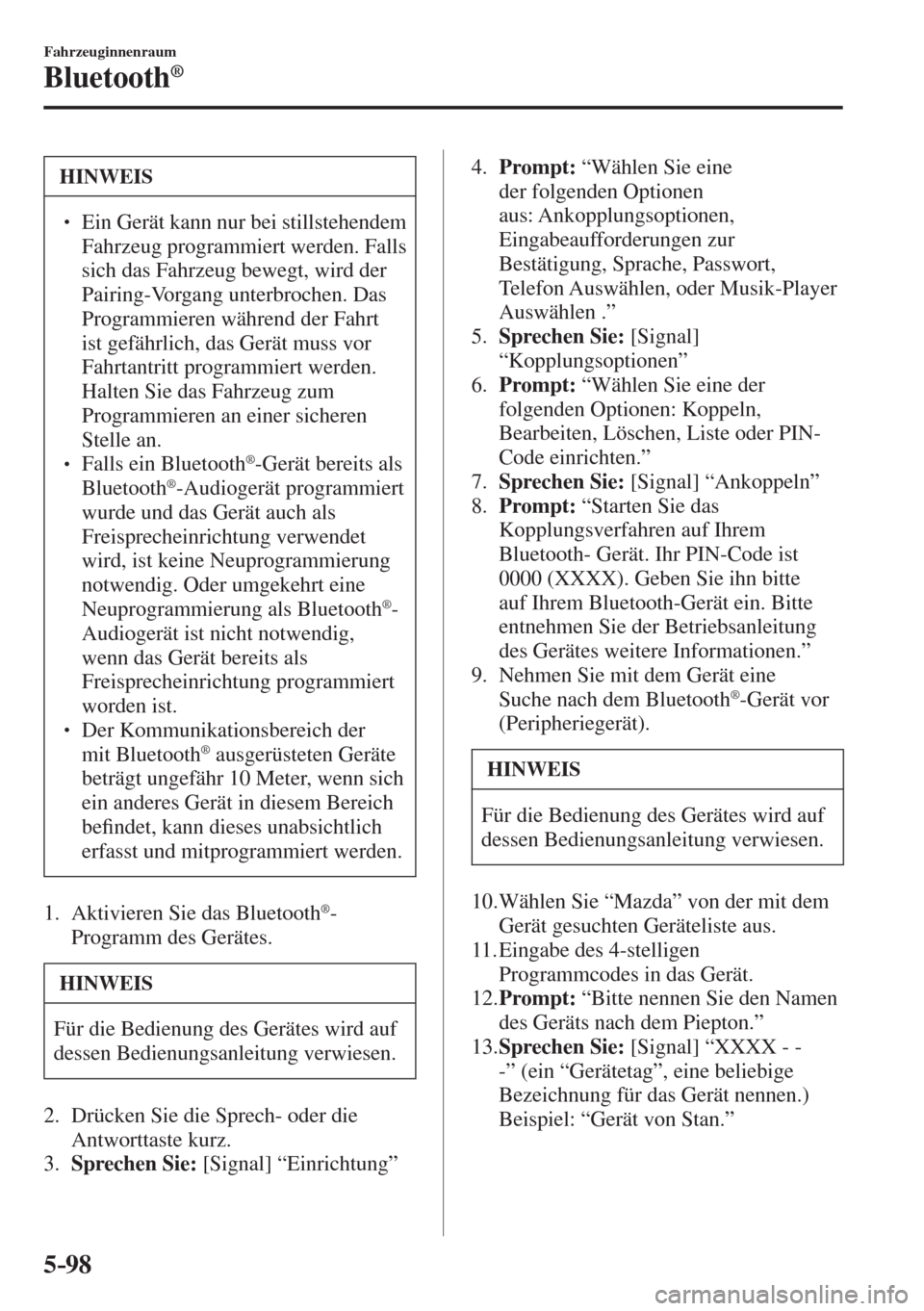

5–98
Fahrzeuginnenraum
Bluetooth®
HINWEIS
  Ein Gerät kann nur bei stillstehendem
Fahrzeug programmiert werden. Falls
sich das Fahrzeug bewegt, wird der
Pairing-Vorgang unterbrochen. Das
Programmieren während der Fahrt
ist gefährlich, das Gerät muss vor
Fahrtantritt programmiert werden.
Halten Sie das Fahrzeug zum
Programmieren an einer sicheren
Stelle an.
  Falls ein Bluetooth ® -Gerät bereits als
Bluetooth ® -Audiogerät programmiert
wurde und das Gerät auch als
Freisprecheinrichtung verwendet
wird, ist keine Neuprogrammierung
notwendig. Oder umgekehrt eine
Neuprogrammierung als Bluetooth
® -
Audiogerät ist nicht notwendig,
wenn das Gerät bereits als
Freisprecheinrichtung programmiert
worden ist.
  Der Kommunikationsbereich der
mit Bluetooth ® ausgerüsteten Geräte
beträgt ungefähr 10 Meter, wenn sich
ein anderes Gerät in diesem Bereich
be¿ ndet, kann dieses unabsichtlich
erfasst und mitprogrammiert werden.
1. Aktivieren Sie das Bluetooth
® -
Programm des Gerätes.
HINWEIS
Für die Bedienung des Gerätes wird auf
dessen Bedienungsanleitung verwiesen.
2. Drücken Sie die Sprech- oder die
Antworttaste kurz.
3. Sprechen Sie: [Signal] “Einrichtung” 4. Prompt: “Wählen Sie eine
der folgenden Optionen
aus: Ankopplungsoptionen,
Eingabeaufforderungen zur
Bestätigung, Sprache, Passwort,
Telefon Auswählen, oder Musik-Player
Auswählen .”
5. Sprechen Sie: [Signal]
“Kopplungsoptionen”
6. Prompt: “Wählen Sie eine der
folgenden Optionen: Koppeln,
Bearbeiten, Löschen, Liste oder PIN-
Code einrichten.”
7. Sprechen Sie: [Signal] “Ankoppeln”
8. Prompt: “Starten Sie das
Kopplungsverfahren auf Ihrem
Bluetooth- Gerät. Ihr PIN-Code ist
0000 (XXXX). Geben Sie ihn bitte
auf Ihrem Bluetooth-Gerät ein. Bitte
entnehmen Sie der Betriebsanleitung
des Gerätes weitere Informationen.”
9. Nehmen Sie mit dem Gerät eine
Suche nach dem Bluetooth
® -Gerät vor
(Peripheriegerät).
HINWEIS
Für die Bedienung des Gerätes wird auf
dessen Bedienungsanleitung verwiesen.
10. Wählen Sie “Mazda” von der mit dem
Gerät gesuchten Geräteliste aus.
11. Eingabe des 4-stelligen
Programmcodes in das Gerät.
12. Prompt: “Bitte nennen Sie den Namen
des Geräts nach dem Piepton.”
13. Sprechen Sie: [Signal] “XXXX - -
-” (ein “Gerätetag”, eine beliebige
Bezeichnung für das Gerät nennen.)
Beispiel: “Gerät von Stan.”

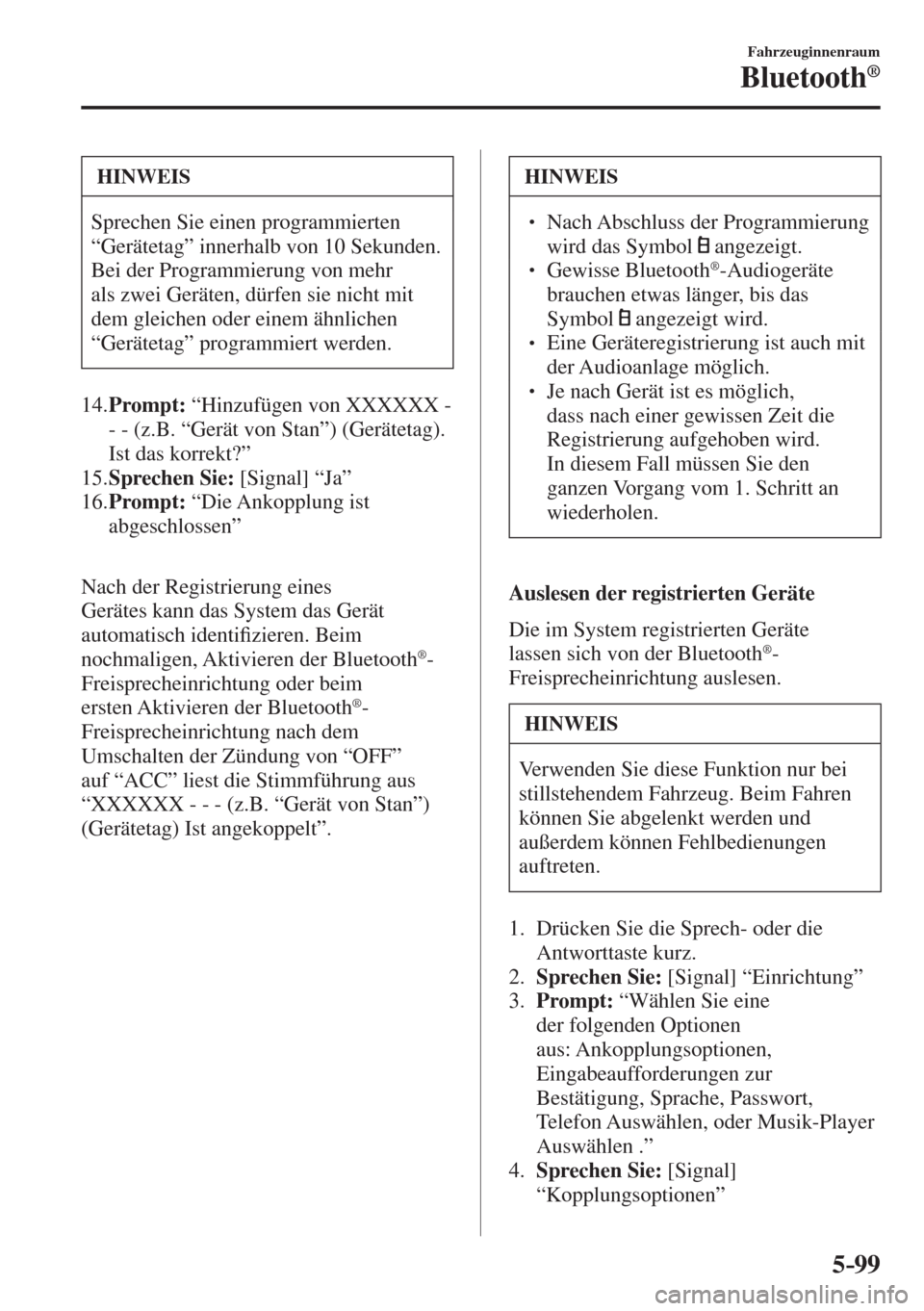

5–99
Fahrzeuginnenraum
Bluetooth®
HINWEIS
Sprechen Sie einen programmierten
“Gerätetag” innerhalb von 10 Sekunden.
Bei der Programmierung von mehr
als zwei Geräten, dürfen sie nicht mit
dem gleichen oder einem ähnlichen
“Gerätetag” programmiert werden.
14. Prompt: “Hinzufügen von XXXXXX -
- - (z.B. “Gerät von Stan”) (Gerätetag).
Ist das korrekt?”
15. Sprechen Sie: [Signal] “Ja”
16. Prompt: “Die Ankopplung ist
abgeschlossen”


Nach der Registrierung eines
Gerätes kann das System das Gerät
automatisch identi¿ zieren. Beim
nochmaligen, Aktivieren der Bluetooth
® -
Freisprecheinrichtung oder beim
ersten Aktivieren der Bluetooth
® -
Freisprecheinrichtung nach dem
Umschalten der Zündung von “OFF”
auf “ACC” liest die Stimmführung aus
“XXXXXX - - - (z.B. “Gerät von Stan”)
(Gerätetag) Ist angekoppelt”.
HINWEIS
  Nach Abschluss der Programmierung
wird das Symbol
angezeigt.   Gewisse Bluetooth ® -Audiogeräte
brauchen etwas länger, bis das
Symbol
angezeigt wird.   Eine Geräteregistrierung ist auch mit
der Audioanlage möglich.
  Je nach Gerät ist es möglich,
dass nach einer gewissen Zeit die
Registrierung aufgehoben wird.
In diesem Fall müssen Sie den
ganzen Vorgang vom 1. Schritt an
wiederholen.
Auslesen der registrierten Geräte
Die im System registrierten Geräte
lassen sich von der Bluetooth
® -
Freisprecheinrichtung auslesen.
HINWEIS
Verwenden Sie diese Funktion nur bei
stillstehendem Fahrzeug. Beim Fahren
können Sie abgelenkt werden und
außerdem können Fehlbedienungen
auftreten.
1. Drücken Sie die Sprech- oder die
Antworttaste kurz.
2. Sprechen Sie: [Signal] “Einrichtung”
3. Prompt: “Wählen Sie eine
der folgenden Optionen
aus: Ankopplungsoptionen,
Eingabeaufforderungen zur
Bestätigung, Sprache, Passwort,
Telefon Auswählen, oder Musik-Player
Auswählen .”
4. Sprechen Sie: [Signal]
“Kopplungsoptionen”

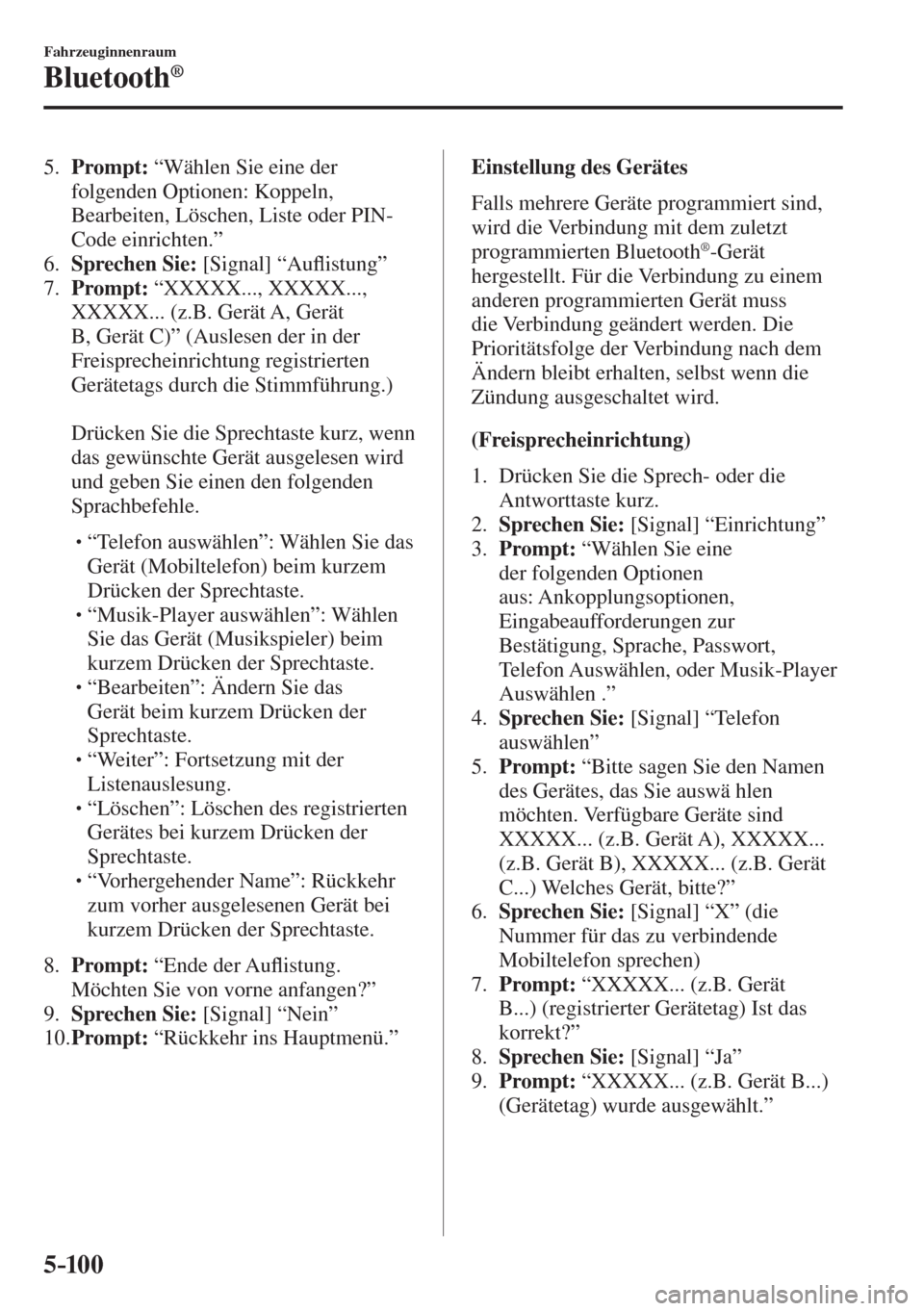

5–10 0
Fahrzeuginnenraum
Bluetooth®
5. Prompt: “Wählen Sie eine der
folgenden Optionen: Koppeln,
Bearbeiten, Löschen, Liste oder PIN-
Code einrichten.”
6. Sprechen Sie: [Signal] “AuÀ istung”
7. Prompt: “XXXXX..., XXXXX...,
XXXXX... (z.B. Gerät A, Gerät
B, Gerät C)” (Auslesen der in der
Freisprecheinrichtung registrierten
Gerätetags durch die Stimmführung.)

Drücken Sie die Sprechtaste kurz, wenn
das gewünschte Gerät ausgelesen wird
und geben Sie einen den folgenden
Sprachbefehle.



 “Telefon auswählen”: Wählen Sie das
Gerät (Mobiltelefon) beim kurzem
Drücken der Sprechtaste.



 “Musik-Player auswählen”: Wählen
Sie das Gerät (Musikspieler) beim
kurzem Drücken der Sprechtaste.



 “Bearbeiten”: Ändern Sie das
Gerät beim kurzem Drücken der
Sprechtaste.



 “Weiter”: Fortsetzung mit der
Listenauslesung.



 “Löschen”: Löschen des registrierten
Gerätes bei kurzem Drücken der
Sprechtaste.



 “Vorhergehender Name”: Rückkehr
zum vorher ausgelesenen Gerät bei
kurzem Drücken der Sprechtaste.

8. Prompt: “Ende der AuÀ istung.
Möchten Sie von vorne anfangen?”
9. Sprechen Sie: [Signal] “Nein”
10. Prompt: “Rückkehr ins Hauptmenü.”

Einstellung des Gerätes
Falls mehrere Geräte programmiert sind,
wird die Verbindung mit dem zuletzt
programmierten Bluetooth
® -Gerät
hergestellt. Für die Verbindung zu einem
anderen programmierten Gerät muss
die Verbindung geändert werden. Die
Prioritätsfolge der Verbindung nach dem
Ändern bleibt erhalten, selbst wenn die
Zündung ausgeschaltet wird.
(Freisprecheinrichtung)
1. Drücken Sie die Sprech- oder die
Antworttaste kurz.
2. Sprechen Sie: [Signal] “Einrichtung”
3. Prompt: “Wählen Sie eine
der folgenden Optionen
aus: Ankopplungsoptionen,
Eingabeaufforderungen zur
Bestätigung, Sprache, Passwort,
Telefon Auswählen, oder Musik-Player
Auswählen .”
4. Sprechen Sie: [Signal] “Telefon
auswählen”
5. Prompt: “Bitte sagen Sie den Namen
des Gerätes, das Sie auswä hlen
möchten. Verfügbare Geräte sind
XXXXX... (z.B. Gerät A), XXXXX...
(z.B. Gerät B), XXXXX... (z.B. Gerät
C...) Welches Gerät, bitte?”
6. Sprechen Sie: [Signal] “X” (die
Nummer für das zu verbindende
Mobiltelefon sprechen)
7. Prompt: “XXXXX... (z.B. Gerät
B...) (registrierter Gerätetag) Ist das
korrekt?”
8. Sprechen Sie: [Signal] “Ja”
9. Prompt: “XXXXX... (z.B. Gerät B...)
(Gerätetag) wurde ausgewählt.”

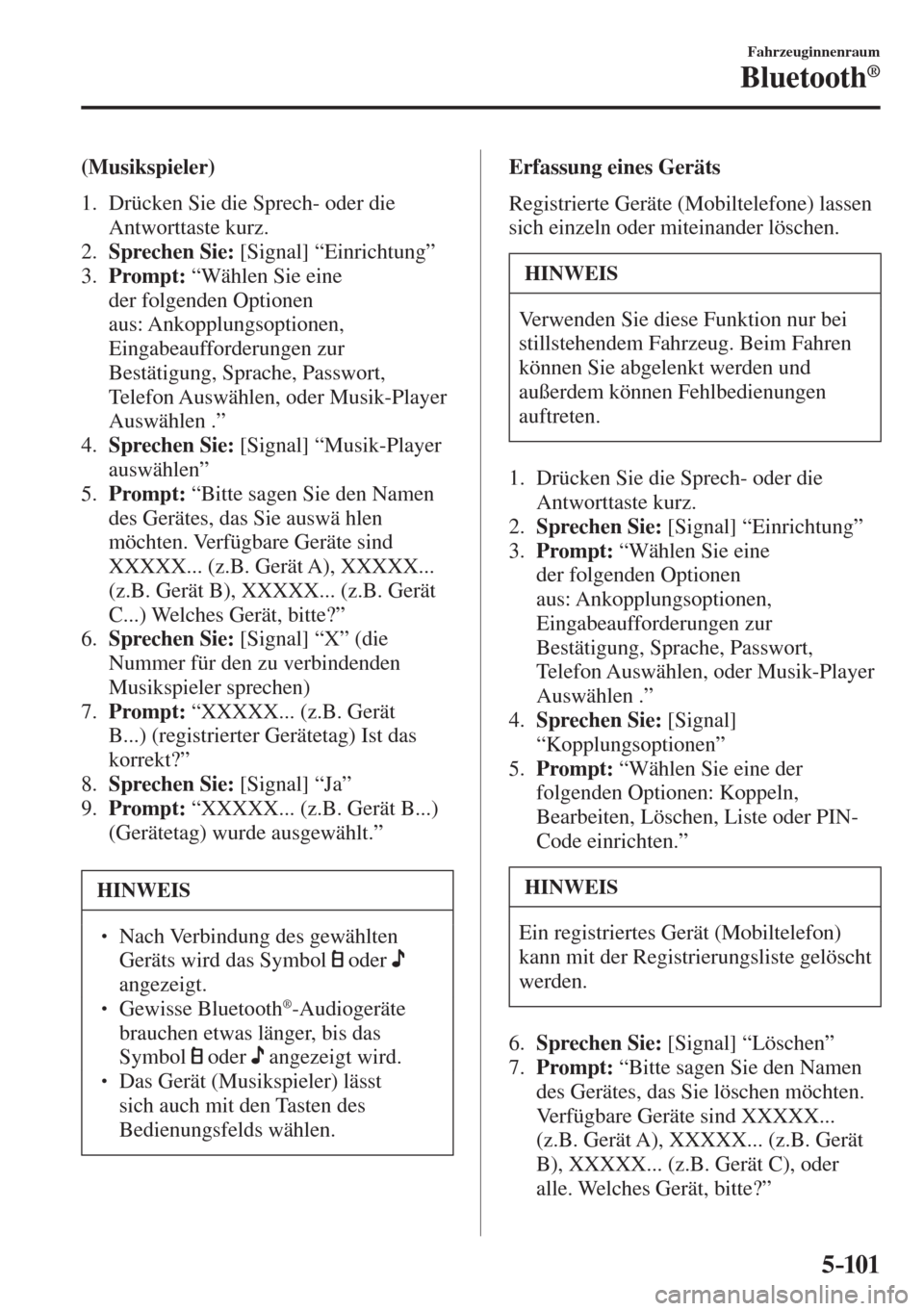

5–101
Fahrzeuginnenraum
Bluetooth®
(Musikspieler)
1. Drücken Sie die Sprech- oder die
Antworttaste kurz.
2. Sprechen Sie: [Signal] “Einrichtung”
3. Prompt: “Wählen Sie eine
der folgenden Optionen
aus: Ankopplungsoptionen,
Eingabeaufforderungen zur
Bestätigung, Sprache, Passwort,
Telefon Auswählen, oder Musik-Player
Auswählen .”
4. Sprechen Sie: [Signal] “Musik-Player
auswählen”
5. Prompt: “Bitte sagen Sie den Namen
des Gerätes, das Sie auswä hlen
möchten. Verfügbare Geräte sind
XXXXX... (z.B. Gerät A), XXXXX...
(z.B. Gerät B), XXXXX... (z.B. Gerät
C...) Welches Gerät, bitte?”
6. Sprechen Sie: [Signal] “X” (die
Nummer für den zu verbindenden
Musikspieler sprechen)
7. Prompt: “XXXXX... (z.B. Gerät
B...) (registrierter Gerätetag) Ist das
korrekt?”
8. Sprechen Sie: [Signal] “Ja”
9. Prompt: “XXXXX... (z.B. Gerät B...)
(Gerätetag) wurde ausgewählt.”

HINWEIS
  Nach Verbindung des gewählten
Geräts wird das Symbol
oder
angezeigt.
  Gewisse Bluetooth ® -Audiogeräte
brauchen etwas länger, bis das
Symbol
oder angezeigt wird.   Das Gerät (Musikspieler) lässt
sich auch mit den Tasten des
Bedienungsfelds wählen. Erfassung eines Geräts
Registrierte Geräte (Mobiltelefone) lassen
sich einzeln oder miteinander löschen.
HINWEIS
Verwenden Sie diese Funktion nur bei
stillstehendem Fahrzeug. Beim Fahren
können Sie abgelenkt werden und
außerdem können Fehlbedienungen
auftreten.
1. Drücken Sie die Sprech- oder die
Antworttaste kurz.
2. Sprechen Sie: [Signal] “Einrichtung”
3. Prompt: “Wählen Sie eine
der folgenden Optionen
aus: Ankopplungsoptionen,
Eingabeaufforderungen zur
Bestätigung, Sprache, Passwort,
Telefon Auswählen, oder Musik-Player
Auswählen .”
4. Sprechen Sie: [Signal]
“Kopplungsoptionen”
5. Prompt: “Wählen Sie eine der
folgenden Optionen: Koppeln,
Bearbeiten, Löschen, Liste oder PIN-
Code einrichten.”
HINWEIS
Ein registriertes Gerät (Mobiltelefon)
kann mit der Registrierungsliste gelöscht
werden.
6. Sprechen Sie: [Signal] “Löschen”
7. Prompt: “Bitte sagen Sie den Namen
des Gerätes, das Sie löschen möchten.
Verfügbare Geräte sind XXXXX...
(z.B. Gerät A), XXXXX... (z.B. Gerät
B), XXXXX... (z.B. Gerät C), oder
alle. Welches Gerät, bitte?”


5–102
Fahrzeuginnenraum
Bluetooth®

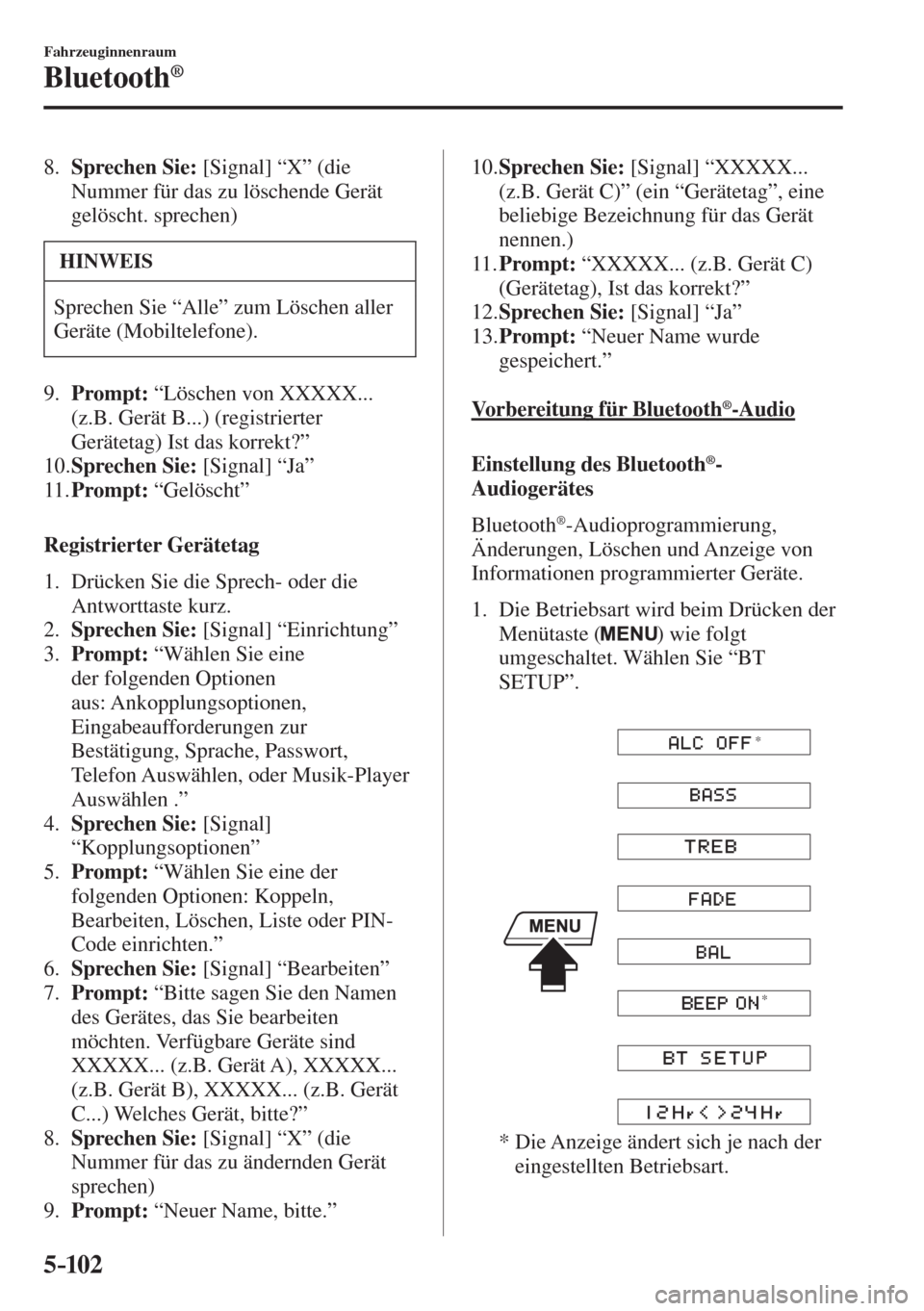

8. Sprechen Sie: [Signal] “X” (die
Nummer für das zu löschende Gerät
gelöscht. sprechen)
HINWEIS
Sprechen Sie “Alle” zum Löschen aller
Geräte (Mobiltelefone).
9. Prompt: “Löschen von XXXXX...
(z.B. Gerät B...) (registrierter
Gerätetag) Ist das korrekt?”
10. Sprechen Sie: [Signal] “Ja”
11. Prompt: “Gelöscht”

Registrierter Gerätetag
1. Drücken Sie die Sprech- oder die
Antworttaste kurz.
2. Sprechen Sie: [Signal] “Einrichtung”
3. Prompt: “Wählen Sie eine
der folgenden Optionen
aus: Ankopplungsoptionen,
Eingabeaufforderungen zur
Bestätigung, Sprache, Passwort,
Telefon Auswählen, oder Musik-Player
Auswählen .”
4. Sprechen Sie: [Signal]
“Kopplungsoptionen”
5. Prompt: “Wählen Sie eine der
folgenden Optionen: Koppeln,
Bearbeiten, Löschen, Liste oder PIN-
Code einrichten.”
6. Sprechen Sie: [Signal] “Bearbeiten”
7. Prompt: “Bitte sagen Sie den Namen
des Gerätes, das Sie bearbeiten
möchten. Verfügbare Geräte sind
XXXXX... (z.B. Gerät A), XXXXX...
(z.B. Gerät B), XXXXX... (z.B. Gerät
C...) Welches Gerät, bitte?”
8. Sprechen Sie: [Signal] “X” (die
Nummer für das zu ändernden Gerät
sprechen)
9. Prompt: “Neuer Name, bitte.”
10. Sprechen Sie: [Signal] “XXXXX...
(z.B. Gerät C)” (ein “Gerätetag”, eine
beliebige Bezeichnung für das Gerät
nennen.)
11. Prompt: “XXXXX... (z.B. Gerät C)
(Gerätetag), Ist das korrekt?”
12. Sprechen Sie: [Signal] “Ja”
13. Prompt: “Neuer Name wurde
gespeichert.”

Vorbereitung für Bluetooth ® -Audio
Einstellung des Bluetooth
® -
Audiogerätes
Bluetooth
® -Audioprogrammierung,
Änderungen, Löschen und Anzeige von
Informationen programmierter Geräte.

1. Die Betriebsart wird beim Drücken der
Menütaste (
) wie folgt
umgeschaltet. Wählen Sie “ BT
SETUP ”.


*
*

* Die Anzeige ändert sich je nach der
eingestellten Betriebsart.


5–103
Fahrzeuginnenraum
Bluetooth®
2. Stellen Sie die gewünschte Betriebsart
mit dem Audioreglerknopf ein.



Anzeige Betriebsart Funktion

PAIR
DEVICE Programmierungsmodus
Programmierung
des Bluetooth ® -
Audiogerätes
LINK
CHANGE Verbindungsänderungsbetriebsart
Ändern der
Verbindung auf
das Bluetooth
® -
Audiogerät
PAIR
DELETE Pairinglöschbetriebsart Löschen der
Verbindung
mit dem
Bluetooth ® -
Audiogerät
DEVICE
INFO Anzeigebetriebsart der
Geräteinformationen Informationsanzeige
des Bluetooth ® -
Gerätes des
Fahrzeuges

3. Drücken Sie zum Einstellen der
Betriebsart den Audioreglerknopf.

Programmierung des Bluetooth ® -
Audiogerätes
Ein Bluetooth
® -Audiogerät muss auf
das Bluetooth ® -Gerät des Fahrzeugs
programmiert werden, um dessen
Audioaufzeichnungen über die
Fahrzeuglautsprecher wiedergeben zu
können.
Für das Fahrzeug lassen sich maximal
sieben Geräte, einschließlich Bluetooth
® -
Audiogeräte und Freisprecheinrichtungen
programmieren.
HINWEIS
  Falls ein Bluetooth ® -Gerät bereits als
Freisprecheinrichtung programmiert
wurde und das Gerät auch als
Bluetooth
® -Audiogerät verwendet
wird, ist keine Neuprogrammierung
notwendig. Oder umgekehrt
eine Neuprogrammierung als
Freisprecheinrichtung ist nicht
notwendig, wenn das Gerät
bereits als Bluetooth
® -Audiogerät
programmiert worden ist.
  Eine Geräteregistrierung ist auch mit
Spracherkennung möglich.
Für die Bedienung eines Bluetooth
® -
Audiogerätes wird auf dessen
Bedienungsanleitung verwiesen.
Gewisse Bluetooth
® -Audiogeräte besitzen
einen PIN-Code (vier Zahlen). Dazu wird
auf die Bedienungsanleitung des Gerätes
verwiesen, weil die Programmierung
von Geräten mit oder ohne PIN-Codes
verschieden ist.


5–104
Fahrzeuginnenraum
Bluetooth®

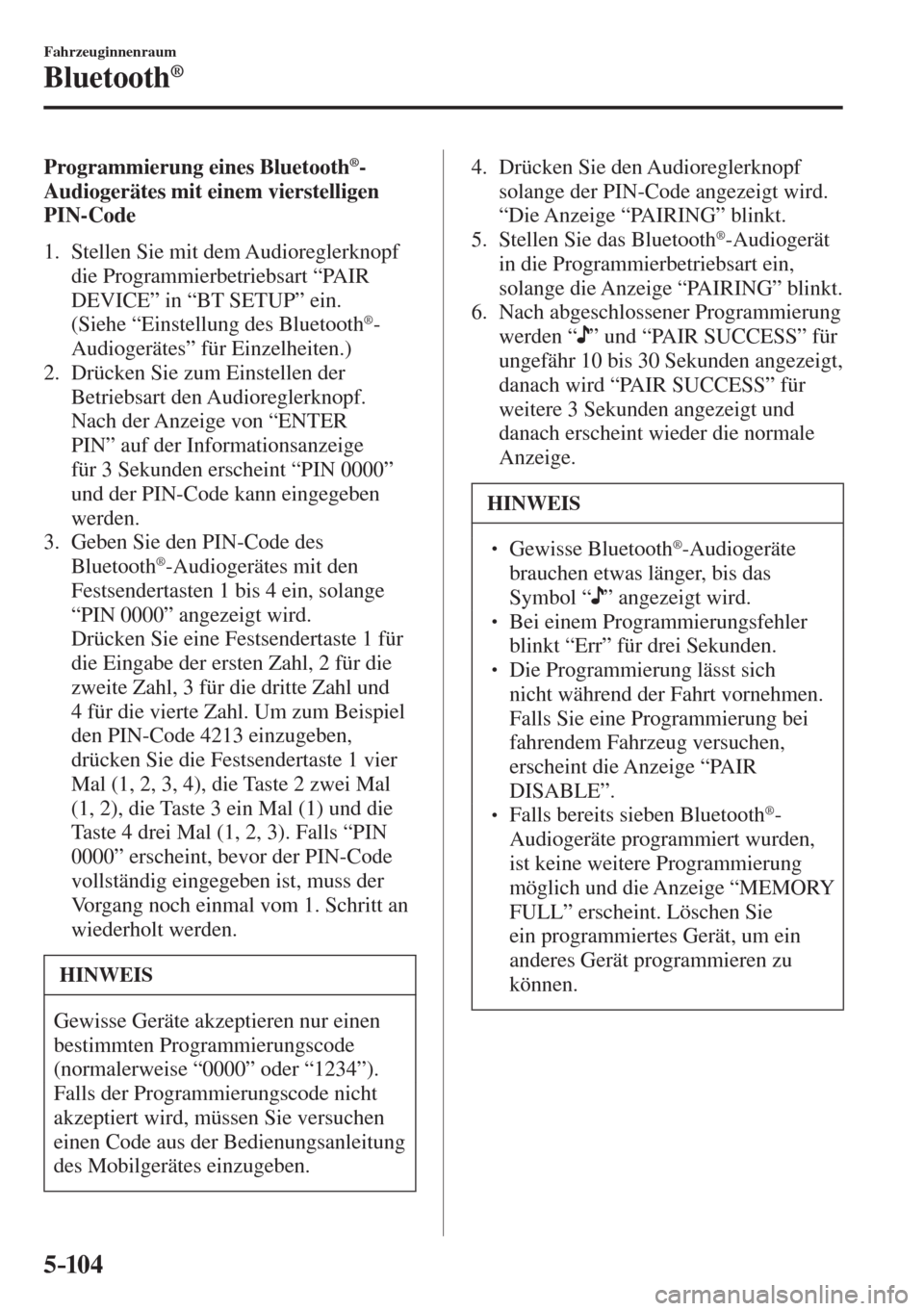

Programmierung eines Bluetooth ® -
Audiogerätes mit einem vierstelligen
PIN-Code
1. Stellen Sie mit dem Audioreglerknopf
die Programmierbetriebsart “ PAIR
DEVICE ” in “ BT SETUP ” ein.
(Siehe “Einstellung des Bluetooth
® -
Audiogerätes” für Einzelheiten.)
2. Drücken Sie zum Einstellen der
Betriebsart den Audioreglerknopf.
Nach der Anzeige von “ ENTER
PIN ” auf der Informationsanzeige
für 3 Sekunden erscheint “ PIN 0000 ”
und der PIN-Code kann eingegeben
werden.
3. Geben Sie den PIN-Code des
Bluetooth
® -Audiogerätes mit den
Festsendertasten 1 bis 4 ein, solange
“ PIN 0000 ” angezeigt wird.
Drücken Sie eine Festsendertaste 1 für
die Eingabe der ersten Zahl, 2 für die
zweite Zahl, 3 für die dritte Zahl und
4 für die vierte Zahl. Um zum Beispiel
den PIN-Code 4213 einzugeben,
drücken Sie die Festsendertaste 1 vier
Mal (1, 2, 3, 4), die Taste 2 zwei Mal
(1, 2), die Taste 3 ein Mal (1) und die
Taste 4 drei Mal (1, 2, 3). Falls “ PIN
0000 ” erscheint, bevor der PIN-Code
vollständig eingegeben ist, muss der
Vorgang noch einmal vom 1. Schritt an
wiederholt werden.
HINWEIS
Gewisse Geräte akzeptieren nur einen
bestimmten Programmierungscode
(normalerweise “0000” oder “1234”).
Falls der Programmierungscode nicht
akzeptiert wird, müssen Sie versuchen
einen Code aus der Bedienungsanleitung
des Mobilgerätes einzugeben. 4. Drücken Sie den Audioreglerknopf
solange der PIN-Code angezeigt wird.
“Die Anzeige “ PAIRING ” blinkt.
5. Stellen Sie das Bluetooth
® -Audiogerät
in die Programmierbetriebsart ein,
solange die Anzeige “ PAIRING ” blinkt.
6. Nach abgeschlossener Programmierung
werden “
” und “ PAIR SUCCESS ” für
ungefähr 10 bis 30 Sekunden angezeigt,
danach wird “ PAIR SUCCESS ” für
weitere 3 Sekunden angezeigt und
danach erscheint wieder die normale
Anzeige.
HINWEIS
  Gewisse Bluetooth ® -Audiogeräte
brauchen etwas länger, bis das
Symbol “
” angezeigt wird.   Bei einem Programmierungsfehler
blinkt “ Err ” für drei Sekunden.
  Die Programmierung lässt sich
nicht während der Fahrt vornehmen.
Falls Sie eine Programmierung bei
fahrendem Fahrzeug versuchen,
erscheint die Anzeige “ PAIR
DISABLE ”.
  Falls bereits sieben Bluetooth ® -
Audiogeräte programmiert wurden,
ist keine weitere Programmierung
möglich und die Anzeige “ MEMORY
FULL ” erscheint. Löschen Sie
ein programmiertes Gerät, um ein
anderes Gerät programmieren zu
können.
