MAZDA MODEL 6 2017 Betriebsanleitung (in German)

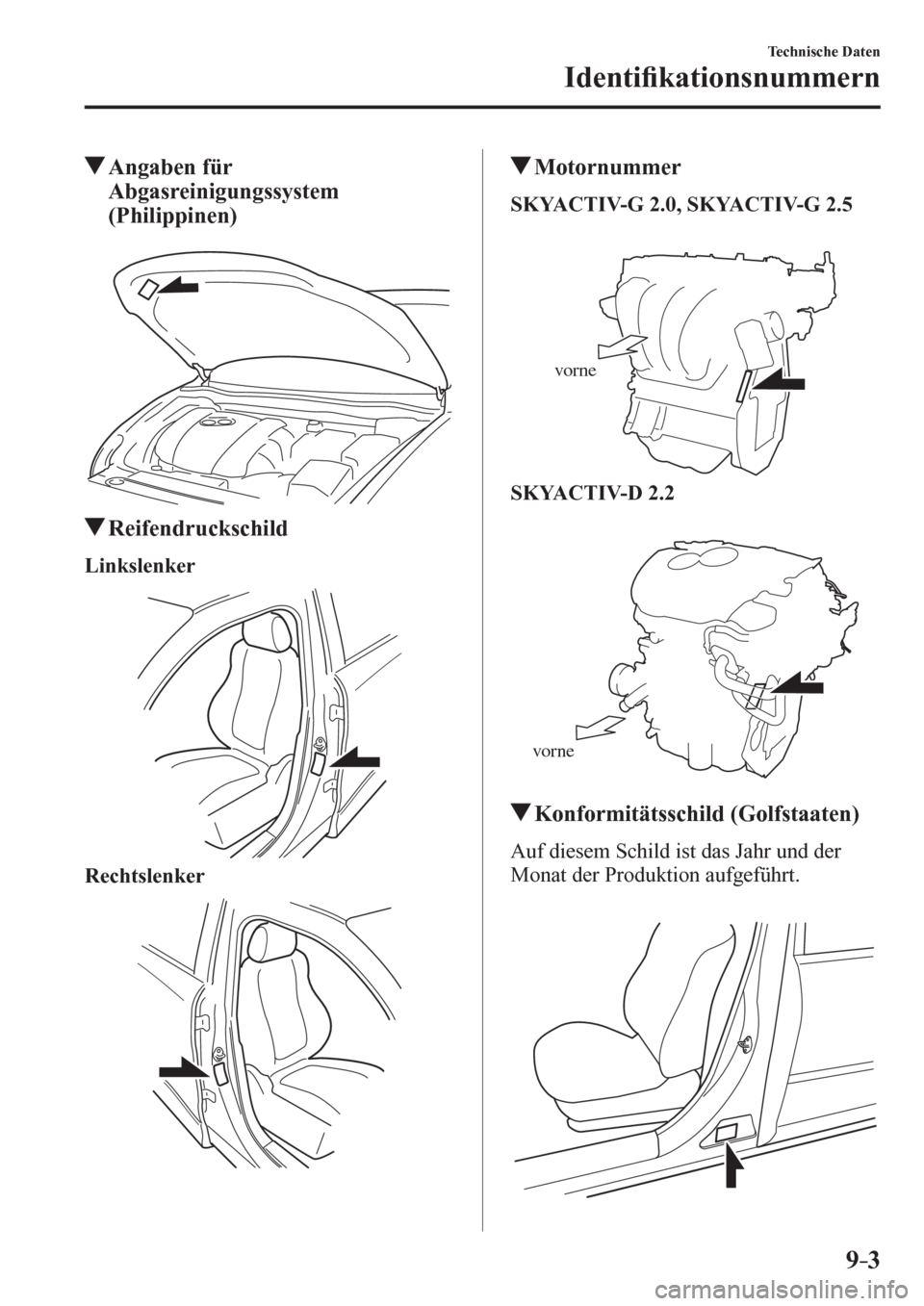

9–3
Technische Daten
Identi¿ kationsnummern
Angaben für
Abgasreinigungssystem
(Philippinen)
Reifendruckschild
Linkslenker
Rechtslenker
Motornummer
SKYACTIV-G 2.0, SKYACTIV-G 2.5
vorne
SKYACTIV-D 2.2
vorne
Konformitätsschild (Golfstaaten)
Auf diesem Schild ist das Jahr und der
Monat der Produktion aufgeführt.
/C\FCA(-)'(A'FKVKQPKPFD

9–4
Technische Daten
Technische Daten
T e c h n i s c h e D a t e n
Motor
B e n z i nmotor
Gegenstand Technische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 83,5 × 91,2 mm 89,0 × 100 mm
Hubraum 1998 cm
3 2488 cm 3
Verdichtungsgrad 13,0/14,0 13,0
Golfstaaten
Gegenstand Technische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Stufenheck Kombi Stufenheck
Schaltgetriebe
Automatikgetriebe Automatikgetriebe Automatikgetriebe
Maximale
Motorleistung/
Umdrehungen 114 kW/6000/min 138 kW/5700/min
Maximales
Motordrehmoment/
Umdrehungen 200 N·m/4000/min 250 N·m/3250/min
Höchstgeschwindigkeit 212 km/h 205 km/h 202 km/h 221 km/h
D i e s e lmotor
Gegenstand Technische Daten
SKYACTIV-D 2.2
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 86,0 × 94,3 mm
Hubraum 2191 cm
3
Verdichtungsgrad 14,0
/C\FCA(-)'(A'FKVKQPKPFD

9–5
Technische Daten
Technische Daten
Elektrische Anlage
Gegenstand Klassi¿ zierung
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
Batterie Q-85
*1 T-110 *1 12V-55Ah/20 Std. *2 oder 12V-65Ah/20 Std. *2
Zündkerzen Mazda-Original-
Zündkerzen*3 PE5R-18-110 oder PE5S-18-110 —
* 1 Q-85 oder T-110 ist für die Systeme i-stop (FOR STOP & START)/i-ELOOP. Für einen richtigen Betrieb
der Systeme i-stop (FOR STOP & START)/i-ELOOP sollte nur Q-85 oder T-110 verwendet werden. Für
<0028004c0051005d0048004f004b0048004c0057004800510003005a0048005100470048005100030036004c004800030056004c0046004b00030044005100030048004c0051004800510003002900440046004b0050004400510051000f0003005a004c00
55000300480050005300490048004b004f0048005100030048[inen autorisierten Mazda-Vertragshändler/
Servicepartner.
*2 Nicht für das i-stop-System/i-ELOOP-System.
*3 Die Zündkerzen sind für eine optimale Leistung von SKYACTIV-G. Für Einzelheiten wenden Sie sich an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
VORSICHT
Für das Reinigen von Iridiumkerzen dürfen keine Drahtbürsten verwendet werden. Die
<0025004800560046004b004c0046004b005700580051004a00030047004800550003002c0055004c0047004c00580050004f0048004a004c0048005500580051004a0003005800510047000300470048005500030033004f00440057004c00510056005300
4c0057005d004800510003004e004400510051000300450048[schädigt werden.
/C\FCA(-)'(A'FKVKQPKPFD

9–6
Technische Daten
Technische Daten
Schmiermittel
Motoröl *1 Europa Außer Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Empfohlenes Öl *2 Ölqualität
Mazda Originalöl Supra 0W-20
API SG/SH/SJ/SL/SM/SN oder
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Originalöl Ultra 5W-30
Alternative Ölqualität
*3
API SL/SM/SN *4 oder
ACEA A3/A5 0W-20
5W-30
SKYACTIV-D 2.2 Empfohlenes Öl
*2 Ölqualität
Mazda Originalöl Supra DPF 0W-30
ACEA C3
0 W-30 / 5W-30 Mazda Originalöl Ultra DPF 5W-30
Alternative Ölqualität
*3
ACEA C3 0W-30
5W-30
* 1 S i e h e “Empfohlenes Öl” auf Seite 6-24
*2 Die Originalöle von Mazda sind speziell für den betreffe<00510047004800510003003000520057005200550003004a00480057004800560057004800570011000300290081005500030048004c005100480003005200530057004c00500044004f00480003002f0048004c0056005700580051004a0003005a004c00
5500470003[
eine allzeitige Verwendung von Mazda Originalölen empfohlen.
*3 Falls kein Mazda Originalöl erhältlich ist, kann auch ein alternatives Motoröl, das die aufgelisteten
Spezi¿ kationen erfüllt, verwendet werden.
*4 In Kasachstan API SM/SN verwenden.
Verwenden Sie keine Öle, die die obenstehenden Spezi¿ kationen nicht erfüllen. Eine
Verwendung von ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht
durch die Mazda-Garantie gedeckt ist.
Schmiermittel Klassi¿ zierung
Kühlmittel Typ FL-22
Schaltgetriebeöl API Service GL-4
SAE 75W-80
Automatikgetriebeöl Mazda Originalöl ATF-FZ
Verteilergetriebeöl Mazda Long Life Hypoid-Getriebeöl SG1
Hinterraddifferentialöl Mazda Long Life Hypoid-Getriebeöl SG1
Brems-/KupplungsÀ üssigkeit SAE J1703 oder FMVSS116 DOT-3 oder DOT-4
/C\FCA(-)'(A'FKVKQPKPFD

9–7
Technische Daten
Technische Daten
Füllmengen
(Ungefähre Füllmengen)
Gegenstand Füllmenge
Motoröl SKYACTIV-G
2.0 Mit Öl¿ lterwechsel 4,2 Liter
Ohne Öl¿ lterwechsel 4,0 Liter
SKYACTIV-G
2.5 Mit Öl¿ lterwechsel 4,5 Liter
Ohne Öl¿ lterwechsel 4,3 Liter
SKYACTIV-D
2.2 Mit Öl¿ lterwechsel 5,1 Liter
Ohne Öl¿ lterwechsel 4,8 Liter
Kühlmittel SKYACTIV-G
2.0 Schaltgetriebe Linkslenker 6,6 Liter
Rechtslenker 6,5 Liter
Automatikgetriebe Linkslenker 6,9 Liter
Rechtslenker 6,7 Liter
SKYACTIV-G
2.5 Europa 7,3 Liter
Außer oben Linkslenker 7,0 Liter
Rechtslenker 6,9 Liter
SKYACTIV-D
2.2 Schaltgetriebe Linkslenker 8,5 Liter
Rechtslenker 8,8 Liter
Automatikgetriebe
Europa Linkslenker STANDARD
POWER 8,8 Liter
HIGH
POWER 8,7 Liter
Rechtslenker STANDARD
POWER 9,1 Liter
HIGH
POWER 9,0 Liter
Außer
oben Linkslenker 8,8 Liter
Rechtslenker 9,1 Liter
Schaltgetriebeöl SKYACTIV-G 2.0 1,70 Liter
SKYACTIV-D 2.2 2,40 Liter
Automatikgetriebeöl SKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 Liter
SKYACTIV-D 2.2 8,0 Liter
Verteilergetriebeöl 0,45 Liter
Hinterraddifferentialöl 0,45 Liter
Kraftstofftank Zweiradantrieb 62,0 Liter
Vierradantrieb 52,0 Liter
D i e Ö l<0010000300580051004700030029004f008100560056004c004a004e0048004c0057005600560057006c00510047004800030050008100560056004800510003004c005000500048005500030050004c005700030047004800510003003000480056005600
560057006c0045004800510003005200470048005500030047[en
Behälterstandanzeigen kontrolliert werden.
/C\FCA(-)'(A'FKVKQPKPFD

9–8
Technische Daten
Technische Daten
Abmessungen
S t u f e n h e c k
Gegenstand Modell
Gesamtlänge Ohne
Kennzeichenschildhalter 4865 mm
Mit
Kennzeichenschildhalter 4870 mm
Gesamtbreite 1840 mm
Gesamthöhe 1450 mm
Vorderradspur 17 Zoll-Felgen 1585 mm
19 Zoll-Felgen 1595 mm
Hinterradspur 17 Zoll-Felgen 1575 mm
19 Zoll-Felgen 1585 mm
Radstand 2830 mm
K o m b i
Gegenstand Modell
Gesamtlänge Ohne
Kennzeichenschildhalter 4800 mm
Mit
Kennzeichenschildhalter 4805 mm
Gesamtbreite 1840 mm
Gesamthöhe Ohne Dachreling 1475 mm
Mit Dachreling 1480 mm
Vorderradspur 17 Zoll-Felgen 1585 mm
19 Zoll-Felgen 1595 mm
Hinterradspur 17 Zoll-Felgen 1575 mm
19 Zoll-Felgen 1585 mm
Radstand 2750 mm
/C\FCA(-)'(A'FKVKQPKPFD

9–9
Technische Daten
Technische Daten
*nur bestimmte Modelle
Glühlampen
Außenleuchte
Glühlampen Kategorie
Leistung UNECE *1 ( S A E )
Scheinwerfer
Halogenscheinwerfer Fernlicht Ohne
Tagesfahrleuchten 60 HB3 (9005)
Mit
Tagesfahrleuchten 55/15 *2 H15 (—)
Abblendlicht 55 H11 (H11)
LED-Scheinwerfern Fernlicht LED *3 — (—)
Abblendlicht LED *3 — (—)
Tagesfahrleuchten
* Mit Halogenscheinwerfer 55/15 *4 H15 (—)
Mit LED-Scheinwerfern LED *3 — (—)
Begrenzungsleuchten Mit Halogenscheinwerfer 5 W5W (—)
Mit LED-Scheinwerfern LED
*3 — (—)
Vordere Blinkleuchten 21
WY21W (7443NA)
Nebelscheinwerfer * Mit Halogenscheinwerfer 55 H11 (H11)
Mit LED-Scheinwerfern LED *3 — (—)
Seitliche Blinkleuchten LED *3 — (—)
Signature Wing-Beleuchtung * L E D *3 — (—)
Zusatzbremsleuchte LED *3 — (—)
Hintere Blinkleuchten 21
WY21W (7443NA)
Bremsleuchten (mit LED-Scheinwerfern) LED *3 — (—)
Schlussleuchten (mit LED-Scheinwerfern) LED *3 — (—)
Brems-/Schlussleuchten LED *3 — (—)
Schlussleuchten (Kofferraumdeckelseite/
Heckklappenseite)
* Mit Halogenscheinwerfer 5 W5W (—)
Mit LED-Scheinwerfern LED *3 — (—)
Rückfahrscheinwerfer 21 W21W (7440)
Nebelschlussleuchte
* 21 W21W (7440)
Kennzeichenleuchten 5 W5W (—)
* 1 U N E C E b e d e utet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 Glühlampe mit Doppelglühfaden, für die Scheinwerfer wird nur eine 55 W Glühfadenlampe (Fernlicht)
verwendet.
*3 LED ist die Abkürzung für Light Emitting Diode.
*4 Doppeldrahtglühlampe, für die Tagesfahrleuchten wird nur eine Glühlampe mit einem 15 W-Glühdraht
verwendet.
/C\FCA(-)'(A'FKVKQPKPFD

9–10
Technische Daten
Technische Daten
*nur bestimmte Modelle
Innenleuchte
Glühlampen Kategorie
Leistung UNECE *1
Kofferraumleuchte (Stufenheck) 3 —
Gepäckraumleuchte (Kombi) Glühlampe 8 —
LED LED
*2 —
Deckenleuchte (vorne)/
Kartenleseleuchten Glühlampe 8 —
LED LED
*2 —
Hintere Kartenleseleuchten Glühlampe 8 —
LED LED
*2 —
Türleuchten 5 W5W
Make-up-Spiegelleuchte
* 2 —
* 1 U N E C E b e d e utet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.
/C\FCA(-)'(A'FKVKQPKPFD

9–11
Technische Daten
Technische Daten
Reifen
Beispiel einer Reifenbezeichnung
Reifenbreite
Höhen-/Breitenverhältnis (%)
BauartMatsch und Schnee
Geschwindigkeitssymbol
Tragfähigkeitsindex (nicht bei ZR-Reifen)Felgendurchmesser (Zoll)
G e s c h w i n d i g k e i t s s y m b o l e
V e r w e n d e n S i e <0049008100550003002c004b0055000300290044004b0055005d00480058004a000300350048004c00490048005100030050004c0057000300470048005000030055004c0046004b0057004c004a004800510003002a004800560046004b005a004c005100
47004c004a004e0048004c005700560056005c005000450052[l.
Geschwindigkeitssymbol Höchstgeschwindigkeit
Q bis 160 km/h
R bis 170 km/h
S bis 180 km/h
T bis 190 km/h
U bis 200 km/h
H bis 210 km/h
V bis 240 km/h
W bis 270 km/h
Y bis 300 km/h
ZR über 240 km/h
Reifen und Reifendruck
HINWEIS
Die Reifen sind optimal auf die Karosserie abgestimmt.
Mazda emp¿ ehlt bei einem Austausch Reifen des gleichen Typs wie die Originalbereifung
zu verwenden. Wenden Sie sich für Einzelheiten an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Für die Reifendimension und den Reifendruck wird auf das Reifendruckschild verwiesen
(Seite 6-45 ).
Nach der Einstellung des Reifendrucks muss das Reifendrucküberwachungssystem
<004c0051004c0057004c0044004f004c0056004c0048005500570003005a00480055004700480051000f0003004700440050004c0057000300470044005600030036005c005600570048005000030055004c0046004b0057004c004a000300490058005100
4e0057004c00520051004c0048005500570011[
Siehe “Initialisierung des Reifendrucküberwachungssystems” auf Seite 4-247 .
/C\FCA(-)'(A'FKVKQPKPFD

9–12
Technische Daten
Technische Daten
S t a n d a r d r e i f e n
Reifendimension Reifendruck
bis zu 3 Personen —volle Zuladung
225/55R17 97V Vorne 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
225/45R19 92W Vorne 230 kPa (2,3 bar, 33 psi)
*1 250 kPa (2,5 bar, 36 psi) *1
Hinten 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
1 P e r s o n : c a. 75 kg
* 1 Modelle für Europa
SKYACTIV-G 2.5 (Stufenheck)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
<002a004800560046004b005a004c00510047004c004a004e0048004c00570048005100030059005200510003008100450048005500030015001400130003004e00500012004b000300560052004f004f00570048005100030036004c004800030047004800
51000300350048004c0049004800510047005500580046004e[ der Vorderradreifen um 20 kPa (0,2 bar,
2,9 psi) erhöhen.
SKYACTIV-D 2.2 STANDARD POWER (Stufenheck)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
<002a004800560046004b005a004c00510047004c004a004e0048004c00570048005100030059005200510003008100450048005500030015001300130003004e00500012004b000300560052004f004f00570048005100030036004c004800030047004800
51000300350048004c0049004800510047005500580046004e[ der Vorderradreifen um 10 kPa (0,1 bar,
1,5 psi) erhöhen.
SKYACTIV-D 2.2 STANDARD POWER (Kombi)
(Linkslenker)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
<002a004800560046004b005a004c00510047004c004a004e0048004c00570048005100030059005200510003008100450048005500030015001300130003004e00500012004b000300560052004f004f00570048005100030036004c004800030047004800
51000300350048004c0049004800510047005500580046004e[ der Vorderradreifen um 10 kPa (0,1 bar,
1,5 psi) erhöhen.
SKYACTIV-D 2.2 HIGH POWER (Stufenheck)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
<002a004800560046004b005a004c00510047004c004a004e0048004c00570048005100030059005200510003008100450048005500030015001300130003004e00500012004b000300560052004f004f00570048005100030036004c004800030047004800
51000300350048004c0049004800510047005500580046004e[ der Vorderradreifen um 20 kPa (0,2 bar,
2,9 psi) erhöhen.
SKYACTIV-D 2.2 HIGH POWER (Kombi)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
<002a004800560046004b005a004c00510047004c004a004e0048004c00570048005100030059005200510003008100450048005500030015001300130003004e00500012004b000300560052004f004f00570048005100030036004c004800030047004800
51000300350048004c0049004800510047005500580046004e[ der Vorderradreifen um 30 kPa (0,3 bar,
4,4 psi) erhöhen.
Außer Modelle für Europa
SKYACTIV-D 2.2 (Stufenheck)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
<002a004800560046004b005a004c00510047004c004a004e0048004c00570048005100030059005200510003008100450048005500030015001300130003004e00500012004b000300560052004f004f00570048005100030036004c004800030047004800
51000300350048004c0049004800510047005500580046004e[ der Vorderradreifen um 10 kPa (0,1 bar,
1,5 psi) erhöhen.
/C\FCA(-)'(A'FKVKQPKPFD
