MAZDA MODEL 6 2017 Handleiding (in Dutch)

5–4
Interieurvoorzieningen
Klimaatregelsysteem
Kiezen van de luchtstroomfunctie

Dashboardluchtroosters
Dashboard- en vloerluchtroosters
VloerluchtroostersOntwasemings- en vloerluchtroosters
Ontwasemingsluchtroosters
* Met achterste luchtroosters

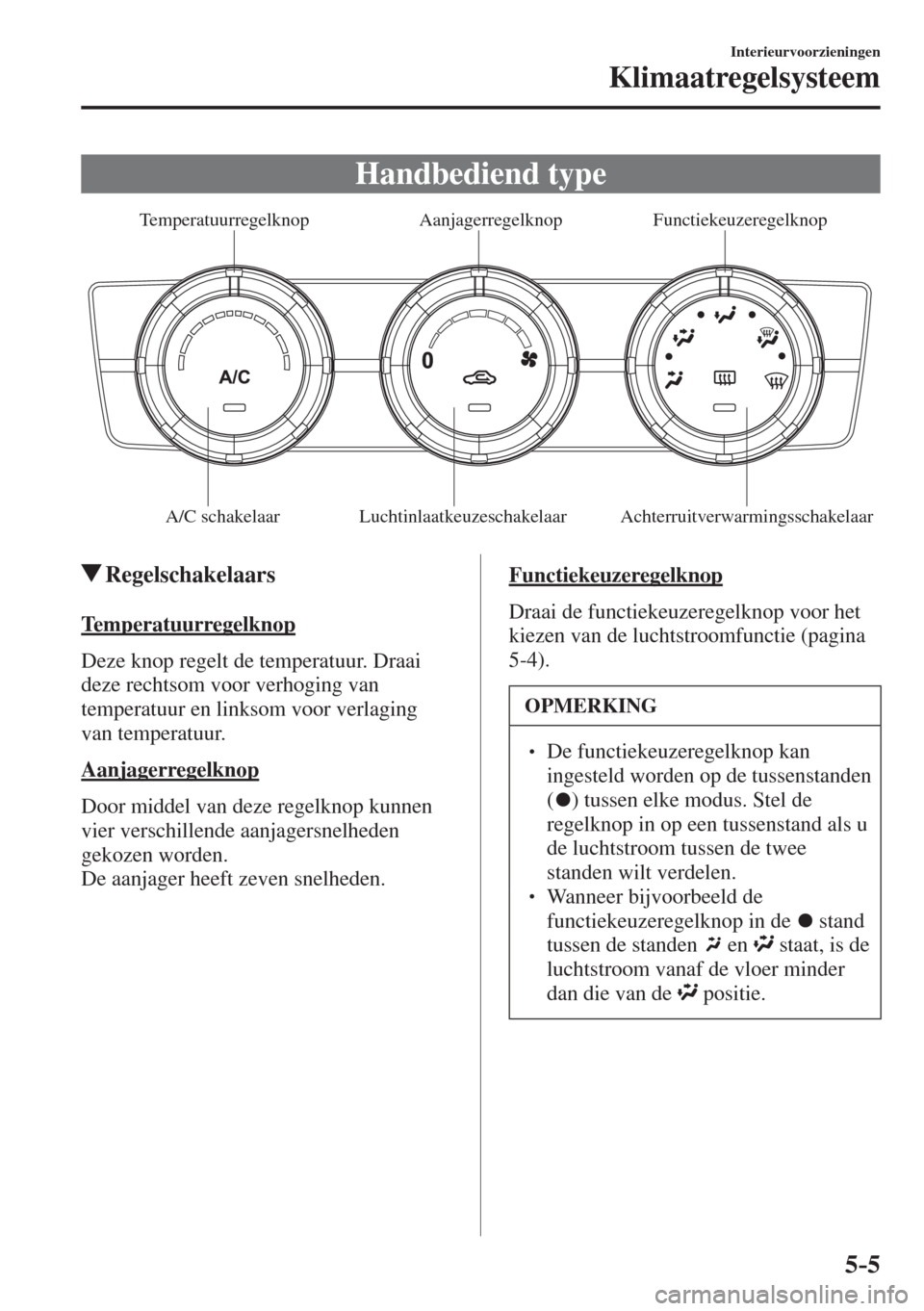

5–5
Interieurvoorzieningen
Klimaatregelsysteem
Handbediend type
A/C schakelaar Luchtinlaatkeuzeschakelaar Achterruitverwarmingsschakelaar
Functiekeuzeregelknop Aanjagerregelknop Temperatuurregelknop

Regelschakelaars
Temperatuurregelknop
Deze knop regelt de temperatuur. Draai
deze rechtsom voor verhoging van
temperatuur en linksom voor verlaging
van temperatuur.
Aanjagerregelknop
Door middel van deze regelknop kunnen
vier verschillende aanjagersnelheden
gekozen worden.
De aanjager heeft zeven snelheden.
Functiekeuzeregelknop
Draai de functiekeuzeregelknop voor het
kiezen van de luchtstroomfunctie (pagina
5-4 ).
OPMERKING
  De functiekeuzeregelknop kan
ingesteld worden op de tussenstanden
(
) tussen elke modus. Stel de
regelknop in op een tussenstand als u
de luchtstroom tussen de twee
standen wilt verdelen.
  Wanneer bijvoorbeeld de
functiekeuzeregelknop in de
stand
tussen de standen
en staat, is de
luchtstroom vanaf de vloer minder
dan die van de
positie.

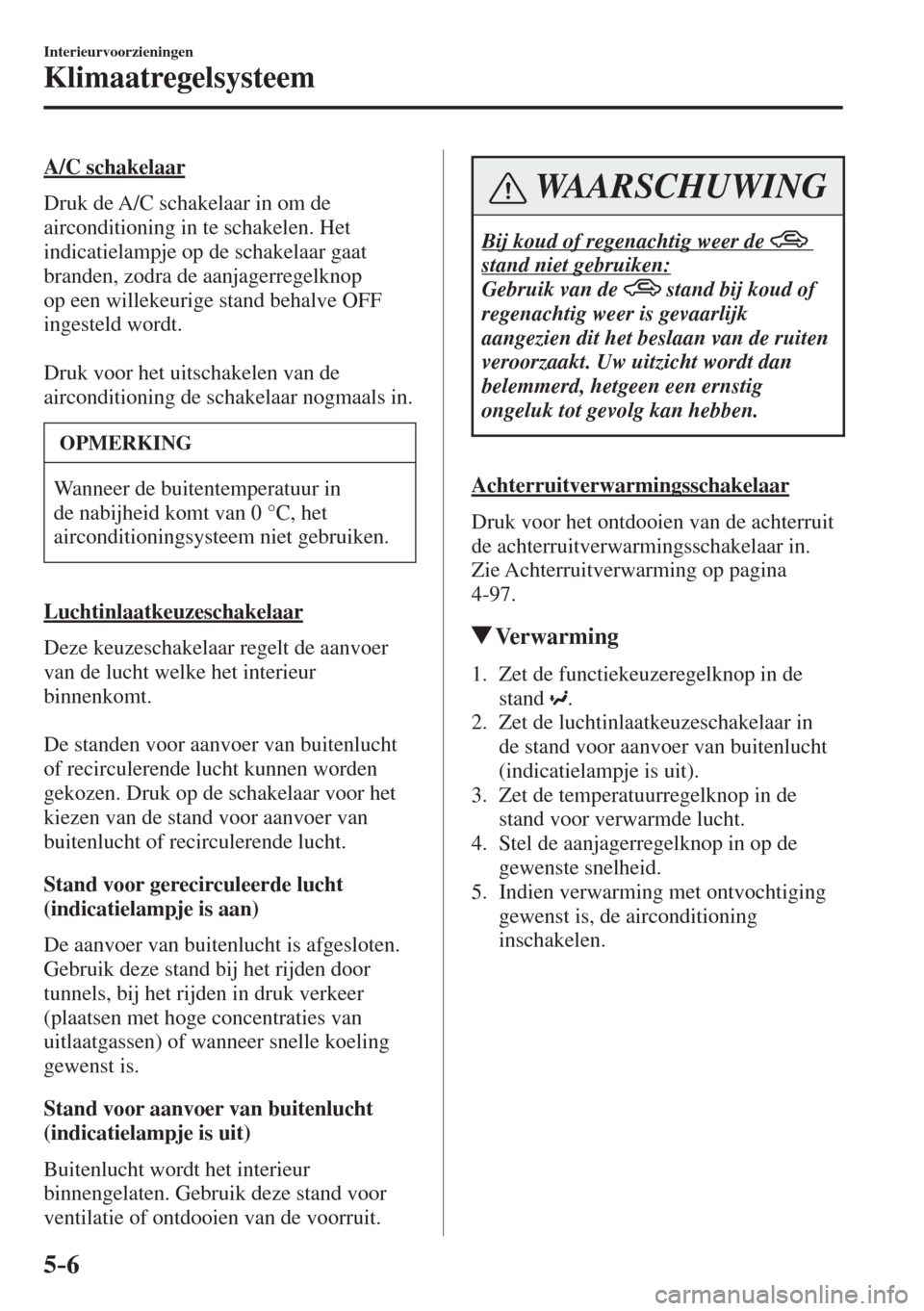

5–6
Interieurvoorzieningen
Klimaatregelsysteem
A/C schakelaar
Druk de A/C schakelaar in om de
airconditioning in te schakelen. Het
indicatielampje op de schakelaar gaat
branden, zodra de aanjagerregelknop
op een willekeurige stand behalve OFF
ingesteld wordt.

Druk voor het uitschakelen van de
airconditioning de schakelaar nogmaals in.
OPMERKING
Wanneer de buitentemperatuur in
de nabijheid komt van 0 °C, het
airconditioningsysteem niet gebruiken.
Luchtinlaatkeuzeschakelaar
Deze keuzeschakelaar regelt de aanvoer
van de lucht welke het interieur
binnenkomt.

De standen voor aanvoer van buitenlucht
of recirculerende lucht kunnen worden
gekozen. Druk op de schakelaar voor het
kiezen van de stand voor aanvoer van
buitenlucht of recirculerende lucht.
Stand voor gerecirculeerde lucht
(indicatielampje is aan)
De aanvoer van buitenlucht is afgesloten.
Gebruik deze stand bij het rijden door
tunnels, bij het rijden in druk verkeer
(plaatsen met hoge concentraties van
uitlaatgassen) of wanneer snelle koeling
gewenst is.
Stand voor aanvoer van buitenlucht
(indicatielampje is uit)
Buitenlucht wordt het interieur
binnengelaten. Gebruik deze stand voor
ventilatie of ontdooien van de voorruit.
WAARSCHUWING
Bij koud of regenachtig weer de
stand niet gebruiken:
Gebruik van de
stand bij koud of
regenachtig weer is gevaarlijk
aangezien dit het beslaan van de ruiten
veroorzaakt. Uw uitzicht wordt dan
belemmerd, hetgeen een ernstig
ongeluk tot gevolg kan hebben.
Achterruitverwarmingsschakelaar
Druk voor het ontdooien van de achterruit
de achterruitverwarmingsschakelaar in.
Zie Achterruitverwarming op pagina
4-97 .
Verwarming
1. Zet de functiekeuzeregelknop in de
stand
.
2. Zet de luchtinlaatkeuzeschakelaar in
de stand voor aanvoer van buitenlucht
(indicatielampje is uit).
3. Zet de temperatuurregelknop in de
stand voor verwarmde lucht.
4. Stel de aanjagerregelknop in op de
gewenste snelheid.
5. Indien verwarming met ontvochtiging
gewenst is, de airconditioning
inschakelen.

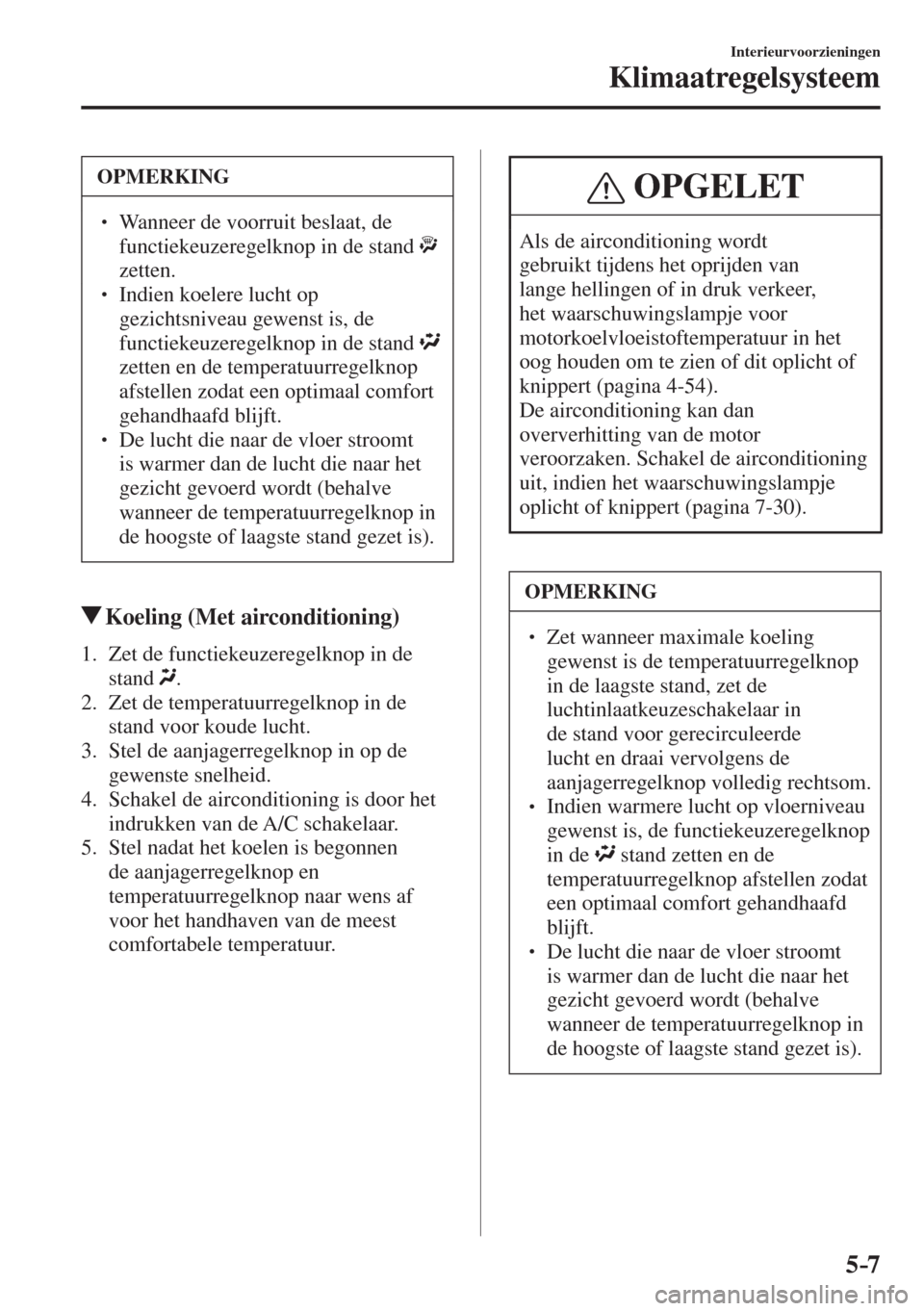

5–7
Interieurvoorzieningen
Klimaatregelsysteem
OPMERKING
  Wanneer de voorruit beslaat, de
functiekeuzeregelknop in de stand

zetten.
  Indien koelere lucht op
gezichtsniveau gewenst is, de
functiekeuzeregelknop in de stand

zetten en de temperatuurregelknop
afstellen zodat een optimaal comfort
gehandhaafd blijft.
  De lucht die naar de vloer stroomt
is warmer dan de lucht die naar het
gezicht gevoerd wordt (behalve
wanneer de temperatuurregelknop in
de hoogste of laagste stand gezet is).
Koeling (Met airconditioning)
1. Zet de functiekeuzeregelknop in de
stand
.
2. Zet de temperatuurregelknop in de
stand voor koude lucht.
3. Stel de aanjagerregelknop in op de
gewenste snelheid.
4. Schakel de airconditioning is door het
indrukken van de A/C schakelaar.
5. Stel nadat het koelen is begonnen
de aanjagerregelknop en
temperatuurregelknop naar wens af
voor het handhaven van de meest
comfortabele temperatuur.

OPGELET
Als de airconditioning wordt
gebruikt tijdens het oprijden van
lange hellingen of in druk verkeer,
het waarschuwingslampje voor
motorkoelvloeistoftemperatuur in het
oog houden om te zien of dit oplicht of
knippert (pagina 4-54 ).
De airconditioning kan dan
oververhitting van de motor
veroorzaken. Schakel de airconditioning
uit, indien het waarschuwingslampje
oplicht of knippert (pagina 7-30 ).
OPMERKING

 Zet wanneer maximale koeling
gewenst is de temperatuurregelknop
in de laagste stand, zet de
luchtinlaatkeuzeschakelaar in
de stand voor gerecirculeerde
lucht en draai vervolgens de
aanjagerregelknop volledig rechtsom.
  Indien warmere lucht op vloerniveau
gewenst is, de functiekeuzeregelknop
in de
stand zetten en de
temperatuurregelknop afstellen zodat
een optimaal comfort gehandhaafd
blijft.
  De lucht die naar de vloer stroomt
is warmer dan de lucht die naar het
gezicht gevoerd wordt (behalve
wanneer de temperatuurregelknop in
de hoogste of laagste stand gezet is).

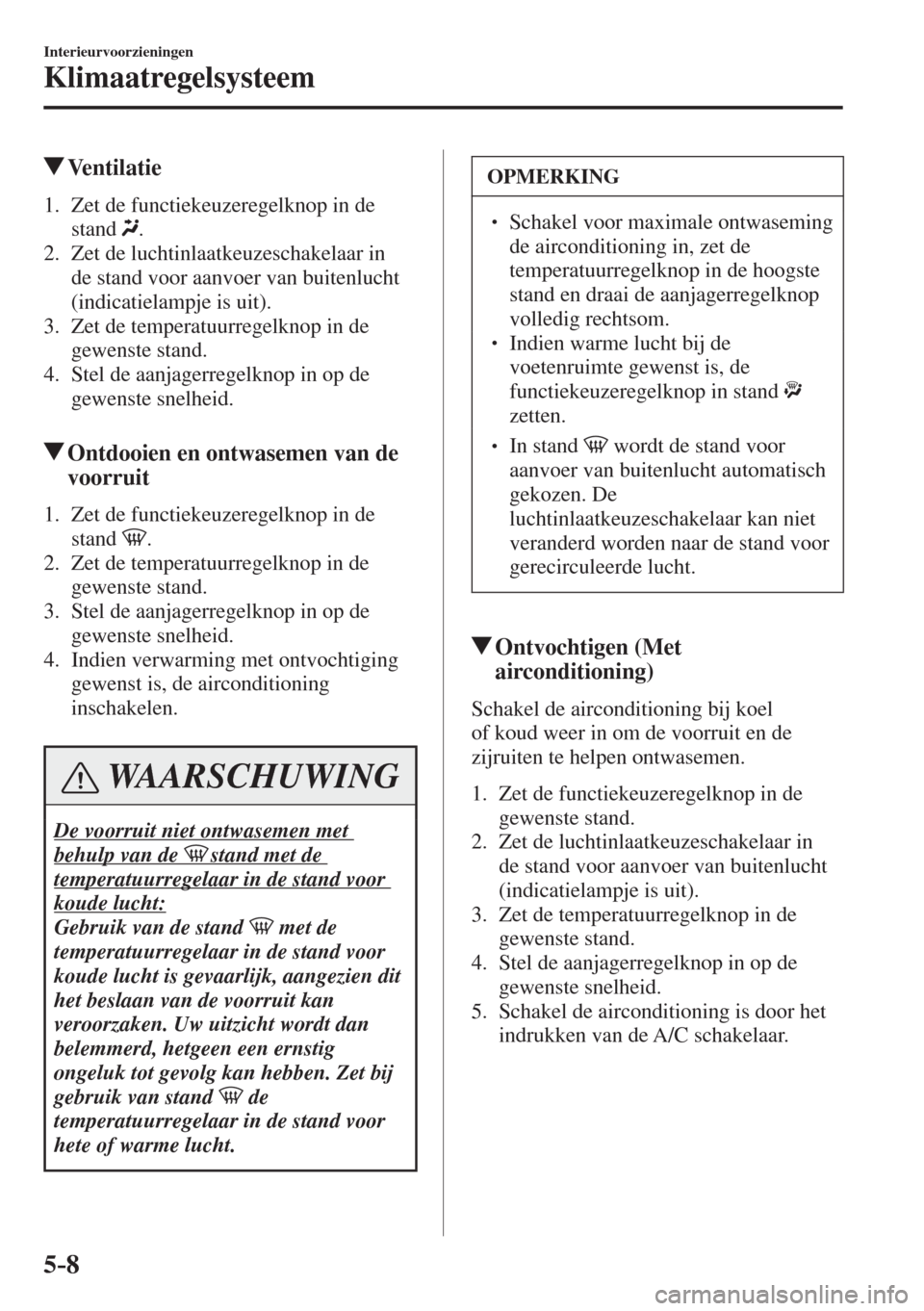

5–8
Interieurvoorzieningen
Klimaatregelsysteem
Ventilatie
1. Zet de functiekeuzeregelknop in de
stand
.
2. Zet de luchtinlaatkeuzeschakelaar in
de stand voor aanvoer van buitenlucht
(indicatielampje is uit).
3. Zet de temperatuurregelknop in de
gewenste stand.
4. Stel de aanjagerregelknop in op de
gewenste snelheid.

Ontdooien en ontwasemen van de
voorruit
1. Zet de functiekeuzeregelknop in de
stand
.
2. Zet de temperatuurregelknop in de
gewenste stand.
3. Stel de aanjagerregelknop in op de
gewenste snelheid.
4. Indien verwarming met ontvochtiging
gewenst is, de airconditioning
inschakelen.

WAARSCHUWING
De voorruit niet ontwasemen met
behulp van de stand met de
temperatuurregelaar in de stand voor
koude lucht:
Gebruik van de stand
met de
temperatuurregelaar in de stand voor
koude lucht is gevaarlijk, aangezien dit
het beslaan van de voorruit kan
veroorzaken. Uw uitzicht wordt dan
belemmerd, hetgeen een ernstig
ongeluk tot gevolg kan hebben. Zet bij
gebruik van stand
de
temperatuurregelaar in de stand voor
hete of warme lucht.
OPMERKING
  Schakel voor maximale ontwaseming
de airconditioning in, zet de
temperatuurregelknop in de hoogste
stand en draai de aanjagerregelknop
volledig rechtsom.
  Indien warme lucht bij de
voetenruimte gewenst is, de
functiekeuzeregelknop in stand

zetten.
  In stand wordt de stand voor
aanvoer van buitenlucht automatisch
gekozen. De
luchtinlaatkeuzeschakelaar kan niet
veranderd worden naar de stand voor
gerecirculeerde lucht.
Ontvochtigen (Met
airconditioning)
Schakel de airconditioning bij koel
of koud weer in om de voorruit en de
zijruiten te helpen ontwasemen.

1. Zet de functiekeuzeregelknop in de
gewenste stand.
2. Zet de luchtinlaatkeuzeschakelaar in
de stand voor aanvoer van buitenlucht
(indicatielampje is uit).
3. Zet de temperatuurregelknop in de
gewenste stand.
4. Stel de aanjagerregelknop in op de
gewenste snelheid.
5. Schakel de airconditioning is door het
indrukken van de A/C schakelaar.

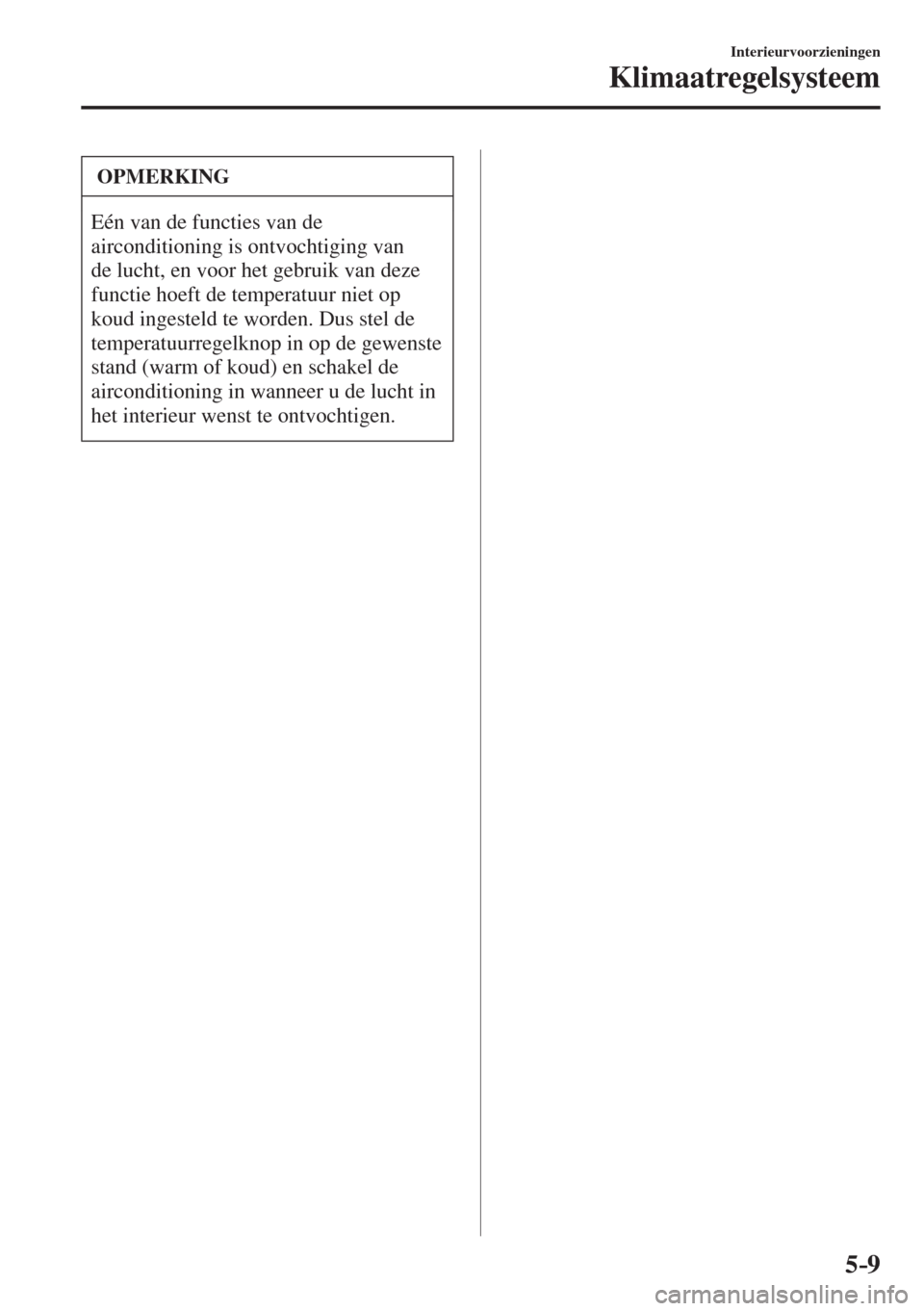

5–9
Interieurvoorzieningen
Klimaatregelsysteem
OPMERKING
Eén van de functies van de
airconditioning is ontvochtiging van
de lucht, en voor het gebruik van deze
functie hoeft de temperatuur niet op
koud ingesteld te worden. Dus stel de
temperatuurregelknop in op de gewenste
stand (warm of koud) en schakel de
airconditioning in wanneer u de lucht in
het interieur wenst te ontvochtigen.


5–10
Interieurvoorzieningen
Klimaatregelsysteem
Volautomatisch type
Klimaatregelinginformatie wordt getoond op de display.
Luchtstromingdisplay Temperatuurinstellingdisplay (Bestuurderszijde)
Functiekeuzedisplay Display van
airconditioningmodus
Temperatuurinstellingdisplay (Passagierszijde)
Luchtinlaatkeuzeschakelaar
(stand voor recirculerende lucht)
Luchtinlaatkeuzeschakelaar(stand voor aanvoer
van buitenlucht) Bestuurderstemperatuurregelknop
AUTO schakelaar
Functiekeuzeregelknop
AanjagerregelschakelaarOFF
schakelaarVoorruitontwasemingsschakelaar
AchterruitverwarmingsschakelaarPassagierstemperatuurregelknop
DUAL schakelaar A/C schakelaar

Regelschakelaars
AUTO schakelaar
Door het indrukken van de AUTO
schakelaar zullen de volgende functies
automatisch overeenkomstig de gekozen
ingestelde temperatuur geregeld worden:



 Luchtstroomtemperatuur



 Hoeveelheid luchtstroming



 Keuze van de luchtstroomfunctie



 Keuze van aanvoer van buitenlucht/
recirculerende lucht



 Werking van de airconditioning



 Selecteren van A/C of A/C ECO
OPMERKING
AUTO schakelaar indicatielampje

 Wanneer het systeem ingeschakeld
is, geeft dit automatische regeling
aan en het systeem zal automatisch
functioneren.
  Als bij automatische regeling
een van de volgende schakelaars
wordt bediend, gaat het AUTO
schakelaarindicatielampje uit.



 Functiekeuzeregelknop



 Aanjagerregelschakelaar



 Voorruitontwasemingsschakelaar
De functies van andere dan de
bediende schakelaars blijven
werken in de automatische
regeling.


5–11
Interieurvoorzieningen
Klimaatregelsysteem
OFF schakelaar
Door het drukken op de OFF schakelaar
wordt het klimaatregelsysteem
uitgeschakeld.
Temperatuurregelknop
Deze knop regelt de temperatuur. Draai
deze rechtsom voor verhoging van
temperatuur en linksom voor verlaging
van temperatuur.



 Wanneer de DUAL schakelaar uit is:
 Draai de
bestuurderstemperatuurregelknop voor
het regelen van de temperatuur voor de
gehele cabine.



 Wanneer de DUAL schakelaar aan is:
 Draai de bestuurders- of
voorpassagierstemperatuurregelknop
voor het onafhankelijk regelen van
de temperatuur aan elke zijde van de
cabine.

OPMERKING
  Het klimaatregelsysteem
schakelt over naar de individuele
bedieningsmodus ( DUAL
schakelaarindicatielampje
brandt) door het draaien van de
voorpassagierstemperatuurregelknop
ook als de DUAL schakelaar uit
is, zodat de temperatuur voor
de bestuurder en voorpassagier
afzonderlijk ingesteld kan worden.
  De temperatuureenheden voor de
temperatuurinstellingdisplay kunnen
gewijzigd worden in combinatie
met de temperatuureenheden voor
de buitentemperatuurdisplay. Zie
Buitentemperatuurdisplay op pagina
4-33 .
Aanjagerregelschakelaar
De aanjager heeft zeven snelheden. De
gekozen snelheid wordt aangegeven.
Functiekeuzeregelknop


De gewenste luchtstroom kan worden
gekozen (pagina 5-4 ).
OPMERKING
  Wanneer de luchtstroomfunctie
ingesteld is op stand
en de
temperatuurregelknop ingesteld is op
een gematigde temperatuur, wordt
verwarmde lucht naar de
voetenruimte gevoerd en komt er
lucht van een in vergelijking lagere
temperatuur door de middelste, linker
en rechter luchtuitlaatroosters naar
buiten.
  Druk op de
voorruitontwasemingsschakelaar om
de luchtstroom op
in te stellen.
  In stand wordt de stand voor
aanvoer van buitenlucht automatisch
gekozen.
A/C schakelaar
Door het indrukken van de A/C
schakelaar terwijl de AUTO
schakelaar is ingeschakeld wordt de
airconditioning uitgeschakeld (koeling/
ontvochtigingsfuncties).
Wanneer de aanjagerregelschakelaar
aan is kan de airconditioning in- en
uitgeschakeld worden door het indrukken
van de A/C schakelaar.
Verandert als volgt telkens wanneer de
A/C schakelaar wordt ingedrukt.
A / C
: A/C ECO
:Stop


5–12
Interieurvoorzieningen
Klimaatregelsysteem
OPMERKING
  De airconditioning werkt wanneer de
A/C schakelaar wordt ingedrukt, ook
als de aanjager uit is.
  De A/C ECO functie is bedoeld voor
een energiebesparend gebruik van
het klimaatregelsysteem. “ A/C ECO ”
wordt getoond om aan te geven dat
het klimaatregelsysteem optimaal is
ingesteld.
  Wanneer de buitentemperatuur
in de nabijheid komt van 0 °C,
het airconditioningsysteem niet
gebruiken.
Luchtinlaatkeuzeschakelaar
De standen voor aanvoer van buitenlucht
of recirculerende lucht kunnen worden
gekozen. Druk op de schakelaar voor het
kiezen van de stand voor aanvoer van
buitenlucht of recirculerende lucht.
Stand voor recirculerende lucht (
)
De aanvoer van buitenlucht is afgesloten.
Gebruik deze stand bij het rijden door
tunnels, bij het rijden in druk verkeer
(plaatsen met hoge concentraties van
uitlaatgassen) of wanneer snelle koeling
gewenst is.
Stand voor aanvoer van buitenlucht
(
)
Buitenlucht wordt het interieur
binnengelaten. Gebruik deze stand voor
ventilatie of ontdooien van de voorruit.
WAARSCHUWING
Bij koud of regenachtig weer de
stand niet gebruiken:
Gebruik van de
stand bij koud of
regenachtig weer is gevaarlijk
aangezien dit het beslaan van de ruiten
veroorzaakt. Uw uitzicht wordt dan
belemmerd, hetgeen een ernstig
ongeluk tot gevolg kan hebben.
DUAL schakelaar
Gebruik de DUAL schakelaar voor het
veranderen van de modus tussen de
individuele (bestuurder en passagier)
bedieningsmodus en de gekoppelde
(simultane) modi.
Individuele bedieningsmodus
(indicatielampje brandt)
De temperatuurinstelling kan voor de
bestuurder en voorpassagier individueel
geregeld worden.
Gekoppelde modus (indicatielampje is
uit)
De temperatuurinstelling voor de
bestuurder en voorpassagier wordt
gelijktijdig geregeld.
Voorruitontwasemingsschakelaar
Druk op de schakelaar voor het
ontwasemen van de voorruit en de
voorportierruiten.
Zie Ontdooien en ontwasemen van de
voorruit op pagina 5-13 .


5–13
Interieurvoorzieningen
Klimaatregelsysteem

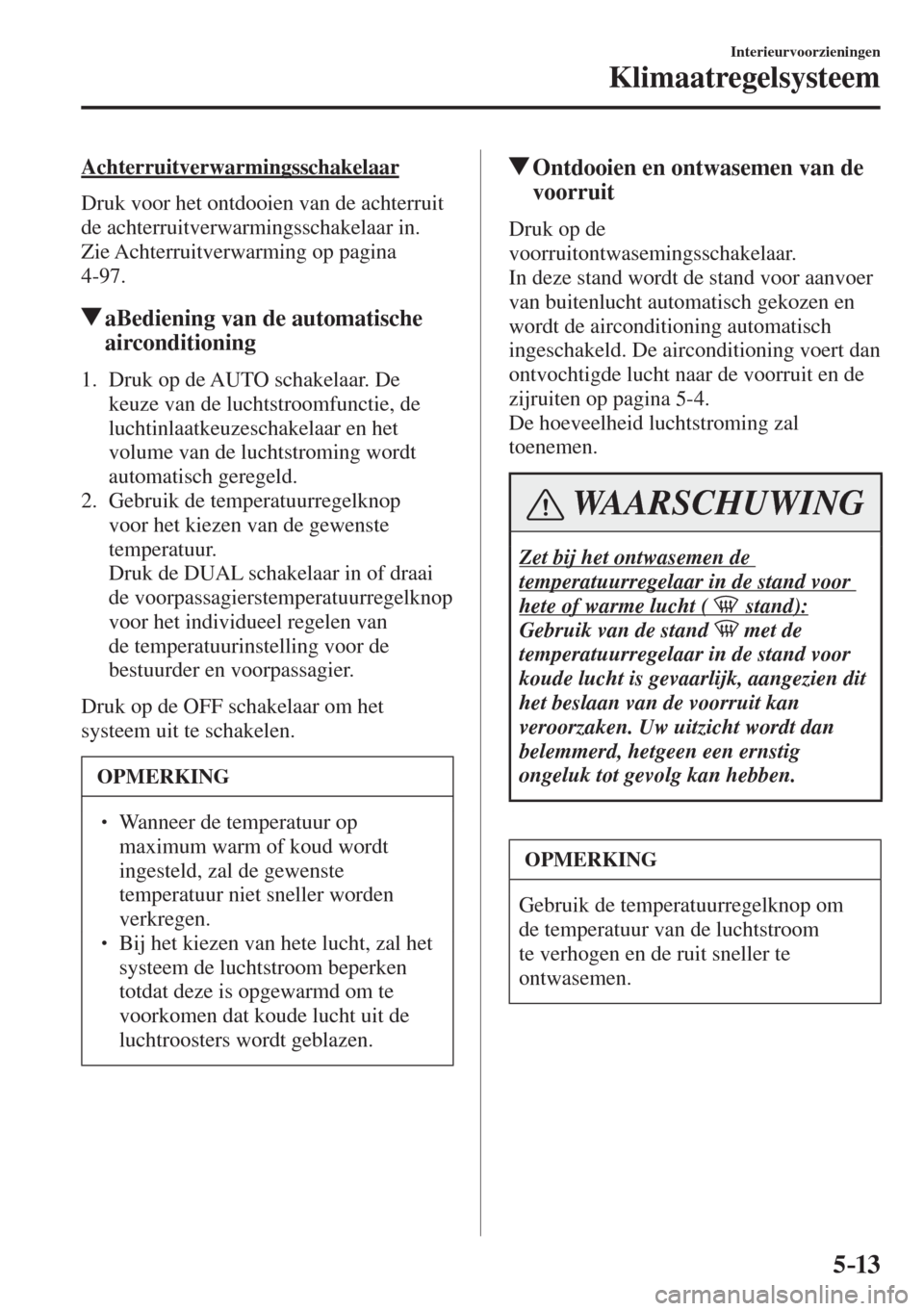

Achterruitverwarmingsschakelaar
Druk voor het ontdooien van de achterruit
de achterruitverwarmingsschakelaar in.
Zie Achterruitverwarming op pagina
4-97 .
aBediening van de automatische
airconditioning
1. Druk op de AUTO schakelaar. De
keuze van de luchtstroomfunctie, de
luchtinlaatkeuzeschakelaar en het
volume van de luchtstroming wordt
automatisch geregeld.
2. Gebruik de temperatuurregelknop
voor het kiezen van de gewenste
temperatuur.
Druk de DUAL schakelaar in of draai
de voorpassagierstemperatuurregelknop
voor het individueel regelen van
de temperatuurinstelling voor de
bestuurder en voorpassagier.

Druk op de OFF schakelaar om het
systeem uit te schakelen.
OPMERKING
  Wanneer de temperatuur op
maximum warm of koud wordt
ingesteld, zal de gewenste
temperatuur niet sneller worden
verkregen.
  Bij het kiezen van hete lucht, zal het
systeem de luchtstroom beperken
totdat deze is opgewarmd om te
voorkomen dat koude lucht uit de
luchtroosters wordt geblazen.
Ontdooien en ontwasemen van de
voorruit
Druk op de
voorruitontwasemingsschakelaar.
In deze stand wordt de stand voor aanvoer
van buitenlucht automatisch gekozen en
wordt de airconditioning automatisch
ingeschakeld. De airconditioning voert dan
ontvochtigde lucht naar de voorruit en de
zijruiten op pagina 5-4 .
De hoeveelheid luchtstroming zal
toenemen.
WAARSCHUWING
Zet bij het ontwasemen de
temperatuurregelaar in de stand voor
hete of warme lucht ( stand):
Gebruik van de stand
met de
temperatuurregelaar in de stand voor
koude lucht is gevaarlijk, aangezien dit
het beslaan van de voorruit kan
veroorzaken. Uw uitzicht wordt dan
belemmerd, hetgeen een ernstig
ongeluk tot gevolg kan hebben.
OPMERKING
Gebruik de temperatuurregelknop om
de temperatuur van de luchtstroom
te verhogen en de ruit sneller te
ontwasemen.
