Page 129 of 842
3–40
Alvorens te gaan rijden
Brandstof en emissie
Motoruitlaatgassen (Koolmonoxide)
WAARSCHUWING
Niet met uw auto rijden als u uitlaatgas binnen in de auto ruikt:
Uitlaatgas is gevaarlijk. Dit gas bevat koolmonoxide (CO), dat kleurloos, geurloos
en giftig is. Bij inademing kan dit bewusteloosheid en verstikking veroorzaken. Als
u uitlaatgassen in de auto ruikt, alle ramen volledig openen en onmiddellijk contact
opnemen met een deskundige reparateur, bij voorkeur een of ¿ ciële Mazda reparateur.
Laat de motor nooit in een afgesloten ruimte draaien:
Het laten draaien van de motor in een afgesloten ruimte, zoals een garage, is gevaarlijk.
Uitlaatgas dat giftige koolmonoxide bevat kan gemakkelijk het interieur binnendringen.
Dit kan bewusteloosheid en verstikking veroorzaken.
Open de ramen of stel de verwarming of de airconditioning af op aanvoer van verse
buitenlucht wanneer u de motor stationair laat draaien:
Uitlaatgas is gevaarlijk. Wanneer de auto met gesloten ramen stilstaat en u de
motor gedurende langere tijd zelfs in een open ruimte laat draaien, bestaat de kans
dat uitlaatgas, dat giftige koolmonoxide bevat, het interieur binnendringt. Dit kan
bewusteloosheid en verstikking veroorzaken.
Verwijder de sneeuw van de onderzijde en rondom uw auto, vooral rondom de uitlaat,
alvorens de motor te starten:
Het laten draaien van de motor wanneer de auto in diepe sneeuw geparkeerd staat
is gevaarlijk. De uitlaatpijp kan door de sneeuw geblokkeerd raken, waardoor het
uitlaatgas het interieur kan binnendringen. Aangezien uitlaatgas giftig koolmonoxide
bevat, kunnen de inzittenden van de auto bewusteloos of zelfs verstikt raken.
Page 157 of 842
3–68
Alvorens te gaan rijden
Rijtips
I n r i j d e n
Er is geen speciale inrijperiode
noodzakelijk. Echter het opvolgen van
enkele eenvoudige voorzorgsmaatregelen
gedurende de eerste 1000 km, kan het
motorrendement, het brandstofverbruik
en de levensduur van de auto ten goede
komen.
Voer het toerental van de motor niet te
hoog op.
Rijd niet gedurende langere tijd met
dezelfde snelheid, snel of langzaam.
Niet gedurende langere tijd constant met
volgas of met hoge motortoerentallen
rijden.
Vermijd krachtig afremmen, behalve in
noodgevallen.
Vermijd het starten bij volgas.
Geen aanhanger trekken.
Brandstofbesparing en
milieubescherming
De manier waarop u uw Mazda
gebruikt bepaalt de afstand die u met
een volle tank kunt a À eggen. Volg
onderstaande suggesties om brandstof
te helpen besparen en de CO
2-uitstoot te
verminderen.
Laat de motor niet langdurig stationair
draaien om op te warmen. Begin te
rijden, zodra de motor soepel draait.
Bespaar brandstof door snel accelereren
te vermijden.
Rijd met lagere snelheden.
Anticipeer bij het gebruik van de
remmen (vermijd plotseling afremmen).
Houd u aan het schema van periodieke
onderhoudsbeurten (pagina 6-4 )
en laat een deskundige reparateur, bij
voorkeur een of ¿ ciële Mazda reparateur
inspecties en onderhoud uitvoeren.
Gebruik de airconditioning uitsluitend
indien dit noodzakelijk is.
Rijd langzaam tijdens het rijden op
slechte wegen.
Zorg er voor dat de banden steeds de
voorgeschreven spanning hebben.
Vervoer geen onnodig gewicht in de
auto mee.
Laat uw voet tijdens het rijden niet op
het rempedaal rusten.
Zorg er voor dat de wielen steeds correct
uitgelijnd zijn.
Houd bij het rijden met hoge snelheden
de ramen gesloten.
Neem snelheid terug bij het rijden met
sterke zijwind of tegenwind.
Page 193 of 842
4–14
Tijdens het rijden
Motor start/stop
OPMERKING
(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Het is mogelijk dat de koelventilator
in de motorruimte gedurende enkele
minuten nadat het contact vanuit
ON op OFF gezet is gaat draaien,
ongeacht of de airconditioning aan
of uit is, voor het snel koelen van de
motorruimte.
Als het systeem bespeurt dat de
resterende batterijcapaciteit van de
sleutel laag is wanneer het contact
van ON op ACC of OFF wordt gezet,
wordt het volgende aangegeven.
Vervang de batterij door een nieuwe
alvorens de sleutel onbruikbaar
wordt.
Zie Vernieuwen van de sleutelbatterij
op pagina 6-43 .
(Voertuig uitgerust met type A
instrumentengroep)
Een bericht wordt aangegeven op de
display van de instrumentengroep.
(Voertuig uitgerust met type B
instrumentengroep)
Het KEY indicatielampje (groen)
knippert gedurende ongeveer 30
seconden.
Zie Waarschuwings/indicatielampjes
op pagina 4-54 .
(Automatische transmissie) Als de motor wordt stopgezet
terwijl de keuzehendel in een andere
stand dan P staat, zal het contact
overschakelen naar ACC.
Motornoodstop
Wanneer terwijl de motor draait of tijdens
het rijden de startdrukknop continu
ingedrukt wordt gehouden, of een aantal
malen achtereen snel wordt ingedrukt, zal
de motor onmiddellijk worden stopgezet.
Het contact schakelt over naar ACC.
Page 195 of 842
4–16
Tijdens het rijden
Motor start/stop
Automatische transmissie
1. De motor stopt wanneer tijdens het rijden het rempedaal wordt ingetrapt (behalve tijdens
het rijden in de stand R of M, blokkeermodus voor tweede versnelling) en de auto tot
stilstand is gebracht.
2. De motor herstart automatisch wanneer het rempedaal wordt losgelaten met de
keuzehendel in de stand D of M (niet in blokkeermodus voor tweede versnelling).
3. Als de keuzehendel in de stand N of P staat, herstart de motor niet wanneer het
rempedaal wordt losgelaten. De motor herstart wanneer het rempedaal nogmaals wordt
ingetrapt of de keuzehendel naar de stand D, M (niet in blokkeermodus voor tweede
versnelling) of stand R wordt verplaatst. (Houd met het oog op de veiligheid wanneer
de motor gestopt is tijdens het verplaatsen van de keuzehendel altijd het rempedaal
ingetrapt.)
Bedieningsvoorwaarden
Wanneer het systeem functioneert
In de volgende gevallen wordt de motor gestopt en gaat het i-stop indicatielampje (groen)
branden.
(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Wanneer de motor is warmgedraaid.
(SKYACTIV-D 2.2)
Wanneer de motor niet koud is.
Het leren van de hoeveelheid brandsto ¿ nspuiting dat periodiek en automatisch wordt
uitgevoerd, vindt niet plaats.
De motor is gestart en er is gedurende een bepaalde periode met de auto gereden.
De motor wordt gestart met de motorkap gesloten.
De accu is in goede toestand.
Alle portieren, de achterklep/het kofferdeksel en de motorkap zijn gesloten.
De veiligheidsgordel van de bestuurder is vastgemaakt.
De airconditioning wordt niet gebruikt met de luchtstroomfunctie in de stand .
(Automatische airconditioning)
De temperatuurinstelknop voor de airconditioning is ingesteld op een andere stand dan
maximale koeling (A/C ON).
De interieurtemperatuur van de auto en de temperatuur die voor de airconditioning is
ingesteld is nagenoeg hetzelfde.
Het i-stop waarschuwingslampje (oranje) brandt niet/knippert niet.
De functies van de afstandbediende portiervergrendeling & startdrukknopsysteem werken
normaal.
Het remvacuüm is voldoende hoog.
Het stuurwiel wordt niet gedraaid.
Page 196 of 842
4–17
Tijdens het rijden
Motor start/stop
(Handgeschakelde versnellingsbak)
De rijsnelheid is 3 km/h of minder.
De keuzehendel staat in de neutraalstand.
Het koppelingspedaal wordt niet ingetrapt.
(Automatische transmissie)
De auto wordt stopgezet.
De keuzehendel staat in de stand D of M (niet in blokkeermodus voor tweede
versnelling).
De automatische transmissievloeistof is voldoende opgewarmd.
De temperatuur van de automatische transmissievloeistof is niet abnormaal hoog.
Het stuurwiel staat nagenoeg in de rechtvooruit stand (het is mogelijk dat de motor niet
stopt wanneer het stuurwiel in de rechtvooruit stand staat als kracht op het stuurwiel
wordt uitgeoefend. Oefen geen kracht meer uit op het stuurwiel om de motor te laten
stoppen.).
De auto wordt door het intrappen van het rempedaal tot stilstand gebracht.
Er wordt niet plotseling afgeremd.
Wanneer het systeem niet functioneert
In de volgende gevallen wordt de motor niet gestopt:
De auto is tot stilstand gebracht maar de motor blijft stationair draaien.
De airconditioning wordt gebruikt met de luchtstroomfunctie in de stand .
(Automatische airconditioning)
De temperatuurinstelknop voor de airconditioning is ingesteld op de stand voor
maximale koeling (A/C ON).
Er is een groot verschil tussen de interieurtemperatuur en de ingestelde temperatuur van
de airconditioning.
De omgevingstemperatuur is buitengewoon hoog of laag.
De atmosferische druk is laag (bij het rijden op grote hoogten).
(Automatische transmissie)
De auto wordt op een steile helling tot stilstand gebracht.
De auto is tot stilstand gebracht met het stuurwiel niet in de rechtvooruit stand.
(SKYACTIV-D 2.2)
Dieseldeeltjes (PM) worden verwijderd door het dieseldeeltjes ¿ lter (DPF).
De inlering van de hoeveelheid brandsto ¿ nspuiting wordt uitgevoerd. (Het i-stop
indicatielampje (groen) gaat uit wanneer de rijsnelheid vóór stopzetten ongeveer 10
km/h of minder is en inlering van de hoeveelheid brandsto ¿ nspuiting wordt uitgevoerd
terwijl de auto is stopgezet.)
Page 198 of 842
4–19
Tijdens het rijden
Motor start/stop
OPMERKING
Wanneer de motor is gestopt, herstart de motor automatisch
Onder de volgende omstandigheden herstart de motor automatisch.
De i-stop OFF schakelaar wordt ingedrukt totdat de zoemer klinkt.
De airconditioning wordt bediend met de luchtstroomfunctie in de stand .
(Automatische airconditioning)
De temperatuurinstelknop voor de airconditioning is ingesteld op maximale koeling
(A/C ON).
De interieurtemperatuur verschilt in hoge mate van de ingestelde temperatuur van de
airconditioning.
Het rempedaal wordt op een helling een weinig losgelaten en de auto begint in
beweging te komen.
Sinds het stoppen van de motor zijn er twee minuten verstreken.
De accu is uitgeput.
(Automatische transmissie)
Het gaspedaal wordt ingetrapt terwijl de keuzehendel in de stand D of M (niet in
blokkeermodus voor tweede versnelling) staat.
De keuzehendel wordt verplaatst naar de stand R.
De keuzehendel wordt vanuit de stand N of P naar de stand D of M (niet in
blokkeermodus voor tweede versnelling) verplaatst.
Het stuurwiel wordt gedraaid terwijl de keuzehendel in de stand D of M (niet in
blokkeermodus voor tweede versnelling) staat.
De keuzehendel staat in de stand M en de blokkeermodus voor de tweede versnelling
is gekozen.
(Behalve Europees model)
(Handgeschakelde versnellingsbak)
Wanneer de keuzehendel in de neutraalstand staat, de veiligheidsgordel van de
bestuurder wordt losgemaakt en het bestuurdersportier wordt geopend.
(Automatische transmissie)
Wanneer de keuzehendel in de stand N of P staat, de veiligheidsgordel van de
bestuurder wordt losgemaakt en het bestuurdersportier wordt geopend.
Page 276 of 842
4–97
Tijdens het rijden
Schakelaars en regelaars
*Bepaalde modellen.
Koplampsproeier *
De motor dient gestart te zijn en de
koplampen dienen ingeschakeld te zijn.
Als u de koplampsproeiers wilt gebruiken,
de ruitenwisserhendel tweemaal naar u toe
trekken.
Ruitensproeier UIT
OPMERKING
Wanneer na het inschakelen van de
koplampen de voorruitensproeier
voor de eerste keer wordt gebruikt,
werken de koplampsproeiers
automatisch.
Als er lucht in de
koplampsproeiervloeisto À eiding
aanwezig is, bijvoorbeeld in
gevallen wanneer de auto pas
nieuw is of nadat een leeg
sproeiervloeistofreservoir opnieuw
met sproeiervloeistof gevuld is,
zal wanneer de ruitenwisserhendel
bediend wordt geen sproeiervloeistof
gesproeid worden. Volg in dit geval
onderstaande procedure:
1. Start de motor.
2. Schakel de koplampen in.
3. Trek de ruitenwisserhendel
herhaalde malen tweemaal naar u
toe totdat de sproeiervloeistof naar
buiten sproeit.
Achterruitverwarming
D e a c h t e r r u i t v e r w a r m i n g o n t d o e t d e
achterruit van wasem.
Voor gebruik van de achterruitverwarming
moet het contact op ON staan.
Druk op de schakelaar om de
achterruitverwarming in te schakelen.
De achterruitverwarming functioneert
gedurende ongeveer 15 minuten en wordt
dan automatisch uitgeschakeld.
Wanneer de achterruitverwarming in
werking is brandt het indicatielampje.
Druk nogmaals op de schakelaar om de
achterruitverwarming uit te schakelen
alvorens de 15 minuten zijn verstreken.
Handbediende airconditioning
Indicatielampje
Volledig automatische airconditioning
Indicatielampje
Page 277 of 842

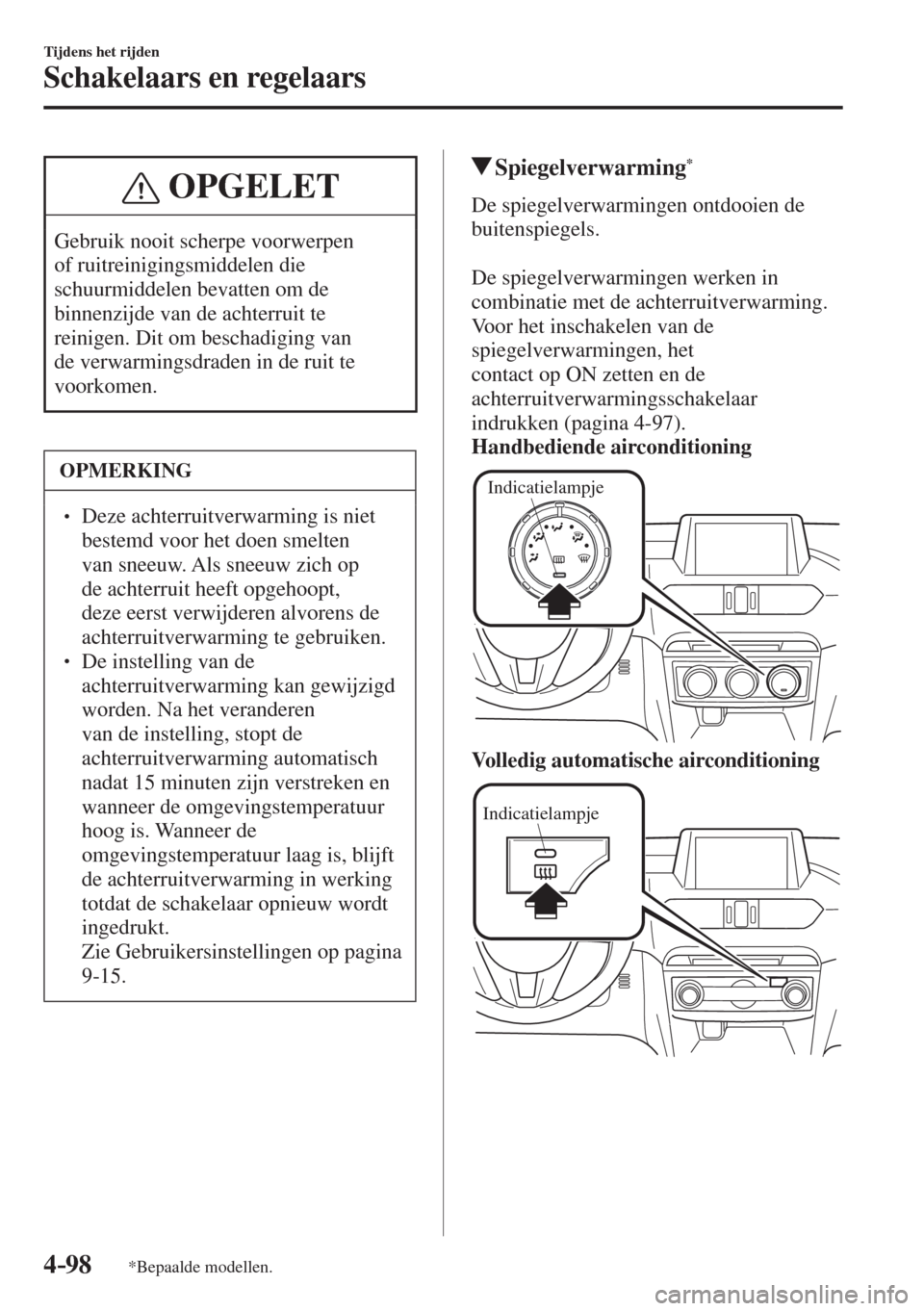

4–98
Tijdens het rijden
Schakelaars en regelaars
*Bepaalde modellen.
OPGELET
Gebruik nooit scherpe voorwerpen
of ruitreinigingsmiddelen die
schuurmiddelen bevatten om de
binnenzijde van de achterruit te
reinigen. Dit om beschadiging van
de verwarmingsdraden in de ruit te
voorkomen.
OPMERKING
Deze achterruitverwarming is niet
bestemd voor het doen smelten
van sneeuw. Als sneeuw zich op
de achterruit heeft opgehoopt,
deze eerst verwijderen alvorens de
achterruitverwarming te gebruiken.
De instelling van de
achterruitverwarming kan gewijzigd
worden. Na het veranderen
van de instelling, stopt de
achterruitverwarming automatisch
nadat 15 minuten zijn verstreken en
wanneer de omgevingstemperatuur
hoog is. Wanneer de
omgevingstemperatuur laag is, blijft
de achterruitverwarming in werking
totdat de schakelaar opnieuw wordt
ingedrukt.
Zie Gebruikersinstellingen op pagina
9-15 .
Spiegelverwarming *
D e s p i e g e l v e r w a r m i n g e n o n t d o o i e n d e
buitenspiegels.
De spiegelverwarmingen werken in
combinatie met de achterruitverwarming.
Voor het inschakelen van de
spiegelverwarmingen, het
contact op ON zetten en de
achterruitverwarmingsschakelaar
indrukken (pagina 4-97 ).
Handbediende airconditioning
Indicatielampje
Volledig automatische airconditioning
Indicatielampje
Page 293 of 842
4–114
Tijdens het rijden
i-ELOOP
*Bepaalde modellen.
i-ELOOP *
i-ELOOP is een regeneratief remsysteem. Wanneer u het rempedaal intrapt of afremt op
de motor, wordt de opgewekte kinetische energie door de vermogensgenerator omgezet in
elektrische energie en wordt de omgezette elektrische energie opgeslagen in de oplaadbare
accu (condensator en accu). De opgeslagen elektriciteit wordt gebruikt als stroom voor het
laden van de accu en voor de elektrische uitrusting van de auto.
In de vermogensgenerator is een variabele spanning dynamo ingebouwd die de kinetische
energie omzet in elektriciteit die ef ¿ ciënt kan worden opgewekt overeenkomstig de
energiebehoeften van de auto.
Voor de opslag van de opgewekte elektriciteit wordt een condensator gebruikt die grote
hoeveelheden elektriciteit onmiddellijk opslaat voor direct gebruik.
Er is een DC-DC omzetter ingebouwd die de opgeslagen elektriciteit omlaag
transformeert naar een spanning die voor de elektrische uitrusting van de auto bruikbaar
is.
Elektrische componenten
Motorcomponenten
Voertuigsystemen:
Airconditioning
Audio
Koplampen, enz.
Accelerator UIT
Accelerator AANEnergieregeneratie
LadenAccu
Accu
Elektrische
stroom
Elektrische
stroom
Elektrische componenten
Motorcomponenten
Voertuigsystemen:
Airconditioning
Audio
Koplampen, enz.
Motor
Variabele
spanning
dynamo
Variabele
spanning
dynamo Motor
Band BandCondensator
CondensatorDC-DC omzetter
DC-DC omzetter
Kinetische energie
Elektrische spanning
Page 299 of 842
4–120
Tijdens het rijden
Brandstofverbruikmonitor
Indicatie op display Bedrijfstoestand
Met i-ELOOP systeem
Zonder i-ELOOP systeem
Toont de bedrijfsklaarstatus van de i-stop functie om
aan te geven of deze al dan niet voor gebruik
beschikbaar is.
Toont de bedrijfsklaarstatus van de i-stop functie
vanaf het voertuig (motor, accu en airconditioning)
met gebruik van gekleurde pictogrammen. De
blauwe kleur geeft aan dat de i-stop functie
bedrijfsklaar is en de grijze kleur geeft aan dat deze
niet bedrijfsklaar is.
