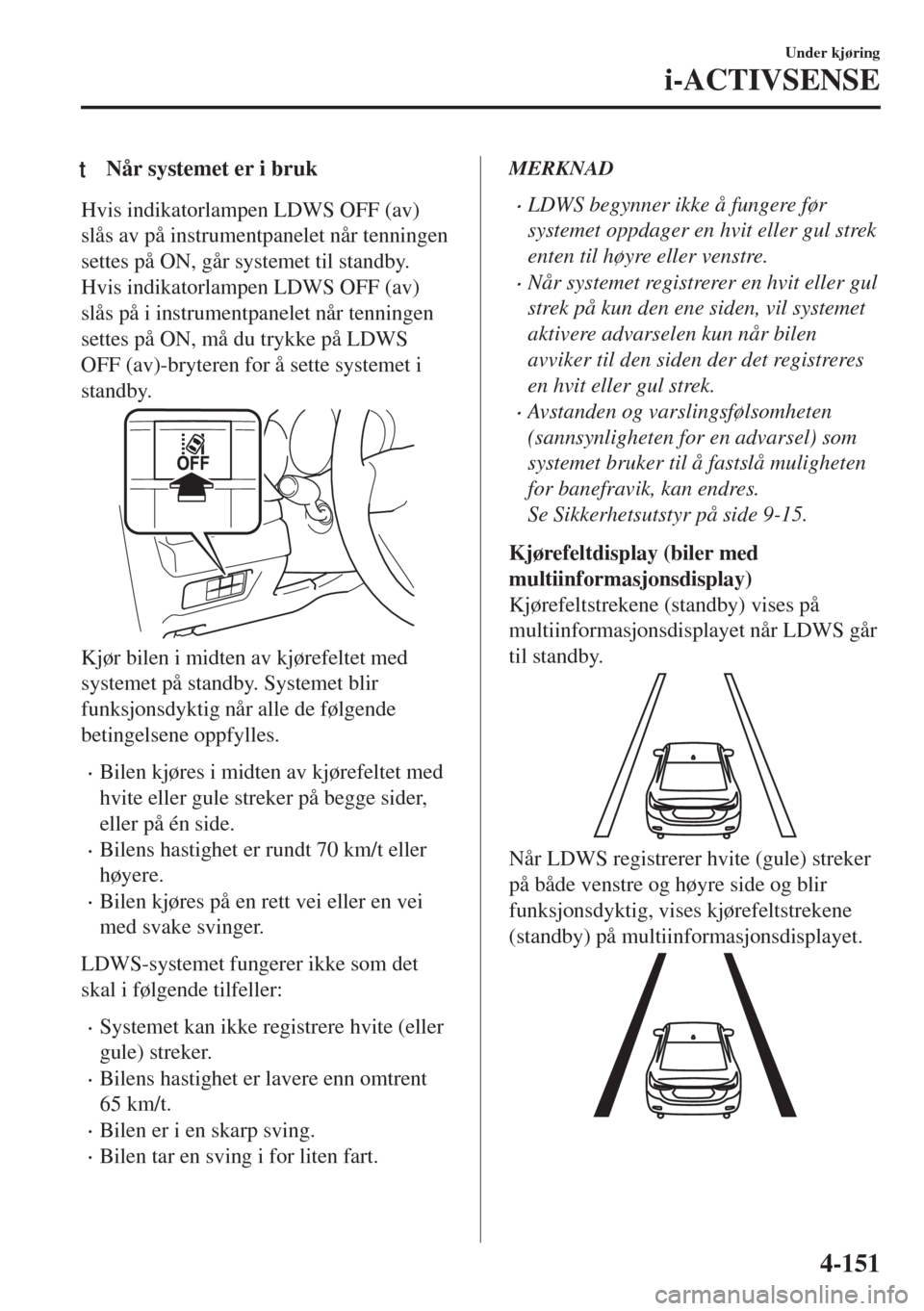

tNår systemet er i bruk
Hvis indikatorlampen LDWS OFF (av)
slås av på instrumentpanelet når tenningen
settes på ON, går systemet til standby.
Hvis indikatorlampen LDWS OFF (av)
slås på i instrumentpanelet når tenningen
settes på ON, må du trykke på LDWS
OFF (av)-bryteren for å sette systemet i
standby.
Kjør bilen i midten av kjørefeltet med
systemet på standby. Systemet blir
funksjonsdyktig når alle de følgende
betingelsene oppfylles.
•Bilen kjøres i midten av kjørefeltet med
hvite eller gule streker på begge sider,
eller på én side.
•Bilens hastighet er rundt 70 km/t eller
høyere.
•Bilen kjøres på en rett vei eller en vei
med svake svinger.
LDWS-systemet fungerer ikke som det
skal i følgende tilfeller:
•Systemet kan ikke registrere hvite (eller
gule) streker.
•Bilens hastighet er lavere enn omtrent
65 km/t.
•Bilen er i en skarp sving.
•Bilen tar en sving i for liten fart.
MERKNAD
•LDWS begynner ikke å fungere før
systemet oppdager en hvit eller gul strek
enten til høyre eller venstre.
•Når systemet registrerer en hvit eller gul
strek på kun den ene siden, vil systemet
aktivere advarselen kun når bilen
avviker til den siden der det registreres
en hvit eller gul strek.
•Avstanden og varslingsfølsomheten
(sannsynligheten for en advarsel) som
systemet bruker til å fastslå muligheten
for banefravik, kan endres.
Se Sikkerhetsutstyr på side 9-15.
Kjørefeltdisplay (biler med
multiinformasjonsdisplay)
Kjørefeltstrekene (standby) vises på
multiinformasjonsdisplayet når LDWS går
til standby.
Når LDWS registrerer hvite (gule) streker
på både venstre og høyre side og blir
funksjonsdyktig, vises kjørefeltstrekene
(standby) på multiinformasjonsdisplayet.
Under kjøring
i-ACTIVSENSE
4-151

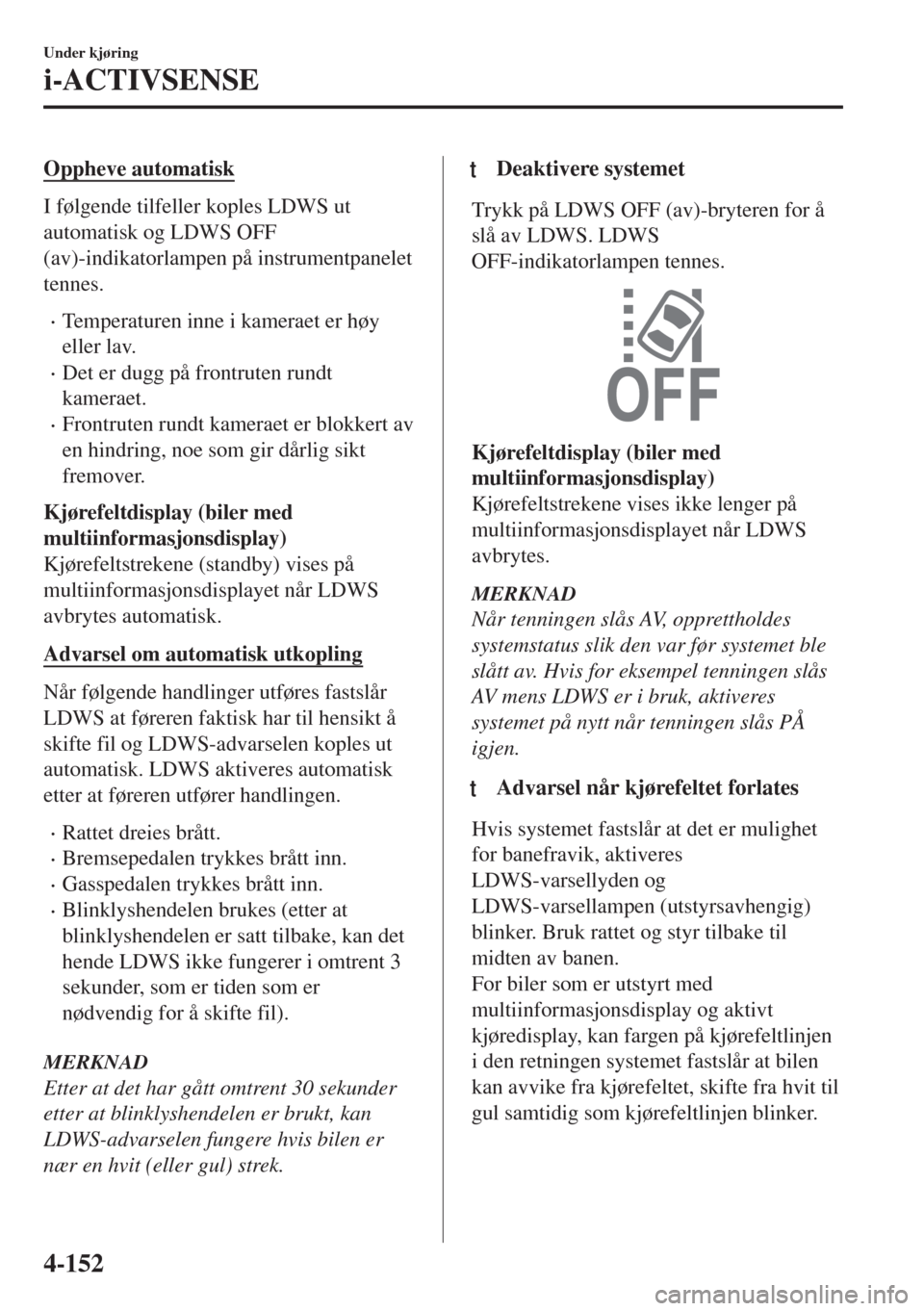

Oppheve automatisk
I følgende tilfeller koples LDWS ut
automatisk og LDWS OFF
(av)-indikatorlampen på instrumentpanelet
tennes.
•Temperaturen inne i kameraet er høy
eller lav.
•Det er dugg på frontruten rundt
kameraet.
•Frontruten rundt kameraet er blokkert av
en hindring, noe som gir dårlig sikt
fremover.
Kjørefeltdisplay (biler med
multiinformasjonsdisplay)
Kjørefeltstrekene (standby) vises på
multiinformasjonsdisplayet når LDWS
avbrytes automatisk.
Advarsel om automatisk utkopling
Når følgende handlinger utføres fastslår
LDWS at føreren faktisk har til hensikt å
skifte fil og LDWS-advarselen koples ut
automatisk. LDWS aktiveres automatisk
etter at føreren utfører handlingen.
•Rattet dreies brått.
•Bremsepedalen trykkes brått inn.
•Gasspedalen trykkes brått inn.
•Blinklyshendelen brukes (etter at
blinklyshendelen er satt tilbake, kan det
hende LDWS ikke fungerer i omtrent 3
sekunder, som er tiden som er
nødvendig for å skifte fil).
MERKNAD
Etter at det har gått omtrent 30 sekunder
etter at blinklyshendelen er brukt, kan
LDWS-advarselen fungere hvis bilen er
nær en hvit (eller gul) strek.
tDeaktivere systemet
Trykk på LDWS OFF (av)-bryteren for å
slå av LDWS. LDWS
OFF-indikatorlampen tennes.
Kjørefeltdisplay (biler med
multiinformasjonsdisplay)
Kjørefeltstrekene vises ikke lenger på
multiinformasjonsdisplayet når LDWS
avbrytes.
MERKNAD
Når tenningen slås AV, opprettholdes
systemstatus slik den var før systemet ble
slått av. Hvis for eksempel tenningen slås
AV mens LDWS er i bruk, aktiveres
systemet på nytt når tenningen slås PÅ
igjen.
tAdvarsel når kjørefeltet forlates
Hvis systemet fastslår at det er mulighet
for banefravik, aktiveres
LDWS-varsellyden og
LDWS-varsellampen (utstyrsavhengig)
blinker. Bruk rattet og styr tilbake til
midten av banen.
For biler som er utstyrt med
multiinformasjonsdisplay og aktivt
kjøredisplay, kan fargen på kjørefeltlinjen
i den retningen systemet fastslår at bilen
kan avvike fra kjørefeltet, skifte fra hvit til
gul samtidig som kjørefeltlinjen blinker.
Under kjøring
i-ACTIVSENSE
4-152

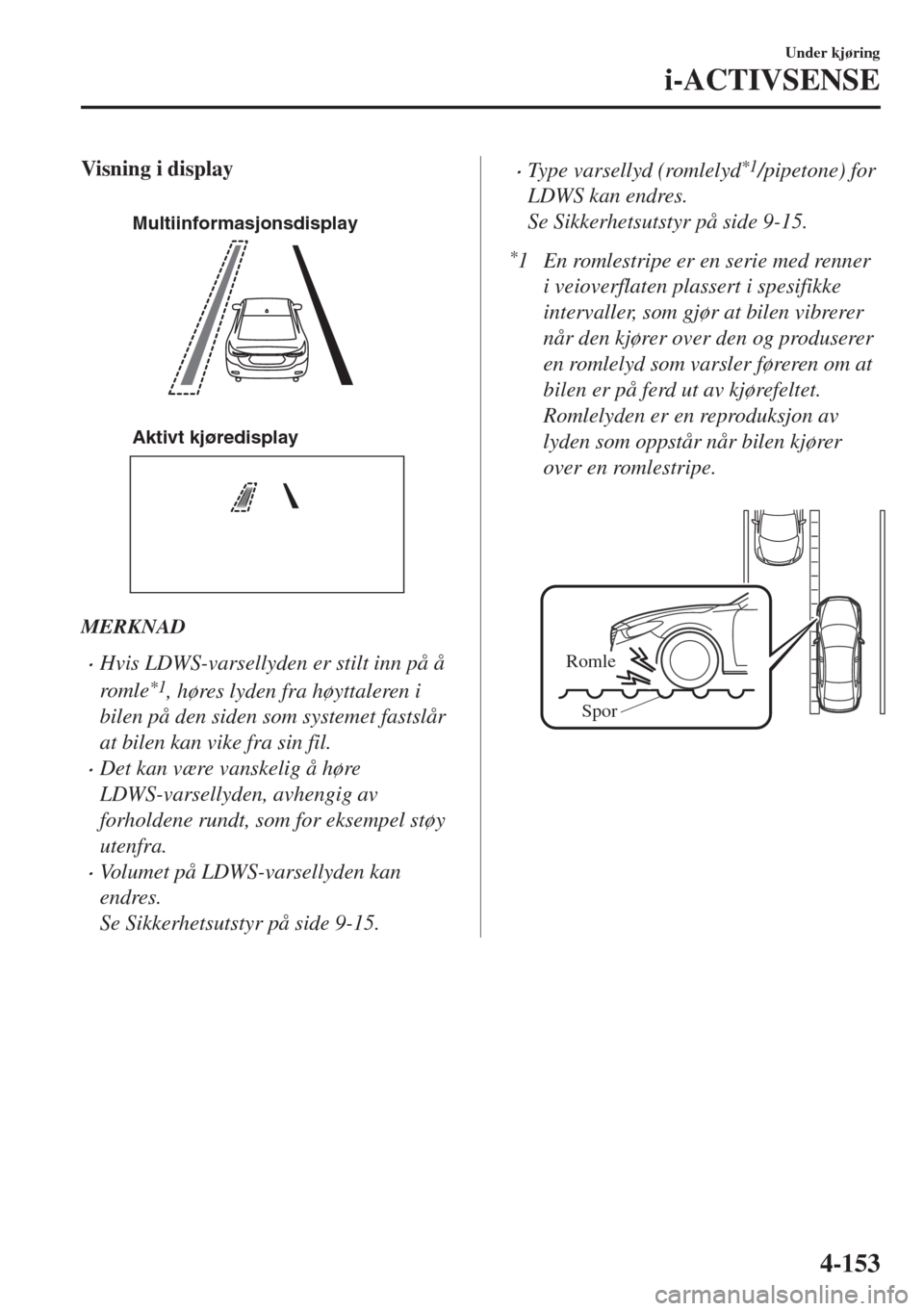

Visning i display

Multiinformasjonsdisplay
Aktivt kjøredisplay
MERKNAD
•Hvis LDWS-varsellyden er stilt inn på å
roml e
*1, høres lyden fra høyttaleren i
bilen på den siden som systemet fastslår
at bilen kan vike fra sin fil.
•Det kan være vanskelig å høre
LDWS-varsellyden, avhengig av
forholdene rundt, som for eksempel støy
utenfra.
•Volumet på LDWS-varsellyden kan
endres.
Se Sikkerhetsutstyr på side 9-15.
•Type varsellyd (romlelyd*1/pipetone) for
LDWS kan endres.
Se Sikkerhetsutstyr på side 9-15.
*1 En romlestripe er en serie med renner
i veioverflaten plassert i spesifikke
intervaller, som gjør at bilen vibrerer
når den kjører over den og produserer
en romlelyd som varsler føreren om at
bilen er på ferd ut av kjørefeltet.
Romlelyden er en reproduksjon av
lyden som oppstår når bilen kjører
over en romlestripe.

Romle
Spor
Under kjøring
i-ACTIVSENSE
4-153

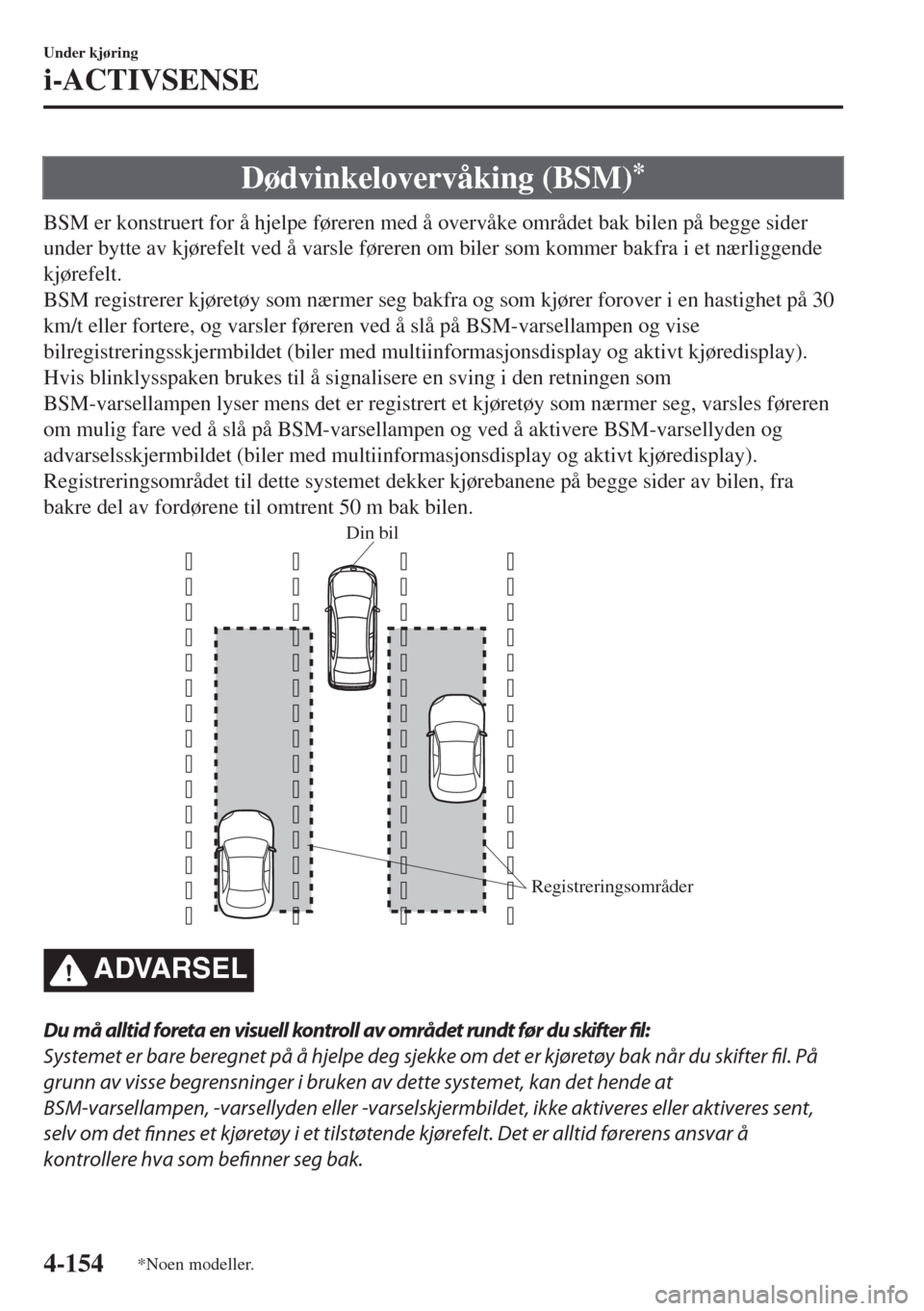

Dødvinkelovervåking (BSM)*
BSM er konstruert for å hjelpe føreren med å overvåke området bak bilen på begge sider
under bytte av kjørefelt ved å varsle føreren om biler som kommer bakfra i et nærliggende
kjørefelt.
BSM registrerer kjøretøy som nærmer seg bakfra og som kjører forover i en hastighet på 30
km/t eller fortere, og varsler føreren ved å slå på BSM-varsellampen og vise
bilregistreringsskjermbildet (biler med multiinformasjonsdisplay og aktivt kjøredisplay).
Hvis blinklysspaken brukes til å signalisere en sving i den retningen som
BSM-varsellampen lyser mens det er registrert et kjøretøy som nærmer seg, varsles føreren
om mulig fare ved å slå på BSM-varsellampen og ved å aktivere BSM-varsellyden og
advarselsskjermbildet (biler med multiinformasjonsdisplay og aktivt kjøredisplay).
Registreringsområdet til dette systemet dekker kjørebanene på begge sider av bilen, fra
bakre del av fordørene til omtrent 50 m bak bilen.
Registreringsområder Din bil
ADVARSEL
Du må alltid foreta en visuell kontroll av området rundt før du skifter fil:
Systemet er bare beregnet på å hjelpe deg sjekke om det er kjøretøy bak når du skifter fil. På
grunn av visse begrensninger i bruken av dette systemet, kan det hende at
BSM-varsellampen, -varsellyden eller -varselskjermbildet, ikke aktiveres eller aktiveres sent,
selv om det
finnes et kjøretøy i et tilstøtende kjørefelt. Det er alltid førerens ansvar å
kontrollere hva som befinner seg bak.
Under kjøring
i-ACTIVSENSE
4-154*Noen modeller.

•Hvis veien er veldig smal, kan det hende at systemet registrerer kjøretøy i et kjørefelt som
ikke grenser til ditt kjørefelt. Radarsensorenes (bak) registreringsområde er innstilt på
veibredden til motorveier.
•BSM-varsellampen kan tennes og skjermbildet for kjøretøyregistrering kan vises på
displayet som en reaksjon på stasjonære gjenstander (autovern, tuneller, sidevegger og
parkerte kjøretøy) på eller ved siden av veien.
Objekter som rekkverk og betongvegger
som går parallelt med bilen.Steder hvor avstanden mellom rekkverk eller
vegger på hver side av bilen blir trangere.
Veggene ved inn- og utganger av
tunneler, veiutvidelser.
•En BSM-varsellampe kan blinke, eller varsellyden og indikatoren på varselskjermbildet
kan aktiveres, flere ganger når det tas svinger i gatekryss i byer.
•Slå av BSM ved trekk av tilhenger eller hvis det er montert tilbehør, som for eksempel et
sykkelstativ bak på bilen. Hvis ikke, blir radarens radiobølger blokkert, slik at systemet
ikke kan fungere som det skal.
•I følgende tilfeller kan det være vanskelig å se at BSM-varsellampene på sidespeilene
lyser eller blinker.
•Det har festet seg snø eller is på sidespeilene.
•Fremre dørvindu er dekket med snø, is eller søle er dekket med snø, is eller søle.
•Systemet går over til en varslingsfunksjon som advarer om kryssende trafikk bak bilen når
girspaken settes i revers (R).
Se Varsel om kryssende trafikk bak (RCTA) på side 4-173.
Under kjøring
i-ACTIVSENSE
4-156

tDødvinkelovervåking (BSM)-varsellamper/Dødvinkelovervåking (BSM)-varsellyd
Når de er i bruk, varsler BSM- eller varsel om kryssende trafikk bak bilen (RCTA)-systemet
føreren om at det er kjøretøy i tilstøtende kjørefelt eller bak bilen ved bruk av
BSM-varsellampen, varsellyden og displayindikatoren (biler med multiinformasjonsdisplay
og aktivt kjøredisplay) (BSM) når systemene er i aktivisert.
BSM-varselindikatorlamper
BSM-varselindikatorlampene sitter på venstre og høyre sidespeil. Varsellampene tennes når
det registreres at et kjøretøy nærmer seg bilen bakfra i et tilstøtende kjørefelt.
Når tenningen settes på ON, tennes varsellampen et øyeblikk og slås deretter av etter et par
sekunder.
Kjøring forover (bruk av BSM)
BSM registrerer kjøretøy som nærmer seg bakfra, og slår, avhengig av forholdene, på
BSM-varselindikatorlampene som sitter på sidespeilene. I tillegg, hvis
BSM-varselindikatorlampen lyser og blinklyshendelen brukes til å signalisere en sving mot
samme side som BSM-varselindikatorlampen lyser på, vil BSM-varselindikatorlampen
blinke.
Rygging (systemet som varsler om kryssende trafikk bak bilen (RCTA) i bruk)
Systemet som varsler om kryssende trafikk bak bilen (RCTA) registrerer kjøretøy som
nærmer seg fra venstre og høyre side av bilen, ved å blinke med
BSM-varselindikatorlampene.
Under kjøring
i-ACTIVSENSE
4-157

Funksjon for å slå av belysningsdimmeren
Hvis BSM-varsellampene tennes når markeringslysene er slått på, dimmes lysstyrken til
BSM-varsellampene.
Hvis BSM-varsellampene er vanskelige å se på grunn av refleksjon av lys i omgivelsene ved
kjøring på snødekte veier eller i tåke, kan du trykke på trykke på knappen for å avbryte
belysningsdimmeren og øke lysstyrken til BSM-varsellampene når de slås på.
Se Instrumentpanelbelysning på side 4-28, 4-49, 4-68.
Displayindikator (biler med multiinformasjonsdisplay og aktivt kjøredisplay)
Kjøretøyet som nærmer seg og advarselen vises på multiinformasjonsdisplayet og det aktive
kjøredisplayet når kjøretøyet beveger seg forover (med BSM i bruk).
Multiinformasjonsdisplay
Instrumentpanel (type A)
Instrumentpanel (type B)Aktivt kjøredisplay
Registrerings- og varselindikatorRegistrerings- og varselindikator
Registrerings- og varselindikator
Den registrerte retningen vises med en registreringsindikator (hvit) når det registreres at et
kjøretøy nærmer seg. Hvis blinklysspaken brukes til å signalisere skifte av kjørefelt mens
kjøretøyet er registrert, vises det i tillegg endringer i fargen (gul) på varselindikatoren.
BSM-varsellyd
BSM-varsellyden aktiveres samtidig med at BSM-varsellampen blinker.
Under kjøring
i-ACTIVSENSE
4-158

Trafikkskiltgjenkjenningssystem (TSR)*
TSR hjelper til å forhindre at føreren overser trafikkskilt, og støtter tryggere kjøring ved å
vise trafikkskilt på det aktive kjøredisplayet/instrumentpanelet som gjenkjennes av
foroversensorkameraet (FSC) eller som er registrert i navigasjonssystemet, mens bilen
kjøres.
TSR viser fartsgrenseskilt (inklusive tilleggsskilt), innkjøring forbudt- og forbikjøring
forbudt-skilt.
Hvis bilens hastighet er høyere enn fartsgrensen som står på skiltet i det aktive
kjøredisplayet/instrumentpanelet mens bilen kjøres, varsler systemet føreren på det aktive
kjøredisplayet/instrumentpanelet og med en varsellyd.
Under kjøring
i-ACTIVSENSE
4-160*Noen modeller.

MERKNAD
•TSR støttes ikke i enkelte land eller regioner. Kontakt et ekspertverksted - vi anbefaler et
autorisert Mazda-verksted - for å få informasjon om hvilke land eller regioner som
støttes.
•TSR fungerer kun hvis navigasjonssystemets SD-kort (original Mazda) er satt inn i
SD-kortsporet. Be om råd fra et verksted, vi anbefaler et autorisert Mazda-verksted.
Skilt gjenkjennes Skilt vises
Indikator på aktivt kjøredisplay
Instrumentpanel (type A)Indikator på aktivt kjøredisplay
Instrumentpanel (type A)
Instrumentpanel (type B)Instrumentpanel (type B)
*1: Indikator for gjenkjent fartsgrense, fargen skifter.
*1
Noen modeller.
Under kjøring
i-ACTIVSENSE
4-161

•Det finnes en tilsvarende gjenstand ved siden av trafikkskiltet som skal leses (for
eksempel et annet trafikkskilt eller andre skilt som ligner).
•TSR fungerer ikke hvis det aktive kjøredisplayet er stilt inn på ikke-visning.
tVisning av trafikkskilt
Følgende trafikkskilt vises på det aktive kjøredisplayet/instrumentpanelet.
Fartsgrenseskilt (inklusive underskilt)
Fartsgrenseskilt
Ekstraskilt (eksempel)
Hvis foroversensorkameraet (FSC) ikke kan klassifisere et underskilt (for eksempel
tidsbegrensninger, svingeforbud, soneslutt) riktig, vises følgende skjermbilde.
Skilt med fartsgrense ved dårlig vær
Innkjøring forbudt-skilt
Kjøre forbi forbudsskilt
TSR kan vise et forbikjøring forbudt-skilt og et fartsgrenseskilt samtidig.
Under kjøring
i-ACTIVSENSE
4-163
