tOFF-knappen for i-stop
Når der trykkes på kontakten, indtil der
lyder en advarselslyd, slukkes
i-stop-funktionen, og den orange
i-stop-advarselslampe tændes i
instrumentpanelet. Når der trykkes på
kontakten igen, indtil advarselslyden
høres, bliver i-stop-funktionen aktiv, og
den orange i-stop-advarselslampe slukkes.
BEMÆRK
Hvis motoren stoppes, mens
i-stop-funktionen er annulleret, bliver
i-stop-funktionen aktiv, når motoren
startes næste gang.
Under kørsel
Start/stop af motoren
4-17

Instrumentpanel og display

)NSTRUMENTPANEL
4YPE!
4YPE"
4YPE#
!CTIVE$RIVING$ISPLAY
pInstrumentpanel (type A) .......................................................................................side 4-23
qInstrumentpanel (type B) ....................................................................................... side 4-45
rInstrumentpanel (type C) ....................................................................................... side 4-66
sActive Driving Display ......................................................................................... side 4-82
Under kørsel
Instrumentpanel og display
4-22

Instrumentpanel (type A)

pSpeedometer .......................................................................................................... side 4-23
qOmdrejningstæller ................................................................................................. side 4-23
rMultiinformationsdisplay (type A) ........................................................................side 4-24
sTemperaturmåler til motorkølervæske .................................................................. side 4-28
tBrændstofmåler ..................................................................................................... side 4-28
uInstrumentpanelbelysning ..................................................................................... side 4-29
vHastighedsenhedsvælger ....................................................................................... side 4-29
ttSpeedometer
Speedometeret angiver bilens hastighed.
tOmdrejningstæller
Omdrejningstælleren viser motorens
hastighed i tusinde omdrejninger i
minuttet (o/min.).
&/23)'4)'
Undgå at presse motoren, hvis nålen står i
det RØDE OMRÅDE.
Dette kan forårsage alvorlig motorskade.
STRIBET
OMRÅDERØDT OMRÅDE
*
1Rækkevidden varierer efter målertypen. *
1*1
BEMÆRK
Når omdrejningstælleren når ind i det
STRIBEDE OMRÅDE, angiver det for
føreren, at der skal skiftes gear, før der nås
ind i den RØDE OMRÅDE.
Under kørsel
Instrumentpanel og display
4-23

tMultiinformationsdisplay (type A)
INFO-knapMultiinformationsdisplay (type A) Vælgergreb
På multiinformationsdisplayet vises følgende oplysninger.
•Speedometer
•Kilometertæller
•Triptæller
•Udendørstemperatur
•Afstand til tom tank
•Gennemsnitlig brændstoføkonomi
•Aktuel brændstoføkonomi
•Vedligeholdelsesovervågning (uden SCR-system (Selective Catalytic Reduction))
•Resterende AdBlue® og maksimal kørselsafstand (med SCR-system (Selective Catalytic
Reduction))
•BSM-visning (Blind Spot Monitoring)
•Visning af Traffic Sign Recognition System (TSR)
•Visning af Distance Recognition Support System (DRSS)
•Systemvisning for Mazda Radar Cruise Control med Stop og kør-funktion (MRCC med
Stop og kør-funktion)
•Visning af Mazda Radar Cruise Control (MRCC)
•Visning af Lane Departure Warning System (LDWS)
•Visning af Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
•Visning af Intelligent Speed Assistance (ISA)
•Display for justerbar hastighedsbegrænser (ASL)
•Fartpilotvisning
•Hastighedsalarm
•Advarselsindikation for åben bagklap
•Advarselsmeddelelse
Under kørsel
Instrumentpanel og display
4-24

Skærmindholdet ændres, hver gang der trykkes på INFO-kontakten.
Tryk på INFO-knappen
Tryk på INFO-knappen Tryk på INFO-knappen
*1 *2
*3
*4
*2: Vises kun, når en advarsel forekommer. *1: Vises ved åbning/lukning af bagklappen.
*3: Uden SCR-system (Selective Catalytic Reduction)
*4: Med SCR-system (Selective Catalytic Reduction) Tryk på INFO-knappen
Tryk på INFO-knappen Grundlæggende
visningVisning af
advarselsmeddelelse
Triptæller A-visning
Triptæller B-visning
Tryk på INFO-knappen
Tryk på INFO-knappen i-ACTIVSENSE-visningVisning af vedligehol-
delsesovervågning Visning af afstand
til tom tank
Visning af resterende
AdBlue®
Under kørsel
Instrumentpanel og display
4-25

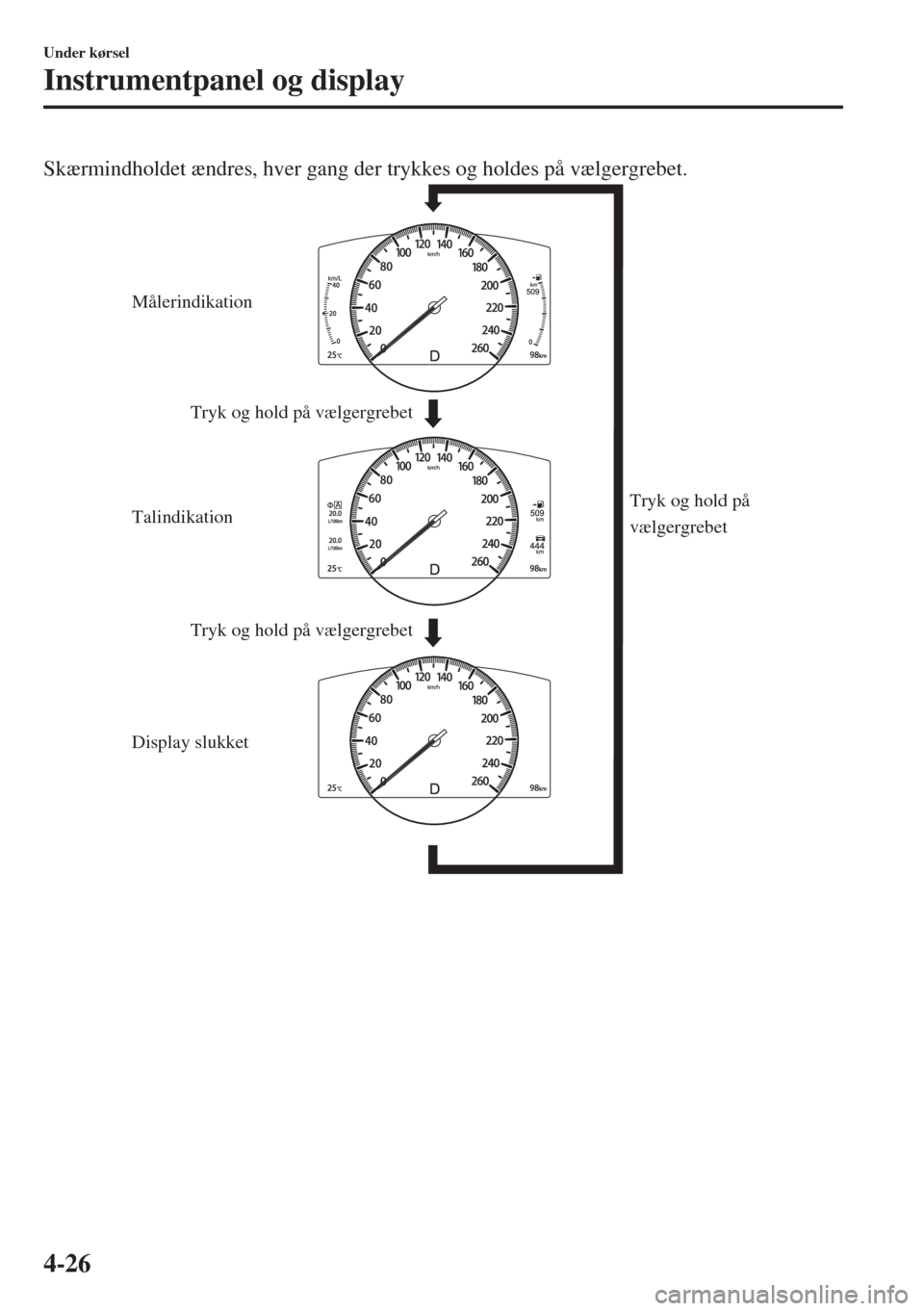

Skærmindholdet ændres, hver gang der trykkes og holdes på vælgergrebet.
Målerindikation
Display slukket TalindikationTryk og hold på
vælgergrebet Tryk og hold på vælgergrebet
Tryk og hold på vælgergrebet
Under kørsel
Instrumentpanel og display
4-26

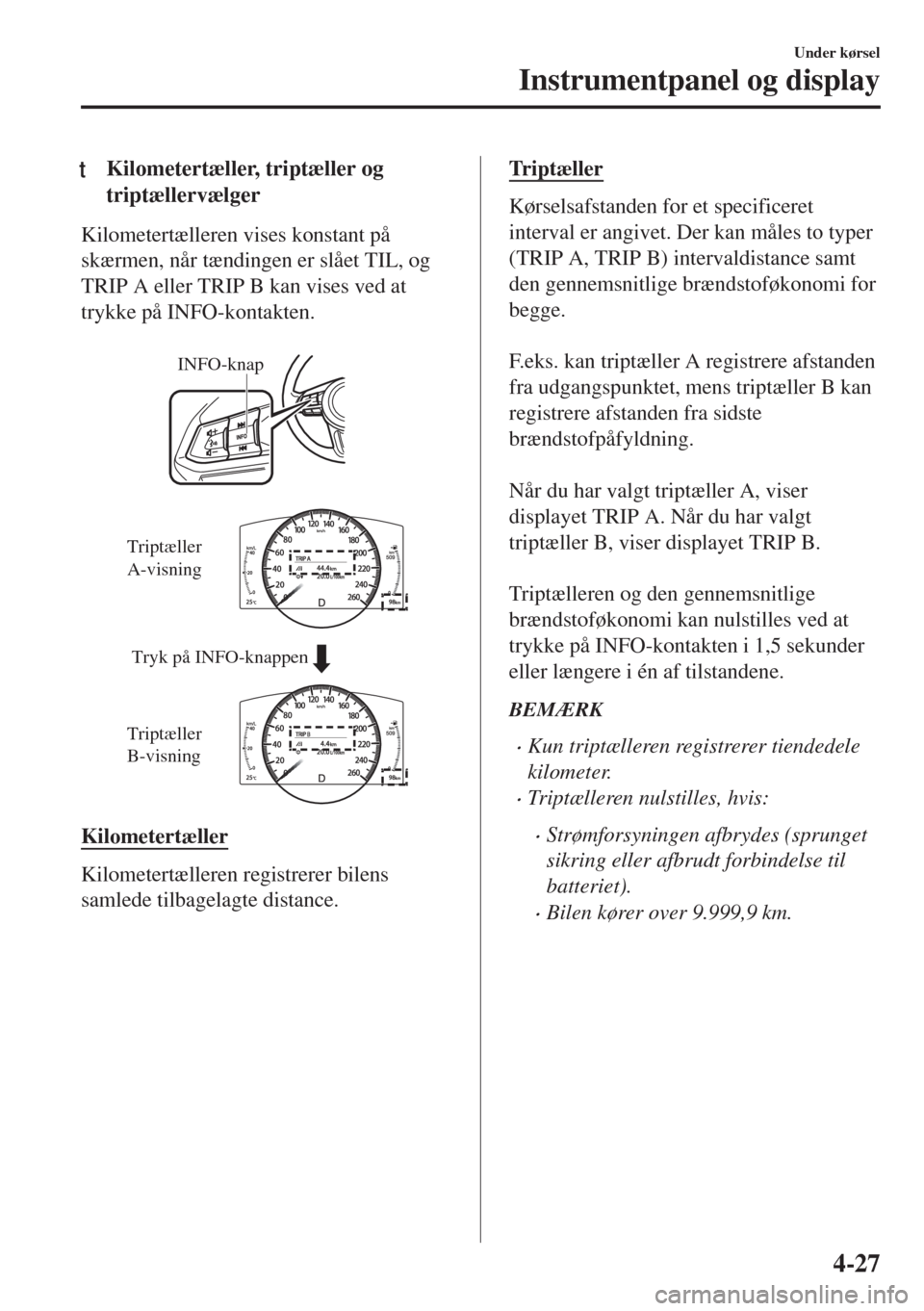

tKilometertæller, triptæller og
triptællervælger
Kilometertælleren vises konstant på
skærmen, når tændingen er slået TIL, og
TRIP A eller TRIP B kan vises ved at
trykke på INFO-kontakten.

INFO-knap
Tryk på INFO-knappen Triptæller
A-visning
Triptæller
B-visning
Kilometertæller
Kilometertælleren registrerer bilens
samlede tilbagelagte distance.
Triptæller
Kørselsafstanden for et specificeret
interval er angivet. Der kan måles to typer
(TRIP A, TRIP B) intervaldistance samt
den gennemsnitlige brændstoføkonomi for
begge.

F.eks. kan triptæller A registrere afstanden
fra udgangspunktet, mens triptæller B kan
registrere afstanden fra sidste
brændstofpåfyldning.

Når du har valgt triptæller A, viser
displayet TRIP A. Når du har valgt
triptæller B, viser displayet TRIP B.

Triptælleren og den gennemsnitlige
brændstoføkonomi kan nulstilles ved at
trykke på INFO-kontakten i 1,5 sekunder
eller længere i én af tilstandene.
BEMÆRK
•Kun triptælleren registrerer tiendedele
kilometer.
•Triptælleren nulstilles, hvis:
•Strømforsyningen afbrydes (sprunget
sikring eller afbrudt forbindelse til
batteriet).
•Bilen kører over 9.999,9 km.
Under kørsel
Instrumentpanel og display
4-27

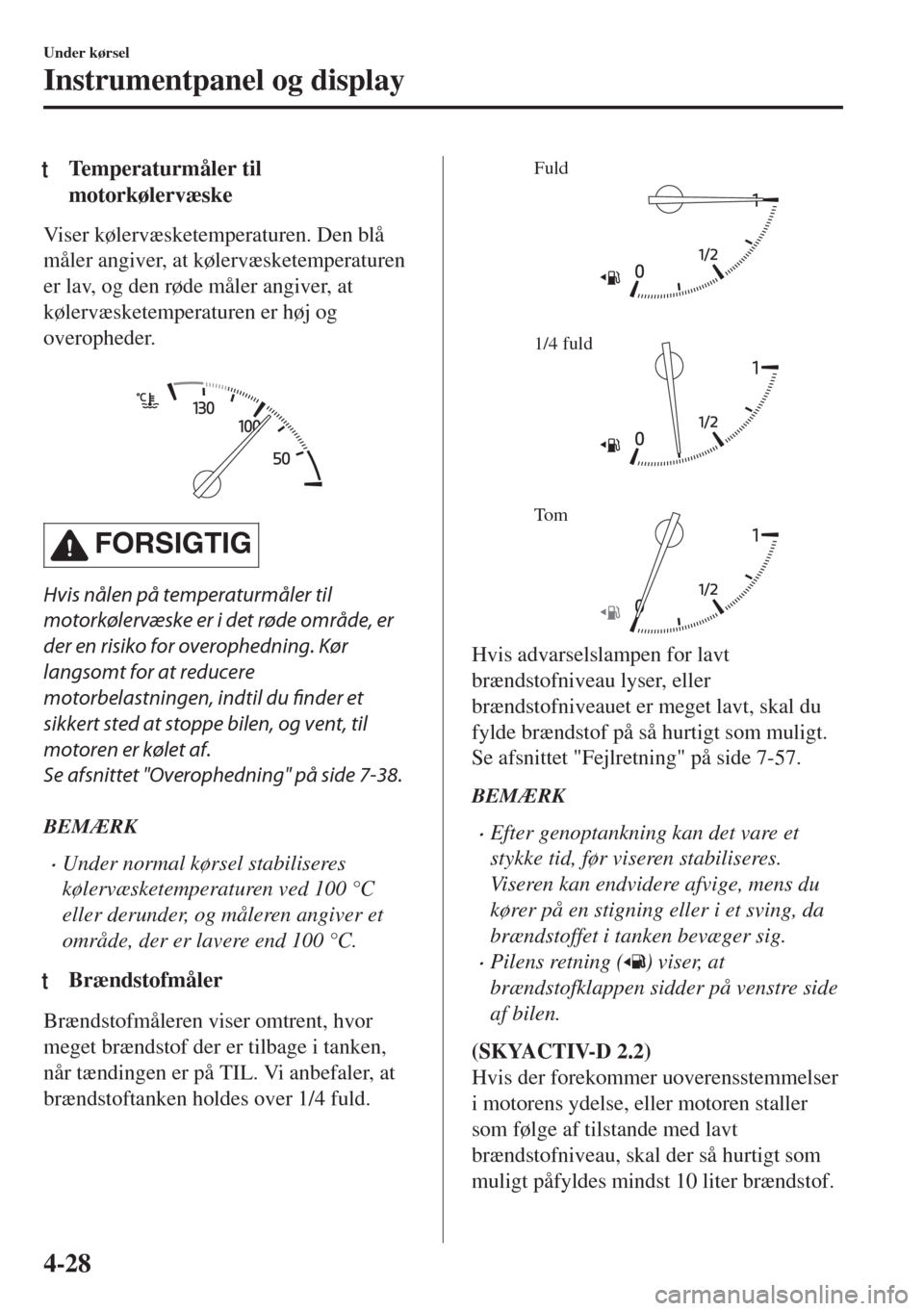

tTemperaturmåler til
motorkølervæske
Viser kølervæsketemperaturen. Den blå
måler angiver, at kølervæsketemperaturen
er lav, og den røde måler angiver, at
kølervæsketemperaturen er høj og
overopheder.

&/23)'4)'
Hvis nålen på temperaturmåler til
motorkølervæske er i det røde område, er
der en risiko for overophedning. Kør
langsomt for at reducere
motorbelastningen, indtil du finder et
sikkert sted at stoppe bilen, og vent, til
motoren er kølet af.
Se afsnittet "Overophedning" på side 7-38.
BEMÆRK
•Under normal kørsel stabiliseres
kølervæsketemperaturen ved 100 °C
eller derunder, og måleren angiver et
område, der er lavere end 100 °C.
ttBrændstofmåler
Brændstofmåleren viser omtrent, hvor
meget brændstof der er tilbage i tanken,
når tændingen er på TIL. Vi anbefaler, at
brændstoftanken holdes over 1/4 fuld.
Fuld
1/4 fuld
Tom
Hvis advarselslampen for lavt
brændstofniveau lyser, eller
brændstofniveauet er meget lavt, skal du
fylde brændstof på så hurtigt som muligt.
Se afsnittet "Fejlretning" på side 7-57.
BEMÆRK
•Efter genoptankning kan det vare et
stykke tid, før viseren stabiliseres.
Viseren kan endvidere afvige, mens du
kører på en stigning eller i et sving, da
brændstoffet i tanken bevæger sig.
•Pilens retning () viser, at
brændstofklappen sidder på venstre side
af bilen.
(SKYACTIV-D 2.2)
Hvis der forekommer uoverensstemmelser
i motorens ydelse, eller motoren staller
som følge af tilstande med lavt
brændstofniveau, skal der så hurtigt som
muligt påfyldes mindst 10 liter brændstof.
Under kørsel
Instrumentpanel og display
4-28

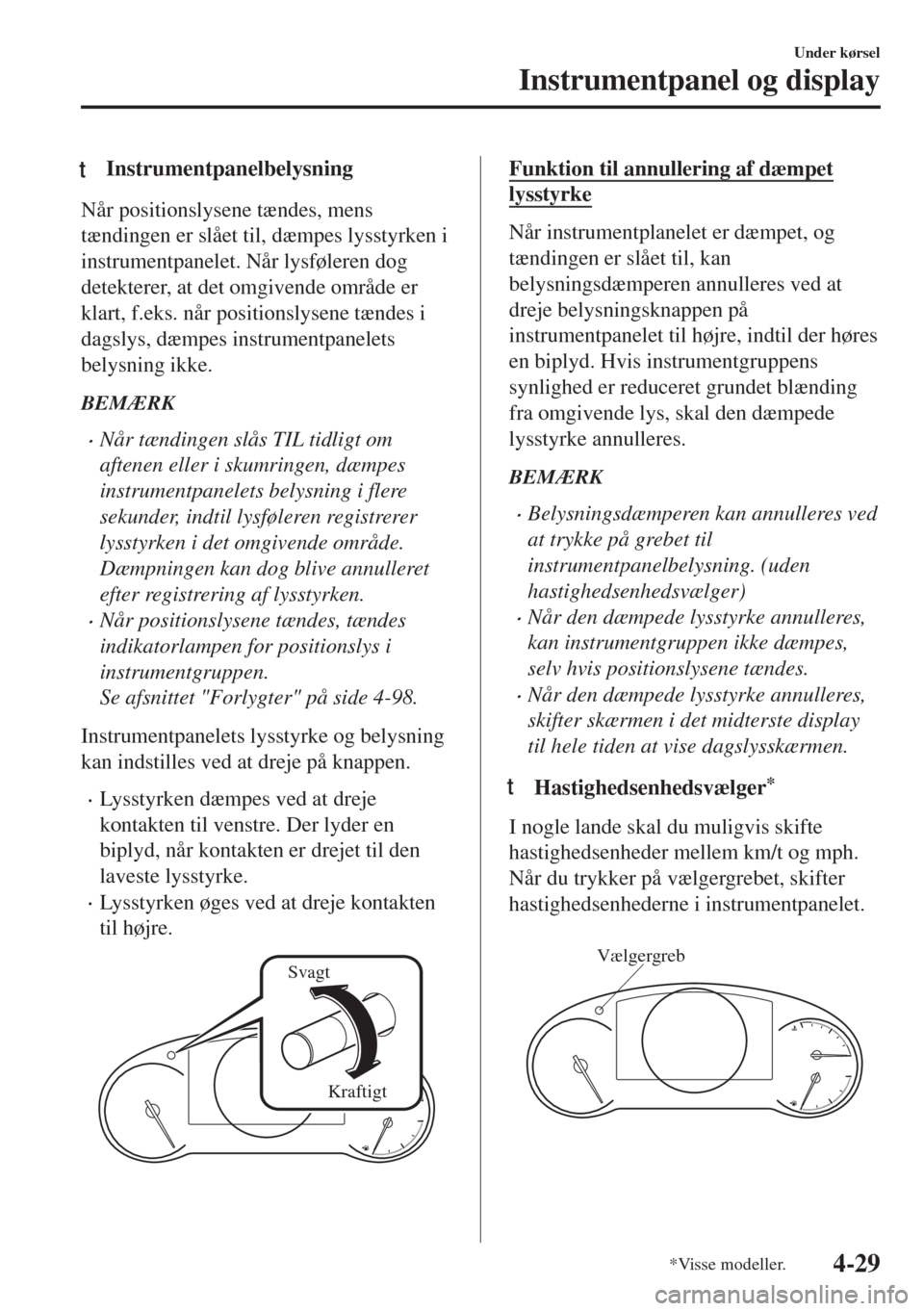

tInstrumentpanelbelysning
Når positionslysene tændes, mens
tændingen er slået til, dæmpes lysstyrken i
instrumentpanelet. Når lysføleren dog
detekterer, at det omgivende område er
klart, f.eks. når positionslysene tændes i
dagslys, dæmpes instrumentpanelets
belysning ikke.
BEMÆRK
•Når tændingen slås TIL tidligt om
aftenen eller i skumringen, dæmpes
instrumentpanelets belysning i flere
sekunder, indtil lysføleren registrerer
lysstyrken i det omgivende område.
Dæmpningen kan dog blive annulleret
efter registrering af lysstyrken.
•Når positionslysene tændes, tændes
indikatorlampen for positionslys i
instrumentgruppen.
Se afsnittet "Forlygter" på side 4-98.
Instrumentpanelets lysstyrke og belysning
kan indstilles ved at dreje på knappen.
•Lysstyrken dæmpes ved at dreje
kontakten til venstre. Der lyder en
biplyd, når kontakten er drejet til den
laveste lysstyrke.
•Lysstyrken øges ved at dreje kontakten
til højre.
Svagt
Kraftigt
Funktion til annullering af dæmpet
lysstyrke
Når instrumentplanelet er dæmpet, og
tændingen er slået til, kan
belysningsdæmperen annulleres ved at
dreje belysningsknappen på
instrumentpanelet til højre, indtil der høres
en biplyd. Hvis instrumentgruppens
synlighed er reduceret grundet blænding
fra omgivende lys, skal den dæmpede
lysstyrke annulleres.
BEMÆRK
•Belysningsdæmperen kan annulleres ved
at trykke på grebet til
instrumentpanelbelysning. (uden
hastighedsenhedsvælger)
•Når den dæmpede lysstyrke annulleres,
kan instrumentgruppen ikke dæmpes,
selv hvis positionslysene tændes.
•Når den dæmpede lysstyrke annulleres,
skifter skærmen i det midterste display
til hele tiden at vise dagslysskærmen.
ttHastighedsenhedsvælger*
I nogle lande skal du muligvis skifte
hastighedsenheder mellem km/t og mph.
Når du trykker på vælgergrebet, skifter
hastighedsenhederne i instrumentpanelet.

Vælgergreb
Under kørsel
Instrumentpanel og display
*Visse modeller.4-29

tVisning af udendørstemperatur
Når tændingen skiftes til TIL, vises
udendørstemperaturen.

BEMÆRK
•Den viste udendørstemperatur kan
afvige fra den faktiske
udendørstemperatur under følgende
omstændigheder, afhængigt af
omgivelserne og bilens tilstand:
•Udendørstemperaturen er meget lav
eller høj.
•Der opstår pludselige ændringer i
udendørstemperaturen.
•Bilen er parkeret.
•Bilen kører langsomt.
Ændring af temperaturenheden i
visningen af udendørstemperatur (biler
med audio af type B)
Udendørstemperaturenheden kan skiftes
mellem Celsius og Fahrenheit.
Indstillinger kan ændres vha.
midterdisplayet.
Se afsnittet "Andet udstyr/andre
funktioner" på side 9-21.
BEMÆRK
Når den temperaturenhed, der er angivet i
visningen af udendørstemperatur ændres,
ændres den temperaturenhed, der er
angivet i motorkølevæskemålerens display,
sammen med den.
Advarsel for udendørstemperatur*
Når den omgivende temperatur er lav,
blinker indikatoren, og der lyder en
advarselslyd for at advare føreren om
risikoen for isglatte veje. Hvis
udendørstemperaturen er lavere end ca.
4 °C, blinker visningen af
udendørstemperatur og mærket
i ca. 10
sekunder, og der lyder en advarselslyd én
gang.
BEMÆRK
Hvis udendørstemperaturen er lavere
end -20 °C, aktiveres biplyden ikke. Dog
tændes mærket
.
ttAfstand til tom tank
Dette viser den anslåede afstand, bilen kan
tilbagelægge med den resterende mængde
brændstof baseret på brændstoføkonomien.
Afstanden til tom tank beregnes og vises
hvert sekund.
BEMÆRK
•Selvom visningen af afstand til tom tank
angiver, at der er tilstrækkeligt meget
brændstof til at køre den resterende
afstand, bør der påfyldes brændstof
snarest muligt, hvis brændstofniveauet
er meget lavt, eller advarslen for lavt
brændstofniveau tændes.
•Visningen ændres ikke, medmindre der
påfyldes mere end ca. 9 l brændstof.
Under kørsel
