instrument panel MAZDA MODEL 6 2018 Instruktionsbog (in Danish)

Signal Indikator Side
*Indikator for Lane Departure Warning System (LDWS) slukket (OFF)*14-156
*Indikator for Lane-keep Assist System (LAS) og Lane Departure Warning
System (LDWS) slukket (OFF)*14-217
*Indikation for Smart City Brake Support (SCBS)Advanced Smart
City Brake Sup-
port (Advanced
SCBS)
4-241
Smart City
Brake Support
[Fremad]
(SCBS F)
4-245
Smart City
Brake Support
[Bakkørsel]
(SCB R)
4-249
*Indikator for slukket Smart Brake Support/Smart City Brake Support
(SBS/SCBS)*1
Advanced Smart
City Brake Sup-
port (Advanced
SCBS)
4-241
Smart City
Brake Support
[Fremad]
(SCBS F)
4-245
Smart City
Brake Support
[Bakkørsel]
(SCBS R)
4-249
System for
Smart Brake
Support (SBS)
4-252
Under kørsel
Instrumentpanel og display
4-42*Visse modeller.

Signal Indikator Side
(Hvid)
*Hovedindikation for Intelligent Speed Assistance (ISA)4-231
*Hovedindikation for justerbar hastighedsbegrænser (ASL)4-222
(Grøn)
*Indstillet indikation for Intelligent Speed Assistance (ISA)4-231
*Indstillingsindikation for justerbar hastighedsbegrænser (ASL)4-222
(Hvid)
*Hovedindikation for fartpilot4-297
(Grøn)
*Indstillet indikation for fartpilot4-297
*1 Lampen tændes, når tændingen slås til til en driftskontrol, og slukkes et par sekunder senere, eller når motoren
startes. Hvis lampen ikke tændes, eller den forbliver tændt, skal du få bilen efterset hos en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
*2 Lampen tændes kontinuerligt, når parkeringsbremsen aktiveres.
Under kørsel
Instrumentpanel og display
*Visse modeller.4-43

tIndikator for skruenøgle
Skruenøgleindikationen vises i følgende
situationer.
•Når en forudindstillet
vedligeholdelsesperiode er nået.
Se afsnittet
"Vedligeholdelsesovervågning" på side
6-15.
•Når en perioden før motorolieskift er
gået.
•(SKYACTIV-D 2.2)
•Når motorolien er forringet.
Se afsnittet "Kontrol af
motoroliestand" på side 6-29.
•Når der kræves aftapning fra
brændstoffilteret. Kontakt en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
BEMÆRK
•Indikationen for skruenøgle kan blive
vist tidligere end den forudindstillede
periode afhængigt af bilens
anvendelsesbetingelser.
•Når motorolien er blevet skiftet, skal
bilens motorkontrolenhed nulstilles.
Dit autoriserede Mazda-værksted vil
kunne nulstille motorkontrolenheden. På
side 6-28 kan du se proceduren til
nulstilling af bilens motorkontrolenhed.

tGlødeindikator (SKYACTIV-D 2.2)
Når tændingen er slået TIL, tændes
glødeindikatoren. Glødeindikatoren
slukkes, når forvarmningen er færdig.

Der kan angives et problem i systemet
under følgende omstændigheder. Få bilen
efterset af en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
•Glødeindikatoren tændes ikke, når
tændingen slås til, eller den forbliver
tændt.
•Glødeindikatoren blinker.
BEMÆRK
Hvis bilen efterlades med tændingen slået
TIL uden start af motoren, og der er gået
længere tid, siden forvarmningen blev
afsluttet, kan forvarmningen udføres igen,
hvorefter gløderørsindikatoren muligvis
tændes.
Under kørsel
Instrumentpanel og display
4-44

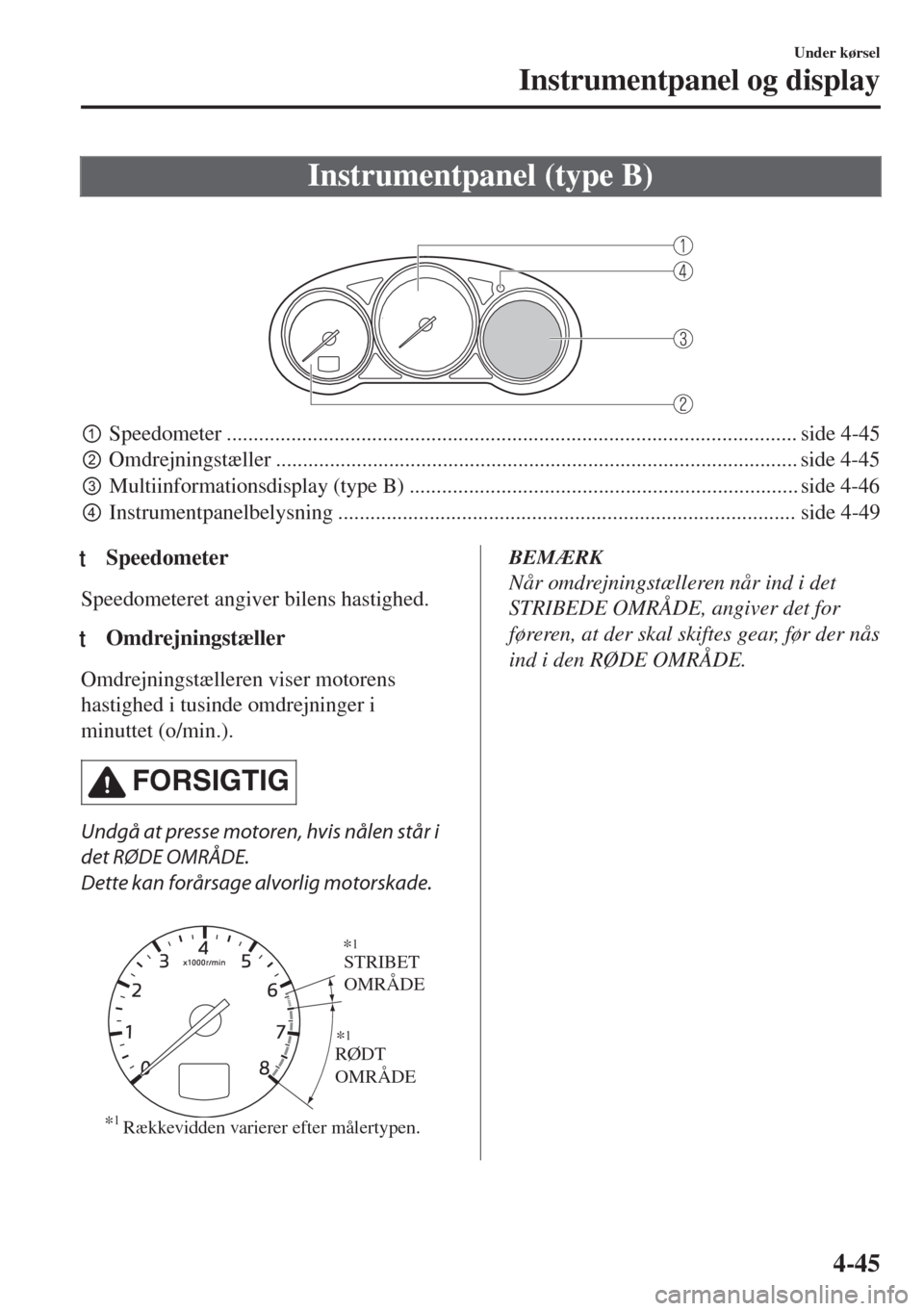

Instrumentpanel (type B)

pSpeedometer .......................................................................................................... side 4-45
qOmdrejningstæller ................................................................................................. side 4-45
rMultiinformationsdisplay (type B) ........................................................................ side 4-46
sInstrumentpanelbelysning ..................................................................................... side 4-49
ttSpeedometer
Speedometeret angiver bilens hastighed.
tOmdrejningstæller
Omdrejningstælleren viser motorens
hastighed i tusinde omdrejninger i
minuttet (o/min.).
&/23)'4)'
Undgå at presse motoren, hvis nålen står i
det RØDE OMRÅDE.
Dette kan forårsage alvorlig motorskade.

STRIBET
OMRÅDE
RØDT
OMRÅDE
*
1Rækkevidden varierer efter målertypen. *
1
*1
BEMÆRK
Når omdrejningstælleren når ind i det
STRIBEDE OMRÅDE, angiver det for
føreren, at der skal skiftes gear, før der nås
ind i den RØDE OMRÅDE.
Under kørsel
Instrumentpanel og display
4-45

tMultiinformationsdisplay (type B)
INFO-knapMultiinformationsdisplay (type B)
På multiinformationsdisplayet vises følgende oplysninger.
•Kilometertæller
•Triptæller
•Temperaturmåler til motorkølervæske
•Brændstofmåler
•Udendørstemperatur
•Afstand til tom tank
•Gennemsnitlig brændstoføkonomi
•Aktuel brændstoføkonomi
•Vedligeholdelsesovervågning (uden SCR-system (Selective Catalytic Reduction))
•Resterende AdBlue® og maksimal kørselsafstand (med SCR-system (Selective Catalytic
Reduction))
•BSM-visning (Blind Spot Monitoring)
•Visning af Traffic Sign Recognition System (TSR)
•Visning af Distance Recognition Support System (DRSS)
•Systemvisning for Mazda Radar Cruise Control med Stop og kør-funktion (MRCC med
Stop og kør-funktion)
•Visning af Mazda Radar Cruise Control (MRCC)
•Visning af Lane Departure Warning System (LDWS)
•Visning af Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
•Visning af Intelligent Speed Assistance (ISA)
•Display for justerbar hastighedsbegrænser (ASL)
•Fartpilotvisning
•Hastighedsalarm
•Advarselsmeddelelse
Under kørsel
Instrumentpanel og display
4-46

Skærmindholdet ændres, hver gang der trykkes på INFO-kontakten.
Tryk på INFO-knappen
Tryk på INFO-knappen
Tryk på INFO-knappen
Tryk på INFO-knappen
Tryk på INFO-knappen Tryk på INFO-knappen
Aktuel
brændstoføkonomi,
Triptæller A,
Gennemsnitlig
brændstoføkonomi,
Udendørstemperatur,
Kilometertæller,
Brændstofmåler
Aktuel
brændstoføkonomi,
Triptæller B,
Gennemsnitlig
brændstoføkonomi,
Udendørstemperatur,
Kilometertæller,
Brændstofmåler
Temperaturmåler til
motorkølervæske,
Vedligeholdelsesover-
vågning, Udendør-
stemperatur, Kilome-
tertæller,
Brændstofmåleri-ACTIVSENSE-display,
Udendørstemperatur,
Kilometertæller,
Brændstofmåler Advarselsmeddelelse,
Udendørstemperatur,
Kilometertæller,
Brændstofmåler *3
*1
*2
*3: Vises kun, når en advarsel forekommer.Uden SCR-system (Selective Catalytic Reduction) *1:
*2: Med SCR-system (Selective Catalytic Reduction)
Temperaturmåler til
motorkølervæske,
Visning af resterende
AdBlue
® og maksimal
kørselsafstand,
Udendørstemperatur,
Kilometertæller,
Brændstofmåler
Temperaturmåler til
motorkølervæske,
Afstand til tom tank,
Udendørstemperatur,
Kilometertæller,
Brændstofmåler
Tid til service om
Påfyld AdBlue® om
TRIP B
Tryk og hold på INFO
for at NULSTILLE
TRIP A
Tryk og hold på INFO
for at NULSTILLE
Rækkevidde
Fejl i bilsystemet
24 måneder
Under kørsel
Instrumentpanel og display
4-47

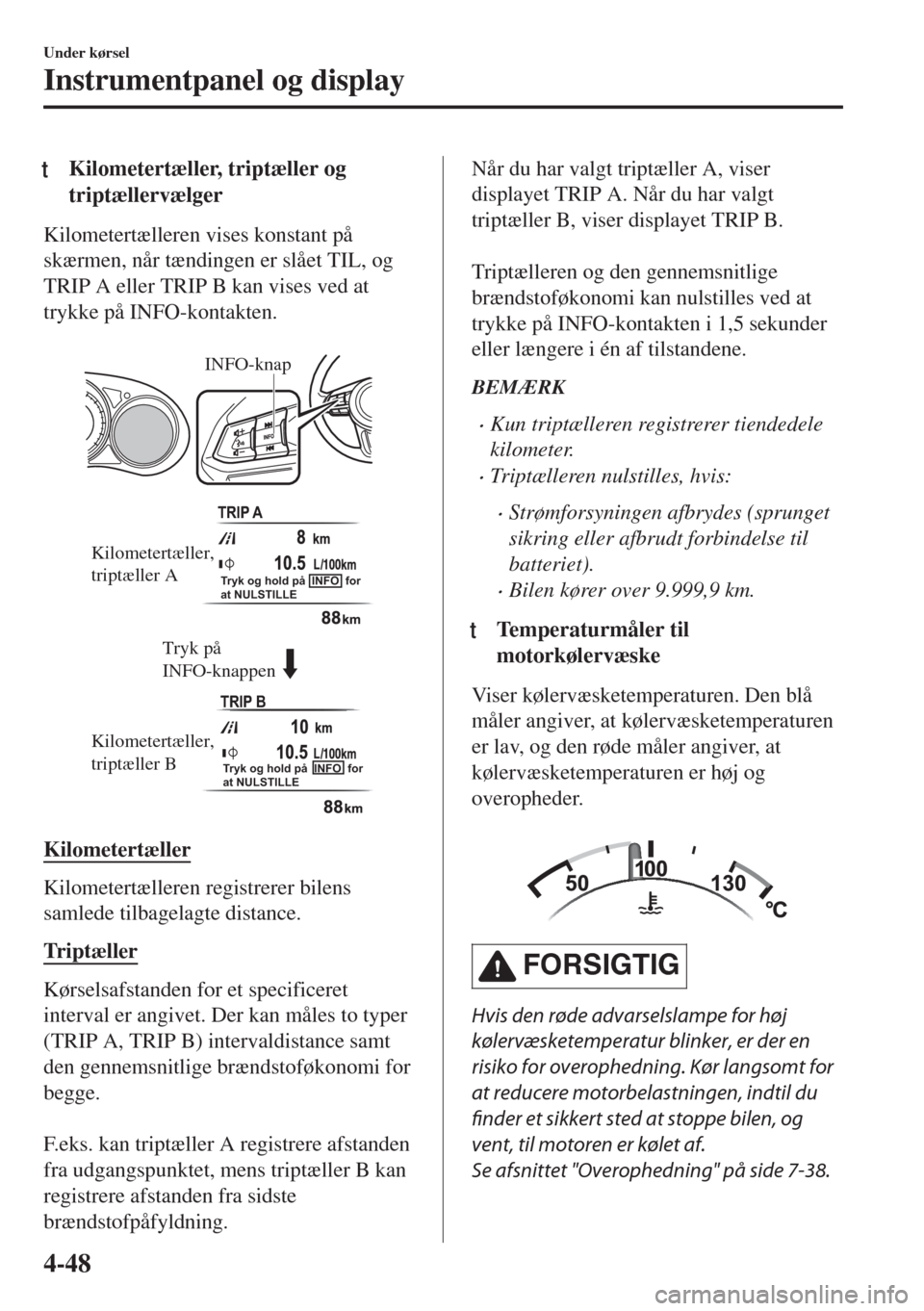

tKilometertæller, triptæller og
triptællervælger
Kilometertælleren vises konstant på
skærmen, når tændingen er slået TIL, og
TRIP A eller TRIP B kan vises ved at
trykke på INFO-kontakten.

Tryk på
INFO-knappen INFO-knap
Kilometertæller,
triptæller A
Kilometertæller,
triptæller B
TRIP A
TRIP B
Tryk og hold på INFO for
at NULSTILLE
Tryk og hold på INFO for
at NULSTILLE
Kilometertæller
Kilometertælleren registrerer bilens
samlede tilbagelagte distance.
Triptæller
Kørselsafstanden for et specificeret
interval er angivet. Der kan måles to typer
(TRIP A, TRIP B) intervaldistance samt
den gennemsnitlige brændstoføkonomi for
begge.

F.eks. kan triptæller A registrere afstanden
fra udgangspunktet, mens triptæller B kan
registrere afstanden fra sidste
brændstofpåfyldning.
Når du har valgt triptæller A, viser
displayet TRIP A. Når du har valgt
triptæller B, viser displayet TRIP B.

Triptælleren og den gennemsnitlige
brændstoføkonomi kan nulstilles ved at
trykke på INFO-kontakten i 1,5 sekunder
eller længere i én af tilstandene.
BEMÆRK
•Kun triptælleren registrerer tiendedele
kilometer.
•Triptælleren nulstilles, hvis:
•Strømforsyningen afbrydes (sprunget
sikring eller afbrudt forbindelse til
batteriet).
•Bilen kører over 9.999,9 km.
ttTemperaturmåler til
motorkølervæske
Viser kølervæsketemperaturen. Den blå
måler angiver, at kølervæsketemperaturen
er lav, og den røde måler angiver, at
kølervæsketemperaturen er høj og
overopheder.

&/23)'4)'
Hvis den røde advarselslampe for høj
kølervæsketemperatur blinker, er der en
risiko for overophedning. Kør langsomt for
at reducere motorbelastningen, indtil du
finder et sikkert sted at stoppe bilen, og
vent, til motoren er kølet af.
Se afsnittet "Overophedning" på side 7-38.
Under kørsel
Instrumentpanel og display
4-48

BEMÆRK
•Temperaturenheden (celsius/fahrenheit)
i motorkølevæskemålerens display
skifter i forbindelse med
temperaturenheden for den udvendige
temperaturvisning.
Se afsnittet "Andet udstyr/andre
funktioner" på side 9-21.
•Under normal kørsel stabiliseres
kølervæsketemperaturen ved 100 °C
eller derunder, og måleren angiver et
område, der er lavere end 100 °C.

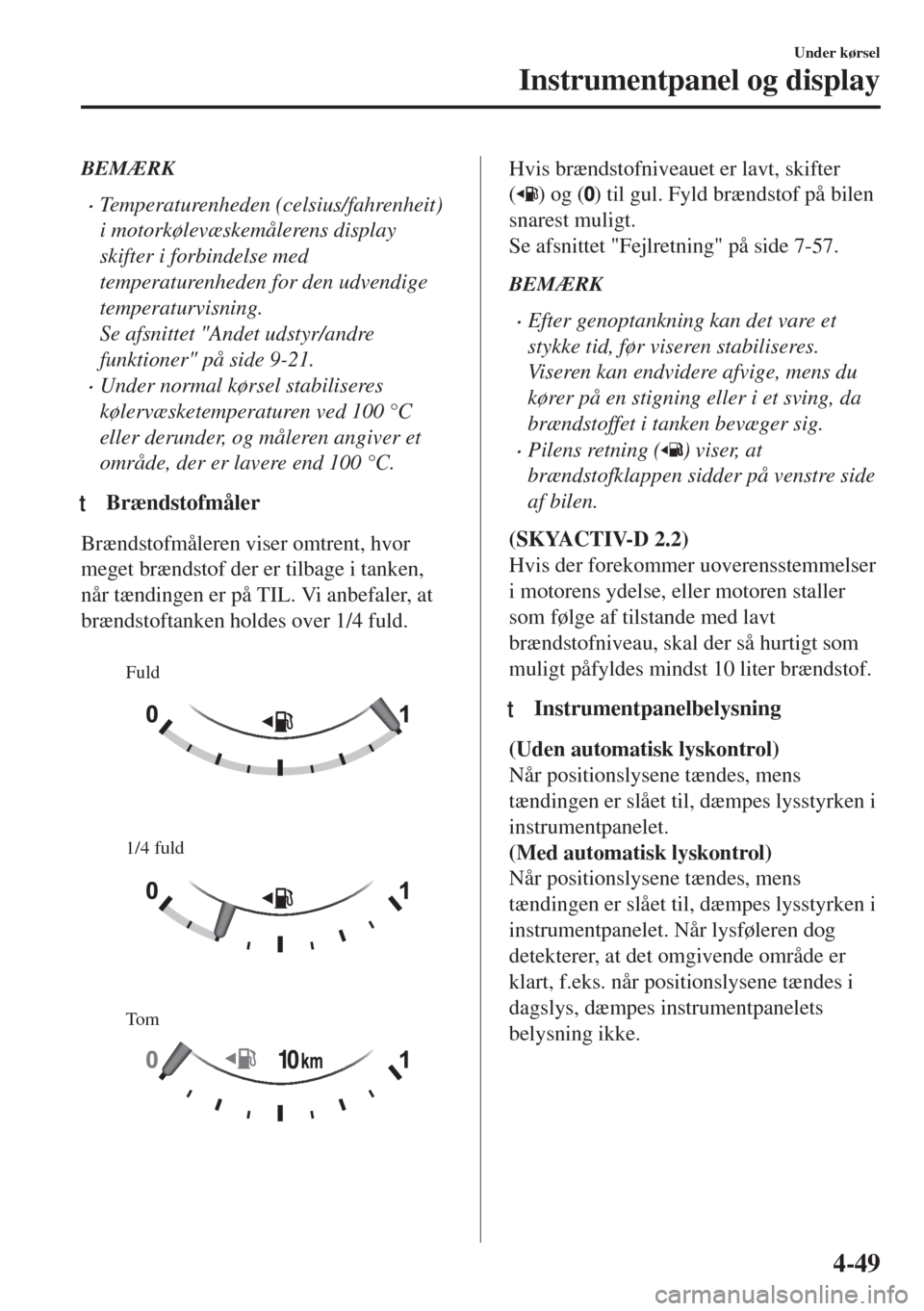

tBrændstofmåler
Brændstofmåleren viser omtrent, hvor
meget brændstof der er tilbage i tanken,
når tændingen er på TIL. Vi anbefaler, at
brændstoftanken holdes over 1/4 fuld.

Fuld
1/4 fuld
Tom
Hvis brændstofniveauet er lavt, skifter
(
) og () til gul. Fyld brændstof på bilen
snarest muligt.
Se afsnittet "Fejlretning" på side 7-57.
BEMÆRK
•Efter genoptankning kan det vare et
stykke tid, før viseren stabiliseres.
Viseren kan endvidere afvige, mens du
kører på en stigning eller i et sving, da
brændstoffet i tanken bevæger sig.
•Pilens retning () viser, at
brændstofklappen sidder på venstre side
af bilen.
(SKYACTIV-D 2.2)
Hvis der forekommer uoverensstemmelser
i motorens ydelse, eller motoren staller
som følge af tilstande med lavt
brændstofniveau, skal der så hurtigt som
muligt påfyldes mindst 10 liter brændstof.
ttInstrumentpanelbelysning
(Uden automatisk lyskontrol)
Når positionslysene tændes, mens
tændingen er slået til, dæmpes lysstyrken i
instrumentpanelet.
(Med automatisk lyskontrol)
Når positionslysene tændes, mens
tændingen er slået til, dæmpes lysstyrken i
instrumentpanelet. Når lysføleren dog
detekterer, at det omgivende område er
klart, f.eks. når positionslysene tændes i
dagslys, dæmpes instrumentpanelets
belysning ikke.
Under kørsel
Instrumentpanel og display
4-49

BEMÆRK
•(Med automatisk lyskontrol)
Når tændingen slås TIL tidligt om
aftenen eller i skumringen, dæmpes
instrumentpanelets belysning i flere
sekunder, indtil lysføleren registrerer
lysstyrken i det omgivende område.
Dæmpningen kan dog blive annulleret
efter registrering af lysstyrken.
•Når positionslysene tændes, tændes
indikatorlampen for positionslys i
instrumentgruppen.
Se afsnittet "Forlygter" på side 4-98.

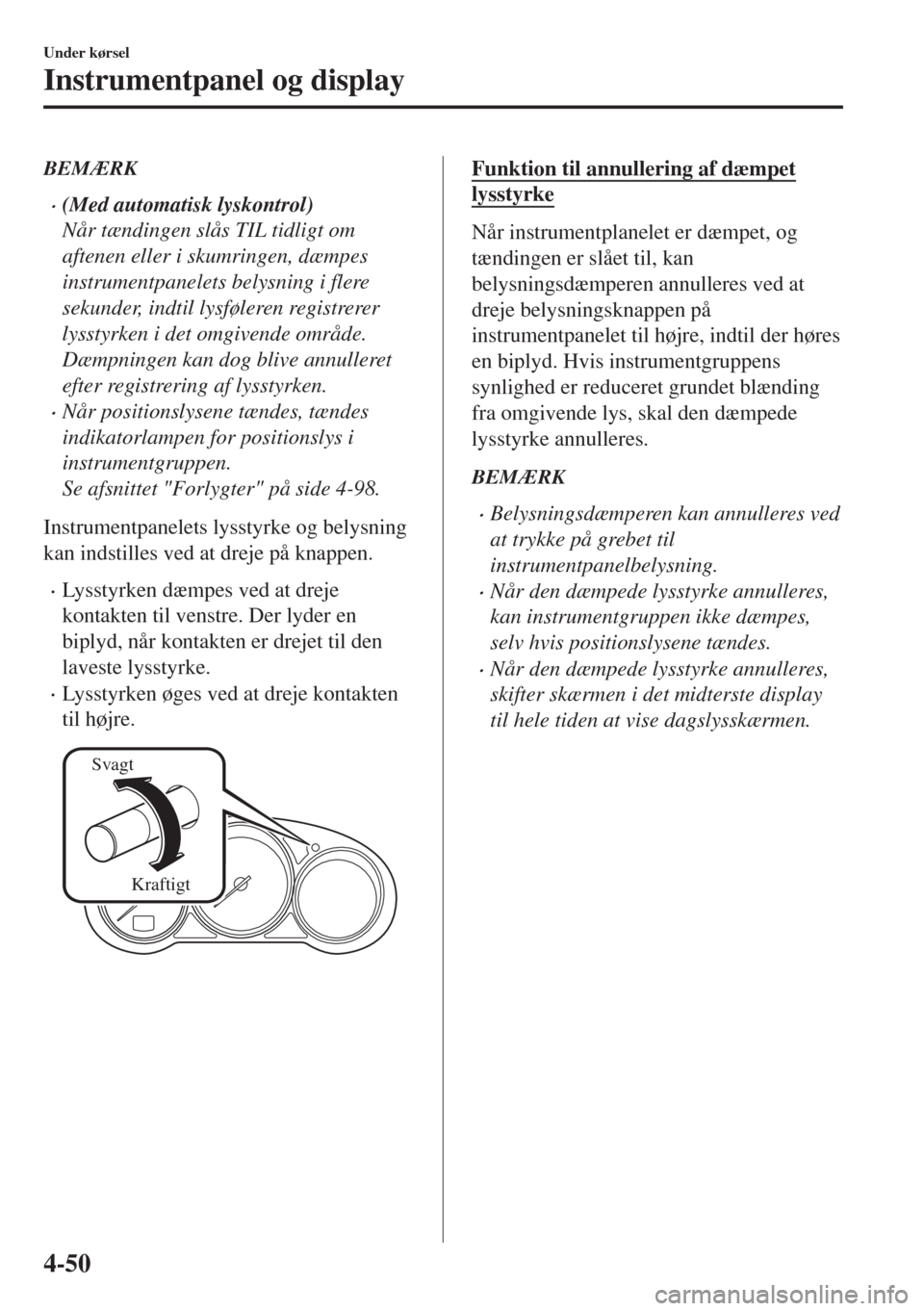

Instrumentpanelets lysstyrke og belysning
kan indstilles ved at dreje på knappen.
•Lysstyrken dæmpes ved at dreje
kontakten til venstre. Der lyder en
biplyd, når kontakten er drejet til den
laveste lysstyrke.
•Lysstyrken øges ved at dreje kontakten
til højre.
Svagt
Kraftigt
Funktion til annullering af dæmpet
lysstyrke
Når instrumentplanelet er dæmpet, og
tændingen er slået til, kan
belysningsdæmperen annulleres ved at
dreje belysningsknappen på
instrumentpanelet til højre, indtil der høres
en biplyd. Hvis instrumentgruppens
synlighed er reduceret grundet blænding
fra omgivende lys, skal den dæmpede
lysstyrke annulleres.
BEMÆRK
•Belysningsdæmperen kan annulleres ved
at trykke på grebet til
instrumentpanelbelysning.
•Når den dæmpede lysstyrke annulleres,
kan instrumentgruppen ikke dæmpes,
selv hvis positionslysene tændes.
•Når den dæmpede lysstyrke annulleres,
skifter skærmen i det midterste display
til hele tiden at vise dagslysskærmen.
Under kørsel
Instrumentpanel og display
4-50

tVisning af udendørstemperatur
Når tændingen skiftes til TIL, vises
udendørstemperaturen.

BEMÆRK
•Den viste udendørstemperatur kan
afvige fra den faktiske
udendørstemperatur under følgende
omstændigheder, afhængigt af
omgivelserne og bilens tilstand:
•Udendørstemperaturen er meget lav
eller høj.
•Der opstår pludselige ændringer i
udendørstemperaturen.
•Bilen er parkeret.
•Bilen kører langsomt.
Ændring af temperaturenheden i
visningen af udendørstemperatur (biler
med audio af type B)
Udendørstemperaturenheden kan skiftes
mellem Celsius og Fahrenheit.
Indstillinger kan ændres vha.
midterdisplayet.
Se afsnittet "Andet udstyr/andre
funktioner" på side 9-21.
BEMÆRK
Når den temperaturenhed, der er angivet i
visningen af udendørstemperatur ændres,
ændres den temperaturenhed, der er
angivet i motorkølevæskemålerens display,
sammen med den.
Advarsel for udendørstemperatur*
Når den omgivende temperatur er lav,
blinker indikatoren, og der lyder en
advarselslyd for at advare føreren om
risikoen for isglatte veje.
Hvis udendørstemperaturen er lavere end
ca. 4 °C, blinker visningen af
udendørstemperatur og mærket
i ca. 10
sekunder, og der lyder en advarselslyd én
gang.
BEMÆRK
Hvis udendørstemperaturen er lavere
end -20 °C, aktiveres biplyden ikke. Dog
tændes mærket
.
ttAfstand til tom tank
Dette viser den anslåede afstand, bilen kan
tilbagelægge med den resterende mængde
brændstof baseret på
brændstoføkonomien.
Afstanden til tom tank beregnes og vises
hvert sekund.

Under kørsel
Instrumentpanel og display
*Visse modeller.4-51
